Merke	Fein
Modell	AWBP 10 Select
Produkttype	Elektroportativ boremaskin
Strømforsyning	Li-ion akkumulator
Driftstemperatur	5 °C til 45 °C
Turtall ubelastet	Ikke spesifisert
Maks. borekapasitet stål	Ikke spesifisert
Maks. borekapasitet tre	Ikke spesifisert
Maks. borekapasitet aluminium	Ikke spesifisert
Bearbeidbare materialer	Metall, tre, plast, keramikk
Funksjoner	Boring, gjenging
Rotasjonsretning	Høyre og venstre
Sikkerhetsutstyr	Ekstra håndtak, anbefalt øye- og hørselsvern
Vedlikehold	Blås tørr trykkluft inn i ventilasjonsspaltene
Reservedeler tilgjengelig	Borechuck, ekstra håndtak, tilbehør, akkumulator
Garanti	I henhold til lovbestemmelsene i landet der produktet markedsføres
Sertifiseringer	CE, UKCA, US
Vekt	Ikke spesifisert

Ofte stilte spørsmål - AWBP 10 Select Fein

Hvordan endre rotasjonsretningen på boremaskinen?

Still rotasjonsretningsvelgeren kun når motoren er stoppet. Sett bryteren i midtstilling for å unngå utilsiktet start under transport.

Hvordan lade akkumulatoren?

Bruk kun en FEIN-lader. Batteritemperaturen må være mellom 5 °C og 45 °C. Ikke lad skadede batterier.

Hva betyr det blinkende røde lyset på akkumulatoren?

Det blinkende røde lyset indikerer at akkumulatoren ikke er klar til bruk. Plasser den i driftstemperaturområdet (5 °C - 45 °C), og lad den deretter.

Kan jeg bore i betong med denne boremaskinen?

Nei, boremaskinen er designet for boring i metall, tre, plast og keramikk. Den er ikke egnet for betong.

Hvordan rengjøre boremaskinen?

Blås regelmessig tørr, oljefri trykkluft gjennom ventilasjonsspaltene. Rengjør akkumulatorkontaktene med en tørr, ren klut.

Kan jeg bruke lange bor?

Ja, men overskrid aldri borets maksimale tillatte hastighet. Start alltid på lav hastighet med boret i kontakt med arbeidsstykket.

Hva gjør jeg hvis verktøyet overopphetes?

Ved overoppheting går verktøyet i lav effektpulsering. La det gå tomgang for å kjøle seg ned.

Hvordan bytte borechucken?

Før montering, avfett motorakselen og chuckens indre kjegle. Se bruksanvisningen for detaljerte trinn. Du kan bytte chucken selv.

Hvilket tilbehør er kompatibelt med AWBP 10 Select?

Bruk kun tilbehør godkjent av FEIN. Listen over reservedeler finnes på www.fein.com.

Hvor finner jeg reservedeler?

Se gjeldende reservedelsliste på www.fein.com. Du kan også kontakte FEINs kundeservice.

BRUKSANVISNING AWBP 10 Select Fein

Hold altid hender, toj osv. vaek fra roterende spaner for at undgka kvaestelser. Spanerne kan fore til kvastelser. ForsogIkke at fjerne tilbehore, sa lange det roterer.

Hantering med batteri.

Opbevar, brug og lad kun akkuen med FEIN ladere i driftsttemperaturomradyet p5 5^ - 45^ (41 F- 113F). Akku-temperaturen skal befindes sig i akku-driftsttemperaturomradyet, nar opladningen gari gang.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Teknisk materiale hos:

C. & E. Fein GmbH,

Miljøbeskyttelse, bortskaffelse.

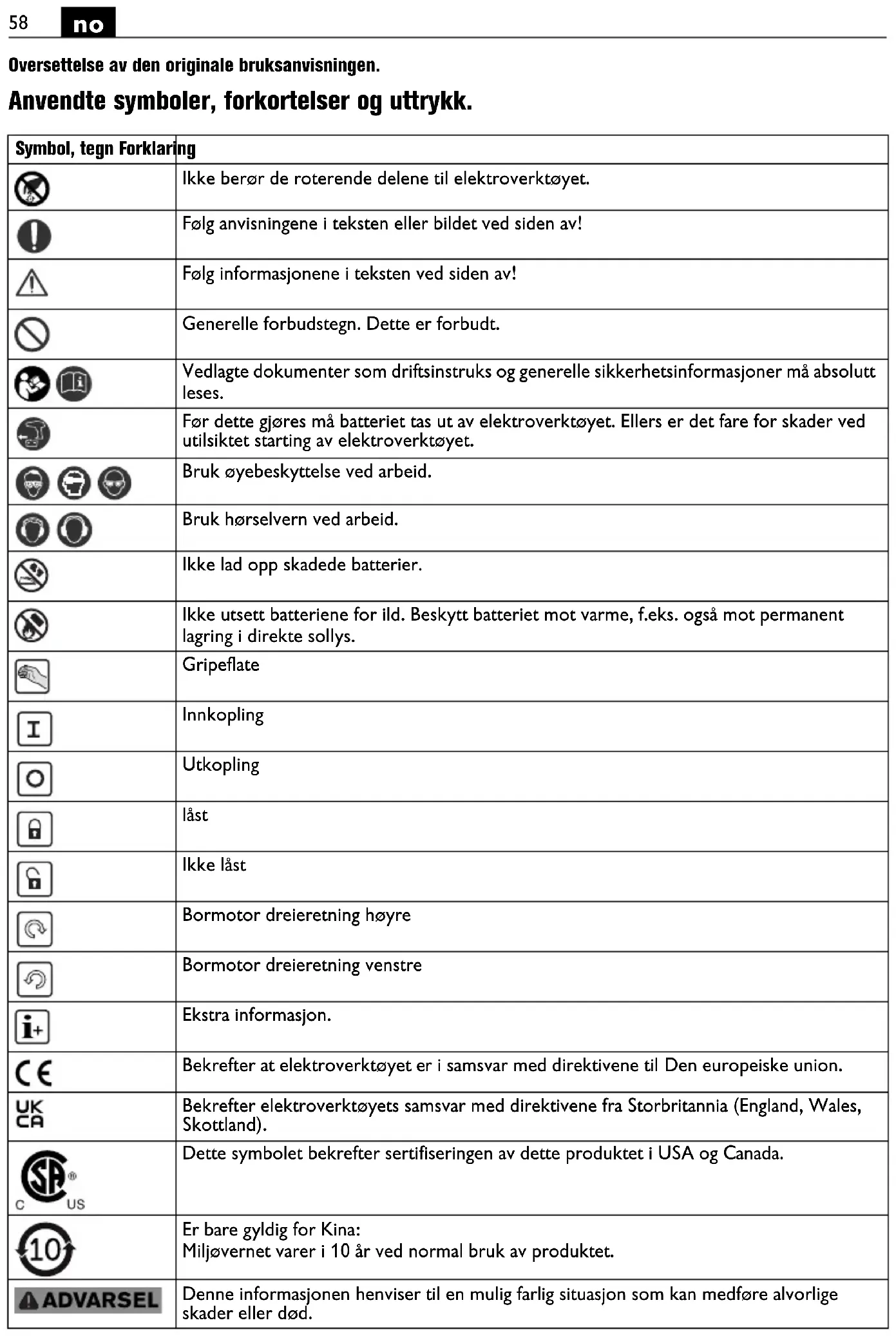

Oversettelse av den originale bruksanvisingen.

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Ikke berør de roterende delene til elektroverktøyet.
	Følg anvisingene i teksten eller bildet ved sider av!
	Følg informasjonene i teksten ved sider av!
	Generelle forbudstegt. Dette er forbudt.
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
	Før dette gjores på batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Ikke lad opp skadede batterier.
	Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. øgså mot permanent lagring i direkte sollys.
	Gripeflate
I	Innkoping
	Utkoping
	låst
	Ikke låst
	Bormotor dreieretning høyre
	Bormotor dreieretning venstre
i+	Ekstra informasjon.
CE	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCA	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
SPUS	Dette symbolet bekrefter tertifiseringen av dette produit i USA og Canada.
10	Er bare gyldig for Kina: Miljøvernet varer i 10år ved normal bruk av produit.
ADVARSEL	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller ød.
Symbol, tegn Forklaring
Li-lon	Resirkulerings-tegn: Merker resirkulerbare materialer
	Vrakte elektroverktøy og andre elektrotekniske og elektriskeprodukter på samles inn haver for seg og leveres inn til en miljøvennlig resirkulering.
	Batterype
1./2.	1. gir/2. gir
	Lavt turtall
	Høyt turtall
(**) Kaninneholde sifre eller bokstaver
(Ax - Zx) Merking for interne formål

Tecn Enhet internasjönalt Enhet nasjonalt Forklaring
UV V Elektrisk likespenning		-
n0	/min, min-1, rpm,r/min	min-1	Turtall, ubelastet
n1	/min, min-1, rpm,r/min	min-1	Turtall, belastet
M...	mm mm Mål, metrisk
Ø mm mm Diametertil en rund del
Ø Fe	mm mm Maks. bordiameter i stål opptil 400 N/mm2- Høystyrkestål (spiralbor)
Ø AI	mm mm Maks. bordiameter i aluminium opptil300 N/mm2-Høystyrkestål(spiralbor)
Ø	mm mm Maks. bordiameter i tre (spiralbor)
	mm mm Maks. gjengetappstørrelse
d1 d2 d3	mm mm d1 = spennområde chuck		d2 = feste på borakselen(AWBP 10 (**) : Feste ISO 239 på borakselen)d3 = spennhalsdiameter
	kg kg Vekt tilsvarende EPTA-Procedure 01
Ta	°C °C	tillatt omgivelseste	temperatur
LpA	dB	dB	Lydtrykknivå
LwA	dB	dB	Lydeffektnivå
LpCpeak	dB	dB	Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s2	m/s2	Svingningssemisjonsverdi iht. EN 62841(vektorsum fra tre retninger)
ah,D	m/s2	m/s2	gjennomsnittlig svingningsverdi for boring i metall
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basis- og avledede enheter fra detinternasjonale enchetsystemet S1.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisingene. Unnlatelse av a over

holde advarslene og nedenstaende anvisninger kan medfore elektriske stot,brann og/eller alvorlige skader. Ta godt vare pa alle advarslene og informasjonene.

"Generelle sikkerhetsinformasjonene" (dokumummer 3 41 30 465 06 0). Oppbevar de angitteene til senere bruk og overrekkppe sammenelektroverktoyet hvis det lanes bort ell sergese.

Folg ogsa de vanlige nasjonale arbeidsmiljobestemmelsene.

Elektroverktoyets formal:

Handfort bornaskin til bruk i værbeskyttede omgivelser med innsatsverktoy og tilbehør som er godkjent av FEIN til boring i metall, tre, kunststoff og keramikk og til gjenging.

Bormaskinen er ikke bestemt for bearbeiding av karbonfiberforsterket plast.

Sikkerhetsinformasjoner for bormaskiner.

Sikkerhetsinformasjoner for alle arbeider.

Bruk ekstrahandtaket (ekstrahandtakene). Hvis du mister kontrollen, kan det medfore skader.

Hold maskinen på de isolerte gripeflatene nr du utfører arbeider der innsatsverktøyet kan treffe på en skjult strømledning. Kontakt med en spenningsførende ledning kan ogå sette maskinens metalliske deler under penning og medføre elektrisk støt.

Sikkerhetsinformasjoner ved bruk av lange bor.

Arbeid不解 noe tilfelle ned et hoyere turtall enn turtallet tillatt for boret. Ved hoyere turtall kan boret lettdeformeres hvis det kan dreie fritt uten kontakt medarbeidsstykket og som kan medfore skader.

Begynn boreprossessen alltid med lavt turtall og mens boret har kontakt med arbeidsstykket. Ved hoyere turtall kan boret lett deformeres hvis det kan dreie fritt uten kontakt med arbeidsstykket og som kan medfore skader.

Du ma ikke utøve for stort trykk og bare i lengderetning. Bor kan deformeres og SSE knekkes eller medfore at du mister kontrollen og fere til skader.

Spesielle sikkerhetsinformasjoner.

Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metalløkeapparat for arbeidet pabegynnes.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holds sikrere enn med handen.

Hold elektronverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.

Rett-il-verktoyet mot deg selv, andre personer elleryd. Det er fare for skader pga. skarpe eller varme innsatsverktoy.

Det er forbudt Å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskitl.

Bruk kun resvedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan/DDke garanteres selv om annet tilbehør som passer til elek- troverktoyet blir benyttet.

Bruk personlig beskyttlssesutstyr. Avhengig av type bruk ma du bruke visir, oyebeskyttelseller vernebriller. Om nadvendig ma du bruke stovmaske, horselvern, vernehansker ell spesialforkle som holder sma sileog materialpartikler unna kroppen din. Oynene bor beskyttes mot fremmedlegemer som kan slynges rundt ved visse typbruk. Stov- ell pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle braken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfrole skader pa horselen.

Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hare, klær og hansker unna deler som beveger seg. Løstsittende klær, smykker eller langt hare kan gripes av deler som beveger seg.

Gi ved arbeider over hodet akt på gjenstander som fal-ler ned som f.eks. spon.

Hold hender, klær osv. alltid unna spon som roterer for a unnga skader. Sponene kan forarsake skader. Forsok ikke fjerne innsatsverktøyet sa lenge det fort-satt roterer. Dette kan forarsake alvorlige skader.

Rengjor ventilasjonsapningene til elektroverktoyet med ikke-metaliske verktaymed jevne mellomrom.Motorviften trekker stovinnimotorhuset.Dette kan forarsake elektrisk fare nardet samles for mye metallstov.

Ilke bearbeid materialer som inneholder magnesium. Det er brannfare.

Ikke bearbeid CFK (karbonfiberforsterket plast) og seks materialer som ineholder asbest. Disse gjelder som kreftfremkallende.

Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for Å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader vedBruk av batteriet:

Batterier违法犯罪 Batterier må ikke tas fra hverandre, øpnes eller hakkes opp. Ikke utsett batteriene for mekaniske stat. Ved skader og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere øndrettsorganene. Batterivæske som renner ut kan.fore til irritasjoner på huden eller forbrenninger.

Hvis det er kommet batterivæske på gjenstander, på disse rengjores eller eventuelt skiftes ut.

Ikke utsett batteriene for varme eller ild. Batteriene maybe ilkke lagres i direkte sol.

Ta batteriet Först ut av originaleballasjen.nr det skal brukes.

Ta batteriet ut av elektroverktoyet f#r det utfores arbeid pa elektroverktoyet. Hvis elektroverktoyet starter utilsiktet, er det fare for skader.

Hold batteriet rent og beskyttet mot fuktigkeit og vann. Rengjør de tilsmussede kontaktene på batteriet og elverktøyet med en torr, ren klut.

Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktoyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, fetrlligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.

Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.

Hand-arm-vibrasjoner

Vibrasjonsnivæt som er angitt i disse anvisingene er malt iht. en malemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktoy med hverandre. Den egner seg ogsa til en forelopig vurdering av svingningsbelastningen. Det angitte svingningsnivæt representerer de vanlige anvendelsene til elektroverktoyet. Men hvis elektroverktoyet brukes til andre anvendelser, med avvikende innsatsverktoy aller utilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en noyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene nr maskinen var utkoblet eller gar, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for a beskytteBrukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlopene.

Handtering av farlig stov

I arbeidsprosesser der dette verktoyet fjerner deler av materialer kan det oppsta stov som kan vare farlig. Beroring ell er innanding av noen typer stov som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, lsemidler for maling, trebeskyttelsesmidler, bunnstoff for bater kan utlose allergiske reaksjoner og/eller andedrettssykdommer, kreft, forplantningsskader hos messnesker. Risikoen ved innanding av stov er avhengig av eksponderingen. Bruk en avsuging som passer til stovet som oppstar, bruk personlig beskyttelsesesutstyr og sorg for en god ventilasjon av arbeidsplassen. Overlat beareidelsen av asbestholdig material kun til fagfolk.

Trestov og lettmetallstov, varme blandinger av slipestov og kjemiske stoffer kan ved ugunstige vilkar antenna seg selv og forarsake en eksplosjon. Unnga gnistsprit i retning av stovbeholderen og en overoppheting av el-verktoyet og slipematerialet, tom stovbeholderen i tide, folg bearbeidelsesesinstrksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Bruksinformasjon.

Innstill girtrinn aller dreieretning kun när motoren er stanset welt.

Sett høyre-/venstre-bryteren i midsilling for a unng an utilisiktet start, f.eks. ved transport.

Ved overopbehing gär elektroverktøyet med korte, ytelsessvake impulser. La elektroverktøyet avkjole ved à kjøré maskinen uten belastning.

Ved stasjonær bruk i borestativ skal elektroverktøyet etter haver 50. arbeidstime, tas ut av stativet og vendes i 180^ , sik at smoremidlet i maskinen fordeles jevnt. Husk a trekke ut stikkontakten for dette gjores. Maskinen bor vare driftsvarm.

AWBP10 (^**) : Rengjør den utgående spindelen og innvendig kon på chucken med fetfjerningsmiddel for montering.

Handtering av batteriet.

Lagre, bruk og lad batteriet bare med FEIN ladeapparater i batteriets temperaturomrade pa 5^ - 45^ (41^ - 113^) . Batteriets temperatur skal ved start av ladeprosessen vare i batteriets temperaturomrade.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkar kan det ved bearbeidelse av metall sette seg metallstov innate i elektroverktoyet. Dette kan forarsake kort

slutting ell er overslag. Blas ofte gjennom de innvendige delene av elektroverktoyet gjennom ventilasjonsspaltene med torr og oljefri trykkuft.

Produkter som har vært i kontakt med asbest, ma ikke sendes til reparasjon. Händter produit kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Skift ut klistremerker og varselhenvisninger pa elektroverktoyet ved aldring og slitasje.

Den aktuelle reservationsslisten for dette elektroverktoyet finner du pa internettet under www.fein.com.

Falgende deler kan du skiffe ut selv pellet behov: Chuck, ekstrahandtak, innsatsverktoy, batteri

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder fj. de lovmessige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklaring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrjasjoner av tilbehør som ikke ingaar i din leveranse.

Samsvarserklæring.

CE-erklaringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for markedet i EU eller EFTA. Etter atprodukter er introdusert på EU-marketedet, mister UKCA-merket sin gyldighet.

UKCA-erklaringen gelder kun for det britiske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det britiske markedet. Etter at produit er introdusert pa det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at detteprodukter stemmer overens med de vanlige bestemmelsene som er oppført på siste side i/DDne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

Emballasjer, gammadt elektroverktoy og tilbehør må leveres inn til miljøvennlig resirkulering.

Batterier mä kun leveres inn til korrekt deponering i utladet tilstand.

Hvis batteriene seks er helt utladet ma kontaktene isoleres med tape, sik at det seks oppstar en kortslutning.

Hantering av batterier.
