AWBP 10 Select - Boor Fein - Gratis gebruiksaanwijzing en handleiding

Merk	Fein
Model	AWBP 10 Select
Producttype	Draagbare boormachine
Voeding	Li-Ion accu
Bedrijfstemperatuur	5 °C tot 45 °C
Onbelast toerental	Niet gespecificeerd
Max. boorcapaciteit staal	Niet gespecificeerd
Max. boorcapaciteit hout	Niet gespecificeerd
Max. boorcapaciteit aluminium	Niet gespecificeerd
Bewerkbare materialen	Metaal, hout, kunststof, keramiek
Functies	Boren, tappen
Draairichting	Rechts en links
Veiligheidsuitrusting	Extra handgreep, oog- en gehoorbescherming aanbevolen
Onderhoud	Blaas droge perslucht in de ventilatiesleuven
Reserveonderdelen beschikbaar	Boorkop, extra handgreep, accessoires, accu
Garantie	Volgens de wettelijke voorschriften van het land van verkoop
Certificeringen	CE, UKCA, US
Gewicht	Niet gespecificeerd

Veelgestelde vragen - AWBP 10 Select Fein

Hoe verander ik de draairichting van de boormachine?

Stel de draairichtingschakelaar alleen in wanneer de motor stilstaat. Zet de schakelaar in de middenstand om onbedoeld inschakelen tijdens transport te voorkomen.

Hoe laad ik de accu op?

Gebruik uitsluitend een FEIN-lader. De accutemperatuur moet tussen 5 °C en 45 °C liggen. Laad geen beschadigde accu's.

Wat betekent het knipperende rode lampje op de accu?

Het knipperende rode lampje geeft aan dat de accu niet klaar is voor gebruik. Plaats het in het bedrijfstemperatuurbereik (5 °C - 45 °C) en laad het vervolgens op.

Kan ik beton boren met deze boormachine?

Nee, de boormachine is ontworpen voor boren in metaal, hout, kunststof en keramiek. Hij is niet geschikt voor beton.

Hoe reinig ik de boormachine?

Blaas regelmatig droge, olievrije perslucht door de ventilatiesleuven. Reinig de accu-aansluitingen met een droge, schone doek.

Kan ik lange boren gebruiken?

Ja, maar overschrijd nooit het maximaal toegestane toerental van de boor. Begin altijd op lage snelheid met de boor in contact met het werkstuk.

Wat te doen bij oververhitting van het gereedschap?

Bij oververhitting werkt het gereedschap met pulsen van laag vermogen. Laat het stationair draaien om af te koelen.

Hoe vervang ik de boorkop?

Ontvet vóór montage de motoras en de binnenkegel van de boorkop. Raadpleeg de handleiding voor de gedetailleerde stappen. U kunt de boorkop zelf vervangen.

Welke accessoires zijn compatibel met de AWBP 10 Select?

Gebruik uitsluitend accessoires die door FEIN zijn goedgekeurd. De lijst met reserveonderdelen is beschikbaar op www.fein.com.

Waar vind ik reserveonderdelen?

Raadpleeg de actuele lijst met reserveonderdelen op www.fein.com. U kunt ook contact opnemen met de FEIN-klantenservice.

GEBRUIKSAANWIJZING AWBP 10 Select Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

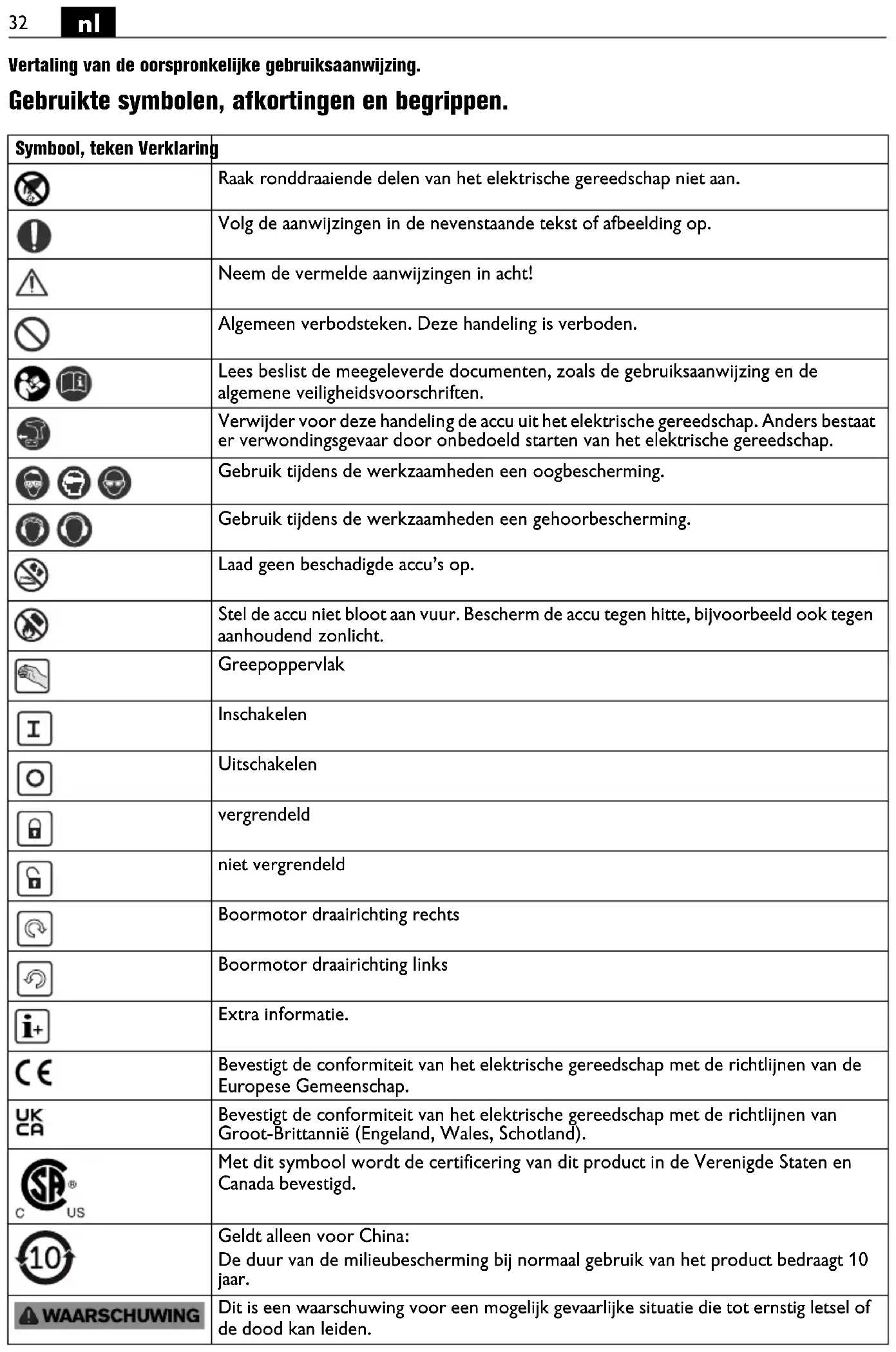

Gebruekte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Raak ronddraiende delen van het elektrische gereedschap Niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Neem de vermelde aanwijzingen in ache!
	Algemeen verbodsteken. Deze handeling is verboden.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Laad geen beschadigde accu's op.
	Stel de accu Niet bloot aan vuur. Bescherm de accu gegenitte, bijvoorbeeld ook谈起en aanhoudend zonlicht.
	Greepoppervlak
	Inschakelen
	Uitschakelen
	vergrendeld
	niet vergrendeld
	Boormotor draairichting rechts
	Boormotor draairichting links
	Extra informatie.
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
	Met dit symbool worden de certificering van dit product in de Verenigde Staten en Canada bevestigd.
	Geldt alleen voor China: De duur van de milieubeschemming bij normala gebruik van het product bedraagt 10aar.
	Dit is een waarschuwing voor een maybeijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
Li-lon	Recyclingsymbol:duidtrecyclebarematerialenan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Accutype
1./2.	Stand 1/Stand 2
	Laag toerental
	Hoog toerental
(**) Kan cijfers of letters	bevatten
(Ax-Zx) Aanduiding vo	or interne doeleinden

Token Eenheid internationaal Eenheid nationaal Verklaring
UV V Elektrische gelijkespanning		==
n0	/min, min-1, rpm,r/min	min-1	Onbelast toerental
n1	/min, min-1, rpm,r/min	min-1	Belast toerental
M...	mm mm Maat, metrische schroefdraad
Ø mm mm Diameter van een rond deel
Ø Fe	mm mm Max. boord diameter in staal tot 400 N/mm2- sneldraistaal (spiraalboor)
Ø AI	mm mm Max. boord diameter in aluminium tot300 N/mm2-hogecapaciteitsnijstaal (boorspiraal)
Ø	mm mm Max. boord diameter in hout (boorsp) raal)
	mm mm Schroefdraadboor
d1 d2 d3	mm mm d1 = spanbereik boorhouser		d2 = opname aan de uitgaande as(AWBP 10 (**): opname ISO 239 aan deuitgaande as)d3 = spanhalsdiameter
	kg	kg	Gewicht volgens EPTA-Procedure 01
Ta	°C	°C	Toegestane omgevingstemperatuur
LpA	dB	dB	Geluidsdrukniveau
LwA	dB	dB	Geluidsvermogenniveau
LpCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s2	m/s2	Trillingsmissiewaarde volgens EN 62841 (vectorsom van drierichtingen)
ah,D	m/s2	m/s2	Gemiddelde trillingswaarde voor boren in metaal
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basiseenheden en afgeleide eenheden uith het internationale eenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-number 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde boormachine voor gebruik met de door FEIN goedgekeurde inzetgereedschappen en toebehoren in een gegen weersinvloeden beschermde omgeving voor het boren in metaal, hout, kunststof en keramiek en voor het boren van schroefdraad.

De boormachine is Niet bestemd voor de bewerking van koolstofvezelversterkte kunststoffen.

Veiligheidsvoorschriften voor boormachines.

Veiligheidsvoorschriften voor alle werkzaamheden.

Gebruik de extra handgreep (handgrepen). Het verlies van de contrôle kan tot letsei leiden.

Houd het elektrische gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen

kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Veiligheidsvoorschriften bij gebruik van lange boren.

Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegelaten toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen wonneer.Deze zonder contact met het werkstuk vrij kan draaien.Hierdoor kan letsel ontstaan.

Begin het boren altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. Bij hogere toerrentallen kan de boor gemakkelijk verbuigen wanner deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan.

Oefen geen overmatige drukuit en alleen in de lengterichting van de boor. Boren kuren verbuigen en daardoor breken of tot verlies van de controle en tot letsel leiden.

Bijzondere veiligheidsvoorschriften.

Let op verborgen ligmente elektrische leidingen en buizen voor gas en water. Controller de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Zet het werkstuk vast. Een in een spanvoorziening vast-gezet werkstuk worden steviger vastgehonden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er können gedurende korteijd große reactiemomenten optreden.

Richt het elektrische gereedschap nooit op uzelf,
andere Personen of dieren. Er bestaat verwondingsge-
vaar door scherpe of hete inzetgereedschappen.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie besteht geen bescherming gegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhandsschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.

Let er bij werkzaamheden boven het hoofd op dat voorwerpen zoals spanen maar beneden+kennen vallen.

Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen können letsel veroorzaken.

Probeer Niet het inzetgereedschap te verwijdenen als dit nog draait. Dit kan ernstig letselveroorzaken.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een Niet-metalen gereed-schap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gezarenveroorzaken.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Gebruik en behandeling van de accu (accublok).

Ter voorkoming van bevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen inRCTte nemen:

Accu's mogen nicht gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistoffen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbeteffende delente controleren, te reinigen en indien nodig te verrangen.

Stel de accu Niet bloat aan ditte of vuur. Bewaar de accu Niet in fel zonlicht.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gezrukt.

Neem de accu voor werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.

Verwijder de accu alleen als het elektrische gereedschap uitgeschakeld is.

Houd kinderen uit de buurt van accu's.

Houd de accu schoon en bescherm deze gegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek.

Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zich. Bij het werkken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Volg de veiligheidsvoorschriften in de gebruiksaanwijz ing van de acculader op.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkke toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zich. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeljtes van steenhoudende materiaalen, verfoplosmiddelen, houtbeschemingsmiddelen en aangroeiwering voor watervoertuigen kan bij Personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een yakman.

Houtstof en lichtmetaalstof, hare mensels van schuurstof en chemische stoffen{kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken.Voorkom wegliegende vonden in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmaterial. Maak het stofreservoir op tijd leeg.Neem de bewerkingsvoorschriften van de fabrikant van het materialaal en de in uw land geldige voorschriften voor de te bewerk-ken materialen in acht.

Bedieningsvoorschriften.

Verstel de transmissiestand of de draairichting alleen als de motor stilstaat.

Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv.ijdens het vervoer.

Bij oververhitting loopt het elektrische gereedschap met korte, vermogensarme impulses. Laat het elektrische gereedschap afkoelen door het onbelast te lately lopen.

Bij stationair gebruik in een boorstandaard neemt u het elektrische gereedschap in uitgeschakelde en bedrijfswarme toestand elke 50 bedrijfsuren van de boorstandaard en draait u het 180^ , zodate een gelijkmatige smering worden bereikt.

AWBP10 (^**) : Ontvet de uitgaande as en de binnenconus van de boorhouser voor de montage.

Omgang met de accu.

Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemperatuurbereik van 5^ - 45^ (41^ - 113^) . De accutemperatuur要去 bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen.

Led-indicatie	Betekenis Actie
1 - 4 groene leds	Oplaadtoe-stand in pro-centen	Gebruik
Rood perma-nentlicht	Accu is bijna leeg	Accu opladen
Rood knip-perlicht	Accu is Niet gereed voor gebruik	Accu in bedrijf-stemperatuurbe-reik brengen en verwolgens opladen

Het werkelijk oplaadpercentage van de accu worden alleen weergegeven als de motor van het elektrische gereedschap stilstaat.

Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopengen met droge en olievrije persluchtuit.

Producten die met asbest in aanraking zich gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zich vermvangen:

Boorhouser, extra handgreep, inzetgereedschappen, accu

Wettelijk garantie en fabrieksgarantie.

De wettelijkke garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-tekenং geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de LASTe pagina van deze gebruiksaanwij-zing vermeld staan.

Technische documentatione bij: C. & E. Fein GmbH, D-73529 Schwabisch Gmund

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingssplaats brengen.

Accu's die nicht helemaal leeg zich, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.
