| Marcă | Fein |
| Model | AWBP 10 Select |
| Tip produs | Mașină de găurit electroportativă |
| Alimentare | Acumulator Li-Ion |
| Temperatură de serviciu | 5 °C până la 45 °C |
| Viteză în gol | Nespecificat |
| Capacitate maximă de găurire oțel | Nespecificat |
| Capacitate maximă de găurire lemn | Nespecificat |
| Capacitate maximă de găurire aluminiu | Nespecificat |
| Materiale prelucrabile | Metal, lemn, plastic, ceramică |
| Funcții | Găurire, filetare |
| Sens de rotație | Dreapta și stânga |
| Echipament de siguranță | Mâner suplimentar, protecție oculară și acustică recomandate |
| Întreținere | Suflați aer comprimat uscat în fantele de ventilație |
| Piese de schimb disponibile | Mandrin de găurire, mâner suplimentar, accesorii, acumulator |
| Garanție | Conform reglementărilor legale ale țării de punere pe piață |
| Certificări | CE, UKCA, US |
| Greutate | Nespecificat |
Întrebări frecvente - AWBP 10 Select Fein
Întrebările utilizatorilor despre AWBP 10 Select Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. AWBP 10 Select - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. AWBP 10 Select mărcii Fein.

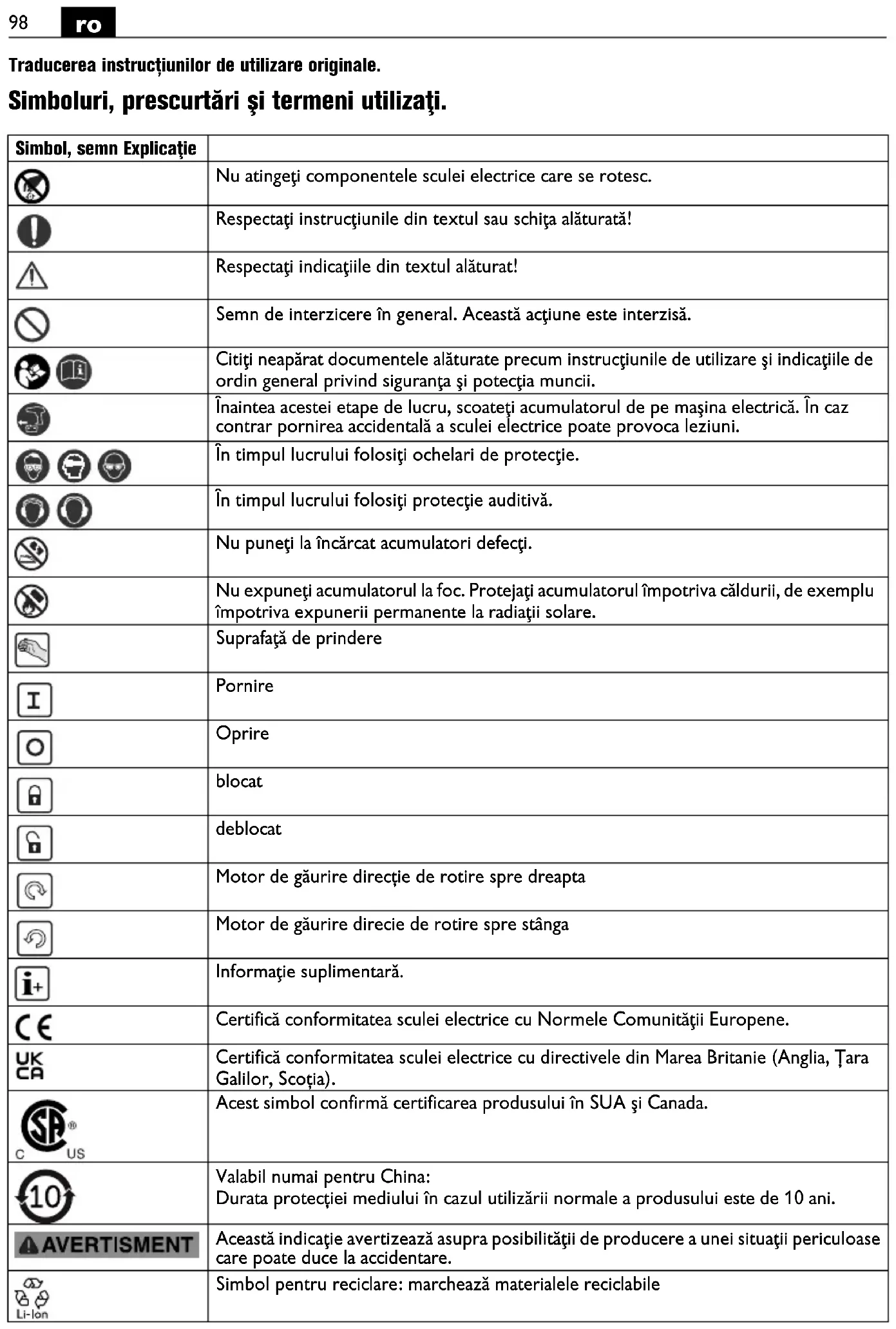

MANUAL DE UTILIZARE AWBP 10 Select Fein
Traducerea instruetiunilor deutilizare originale.
Simboluri, prescurtarisi termeni utilizati.
| Simbol, semn Explicaţie | |
| Nu atingeți componentele sculei electricare care se rotesc. | |
| Respectați instrucțiunile din textul sau schița alăturata! | |
| Respectați indicatori din textul alăturat! | |
| Semn de interzicere în general. Această actiune este interzisă. | |
| Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicatori de ordin general privind siguranta și potecția muncii. | |
| Înaintea acesti etape de lucru, scoateți accumulatorul de pe mașina electrică.În caz contrar pornirea accidentala a sculei eletrice poate provoca leziuni. | |
| În timpul lucrului folosiți ochelari de proteție. | |
| În timpul lucrului folosiți proteție auditivă. | |
| Nu puneți la incârcat accumulatori defeçți. | |
| Nu expunți accumulatorul la foc. Protejăti accumulatorul Împotrivă caldurii, de exemplu Împotrivă explunerii permanente la radiții solare. | |
| Suprațăță de prindere | |
| I | Pornire |
| Opire | |
| blocat | |
| deblocat | |
| Motor de găurire direcție de rotire spre dreapta | |
| Motor de găurire direcție de rotire spre stânga | |
| i+ | Informație supplementară. |
| CE | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
| UKCA | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Târa Galilor, Scoția). |
| SPUS | Acest simbol confirmaș certificarea produsului în SUA și Canada. |
| 10 | Valabil numai pentru China: Durata protectei mediolui în cazul utilizării normale a produsului este de 10 ani. |
| AVERTISMENT | Această indicatori avertizează asupra posibilității de producre a unei situații periculoase care poate duce la'accidentare. |
| Li-lon | Simbol pentru reciclare: marchează materialele reciclabile |
| Colectaţi separat sculele electrice și alte produse electronice și electrice scoase din uz și direcțonaţi-leătre o staţie de reciclare ecologica. | |
| Tip accumulator | |
| 1. / 2. | Trecepta 1-a/2-a |
| Turaţie mică | |
| Turaţie mare | |
| (**) poate conține cifre și au litere | |
| (Ax - Zx) Marçaj pentru | scopuri interne |
| Simbol Unitate de mãsură internațională | Unitate de mãsură natională | Explicație |
| UV V Curren t electric | continuu | - |
| n0 | /min, min-1, rpm, r/min | rot/min Turație de mers他们在 gol |
| n1 | /min, min-1, rpm, r/min | rot/min Turație în sarcină |
| M... | mm mm Dimensiune | filet metric |
| Ø mm mm Diametrul | unei piese rotunde | |
| Fe | mm mm Diametrudé | găurire maxim în oțel până la 400 N/mm2- oțel rapid (burghie elicoidale) |
| AI | mm mm Diametrudé | găurire maxim în aluminiu până la 300 N/mm2- oțel rapid (burghie elicoidale) |
| mm mm Diametrudé | găurire maxim în lenn (burghie elicoidale) | |
| mm mm Tarod | ||
| d1 d2 d3 | mm mm d1 = domeniu de strângere mandină = sistem de prindere pe arborele portburghiu (AWBP 10 (*):SYSTEM DE PRINDERE ISO 239 pe arborele portburghiu) d3 = diametrul guler de prindere | |
| kg kg Greunate conform EPTA-Procedure 01 | ||
| Ta | °C °C | Temperatură ambientă admisă |
| LpA | dB | dB |
| LwA | dB | dB |
| LpCpeak | dB | dB |
| K... | Incertitudine | |
| a | m/s2 | m/s2 |
| ah,D | m/s2 | m/s2 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
Pentru siguranta dumneavoastră.
A VERTISMENT
Citi toate instruetionile si indicatiile privind siguranta si
protectia muncii. Nerespectarea instructiunilor si indicativeor privind siguranta si protectia muncii poate duce la electrocutare, incendiu si/sau provoca leziuni grave.
Păstrați in vederea unei utilizări viitoare totae instrucțiunileși indicatorile privind sigurantași protectia muncii.
Nu folosiţi această sculă electrică inainte de a citi temeinic si a intelege in intregime prezentele instrucțiuni de utilizescăt si „Instruţiunile de general privind siguranta si protectia mucii“
(numar document 341 30 465 06 0) alaturate. Păstrați documentatația amintită in vederea unei utilizări ulterioareși transmiteș-le mai departe in cazul predării sau instrainări sculei electrice.
Respectaţi deasemenea normele nationale de proteția muncii.
Destinata sculei electrice:
masina de gaurit manuala pentru適用are cu scule si accesorii admise de FEIN in mediu protejat de intemperii, pentru gaurire in metal, lemn, material plastic si ceramicica si pentru filetare.
Maşina de găurit nu este destinăță prelimocrăii materialelor plastice armate cu fibre carbon.
Instruţiuni de siguranta pentru maşini de găurit.
Instruţiuni de siguranta pentru toate lucrările.
Folosi manerul (manerele) supplimentar(e). Pierderea controlului poate duce la raniri.
Tineti scula electrica de zonele izolate de prindere atunci candi executati lucrari la care accesoriul poate atinge conductori electrici ascunsi. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune si componentele metalice ale sculei electrice si duce la electrocutare.
Instruktiuni de siguranta in cazul folosirii burghielor lungi.
Nu lucrati in niciun caz cu o turatie mai mare decat turatia maxima admisa pentru burghiul respectiv. In cazul unor turatii mai mari, burghiul se poate indoi uor atunci cand se roteste liber, fara contact cu piesa de lucru, ceea ce poate provoca raniri.
Incepeti intotdeauna gaurirea cu turatie scazutasi atunci cand burghiul este in contact cu piesa de lucru. In cazul unor turatiui mai mari, burghiul se poate indo iusor atunci cand se roteste liber, fara contact cu piesa de lucru, ceea ce poate provoca raniri.
Nu exerciti o apasare exagerata si apasa数目 numai pe axa longitudinala a burghiului. Burghiele se pot indo si rupe sae poate ajunge la pierderea controlului si la raniri.
Instructiuni speciale privind siguranta 山 protectia muncii.
Avei gria la conductorii electrici ascunsi, conductele de gaz si de apa ascunse. Inainte de a incepe lucrul controlesi, de ex. cu un detector de metale, sectorul de lucru.
Asigura piesa de lucru. O piesa de lucru fixata cu un dispositiv de prindere este tinita mai sigur decat atunci cand o prindei numai cu mana.
Prindeti strans scula electrica. Pentru scurt tamp pot aparea forte de reactie puternice.
Nu indrepta scula electrica spre dumneavoastr, spre alte persone sau animale. Exist pericol de ranire din cauza accesorilor ascutite sau fierbinti.
Este interzisa inhurubarea sau nituirea de placute si embleme pe scula electrica. O izolatie deteriorata nu ofera protectie impotrivale electrocutarii. Folosiit etichete autocolante.
Nu folosi accesori care nu au fost realizate sau autorizate in mod special de fabricantul sculei electrice. Utilizarea in conditi de siguranta nu este garantata numai prin faptul ca accesoriul respectiv se potriveste la scula dumneavoastra electrica.
Ochii trebuie protejati de corporule straine aflate in zbor, aparute in cursul diferitelor aplicaiti. Masca de protectie impotriva prafului sau masca de protectie a respiratiei trebuie sa filtreze praful degajat in timpul utilizarii. Daca sunteti expusi tamp indelungat zgomotului puternic, va putei pierde auzul.
Purati imbracaminte adecvată. Nu purati haine largi tau bijuterii. Feriti-va, pârul, imbracamintea Şi manusile de componentele aflate in miscare. Hainele largi, bijuterile sau pârul lung pot fi prinse in componentele aflate in miscare.
Atunci cand efectuati lucrari deasupra capului fiti atenti la obiectele care cad ca de ex. aschii.
Pentru a evita ranirile, feriti-va intotdeuna mainile, imbracamintea etc. de aschile care se rotesc. Aschile pot provoca raniri.
Nu incercati sā indepartati scula CATimpe se mai roteste. Aceasta ar putea cauza leziuni grave.
Curata regulat orificile de aeresire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful in carcasă. Acest fapt poate caza pericole electrice in cazul acumularii excessive de pulberi metalice, generand pericole electrice.
Nu prelimucaţi materiale care contin magneziu. Există pericol de incendiu.
Nu prelimucrati CFK (material pastic armat cu fibre carbon) s i nici materiale care contin azbest. Acestea sunt considerate a fi cancerigene.
Utilizarea 山 manevrarea accumulatorului (pachetului de accumulatori).
Pentru evitarea situatijlor periculoase cum ar fi
arsurile, incendiul, explozia, raniri ale pielii si alte raniri
in timpul manipularii accumulatorilor, va rugam sā
respectaī urmátoarele indicazioni:
Nu este permisa demontarea, deschiderea si dezasamblarea accumulatorilor. Nu expuneti
acumulatorii socrilor mecanice. In caz de deteriorare a accumulatorului si utilizes neconformă destinătiei, din acesta se pot degaja vapori si se pot scurge lichide nocive. Vaporii pot irita caile respiratoriii. Lichidul scurs din accumulator poate duce la iritații sau arsuri ale pielii.
In cazul in care lichidul scurs din accumulatorul deteriorat a umectat obiectele invecinate, verificati piesele respective, curatai-le sau, dacă este necesar, inlocuii-le.
Nu expuneti accumulatorul la caldură sau la foc. Nu depozitatei accumulatorul in lumina directă a soarelui.
Inainte de a-l utilizes, extragei accumulatorul din ambalajul sau original.
Inaintea oricaror interveni asupra sculei eletrice, detasaqui accumulatorul de pe aceasta. In cazul in care scula electrica porne ste accidental, exista pericol de ranire.
Detaşatı accumulatorul de pe scula electrică numai după ce in prealabil ati oprit-o.
Tineti accumulatorii la loc inaccessibil copilor.
Păstrați acumulatorul curatși protejati-I de umezealăși apă. Curatați contactele murdare ale acumulatoruluiși ale sculei electrice cu o lavetă uscata, curata.
Folosi numai accumulatori intacti, originali FEIN, destinati sculei dumneavoastră electrice. In timul lucrului si la incârcarea unor accumulatori deterioratori, reparati sau modificati, a unor produse contrafăcute si de fabricătie străină, există pericol de incendiu si/sauexplozie.
Respectati indicatiile privind siguranta cuprine in instructiunile de utiliser ale incarcatorului.
Vibratii mană-brat
Nivelul vibrantiilor specificat in prezentele instructioni a fost masurat conform unei proceduri de masurare standardizate in EN 62841 s i poate fi utilizat la compararea sculelor electrice intre ele.
Nivelul specificat al vibraitior se refera la utilizarile principale ale sculei eletrice. Desigur in cazul in care scula electrica va fi folosita pentru alte'utilizari, cu dispositive de lucru neautorizate sau nu va beneficia de o intreinere corespunzatoare, nivelul vibrailior poate fi diferit. Aceasta poate mari considerabil expunerea la vibraiti calculata pe tot intervalul de lucru.
Pentru o evaluare precisa a expunerii la vibraqii ar trebui luate in considerare si perioadele de tamp in care scula electrica este oprita sau este in functiune dar nu este folosita efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraqii calculata cumulativ pe intregul interval de lucru.
Adopta masuri suplementare privind siguranca, pentru a proteja operatorul impotriva efectelor vibrailior, ca de exemplu: intretinerea sculei electrice si a dispositivelor de lucru, mentinerea la cald a mainilor, organizarea rationala a proceselor de lucru.
Manipularea pulberilor periculoase
In tampul operatiilor de indepartare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest Şi materiaile care contin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiaile de construcții din piatra, solventa, agenti de protectie a lemnului, vopsele antifouling pentru cisterne, pot provoca reactii allergice Şi/sau afeciuni ale cailor respiratori ii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiţi o instalataie de aspirare adecvată tipului de praf degajat precum Şi echipamente personale de protectie Şi asigurați o buna ventilare a locului de munca. Nu permiteşti prelimucrea materialelor care contin azbest decât de CATRE personal corespunzător calificat.
In conditi nefavorabile, praful de lemn si de metale usoare, amestecurile fierbini de praf de sfeuire si substante chimice se pot autoaprinde sau provoca explozii. Impiedicazi zborul scanteilor in directia recipientului colector de praf precum si incalzirea excessiva a sculei eletrice si a materialului sfeuit, goliti din tamp recipientul colector de praf, respectati instruetionle de prelucrare ale producatorului materialului respectv cat si prescriptiile in vigoare in tara dumneavoastra cu privire la materialele de prelucrat.
Instruioni de utiliser.
Comutati treptele de putere sau direccta de rotatie numai cand motorul este oprit.
Aduceci comutatorul sensului de rotatie in poziţia din mistrucce pentru a evita pornerea involuntara a sculei electrice, de exemplu in timpul transportului.
In caz de supraíncalzire, scula electrica functioneaza cu impulsuri scurte de putere redusă. Lasaţi scula electrica sa mearga in gol pentru a se răci.
In cazul folosirii stationare pe un suport de gaurire, la interval de 50 de ore de fonctionare scoatei scula electrica, aflata la temperatura de regim si in stare oprita, din suport si reintroducei in posizie intoarsa cu 180^ pentru a asigura o lubrifiere uniforma.
AWBP10 (^**) : Degresa: axul de antrenare si conul interior al mandrinei inante de montare.
Manipularea accumulatorului.
Depozitatei, folosi i incarcai accumulatorul numai cu incarcatoare FEIN, in domeniul temperaturil de lucru dentre 5^ - 45^ (41^ - 113^) . La inceputul procesului de incarcare, temperatura accumulatorului trebuie sa se afle in domeniul temperaturil de lucru ale accumulatorului.
| Indicator cu LED-uri | Semi nificație Actiune | |
| LED verde 1 - 4 | nivel de înescărcare în procente | Functionare |
| lumină.roșie continuă | Acumulatorul esteaprope descârcat | Încârcăți accumulatorul |
| lumină.roșie intermitentă | Acumulatorul nu este pregoțit de functiOnare | Aduceți accumulatorul în domeniul temperaturilor delucru, apoi înțarcați-l |
Nivelul procentual real de incarcare a accumulatorului este afisat numai atunci cand motorul sculei electrice este oprit.
Inainte de a se ajunge la descarcaea profunda a accumulatorului, sistemul electronic opreeste automat motorul.
Intrejinere si asistenta service postvanzari.
In cazul unor conditi deutilizare extrem de grele,la prelimucarea metalelor,in interiorul sculei electrice se poate depune praf bun
conducator electric. Suflatı frevent aer comprimat uscat Şi fara ulei prin orificiile de aeresire in interiorul sculei electrice.
Produsele care au intrat in contact cu azbestul, nu trebuie date la reparat. Eliminati produse contaminate cu azbest conform reglementarileor in vigoare in tara dumneavoastravivind eliminarea deseurilor care contin azbest.
Inlocuii etichetele i avertimentele de pe scula electrica, in cazul in care acestea s-au invechit i s-au uzat.
Gásiçi listaactuala depiesede schimbpouruaceastasculaelectricapeinternet,lawww.fein.com.
Puteti schimba 品 singuri, daca este necessar, urmatoarele PIEse: mandrină, maner suplimentar, accesorii, accumulator
Garantia legală de conformitateși garantția commercială.
Garantia legală de conformitate a produsului se acorda conform reglementarilor legale din tara puneriin circulație a acestuia. In plus, FEIN acorda o garantie commercia conform certificatului de garantie al producătorului FEIN.
Setul de livre al sculei dumneavoastré electrice poate sà cuprindà numai o parte a accesoriilor descrise sa illustrate in prezentele instruciuni de folosire.
Declaratie de conformitate.
Declarata CE este valabla pentru tarele Uniunii Europene si EFTA (European Free Trade Association) si numai pentru produsele destinate pietei UE sau EFTA. Dupa punerea in circulatie a produsului pe piata UE, marcajul UKCA i si pierde valabilitatea.
Declarata UKCA este valabilă numai pentru piatabritanica (Anglia, Tara Galilior si Scotia) si numai pentruprodusele destinate pietei britanice. Dupa punerea incirculatie a produsului pe piatabritanica, marcajul CE i si pierde valabilitatea.
Firma FEIN declares pe proprie raspundere ca acest produus corespunde prevederilor specificate la ultima pagina a prezentelor instruziuni de utilizes.
Documentatie technica la: C. & E. Fein GmbH, D-73529 Schwabisch Gmund
Protectia mediului inconjurator, eliminare.
Ambalajele, sculele electrici 山 accesoriile scoase din uz trebuie directionate catre o statie de reciclare ecologica.
Dupa ce mai intai i-ata descarcat, directionati accumulatorii caret un punct de colectare a deseurilor sortate.
In cazul in care accumulatorii nu sunt complet descarcai, ca o masurapreventiva, izolati conectorii acestuia cu banda adeziva.
