| Merkki | Fein |
| Malli | AWBP 10 Select |
| Tuotetyyppi | Sähköpora |
| Virtalähde | Li-Ion-akku |
| Käyttölämpötila | 5 °C - 45 °C |
| Tyhjäkäyntinopeus | Ei määritelty |
| Maks. porauskapasiteetti teräs | Ei määritelty |
| Maks. porauskapasiteetti puu | Ei määritelty |
| Maks. porauskapasiteetti alumiini | Ei määritelty |
| Työstettävät materiaalit | Metalli, puu, muovi, keraami |
| Toiminnot | Poraus, kierteitys |
| Pyörimissuunta | Oikea ja vasen |
| Turvavarusteet | Lisäkahva, suositellaan silmä- ja kuulosuojainta |
| Huolto | Puhalla kuivaa paineilmaa tuuletusrakojen läpi |
| Varaosat saatavilla | Poranteränpidike, lisäkahva, varusteet, akku |
| Takuu | Markkinoille saattamisen maan lainsäädännön mukaisesti |
| Sertifikaatit | CE, UKCA, US |
| Paino | Ei määritelty |
Usein kysytyt kysymykset - AWBP 10 Select Fein
Käyttäjien kysymyksiä aiheesta AWBP 10 Select Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi AWBP 10 Select - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. AWBP 10 Select merkiltä Fein.

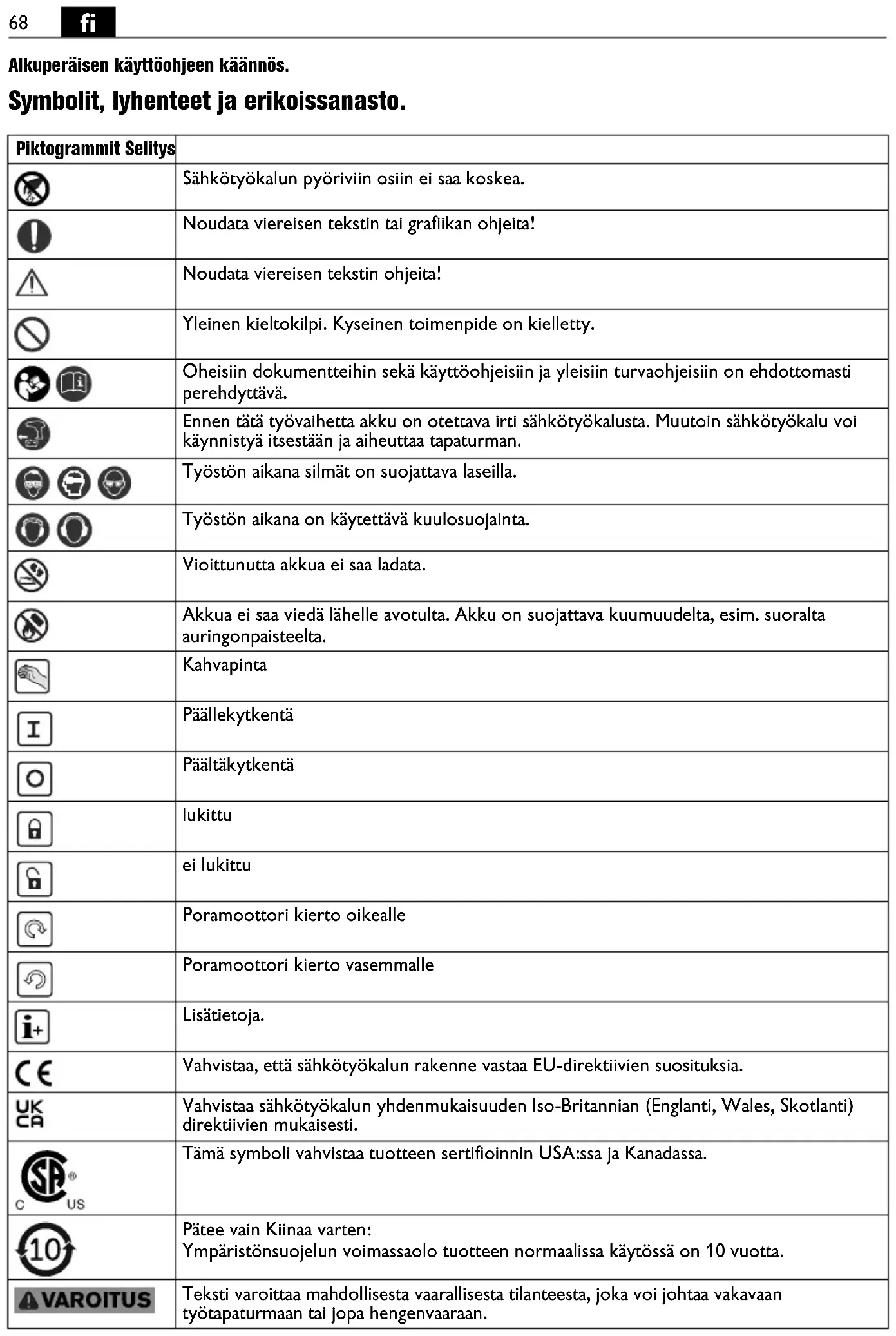

KÄYTTÖOHJE AWBP 10 Select Fein
Alkuperäisen käytöohjeen kännös.
Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitsy | |
| Sähkötyökalun pyöriviin osin ei saa koskea. | |
| Noudata viereisen tekstin tai grafikan ohjeita! | |
| Noudata viereisen tekstin ohjeita! | |
| Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. | |
| Oheisiin dokumentteihin sekä käytöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. | |
| Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynistya itsestään ja aiheuttaa tapaturman. | |
| Työstön aikana silmät on suojattava laseilla. | |
| Työstön aikana on käytettävä kuulosuojainta. | |
| Vioittunutta akkua ei saa ladata. | |
| Akkua ei saa viedä lahelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta. | |
| Kahvapinta | |
| I | Pällekytkentä |
| Pälätkytkentä | |
| lukitttu | |
| ei lukittu | |
| Poramoottori kierto oikealle | |
| Poramoottori kierto vasemmalle | |
| i+ | Lisätietoja. |
| CE | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. |
| UKCA | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. |
| SPUS | Tämä symboli vahvistaa tuotteen sertifloinnin USA:ssa ja Kanadassa. |
| 10 | Pätee vain Kiinaa varten: Ymprastönsuojelun voimassaolo tuotteen normalissa käytössä on 10 vuotta. |
| ΔVAROITUS | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaavakavaan työtapaturmaan tai jopa hengenvaaraan. |
| Li-lon | Kierrätysmerkki: uusiokäytöön kelpaavien materiaalien tunnistukseen |
| Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäytöiset laitteet on hättitettvämpäristöystävällisesti johtamalla ne kierrätykseen. | |
| Akkutyyppi | |
| 1./2. | 1. vaihde/2. vaihde |
| Alhainen kierroslukualue | |
| Korkea kierroslukualue | |
| (**) voi sisältaä kirjaimia tai numeroita | |
| (Ax - Zx) Tunnus sisäisiä tarkoituksia varten | |
| Merkki Kansainvalinen yksikkö Kansallinen | yksikkö Selitys | ||
| UV V Tasajännite | - | - | |
| n0 | /min, min-1, rpm, r/min | min -1 | Joutokäntyinopeus |
| n1 | /min, min-1, rpm, r/min | min -1 | Kuormitusnopeus |
| M... | mm mm Mitta, metrinen | kierre | |
| Ø mm mm Pyöreän kappaleen lapiimitta | |||
| Fe | mm mm Sall. työkappaleen paksuus: teräs kork. | 400 N/mm2- pikateräs (kierukkapora) | |
| AI | mm mm Poranterän suurin halkaisija alumiinssa | 300 N/mm2- asti suurteholeikkuuteräs (kierrepora) | |
| mm mm Poranterän suurin halkaisija puussa | (kierrepora) | ||
| mm mm Kierretappi | |||
| d1 d2 d3 | mm mm d1 = poraistukan kirstylalue | d2 = pora-akselin kiinnike (AWBP 10 (**): Pora-akselin kiinnike ISO 239) d3 = kiinnitskaulan halkaisija | |
| kg kg | Paino vastaa EPTA-Procedure 01-tietoja | ||
| Ta | °C | °C | Sallittu ympäristön lampötila |
| LpA | dB | dB | Äänen painetaso |
| LwA | dB | dB | Ääinitaso |
| LpCpeak | dB | dB | Äänen painetasason huippuarvo |
| K... | Epävarmuustekijä | ||
| a | m/s2 | m/s2 | Tärinärvo vastaa standardia EN 62841 (vektorisumma, kolmioluteinen) |
| ah,D | m/s2 | m/s2 | Keskimääräinen tärinärvo metallin porattaessa |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Tyoturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallusuusohjeiden laimin
lyonti saattaa johtaa sahköiskuun, tulipaloon ja/tai vakvaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sahkötyökalan saa ottaa käyttoön vasta sitten, kun ensin on perehdytty käyttoohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, etta niissä annetut ohjeet tulevat ymmärretyiksi. Sälytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäla laite luovutetaan toisen käytöön tai myydaan eteenpän.
Niiden ohella on noudatettava voimassa olevia lakisä-teisiä tyoturvallisuusmaäräyksiä.
Sähkötyökalun käytökohteet:
Porakone metallin, puun, muovin ja keramiikan käsivaraiseen poraukseen sekä kierteiden poraukseen saälta suojatuissa tiloissa. Sahkökoneessa saa käyttaa ainoastaan FEINin hyväksymiä tyokaluja ja lisatarvikkeita.
Porakone ei ole tarkoitetu hiilikuituvahvistetun muovin tyostoo.
Porakoneiden turvallisuusohjeet.
Turvallisuusohjeet kaikille toille.
Käytä lisakahvaa (-kahvoja). Hallinnan menettäminen saattaa johtaa loukkaantumisiin.
Pida sahkötyokalua eristetyista pinnoista, tehdessätiyöta, jossa vaihtotyokalu saattaa osua piilossa olevaan sahköjohtoon. Kosketus jannitteiseen johtoon voi saattaa myös sahkötyokalun metalliosat jannitteisiksi ja johtaa sahköiskuun.
Turvallisuushejt pitkiä poranteriä käytettäessä.
Alä missän tapauksessa työskentele suuremmalla kierrosluvulla, kuin poranterän suurimmalla sallitulla kierrosluvulla. Suuremmilla kierrosluvulla poranterä saattaa taipua,Jos se voi pyörä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumisiin.
Aloita aina poraaminen pienellä kierrosluvulla ja poran-terän ollessa kosketukssessa tyokappaleeseen. Su-remmilla kierrosluvulla porantera saattaa taipua, jos se voi pyori vapaasti ilman kosketusta tyokappaleeseen. Tämä voi johtaa loukkaantumisiin.
Alä käytä liallista poinetta ja vain poranterän pituussunnassa. Poranterät voivat taiplaa ja siten katketa tai se voi johtaa hallinnan menettämiseen ja loukkaantumisen.
Erityiset varotoimenpiteet.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesi-pukia. Tarkasta ennen toiden aloittamista työkehde esim. metallinilmaismella.
Varmista tyokappaleen asento. Kun tyokappale kiinitetaan sopivaan tyopenkkiin, sita on parempi kasetellakuin kasin kiinni pidettaessa.
Pida tyokalua tukevassa oteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittain korkeat.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimin pain. Terävista tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Sahkötyokaluun ei saa kiinnittä bilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauktena voi olla sähköiskun vaara. Suositame tarrakiinnitteisiä kilpiä.
Käytä ainoastaan lisāvarusteita, jotka ovat joko sahkötyokalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymä. Vaikka jokin vierasvalmisteinen lisāvaruste sopisikin sahkokoneeseen, se ei valttamattä ole turvallinen käytä.
Muista henkilökohtaiset suojavarusteet. Käytä tyostötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdolista, käytä polysoujainta, kuulosuojainta, suojakäsiniteitäai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevitta hioma- ja materiaalihiukkasila. Varsinkin silmat on suojattava eri tyostotavoilla ilmaan sinkoilevitta hiukkasila. Poly- ja hengityssuojainen taytyy pystya suodattamaan tyostossa syntyvä poly. Pitkäikainen altistuminen melulle saattaea heikentaa kuuloa.
Käytä sopivaa vaatetusta. Välta valjäa, hulmuilevaa vaatetusta, riisu korut pois. Katso, etteivat hiukset, vaatetus ja käsineejt joudu liian lahelle liikkuvia osia. Valja vaatetus, korut tai pitkät hiukset voivat joutua lik kuvien osien valiin.
Ota paan ylapuolella tyoskentelyssa huomion alas putoavia esineita kuten esim. lastuja.
Tapaturmien välttämiseksi on varottava, etteivat kädet, vaatetus tms. osu ulospurkautuvan lastujätteen tielle. Lastujäte voi aiheuttaa viiltohaavoja.
Vielä pyorivää tyokalua ei saa yrittaä irrottaa koneesta, vaan tyokalun on annettava pysähtya. Vakavan työtapaturman yaara.
Tyokalun ilmanottoaukot on puhdistettava saannolli- sesti sopivin apuvalinein (metallisia tyokaluja ei saa kayttaa). Puhallin imee polya moottorin rungon sisaan. Jos metallipitoista polya paasee keräantymaan liikaa, si-ta koituu sahkokiskun vaara.
Magnesiumipitoisia materiaaleja ei saa tyostaa. Tulipalon vaara.
CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa tyostaa. Niiden katsotaan voivan aiheuttaa syopaa.
Akkujen käytö ja käsittely.
Jotta akkuja käsitelläessä välteään vaarat ja riskit - palon- tai rajahdyksen vaara, palovammat, ihovammat ja muut tapaturmat -, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekanisia iskuja. Värārän käsittelyn seuraksena vioittuneesta akusta voi purkautua Haitallista hóryä ja akkunestetta. Akkunestehöryt voivat ársytäa hengitystéita. Iholle paassyt akkuneste voi árstyttäa tai syövytä ihoa.
Jos vialisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden paälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihettava uusiin.
Akkua ei saa viedä lahelle lampolähnte i tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttoän.
Irrota akku aina ensin sahkötyokalusta, ennen kuin ryh-dyt valmistelemaan toitä. Jos sahkötyokalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.
Sähkötyökalu on kytkettä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvilta.
Akku on pidettäva puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sahkötyokalun liitännoistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjä, alkuperäisä FEIN-akkuja, jotka on suunnitelu kyseiseen sahkötyokaluun. Mikäli koneessa käytetään vaärantyyppisiä, vioittuneita, kun-nostetttuja tai kierrätetyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai rajahdyksen vaara.
Noudata latauslaitteen käytöhjeessa annettuja turvaohjeita.
Käisin ja käsivarsiin kohdistuva tärina
Tässa ohjeessa ilmoitettu tärinātas o n mitattu standardin EN 62841 mukaista mittausmenetelmä noudattaen ja sitā voidaan soveltaa verrattaessa sahkötyokalujen arvoja keskenäan. Arvoa voidaan soveltaa myos arvioitaessa alustavasti varinastä aiheutuvaa kuormitusa. Ilmoitettu tärinātas o vastaa sahkötyokalun pääasialisia käytösovelluksia. Mikäli sahkötyokalua käytetaan muhin tarkoituksiin tai siina käytetaan muita lisatarvikkeita tai mikäli tyokalun huolto on puutteellinen, tärinātasaaattaa poiketa tass ilmoitetusta. Siina tapauksessa tärinātasovoi nousta selvasti koko työkohteessa.
Tärinatason tarkan arvioinnin kannalta on tärkeä ottaa huomioon myös ne ajat, joloin sahkötyokalu on kyt-ketty pois pälta sekä ajat, joloin tyokalu on käynissä, mutta sillä ei tyostetamateriaialia. Siina tapauksessa tärinataso voi nousta selvasti koko tykohteessa.
Jotta koneen kayttajä valttyisi tärinān aiheuttamilta haitoilta, on hyvä sopia ylimääräisista turvajärjestelyista, esim. laitia ojeet sahkokoneen ja sen työkalujen huollosta, työvaieiden organisoinnista ja tyoturvallisuudesta.
Terveydelle vaarallisten polyjen kasicttely
Työvaiheissa, joissa työkulla lastutaan materiaialia, voi syntyä vaarallista polyä.
Tietyntyppisen polyn koskettaminen tai hengittaminen voi aiheuttaa allergisia reactioita ja/tai hengitysteiden sairauksia, syopaa tai hedelmallisyyteen vaikuttavia vaurioita. Tallaista polya voi erittya esim.asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, erästa puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvista silikaateista, maalinpoistoaneista, puunsuoja-aineista seké eliontorjunta-aineista. Riskin suuruus polya hengitettäessr iippuu niiden
märästa. Suositamme käytämaan tarkoitukseen sopi
vaa poistoimuria sekä henkilökohtaista suojavarustusta
ja huolehtimaan työpaikan riittävästa tuuletuksesta.
Asbestipitoisen materiaalin työsto on paras jättä
ammattihenkilökunnan hoidettavaksi.
Puupoly ja kevytmallipoly sekä hionnassa syntyvä poly yhdessä kemiallisten aineiden kanssa voivat epasuotuisissa olosuheissa syttyä itsestään palamaan tai aiheuttaa rajahdyksen. Kipinointua polysaillon laheisyydessa on valtettäva, samoin sahkötyokalun ja hiottavan esineen ylikuumenemista. Polysaillö on hyva tyhjentaa ajoissa. Materialin valmistajan tyostoohjeita on noudattava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaialien tyostoön liittyviä märäyksiä.
Työstöohjeita.
Kone ei saa olla käynnissä, kun vaihdealuetta tai pyörimiissuuuntaa vaihdetaan.
Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimiissuunnan valitsin on hyvä asettaa keskiasentoon.
Sahkötyokalun ylikuumenemisen tunnistaa siitä, etta sen impulssit ovat lyhyita ja vajaatehoisia. Anna siloin tyokalun jäahtyä kayttamalla sita joutokäynillä.
Jos konetta käytetään telineessä, se on otettava irti telineestä 50 käytötunnin valein (muista ensin katkaista virta), koneen on silloin oltava käntyilämmin ja se kännetaan 180^ jotta voiteluölj yajaantuu tasaisesti koneen sisällä.
AWBP10 (^**) : Ennen tyokalun kiinnytsta kayttokarasta ja hammasistukan sisakartiosta on poistettava rasva.
Akkujen asianmukainen käsittely.
Varastoi, lataa ja kayta akkua vain akun toimintalampotila-alueella 5^ - 45^ (41^ - 113^) . Akun lampotilan tulee lataustapahtuman alkaessa olla akun toimintalampotila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 - 4 vihrea LED | prosentuaali-nen varaustila | Käytötila |
| punainen jatkuva valo | Akku on lähes tyhja | Akku ladattava |
| punainen vilkkuvalo | Akku ei ole käytövalmiu-dessa | Anna akun lämmetä käytölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste nikyy vain silloin, kun sähkokoneen moottori on pysaytety.
Jos akun varaustila laskee liikaa, elektroninen valvontapiiiri pysayttaa moottorin automaatisesti.
Kunnossapito, huolto.
Raskaisa käytöolosuheissa voi metalleja tyostettaessä koneen sisään keräantyä sahkoä johtavaa metallipolyä. Sahkokone on
siksi hyvä puhdistaa sisälta säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.
Tuotteita, jotka ovat olleet kosketukssessa asbestiin, ei saa lahettä korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jatteen havittamisesta koskevien märäysten mukaisesti.
Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.
Tahan sahkotyokaluun kuulvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Seuraavat osat voi tarvittaessa vaihtaa itse: porais-tukka, lisakahva, koneen vaihtotyokalut, akku
Takuu.
Tuotteeen patee takuu, joka vaaditaan sen tuontimaassa. Sen ohella patee FEINin takuuehdoissa märtämä valmistajakohtainen takuu.
Kaikki tassa kayttoohjeessa mainitut tai kuvissa esitetyt lisatarvikkeet eivat valttamatta kuulu sahkotyokalun toimitussisalttoon.
EU-vastaavus.
CE-tiedonanto koskee vain Europan unionin ja EFTAan (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAmerkinä menettä voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitetuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettä voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, etta täm tuote on käytöohjeen viimeisellä sivulla mainittujen maäräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmaterialiaalit, käytösta poistetut sahkötyokalut sekä lisavarusteet on johdettava kierratykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne havitetään.
Jos akku ei ole taysin tyhja, sen liitin on eristettä vā tarranauhalla oikosulkujen välttamiseksi.
