| Prekės ženklas | Fein |
| Modelis | AWBP 10 Select |
| Produkto tipas | Elektrinis gręžtuvas |
| Maitinimas | Li-Ion akumuliatorius |
| Darbinė temperatūra | 5 °C iki 45 °C |
| Tuščiosios eigos greitis | Nenurodyta |
| Maks. gręžimo talpa plienui | Nenurodyta |
| Maks. gręžimo talpa medienai | Nenurodyta |
| Maks. gręžimo talpa aliuminiui | Nenurodyta |
| Apdirbamos medžiagos | Metalas, mediena, plastikas, keramika |
| Funkcijos | Gręžimas, sriegimas |
| Sukimosi kryptis | Dešinė ir kairė |
| Saugos įranga | Papildoma rankena, rekomenduojama akių ir klausos apsauga |
| Priežiūra | Pripūsti sausą suslėgtą orą į ventiliacijos angas |
| Prieinamos atsarginės dalys | Gręžimo griebtuvas, papildoma rankena, priedai, akumuliatorius |
| Garantija | Pagal šalies, kurioje produktas pateikiamas į rinką, teisės aktus |
| Sertifikatai | CE, UKCA, US |
| Svoris | Nenurodyta |
Dažnai užduodami klausimai - AWBP 10 Select Fein
Naudotojų klausimai apie AWBP 10 Select Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Gręžtuvas PDF formatu nemokamai! Raskite savo instrukciją AWBP 10 Select - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. AWBP 10 Select prekės ženklo Fein.

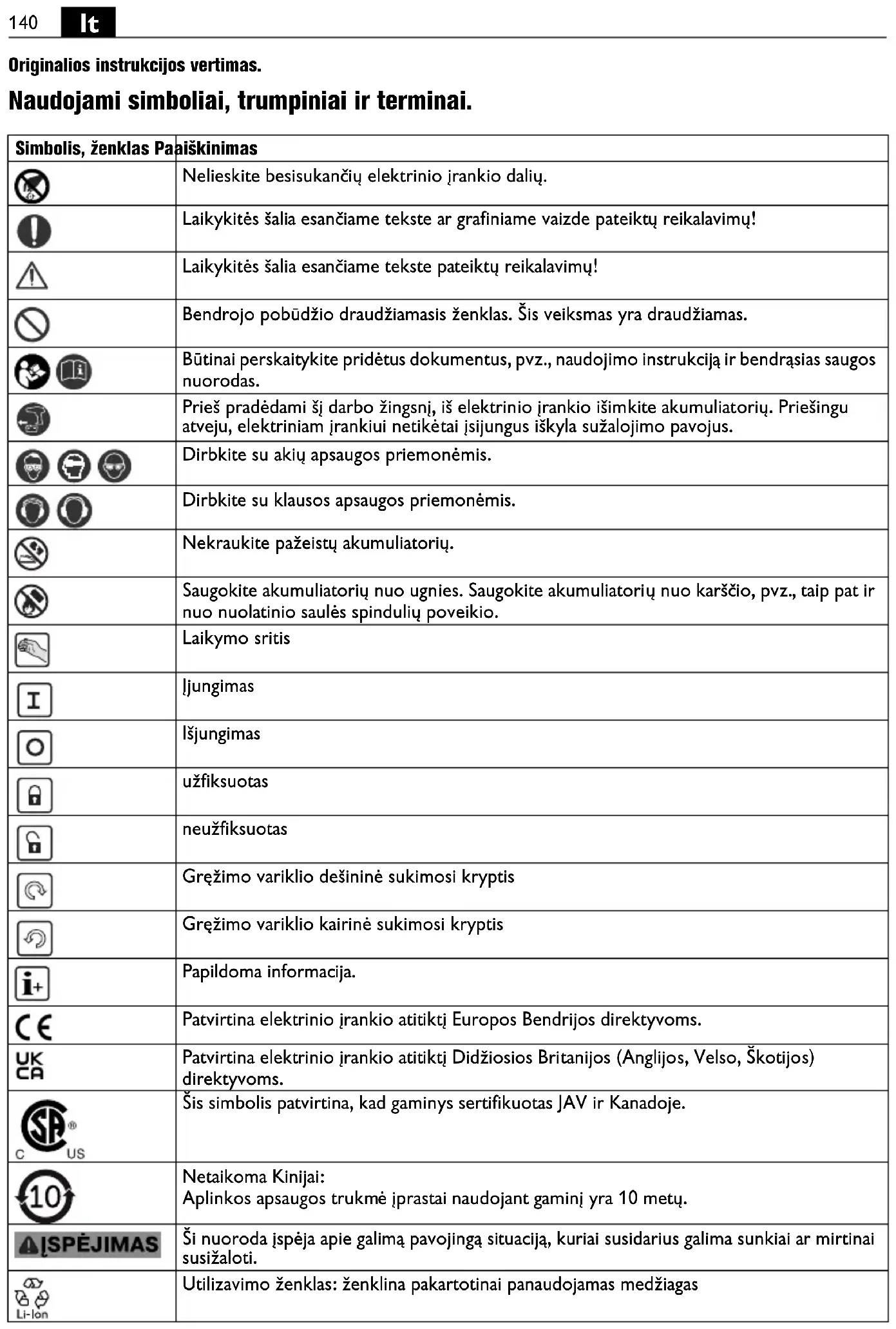

NAUDOJIMO INSTRUKCIJA AWBP 10 Select Fein
Originalios instrukcijos vertimas.
Naudojamisimboliai,trumpinialirterminal.
| Simbolis,Ženklas Papiškinimas | |
| Nelieskite besisukančiç elektrinio jrankio daliu. | |
| Laikykitës šalia esančiame tekste ar grafiniame vaizde pateiktü reikalavimü! | |
| Laikykitës šalia esančiame tekste pateiktü reikalavimü! | |
| Bendrojo povūdžio draudžiamasis Ženklas. Šis veiksmas yra draudžiamas. | |
| Būtinai perskaitykite pridētus dokumentus, pvz., naudiojimo instrukcija ir bendragías saugos nuorodas. | |
| Prieš tradědami ši darbo Žingsnj, iš elektrinio jrankio išimkite akumuliatorić. Priešingu atveju, elektriniam jrankui netikétai jsijungus iškyla sužalojimo pavojus. | |
| Dirbkite su akių apsaugos priemonémis. | |
| Dirbkite su klausos apsaugos priemonémis. | |
| Nekraukite pažeistú akumuliatoriú. | |
| Saugokite akumuliatoriú nuo ugnies. Saugokite akumuliatoriú nuo karšćio, pvz., taip pat ir nuo nuolatinio saulès spindulių poveikio. | |
| Laikymo sritis | |
| I | ljungimas |
| lšungimas | |
| uzfíksuotas | |
| neuzfíksuotas | |
| Grežimo variklio dešininé sukimosi kryptis | |
| Grežimo variklio kairiné sukimosi kryptis | |
| i+ | Papildoma informacija. |
| CE | Patvirtina elektrinio jrankio atitikti Europos Bendrijos direktyvoms. |
| UKCA | Patvirtina elektrinio jrankio atitikti Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
| SPUS | Sis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje. |
| 10 | Netaikoma Kinijai: Aplinkos apsaugos trukmè iprastai naudojant gaminj yra 10 metu. |
| IASPEJIMAS | Ši nuoroda jspëja apie galima pavojinga situacija, kuriai susidarius galima sunkiai ar mirtinai susižaloti. |
| Li-lon | UtilizavimoŽenklas:Ženklna pakartotinai panaudojamas medžiagas |
| Symbolis,Ženklas Paaiškinimas | |
| Nebetinkamus naudoti elektrinius irankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir snugabenkite j antrinių Žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. | |
| Akumuliatoriaus tipas | |
| 1./2. | 1-asis greitis/2-asis greitis |
| Mažas sūkių skaičius | |
| Didelis sūkių skaičius | |
| (**) | gali būti skaičiai arba raidès |
| (Ax-Zx) | Ženklinimas vidinèms reikmèms |
| Ženklas Tarptautinis | vienetas | Nacionalinis vienetas | Paaiškinimas |
| U | V== | V== | Elektros nuolatiné jtampa |
| n0 | /min, min-1, rpm, r/min | /min | Tušćiosios eigos sūkić skaičius |
| n1 | /min, min-1, rpm, r/min | /min | Sūkić skaičius esant apkrovai |
| M... | mm mm Dydis, metrini sriegis | ||
| Ø mm mm Apskritos | dalies skersmuo | ||
| Ø Fe | mm mm Maks. grežinio skersmuo pliene iki | 400 N/mm2- Didelio atsparumo greitapjovis plienas (spiralinis gražtas) | |
| Ø AI | mm mm Maks. grežinio skersmuo aliuminy | e iki 300 N/mm2- didelio atsparumo greitapjovis plienas (spiralinis gražtas) | |
| Ø | mm mm Maks. grežinio skersmuo medienoj | je (spiralinis gražtas) | |
| mm mm Sriegimo jrankis | |||
| d1 d2 d3 | mm mm d1 = griebtuvo užveržimo intervalas | d2 = grežimo veleno jtvaras ((AWBP 10**): grežimo veleno jtvaras ISO 239) d3 = užveržiamojo kakliuko skersmuo | |
| kg kg Masè pagal ,EPTA-Procedure 01" | |||
| Ta | °C °C Leidžiama aplin | kos temperatura | |
| LpA | dB | dB | Garso slègio lygis |
| LwA | dB | dB | Garso galios lygis |
| LpCpeak | dB | dB | Aukšćiausias garso slègio lygis |
| K... | Paklaida | ||
| a | m/s2 | m/s2 | Vibracijos emisijos verté pagal EN 62841 (triju krypćić atstojamasis vektorius) |
| a h,D | m/s2 | m/s2 | Vidutinè vibracijos verté, grežiant metala |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Tarptautinès matavimo vienetu sistemas SI baziniai ir išvestiniai vienetai. | |
Jus saugumui.
ISPEJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimu gali trenkti elektros smugis, kilti gaisras, galima susizaloti ar suzaloti kitus asmenis.
Issaugokite šia instrukcija, kad ir ateityje galétumete ja masinaudoti.
Nepradékite naudoti šio elektrinio jrankio, kol atidžiai neperskaitéte ir gerai nesupratote šios naudojimo instrukcios bei pridétu „Bendruju
saugos nuorodu4 (leidinio numeris 3 41 30 465 06 0). Issaugokite isvardytus dokumentus, kad ir ateityje galétuméte jais pasinaudoti, ir atiduokite juos kartu su elektriniu jrankiu, jei perduodate ar parduodate jj kitam savininkui.
Taip pat laikykites specialiuju nacionaliniu darbo saugos reikalavimu.
Elektrinio jrankio paskirtis:
rankomis valdoma grezimo masina, skirta naudojimui su FEIN aprobuotais darbo irankiais ir papildoma iranga grezimo j metala, mediana, plastika ir keramika bei sriegimo darbams nuo atmosferos poveikio apsaugotoje aplinkoje.
Grežimo mašina néra skirta anglies pluostu armuotiems plastikams apdirbti.
Saugos nuorodos darbui su grzeimo masinomis.
Saugos nuorodos visiens darbams.
Naudokite pagalbine (-es) rankena (-as). Nesuvalde jrankio, galite susizeisti.
Jei atliekate darbus, kuriu metu darbo irankis gali kliudyti paslaptus elektros laidus, elektrini iranki laikykite tik uz izoliuotu rankenu. Prisilitetus prie liao, kuriuo teka elektros srove, taip pat ir metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.
Saugos nuorodos naudojant ilgus graztus.
Jokiu budu nedirbkite didesniu sukui skaicium negu graztui leidziamas maksimalus sukui scaicius. Dirbant didesniu sukui skaiciumi graztas, kai laisvai sukasi be salycio su ruosiniu, gali lengvai sulinkti ir suzeisti.
Grežimo operacija visada praděkite mažu sūkiu skaïciumi, gražtui liečiantis su ruosiniu. Dirbant didesniu sūkiu skaïciumi gražtas, kai laisvai sukasi be salycio su ruosiniu, gali lengvai sulinkti ir sužeisti.
Gražto pernelyg smarkiai nespauskite; spauskite tik isilgine kryptimi. Gražtas gali sulinkti ir lužti, del to galite nasuvaldyti jrankio ir susižeisti.
Specialiosios saugos nuorodos.
Atkreipkite demesi i pasleptus elektros laidus, duju vamzdynus ir vandentiekio vamzdzius. Pries pradedami dirbti, darbo sritj patikrinkite, pvz., metalo iezikliu.
Itvirtinkite ruosinj. Saugiau dirbti, kai ruosinys jtvirtantas verzimo jrangoje nei laikomas rankoje.
Tvirtai laikykite elektrini iranki. Galimas trumpalaikis didelis reakcijos jegu momentas.
Nenukreipkite elektrinio irankio i save,Kitus asmenis, gyvunus.Astrusir jkaite darbo irankiai kelia suzalojimo pavoju.
Draudžiama prie elektrinio irankio prisukti ar prikniedyti lenteles ar zenklus. Pažeista izoliacija neapsaugo nuo elektros smugio. Naudokite klijuojamuosius zenklus.
Nenaudokite jokios papildomos irangos, kurios specialiai nesukure arba neaprobavo elektrinio irankio gamintojas. Tai, kad papildoma iranga galima pritvirtinti prie irankio, nereiska, kad bus saugu naudoti.
Dirbkite su asmeninemis apsaugos priemonemis. Atitinkamai pagal atliekama darba uzsidekite viso veido apsaugos priemones, akiu apsaugos priemones ar apsauginius akinius. Jei nurodyta, uzsidekite apsaugini respiratoriu nuo dulkiu, klausos apsaugos priemones, apsaugines pirstines ir specialia prijuoste, kuri apsaugos jus nuo smulkiu slifavimo ir ruosinio daleliu. Akys turi buti apsaugotos nuo skrijanciu svetimkuniu, atsirandanciu atliekant ivairius darbus. Respiratorius arba apsaugine kauke turi isfiltruoti darbo metu kylancias dulkes. Del ilgalaikio ir stipraus triuksmo poveikio galite prarasti klausa.
Devekite tinkama apranga. Nedevekite placiu drabuiziu ir papuosalu. Saugokite plaukus, drabuzius ir pirstines nuo judziu jrankio daliu. Laisvus drabuzius, papuosalus, ilgus plaukus judzios dalys gali jtraukti.
Atlikdami darbus virš galvos saugokités krentanciu daiktu, pvz., drožliq.
Kad apsisaugotumete nuo suzalojimu, rankas, drabuzius ir kt. laikykite toliau nuo besisukanciu drozliu. Drozlès gali suzaloti.
Nebandykite isimti darbo jrankio, kaijis dar sukasi. Galite sunkiai susizaloti.
Nemetaliniais irankiais reguliarai valykite elektrinio
irankio ventiliacines angas. Variklio ventilatorius j
korpusa traumatia dulkes. Jei metalo dulkiu prisirenka per
daug, iskyla elektros smugio pavojus.
Neapdorokite medziagu, kuriq sudetyje yra magnio.
Kyla gaisro pavojus.
Akumulatoriaus (akumulatoriu bloko) naudojimas.
Kad dirbdami su akumulatoriais isvengtumete nudegimo, gaisro, sprogimo, odos suzalojimo ir kitokiq pavoju, laikykites siu nuorodu:
Akumulatorius isardyti, atidaryti ar pjaustyi draudziama. Saugokite akumulatorius nuo mechanini smugi. Pazeidus akumulatoriuy ar netinkamai jj naudojant, gali susidaryti kenksmingi garai ir istketi skystis. Garai gali sudirginti kvepavimo takus. lstkjet es akumulatoriaus skystis gali sudirginti arba nudeginti oda.
Jei is paazeisto akumulatoriaus istkèjes skystis apliejo šalia esancius daiktus, užterstas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.
Saugokite akumulatoriuy nuo karšćio ir ugnies. Nelaiky kite akumulatoriaus tiesioginiuose saules spinduliuose.
Akumulatoriq iš originalios pakuotas išimkite tik tada, kai ji reikia naudoti.
Pries pradedami elektrinio irankio prieziuros ar remonto darbus, isimkite is jo akumulatoriai. Netikétai jsijungus elektriniam irankuii, iškyla sužalojimo pavojus.
Akumuliatori išimkite tik tada, kai elektrinis irankis ijsjungtas.
Akumulatorius saugokite nuo vaiku.
Akumulatoriu laiky kite svaru ir apsaugota nuo dregmes bei vandens. Uzterstas akumulatoriaus ir elektrinio jrankio juntgis nuvalkyite sausu, svariu skudureliu.
Naudokite tik nepaëistus originalius FEIN akumulatorius, skirtus jusj elektriniam jrankuii.
Dirbant su netinkamais, pazeistais, remontuotais, perdarytais, falsifikuotais ar kitu gamintoju akumuliatoriais arba tokius akumulatorius kraunant, iskyla gaisro ir (arba) sprogimo pavojus.
Laikykitës akumuliatoriaus kroviklio naudojimo instrukcijoe pateiktu saugos nuorodu.
Plastakas ir rankas veikianti vibracija
Sioje instrukcijoe pateiktas vibracijos lygis buvo i smatuotas pagal EN 62841 normoje standartizuota matavimo metod, ir lyginant elektrinius jrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai jvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio irankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai prižürimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visa darbo laikotarpj gali Žymiai padideti.
Norint tiksliaj jvertinti vibracijos poveikj, reikia atsižvelgti irj laika, per kuri prietaisas buvo ijsjungtas arba, hors ir veike, bet nebuvo naudiojas. Tai jvertinus, vibracijos poveikis per visa darbo laika Žymiai sumazés.
Dirbančiajam nuo vibracijos poveikio apsaugoti
paskirkite papildomas apsaugos priemones, pvz.:
elektrini ir darbo jrankiu technine priežiura, ranku
sildyma, darbo eigos organizavima.
Kaip elgtis su kenksmingomis dulkémis
Siuo jrankiu apdorojant medziagas susidaro dulkés.
Pavojingos gali buti dulkés, pvz., asbesto ir medziagu,
kuriu sudetye yra asbesto, dazu, kuriu sudetye yra
svino, metalu, kai kuriu rushi medienos, mineralu,
medziagu, kuriu sudetye yra uolienu, silikato daleliu,
dazu tirpkliu, medienos apsaugos priemoniu,
neapauganciu dazu. Jkvepus tokiu dulkiu ir nuo salycio
su tokiomis dulkemis gali kilti alergines reakcijos,
kvépavimo taku ligos, vžiniai susirgimai ir vaisingumo
sutrikimai. Rizika, kylanti jkvepus dulkiu, prikauso nuo
dulkiu koncentracjos darbo vietoje. Naudokite
esamoje situacijoje tinkama jranga susidarancioms
dulkems nusiurbt bei asmenines apsaugos priemones in
pasirupinkite geru védinimu darbo vietoje. Medziagas,
kuriu sudetye yra asbesto, apdoroti patikekite specialists.
Medienos ir lengvju metalu dulkès, karsti slifavimodulkiir cheminiu medziagu misiniai, esant nepalankioms salygoms, gali savaime uzsidegtiar sukeltisprogima. Saugokite, kad kibirksciu srautas nebutu nukreiptas j dulkiu surinkimo dezute, kad elektrinis irankis ir slifujoamas ruosinys nejkaistu; laiku iustinskite dulkiu surinkimo dezute, laikykites ruosinio gamintojo pateiktup apdorojimo nuorodu bei jusu szalye galiojanciu atitinkamu medziagu apdorojimo taisykliu.
Valdymo nuorodos.
Pavaros pakopas ar sukimosi kryptj keiskite tik tada, kai variklis neveikia.
Sukimosi krypties perjungiklj nustatykite j vidurine padeti, kad, pvz., transportuodami, isvengtumete netiketo ijungimo.
Perkaites elektrinis jrankis veikia trumpais, silpnais impulsais. Palaukite, kol tušciaja eiga veikiantis elektrinis jrankis atvés.
Jei elektrini jirankj naudojate stacionariai grezimo stove, kad butu uztikrintas tolygus tepimas, kas 50 veikimo valandu isjungta, bet dar jsilusi, jrankj nuimkite nuo stovo ir apsukite jj 180^
AWBP10 (^**) : Pries montuodami nuo pavaros suklio ir griebtuvo vidinio kugio nuvalykite tepalus.
Kaip elgtis su akumulatoriumi.
Akumuliatoriu laiky kite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperaturos ribose 5^ - 45^ (41^ - 113^) . Akumuliatoriaus temperatura jkrovimo operacijos pradzioje turi buti eksploatavimo temperaturos ribose.
| Šviesadiodis indikatorius | Reiksmé Operaciţia | |
| 1-4Žaìi šviesadiodžiai indikatorialiai | Procentiné jkrova | Eksploatavimas |
| Raudona nuolatinené šviesa | Akumuliatorius beveik išsikrovës | Akumuliatorių jkraukite |
| Raudona mirksinti šviesa | Akumuliatorius néra paruoostas naudoti | Palaukite, kol akumuliatoriaus temperatura pasieks eksploatavimo temperatūros ribas, ir akumuliatorių jkraukite |
Tikroji akumuliatoriaus jkrovos bukle procentais rodoma tik esant sustabdytam elektrinio jrankio varikliui.
Nustacius, kad netrukus akumulatorius visiskai issikraus, elektroninis itaisas automatiskai isjungia variklj.
Technine prieziura ir remonto dirbtuvès.
Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidziu dulkiu.
Elektrinio jrankio vidu per ventiliacines angas daznai prapuskite sausu suslégtu oru, kuriame nera alyvos.
Gaminius kurie lietesi su asbestu, draudziama perduoti remontui. Asbestu uzterstus gaminius salinkite pagal jusu salyje asbesto turinciu atlieku tvarkyma reglamentuojancius teses aktus.
Atnaujinkite pasenusius ir nusitrynusius lipdukus ir ispéjamásias nuorodas.
Šio elektrinio jrankio atsarginiu daliu naujausia sarasa rasite internete www.fein.com.
Šias dalis, jei reikia, galite pakeisti patys: griebtuva, papildoma rankena, darbo jrankius, akumuliatoriú.
lstatyminé garantija ir savanoriskagamintojo garantija.
Gaminui jstatyminé garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius jstatyminius aktus. Be to, FEIN suteikia garantija pagal FEIN gamintojo garantinj răsta.
Jusu elektrinio irankio tiekiamame komplekte gali buti tik dalis sioje naudojimo instrukcijoe aprasytos ar pavaizduotos papildomos irangos.
Atitikties deklaracija.
CE deklaraciona gialoja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) salyse ir tik ES arba ELPA rinkai skirtiems gaminiums. Pateikus gaminj ES rinka, UKCA zenklas netenka galios.
UKCA deklaracija galoja tik Jungtinës Karalystës (Anglios, Velso ir Skotijos) rinkai ir tik Jungtinës Karalystës rinkai skirtiems produktams. Pateikus gaminj i JK rinka, CE zenklas netenka galios.
Firma FEIN savo atsakomybès ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapye nurodytus specialiuosius reikalavimus.
Technine byla laikoma:
C. & E. Fein GmbH,
Aplinkosauga, šalinimas.
Pakuotés, nebetinkami naudoti elektrinai jrankiai ir papildoma jranga turi buti perdirbami aplinkai nekenksmingu budu.
Utilizuoti atiduokite tik išsikrovusius akumulatorius. Jei akumulatoriai nera visiskai išsikrove, kad apsaugotumete nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniaja juosta.
Parsledziet elektroinstrumenta parnesumus vai griesanas virzenu tikai laika, kad ta dzinejs negriezas.
Atbilstibas deklacija.
CE apliecinajums ir derigs tikai Eiropas Savienibas un EBTA (Eiropas Brivas tirdzniecibas asociacijas) valstim un tikai izstradajumiem, kas paredzeti ES vai EBTA tirgum. Pec izstradajuma laisanas ES tirgu UKCA zime zaude derigumu.
UKCA apliecinajums attiecas tikai uz Lielbritanijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstradajumiem, kas paredzeti Apvienotas Karalistes tirgum. Pec produkta laisanas ES tirgu CE zime zaude derigumu. Firma FEIN ar pilnu atbildibu deklare, ka sis izstradajums atbilst sis lietoanas pamacibas pedej a lappuse minetajam speka esosajam direktivam.
Tehniska dokumentacija no: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
