Produkttype	4-i-1 hageredskapsmulti (kantklipper, gressklipper, hekketrimmer, motorsag)
Merke	PowerPlus
Modell	POWDPG7553
Strømforsyning	40 V (Li-ion batteri, ikke inkludert)
Motortype	Børsteløs
Akseldiameter	26 mm
Akseltype	Rett
Lav vibrasjonssystem	Ja
Håndtakstype	D-håndtak
Hekketrimmer - Bladlengde	420 mm
Hekketrimmer - Klippebredde	22 mm
Hekketrimmer - Dobbeltsidig blad	Ja
Hekketrimmer - Rotasjonshastighet	1 200 min⁻¹
Motorsag - Klippelengde	175 mm
Motorsag - Kjedets hastighet	7 m/s
Motorsag - Automatisk smøring	Ja
Kantklipper - Klippebredde	255 mm
Kantklipper - Rotasjonshastighet	7 000 min⁻¹
Gresstrimmer - Klippebredde	320 mm
Gresstrimmer - Tråddiameter	2,0 mm
Gresstrimmer - Spolelengde	5 m
Lydtrykknivå	101 dB(A)
Garantert lydeffektnivå	94 dB(A)
Vibrasjon (vektet verdi)	4,3 m/s² (K=1,5 m/s²)
Garanti	36 måneder

Ofte stilte spørsmål - POWDPG7553 PowerPlus

Hvilke tilbehør følger med PowerPlus POWDPG7553?

Pakken inneholder: 1 hekketrimmertilbehør, 1 motorsagtilbehør, 1 kantklipper/gressklippertilbehør, 1 spole, 1 klippeblad, 1 bæreselet, 1 sverddeksel, 1 bladdeksel, 1 beskyttelse, 1 pipenøkkel, 1 sekskantnøkkel, 1 kjetting, 1 sverd og bruksanvisning. Batteri og lader selges separat.

Hvordan lader jeg batteriet og hva betyr laderens indikatorlamper?

Koble laderen til en stikkontakt. Når lampen lyser grønt fast, er laderen klar. Blinkende rødt indikerer lading pågår. Fast grønt betyr lading fullført. Hvis grønt og rødt lyser fast, er batteriet eller laderen skadet. Lading kun mellom 4 °C og 40 °C.

Hvordan monterer jeg motorsagen på verktøyet?

Plasser kjedet i sporet på sverdet, monter sverdet på sverdbolten og kjedet på kjedetannhjulet. Stram kjedet ved å skru strammeskruen med klokken, sett på dekselet og stram mutteren. Kontroller rotasjonsretningen som er angitt på dekselet.

Hvilken olje brukes til kjedet og hvordan fyller jeg på?

Bruk spesialolje for sagkjede. Oljebeholderen (kapasitet ca. 100 ml) er nær sverdet. Sjekk nivået via indikatoren og fyll opp til merket 'MIN' ved behov. Smøringen er automatisk når motoren går.

Hvordan starter og stopper jeg verktøyet?

For å starte, trykk først på hovedbryteren, deretter på sikkerhetsbryteren, og til slutt på avtrekkeren. For å stoppe, slipp avtrekkeren.

Hvilke viktige sikkerhetstiltak gjelder for hekketrimmeren?

Hold alltid verktøyet med begge hender, bruk vernebriller og egnet utstyr. Før vedlikehold, koble fra batteriet. Ikke klipp nær strømledninger. Kontroller bladet for skader før bruk.

Hvordan bytter jeg metallbladet på kantklipperen?

Bruk forsterkede hansker. Sett sekskantnøkkelen i hullet under bladet for å låse mottaksskiven. Løsne mutteren (venstregjenger) med nøkkelen. Bytt bladet, sett deretter på klemmeskiven, ringen og mutteren, og stram mot klokken.

Hvilket regelmessig vedlikehold anbefales for motorsagen?

Før hver bruk, kontroller maskinens tilstand og stram skruene. Etter 10 timer, rengjør og smør sverdet, kontroller kjedet (sliping eller utskifting) og kjedetannhjulet. Rengjør regelmessig ventilasjonsåpningene.

Hva gjør jeg hvis sagkjedet setter seg fast under kutting?

Ikke prøv å tvinge sagen. Stopp motoren umiddelbart og koble fra batteriet. Bruk en vektstang eller kile for å løsne kjedet. Inspiser skjæreområdet før du fortsetter.

Hva er garantien for PowerPlus POWDPG7553?

Garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker material- og produksjonsfeil, men ikke normal slitasje (batterier, ladere, blader, etc.) eller skader forårsaket av feil bruk. Ta vare på kjøpsbeviset.

BRUKSANVISNING POWDPG7553 PowerPlus

Verktøyet er beregnet på følgende bruksområder:

• Krattkutter (med rundt metallblad): Krattkutteren er beregnet på ä kutte ugress og klatreplanter. Den pågressive brukes til andre formål. Bruk aldri verktøyet til ä kutte trær. Kutt aldri objekter med en diameter på over 13 mm.
• Gresstrimmer (med kuttehode og nylon kuttetrad): Gresstrimmeren er beregnet på a trimme gress. Den mA ikke brukes til andre formál.
• Hekktrimmer (utstyrt med bajonetblad): Trimmeren er beregnet på â brukes til â trimme hekker og busker med en diameter på maksimalt 24 mm.
• Motorsag: dette verktøyet et tiltenkt trimming av grener i trær.
  Ikke bruk verktøyet til andre formål enn de som beskrives i/DDne handboken. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du leseijkeveiledningen noye formaskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson ma ogsa bruksanvisingen folge med.

2 BESKRIVELSE (FIG. A)

1. Blad
2. Drivaksel
3. Bryterutloser
4. Sikkerhetsbryter
5. Selefeste
6. Vern
7. Kuttetrad
8. Knott

9. Las

10. Hovedbryter/batteriindikator

11. Rundt handtak
12. Spak
13. Knott

Motorsaganordning

1. Pipenokkel
2. Deksel til motorsagsverd
3. Mutter
4. Sagkjede

5. Sverd

6. Kjedetannhjul

7. Kjedehjul
8. Kjedestrammerskrue
9. Oljedisenser
10. Oljelokk
11. Olijetank
12. Oljejusteringsskrue
13. Oljeniväindikator
14. Lås til

hekktrimmerredskapet

1. Mekanisme for a lase/frigjore
2. Händtak
3. Sikkerhetsspak
4. Batteripakke (IKKE INKLUDERT)
5. Utolserknapp for batteripakke
6. Lader (IKKE INKLUDERT)
7. Batterikapasitetsindikator
8. Knapp for batterikapasitetsindikator

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pā pakkematerialine sā lenge som mulig, helst til slutten av garantiperioden. Deretter mā du kaste det i ditt lokale avfallssystem.

POWDPG7553 NO

ADVARSEL: Pakkematerialer er/DDle leketoy! Barna ma/DDleke med plastposer! De utgjor en kvelningsfare!

1x krattkutteranordning
1x motorsaganordning
1x trimmer/krattkutteranordning
1xspoie
1x kutteblad
1xbaeresele
1x sverddeksel

1x bladdeksel
1x skjerm
1x pipenokkel
1x pipenokkel
1x kjede
1x sverd
1x instruksjonshandbok

Hvis du oppdager manglende eller skadede deler, ma du ta kontakt med forhandleren.

4 SYMBOLER

Folgende symbolene brukes i donne bruksanvisingen aller pa maskinen:

	Symboliserer risiko for personskader eller skader på verktøyet.		Bruk av vernesko anbefales.
	Les manualen påBruk.		Bruk hansker.
	Bruk hørselsvern. Bruk vernebriller.		Vær oppmerksom på gjenstander som kastes eller sprettter tilbake.
	Du på aldribruke klipperen+når det regner, eller+når luften er fuktig, da fuktighet skaper fare for støt.		Hold eventuelle tilskuere på minst 15 m avstand.
	Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel (kun for lader).	CE	I samsvar med vesentlige krav i EU-direktivet(ene).
	Ikke utsett lader og batteripakke for vann.		Batteri og lader på ikke brennes.
MAX.40°C	Omgivelsestemperatur maks. 40 °C (kun for batteri).		Bruk batteri og lader kun i lukkede rom.
	Bruk pustebeskyttelse ved støvutvikling.

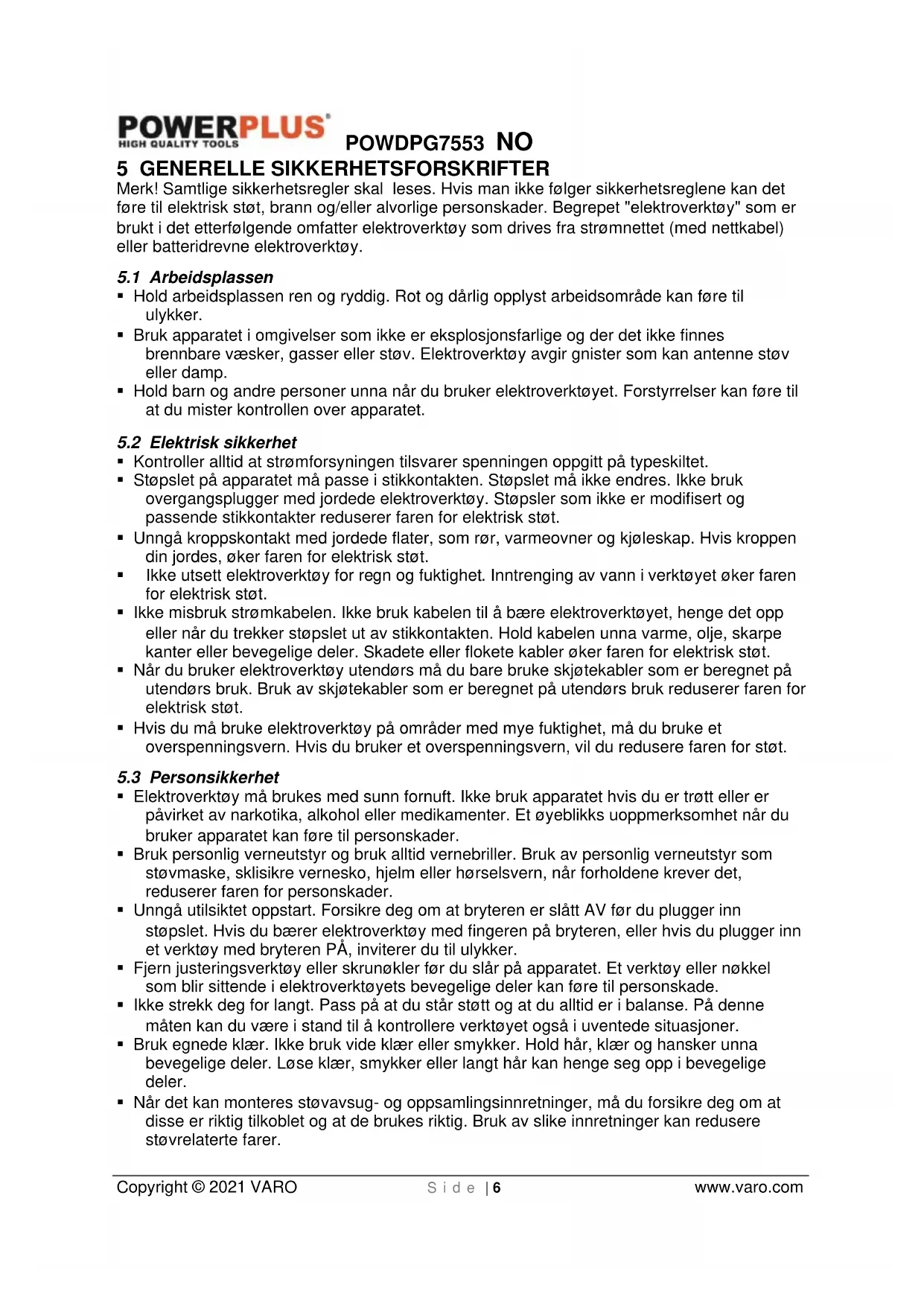

5 GENERELLE SIKKERHETSFORSKRIFTER

Merk! Samtige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfolgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeitsplassen

• Hold arbeidsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fere til ulvkker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømforsvningen tilsvarer spenningen oppgitt på typeskiltet.
• Stopslet på apparatet på passare i stikkontakten. Stopslet på违法犯罪 endres. Ikkebru korgangsglugger med jordele elektronverktøy. Stopsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk stat.
• Unngå kroppskontakt med jorde de flater, som rør, varmeovner og kjoleskap. Hvis kroppen din jordes, øker faren for elektrisk stat
• Ikke utsett elektroverktøy for regn og fuktighet. Inntreng av vann i verktøyet øker faren for elektrisk stat.
• Ikke misbruk stromkabelen. Ikke bruk kabelen til Å bære elektroverktøyet, henge det opp eller när du trekker stopslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.
• Nár du bruker elektroverktóy utendørs mä du bare bruke skjøtekabler som er beregnet pa utendørs bruk. Bruk av skjøtekabler som er beregnet pa utendørs bruk reduserer faren for elektrisk stæt.
• Hvis du ma bruke elektroverktøp på omrader med mye fuktighet, ma du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trottller er pavirket av narkotika, alkohol eller medikamenter. Et oyebliks uoppmerksomhet nr du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørsvern, nr forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
  Fjern justeringsverktoy ell skrunokler for du slar pa apparatet. Et verktoy ell nokkel som blir sittende i elektroverktovets bevegelige deler kan fore til personskade.
• Ikke strekk deg for langt. Pass pà at du stár stött og at du alltid er i balanse. Pá denen maten kan du yære i stand til à kontrollere verktävet også i uventede situación.
• Bruk egnede klær. Ikkebruik vide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker eller langt hr kan henge seg opp i bevegelige deler.
• Nár det kan monteres støvavsug- og oppsmilingsinnretninger, ma du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere stvrelaterte farer.

POWDPG7553 NO

• Ikke overbelast apparatet. Bruk riktig elektronverktøy i forhold til arbeidet som skal utføres. Korrekt elektronverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er bereqnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan.slå det på og av. Hvis det ikke lenger er mulig Å kontrotlere elektroverktøyet med bryteren, er det farlig ÅBruke og mA repareres
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør erler setter bort verktøyet. Disse forholdsgrelige forhinder at apparatet startes utilsiktet.
• Oppbevar elektroverktoy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 bruksanvisningen bruke apparatet. Elektroverktoy er farlige nár de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, ikke klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler for du braker verktoyet. Mange ulykker skyldes darelig vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer minre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med这部分 bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til annet enn tiltenkt formal kan føre til farlige situacioner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6YTTERLIGERE SIKKERHETSADVARSLER

6.1 Krattkutter/trimmer

• La ikke personer som ikke er kjent med krattkutteren/tradtrimmeren allerppe instruksjonene bruke dette verktoyet. Krattkuttere og tradtrimmere er farlige i hendene pabrukere som ikke har fatt opplaering.
• Sørg for at alle som bruker krattkutteren/tradtrimmeren har lestBruksanvisningen.
• La aldri personer som/DD er kjent med disse instruksjonene, personer (inkludert barn) med reduserte fysiske, sensoriske ell mentale evner, ell som mangler erfaring og kunnskaper, bruke verktovet. Lokale forskritter kan begrense brukerens alder.
• Bruk verktøyet ytterst forsiktig og stor oppmerksomhet.
• Bruk bare utstyret hvis du er i god fysisk form. Utfør alt arbeid rolig og forsiktig. Bruk sunn fornuft og husk at operatoren eller brukeren er ansvarlig for ulykker og farer som oppSTAR for andre personer eller deres eiendom.
• Bruk aldri utstyret etter inntak av alcohol ellr narkotika, eller his du faler deg trtt ell er darrlig.
• Unngà utilsiktet start. Bær ikke batteridrevet utstyr med fingeren på bryteren. Pass på á slå av;nár du setter inn en batterikassett.
• Motoren må straks slås av hvis utstyret viser tegn på problemer eller at den ikke fungerer normalt.
• Slå av og ta ut batterikassenet mens du hviler og nár du forlater utstyret uten tilsyn, og legg det på et trygt sted for a forbhindre skader på andere eller utstyret.
• Ikke tving utstyret. Det vil gjore en bedre jobb og med minre sannsynlighat for fare for skader i den hastigheten den ble designet for.
• Ikke strekk deg for langt. Sørg for at du alltid har godt fotfeste og balanse.

6.2 Hekktrimmer

Forsiktig! Vær oppmerksom på elektriske ledninger.

Unnga a bruke hekktrimmeren hvis det er andre personer, spesielt barn, i nærhen.
Hvis kutteenhetenkommen i kontakt med fremmedlegemer, eller hvis de normale driftslydene plutselig forandrer seg, uller hvis vibrasjonen i hekktrimmeren forsterkes, ma du umiddelbart stanse motoren sik at hekktrimmerens bevegelser stanser. Trekk ut stopselet erler fiern batteriet, og gior deretter folgende:

i. Se etter skader.
ii. Kontroller om noen av delene har Iøsnet, og stram til alle Iøse deler.
iii. Skift ut skadede deler med tilsvarende resvedeler erler f de skadede delene reparert.

• Skru av verktøyet og fjern stopselet fra stikkontakten eller fjern batteriet før:

i. Rengjering aller fjerning av materialer som har før til tilstopping.
ii. Inspeksjon, service aller reparasjonsarbeid på hekktrimmeren.
iii. Justering av kutteenhetens arbeidsposisjon.
iv. Du forlater hekktrimmeren lar den ligge uten tilsyn.

Pass p à at hekktrimmeren er plassert i en av de indikerte arbeidsposisjonene fôr du starter motoren.
Du ma aldri bruke hekktrimmeren hvis kutteenheten er defekt eller svert slitt.
For a redusere faren for brann, ma du huske a alltid kontrollere at motoren er fri for smuss og Iov.
- Husk à kontrollere at alle händtak og sikkerhetsanordninger er montert hver gang du skal bruke hekktrimmeren. Bruk aldri en hekktrimmer som mangler deler uller som har blitt modifisert pa et vis som ikke er godkjent.
- Bruk alltid begge hender his hekktrimmeren er utstyrt med to händtak.
Vær alltid oppmerksom på omgivelsene dine, og vare spesielt bevisst på potensielle farer som du kanskje ikke kan hare på grunn av støyen fra hekktrimmeren.
- Hold ledningen borte fra kutteområdet. Under bruk kan det hende at ledningen blir skjult av busker, og da er det en risiko for at man utilsiktet kan kutte den med bladet.
Pass pà at du alltid holder trygg avstand til kuttebladet. Unngå Å fjerne kuttet materiale ell holde pà materiale som skal kuttes mens bladene er i bevegelse. Kontroller at bryteren er skrudd av För du fjerner materiale som har satt seg fast. Et kort øyeblikks uoppmerksomhet nár du bruker hekktrimmeren, kan fore til alvorlig personskade.
Barn mä aldri bruke hekktrimmeren.
- Forsikre deg om at motoren er skrudd av, at stopselet er trukket ut av stikkontakten, ellr at batteriet er fjernet, og at alle roterende deler er i ro for du starter enhver form for vedlikehold ellr inspeksjon, ellr his redskapet skal legges bort til oppbevaring. Gi maskinen tid til a kjole seg ned for du utforer inspeksjon ellr justeringer o.l.
Bae alltid hekktrimmeren i handtaket og pase at kuttebladet icke er i bevegelse. Sett alltid pa dekslet pa kutteenheten nar du transporterer hekktrimmeren ell er setter den bort for oppbevaring. Riktig handtering av hekktrimmeren reduserer risikoen for personskade forarsaket av kuttebladene.

6.3 Motorsag

• Ikke bruk sagen med en hand! Dette kan resultere i alvorlige skader tilBrukeren, hjelpere og tilskuere. En motorsag er utformet for bruk med to hender.
• ikke bruk sagen nár du er sliten, eller under pavirkning av narkotika, alkohol eller medisiner.

POWDPG7553 NO

• bruk sikkerhetsstovler, klaer som sitter godt, beskyttelseshansker, og oye-, horsels- og hodebeskyttelse
• Ikke la andre personerkommen nær nár du starter eller bruker motorsagen. Hold tilskuere og kjaeledvr yekk fra arbeidsplassen.
• Ikke begynn Å sage För du har et ryddig arbeidssted, stabilt underlag og en planlagt tilbaketrekningsrute fra treet som faller.
• Hold alle kroppsdeler vekk fra motorsagen mens motoren er i bruk.
  Frdu startermotoren, forsikredeqom at kiedetpagsagen ikke bererne.
  Bae ragen fsigma motoren har stoppet, med sverdet og sagkjedet bakerst, og lvdddemperen vekk fra kroppen.
• Ikke bruk en motorsag som har blitt ødelagt, feiljustert ullustendig/ feilaktig montert i henhold til sikkerhetsforskriftene. Forsikre deg om at motorsagen stopper nár gassregulatoren er frakoplet
• Slá av motoren För du legger ned motorsagen.
  Vær ytterst forsiktig nár du sager sma busker og unge trær fordi tynne materialer kan henge seg opp i kiedet og bl kastet mot deg eller fere til at du mister balansen.
• Nár du sager en grén som stär i spenn, vær forberedt på tilbakekast sä du ikke blir truffet;nár spennet i trefibre ne blir frigiort.
• Sørg for at händtakene er tørre, rene og fri for olie eller pensinblanding.
• Motorsagen mä kun brukes på steder med god ventilasjon.
• Ikke bruk en motorsag oppe i et tre medindre du har undergatt spesiell trening for dette.
• All service, bortsett fra de ting som forekommer i brauksanvisingens sikkerhetsvedlikeholdsinstrukser, bør utfores av kompetent motorsag personale.
• Nár du transporterer motorsagen bør du bruke den spesielt egnede sliren for sverdet
• Ikke bruk motorsagen ved, eller i nærheten av brannfarlige væsker eller gasser, enten de er utendørs eller innendørs. Dette kan resultere i eksplosion eller brann.
• Bruk riktig redskap: kun ved ma sages. Ikke bru k motorsagen til andre formal enn det den opprinnelig er ment for. Bruk f.eks. Ikke motorsagen til a sage plastikk, mur ell er andre materialer som ikke er ay tre.
• En frotegangsbruker bør få praktisk veiledning til a bruke motorsag og verneutstyr av en erfaren bruker
• Ikke prøv Å holde sagen med bare en hand. Du vil ikke ha kontroll over reaktivive kreffter og du kan miste kontrollen over sagen, som kan resultere i at sperren og kjected sklr erller hopper langs grenen eller tømmertokken.
• Bruk aldri motorsagen innendørs. Giftige gasser produseres nár forbrenningsmotoren startes opp, disse gassene kan vare bade fargeløse og luktfrie. Bruk av dette redskapet kan produsere støv, dis og røyk som ineholder kjemikalier som kan forårsake problemer nár det gjelder kroppens vitale organer. Vær oppmerksom pa farlig støv, dis (slik som sagspon eller olietåke fra kiedesmøring) og beskytt deq skikkelig mot dette.
• Bruk hansker og forsikre deg om at händen din er varm. Utvidet bruk av motorsager som utsetterBrukeren for vibrasjoner kan vare ársak til hvit vibrasjonsfinger; vennligst bruk hansker og hold händen varm. Hvis noen av symptomene på hvit vibrasjonsfinger forekommer, sok medisinsk hjelp øyeblikkelig.
• Før inn den taggete støtfangeren på motorsagen rett bak hengslet som er til dette bruk og snu sagen rundt dette punktet. Den taggete støtfangeren ruller mot trestammen.
• Bare kjede, sverd og tennplugg kan skiftes av brukeren. Pass alltid pa a skifte med korrekt materiale, som beskrevet i manualens spesifikasioner.

6.3.1 Forholdsregler for kast

POWDPG7553 NO

KAST kan forekommen nár NESEN eller TOPPEN på sverdet kommer i kontakt med en gjenstand, eller nár treet klemmer inn og klyper sagkjedet mens den sager.

Topp-kontakt kan i visse tilfeller forarsake en lynrask ryggereaksjon, hvor den kan kaste sverdet opp og tilbake motBrukeren.

KLEMMING av sagkjedet langs UNDERSIDEN av sverdet kan dra sagen fremover vekk fra brukeren.

KLEMMING av sagkjedet langs TOPPEN på sverdet kan SKYVE sverdet raskt tilbake mot operatoren.

Alle disse reaksjonene kan fore til at du mister kontrollen over sagen, som kan resultere i alvorlige personulykker.

• Med litt innsikt i kasting, kan du redusere eller unngå Å bl overrasket. Plutselige overraskelser bidrar til ulykker.
• Hold et godt fast grep på sagen med begge hender, høyre hand på det bakrehandtaket, og venstre hand på det fremre handtaket, mens motoren går. Bruk et fast grep med tomler og fingre som går rundt motorsaghandtakene. Et fast grep vil hjelpe til Å redusere kast og opprettholde kontroll av sagen. Ikke slipp.
  Vær sikker på at området hvor du sager ikke har noen blokkeringer. Ikke la nesen på sverdetkommen i kontakt med en trestamme, grein eller noen annen hindring som kunne bli truffet mens du bruker sagen.
• Sag med høyturtallpamotoren.
• Ikke strekk deg aller sag over skulderhøyde.
• Følg produsentens slime- og vedlikeholdsinstruksjoner for sagkjedet.
• Bruk kun originale sverd og kjeder som er spesifisert av produsenten eller tilsvarende.

Nb: Sagkjeder med lavt tilbakekast er kjeder som imtekommer kast kriteriene.

Varsel: kast kan före til en fare for a miste kontrollen over motorsagen noe som kan resultere i alvorlige eller livstruende skader tilBrukeren aller andre som står iærheten. Vær alltid på vakt. Rotasjonskast og klemmekast er store farer for motorsagbrukenere og den største ársaken til de flete ulykker.

6.4 Kontroller for start

• Ta alltid ut batteriet for a forhindre at maskinen starter ved et uhell. Koble alltid fra batteriet før vedlikehold av maskinen.
  För du bruker maskinen og etter eventuelle støt, ma du kontrollere om det er tegn på slitasje eller skader og reparere etter behov.
• Inspiser arbeidsområdet. Fjern alle lose gjenstander, som steiner, knust glass, spikre, stålkabler, träder, etc. som kan trekkes ut av eller snurres rundt kutteren aller kutterbeskyttelsen.
• Maskinoperatoren mä sorge for at ingen personer eller dyrkommen nærmere enn 15 meter mens han jobber. Hvis flere brukere arbeider i det samme området, skal sikkerhetsavstanden vare minst 15 meter.
• Utfør en generell inspeksjon av maskinen før bruk, se vedlikeholdsplanen.

6.5 Personlig sikkerhet

• Kutteverktøyet stopper ikke umiddelbart etter at maskinen blir slätt av.
• The machine is only design for brush/trimmer. Do not use the brush cutter/grass trimmer for any job except that for which it is intended.
  Vær oppmerksom, følg med på det du gjør og bruk sunn fornuft mens du bruker elektroverktøy. Bruk ikke elektroverktøy hvis du er trøtt eller pavirket av narkotika, alkohol eller medisiner. Ett øyeblikks uoppmerksomhet mens man bruker elektroverktøy kan före til alvorlige personskader.

POWDPG7553 NO

• Dette apparatet er ikke beregnet på â brukes av personer (inklusive barn) med reduserte fysisiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, medindre de har fätt tilsyn aller instruksjoner angående bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Manmöf med på at barn ikke leker med apparatet.
• La aldri barn aller andre personer som ikke har fätt opplæring i bruk av maskinen og/eller batteriet, få bruke aller utføre service på det. Lokale lover kan regulereBrukerens alder.
• Oppbevar utstyret i et låsbart område sik at det er utenfor rekkevidde for barn og uautoriserte personer.
• Hold hender og ffter utenfor kutteområdet til enhver tid, spesielt nár du slar på motoren.
• Bruk riktig bekledning. Bruk ikke løstsittende klær og smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan bli fanget i bevegelige deler.
• Bruk aldri maskinen hvis du er trøtt, har drukket alkohol eller hvis du tar medisiner som kan påvirke synet, ømmekraften eller koordinasionen din.
• Bruk personlig verneutstyr. Se instruksjionene under overskriften "Personlig verneutstyr".
  Slá av maskinen nár den mä flyttes. Ta alltid ut batteriet nár du overleverer maskinen til en annen person.

6.6 Bruk og stell av elektroverktoy

• Det eneste ekstrautstyret du kan bruke med dette produit er kutteutstyret vi anbefaler i kapitlet om tekniske data
• Bruk aldri en maskin som har blitt modifisert pa noen mâte fra de opprinnelige spesifikasjonene. Bruk aldri maskinen i nærheten av eksplosive eller brennbare materialer.
• Bruk aldri en maskin som er defekt. Utfør sikkerhetskontroller, vedlikehold og serviceinstruksjoner beskrevet i/DDne braupsanvisingen. Noen vedlikeholds- og servicetiltak ma utfores av opplaert og kvalifisert personale. Se instruksjoner under overskriften Vedlikehold.
• Bruk kun originale resvedeler.
• Sørg alltid for at ventilasionsåpningene holds fri for rusk.
• Alle deksler, beskyttelser og handtak ma festes for start.
• Bruk bare maskinen i dagslys aller i godt oppplyste områder.
• Bruk aldri maskinen i darelig vaer, for eksempel i take, regn, fuktige erler vate steder, sterk vind, intens kulde, fare for lyn, etc. Ekstremt varmt vaer kan forarsake overoppheting av maskinen.

6.7 Bruk alltid sunn fornuft

Det er ikke mulig ádekke alle tenkelige situasjoner du kan oppleve. Vær alltid forsiktig og bruk sunn fornuft. Unngå alle situasjoner som du anser som utenfor dine evner. Hvis du fortsatt føler deg usikker på driftsprosedyrene etter at du har lest这部分 braupsanvisningen, bør du kontakte en ekspert for du fortsetter.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

Bruk kun batterier og ladere som passer for dette maskinen.

7.1 Batterier

• Unngå Å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan före til batterisprengning eller brann.
• Må ikke opphetes. Hvis batterier varmes opp til over 100^ , kan pakninger, isolasjon og andrekomponenter skades, noe som kan fore til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen fore til batterisprengning erlerbrann. Batterier på ikke kastes iild, da dette kan fore til eksplosjon og/eller intens ildutvikling.
  Under ekstreme forhold kan batterier lekke. Hvis du oppdager vaeske pa batterier, ma du gjore som folger:
• Tørk forsiktig av væsken med en klut. Unngå hudkontakt.
• Ved hud- eller oyekontakt ma du folge instruksjonene nedenfor:

✓ Skyll øyeblinkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft ell eddik.
Hvis du fár batterisyre i øynene, mA øynene skylls i minst 10 minutter med rent vann. Oppsk lege.

8.1 Laderindikasjoner

Koble laderen til stikkontakten:

• Lyser gront: klartilading.
• Blinker rødt: lading.
  Lyser gront: ladet.
• Lyser gront: batteri aller lader skadet.

1. Overvak laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut laderen og koble den fra batteripakken nár den er ferdig.
3. La batteripakken kjole seg helt ned for du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, ma du la det kjole seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

8.2 Fjerning/innsetting av batteri

• Hold verktøvet med en hand og batteripakken (31) med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner Å bruke det
  Fierne: Trykk pa batteriutloseren og trekk ut batteripakken samtidiq.

8.3 Batterikapasitetsindikator (Fig. 1)

Det er batterikapasitetsindikatorer (34) på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (35). Før du bruker maskinen,ffa du trykke på bryteren for a kontrollere om batteriet er fullt nok for ordentligBruk.

Monter trimmerdekslet for bruk med motoren, og stram deretter begge skruene sik at beskyttelsedsdekslet ikke kan bevege seg.

9.4 Installere selen (Fig. 5)

• Juster selefestet til en komfortabel posision.
  Fest selen pa festet.

Stram kjerdet til motorsagen i henhold til de forste 5-6 trinnene.

• Plasser redskapet på et flatt underlag.
  Fiern dekslet til kiedehjulet yed a Iosne mutteren (16) yed hielp ay pipenokkelen (14).
• Legg det nye sagkjedet i en looke ogrett ut alle bukter. Kutterne skal vare vendt i den samme retningen som kjetet roterer. Hvis de er vendt bakover, ma du snu kjetet over pa andre sider.
• Plasser sagkjedet (17) i sporet på sverdet. Posisjoner kjerdet sik at det er en lokke pa baksiden av sverdet.
• Hold kiedet på plass på sverdet og plasser lökken rundtannhijulet.
• Plasser sverdet (18) over kiedetannhijulet (19) og sagkiedet (17) på kiedehhijulet (20).
• Bruk pipenokkelen (14) til á forhändsstramme sagkjedet (17) ved á dreie skruen (21) i refningen med klokken.
• Sett tilbake dekslet til kiedehjulet (15). Stram deretter til mutteren til kiedehjuldekslet (16).

9.7 Skifte fra blad til trådspole

OBS: Bruk ALDRI maskinen.nr bladet er skjevt eller(nr det mangler tenner eller har hakk i tenner. Bytt et skadet blad med en gang.

OBS: Bruk alltid kraftige arbeidshansker ved handtering og installationsjon av et blad.

9.7.1 Metalblad (Fig. 8)

• Snu verktøy opp-ned slick at det blir enkelt Å skifte kutterbladet (2).
  For a demontere kutterbladet (2), sett inn sekskantnokkelen gjennom hullet pa maskinkroppen under kutterbladet og inn i skiven (1). Roter kutterbladet (1) til det er LAST med sekskantnokkelen. Losne sekskantmutteren (5) (venstregjenger) med umbrakonokkelen og fjernmutteren (5), koppen (4), klemmeskiven (3) og sekskantnokkelen.
• Monter kutterbladet (2) på aktilen slik at føringen på skiven passer inn i arborhullet på kutterbladet. Installer klemmeskiven (3), koppen (4), og fest kutterbladet (2) med sekskantmutteren (5) samtidig som du holder skiven (1) med sekskantnøkkelen. Deretter strammer du en mutter ved Å rotere den med urviseren.

9.7.2 Spole (Fig. 9-10)

• Hold trimmerhodet, sett inn sekskantnøkkelen giennom hullet på skiven.
• Skru spolen på aktelsen og stram til ved ä dreie den i retningen mot klokka.

Hvis snoren er for lang nár du bruker utstyret for对不起 gang, bladet på beskyttelsen kutte av overskuddssnoren til riktig lenghte.

10 BRUK

10.1 Smoring av kjected

• Sagsverdet og sagkjedet ma aldri brukes uten olje. Hvis den stangmonterte hagesaksen blir brukt med for lite olje, vil kvaliteten pa kuttingen og sagkjedets levetid redusere. Sagkjedet vil bli raskere slvt. Du kan se at det er for lite olje igjen i redskapet ved at det det begynner Å ryke mer uller ved at kuttestangen skifter farge. Oljen strømmer til kuttestangen sa fort motoren er i drift.

10.1.1 Etterfylling av olje til kjedet:

• Kontroller oljeniväindikatoren på oljetanken (24) med jevne mellomrom og etterfyll olje;när nivaet er ved merket "MIN" (26) på oljeniväindikatoren. Oljetanken har en kapasitet på omtrent 100 ml olje.
  Tom oljetanken hvis du vet at redskapet ici komer til abli brukt pa lang tid (6-8 uker).

10.2 Svinge ut hekktrimmeren (Fig. 11)

Kutteenheten til hekktrimmeren ma regelmessig kontrolleres for slitasje og slovhet. En slov kutteenhet vil fore til at redskapet overbelastes. Skader som skyldesijke typen overbelastning, dekker eske av garantien.

1. Hold i sikkerhetsanordningen på knivbjelken for a justere knivbjelken (29).
2. Frigjør sikkerhetsspaken (30) og hold den trykket inn.
3. 1. Ved Å samtidig betjene lasespaken (28), vil du koble ut sperremekanismen til kutteenheten.
4. Na kan du trygt svinge ut sikkerhetsanordningen på knivbjelken. Bruk de ulike stopp-positionjone og gi lasespaken tid til á klikke tilbake på plass. Du kan velge mellom 12 ulike stopp-positioner.
5. Deretter kan du frigjore sikkerhetsspaken (30) igjen og forsikre deg om at den smetter tilbake til utgangsposisjonen.

10.3 Dreie pa motorsagen

1. Trekk lase n (27) utover og drei den 90^ grader.
2. Hold pa den stangmonterte hagesaksen i trygg transportposisjon og sving den ut til onsket posisjon ved behov. Du kan velge mellom fem ulike posisjoner.
3. Fest den stangmonterte hagesaksen igjen ved a trekke lasen (27) utover og drei den 90^ grader, slick at den er tilbake i opprinnelig posisjon.

10.4 Startemaskinen

For a starte utstyret, trykk pa hovedbryteren og slipp deretter opp sikkerhetsbryteren og dra i bryterutloseren. Slipp bryterutloseren for a stoppe.

10.5 Stoppe maskinen

Du slar av apparatet ved a slippe bryterutlseren.

10.6 Bruke hekktrimmeren

Mens du kapper, ma du alltid passe pa at du unngar a komme i kontakt med andre gjenstander, som stalgjerder aller plantestotter. Dette kan skade kappesverdet.

For a unnga oyeskader, bcr du alltid bruke vernebriller nar du arbeider med hekktrimmeren.

• Hold alltid redskapet i et solid grep med begge hender. Hold i det bakre handtaket med en hand og la den andre ha et solid grep om det runde handtaket foran (A6). Pass pa at fingrene dine griper godt rundt handtakene.

POWDPG7553 NO

• Juster bæreselen (A 51B) sik at den er komfortabel og i riktig lenghte. Riktig justering gjørdet letteræ á holde hekktrimmeren.

• Hvis bladene setter seg fast i harde, store gjenstander, ma du umiddelbart slå av redskapet, trekke ut støpselet og deretter fjerne gjenstanden.

• Unngå Å utsette redskapet for overdreven belastning under bruk.

10.7 Bruke motorsagen

Hvis kjerdet setter seg fast ma du ikke forsøke á trekke ut beskjæringsredskapet med kraft. Da kan du skade deg. Slå av motoren og bruk heller et brekkjern eller en kilé for à frigjøre beskjæringsredskapet.

Du vil ha bedre kontroll over redskapet hvis du bruker undersiden av knivbjelken (sagk Jedets rotasjonsretning gjør at kjected trekker), i stedet for den øvre kanten av knivbjelken (der kiedets rotasjonsretning gjør at kjected skyver).
- Motorsagen maybe nicht kome i beroring med bakken ell er andre gjenstander mens du kapper treverket ell erterpaa.
Pass doit pà at sagkjedet ikke setter seg fast mens du sager. Trestammen på ikke brekke eller flise seg opp.
Vær dessuten nøye med a følge sikkerhetsinstruktjonen for a forebygge rekyl (se sikkerhetsinformationen).
Fjern alle grener som henger nedover ved a sage overst pa grenen.
Krokete grener mä kappes individuelt til passende størelse.

10.8 Arbeid utfør med tradspolen

• I sma omrader med gress er det best á holde redskapet i omtrent 30^ vinkel, og svinge kuttehodet ievnt fra høvre til venstre i en halysirkelformasion.
• Best résultat oppnár man hvis gresset er maks 15 cm høyt. Hvis gresset er høyere, anbefaler vi at du slår flere ganger.
• Hvis du skal slå gresset rundt trær, gjerdestolper uller andre hindringer, er det best Å bevege redskapet forsiktig rundt hindringen og klippe gresset kun med endene av tradene
• Unngå enhver kontakt med harde gjenstander (som steiner, vegger, stakittgjerder osv.). Kontakt med slike gjenstander vil före til at traden slites raskt. Bruk kanten på beskyttelsesedekslet som mål forå holde redskapet på trygg avstand.

OBS! Du ma ikke legge kuttehedet ned på bakken mens redskapet er i drift!

10.9 Arbeid utfort med trekantbladet

Bruk alltid selen og egnet verneutstyr nár du arbeider med dette redskapet. Bruk vernebriller, somt hørselvern og hodebeskyttelse. Forsikre deg om at bladet er riktig montert. Skift ut skadede eller slitte redskapsdeler. Det er skaderisiko forbundet med dette redskapet.

• Bruk dette bladet kun for arbeid på äpne og jevne områder. Kontroller området grundig før du slår og fjern alle fremmedlegemer. Unngå äkommen i kontakt med steiner, metall erler andre hindringer. Dette kan skade bladet og det kan forårsake rekyl fra maskinen.
• Hold klipperen over bakken og beveg den sakte frem og tilbake foran deg i en buebevegelse, som om du arbeider med en lia.
• Hold kuttehedet paralleelt med bakken, jakke i vinkel.
• Ikke bruk dette redskapet til Å slå viltyväksende ugress eller buskas.
• Kontroller bladene regelmessig for skade og skift dem ut yed behov.

10.10 Beskjæringsinstruksjoner

När den er utstyrt med gressvern og tradhode vil maskinen kinne fä bort alt stygt ugress og gresstuster fra steder som er vanskelig Åkommen til - langs gjerder, murer, grunnmurer og rundt trær. Den kan ögså brukes til Å "skalpere", for Å fjerne plantevekst helt ned til bakken. På denen maten kan en hage lettere bl klargjort eller et område bl rensket opp.

MERK: Arbeid rundt grunnmurer, steinmurer og kantstein vil, selv med forsiktig bruk,.fore til at traden slites. For a fore frem mer trad,trykker du speleknappen mot bakken mens trimmeren roterer.

10.10.1 Trimme / klippe (Fig. 5)

Sving trimmeren fra side til side som om det var en Ija. Ikke still tradhodet pa skra ved这部分 fremgangsmåten. Forsök forst et lite stykke for a ftil riktig kuttehoyde. Hold tradhodet pa samme niva for a ftil et jevnt resultat.

10.10.2 Tettere trimming (Fig. 5)

Hold trimmeren rett foran deg med en liters skrastilling, sik at undersiden av tradhodet er over bakken og traden berorer bakken pa riktig sted. Skjaer alltid bort fra brukeren. Ikke trekk trimmeren mot brukeren.

10.10.3 Trimming langs gjerde/grunnmur

Gjør trimmingen langs gjerder, steinmurer og grunnmurer langsomt for Å skjære uten Å piske tråden mot hindringen. Hvis tradenkommen i kontakt med stein, murer erler grunnmurer, rives den av eller slites den opp. Hvis traden slås over et stalgjerde ryker den.

10.10.4 Trimming rundt traer

Trimming rundt trær ma gjores forsiktig sik at traden ikkekommen i kontakt med barken. Gå rundt treet mens du trimmer fra venstre til høyre. Gå nærmere gress erler ugress med tuppen av traden og still tradhodet litt forover på skrå.

10.10.5 Skalpering (Fig. 6)

ADVARSEL: Utvis stor forsiktigkeit nár du SKALPERER. Hold en avstand på 30 meter mellom brukeren og andere mennesker og dyr, mens du utfører skalpering.

Skalpering betyr Å fjerne all vekst ned til bakken. For Å fä dette til må du stille tradhodet på skrå til høyre i en 30 graders vindel. Du fär bedre kontroll over denne operasjonen ved Å justere handtaket. Ikke forsøk dette hvis det finnes en sjanse for at rusk som farer omkring kan skadeBrukeren, andre mensnesker erler eiendeler

10.10.6 Ikke "fei" med trimmeren

Feiing sikter til Å stille tradhodet på skrå for Å feie rusk bort fra gangstier osv. Trimmeren er et kraftig verktøy og små stein og annet rusk kan slenges over 15 meter bort, noe som kan före til skader på biler, hus og vinduer.

10.11 Å beskjare med bladet UNNGÅ “KICKOUT”

'Kicket' er rekylen til et blad i bevegelse, hvis detkommen i kontakt med et tre, busk ellen en hard gjenstand. Kraften som oppstar dytter bladet voldsomt bort i en bue. 'Kicket' kan resultere i tap av kontroll som kan fore til skade pa brukeren eller tilskuere.

Ikke bruk skjaerebladet nær et gjerde, jernstolper, kantstein eller grunnmurer.

POWDPG7553 NO

Ikke kutt med et sløvt, sprukket aller skadet metallblad. Før du kutter vekster, ma du inspisere for hindringer som steiner, metallstaker eller ståltråd. Hvis en hindring ikke kan fjernes, merker du stedet slik at du kan unngå det med bladet. Stein og metall vil gjøre bladet sløvt aller skade det. Ståltråd kanvikle seg inn i trimmethodet, eller kan bli slynget ut.

Ikke bruk en trimmer til a kutte traer.

• Trim sidene av hekken først. Dette kan du gjore ved a fere hekktrimmeren i en jevn bevegelse nedenfra og opp. Hvis du kutter den andre veien, vil de tynnere grenene bevege seg nedover og utover, og dette kan fore til at enkelte omrader far sparsom og tynn vekst.
• Kutt sa den overste kanten slick du selv ønsker, enten du velger en flat, vinkelformet ell er rundet kant.
• Trim yngre planter til onsket form, men du bør forsøke Å unngå Å skade hovedveksten inntil hekken har nadd onsket høyde. Alle andre skudd kan kappes til halv høyde.
• Pleie av frittvoksende hekker:
• Frittvoksende hekker blir ikke formet nár de blir trimmet, men de mA likevel vedlikeholds jevnlig sik at de ikke blir for høye.

10.13 Sagteknikker ved bruk av motorsagen

Vær oppmerksom på faren for rekyl og at grener kan brekke og falle ned.

10.13.1 Sage av mindre grener:

• Plasser stotteflaten på sagen mot grenen slick at du hinderat sagen kan rykke og gjore bra bevegelser nár du begynner Å sage. Før sagen med mildt trykk fra toppen og hele veien gjennom grenen til undersiden. Vær oppmerksom på at grenen kan bredkke ford har saget helt gjennom treverket, hvis du har undervurdert grenens vekt og storrese.

10.13.2 Sage av større grener:

Hvis du skal kappe av større grener, bør du aller forst gjore et avlastningskutt for a sikre at hele sagoperasjonen er kontrollert. Du lager et avlastningskutt ved a sage et snitt inn i den nederste tredjedelen av grenen (med oversiden av sagbladet). Deretter sager du fra toppen mot undersiden i retningen mot det forste kuttet (med undersiden av sagbladet).

POWDPG7553 NO

10.13.3 Saging av seksjoner:

• Begynn à sage av de laveste grenene på treet og jobb deg oppover. Pá dette maten vil de avsagde grenene falle til marken uten à stote på forbinderger.
  Nar kuttet er fullfort vil du merke at sagen bratt blir tyngre, fordi sagen ici longer blir stottet av grenen. Vær papasselig, sider det er en viss risiko for at du kan miste kontrollen over verktøvet.
  Pass pà at motorsagen er i gang nár du trekker den ut av kuttet. Dette vil forhindre at sagen setter seg fast.
• Unngå ä skiäre med tuppen av kutteredskapet.
• Unngå Å kappa av grenen helt innerst mot stammen; dette området er särbart og kan føre til at treet vil slite med Å lege kuttet.

Vare maskiner er konstruert for a kinne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemate avhenger av riktig stell og jevnlig rengjoring.

• Rengjør lufteåpningen i verktøyet jevnlig med en myk børste eller en tørr klut.
• Renqi r trimmetraden og spolen jevliq med en myk børste ell er en trr klut.
  Fiern gress og jord fra undersiden av dekslet jevnlig med en slov skrape.

11.1 Rengjaring av motorsagen

Fiern kiedehiuldekslet.
Fjern sagkjedet (17) fra stangen (18) og rengjør styreskinnen.
- Hold sagkjedet (17) skarpt og kontroller spennen, kontroller oljenivæt og oljeforsyningen.

11.2 Rengjoring av hekktrimmeren

• Kontroller hekktrimmeren for lose skruer på kuttestangen og stram til disse om ndvendig
  Fiern avklipp som sitter fast.
  Vedlikehold kuttestangen yed Å bruke en oliespray eller oliekanne.

11.3 Rengjoring av trimmeren og krattkutteranordningen

Fiern avklipp som sitter fast.
- Hold kuttebladet (1) skarpt for Å forenkle arbeidet.

12 TEKNISKE DATA

Type	POWDPG7553
Spenning	40 V
Maskintype	Børsteløs
Skaftdiameter Ø	26 mm
Skafttype	STRAIGHT (rett)
Lavt vibrasjonssystem	Ja
Händtakstype	D-håndtak
Hekktrimmer
Bladstørrelse	420 mm
Kuttebredde	22 mm
Type bladspiss	Protective
Kuttelengde	410 mm
Blad med dobbel virkning	Ja
Hurtigstans	Ja
Motorsag
Sverdstørrelse	8 tommer
Kuttelengde	175 mm
Kjedehestighet	7 m/s
Kjedetype	Oregon
Sverdtype	Oregon
Automatisk påfaring av olje av kjede	Ja
Krattkutter
Kuttebredde	255 mm
Rotasjonshastighet	7000 min-1
Antall tagger	3T
Bladetsål	255 mm
Sikkerhetsvern	Ja
Trimmer
Kuttebredde	320 mm
Rotasjonshastighet	7000 min-1
Trådforlengelsestype	TAP&GO
Spolediameter	2,0 mm
Spolelengde	5 m
Sikkerhetsvern	Ja

13 STØY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykknivá LpA

101 dB(A)

Lydeffektniva LwA

94 dB(A)

VIKTIG! Bruk hørselsvern nár lydtrykke er over 85 dB(A).

aw (Vibrasjon)

4,3 m/s²

K=1,5m/s²

Tallene som er gitt her er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye stovgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.

Verktøydel	Handling	Før arbeidet påbegynnes	Etter 10 timers bruk
Hele maskinen	Kontrollere tilstanden, skifte ut skadede deler ved behov	X
Tilgjengelige skruer og muttere	Stramme til	X
Kjedehjul	Kontrollere, skifte ut ved behov	X
Sagkjede	Kontrollere, påfre olje, slipe eller skifte ute	X
Sverd	Kontrollere, rotere, rengjøre og påfre olje	X	X
Kuttehode	Kontrollere at installationsjonen er korrekt	X
Gir	Smøre		X

14.2 Hekktrimmer

Tallene som er gitt er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye stovgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.

POWDPG7553 NO

15 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som falgge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell ell er endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskiver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av yerktoyet.
• Reparasjoner má utføres ved et autorisert kundeserviceenter for Powerplus verktøy.
  Du kan alltid fà flere opplysninger yed Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formal det ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisinngen i handboken ignorereres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller ikke vil en ny garantperiode starte dersom produit erstattes.
• Produktier ell er deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avwise ethvert krav der kjopet不信eres,ller nardet er apenbart at produitet不信 har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
• Verktøyet ma lades opp minst en gang per maned for a sikre optimal funksjon.

16 MILJØ

Hvis det skulle vare nodvendig Å skifte ut maskinen etter lang tids bruk, mA den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for Å resirkulere der hvor spezialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

17 SAMSVARSERKLÄERING

VARO N.V. - Vic. Van Rompuy N.V.
erklærer at.

oppfyller de vesentlige kravene og andre relevante bestemmelse i gjeldende EU-direktiver, basert pa bruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklageringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA (Lawn trimmer)

Measured

92 dB(A)

Guaranteed

94 dB(A)

Notified Body

TÜV SÜD - DE

Annex V LwA (Hedge trimmer - Pruner - Brush Cutter)
Measured 101 dB(A)

Guaranteed

106 dB(A)

Europeiske harmoniserte standarder (med eventuelle endringer intil data for underskrift):

EN60745-1:2009

EN60335-1:2010

EN50636-2-91:2014

EN ISO11680-1:2011*

EN ISO10517:2019*

EN ISO11806-1:2011*

EN55014-1:2017

EN55014-2:2015

Oppbevarer av tekisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

Regulatoriske saker - Samsvarsleder

10.10.3 Trimming ved stakit/fundament

10.11 Skaering med klinger

UNDGÅ TILBAGESLAG

8.1 Laddarindikationer 12
8.2 Borttagning/montering av batteri 13
8.3 Indikator for batterinivá (Fig. 1) 13
9 MONTERING 13
9.1 Montering av skärbladet (Fig. 2) 13

Omkomponenterskulle saknas ellervara skadade,tagkontakt med din aterforsalgare.

4 SYMBOLER

5.3 Personlig sakerhet

6.5 Personlig sakerhet

8.2 Borttagning/montering av batteri

9.1 Montering av skärbladet (Fig. 2)

9.2 Montering av drivaxelenheten (Fig. 3)

9.4 Montering av selen (Fig. 5)

• Ställ in selen i en bekväm arbetsposition i selfastet.
  Gor fast selen i selfastet.

9.6 Montering av kedjesagen (Fig. 7)

Var noga med sagkedjans rotationsriktning. Denna anges pa kedjedrevkapan (15) vid kedjedrevet (20).

10.1.1 Pafylling av kedjeolja:

10.7 Arbeta med kedjesagen

11.1 Rengöring av kedjesågen

11.2 Rengöring av hacksaxen
