| Produkttype | 4-i-1 multifunksjonsverktøy (ryddesag, gresstrimmer, hekksaks, motorsag) |
| Merke | PowerPlus |
| Modell | POWXG3020 |
| Strømforsyning | Elektrisk med ledning, 230-240 V ~50 Hz |
| Motoreffekt | 1000 W |
| Motortype | Børstemotor |
| Skaftlengde | 600 mm |
| Strømledningens lengde | 0,35 m |
| Klippebredde (gresstrimmer) | 380 mm |
| Klippebredde (ryddesag) | 230 mm |
| Klippelengde (hekksaks) | 410 mm |
| Maks klippetykkelse (hekksaks) | 20 mm |
| Bladtype (hekksaks) | Dobbeltvirkende, laserskåret, 33 tenner |
| Sverdlengde | 200 mm (8") |
| Kappekapasitet (sag) | 180 mm |
| Oljetankkapasitet (sag) | 100 ml |
| Lydtrykknivå | 86 dB(A) |
| Lydeffektnivå | 103 dB(A) |
| Vibrasjon (aw) | 7,7 m/s², K=1,5 m/s² |
| Beskyttelsesklasse | II (Dobbel isolasjon) |
| Garanti | 36 måneder |
Ofte stilte spørsmål - POWXG3020 PowerPlus
Brukerspørsmål om POWXG3020 PowerPlus
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Multiverktøy i PDF-format gratis! Finn veiledningen din POWXG3020 - PowerPlus og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWXG3020 av merket PowerPlus.
BRUKSANVISNING POWXG3020 PowerPlus
5.1 Arbeidsplassen .... 5
5.2 Elektrisk sikkerhet 6
5.3 Personsikkerhet....6
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 6
5.5 Service....7
6 YTTERLIGERE SIKKERHETSADVARSLER....7
6.1 Krattkutter 7
6.2 Hekktrimmer....8
6.3 Motorsag....8
6.3.1 Forholdsregler for kast....9
6.4 Trimmer 10
6.5 Bruk alltid sunn fornuft....11
7 MONTERING....11
7.1 Montering av skaftet/drivakselen (Fig. A og B)....11
7.2 Montering av gressvernet (Fig. A og C)....11
7.3 Montering av bærebeltet (Fig. A og D)....11
7.4 Montering av det runde håndtaket (Fig. A og E) 11
7.5 Montering av motorsagen (Fig. F)....12
7.6 Skifte fra blad til trådspole (Fig. A, G og H)....12
7.6.2 Montering av kutterbladet. (Fig. A og G)....12
7.6.3 Spole (Fig. A og H)....13
8 BRUK....13
8.1 Smøring av kjedet (Fig. I)....13
8.1.1 Etterfylling av olje til kjedet:....13
8.2 Svinge ut hekktrimmeren (Fig. A og J) 13
POWERPLUS® HIGH QUALITY TOOLS
POWXG3020 NO
8.3 Starte maskinen (Fig. K) 13
8.4 Stoppe maskinen (Fig. K)....13
8.5 Bruke hekktrimmeren 14
8.6 Bruke motorsagen 14
8.7 Arbeid utført med trådspolen....14
8.8 Arbeid utført med knivbladet med fire tenner 15
8.9 Beskjæringsinstruksjoner 15
8.9.1 Trimme / klippe 15
8.9.2 Tettere trimming....15
8.9.3 Trimming langs gjerde/grunnmur....15
8.9.4 Trimming rundt trær 15
8.9.5 Skalpering....15
8.9.6 Ikke "fei" med trimmeren 16
8.10 Å beskjære med bladet....16
8.11 Kappeteknikker med hekktrimmeren....16
8.11.1 Forme hekker:....16
8.12 Sagteknikker ved bruk av motorsagen....17
8.12.1 Sage av mindre grener:....17
8.12.2 Sage av større grener:....17
8.12.3 Saging av seksjoner:....17
9 RENGJ∅RING OG VEDLIKEHOLD 17
9.1 Rengjøring av motorsagen....17
9.2 Rengjøring av hekktrimmeren....17
9.3 Rengjøring av trimmeren og krattkutteranordningen....17
10 FEILS∅KING....18
11 TEKNISKE DATA....18
12 ST∅Y 19
Verktøyet er beregnet på følgende bruksområder:
- Krattkutter (med rundt metallblad): Krattkutteren er beregnet på å kutte ugress og klatreplanter. Den må ikke brukes til andre formål. Bruk aldri verktøyet til å kutte trær. Kutt aldri objekter med en diameter på over 13 mm.
- Gresstrimmer (med kuttehode og nylon kuttetråd): Gresstrimmeren er beregnet på å trimme gress. Den må ikke brukes til andre formål.
- Hekktrimmer (utstyrt med bajonettblad): Trimmeren er beregnet på å brukes til å trimme hekker og busker med en diameter på maksimalt 24 mm.
- Motorsag: dette verktøyet et tiltenkt trimming av grener i trær. Ikke bruk verktøyet til andre formål enn de som beskrives i denne håndboken. Egner seg ikke til profesjonelt bruk.
ADVARSEL! Av sikkerhetshensyn bør du lese denne veiledningen nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også instruksjonshåndboka følge med.
2 BESKRIVELSE (FIG. A)
- Skaft / drivaksel-enhet
- Krattkutter/gresstrimmer-redskap
- Hekktrimmer-redskap
- Motorsag-redskap
- Kutterblad
- Beskyttelsesdeksel
- Knott for å läse aksel
- Låsesplint
- Skaftkobling
- Bærebelte
- Rundt håndtak
- Trådspole
- Oljetank
- Kuttestang
- Håndtak til kuttestang
- Sagsverd
- Deksel til kuttestang
- Deksel til sagsverd
3 PAKKENS INNHOLD
■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.
ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!
1x skaft / drivaksel-enhet
1x krattkutter/gresstrimmer-redskap
1x hekktrimmer-redskap
1x motorsag-redskap
1x beskyttelsesdeksel, indre
aluminiumsdeksel
1x beskyttelsesdeksel, stort utvendig plastdeksel
1x rundt håndtak
1x bærebelte
1x trådspole
1x kutterblad
POWXG3020 NO
1x unbrakonøkkel (i rundt håndtak)
1x instruksjonshåndbok
Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.

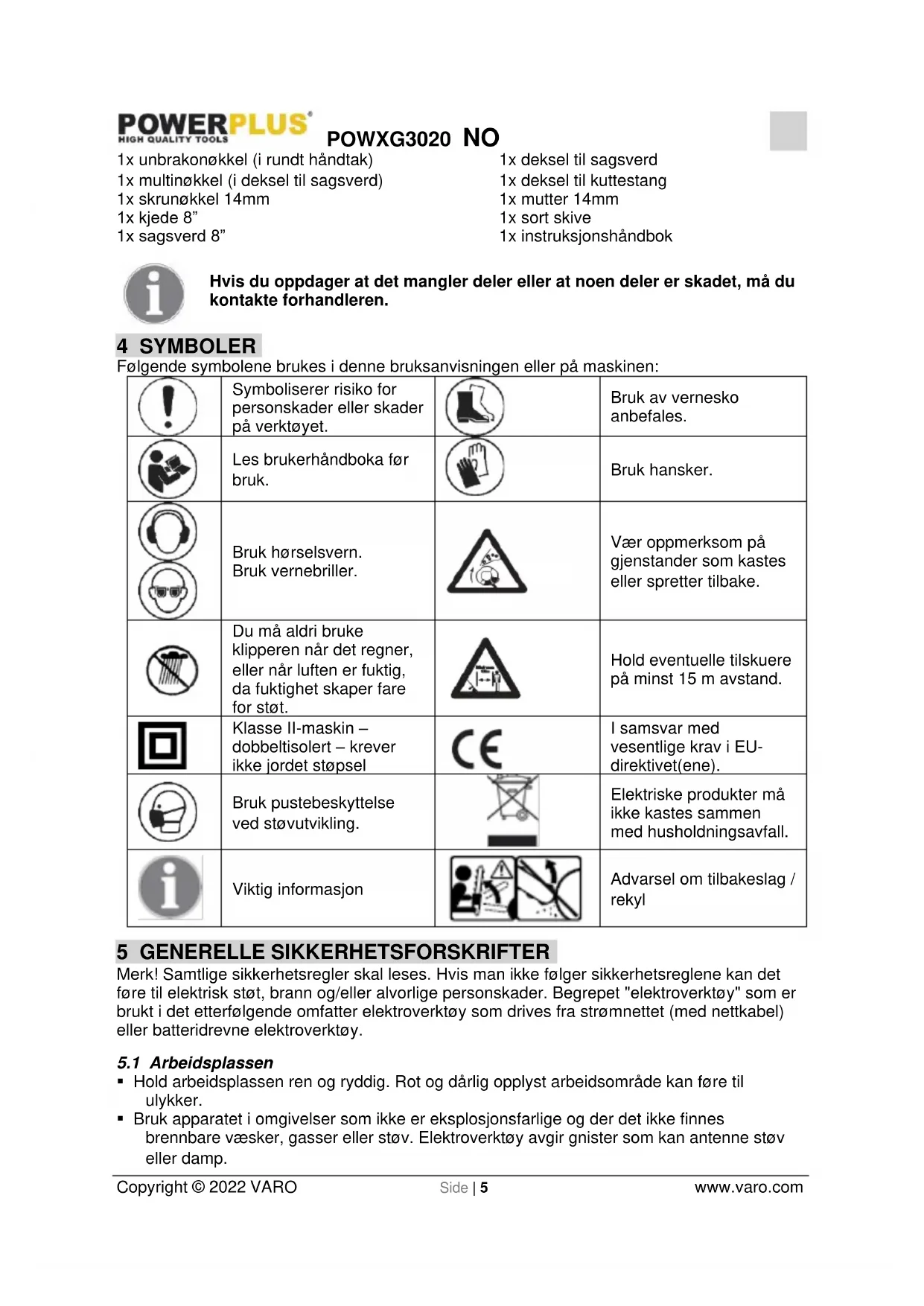

4 SYMBOLER
Følgende symbolene brukes i denne bruksanvisningen eller på maskinen:
 | Symboliserer risiko for personskader eller skader på verktøyet. |  | Bruk av vernesko anbefales. | ||
 | Les brukerhåndboka før bruk. |  | Bruk hansker. | ||
 | Bruk hørselsvern.Bruk vernebriller. |  | Vær oppmerksom på gjenstander som kastes eller spretter tilbake. | ||
 |  | ||||
 | Du må aldri bruke klipperen når det regner, eller når luften er fuktig, da fuktighet skaper fare for støt. |  | Hold eventuelle tilskuere på minst 15 m avstand. | ||
 | Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel |  | I samsvar med vesentlige krav i EU-direktivet(ene). | ||
 | Bruk pustebeskyttelse ved støvutvikling. |  | Elektriske produkter må ikke kastes sammen med husholdningsavfall. | ||
 | Viktig informasjon |  | Advarsel om tilbakeslag / rekyl |
5 GENERELLE SIKKERHETSFORSKRIFTER
Merk! Samtlige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfølgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
- Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger med jordede elektroverktøy. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Hvis kroppen din jordes, øker faren for elektrisk støt.
Ikke utsett elektroverktøy for regn og fuktighet. Inntrenging av vann i verktøyet øker faren for elektrisk støt.
- Ikke misbruk strømkabelen. Ikke bruk kabelen til å bære elektroverktøyet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er beregnet på utendørs bruk. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
POWXG3020 NO
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.
5.5 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 YTTERLIGERE SIKKERHETSADVARSLER
6.1 Krattkutter
- F∅LG ALLE ADVARSLER og anvisninger for drift og montering av kutteblad.
- BLADET KAN SLYNGES MED STOR FART BORT FRA MATERIALER DET IKKE KAN KUTTE – Blad som slynges bort på denne måten kan forårsake alvorlige ulykker og i verste fall til amputering av armer eller bein. Hold mennesker og dyr 15 meter unna i alle retninger. Slå av motoren og la bladet stanse helt hvis bladet kommer i kontakt med gjenstander under drift. Sjekk deretter om bladet er skadet. Kast alltid blad som er skjevt eller sprukket.
- UNDERS∅K TRIMMEREN OG TILBEH∅RET F∅R HVER BRUK – Bruk den aldri med mindre alle blad-delene er riktig montert.
- BLADET GÅR RUNDT ETTER AT GASSREGULATOREN ER SLUPPET – Et roterende blad kan skade deg eller tilskuere. Før du gjør noe som helst ved bladet, må du slå av motoren og forsikre deg om at det roterende bladet har stanset.
- IKKE BRUK APPARATET I UBEKVEMME POSISJONER, ut av balanse, med utstrakte armer, eller med én hånd. Bruk alltid to hender når du bruker maskinen med tommel og fingre rundt.
- IKKE L∅FT BLADET for høvt mens maskinen står på. Brukeren kan bli skadet.
- IKKE BRUK FOR ANDRE FORMÅL ENN å beskiære plen- eller hageområder.
■ BENYTT IKKE MASKINEN I LENGRE TID AV GANGEN. Ta regelmessige pauser.
- IKKE BRUK MASKINEN DERSOM DU HAR DRUKKET ELLER ER PÄVIRKET AV NARKOTIKA/LEGEMIDLER
- IKKE BRUK MASKINEN MED MINDRE GRESSVERNET OG/ELLER ANNET VERN ER MONTERT OG ER I GOD STAND.
- IKKE NYMONTER, FJERN ELLER ENDRE NOEN AV DELENE TIL DETTE PRODUKTET. Hvis du gjør dette kan det føre til personskader og/eller skade på maskinen og det gjør produsentens garanti ugyldig.
- IKKE bruk trimmeren nær eller rundt antennelige væsker eller gasser, verken innendørs eller utendørs. Dette kan føre til eksplosion og/eller brann.
- IKKE BRUK SAMMEN MED ANDRE SKJÆREANORDNINGER. Bruk bare våre reservedeler og vårt tilbehør, som er spesielt utformet for å forbedre ytelsen og for å maksimalisere sikker drift for produktene våre. Unnatelse av dette kan føre til dårlig ytelse og mulige skader. Bruk bare trådhodet som leveres med dette produktet. Ikke bruk sammen med andre skjæreanordninger. Bruk av slike anordninger gjør produsentens garanti ugyldig og kan føre til alvorlige kroppsskader.
6.2 Hekktrimmer
Forsiktig! Vær oppmerksom på elektriske ledninger.
- Unngå å bruke hekktrimmeren hvis det er andre personer, spesielt barn, i nærheten. - Hvis kutteenheten kommer i kontakt med fremmedlegemer, eller hvis de normale driftslydene plutselig forandrør seg, eller hvis vibrasjonen i hekktrimmeren forsterkes, må du umiddelbart stanse motoren slik at hekktrimmerens bevegelser stanser. Trekk ut støpselet eller fjern batteriet, og gjør deretter følgende:
- Se etter skader: - Kontroller om noen av delene har løsnet, og stram til alle løse deler. - Skift ut skadede deler med tilsvarende reservedeler eller få de skadede delene reparert. - Skru av verktøyet og fjern støpselet fra stikkontakten eller fjern batteriet før:
- Rengjøring eller fjerning av materialer som har ført til tilstopping.
- Inspeksjon, service eller reparasjonsarbeid på hekktrimmeren.
- Justering av kutteenhetens arbeidsposisjon.
- Du forlater hekktrimmeren lar den ligge uten tilsyn.
- Pass på at hekktrimmeren er plassert i en av de indikerte arbeidsposisjonene før du starter motoren.
- Du må aldri bruke hekktrimmeren hvis kutteenheten er defekt eller svært slitt.
- For å redusere faren for brann, må du huske å alltid kontrollere at motoren er fri for smuss og løv.
- Husk å kontrollere at alle håndtak og sikkerhetsanordninger er montert hver gang du skal bruke hekktrimmeren. Bruk aldri en hekktrimmer som mangler deler eller som har blitt modifisert på et vis som ikke er godkjent.
- Bruk alltid begge hender hvis hekktrimmeren er utstyrt med to håndtak.
- Vær alltid oppmerksom på omgivelsene dine, og være spesielt bevisst på potensielle farer som du kanskje ikke kan høre på grunn av støyen fra hekktrimmeren.
- Hold ledningen borte fra kutteområdet. Under bruk kan det hende at ledningen blir skjult av busker, og da er det en risiko for at man utilsiktet kan kutte den med bladet.
- Pass på at du alltid holder trygg avstand til kuttebladet. Unngå å fjerne kuttet materiale eller holde på materiale som skal kuttes mens bladene er i bevegelse. Kontroller at bryteren er skrudd av før du fjerner materiale som har satt seg fast. Et kort øyeblikks uoppmerksomhet når du bruker hekktrimmeren, kan føre til alvorlig personskade.
■ Barn må aldri bruke hekktrimmeren.
- Forsikre deg om at motoren er skrudd av, at støpselet er trukket ut av stikkontakten, eller at batteriet er fjernet, og at alle roterende deler er i ro før du starter enhver form for vedlikehold eller inspeksjon, eller hvis redskapet skal legges bort til oppbevaring. Gi maskinen tid til å kjøle seg ned før du utfører inspeksjon eller justeringer o.l.
- Bær alltid hekktrimmeren i håndtaket og påse at kuttebladet ikke er i bevegelse. Sett alltid på dekslet på kutteenheten når du transporterer hekktrimmeren eller setter den bort for oppbevaring. Riktig håndtering av hekktrimmeren reduserer risikoen for personskade forårsaket av kuttebladene.
6.3 Motorsag
- Ikke bruk sagen med én hånd! Dette kan resultere i alvorlige personskader for brukeren, hjelpere og tilskuere. En motorsag er beregnet for bruk med to hender.
- Ikke bruk sagen hvis du er sliten, eller påvirket av narkotika, alkohol eller medisiner.
- Bruk vernestøvler, klær som sitter godt, vernehansker, vernebriller, hørselsvern og hodebeskyttelse.
- Forsikre deg om at andre personer holder seg på trygg avstand når du starter eller bruker motorsagen. Hold tilskuere og kjæledyr på trygg avstand fra arbeidsplassen.
POWXG3020 NO
- Ikke begynn å sage før du har tilrettelagt for et ryddig arbeidssted, stabilt underlag og en planlagt tilbaketrekningsrute fra treet som skal felles.
- Hold alle kroppsdeler på trygg avstand fra motorsagens kiede mens motoren er i bruk.
- Transporter sagen først når motoren har stoppet. Hold sagen slik at sverdet og sagkjedet peker bakover, og lyddemperen ikke kan berøre kroppen din.
- Ikke bruk en motorsag som er ødelagt, feiljustert eller ufullstendig eller feilaktig montert i henhold til sikkerhetsforskriftene. Forsikre deg om at motorsagen stopper när gassregulatoren frakobles.
- Vær ytterst forsiktig når du sager små busker og unge trær fordi tynne materialer kan henge seg opp i kiedet og bli kastet mot deg eller føre til at du mister balansen.
- Når du sager en gren som står i spenn, vær forberedt på tilbakekast så du ikke blir truffet når spennet i trefibrene blir frigjort.
- Sørg for at håndtakene er tørre, rene og fri for olie eller bensinblanding.
- Motorsagen må kun brukes på steder med god ventilasjon.
- Ikke bruk en motorsag oppe i et tre med mindre du har fått spesiell opplæring i dette.
- All service, bortsett fra de tingene som nevnes i sikkerhets- og vedlikeholdsinstruksjonene i bruksanvisningen, skal utføres av kvalifiserte teknikere.
- Når du transporterer motorsagen bør du bruke den spesielt egnede sliren for sverdet.
- Ikke bruk motorsagen i nærheten av brannfarlige væsker eller gasser, enten de er utendørs eller innendørs. Dette kan resultere i eksplosion eller brann.
- Bruk riktig redskap: Sag kun trevirke. Ikke bruk motorsagen til andre formål enn det den opprinnelig er ment for. Du må f.eks. ikke bruke motorsagen til å sage plast, mur eller andre materialer som ikke er av tre.
- En førstegangsbruker bør få praktisk veiledning til å bruke motorsagen og verneutstyret av en erfaren bruker.
- Ikke prøv å holde sagen med bare én hånd. Du vil ikke ha kontroll over reaktive krefter, og du kan miste kontrollen over sagen, noe som kan resultere i at sperren og kjedet sklir eller hopper langs grenen eller tømmerstokken.
- Bruk aldri motorsagen innendørs. Når forbrenningsmotoren startes opp utvikles det giftige gasser, og disse gassene kan være både fargeløse og luktfrie. Bruk av dette redskapet kan produsere støv, dis og røyk som inneholder kjemikalier som kan forårsake problemer når det gjelder kroppens vitale organer. Vær oppmerksom på farlig støv, dis (som sagspon eller olietåke fra kiedesmøring) og beskytt deg skikkelig mot dette.
- Bruk hansker og forsikre deg om at hånden din er varm. Utvidet bruk av motorsager som utsetter brukeren for vibrasjoner, kan forårsake hvit vibrasjonsfinger. Bruk hansker og hold hånden varm. Hvis noen av symptomene på hvit vibrasjonsfinger forekommer, må du oppsøke medisinsk hielp øveblikkelig.
- Før den taggete støtfangeren inn på motorsagen, rett bak hengslet som er beregnet for dette og snu sagen rundt dette punktet. Den taggete støtfangeren ruller mot trestammen.
- Det er bare kjede, sverd og tennplugg som kan skiftes av brukeren. Pass alltid på å skifte med korrekt materiell, som beskrevet i spesifikasjonene i instruksionshåndboka.
6.3.1 Forholdsregler for kast
- Kast kan forekomme når nesen eller toppen på sverdet kommer i kontakt med en djenstand, eller når treet klemmer inn og klyper sagkiedet mens det sager.
- Topp-kontakt kan i visse tilfeller forårsake en lynrask ryggereaksjon, og da kan sverdet kastes opp og tilbake mot brukeren.
POWXG3020 NO
- Klemming av sagkjedet langs undersiden av sverdet kan dra sagen fremover og bort fra brukeren.
- KLEMMING av sagkjedet langs TOPPEN på sverdet kan SKYVE sverdet raskt tilbake mot operatøren.
- Alle disse reaksjonene kan føre til at du mister kontrollen over sagen, som kan resultere i alvorlige personulykker.
- Med litt innsikt i kasting, kan du redusere eller unngå å bli overrasket. Plutselige overraskelser bidrar til ulykker.
- Hold et godt fast grep på sagen med begge hender, høyre hånd på det bakre håndtaket, og venstre hånd på det fremre håndtaket, mens motoren går. Bruk et fast grep med tomler og fingre som går rundt motorsaghåndtakene. Et fast grep vil hjelpe til å redusere kast og opprettholde kontroll av sagen. Ikke slipp.
- Vær sikker på at området hvor du sager ikke har noen blokkeringer. Ikke la nesen på sverdet komme i kontakt med en trestamme, grein eller noen annen hindring som kunne bli truffet mens du bruker sagen.
- Sag med høyt turtall på motoren.
- Ikke strekk deg eller sag over skulderhøyde.
- Følg produsentens instruksioner for sliping og vedlikehold av sagkiedet.
- Bruk kun originale sverd og kjeder som er spesifisert av produsenten eller tilsvarende.
NB: Sagkjeder med lavt tilbakekast er kjeder som imøtekommer kast kriteriene.
Advarsel: Kast kan øke risikoen for å miste kontrollen over motorsagen, noe som kan resultere i alvorlige eller livstruende personskader for brukeren eller andre som står i nærheten. Vær alltid på vakt. Rotasjonskast og klemmekast er store farer for motorsagbrukere og den største årsaken til de fleste ulykker.
6.4 Trimmer
Apparatet må kun kobles til en elektrisk kurs som er beskyttet med jordfeilbryter (30 mA).
- Gresstrimmere må ikke benyttes av barn eller personer som ikke har fått opplæring.
■ Bruk kraftige sko eller støyler for å beskytte føttene dine.
■ Bruk lange bukser for å beskytte beina dine. - Kontroller apparatet før bruk. Hvis det er skadet, må det ikke tas i bruk.
■ Hvis enheten er skadet, må du sørge for å få den reparert av autorisert personell. - Ikke bruk apparatet hvis strømkabelen er skadet eller slitt.
- Kontroller forlengelseskabelen for evt. slitasje før bruk. Ved skade må strømkabelen umiddelbart kobles fra vegguttaket. Ikke rør kabelen før strømkabelen er koblet fra vegguttaket.
- Ikke bruk apparatet i nærheten av barn og/eller dyr.
- Apparatet må kun brukes i dagslvs eller med god belvsning.
■ Bruk aldri apparatet uten dekslet. - Før apparatet tas i bruk, må pinner, steiner, kabler og andre hindringer fjernes fra det området der du skal arbeide.
- Apparatet må kun brukes i stående stilling, med kuttetråden pekende ned mot bakken. Apparatet må aldri slås på i en annen posisjon.
- La aldri hender og føtter komme i berøring med kuttetråden.
■ Unngå å komme i kontakt med kuttetråden.
POWXG3020 NO
- Før apparatet settes ned, må det slås av. Vent til kuttetråden har stanset helt. Forsøk aldri å stanse kuttetråden på egen hånd.
Vær forsiktig. Når apparatet er slått av, fortsetter det å rotere en liten stund.
- Bruk kun den kuttetrådtypen produsenten anbefaler. Bruk aldri en kuttetråd av metall eller fiskesnøre.
- Ta støpslet ut av vegguttaket når du er ferdig, før service eller når apparatet ikke er i bruk.
- Etter bruk må apparatet oppbevares på en sikker måte og utenfor barns rekkevidde.
- Ikke kutt mot harde objekter. Dette kan føre til personskade eller skade på trimmeren.
- Ikke bruk trimmeren til å kutte gress som ikke er i kontakt med bakken, f.eks. må du ikke kutte gress på vegger, steiner osv.
6.5 Bruk alltid sunn fornuft
Det er ikke mulig å dekke alle tenkelige situasjoner du kan oppleve. Vær alltid forsiktig og bruk sunn fornuft. Unngå alle situasjoner som du anser som utenfor dine evner. Hvis du fortsatt føler deg usikker på driftsprosedyrene etter at du har lest denne bruksanvisningen, bør du kontakte en ekspert før du fortsetter.
7 MONTERING
7.1 Montering av skaftet/drivakselen (Fig. A og B)
■ Løsne knotten (7).
- Tre det fremre skaftet (enten rør 2, 3 eller 4) inn i røret på drivakselenheten (1).
- Pass på at låsesplinten (8) smetter på plass i hullet i koblingen (9).
- Fest rørakselen på plass med knotten (7).
7.2 Montering av gressvernet (Fig. A og C)
- Fest beskyttelsesdekslet (6) på hodet til krattkutter/gresstrimmer-redskapet (2).
■ Fest beskyttelsesdekslet (6) med fire sekskantbolter (a). - Fest det fullstendige beskyttelsesdekselet (6) med 3 sekskantbolter (b) fra den nedresiden til krattkutter/gresstrimmer-redskapet (2).
7.3 Montering av bærebeltet (Fig. A og D)
- Fest bærebeltet (10) over skulderen og juster lengden slik at den er komfortabel å bruke.
■ Hekt fast kroken (a) i øyet (b) som er plassert foran hovedhåndtaket (1).
7.4 Montering av det runde håndtaket (Fig. A og E)
- Plasser det runde håndtaket (11) i en passende posisjon på rørskaftet til skaftet/drivaksel-enheten (1). Det runde håndtaket skal være på oversiden av røret.
■ Fest det til skaftet med låseknotten (a).
■ Fest deretter foten (b) til det runde håndtaket ved hjelp av to sekskantbolter. - Foten (b) kan monteres både for høyrehendt og venstrehendt bruk; på venstre side for høyrehendte og på høyre side for venstrehendte.
7.5 Montering av motorsagen (Fig. F)
Legg spesielt merke til rotasjonsretningen til motorsagen. Denne er indikert på motorsagdekslet (a) og over sverdbolten (i). Stram sagkjedet ved å følge instruksjonene nedenfor.
FORSIKTIG: Bruk alltid kraftige arbeidshansker når du håndterer og monterer et sagkjede.
- Plasser redskapet på et flatt underlag.
- Fjern dekslet til sagtannhjulet (a) og festeblokken i metall (c) ved å løsne mutrene (b) med pipenøkkelen (d).
- Legg det nye sagkjedet i en løkke og rett ut alle bukter. Kutterne skal være vendt i den samme retningen som kjedet roterer, markert som (ø) på dekslet til kjedetannhjulet (a). Hvis de er vendt bakover, må du snu kjedet over på andre siden.
- Plasser sagkjedet (f) i sporet på sverdet. Posisjoner kjedet slik at det er en løkke på baksiden av sverdet.
- Hold kjedet på plass på sverdet og plasser løkken rundt tannhjulet.
- Plasser sagsverdet (16) over sverdfliken (i) kjedestrammingstappen (k).
- Bruk pipenøkkelen (f) til å forhåndsstramme sagkjedet (j) ved å dreie skruen (b) i retningen med klokken.
- Sett tilbake dekslet til kjedetannhjulet (15). Utfør de siste justeringene av stramheten til kjedet ved hjelp av kiedestrammeskruen (i).
- Fest dekslet til kjedetannhjulet og festeplaten av metall (c) med de to mutrene (b).
7.6 Skifte fra blad til trådspole (Fig. A, G og H)
OBS: Bruk alltid kraftige arbeidshansker ved håndtering og installasjon av et blad.
- Snu verktøyet opp ned slik at det blir lettere å skifte ut kutterbladet (5).
- For å demontere kutterbladet (5) må du stikke unbrakonøkkelen inn gjennom hullet i maskinkroppen under kutterbladet og inn i mottaksskiven (b).
- Roter kutterbladet (5) inntil det er sperret av unbrakonøkkelen (e).
- Løsne sekskantmutteren (c) ved å dreie i retningen med klokka (venstregjenget) med sekskant-pipenøkkelen, og fjern mutteren (c), koppen (d), kutterbladet (5) og unbrakonøkkelen.
7.6.2 Montering av kutterbladet. (Fig. A og G)
- Påse at mottaksskiven (b) er plassert over akselmutteren (f) med den åpne siden vendt ned.
- Monter kutterbladet (5) på akselen slik at sporet i mottaksskiven passer i monteringshullet i kutterbladet (5). Monter den øvre skiven (d), og sikre kutterbladet (5) med sekskantmutteren (c). Hold fast mottaksskiven med unbrakonøkkelen (e) og roter sekskantmutteren i retningen mot klokka.
7.6.3 Spole (Fig. A og H)
■ Fjern kutterbladet slik det er beskrevet i avsnitt 7.5.1.
- Hold trimmerhodet, sett inn sekskantnøkkelen gjennom hullet på skiven.
- Skru spolen på akselen og stram til ved å dreie den i retningen mot klokka.
- Hvis du ønsker å fjerne spolen må du følge instruksjonen i omvendt rekkefølge.
Hvis snoren er for lang når du bruker utstyret for første gang, vil bladet på beskyttelsen kutte av overskuddssnoren til riktig lengde.
8 BRUK
Koble strømstøpelset til kontakten i en egnet forlengerledning.
Skyv løkken gjennom åpningen i det bakre håndtaket og fest den over kabelholderen (Fig. H 1).
8.1 Smøring av kjedet (Fig. I)
- Sagsverdet og sagkjedet må aldri brukes uten olje. Hvis den stangmonterte hagesaksen blir brukt med for lite olje, vil kvaliteten på kuttingen og sagkjedets levetid redusere. Sagkjedet vil bli raskere sløvt. Du kan se at det er for lite olje igjen i redskapet ved at det begynner å ryke mer eller ved at kuttestangen skifter farge. Oljen strømmer til kuttestangen så fort motoren er i drift.
8.1.1 Etterfylling av olje til kjedet:
- Kontroller oljenivåindikatoren på oljetanken (13) med jevne mellomrom og etterfyll olje när nivået er ved merket «MIN» (a) på oljenivåindikatoren. Oljetanken har en kapasitet på omtrent 100 ml olje.
- Tøm oljetanken hvis du vet at redskapet ikke kommer til å bli brukt på lang tid (6-8 uker).
8.2 Svinge ut hekktrimmeren (Fig. A og J)
Kutteenheten til hekktrimmeren må regelmessig kontrolleres for slitasje og sløvhet. En sløv kutteenhet vil føre til at redskapet overbelastes. Skader som skyldes denne typen overbelastning, dekkes ikke av garantien.
- Løsne låsebolten (a) slik at du kan svinge ut kuttestangen (14).
- Bruk bare håndtaket på kuttestangen (15) for å svinge den ut; ikke berør kutterbladet.
- Trykk sammen låseklemmen (b) for å frigjøre den fra den taggete kanten (c).
- Kuttestangen (14) kan nå svinges ut. Bruk stoppnivåene og la stoppespaken klikke på plass.
- Du kan velge mellom ni ulike stoppnivåer mellom 0° og 90°.
- Sku inn läsebolten (a) for å sikre kuttestangen.
8.3 Starte maskinen (Fig. K)
- For å starte redskapet må du skyve låsebryteren (a) forover og trykke inn avtrekkerbryteren (b).
8.4 Stoppe maskinen (Fig. K)
- Du slår av apparatet ved å slippe bryterutløseren.
8.5 Bruke hekktrimmeren
Mens du kapper, må du alltid passe på at du unngår å komme i kontakt med andre gjenstander, som stålgjerder eller plantestøtter. Dette kan skade kappesverdet.
- For å unngå øyeskader, bør du alltid bruke vernebriller när du arbeider med hekktrimmeren.
- Hold alltid redskapet i et solid grep med begge hender. Hold i det bakre håndtaket med en hånd og la den andre ha et solid grep om det runde håndtaket foran (A6). Pass på at fingrene dine griper godt rundt håndtakene.
- Juster bæreselen (A 51B) slik at den er komfortabel og i riktig lengde. Riktig justering gjør det lettere å holde hekktrimmeren.
- Hvis bladene setter seg fast i harde, store gjenstander, må du umiddelbart slå av redskapet, trekke ut støpselet og deretter fjerne gjenstanden.
- Unngå å utsette redskapet for overdreven belastning under bruk.
8.6 Bruke motorsagen
Hvis kjedet setter seg fast, må du ikke forsøke å trekke ut beskjæringsredskapet med kraft. Da kan du skade deg. Slå av motoren og bruk heller et brekkjern eller en kile for å frigjøre beskjæringsredskapet.
- Du vil ha bedre kontroll over redskapet hvis du bruker undersiden av knivbjelken (sagkjedets rotasjonsretning gjør at kjedet trekker), i stedet for den øvre kanten av knivbjelken (der kjedets rotasjonsretning gjør at kjedet skyver).
- Motorsagen må ikke komme i berøring med bakken eller andre gjenstander mens du kapper treverket eller etterpå.
- Pass godt på at sagkjedet ikke setter seg fast mens du sager. Trestammen må ikke brekke eller flise seg opp.
- Vær dessuten nøye med å følge sikkerhetsinstruksjonen for å forebygge rekyl (se sikkerhetsinformasjonen).
- Fjern alle grener som henger nedover ved å sage øverst på grenen.
- Krokete grener må kappes individuelt til passende størrelse.
8.7 Arbeid utført med trådspolen
- I små områder med gress er det best å holde redskapet i omtrent 30° vinkel, og svinge kuttehodet jevnt fra høyre til venstre i en halvsirkelformasjon.
- Best resultat oppnår man hvis gresset er maks 15 cm høyt. Hvis gresset er høyere, anbefaler vi at du slår flere ganger.
- Hvis du skal slå gresset rundt trær, gjerdestolper eller andre hindringer, er det best å bevege redskapet forsiktig rundt hindringen og klippe gresset kun med endene av trådene.
- Unngå enhver kontakt med harde gjenstander (som steiner, vegger, stakittgjerder osv.). Kontakt med slike gjenstander vil føre til at tråden slites raskt. Bruk kanten på beskyttelsesdekslet som mål for å holde redskapet på trygg avstand.
OBS! Du må ikke legge kuttehodet ned på bakken mens redskapet er i drift!
8.8 Arbeid utført med knivbladet med fire tenner
Bruk alltid selen og egnet verneutstyr når du arbeider med dette redskapet. Bruk vernebriller, samt hørselvern og hodebeskyttelse. Forsikre deg om at bladet er riktig montert. Skift ut skadede eller slitte redskapsdeler. Det er skaderisiko forbundet med dette redskapet.
- Bruk dette bladet kun for arbeid på åpne og jevne områder. Kontroller området grundig før du slår og fjern alle fremmedlegemer. Unngå å komme i kontakt med steiner, metall eller andre hindringer. Dette kan skade bladet og det kan forårsake rekyl fra maskinen.
- Hold klipperen over bakken og beveg den sakte frem og tilbake foran deg i en buebevegelse, som om du arbeider med en liå.
- Hold kuttehodet parallelt med bakken, ikke i vinkel.
- Ikke bruk dette redskapet til å slå viltvoksende ugress eller buskas.
- Kontroller bladene regelmessig for skade og skift dem ut ved behov.
8.9 Beskjæringsinstruksjoner
- Når den er utstyrt med gressvern og trådhode vil maskinen kunne få bort alt stygt ugress og gresstuster fra steder som er vanskelig å komme til - langs gjerder, murer, grunnmurer og rundt trær. Den kan også brukes til å "skalpere", for å fjerne plantevekst helt ned til bakken. På denne måten kan en hage lettere bli klargjort eller et område bli rensket opp.
MERK: Arbeid rundt grunnmurer, steinmurer og kantstein vil, selv med forsiktig bruk, føre til at tråden slites. For å føre frem mer tråd, trykker du spoleknappen mot bakken mens trimmeren roterer.
8.9.1 Trimme / klippe
- Sving trimmeren fra side til side som om det var en ljå. Ikke still trådhodet på skrå ved denne fremgangsmåten. Forsøk først et lite stykke for å få til riktig kuttehøyde. Hold trådhodet på samme nivå for å få til et jevnt resultat.
8.9.2 Tettere trimming
- Hold trimmeren rett foran deg med en liten skråstilling, slik at undersiden av trådhodet er over bakken og tråden berører bakken på riktig sted. Skjær alltid bort fra brukeren. Ikke trekk trimmeren mot brukeren.
8.9.3 Trimming langs gjerde/grunnmur
- Gjør trimmingen langs gjerder, steinmurer og grunnmurer langsomt for å skjære uten å piske tråden mot hindringen. Hvis tråden kommer i kontakt med stein, murer eller grunnmurer, rives den av eller slites den opp. Hvis tråden slås over et stålgjerde ryker den.
8.9.4 Trimming rundt trær
- Trimming rundt trær må gjøres forsiktig slik at tråden ikke kommer i kontakt med barken. Gå rundt treet mens du trimmer fra venstre til høyre. Gå nærmere gress eller ugress med tuppen av tråden og still trådhodet litt forover på skrå.
8.9.5 Skalpering
ADVARSEL: Utvis stor forsiktighet når du SKALPERER. Hold en avstand på 30 meter mellom brukeren og andre mennesker og dyr, mens du utfører skalpering.
POWXG3020 NO
Skalpering betyr å fjerne all vekst ned til bakken. For å få dette til må du stille trådhodet på skrå til høyre i en 30 graders vinkel. Du får bedre kontroll over denne operasjonen ved å justere håndtaket. Ikke forsøk dette hvis det finnes en sjanse for at rusk som farer omkring kan skade brukeren, andre mennesker eller eiendeler
8.9.6 Ikke "fei" med trimmeren
- Feiing sikter til å stille trådhodet på skrå for å feie rusk bort fra gangstier osv. Trimmeren er et kraftig verktøy og små stein og annet rusk kan slenges over 15 meter bort, noe som kan føre til skader på biler, hus og vinduer.
8.10 Å beskjære med bladet
■ UNNGÅ "KICKOUT"
- 'Kicket' er rekylen til et blad i bevegelse, hvis det kommer i kontakt med et tre, busk eller en hard gjenstand. Kraften som oppstår dytter bladet voldsomt bort i en bue. 'Kicket' kan resultere i tap av kontroll som kan føre til skade på brukeren eller tilskuere.
- Ikke bruk skjærebladet nær et gjerde, jernstolper, kantstein eller grunnmurer.
Ikke kutt med et sløvt, sprukket eller skadet metallblad. Før du kutter vekster, må du inspisere for hindringer som steiner, metallstaker eller ståltråd. Hvis en hindring ikke kan fjernes, merker du stedet slik at du kan unngå det med bladet. Stein og metall vil gjøre bladet sløvt eller skade det. Ståltråd kan vikle seg inn i trimmehodet, eller kan bli slynget ut.
Ikke bruk en trimmer til å kutte trær.
- Kutt av tykke grener på forhånd med en kvistsaks.
Den tosidige kuttestangen gjør det mulig å kutte i begge retningene, eller begge sidene, hvis du synger redskapet fra side til side. - Hvis du kutter vertikalt, bør du forsøke å bevege hekktrimmeren i en jevn bevegelse forover, eller opp og ned i buebevegelse.
- Hvis du kutter vannrett, anbefaler vi at du fører hekktrimmeren i en sigdformet bevegelse mot kanten av hekken, slik at de kuttede grenene faller til bakken.
- For å oppnå lange, rette linjer anbefaler vi at du setter opp stramme, rette tråder som du kan bruke som rettesnor.
8.11.1 Forme hekker:
- Det er anbefalt at hekker blir trimmet slik at de får en trapesform. På denne måten bevarer man de nederste grenene. Dette er i samsvar med den naturlige planteveksten og bidrar til optimal plantevekst. Ved kutting er det derfor bare de unge skuddene som klippes, og over tid blir buskene blir tette og solide.
- Trim sidene av hekken først. Dette kan du gjøre ved å føre hekktrimmeren i en jevn bevegelse nedenfra og opp. Hvis du kutter den andre veien, vil de tynnere grenene bevege seg nedover og utover, og dette kan føre til at enkelte områder får sparsom og tynn vekst.
- Kutt så den øverste kanten slik du selv ønsker, enten du velger en flat, vinkelformet eller rundet kant.
- Trim yngre planter til ønsket form, men du bør forsøke å unngå å skade hovedveksten inntil hekken har nådd ønsket høyde. Alle andre skudd kan kappes til halv høyde.
■ Pleje av frittyoksende hekker: - Frittvoksende hekker blir ikke formet når de blir trimmet, men de må likevel vedlikeholdes jevnlig slik at de ikke blir for høye.
8.12 Sagteknikker ved bruk av motorsagen
- Vær oppmerksom på faren for rekyl og at grener kan brekke og falle ned.
8.12.1 Sage av mindre grener:
- Plasser støtteflaten på sagen mot grenen slik at du hindrer at sagen kan rykke og gjøre brå bevegelser når du begynner å sage. Før sagen med mildt trykk fra toppen og hele veien gjennom grenen til undersiden. Vær oppmerksom på at grenen kan brekke før du har saget helt gjennom treverket, hvis du har undervurdert grenens vekt og størrelse.
8.12.2 Sage av større grener:
- Hvis du skal kappe av større grener, bør du aller først gjøre et avlastningskutt for å sikre at hele sagoperasjonen er kontrollert. Du lager et avlastningskutt ved å sage et snitt inn i den nederste tredjedelen av grenen (med oversiden av sagbladet). Deretter sager du fra toppen mot undersiden i retningen mot det første kuttet (med undersiden av sagbladet).
8.12.3 Saging av seksjoner:
- Hvis du skal sage av store eller lange grener, bør du kappe av en og en seksjon av gangen, slik at du kan kontrollere det området der delen av grenen kommer til å lande.
- Begynn å sage av de laveste grenene på treet og jobb deg oppover. På denne måten vil de avsagde grenene falle til marken uten å støte på forhindringer.
- Når kuttet er fullført vil du merke at sagen brått blir tyngre, fordi sagen ikke lenger blir støttet av grenen. Vær påpasselig, siden det er en viss risiko for at du kan miste kontrollen over verktøyet.
- Pass på at motorsagen er i gang når du trekker den ut av kuttet. Dette vil forhindre at sagen setter seg fast.
- Unngå å skjære med tuppen av kutteredskapet.
- Unngå å kappe av grenen helt innerst mot stammen; dette området er sårbart og kan føre til at treet vil slite med å lege kuttet.
9 RENGJ∅RING OG VEDLIKEHOLD
- Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring.
- Rengjør lufteåpningen i verktøyet jevnlig med en myk børste eller en tørr klut.
- Rengjør trimmetråden og spolen jevnlig med en myk børste eller en tørr klut.
- Fjern gress og jord fra undersiden av dekslet jevnlig med en sløv skrape.
9.1 Rengjøring av motorsagen
- Motorsagen må rengjøres for sagmugg med jevne mellomrom.
■ Fjern kjedehjuldekslet.
- Fjern sagkjedet fra stangen og rengjør styreskinnen.
- Hold sagkjedet skarpt og kontroller spenningen, kontroller oljenivået og oljeforsyningen.
9.2 Rengjøring av hekktrimmeren
■ Fjern avklipp som sitter fast.
- Vedlikehold kuttestangen ved å bruke en oljespray eller oljekanne.
9.3 Rengjøring av trimmeren og krattkutteranordningen
■ Fjern avklipp som sitter fast.
- Hold kuttebladet skarpt for å forenkle arbeidet.
10 FEILS∅KING
| PROBLEM | MULIG ÅRSAK | L∅SNING |
| Tråden føres ikke frem. | Tråden er spleiset på seg selv.Ikke nok tråd på spolen.Tråden er slitt ned og er for kort.Tråden er sammenviklet på spolen. | Smør med en silikonspray.Skift spolen.Fjern spolen og trekk ut tråden.Fjern tråden fra spolen og vikle den på igjen. |
| Kuttehodet er vanskelig å dreie. | Gress viklet rundt hodet. | Rengjør de berørte delene på maskinen. |
| Gresset vikler seg hele tiden rundt skaftet og trimmerhodet. | Kutting av høyt gress på bakkenivå. | Kutt høyt gress fra toppen og ned. |
| Gresstrimmeren stopper og vil ikke starte igjen. | Enheten er skadet.Pluggen er skadet. | Kontakt forhandleren for å sjekke skaden.Sjekk pluggen. |
11 TEKNISKE DATA
| Type | POWXG3020 |
| Spenning | 230-240 V ~50Hz |
| Motorkapasitet | 1000 W |
| Motortype | Med børste |
| Skaftlengde | 600 mm |
| Elektrisk støpseltype | VDE |
| Strømkabelens lengde | 0,35 m |
| Gresstrimmer | |
| Kuttebredde | 380 mm |
| Tråddiameter | 2,0 mm |
| Trådlengde | 5 m |
| Trådmatingstype | Tap & go |
| Spoletype | Doble tråder |
| Krattkutter | |
| Kuttebredde | 230 mm |
| Beskyttelse | Metalldeksel + plastdeksel |
| Antall tenner | 4 |
| Hekktrimmer | |
| Kuttelengde | 410 mm |
| Kuttetykkelse | 20 mm |
| Knivbladtype | Laserskåret, tosidig |
| Kuttehodetype | Roterende |
| Antall tenner | 33 |
| Motorsag | |
| Merke på kjede og sagsverd | Kinesisk |
| Sverdlengde | 200 mm |
| Sverdets kuttekapasitet | 180 mm |
| Kjedesmører | Automatisk |
| Oljetankens kapasitet | 100 ml |
| Kjedebredde | 1,27 mm |
| Kjededybde | 9,525 mm |
12 ST∅Y
- Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)
| Lydtrykknivå LpA | 86 dB(A) |
| Lydeffektnivå LwA | 103 dB(A) |
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
aw (Vibrasjon)
7,7 m/s²
K = 1,5 ~m / s^2
Tallene som er gitt her er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye støvgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.
| Verktøydel | Handling | Før arbeidet påbegynnes | Etter 10 timers bruk |
| Hele maskinen | Kontrollere tilstanden, skifte ut skadede deler ved behov | X | |
| Tilgjengelige skruer og mutre | Stramme til | X | |
| Kjedetannhjul | Kontrollere, skifte ut ved behov | X | |
| Sagkjede | Kontrollere, påføre olje, slipe eller skifte ut | X | |
| Sverd | Kontrollere, rotere, rengjøre og påføre olje | X | X |
| Kuttehode | Kontrollere at installasjonen er korrekt | X | |
| Gir | Smøre | X |
13.2 Hekktrimmer
Tallene som er gitt er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye støvgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.
14 GARANTI
- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.
- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål det ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
- Verktøvet må lades opp minst én gang per måned for å sikre optimal funksion.
15 MILJ∅
Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.
16 SAMSVARSERKLÆRING
VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
EU-direktiver (med eventuelle endringer inntil dato for underskrift):
2011/65/EU
2006/42/EC Annex IV Notified Body TuV Sud - DE
2014/30/EU
2000/14/EC Annex VI LwA
Measured
94dB(A) 103dB(A)
Guaranteed 96dB(A) 107dB(A)
Notified Body TuV Sud - DE
Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):
EN60335-1:2012
EN50636-2-91:2014
EN62841-1:2015
EN62841-4-2:2019
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
7.6.3 Spole (Fig. A og H)....12
8 BETJENING 13
8.9.3 Trimning ved stakit/fundament 15
