NÁVOD K OBSLUZE POWXG3020 PowerPlus

5.4 Používání elektrických strojů a péče o ně ............................................................. 7

6.3.1 Bezpečnostní upozornění týkající se zpětného rázu ................................................ 10

7.2 Instalace krytu k ochraně před odletujícími úlomky (obrázky A, C) .................. 11

7.3 Připojení nosného popruhu (obrázky A, D) ......................................................... 11

7.4 Montáž oblého madla (obrázky A, E) ................................................................... 11

7.5 Montáž řetězové pily (obrázek F) ......................................................................... 12

7.6 Výměna kovového nože a strunové hlavy (obrázky A, G, H) .............................. 12

8.1 Mazání řetězu (obrázek I) ...................................................................................... 13

8.1.1 Plnění oleje řetězu .................................................................................................. 13POWXG3020 CS Copyright © 2022 VARO Stránka | 2 www.varo.com

8.2 Otáčení lišty plotostřihu (obrázky A, J) ............................................................... 13

8.10 Sekání pomocí žacích nožů .................................................................................. 16

8.11 Techniky řezání při použití plotostřihu ................................................................ 16

8.11.1 Řezání tvarovaných keřů: ................................................................................... 16

8.12 Techniky řezání při použití řetězové pily ............................................................. 16

8.12.1 Odřezávání malých větví: ................................................................................... 16

8.12.2 Odřezávání větších větví: ................................................................................... 17

9.3 Čištění nástavců vyžínače a křovinořezu ............................................................ 17

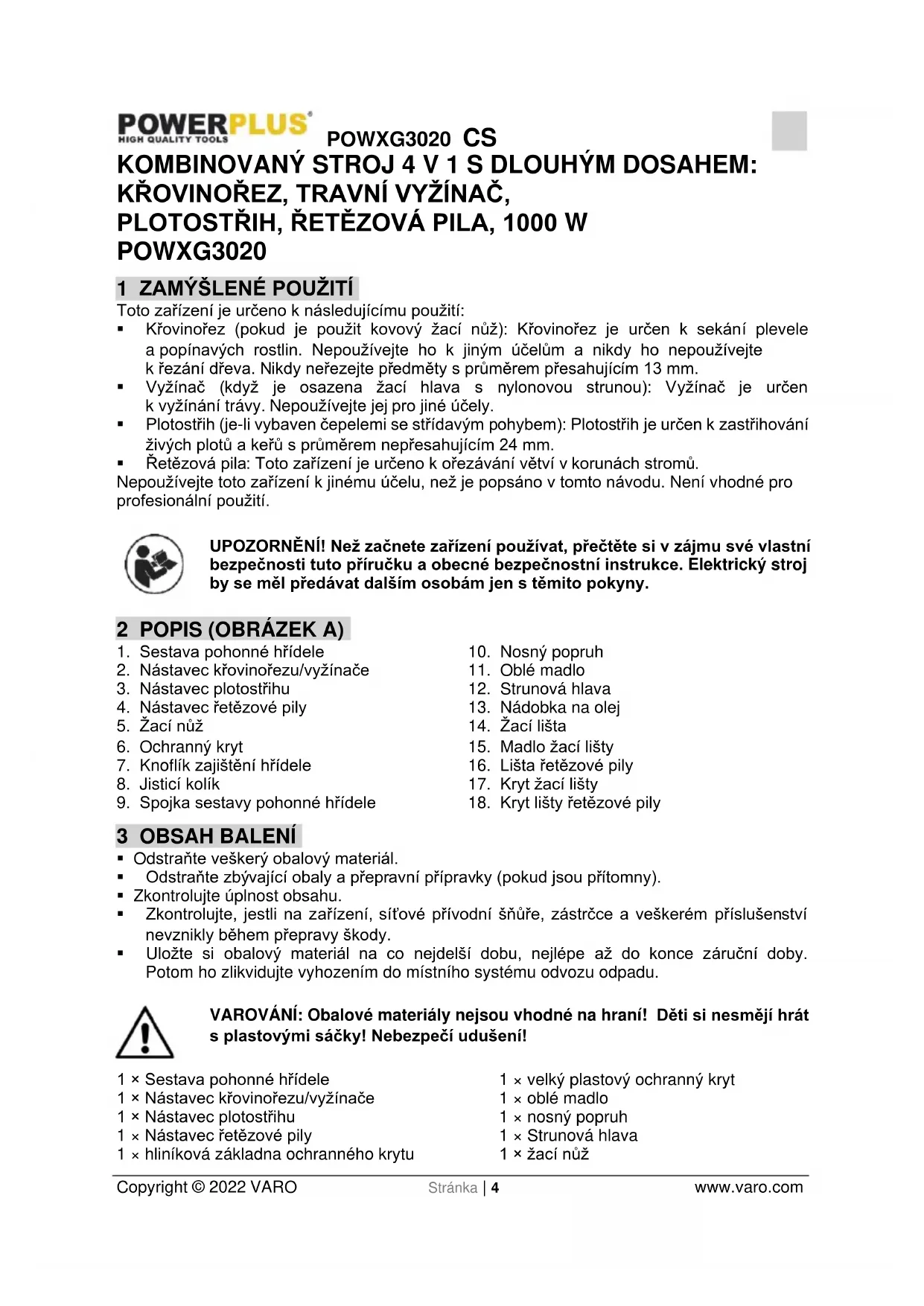

Toto zařízení je určeno k následujícímu použití:

• Křovinořez (pokud je použit kovový žací nůž): Křovinořez je určen k sekání plevele a popínavých rostlin. Nepoužívejte ho k jiným účelům a nikdy ho nepoužívejte k řezání dřeva. Nikdy neřezejte předměty s průměrem přesahujícím 13 mm.

• Vyžínač (když je osazena žací hlava s nylonovou strunou): Vyžínač je určen k vyžínání trávy. Nepoužívejte jej pro jiné účely.

• Plotostřih (je-li vybaven čepelemi se střídavým pohybem): Plotostřih je určen k zastřihování živých plotů a keřů s průměrem nepřesahujícím 24 mm.

• Řetězová pila: Toto zařízení je určeno k ořezávání větví v korunách stromů. Nepoužívejte toto zařízení k jinému účelu, než je popsáno v tomto návodu. Není vhodné pro profesionální použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBRÁZEK A)

1. Sestava pohonné hřídele

2. Nástavec křovinořezu/vyžínače

3. Nástavec plotostřihu

4. Nástavec řetězové pily

7. Knoflík zajištění hřídele

9. Spojka sestavy pohonné hřídele

15. Madlo žací lišty

16. Lišta řetězové pily

18. Kryt lišty řetězové pily

• Odstraňte veškerý obalový materiál.

• Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).

• Zkontrolujte úplnost obsahu.

• Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu. VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 × Sestava pohonné hřídele 1 × Nástavec křovinořezu/vyžínače 1 × Nástavec plotostřihu 1 × Nástavec řetězové pily 1 × hliníková základna ochranného krytu 1 × velký plastový ochranný kryt 1 × oblé madlo 1 × nosný popruh 1 × Strunová hlava 1 × žací nůžPOWXG3020 CS Copyright © 2022 VARO Stránka | 5 www.varo.com 1 × inbus klíč (v oblém madle) 1 × víceúčelový klíč (v krytu lišty řetězu) 1 × klíč 14 mm 1 × řetěz 8” 1 × lišta řetězu 8” 1 × kryt lišty řetězu 1 × kryt žací lišty 1 × matice 14 mm 1 × černá podložka 1 × Návod Pokud některé díly chybí nebo jsou poškozené, obraťte se na svého obchodníka. 4 SYMBOLY V tomto návodu nebo na stroji se používají následující symboly:

Znamená riziko zranění osob nebo poškození stroje.

Doporučené nošení ochranné obuvi.

Před použitím si přečtěte návod.

Používejte pomůcky k ochraně sluchu. Noste ochranné brýle.

Dávejte pozor na vymrštěné a odražené předměty.

Nikdy stroj neprovozujte za deště nebo za vlhka či mokra. Za vlhka roste nebezpečí zasažení elektrickým proudem.

Při použití udržujte mezi strojem a dalšími osobami vzdálenost minimálně 15 m.

Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka

V souladu se základními požadavky Evropských směrnic.

V prašném prostředí používejte respirátor/masku.

Elektrické stroje a přístroje nesmí být likvidovány s komunálním odpadem.

Varování ohledně zpětného rázu 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a pokyny, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.POWXG3020 CS Copyright © 2022 VARO Stránka | 6 www.varo.com

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým strojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku

• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.

• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.

• S připojovacím kabelem zacházejte opatrně. Nikdy za něj stroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.

• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.

• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.

• Zabraňte náhodnému spuštění. Před připojením stroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.POWXG3020 CS Copyright © 2022 VARO Stránka | 7 www.varo.com

5.4 Používání elektrických strojů a péče o ně

• Při práci s elektrickým strojem nepoužívejte sílu. Používejte k dosažení cíle správný nástroj. Správný elektrický stroj vykoná svůj úkol lépe a bezpečněji rychlostí, na kterou byl zkonstruován.

• Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.

• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny se strojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických strojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky ovlivňující to, jak stroj funguje. Při poškození nechte elektrický stroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických strojů.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že se řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje k činnosti jiné než předpokládané může vést k nebezpečné situaci.

• Nechávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem za použití výhradně originálních náhradních dílů. Tak zajistíte, že stroj bude i nadále bezpečný.

• ŘIĎTE SE VŠEMI UPOZORNĚNÍMI a pokyny upravujícími provoz a instalaci čepele.

• ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 50 stop (15 metrů) ve všech směrech. Jestliže se čepel za provozu setká s cizími předměty, vypněte motor a nechte čepel se zastavit. Potom zkontrolujte, zda není čepel poškozena. Čepel vždy vyhoďte, je-li pokřivená nebo prasklá.

• VYŽÍNAČ A NÁSTAVCE VŽDY PŘED POUŽITÍM PROHLÉDNĚTE – nikdy zařízení nepoužívejte, nebyly-li všechny nástavce řádně nainstalovány.

• ČEPEL SE PO UVOLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající čepel může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujistěte se, že se dobíhající čepel zastavila.

• NEPROVOZUJTE ZAŘÍZENÍ V NEPOHODLNÝCH POLOHÁCH, když nejste v rovnováze, když máte natažené paže ani jednou rukou. Vždy používejte obě ruce a zařízení držte palci a prsty tak, že jimi uchopíte rukojeti.

• NEZVEDEJTE STRUNOVOU HLAVU nad úroveň země za provozu zařízení. Mohlo by dojít k úrazu pracovníka obsluhy.

• ZAŘÍZENÍ NEPOUŽÍVEJTE K ÚČELŮM JINÝM než k vyžínání trávy a úpravám zahrady.

• NEPROVOZUJTE ZAŘÍZENÍ PO DLOUHOU DOBU. Pravidelně odpočívejte.

• K TOMUTO VÝROBKU NIC NEPŘIDÁVEJTE, NIC Z NĚHO NEODEBÍREJTE A NIC NA NĚM NEMĚŇTE. Pokud to uděláte, může dojít k úrazu a/nebo k poškození zařízení a záruka výrobce pozbude platnosti.POWXG3020 CS Copyright © 2022 VARO Stránka | 8 www.varo.com

• NEPROVOZUJTE zařízení v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.

• NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobků. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástavec. Použití podobných nástavců způsobí neplatnost tovární záruky a může vést k vážným úrazům.

Pozor! Dávejte pozor na elektrické vedení.

• Plotostřih by se neměl používat, pokud jsou poblíž další osoby, zejména děti.

• Pokud se řezná část dostane do kontaktu s cizím předmětem, zvýší se provozní hluk nebo plotostřih nezvykle silně vibruje, vypněte motor a nechte plotostřih zastavit. Vytáhněte síťový kabel nebo vyjměte akumulátor a proveďte následující:

• zkontrolujte, jestli nedošlo k poškození;

• zkontrolujte, jestli se některá část neuvolnila a všechny volné díly upevněte;

• poškozené díly vyměňte za ekvivalentní, nebo je nechte opravit.

• Vypněte stroj a vytáhněte síťový kabel nebo akumulátor před:

• čištěním nebo odstraňováním zablokování;

• kontrolou, servisem nebo prací na plotostřihu;

• nastavováním pracovní polohy řezné jednotky;

• zanecháním plotostřihu bez dozoru.

• Před spuštěním motoru vždy zkontrolujte, že je plotostřih správně umístěn v jedné z označených pracovních poloh.

• Plotostřih nepoužívejte, pokud je řezná jednotka vadná nebo silně opotřebená.

• Abyste předešli riziku požáru, zkontrolujte, že v motoru nejsou usazeniny a listí.

• Při použití plotostřihu vždy zkontrolujte, že jsou namontována všechna madla a bezpečnostní prvky. Nikdy se nepokoušejte použít nekompletní plotostřih nebo plotostřih s nepřijatelnými úpravami.

• Pokud je plotostřih vybaven dvěma madly, vždy ho držte oběma rukama.

• Vždy se seznamte s okolím a dávejte pozor na možná nebezpečí, která nemůžete slyšet kvůli hluku plotostřihu.

• Udržujte kabel mimo oblast řezání. Za provozu může být kabel zakryt keři a může dojít k jeho náhodnému přeříznutí.

• Udržujte všechny části těla v dostatečné vzdálenosti od nože. Neodstraňujte odřezaný nebo zaseknutý materiál, když jsou nože v pohybu. Při odstraňování zaseknutého materiálu musí být vždy vypnutý vypínač. Krátká nepozornost při použití plotostřihu může vést k vážnému zranění.

• Plotostřih nesmí používat děti.

• Pokud je plotostřih mimo provoz kvůli údržbě, kontrole nebo uskladnění, vypněte motor, odpojte síťový kabel nebo vyjměte akumulátor a zkontrolujte, že se všechny otáčivé části zastavily. Před kontrolou, nastavením apod. nechte stroj vychladnout.

• Plotostřih přenášejte za madlo se zastaveným nožem. Při převozu nebo uskladnění plotostřihu vždy nasaďte kryt řezné jednotky. Správná manipulace s plotostřihem omezí možná zranění noži.

• NEPROVOZUJTE řetězovou pilu jednou rukou! Následkem provozování pily jednou rukou může dojít k vážnému úrazu obsluhy, pomocníků, okolostojících nebo jakékoliv kombinace těchto osob. Řetězová pila je určena k použití oběma rukama.POWXG3020 CS Copyright © 2022 VARO Stránka | 9 www.varo.com

• NEPROVOZUJTE řetězovou pilu, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků.

• Používejte bezpečnostní obuv, přiléhavé oblečení, ochranné rukavice a osobní ochranné pomůcky na oči. uši a hlavu.

• NEDOVOLUJTE jiným osobám, aby se zdržovaly poblíž při spouštění řetězové pily nebo při práci s ní. Udržujte okolostojící osoby a zvířata mimo pracoviště.

• NEZAČÍNEJTE řezat, dokud nemáte volné pracoviště, bezpečný postoj a naplánovanou únikovou cestu od padajícího stromu.

• Když motor běží, udržujte všechny části těla dostatečně daleko od pilového řetězu.

• Než nastartujete motor, ujistěte se, že se pilový řetěz ničeho nedotýká.

• Řetězovou pilu přenášejte se zastaveným motorem, vodicí lištou a pilovým řetězem směřujícími dozadu a tlumičem výfuku otočeným od těla.

• NIKDY neprovozujte řetězovou pilu, která je poškozená, nesprávně nastavená nebo která nebyla kompletně a bezpečně smontována. Ujistěte se, že se řetězová pila přestane při uvolnění spouště plynu pohybovat.

• Před odložením řetězové pily na zem vždy nejprve vypněte motor.

• Dávejte si velký pozor při řezání drobných keřů a malých stromků, protože štíhlý materiál se snadno zachytí v pilovém řetězu a může jím být na vás mrštěn nebo vás řetěz tahem vyvede z rovnováhy.

• Při řezání větve, která je silně napnutá, sledujte soustředěně a ostražitě, až odskočí zpět, aby vás uvolňující se napětí dřevěných vláken nezasáhlo.

• Udržujte rukojeti suché, čisté a prosté oleje nebo palivové směsi.

• Provozujte řetězovou pilu jen v dobře větraných prostorách.

• Nepoužívejte řetězovou pilu na stromě, pokud k tomu nejste patřičně vyškoleni.

• Veškerý servis řetězové pily, s výjimkou položek uváděných v částech tohoto návodu věnovaných bezpečnosti a údržbě, by měl vykonávat kompetentní personál servisu řetězových pil.

• Při přepravě řetězové pily používejte vhodný kryt na vodicí lištu.

• NEPROVOZUJTE svou řetězovou pilu v blízkosti hořlavých kapalin nebo plynů a to ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch nebo požár.

• POUŽÍVEJTE SPRÁVNÝ NÁSTROJ: Řezejte jen dřevo. Nepoužívejte řetězovou pilu k účelům, pro něž nebyla určena. Nepoužívejte například řetězovou pilu na řezání plastů, zdiva nebo jiných než stavebních materiálů.

• Uživatel, který s řetězovou pilou pracuje poprvé, my měl dostat praktické školení o pile a ochranném vybavení od zkušeného pracovníka obsluhy.

• Nesnažte se udržet pilu jen jednou rukou! Neovládnete reaktivní síly a můžete ztratit kontrolu nad pilou, což může vést ke klouzání nebo poskakování lišty a řetězu po větvi nebo kládě.

• Nikdy řetězovou pilu neprovozujte ve vnitřním prostoru. Jakmile se spustí spalovací motor, produkuje vaše řetězová pila jedovaté výfukové plyny, které mohou být bezbarvé a bez zápachu. Používání tohoto výrobku může vytvořit prach, aerosol a výpary s obsahem chemikálií negativně ovlivňujících reprodukční schopnosti. Buďte si vědomi škodlivého prachu, aerosolu (například směsi pilin a oleje vznikající při mazání řetězu) a vhodným způsobem se před nimi chraňte.

• Používejte ochranné rukavice a udržujte ruce v teple. Dlouhodobé užívání řetězových pil vystavující obsluhu vibracím může vést ke vzniku Raynaudova syndromu (nedokrvení prstů). V rámci snížení rizika nedokrvení prstů noste rukavice a udržujte ruce v teple. Pokud se objeví kterýkoli z příznaků Raynaudova syndromu, ihned vyhledejte lékaře.

• Umístěte doraz s bodci řetězové pily hned za zamýšlený bod otáčení a otočte pilu kolem tohoto bodu. Doraz s bodci roluje vzhledem ke kmenu.

• Sám uživatel může vyměňovat jen řetěz, vodicí lištu a zapalovací svíčku. Vždy se ujistěte, že náhradu provádíte správným materiálem uvedeným ve specifikacích návodu.POWXG3020 CS Copyright © 2022 VARO Stránka | 10 www.varo.com

6.3.1 Bezpečnostní upozornění týkající se zpětného rázu

ZPĚTNÝ RÁZ se může objevit, jestliže se ŠPIČKA vodicí lišty dotkne předmětu, nebo pokud se dostane do styku se dřevem a řetěz se krátce zaklesne do řezu. Dotyk špičky může v některých případech vést k bleskově rychlé zpětné reakci, zpětnému vymrštění vodicí lišty směrem nahoru a dozadu směrem k uživateli. Zaseknutí řetězu ve SPODNÍ ČÁSTI vodicí lišty může pilu ODTÁHNOUT dopředu od pracovníka. Zaseknutí řetězu v horní ČÁSTI vodicí lišty může pilu ZATLAČIT zpět na pracovníka. Kterýkoliv z těchto zpětných pohybů může způsobit ztrátu kontroly nad pilou, která může vést až k vážnému zranění.

• Pochopením principu zpětného rázu snížíte nebo eliminujete prvek překvapení. Náhlé překvapení je jednou z příčin úrazů.

• Při práci držte spuštěnou pilu pevně a dobře oběma rukama, pravá ruka je na zadní rukojeti a levá ruka na přední rukojeti. Rukojeti pily pevně obemkněte palcem i prsty. Pevné uchopení pomůže snížit zpětný ráz a udržet kontrolu nad pilou. Buďte připraveni na neočekávané situace a pevně pilu držte.

• Dbejte, aby pracovní místo, kde bude prováděno řezání, bylo zbaveno veškerých překážek. Nedovolte, aby se hrot lišty dotýkal kulatiny, větve nebo jakékoliv jiné překážky, do které se může narazit při práci s pilou.

• Řežte při vysokých otáčkách.

• Nenaklánějte se ani neřežte ve výšce přesahující výšku ramen.

• Řiďte se pokyny výrobce, které se týkají ostření a údržby řetězové pily.

• Používejte pouze náhradní lišty a řetězy předepsané výrobcem nebo jejich ekvivalenty. POZNÁMKA: Řetěz pily s malým zpětným rázem je řetěz, který splňuje požadavky na zpětný ráz. VAROVÁNÍ: Zpětný ráz může vést k nebezpečné ztrátě kontroly nad řetězovou pilou, což má za následek vážné nebo smrtelné zranění pracovníka nebo okolo stojící osoby. Buďte stále ostražití. Točivý zpětný ráz a zpětný ráz se zaseknutím jsou hlavní nebezpečí provozování řetězové pily a nejdůležitější příčiny většiny neštěstí.

Stroj připojujte pouze k napájení s proudovým chráničem (30 mA).

• Vyžínače na trávu nesmí používat děti ani osoby bez výcviku.

• K ochraně nohou noste pevnou obuv nebo kotníkovou obuv. K ochraně nohou noste dlouhé kalhoty.

• Před použitím zařízení zkontrolujte. Je-li poškozeno, nesmí se používat.

• Pokud se zařízení poškodí, nechte ho opravit autorizovaným technikem. Zařízení nepoužívejte, je-li síťový kabel poškozen nebo opotřebován. Před použitím zkontrolujte prodlužovací šňůru, zda není opotřebována. V případě poškození ihned síťový kabel odpojte od síťové zásuvky. Kabelu se nedotýkejte, dokud nebude síťový kabel vytažen ze zásuvky na stěně. Zařízení nepoužívejte v přítomnosti dětí nebo zvířat. Používejte zařízení jen za denního světla nebo při dobrém umělém světle. Nikdy zařízení nepoužívejte bez nasazeného krytu. Než zařízení použijete, odstraňte klacky, kameny,POWXG3020 CS Copyright © 2022 VARO Stránka | 11 www.varo.com dráty a jiné překážky z povrchu, na kterém se chystáte pracovat. Používejte zařízení v kolmém postavení, kdy řezací struna směřuje k zemi. Nikdy zařízení nezapínejte v jiné poloze. Držte ruce a nohy v bezpečné vzdálenosti od žací struny.

• Žací struny se pokud možno nedotýkejte. Ujistěte se, že se síťový kabel nedotýká řezací struny. Než zařízení odložíte na zem, vypněte je a vyčkejte, dokud se žací struna úplně nezastaví. Nikdy se nepokoušejte zastavovat žací strunu sami. Pozor: Po vypnutí se zařízení ještě krátkou chvíli dále otáčí.

• Používejte pouze vhodný druh žací struny doporučovaný výrobcem. Nikdy nepoužívejte kovovou žací strunu nebo rybářský vlasec. Vytáhněte zástrčku ze stěnové zásuvky, když jste skončili s prací, před servisováním nebo v situaci, kdy se zařízení nepoužívá. Po použití zařízení vždy bezpečně uložte a to mimo dosah dětí.

• Neřezejte proti tvrdým předmětům. Může to vést k úrazu nebo k poškození vyžínače na trávu.

• Nepoužívejte travní vyžínač k sekání trávy, která není v kontaktu se zemí, například nesekejte trávu, která je na zdech nebo kamenech apod.

6.5 Vždy používejte zdravý rozum

Není možné popsat všechny představitelné situace, se kterými se můžete setkat. Vždy zachovávejte opatrnost a používejte váš zdravý rozum. Vyvarujte se všech situací, o kterých se budete domnívat, že jsou nad vaše schopnosti. Jestliže si stále ještě po přečtení těchto pokynů nebudete postupy používání jisti, měli byste se před pokračováním poradit s odborníkem. 7 MONTÁŽ

7.1 Montáž hřídele (obrázek A&B)

• Povolte knoflík (7).

• Zasuňte trubku hřídele (2, 3 nebo 4) do trubky hřídele na sestavě pohonné hřídele (1).

• Zkontrolujte, že jisticí kolík (8) zapadne do otvoru ve spojce (9).

• Upevněte hřídel na místě pomocí knoflíku (7).

7.2 Instalace krytu k ochraně před odletujícími úlomky (obrázky A, C)

• Nasaďte ochranný kryt (6) na hlavu nástavce křovinořezu/vyžínače (2).

• Dotáhněte ochranný kryt (6) čtyřmi šrouby (a).

• Kompletní ochranný kryt (6) upevněte třemi inbus šrouby (b) ke spodní straně křovinořezu/vyžínače (2).

7.3 Připojení nosného popruhu (obrázky A, D)

• Navlečte si nosný popruh (10) přes rameno a nastavte ho k pohodlnému použití.

• Zahákněte karabinu (a) do očka (b) na přední straně hlavního madla (1).

7.4 Montáž oblého madla (obrázky A, E)

Oblé madlo musí být namontováno alespoň 25 cm od madla stroje! Ochrana nohou musí být vždy namontována na straně obsluhy!

• Umístěte oblé madlo (11) do vhodné polohy na trubku sestavy pohonné hřídele (1) tak, aby oblé madlo směrovalo nahoru.

• Přitáhněte oblé madlo k trubce hřídele jisticím knoflíkem (a).

• Potom pomocí dvou šroubů upevněte opěrku nohy (b).

• Opěrka nohy (b) může být osazena vlevo pro praváky nebo vpravo pro leváky.POWXG3020 CS Copyright © 2022 VARO Stránka | 12 www.varo.com

7.5 Montáž řetězové pily (obrázek F)

Dejte pozor na správný směr otáčení řetězové pily. Ten je označen na krytu kola řetězu (a) a nad šroubem lišty (i). Řetěz pily napněte podle pokynů níže. POZOR: Při manipulaci a montáži pilového řetězu vždy noste odolné pracovní rukavice.

• Umístěte stroj na vodorovný povrch.

• Klíčem (d) povolte matice (b) a sundejte kryt hnacího kola řetězu (a) a kovový upevňovací blok (c).

• Položte nový řetěz do smyčky a vyrovnejte všechny nerovnosti. Zuby musí být ve směru otáčení řetězu, označeném (e) na krytu hnacího kola řetězu (a). Pokud směřují zpět, otočte smyčku.

• Umístěte řetěz (f) do prohlubně lišty. Umístěte řetěz tak, aby smyčka byla na zadní straně lišty.

• Držte řetěz na liště a umístěte smyčku kolem ozubeného kola.

• Umístěte lištu řetězu (16) na výstupek (i) a kolík napínání řetězu (k).

• Napněte řetěz (g) otáčením šroubu (j) klíčem (n) ve směru hodinových ručiček.

• Umístěte kryt hnacího kola řetězu (a) zpět na místo. Šroubem napnutí řetězu (j) proveďte konečné nastavení napnutí.

• Dvěma maticemi (b) dotáhněte kryt hnacího kola řetězu (a) a kovový upevňovací blok (c).

7.6 Výměna kovového nože a strunové hlavy (obrázky A, G, H)

VÝSTRAHA: NIKDY nepoužívejte zařízení, když je nůž zkroucený, má vyštípané nebo chybějící zuby. Poškozený nůž ihned vyměňte. VÝSTRAHA: Při manipulaci s čepelí a její instalaci vždy noste pevné pracovní rukavice.

7.6.1 Sejmutí žacího nože (obrázky A, G)

• Otočte stroj vzhůru nohama, abyste mohli snadno provést výměnu žacího nože (5).

• K odmontování žacího nože (5) nejprve prostrčte inbus klíč skrz otvor v těle stroje pod žacím nožem až do záchytné podložky (b).

• Otáčejte žacím nožem (5), dokud není zajištěn inbus klíčem (e).

• Klíčem povolte matici (c) ve směru hodinových ručiček (levý závit) a sundejte matici (c), podložku (d), žací nůž (5) a inbus klíč.

7.6.2 Montáž žacího nože (obrázky A, G)

• Zkontrolujte, že záchytná podložka (b) sedí nad maticí hřídele (f) otevřenou stranou směrem dolů.

• Namontujte žacího nůž (5) na hřídel tak, že vodítko podložky pasuje do montážního otvoru v žacím noži (5). Namontujte horní podložku (d) a upevněte žací nůž (3) maticí (c). Při tom držte unášecí podložku (b) inbus klíčem (e) a maticí otáčejte proti směru hodinových ručiček.POWXG3020 CS Copyright © 2022 VARO Stránka | 13 www.varo.com

7.6.3 Strunová hlava (obrázky A, H)

• Sundejte žací nůž podle popisu v části 7.5.1.

• Přidržujte žací hlavu, nasaďte inbus klíč do otvoru až po záchytnou podložku

• Strunovou hlavu našroubujte na hřídel proti směru hodinových ručiček a dotáhněte ji.

• Sundání strunové hlavy provedete obráceným postupem. Jestliže je struna příliš dlouhá, nebo když zařízení používáte poprvé, přebytečný konec se odřeže o ostří na krytu. 8 PROVOZ Připojte zástrčku napájení do zásuvky vhodného prodlužovacího přívodu. Udělejte na kabelu smyčku, protlačte ji otvorem v zadním madle a zavěste ji na držák kabelu (obrázek H1).

8.1 Mazání řetězu (obrázek I)

• Lišta a řetěz nesmí být nikdy provozovány bez oleje. Pokud je vyvětvovací pila provozována s příliš nízkým množstvím oleje, dojde ke snížení řezného výkonu a životnosti řetězu, protože se rychleji ztupí. Nízké množství oleje poznáte podle vzniku kouře nebo změny barvy lišty. Olej proudí k liště po spuštění motoru.

8.1.1 Plnění oleje řetězu

• Pravidelně kontrolujte ukazatel hladiny oleje na olejové nádrži (13) a pokud je dosaženo značky „MIN“ (a), olej doplňte. Do nádrže na olej se vejde cca 100 ml oleje.

• Vyprázdněte nádrž, pokud stroj nebude po delší dobu (více než 6 až 8 týdnů) používán.

8.2 Otáčení lišty plotostřihu (obrázky A, J)

Lišta plotostřihu musí být pravidelně kontrolována, jestli není opotřebená a musí být přebrušována. Tupá lišta může způsobit přetížení stroje. Na následné poškození se nevztahuje záruka.

• Aby bylo možné otočení žací lišty (14), vyšroubujte jisticí šroub (14).

• K otočení používejte pouze madlo žací lišty, nedotýkejte se nožů.

• Stiskem uvolněte jisticí západku z ozubení (c).

• Nyní můžete žací lištu (14) natočit. Využijte stupňů zarážek a nechte páčku zarážky zapadnout zpět.

• Můžete si vybrat mezi 9 polohami zarážky mezi 0° a 90°.

• K upevnění žací lišty zašroubujte jisticí šroub (a).

8.3 Spuštění stroje (obrázek K)

• Ke spuštění stroje zatlačte tlačítko odjištění (a) dopředu, a potom stlačte spoušť vypínače (b).

8.4 Zastavení stroje (obrázek K)

• Pokud chcete stroj vypnout, uvolněte spoušť.POWXG3020 CS Copyright © 2022 VARO Stránka | 14 www.varo.com

8.5 Práce s plotostřihem

Při řezání dejte pozor, abyste se nedotkli dalších předmětů, například drátěných plotů nebo pdopěr pro květiny. Mohlo by dojít k poškození řezné lišty.

• Při práci s plotostřihem vždy noste ochranné brýle, abyste předešli poškození zraku.

• Stroj vždy držte pevně oběma rukama, jednou rukou na zadním madle a druhém na předním kulatém madle (A6). Musíte madlo pevně sevřít palcem a prsty.

• Zkontrolujte pohodlné umístění (A 51B) postroje, který plotostřih drží.

• Pokud se nůž zasekne o pevný předmět, ihned stroj vypněte, vytáhněte síťovou zástrčku a předmět odstraňte.

• Při práci zabraňte přetížení stroje.

8.6 Práce s řetězovou pilou

Pokud se řetězová pila zasekne, nepokoušejte se vyvětvovací pilu vytáhnout silou. Nebezpečí zranění. Vypněte motor a k uvolnění vyvětvovací pily použijte páku nebo klín.

• Nad strojem budete mít lepší kontrolu, pokud budete používat spodní hranu řezné lišty (řetěz ve směru tahu), než když byste používali horní hranu lišty (řetěz ve směru tlaku).

• Při řezání nebo po něm se řetěz nesmí dotknout země nebo jiných předmětů.

• Při řezání dejte pozor, aby se řetěz nezasekl. Řezaný kus se nesmí zlomit nebo rozštípnout.

• Dodržujte také opatření k ochraně před zpětným rázem (viz bezpečnostní informace).

• Větve visící dolů odstraňujte řezáním z horní strany větve.

• Zkroucené větve musí být jednotlivě zmenšovány.

8.7 Práce se strunovou hlavou

• Na malých travnatých plochách držte stroj v úhlu cca 30° a kývejte řeznou hlavou rovnoměrně doprava a doleva půlkruhovým pohybem.

• Nejlepších výsledků dosáhnete při výšce trávy do 15 cm. Pokud je tráva vyšší, doporučujeme vícenásobné sečení.

• Při sečení kolem stromů, sloupků plotu nebo jiných překážek strojem pomalu pohybujte kolem překážky a sekejte konci struny.

• Zabraňte kontaktu s pevnými překážkami (kameny, zdi, laťkové ploty apod.). Struna by se rychle opotřebila. K udržení stroje ve správné vzdálenosti použijte hranu ochranného krytu. Pozor! Při provozu nepokládejte řeznou hlavu na zem!

8.8 Práce se čtyřzubým nožem

Při práci se strojem vždy noste popruh a vhodný ochranný oděv. Používejte ochranu zraku, sluchu a hlavy. Zkontrolujte, že je nůž správně namontován. Poškozené nebo tupé díly vyměňte. Nebezpečí poranění.

• Nůž používejte pouze k práci na otevřených, rovných plochách. Oblast sekání pozorně zkontrolujte a odstraňte cizí předměty. Zabraňte nárazům do kamenů, kovových nebo jiných překážek. Může dojít k poškození nože a je nebezpečí zpětného rázu stroje.

• Při práci držte sekačku nad zemí a pomalu s ní kývejte tam a zpět v pravidelném oblouku, podobně jako s kosou.POWXG3020 CS Copyright © 2022 VARO Stránka | 15 www.varo.com

• Nedržte řeznou hlavu pod úhlem.

• Nepoužívejte stroj k sekání houští nebo křovin.

• Pravidelně kontrolujte poškození nožů a případně nůž vyměňte.

8.9 Postupy při vyžínání

Vybavíte-li své zařízení řádně krytem chránícím proti odlétajícím úlomkům a strunovou hlavou, bude vyžínat nevzhledné plevely a vysokou trávu z těžko dostupných míst – podél plotů, zdí, v blízkosti základů a kolem stromů. Rovněž je lze používat k vyžínání povrchů dohola, tedy k úplnému odstraňování porostu pro snazší přípravu nové zahrady nebo vyčištění konkrétní oblasti. POZNÁMKA: I když budete pracovat pozorně, přesto se struna při vyžínání v okolí základů, cihlových nebo kamenných zdí a zákrutů opotřebovává rychleji. Chcete-li strunu obnovit, přitlačte za chodu vyžínače dolní knoflík cívky proti zemi.

8.9.1 Vyžínání/sekání

Pohybujte vyžínačem ze strany na stranu pohybem podobným žnutí srpem. Strunovou hlavy při této práci nenaklánějte. K nastavení správné výšky sečení slouží zkušební oblast. Aby byla výška střihu rovnoměrná, udržujte strunovou hlavu na stále stejné úrovni

8.9.2 Vyžínání nakrátko

Umístěte vyžínač rovně před sebe s mírným náklonem tak, aby byla spodní část strunové hlavy nad úrovní půdy a ke kontaktu se strunou docházelo na požadovaném řezacím místě. Vždy sekejte směrem od pracovníka obsluhy. Nepřitahujte vyžínač směrem k pracovníkovi obsluhy.

8.9.3 Vyžínání kolem plotu/základů

Při vyžínání kolem plotů z pletiva, plaňkových plotů, kamenných zdí a základů postupujte pomalu a sekejte přesně, aby přitom struna nenarážela do překážky. Jestliže se struna dostane do kontaktu s kameny, cihlovými zdmi nebo základy, zlomí se nebo se roztřepí. Jestliže struna narazí přímo do plotu, odlomí se.

8.9.4 Vyžínání kolem stromů

Kolem kmenù stromů vyžínejte pomalu a dbejte, aby se struna nedostávala do kontaktu s kůrou. Obcházejte strom a vyžínejte pohybem zleva doprava. Trávy a porostu se dotýkejte koncem struny při mírném náklonu strunové hlavy dopředu.

8.9.5 Čištění povrchu dohola

VAROVÁNÍ: Při čištění povrchu DOHOLA postupujte velmi opatrně. Při těchto operacích udržujte vzdálenost 30 metrů (100 stop) mezi obsluhou, ostatními osobami a zvířaty. Čištěním povrchu dohola rozumíme odstranění veškeré vegetace. K tomuto účelu nakloňte strunovou hlavu o cca 30 stupňů doprava. Seřídíte-li si vhodně rukojeť, budete mít tuto operaci lépe pod kontrolou. Nepokoušejte se toto dělat, existuje-li možnost, že odletující úlomky poraní operátora nebo jiné osoby nebo že způsobí škody na majetku

8.9.6 Vyžínačem nezametejte

Zametáním rozumíme naklánění strunové hlavy za účelem smetení drobných úlomků z cestiček atd. Váš vyžínač je výkonný stroj a může odmrštit drobné kamínky nebo jiné úlomky až do vzdálenosti 15 metrů (50 stop). Může tak zranit v blízkosti se nacházející osoby nebo poškodit majetek, jakým jsou automobily, stěny budov a okna.POWXG3020 CS Copyright © 2022 VARO Stránka | 16 www.varo.com

8.10 Sekání pomocí žacích nožů

VYHÝBEJTE SE ZPĚTNÉMU RÁZU Zpětným rázem rozumíme reakci pohybujícího se nože, když se čepel setká se silným stromem, keřem nebo pevným předmětem. Výsledná síla posune nůž prudce obloukovitým pohybem. Při zpětném rázu může dojít ke ztrátě kontroly a zranění pracovníka obsluhy nebo okolostojících osob. Žací nůž nepoužívejte v blízkosti plotů z pletiva, kovových kůlů, hranic v krajině nebo stavebních základů. Nesečte tupým, prasklým nebo poškozeným nožem. Před vyžínáním porostu zkontrolujte překážky jako jsou kameny, kovové kolíky nebo dráty vyčnívající z poškozených plotů. Pokud překážku nelze odstranit, označte její polohu, abyste se jí mohli nožem vyhnout. Kameny a kov nůž otupí nebo poškodí. Drát se může zachytit za hlavu nože a plácat sebou dokola nebo být vymrštěn do vzduchu. Nepoužívejte křovinořez k řezání stromů.

8.11 Techniky řezání při použití plotostřihu

• Pomocí nůžek na stromy nejprve odstřihněte silné větve.

• Oboustranná řezná lišta umožňuje řezání v obou směrech nebo, při kyvném pohybu, z jedné strany na druhou.

• Při svislém řezání pohybujte plotostřihem rovnoměrně dopředu nebo nahoru a dolů obloukovitým pohybem.

• V případě vodorovného řezání pohybujte plotostřihem od hrany ke hraně pohybem ve tvaru půlměsíce, takže odřezané větve padají na zem.

• V dlouhých rovných úsecích doporučujeme použít napnuté vodicí šňůry.

8.11.1 Řezání tvarovaných keřů:

Doporučujeme řezat keře v lichoběžníkovitých tvarech, aby nedošlo k odříznutí spodních větví. Odpovídá to přirozenému růstu rostlin a umožňuje optimální prospívání keře. Při řezání jsou odstraněny pouze nové roční přírůstky, a proto dojde k vyvinutí hustých větví a dobrému zastínění.

• Nejdříve ořežte boky keře. Při tom pohybujte plotostřihem ve směru růstu od spodu nahoru. Pokud budete řezat shora dolů, dojde k oddělení tenčích větví, takže některé oblasti mohou být řídké nebo s otvory.

• Horní hranu ořízněte podle vašeho vkusu v plochém, střechovitém nebo kulatém tvaru.

• Mladé rostliny řežte do požadovaného tvaru. Hlavní výhon by neměl být řezán až o doby, než keř dosáhne plánované výšky. Všechny ostatní výhony seřežte na poloviční velikost.

• Péče o volně rostoucí keře:

• Volně rostoucí keře nejsou při řezu tvarovány, ale musí být pravidelně udržovány, aby keř nebyl příliš vysoký.

8.12 Techniky řezání při použití řetězové pily

• Dejte pozor na riziko zpětného rázu, padajících větví a větví na zemi.

8.12.1 Odřezávání malých větví:

• Umístěte ustavující povrch pily proti větvi, aby se zabránilo trhavým pohybům pily na začátku řezání. Lehkým tlakem veďte pilu shora dolů skrz větev. Dejte pozor na předčasné zlomení větve, pokud jste špatně vyhodnotili její velikost a hmotnost.POWXG3020 CS Copyright © 2022 VARO Stránka | 17 www.varo.com

8.12.2 Odřezávání větších větví:

• V případě větších větví proveďte nejdříve odlehčovací řez, aby byl postup řezání řízený. V takovém případě proveďte řez zespoda (horní stranou lišty) do první třetiny větve. Potom řezejte shora směrem k prvnímu řezu (spodní stranou lišty).

8.12.3 Řezání po částech:

Dlouhé nebo velké větve odřezávejte postupně, abyste měli kontrolu nad tím, kam část větve dopadne.

• Nejprve odřezávejte spodní větve, aby odřezané větve mohly snáze padat na zem.

• Po dokončení řezu působí pila na obsluhu náhle větší silou, protože už není podpírána větví. Hrozí nebezpečí, že nad strojem ztratíte kontrolu.

• Vytahovat pilu z řezu je nutné vždy s běžícím řetězem, aby nedošlo k zaseknutí.

• Neřežte špičkou řezné lišty.

• Neřežte vypuklinu u základny větve, protože strom by se pak nemohl hojit.

Naše stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimální údržbou. Dlouhodobé bezproblémové používání závisí na řádné péči o stroj a na pravidelném čištění.

• Pravidelně čistěte větrací štěrbinu ve svém zařízení pomocí měkkého kartáče nebo suchého hadříku.

• Pravidelně čistěte žací strunu a cívku měkkým kartáčem nebo suchým hadříkem.

• Pravidelně používejte tupou škrabku k odstranění trávy a nečistot ze spodní strany krytu.

9.1 Čištění řetězové pily

Řetězová pila se musí pravidelně čistit od pilin.

• Sejměte kryt ozubeného kola.

• Vyjměte pilový řetěz z lišty a vyčistěte vodicí kolejničku.

• Udržujte řetězovou pilu ostrou a kontrolujte napnutí řetězu, hladinu oleje a přívod oleje.

9.2 Čištění plotostřihu

• Zkontrolujte, jestli nejsou na řezací liště plotostřihu uvolněné šrouby, v případě potřeby je dotáhněte.

• Odstraňte zablokované odřezky.

• Udržujte řezací lištu olejovým sprejem nebo olejničkou.

9.3 Čištění nástavců vyžínače a křovinořezu

• Odstraňte zablokované odřezky.

• Udržujte řezací čepel ostrou, usnadníte si tím práci.POWXG3020 CS Copyright © 2022 VARO Stránka | 18 www.varo.com

• Struna je přivařená sama na sebe

• Na cívce není dost struny

• Struna je opotřebovaná a krátká

• Struna je zamotaná na cívce

• Namažte silikonovým sprejem

• Vyměňte cívku a povytáhněte strunu

• Sejměte strunu z cívky a namotejte zpět Řezací hlavou se těžko otáčí

• Kolem hlavy je namotaná nebo nalepená tráva

• Očistěte dotčené části stroje Tráva se neustále ovíjí kolem hřídele a sestavy hlavy travního vyžínače

• Sečení vysoké trávy na úrovni terénu

• Sečení vysoké trávy shora dolů Strunový vyžínač se zastaví a znovu nenastartuje

• Obraťte se na prodejce a zkontrolujte poškození

• Zkontrolujte zástrčku 11 TECHNICKÉ ÚDAJE Typ POWXG3020 Napětí 230-240 V ~50Hz Příkon motoru 1000 W Typ motoru S kartáčky Délka hřídele 600 mm Typ elektrické zástrčky VDE Délka napájecího kabelu 0,35 m Vyžínač trávy

Šířka sekání 380 mm Průměr struny 2,0 mm Délka struny 5 m Podávání struny poloautomatické Typ strunové hlavy Se dvěma strunami Křovinořez

Šířka sekání 230 mm Ochrana Kovový a plastový kryt Počet zubů

Délka žací lišty 410 mm Max. tloušťka řezaných větví 20 mm Typ nožů Laserem řezané, dvojčinné Typ žací hlavy OtočnáPOWXG3020 CS Copyright © 2022 VARO Stránka | 19 www.varo.com Počet zubů

Značka řetězu a lišty čínská Délka lišty 200 mm Max. řezaná tloušťka 180 mm Mazání řetězu Automatické Objem nádrže na olej 100 ml Šířka článku řetězu 1,27 mm Rozteč řetězu 9,525 mm 12 HLUČNOST Hodnoty emisí hluku se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 86 dB(A) Úroveň akustického výkonu LwA 103 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu. aw (Vibrace) 7,7 m/s² K = 1,5 m/s²

Uvedená čísla jsou založena na běžných provozních podmínkách. V případě obtížnějších podmínek, například když vzniká velké množství pilin a je delší pracovní doba, je třeba uvedené intervaly příslušně zkrátit. Zařízení Činnost Před zahájením práce Po deseti hodinách použití Celý stroj Kontrola stavu, výměna poškozených dílů dle potřeby

Přístupné šrouby a matice Dotažení

Hnací kolo řetězu Kontrola, výměna podle potřeby

Řetěz pily Kontrola, namazání, nabroušení nebo výměna

Řezná lišta Kontrola, otočení, namazání

Uvedená čísla jsou založena na běžných provozních podmínkách. V případě obtížnějších podmínek, například když vzniká velké množství pilin a je delší pracovní doba, je třeba uvedené intervaly příslušně zkrátit.POWXG3020 CS Copyright © 2022 VARO Stránka | 20 www.varo.com 14 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

• Více informací můžete získat na čísle 00 32 3 292 92 90.

• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem k uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

• Aby byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.

15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.POWXG3020 CS Copyright © 2022 VARO Stránka | 21 www.varo.com

16 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení: Kombinovaný Nástroj Značka: POWERplus Číslo položky: POWXG3020 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC Annex IV Notified Body TuV Sud - DE 2014/30/EU 2000/14/EC Annex VI LwA Measured 94dB(A) 103dB(A) Guaranteed 96dB(A) 107dB(A) Notified Body TuV Sud - DE Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN60335-1 : 2012 EN50636-2-91 : 2014 EN62841-1 : 2015 EN62841-4-2 : 2019

EN61000-3-3 : 2013 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti:

Philippe Vankerkhove, MSc.EE. Regulativní postupy – Manažer pro dohled nad řádným jednáním 11/05/2022, Lier - BelgiumPOWXG3020 RO Copyright © 2022 VARO Pagina | 1 www.varo.com
