NÁVOD K OBSLUZE POWX1346 PowerPlus

5.4 Používání elektrických nástrojů a péče o ně........................................................ 5

7.1 Montáž brusného talíře/ pilového kotouče/ lopatky (obr. 1) ................................ 6

7.2 Montáž / výměna brusného papíru (obr. 2) .......................................................... 7

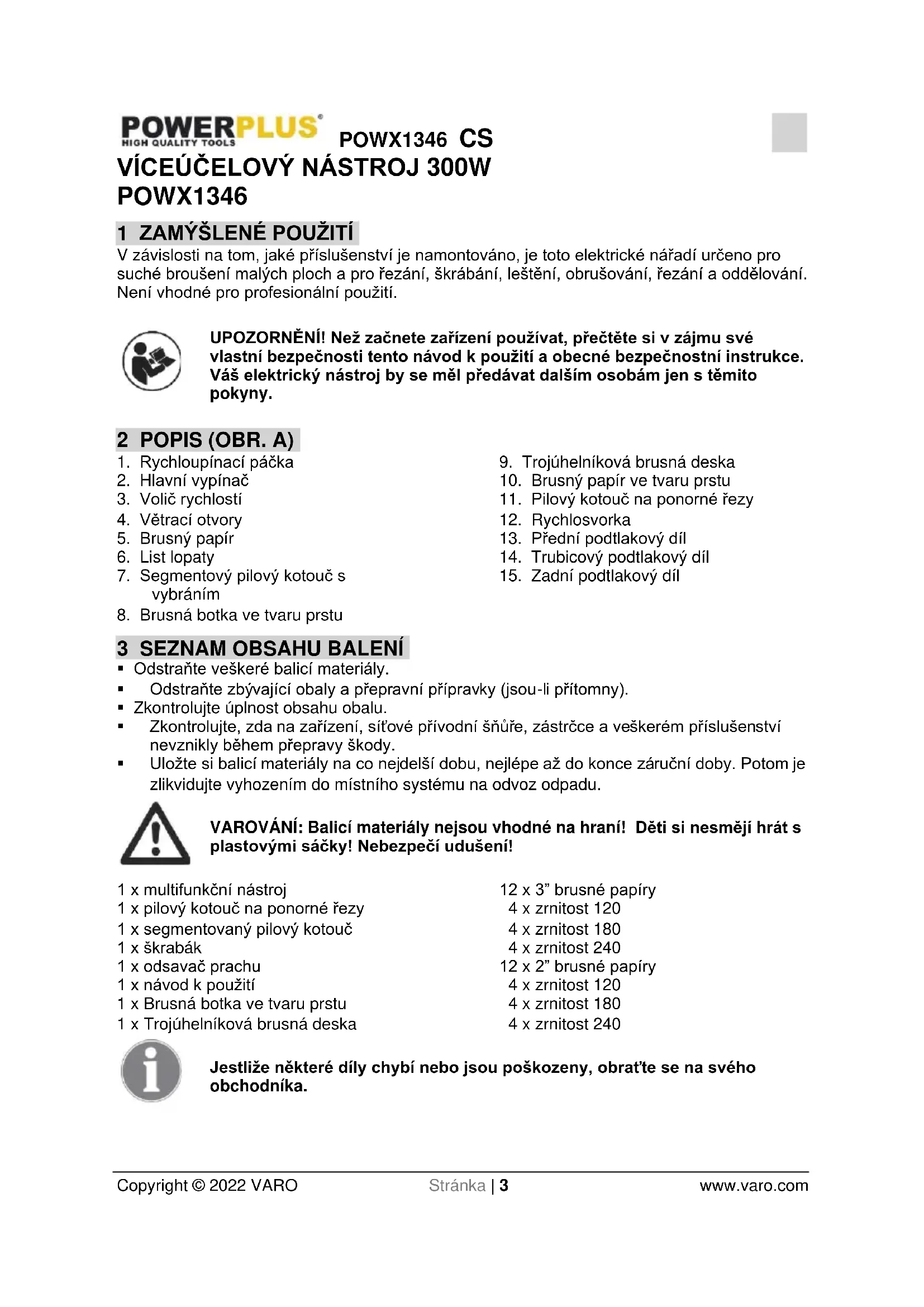

V závislosti na tom, jaké příslušenství je namontováno, je toto elektrické nářadí určeno pro suché broušení malých ploch a pro řezání, škrábání, leštění, obrušování, řezání a oddělování. Není vhodné pro profesionální použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. A)

1. Rychloupínací páčka

7. Segmentový pilový kotouč s

8. Brusná botka ve tvaru prstu

9. Trojúhelníková brusná deska

10. Brusný papír ve tvaru prstu

11. Pilový kotouč na ponorné řezy

13. Přední podtlakový díl

14. Trubicový podtlakový díl

15. Zadní podtlakový díl

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 x multifunkční nástroj 1 x pilový kotouč na ponorné řezy 1 x segmentovaný pilový kotouč 1 x škrabák 1 x odsavač prachu 1 x návod k použití 1 x Brusná botka ve tvaru prstu 1 x Trojúhelníková brusná deska 12 x 3” brusné papíry 4 x zrnitost 120 4 x zrnitost 180 4 x zrnitost 240 12 x 2” brusné papíry 4 x zrnitost 120 4 x zrnitost 180 4 x zrnitost 240 Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.POWX1346 CS Copyright © 2022 VARO Stránka | 4 www.varo.com 4 SYMBOLY V tomto návodu a u přístroje jsou používány následující symboly:

Označuje riziko úrazu nebo poškození nástroje.

Před použitím si přečtěte příručku.

V souladu se základními požadavky Evropských směrnic.

Třída II – Stroj má dvojitou izolaci; nepotřebuje tedy zemnicí vodič. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.POWX1346 CS Copyright © 2022 VARO Stránka | 5 www.varo.com

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.POWX1346 CS Copyright © 2022 VARO Stránka | 6 www.varo.com 6 PODLE TYPU STROJE SPECIFIKOVANÉ BEZPEČNOSTNÍ POKYNY

• Elektronářadí používejte pouze pro suché broušení. Vniknutí vody do elektrického stroje zvyšuje riziko elektrického úderu.

• Mějte ruce daleko od oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem existuje nebezpečí poranění.

• Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem.

• Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.

• Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou.

• Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo explodovat.

• Zabraňte zapnutí nedopatřením. Přesvědčte se dříve než nasadíte akumulátor, že spínač je ve vypnuté poloze. Nošení elektronářadí s prstem na spínači nebo nasazení akumulátoru do zapnutého elektronářadí může vést k úrazům.

• Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením a ohněm. Existuje nebezpečí exploze.

• Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty.

• U vadného akumulátoru může kapalina vytékat a potřísnit přilehlé předměty. Zkontrolujte díly, jichž se to týká. Očistěte je nebo případně vyměňte.

• Používejte akumulátor pouze ve spojení s Vaším elektronářadím. Jen tak bude akumulátor chráněn před nebezpečným přetížením.

• Při výměně nástrojů noste ochranné rukavice. Nástroje jsou po dlouhém používání teplé.

• Neseškrabujte žádné navlhčené materiály (např. tapety) a neseškrabujte na vlhkém podkladu. Vniknutí vody do elektronářadí zvyšuje riziko úderu elektrickým proudem.

• Neupravujte plochy k opracování kapalinami obsahujícími rozpouštědla. Zahřátím materiálu při seškrabávání mohou vznikat jedovaté výpary.

• Při zacházení se škrabkou buďte zvlášť opatrní. Nástroj je velmi ostrý, je zde nebezpečí poranění. 7 MONTÁŽ VAROVÁNÍ: Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku. Vyjměte elektrický nástroj z obalu. Nepřipojujte jej k elektrické síti, dokud není smontován.

7.1 Montáž brusného talíře/ pilového kotouče/ lopatky (obr. 1)

VAROVÁNÍ: Před montáží a nastavením vždy vytáhněte elektrickou zástrčku ze síťové zásuvky. Dávejte si pozor při práci s ostrými nástroji jako jsou lopatky, pilové kotouče nebo řezací kotouče.

• Uvolněte upínací desku (b) vytažením rychloupínací páčky (1) do zcela otevřené polohy.

• Přidržujte otvor rychle instalovatelného pilového kotouče, brusné desky nebo lopatky směrem k výstupnímu vřetenu mezi svorkou krytu (a) a upínací deskou (b), zatlačte příslušenství dovnitř a umístěte otvor pevně na fixační kolíky (c).POWX1346 CS Copyright © 2022 VARO Stránka | 7 www.varo.com

• Připevněte rychloupínací páčkou (1) v zajištěné poloze, jak je patrné z obr. 1.

• Příslušenství odebírejte v opačném pořadí. VAROVÁNÍ: Tento nástroj je vybaven příslušenstvím rychle instalovatelným za provozu; nepoužívejte žádné nesladěné příslušenství. VAROVÁNÍ: Zkontrolujte pevné usazení aplikačního nástroje / příslušenství. Nesprávné nebo ne dost bezpečně upevněné aplikační nástroje / příslušenství se mohou uvolnit za provozu a představovat riziko.

7.2 Montáž / výměna brusného papíru (obr. 2)

S rychlým upevněním suchým zipem.

• Položte brusný papír na místo a ručně jej přitiskněte.

• Přitiskněte brusný papír tak, že ho krátce a silně přitlačíte na plochý povrch brusné desky (9) a pak zapnete elektrické nářadí. − To zajišťuje dobrou přilnavost a zabraňuje předčasnému opotřebení.

• Jestliže se tento bod opotřeboval, sejměte brusný papír, otočte jej o 120° a položte jej na plochu znovu, nebo brusný papír vyměňte za nový.

7.3 Montáž odsávání prachu (obr. 3)

Vezměte přední kruhový díl a položte jej na upínací desku. Připojte díl plochého potrubí k přednímu dílu a díl kruhového potrubí k zadní části. Nezapomeňte všechny díly pevně zatlačit, aby vše dobře zapadlo. Nasaďte držák zadní trubky kolem kabelu víceúčelového nástroje. 8 PROVOZ

8.1 Zapnutí / vypnutí (obr. 4)

Nejprve zkontrolujte, zda kabel a zástrčka nejsou poškozeny.

• Připojte zástrčku do elektrické sítě.

• Zapnutí elektrického nástroje: posuňte tlačítko hlavního vypínače (2) dopředu do polohy (I).

• Vypnutí elektrického nástroje: posuňte tlačítko hlavního vypínače (2) dozadu do polohy (I).

8.2 Nastavení rychlosti (obr. 5)

Nástroj lze nastavit na 6 nastavitelných rychlostních pozic. Poloha "1" udává nejnižší a poloha "6" udává nejvyšší rychlost; můžete nastavit jinou rychlost otáčením číselníku regulace otáček (3) od polohy "1" po polohu "6". Může být třeba, aby pracovník obsluhy změnil rychlost za účelem optimalizace účinnosti práce.

8.3 Praktické zkušenosti a tipy

8.3.1 Volba nasazovacího nástroje

Příslušenství Materiál Pilový kotouč na ponorné řezy do dřeva Dřevěné materiály, plast, sádra a další měkké materiály.POWX1346 CS Copyright © 2022 VARO Stránka | 8 www.varo.com Segmentový pilový kotouč s vybráním Dřevěné materiály, plasty a měkkých kovů List lopaty Dřevo, barvy, lepidlo na koberce, silikon a další elastické materiály. Trojúhelníková brusná deska Závisí na brusné desce. Brusná botka ve tvaru prstu Závisí na brusné desce.

Používejte pouze nepoškozené, bezvadné pilové listy. Zprohýbané, neostré nebo jinak poškozené pilové listy se mohou zlomit. Zapichovací řezy se používají pouze na měkké materiály jako dřevo, sádrokarton apod.! Než necháte pilové kotouče zaříznout se do dřeva, dřevotřískové desky, stavebních materiálů atd., zkontrolujte, zda v nich nejsou cizí předměty, jako jsou hřebíky, šrouby, nebo podobné. Pokud je to nutné, cizí předměty odstraňte nebo použijte pilové kotouče na kov.POWX1346 CS Copyright © 2022 VARO Stránka | 9 www.varo.com

Výkon úběru a brusný obraz jsou v podstatě určeny volbou brusného listu, předvoleného stupně počtu kmitů a přítlakem. Pouze bezvadné brusné listy dávají dobrý brusný výkon a šetří elektronářadí. Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů. Nadměrné zvýšení přítlaku nevede k vyššímu brusného výkonu, ale k silnějšímu opotřebení elektronářadí a brusného listu. K bodově přesnému broušení koutů, hran a těžko přístupných míst můžete pracovat i jen s špičkou nebo krajem brusné desky. Při bodovém broušení se může brusný list silně zahřát. Zredukujte počet kmitů a nechte brusný list pravidelně vychladnout. Brusný list, který byl použit pro kov, už nepoužívejte pro jiné materiály.

Při seškrabávání zvolte vysoký stupeň počtu kmitů. Pracujte na měkkém podkladu (např. dřevo) v plochém úhlu a s malým přítlakem. Stěrka jinak může podklad řezat.

Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě!

• Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.

• Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

• Udržujte větrací otvory prosté prachu a nečistot.

• Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.

• Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. Ujistěte se, že se do elektrického nástroje nedostane voda! 10 TECHNICKÉ ÚDAJE Model č. POWX1346 Napětí 230-240 V~ Kmitočet 50 Hz Příkon 300 W Rychlost při chodu naprázdno 15000 - 21000 min-1 11 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 82 dB(A) Úroveň akustického výkonu LwA 93 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu. aw (Vibrace) 6,9 m/s² K = 1,5 m/s²POWX1346 CS Copyright © 2022 VARO Stránka | 10 www.varo.com 12 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů..

• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

13 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat.POWX1346 CS Copyright © 2022 VARO Stránka | 11 www.varo.com

14 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Víceúčelový nástroj Výrobní značka: POWERplus Model: POWX1346 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC 2014/30/EU Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním 17/06/2022, Lier - BelgiumPOWX1346 SK Copyright © 2022 VARO S t r a n a | 1 www.varo.com
