РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1346 PowerPlus

Задължителна защита на

5.4 Използване и грижи за механизирания инструмент ................................... 5

7.1 Монтиране на шлифовъчната плоча/ режещия лист/ шабъра (Фиг. 1) ... 7

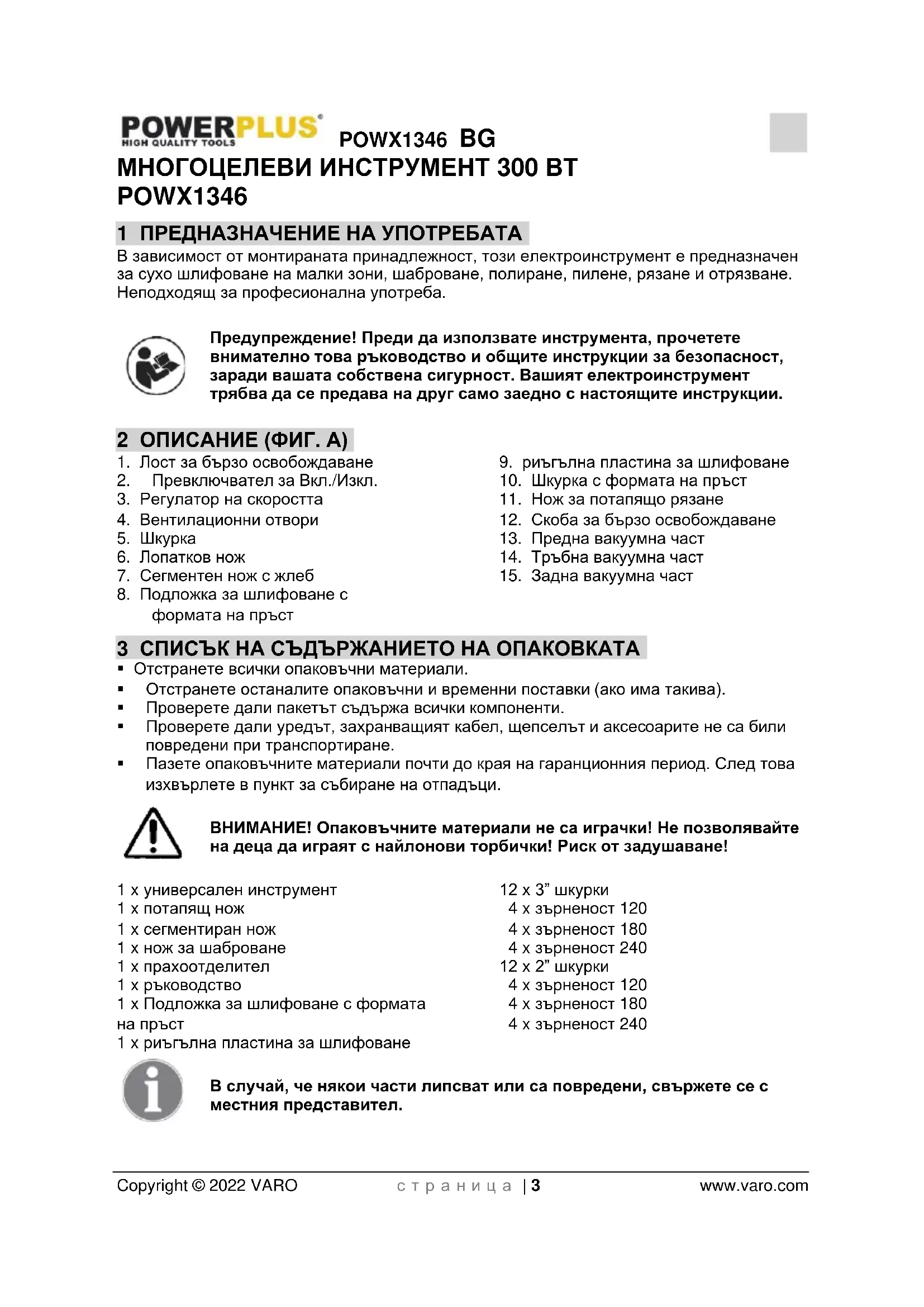

1. Лост за бързо освобождаване

2. Превключвател за Вкл./Изкл.

3. Регулатор на скоростта

4. Вентилационни отвори

9. риъгълна пластина за шлифоване

10. Шкурка с формата на пръст

11. Нож за потапящо рязане

12. Скоба за бързо освобождаване

13. Предна вакуумна част

14. Тръбна вакуумна част

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 x универсален инструмент 1 x потапящ нож 1 x сегментиран нож 1 x нож за шаброване 1 x прахоотделител 1 x ръководство 1 x Подложка за шлифоване с формата

1 x риъгълна пластина за шлифоване 12 x 3” шкурки 4 x зърненост 120 4 x зърненост 180 4 x зърненост 240 12 x 2” шкурки 4 x зърненост 120 4 x зърненост 180 4 x зърненост 240 В случай, че някои части липсват или са повредени, свържете се с местния представител.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

Носете защитни ръкавици.

Преди да използвате машината, прочетете ръководството.

Използвайте предпазни средства за очите.

В съответствие с основните изисквания на Европейски

Клас II – Машината е с двойна изолация. Поради това не е необходим заземителен

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран инструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с механизирани инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Механизираните инструменти създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

5.2 Електрическа безопасност

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности

• Щепселите на механизираните инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.

• Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 5 www.varo.com

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите механизирания инструмент, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от механизирания инструмент. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за механизирания инструмент

• Не очаквайте от механизирания инструмент повече, отколкото той може да извърши. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, при условията , за които е конструиран.

• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Механизиран инструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.

• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции, да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизирания инструмент. Ако механизираният инструмент се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.

• Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 6 www.varo.com

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА, СПЕЦИФИЧНИ ЗА ЗАКУПЕНИЯ ОТ ВАС ЕЛЕКТРОИНСТРУМЕНТ

• Използвайте електроинструмента само за сухо шлифоване. Проникването на вода в електроинструмента увеличава опасността от токов удар.

• Дръжте ръцете си на разстояние от зоната на рязане. Не пипайте под обработвания детайл. Съществува опасност да се нараните, ако допрете режещия лист.

• Използвайте подходящи прибори, за да откриете евентуално скрити под повърх- ността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Уврежда-нето на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар.

• По време на работа дръжте електро-инструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-

• Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по-здраво и сигурно, отколкото, ако го държите с ръка.

• Поддържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират.

• Избягвайте включване по невнимание. Преди да поставите акумулаторната бате- рия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Носенето на електроинструмента с пръст върху пусковия прекъсвач или поставянето на акумулаторна батерия във включен електро-инструмент може да доведе до трудови

• Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от прегряване, вкл. например от продължително въздействие на слънчевите лъчи или от огън. Съществува опасност от експлозия.

• При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещение-то и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.

• 􀁦 При дефектна акумулаторна батерия от нея може да излезе електролит, който да намокри съседните детайли. Моля, проверете ги. Почистете ги или при необходи- мост ги заменете.

• Използвайте акумулаторната батерия само с електроинструмента, за който е предназначена. Само така тя е предпазена от опасно за нея претоварване.

• При смяна на работния инструмент работете с предпазни ръкавици. При продължителна работа работните инструменти се нагорещяват.

• Не стържете намокрени или влажни материали (напр. тапети) и не работете на влажна основа. Проникването на вода в електроинструмент увеличава опасността от токов удар.

• Не обработвайте повърхността, върху която ще работите, с течности, съдържащи разтворители. В резултат на нагрява-нето на материалите при триене могат да се образуват отровни пари.

• Бъдете особено внимателни при работа с шабера. Електроинструментът е изключително остър, съществува опасност да се нараните.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 7 www.varo.com 7 МОНТИРАНЕ ПРЕДУПРЕЖДЕНИЕ: Винаги проверявайте дали електрозахранването съответства на напрежението посочено върху фирмената табелка. Извадете електроинструмента от опаковката. Не вкарвайте щепсела в контакта преди сглобяването.

7.1 Монтиране на шлифовъчната плоча/ режещия лист/ шабъра (Фиг. 1)

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяавне и регулиране винаги издърпвайте щепсела от контакта. Внимавайте с остри инструменти като шпатули, ножове или резци.

• Разхлабете притискащата пластина (b) чрез изтегляне на лоста за бързо освобождаване (1) до пълно отваряне.

• Задръжте отвора бързо монтиращия се нож, пластината за шлифоване или шпатулата към външния шпиндел, който е между покривната скоба (a) и притискащата пластина (b), натиснете аксесоара навътре и го разположете стабилно върху центриращите щифтове (c).

• Затегнете като използвате лоста за бързо освобождаване (1) в заключено положение, както е показано на Фиг. 1.

• Снемете аксесоара по обратния начин. ПРЕДУПРЕЖДЕНИЕ: Този инструмент е оборудван с аксесоари за бързо инсталиране по време на работа, не използвайте никакви други несъответстващи аксесоари. ПРЕДУПРЕЖДЕНИЕ: Проверявайте плътното затягане на приложния инструмент/аксесоара. Неправилно или несигурно закрепените приложни инструменти/аксесоари могат да се разхлабят по време на работа и да причинят опасност.

7.2 Поставяне/смяна на шкурката (Фиг. 2)

Закрепване с кука за бързо фиксиране и ухо.

• Разположете шкурката и я натиснете на с ръка.

• Натиснете шкурката като ѝ осигурите бърз, силен натиск срещу плоската повърхност на пластината за шлифоване (9) и включете електроинструмента. − Това осигурява добро свързване и предотвратява преждевременно износване.

• Ако мястото се износи, изтеглете шкурката, завъртете я на 120º и отново я разположете или подменете шкурката.

7.3 Монтаж на праховия екстрактор (Фиг. 3)

Вземете предната, кръгова част и я поставете върху притискащата пластина. Свържете плоската тръбна част с предната част и кръглата тръбна част със задната част. Не забравяйте добре да натиснете всички части, така че всичко да се прикрепи добре. Поставете задържащия механизъм на задната тръба около кабела на универсалния инструмент.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 8 www.varo.com 8 РАБОТА С ЕЛЕКТРОИНСТРУМЕНТА

8.1 Включване/изключване (Фиг. 4)

Първо проверете дали кабелът и щепселът не са повредени.

• Свържете щепсела към електрозахранването.

• Включване на електроинструмента: плъзнете ключа за ВКЛ./ИЗКЛ. (2) напред в позиция (I).

• Изключване на електроинструмента: плъзнете ключа за ВКЛ./ИЗКЛ. назад в позиция (O).

8.2 Регулиране на скоростта (Фиг. 5)

Инструментът може да бъде настроен в 6 позиции на скоростта. Позиция "1" указва най- ниската, а позиция "6" указва най-високата скорост, като можете да настроите различни скорости със завъртане на диска на регулатора (3) в позиция от "1" до "6". Операторът може да променя скоростта, за да оптимизира ефективността на своята работа.

Дървени материали, пластмаса, гипс и други меки

Дървени материали, пластмаса меки метали Лопатков нож Дърво, боя, лепило за мокет, силикон и други еластични

риъгълна пластина за

Зависи от шлифоващия лист.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 9 www.varo.com Подложка за шлифоване с формата на пръст Зависи от шлифоващия лист.

Използвайте само изрядни и добре заточени режещи листове. Огънати, затъпени или повредени режещи листове могат да се счупят. Допуска се пробиването с режещия лист само на меки материали, като дървесина, гипскартон или др.п.! Преди рязане с режещи листове в дърво, талашит, строителни материали и др. ги проверете за наличие на чужди предмети като пирони, винтове или други подобни. ако е необходимо, отстранете чуждите предмети или използвайте режещи листове за метал.

Интензивността на отнемане и качеството на повърхността се определят главно от избора на шкурка, настроената честота на вибриране и силата на притискане. Само шкурки в безукорно състояние осигуря-ват добра производителност и предпазват електроинструмента от преждевременно износване. По време на работа притискайте електро-инструмента равномерно, за да увеличите дълготрайността на шкурката. Прекомерното увеличаване на силата на притискане не води до увеличаване и на интензивността на отнемане, а до по-бързото износване на шкурката и на електроинструмента. За прецизно шлифоване на ъгли, ръбове и труднодостъпни зони можете да шлифовате и само с върха или някой от ръбовете на шлифоващата плоча. При шлифоване в точка шкурката може да се нагрее силно. Намалете честотата на вибрациите и периодично оставяйте шкурката да се охлади. Не използвайте шкурка, с която сте обработвали метал, за шлифоване на други видове

8.3.4 Шаброване/стъргане

При шаброване винаги избирайте висока честота на вибрациите. Работете върху мека основа (напр. дървено трупче) под остър ъгъл и с малка сила на притискане. В противен случай шпаклата може да се вреже в основата.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 10 www.varo.com 9 ПОЧИСТВАНЕ И ПОДДРЪЖКА Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта

• Пазете чисти вентилационните отвори на инструмента, за да предотвратите прегряването на двигателя.

• Почиствайте редовно корпуса на инструмента с мека кърпа, за предпочитане след всяко използване.

• Пазете чисти вентилационните отвори от прах и замърсяване.

• Ако не можете да премахнете замърсяването, използвайте мека кърпа, навлажнена със сапунена вода.

• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Те могат да повредят пластмасовите части. Уверете се, че в механизирания инструмент не може да попадне вода! 10 ТЕХНИЧЕСКИ ДАННИ

50 Хц Номинална мощност 300 Вт Ударна честота 15000 - 21000 мин-1 11 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 82 dB(A) Ниво на звуковата мощност LwA 93 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации) 6,9 м/с² K = 1,5 м/с²POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 11 www.varo.com 12 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 13 ОКОЛНА СРЕДА Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX1346 BG Copyright © 2022 VARO с т р а н и ц а | 12 www.varo.com 14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: МНОГОЦЕЛЕВИ ИНСТРУМЕНТ марка: POWERplus модел: POWX1346 съответства на основните изисквания и други съответни условия на приложимите Европейски директиви на базата на приложението на хармонизираните европейски стандарти. Всяка непозволена промяна на апарата прави тази декларация нищожна. Европейски директиви (включително и техните промени, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително и техните промени, ако са приложими): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Долуподписаният действа от името и упълномощен от ръководството на компанията, Philippe Vankerkhove Регулационни въпроси – мениджър по съответствията 17/06/2022, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM
