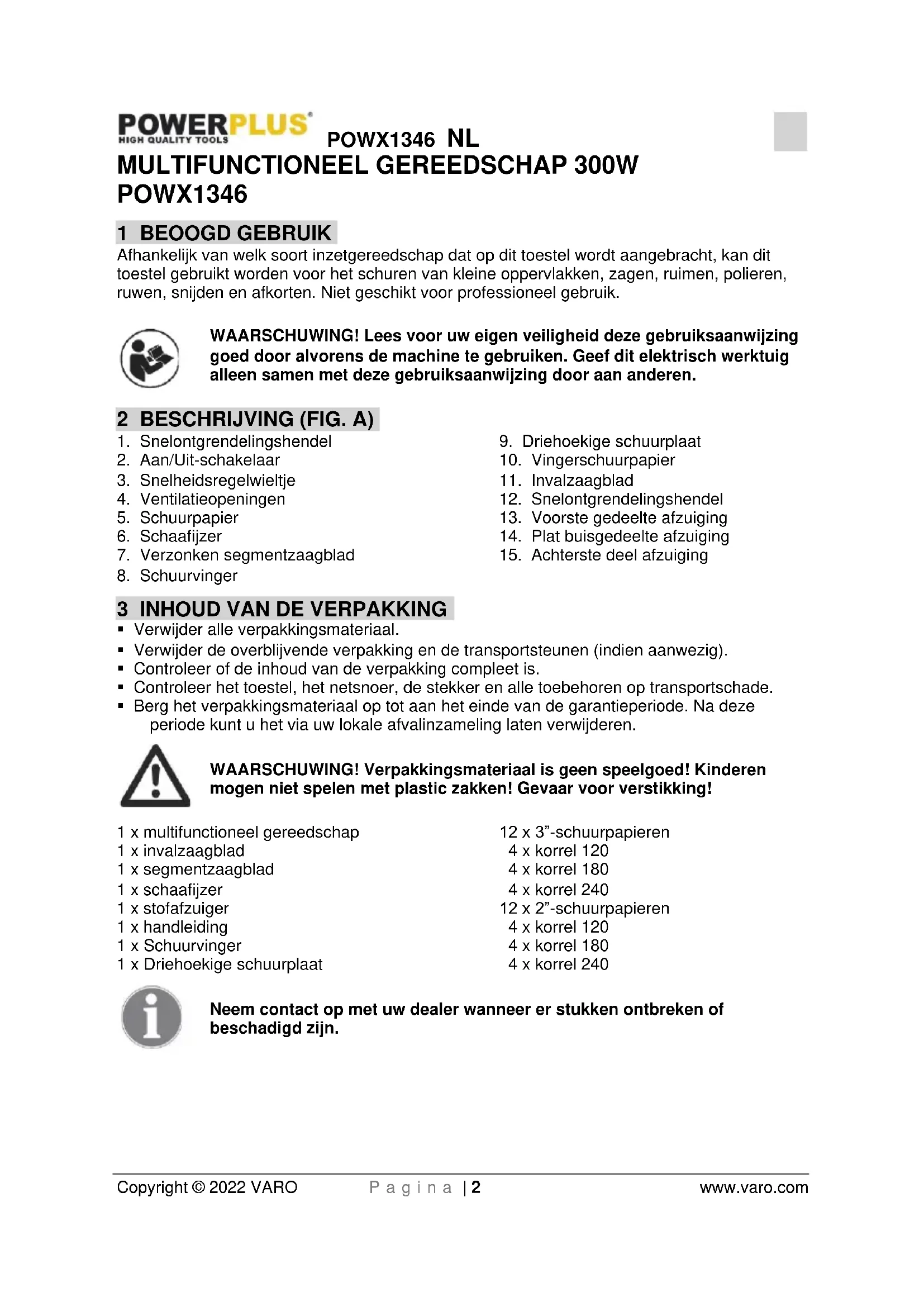

GEBRUIKSAANWIJZING POWX1346 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap .................... 4

5.5 Service .................................................................................................................... 5 6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN 5 7 ASSEMBLAGE ............................................................................... 6

7.1 Aanbrengen van de schuurplaat/zaagblad/schaafblad (Fig. 1) ........................... 6

POWX1346 1 BEOOGD GEBRUIK Afhankelijk van welk soort inzetgereedschap dat op dit toestel wordt aangebracht, kan dit toestel gebruikt worden voor het schuren van kleine oppervlakken, zagen, ruimen, polieren, ruwen, snijden en afkorten. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

1. Snelontgrendelingshendel

2. Aan/Uit-schakelaar

3. Snelheidsregelwieltje

4. Ventilatieopeningen

7. Verzonken segmentzaagblad

9. Driehoekige schuurplaat

13. Voorste gedeelte afzuiging

14. Plat buisgedeelte afzuiging

15. Achterste deel afzuiging

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 x multifunctioneel gereedschap 1 x invalzaagblad 1 x segmentzaagblad 1 x schaafijzer 1 x stofafzuiger 1 x handleiding 1 x Schuurvinger 1 x Driehoekige schuurplaat 12 x 3”-schuurpapieren 4 x korrel 120 4 x korrel 180 4 x korrel 240 12 x 2”-schuurpapieren 4 x korrel 120 4 x korrel 180 4 x korrel 240 Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWX1346 NL Copyright © 2022 VARO P a g i n a | 3 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

Conform de essentiële eisen van de Europese richtlijn(en).

Klasse II – Dit toestel is dubbelgeïsoleerd; een aardingsgeleider is hierdoor niet noodzakelijk. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

• Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.POWX1346 NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWX1346 NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen. 6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

• Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

• Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondinggevaar.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

• Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.

• Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

• Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

• Voorkom per ongeluk inschakelen. Controleer dat de aan/uit-schakelaar in de uitgeschakelde stand staat voordat u een accu inzet. Het dragen van het elektrische gereedschap met uw vinger aan de aan/uit-schakelaar of het inzetten van de accu in het ingeschakelde elektrische gereedschap kan tot ongevallen leiden.

• Open de accu niet. Er bestaat gevaar voor kortsluiting. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht en vuur. Er bestaat explosiegevaar.

• Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

• Als de accu defect is, kan er vloeistof uit de accu lekken, waardoor aangrenzende voorwerpen worden bevochtigd. Controleer de betrokken onderdelen. Reinig deze of vervang ze indien nodig.

• Gebruik de accu alleen in combinatie met uw elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.

• Draag werkhandschoenen bij het wisselen van de inzetgereedschappen. Inzetgereedschappen worden warm bij langdurig gebruik.

• Krab geen natgemaakte materialen (zoals behang) af en krab niet op een vochtige ondergrond. Het binnendringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok.

• Behandel het te bewerken oppervlak niet met oplosmiddelhoudende vloeistoffen. Door de verwarming van de materialen bij het afkrabben kunnen giftige dampen ontstaan.

• Wees bij de omgang met het schaafblad bijzonder voorzichtig. Het gereedschap is zeer scherp. Er bestaat verwondinggevaar.POWX1346 NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com 7 ASSEMBLAGE WAARSCHUWING: controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje. Haal het gereedschap uit de verpakking. Stop de stekker niet in een stopcontact voordat het gereedschap volledig gemonteerd zit.

7.1 Aanbrengen van de schuurplaat/zaagblad/schaafblad (Fig. 1)

WAARSCHUWING: haal altijd de stekker uit het stopcontact voordat u montage- of reinigingswerkzaamheden uitvoert. Wees voorzichtig met scherpe gereedschappen zoals schaafijzers, zaagbladen of snijbladen.

• Zet de klemplaat (b) los door de snelontgrendelingshendel (1) volledig open te trekken.

• Hou de opening van het snelmontagezaagblad, -schuurplaat of –schaafijzer naar de aandrijfas en stop het tussen de afdekklem (a) en de klemplaat (b), duw het gereedschap op zijn plaats en zorg dat het stevig over de centreerpennen (c) zit.

• Zet met de snelontgrendelingshendel (1) in de vergrendelde positie vast zoals op Fig. 1 te zien is.

• Verwijder het gereedschap door bovenstaande stappen in omgekeerde volgorde/richting uit te voeren. WAARSCHUWING: die gereedschap is uitgerust met hulpstukken geschikt voor snelmontage tijdens het werken; gebruik geen niet-geschikte hulpstukken. WAARSCHUWING: controleer of het hulpstuk/gereedschap stevig vastzit. Verkeerd gemonteerde of loszittende hulpstukken/gereedschappen kunnen tijdens het werken loskomen en een gevaar opleveren.

7.2 Aanbrengen/vervangen van het schuurpapier (Fig. 2)

Met klittenband montagesysteem.

• Plaats het schuurpapier en druk het aan met de hand.

• Duw het schuurpapier aan door er een korte en stevige druk tegen de schuurplaat (9) op uit te oefenen en schakel nadien het gereedschap in. − Dit zorgt voor een goede hechting en voorkomt vroegtijdige slijtage.

• Wanneer de punt versleten is, trek het schuurpapier dan los, draai het 120º en breng het opnieuw aan of vervang het schuurpapier.

7.3 Monteren van de stofafzuiging (Fig. 3)

Neem het voorste, ronde deel en plaats het op de klemplaat. Sluit het platte buisgedeelte op het voorste deel aan en sluit het ronde, achterste deel hierop aan. Vergeet niet om alle onderdelen goed samen te duwen zodat alles stevig in elkaar zit. Klik de houder van het achterste buisgedeelte rond de kabel van het multigereedschap. 8 GEBRUIK

8.1 IN-/UITschakelen (Fig. 3)

Controleer eerst of het snoer en de stekker niet beschadigd zijn.

• Sluit de stekker aan op een stopcontact.

• Het gereedschap INschakelen: schuif de AAN/UIT-schakelaar (4) naar voor in de stand (I).

• Het gereedschap UITschakelen: schuif de AAN/UIT-schakelaar terug in de stand (O).POWX1346 NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

8.2 De snelheid regelen (Fig. 4)

Het gereedschap kan op 6 snelheden ingesteld worden. Stand “1” stemt overeen met de laagste en stand “6” met de hoogste snelheid. U kunt de verschillende snelheden instellen door de regelknop (3) van stand “1” tot stand “6” in te stellen. Het kan nodig zijn om de snelheid aan te passen om zo efficiënt mogelijk te werken.

8.3.1 Inzetgereedschap kiezen

Accessoire Materiaal Invalzaagblad hout Houten materialen, plastic, gips en andere zachte materialen Verzonken segmentzaagblad Houten materialen, plastic en zachte metalen Schaafijzer Hout, verf, tapijtlijm, siliconen en andere elastische materialen Driehoekige Schuurplaat Afhankelijk van schuurpapier Schuurvinger Afhankelijk van schuurpapierPOWX1346 NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com

Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen, niet-scherpe of anderszins beschadigde zaagbladen kunnen breken. Alleen zachte materialen als hout en gipskarton mogen invallend worden gezaagd. Controleer vóór het zagen met zaagbladen in hout, spaanplaat, bouwmaterialen e.d. of er zich geen vreemde voorwerpen in bevinden zoals nagels, schroeven of dergelijke. Verwijder deze vreemde objecten indien aanwezig of gebruik zaagbladen voor metaal.

De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurblad, het vooraf ingestelde aantal schuurbewegingen en de aandrukkracht. Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap. Let op een gelijkmatige aandrukkracht om de levensduur van de schuurbladen te verlengen. Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad. Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk bereikbare gebieden kunt u ook alleen met de punt of een rand van het schuurplateau werken. Bij het schuren op een klein oppervlak kan het schuurblad zeer warm worden. Verminder het aantal schuurbewegingen en laat het schuurblad regelmatig afkoelen. Gebruik een schuurblad waarmee metaal is bewerkt niet meer voor andere materialen.

Kies bij het afkrabben een hoog trillingsgetal. Werk op een zachte ondergrond (zoals hout) meteen scherpe hoek en met geringe aandrukkracht. Anders kan het schaafblad in de ondergrond snijden.

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.

• Houd de ventilatiesleuven vrij van stof en vuil.

• Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater.

• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen. Make sure no water can reach the inside of the power tool!POWX1346 NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com 10 TECHNISCHE GEGEVENS Model Nr. POWX1346 Spanning 230-240 V~ Frequentie 50 Hz Opgenomen vermogen 300 W Toerental, onbelast 15000 - 21000 min-1 11 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 82 dB(A) Geluidsvermogenniveau LwA 93 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling): 6,9 m/s² K = 1,5 m/s² 12 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.POWX1346 NL Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 13 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Afval geproduceerd door elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking. 14 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Multifunctioneel gereedschap Handelsmerk: POWERplus Model: POWX1346 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
