GEBRUIKSAANWIJZING POWEG8050 PowerPlus

5.3 Zorgvuldige omgang met en gebruik van benzinegereedschap ............................ 8

• 5.4 Service p. 8
• 6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES p. 9
• 6.1 Heggenscharen p. 9
• 6.2 Kettingzaag p. 9

6.2.1 Voorzorgsmaatregelen ter voorkoming van terugslag ............................................ 10

8.13 Het snijmes plaatsen/verwijderen (Fig. 7a-7f) ....................................................... 16

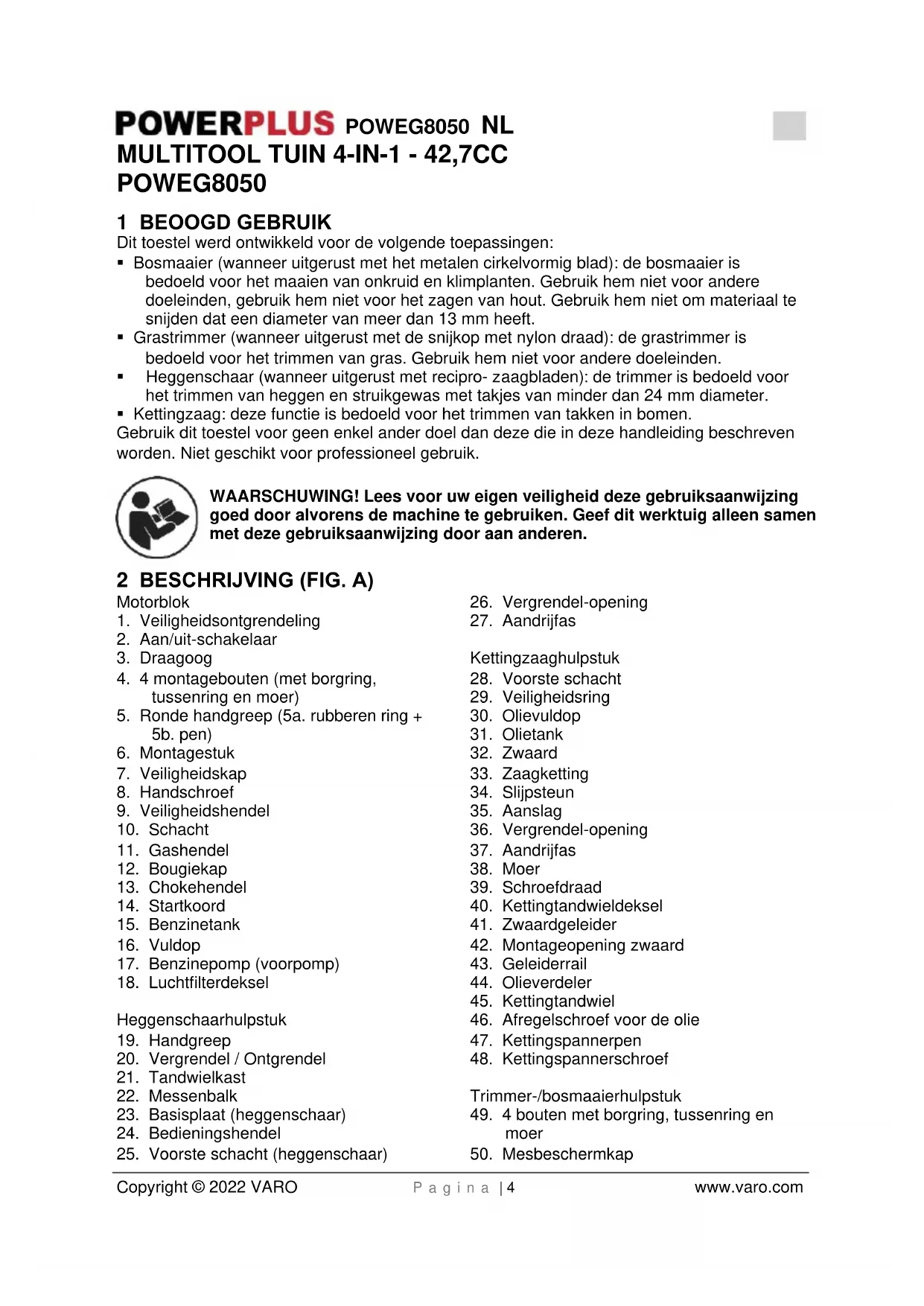

POWEG8050 1 BEOOGD GEBRUIK Dit toestel werd ontwikkeld voor de volgende toepassingen:

• Bosmaaier (wanneer uitgerust met het metalen cirkelvormig blad): de bosmaaier is bedoeld voor het maaien van onkruid en klimplanten. Gebruik hem niet voor andere doeleinden, gebruik hem niet voor het zagen van hout. Gebruik hem niet om materiaal te snijden dat een diameter van meer dan 13 mm heeft.

• Grastrimmer (wanneer uitgerust met de snijkop met nylon draad): de grastrimmer is bedoeld voor het trimmen van gras. Gebruik hem niet voor andere doeleinden.

• Heggenschaar (wanneer uitgerust met recipro- zaagbladen): de trimmer is bedoeld voor het trimmen van heggen en struikgewas met takjes van minder dan 24 mm diameter.

• Kettingzaag: deze functie is bedoeld voor het trimmen van takken in bomen. Gebruik dit toestel voor geen enkel ander doel dan deze die in deze handleiding beschreven worden. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A) Motorblok

1. Veiligheidsontgrendeling

2. Aan/uit-schakelaar

9. Veiligheidshendel

Heggenschaarhulpstuk

23. Basisplaat (heggenschaar)

42. Montageopening zwaard

46. Afregelschroef voor de olie

47. Kettingspannerpen

48. Kettingspannerschroef

Trimmer-/bosmaaierhulpstuk

49. 4 bouten met borgring, tussenring en

52. Trimkop met spoel

63. Bougiesleutel/platte schroevendraaier

64. M10-moer (linkse schroefdraad)

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1x motorblok 1x hulpstuk kantsnijder 1x hulpstuk paalsnoeier 1x hulpstuk trimmer/maaimes 1x handgreep met afscherming 1x draadtrimmer 1x drietandsmes 1x draagharnas 1x kettingbeschermkap 1x zwaardbeschermkap 1x olie/benzinemengvaatje 1x M4-inbussleutel 1x M5-inbussleutel 1x bougiesleutel/platte schroevendraaier 1x steeksleutel SW 8/10 1x handleiding Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

Waarschuwing! Lees vóór het gebruik de gebruiksinstructies!

Opgelet! Gevaar voor verwondingen door bewegende messen!

Draag werkhandschoenen!

Hou een veiligheidsafstand aan!

Draag veiligheids- schoenen!

Draag gehoor- bescherming!

Opgelet! Linksdraaiende snijdraad.

Draag een veiligheidshelm!

Let op voor rondvliegende voorwerpen!

Draag oogbescherming!

Let op voor terugslag!

Belangrijk: hete onderdelen, hou een veilige afstand aan!

Voorzichtig! Gevaar voor verwondingen door draaiend mes! Hou handen en voeten uit de buurt!

Opgelet! Benzine is zeer ontvlambaar! Explosiegevaar! Mors geen benzine!

benzinepomp (voorpomp).

Schakel het gereedschap uit en verwijder de bougiekap vóór u enig onderhoud uitvoert!

Opgelet! Gevaar voor verstikking!

Voorzichtig! Giftige CO-dampen! Gebruik het gereedschap niet in gesloten ruimtes!POWEG8050 NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

Trek de chokehendel uit.

Waarschuwing! Gebruik geen cirkelzaagbladen voor de bosmaaierfunctie!

Duw 6 x op de benzinepomp (voorpomp).

Voeg om de 20 gebruiksuren een beetje vet toe.

Mengverhouding: 40 delen benzine op 1 deel olie.

Bewaar een afstand van 15 meter tussen de machine en derden!

Het snijgereedschap draait na het uitschakelen nog even door (snijmes/snijdraad).

Vuur, open vlammen en roken zijn verboden!

Gevaar voor fatale elektrische schok! Blijf minstens 10 m uit de buurt van overhangende stroomleidingen!

Opgelet! Vallende voorwerpen. Vooral wanneer u boven uw hoofd werkt. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar de instructies voor later gebruik.

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.3 Zorgvuldige omgang met en gebruik van benzinegereedschap

• Overbelast het gereedschap niet. Gebruik voor uw werk het gereedschap dat daarvoor bestemd is. Met een geschikt apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Schakel het apparaat volledig uit voor u enige aanpassingen doorvoert, accessoires aansluit of het apparaat wegbergt. Deze veiligheidsmaatregelen reduceren het risico op onvrijwillig starten van het apparaat.

• Bewaar ongebruikt gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Het gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik gereedschap, accessoires, speciaal gereedschap en dergelijke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com 6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES

• Gebruik het toestel niet op gevaarlijke plaatsen. Dit zijn plaatsen waar er een gevaar voor explosie bestaat wegens de aanwezigheid van benzinedampen, lekkend gas of explosieve stof.

• Gebruik het toestel niet in een gesloten omgeving. Uitlaatgassen, rook of dampen kunnen gevaarlijke concentraties bereiken.

• Bescherm uw gereedschap. Deze heggenschaar is NIET WATERBESTENDIG en mag niet blootgesteld worden aan direct zonlicht, hoge omgevingstemperaturen of vochtige of natte omstandigheden.

• Rook niet wanneer u benzine bijtankt. Dit is potentieel gevaarlijk omdat het de brandstof kan ontsteken en een explosie kan veroorzaken.

• Let erop dat u geen benzine morst. Zorg ervoor dat de motor is uitgeschakeld wanneer u de heggenschaar bijtankt. Voorkom het morsen van brandstof omdat deze door de hete motor in brand zou kunnen vliegen. Nooit bijtanken wanneer de motor loopt.

• Wees voorzichtig wanneer u de heggenschaar opbergt. Bewaar de heggenschaar op een droge plek uit de buurt van brandbare vloeistoffen.

• Hou afstand. De heggenschaar stoot dampen uit. Zorg ervoor dat omstaanders op een veilige afstand staan.

• Zorg ervoor dat u een olie/benzinemengsel gebruikt. Let erop dat u 40 delen ongelode benzine mengt met 1 deel 2-taktolie. Indien u dit niet doet, zal de motor oververhitten en uw heggenschaar beschadigen.

• Gebruik de kettingzaag NIET met 1 hand! Bediening met 1 hand kan leiden tot ernstige verwondingen bij de gebruiker, helpers, omstaanders of enig andere combinatie van deze personen. Een kettingzaag is ontworpen om met beide handen bediend te worden.

• Gebruik een kettingzaag NIET als u moe bent of onder invloed verkeert van drugs, alcohol of medicijnen.

• Gebruik veiligheidsschoeisel, nauwsluitende kledij, beschermde handschoenen en bescherming voor de ogen, oren en het hoofd.

• Wees voorzichtig bij het werken met benzine. Breng de kettingzaag minstens 10 voet (3 meter) weg van de plaats waar ze werd bijgetankt vóór het starten van de motor.

• Laat GEEN andere personen in de nabijheid toe tijdens het starten of het werken met de kettingzaag. Hou omstaanders en dieren weg uit het werkgebied.

• Begin NIET met zagen vóór u een proper werkgebied hebt, over een stabiele houding beschikt en een vluchtpad weg van de vallende boom heeft gepland.

• Hou al uw lichaamsdelen weg van de zaagketting als de motor draait.

• Zorg ervoor dat de ketting niets raakt vóór u de motor start.

• Draag de kettingzaag met een uitgeschakelde motor, het zwaard en de zaagketting achterwaarts gericht en de geluidsdemper weg van uw lichaam.

• Gebruik GEEN ketting die beschadigd, slecht afgeregeld of onvolledig en losjes is gemonteerd. Zorg ervoor dat de zaagketting stilstaat wanneer de gashendel wordt losgelaten.

• Zet de motor af voor u de kettingzaag neerzet.

• Wees bijzonder voorzichtig bij het zagen van kleine struiken en boomscheuten omdat dun materiaal door de zaagketting kan gegrepen worden en in uw richting kan geslingerd worden of u uit balans kan brengen.

• Wees bij het zagen van een boomtak onder spanning voorbereid op terugveren zodat u niet geraakt wordt als de spanning in de houtvezels wegvalt.

• Hou de handgrepen droog, proper en vrij van olie of benzinemengsel.

• Gebruik de kettingzaag enkel in goed verluchte omgevingen.

• Gebruik de kettingzaag NIET in een boom tenzij u daar speciaal voor werd opgeleid.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• Alle herstellingen die niet in de veiligheidshandleiding of in de onderhoudsinstructies worden vermeld moeten uitgevoerd worden door erkende herstellers van kettingzagen.

• Gebruik bij het vervoeren van uw kettingzaag de juiste zwaardbeschermer.

• Gebruik uw kettingzaag NIET in de buurt van brandbare vloeistoffen of gassen zowel binnenshuis als in de openlucht. Dit kan tot een explosie en/of brand leiden.

• Vul de benzine- of de olietank niet bij en smeer het toestel niet terwijl de motor draait.

• GEBRUIK VAN HET JUISTE GEREEDSCHAP: Zaag enkel hout. Gebruik de kettingzaag niet voor doelen waarvoor ze niet werd ontworpen. Gebruik ze bijvoorbeeld niet voor het snijden van plastic, metselwerk of structuurmaterialen.

• De eerste keer moet de gebruiker praktisch onderricht krijgen van een ervaren iemand in het gebruik van de kettingzaag en de beschermingsmaatregelen.

• Probeer niet om de zaag met één hand vast te houden. U kan de reactiekrachten niet controleren en u zou de controle over de zaag kunnen verliezen wat leidt tot het wegschieten of wegveren van het zwaard en de ketting op de tak of stronk.

• Laat de kettingzaag niet binnenshuis draaien. Uw kettingzaag produceert, van zodra de motor draait, giftige uitlaatgassen die kleurloos en geurloos kunnen zijn. Het gebruik van dit product kan stof, mist en dampen veroorzaken die chemicaliën bevatten die bewezen schadelijke effecten hebben. Wees u bewust van schadelijk stof en mist (zoals zaagstof en oliemist van de kettingsmering) en bescherm uzelf goed.

• Draag handschoenen en hou uw handen warm. Langdurig gebruik van kettingzagen die de gebruiker blootstellen aan trillingen kunnen het wittevingersyndroom veroorzaken. Draag om dit te vermijden handschoenen en hou uw handen warm. Als er ook maar enig symptoom van dit syndroom merkbaar wordt zoek dan onmiddellijk medische hulp.

• Duw de kam van de kettingzaag direct achter de gewenste plaats van de zaagsnede en scharnier de zaag rond dit punt. De kam van de kettingzaag rolt tot tegen de stam.

• Enkel de ketting, het zwaard en de bougie kunnen door de gebruiker zelf worden vervangen. Zorg er altijd voor dat u de juiste vervangonderdelen gebruikt zoals vermeld in de specificaties in de handleiding.

6.2.1 Voorzorgsmaatregelen ter voorkoming van terugslag

TERUGSLAG kan zich voordoen wanneer de NEUS of de PUNT van het zwaard een voorwerp raakt of wanneer het hout sluit en de zaagketting in de snede vastklemt. Contact met de punt kan in sommige gevallen een bliksemsnelle omkeerreactie veroorzaken die het zwaard achterwaarts omhoog wipt in de richting van de gebruiker. Het VASTGEKLEMD raken van de zaagketting langs de ONDERKANT van het ZWAARD kan de zaag voorwaarts TREKKEN, weg van de gebruiker. Het VASTGEKLEMD raken van de zaagketting langs de BOVENKANT van het ZWAARD kan het zwaard snel TERUGDUWEN naar de gebruiker toe. Elk van deze reacties kan ervoor zorgen dat u de controle over de zaag verliest wat kan leiden tot ernstige verwondingen.

• Als u de basis begrijpt van terugslag kan u het verrassingselement verminderen of uitschakelen. Plotse verrassingen dragen bij aan ongevallen.

• Hou als de motor draait met beide handen een goede grip op de zaag; de rechterhand op de achterste handgreep en de linkerhand op de voorste handgreep. Gebruik een stevige grip; omklem de handgrepen van de kettingzaag met duim en vingers. Een stevige grip zal u helpen om terugslag te verminderen en de zaag onder controle te houden. Laat niet los.

• Zorg ervoor dat het gebied waarin u gaat zagen vrij is van obstakels. Laat de neus van het zwaard niet in contact komen met een stronk of een tak of enig ander obstakel dat zou kunnen geraakt worden tijdens het werken met de zaag.

• Zaag bij hoge motortoerentallen.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 11 www.varo.com

• Hel niet te ver over en zaag niet boven schouderhoogte.

• Volg de fabrikant zijn slijp- en onderhoudsinstructies voor de zaagketting.

• Gebruik enkel vervangzwaarden en kettingen opgegeven door de fabrikant of equivalenten daarvan. NOTA: Een zaagketting met lage terugslag is een ketting die goede resultaten levert m.b.t. terugslag. Waarschuwing: terugslag kan leiden tot het gevaarlijk verlies van controle over de kettingzaag en tot ernstige of dodelijke verwondingen bij de gebruiker of iemand die dicht in de buurt staat. Wees altijd alert. Draaiende terugslag en terugslag veroorzaakt door het vastklemmen van de ketting zijn grote gevaren bij het werken met een kettingzaag en de meest voorkomende oorzaak van ongevallen. Let op voor:

• Draaiende terugslag (Fig. 1a) A = terugslagpad B = reactiezone terugslag

• De duw- (terugslag door vastklemmen ketting) en trekreacties (Fig. 1b) A = trek B = vaste voorwerpen C = duw

• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIAAL DAT HET NIET KAN SNIJDEN – Het wegschieten van het mes kan leiden tot amputatie van armen of benen. Hou personen en dieren op een afstand van 30 voet (10 meter) in alle richtingen. Als het mes tijdens het gebruik vreemde voorwerpen raakt zet dan de machine af en laat het mes tot stilstand komen. Controleer dan het mes op beschadigingen. Gooi het mes altijd weg als het gescheurd of verbogen is.

• HET MES SLINGERT VOORWERPEN KRACHTIG WEG – u kan verwond of blind worden. Draag oog-, gezichts- en beenbescherming. Verwijder eerst alle vreemde voorwerpen uit het werkgebied vóór u het mes gebruikt. Hou personen en dieren op een afstand van 10 m in alle richtingen.

• MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN – Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen vóór het uitvoeren van onderhoudswerkzaamheden aan het mes.

• GEBRUIK GEEN ANDERE BENZINE dan deze aanbevolen in deze handleiding. Volg altijd de instructies in het “benzine en smering”-onderdeel van deze handleiding. Gebruik nooit benzine tot ze goed gemengd is met 2-takt motorolie anders zal dit leiden tot permanente motorbeschadiging en het vervallen van de fabrieksgarantie.

• GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebruik enkel onze vervangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en de veiligheid van onze producten te maximaliseren. Als u dit niet doet dan kan dit leiden tot slechte prestaties en mogelijke verwondingen. Gebruik enkel de spoelkop die met dit product werd meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vernietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 12 www.varo.com

• Grastrimmers mogen niet door kinderen of niet-opgeleide personen gebruikt worden.

• Draag stevige schoenen of laarzen om uw voeten te beschermen.

• Draag een lange broek om uw benen te beschermen.

• Controleer het toestel vóór het gebruik. Het mag niet gebruikt worden als het beschadigd is.

• Als het toestel beschadigd is, laat het dan door een erkend service center herstellen.

• Gebruik het toestel niet in de aanwezigheid van kinderen en/of dieren.

• Gebruik het toestel bij daglicht of met voldoende kunstlicht.

• Gebruik het toestel nooit zonder dat de beschermkap op zijn plaats zit.

• Verwijder stokken, stenen, draad en andere voorwerpen van de te maaien oppervlakte vóór u het toestel gebruikt.

• Gebruik het toestel enkel in een rechtopstaande positie met de snijdraad naar de grond gericht. Schakel het toestel nooit in wanneer het zich in een andere positie bevindt.

• Hou altijd uw handen en voeten uit de buurt van de snijdraad.

• Vermijd het aanraken van de snijdraad.

• Schakel het toestel uit en wacht tot de snijdraad volledig tot stilstand is gekomen vóór u het toestel neerlegt. Probeer nooit om zelf de snijdraad tot stilstand te brengen. Opgelet. Het toestel draait na het uitschakelen nog even door.

• Gebruik enkel het type snijdraad dat door de fabrikant wordt aanbevolen. Gebruik nooit een metalen snijdraad of vislijn.

• Berg het toestel na het gebruik altijd veilig en buiten het bereik van kinderen weg.

• Snij niet tegen harde voorwerpen aan. Dit kan verwondingen veroorzaken of de trimmer beschadigen.

• Gebruik de trimmer niet om gras te maaien dat niet op de grond groeit. Maai bv. geen gras dat zich op muren of rotsen bevindt.

7 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank

• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.

• Vul de machine binnenshuis niet bij.

• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.

• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.

• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.

• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 13 www.varo.com

WAARSCHUWING! Gebruik de machine nooit met defecte veiligheidsvoorzieningen. De veiligheidsvoorzieningen van de machine moeten gecontroleerd en onderhouden worden zoals in dit deel beschreven wordt. Wanneer uw machine op gelijk welk punt van deze controles faalt, neem dan contact op met uw servicecenter om ze te laten herstellen. Draag altijd antislipwerkschoenen en geschikte beschermende kleding zoals werkhandschoenen, een helm, een gelaatsmasker, een veiligheidsbril en gehoorbescherming. Controleer het gebied waarin de machine gebruikt zal worden en verwijder alle voorwerpen die gegrepen en weggeslingerd zouden kunnen worden. Vóór elk gebruik en na het vallen of andere stootkrachten: controleer altijd de machine om te zien of het snijgereedschap, montagebouten en het gehele snijgedeelte niet beschadigd zijn. Versleten of beschadigde snijgereedschappen en montagebouten moeten vervangen worden. Voer altijd een visuele inspectie uit om te controleren of de snijgereedschappen versleten of beschadigd zijn. Versleten of beschadigde snijgereedschappen en montagebouten moeten altijd als volledige set vervangen worden om onbalans te voorkomen.

8.1 De ronde handgreep monteren (Fig. 2)

• Begin met de rubberen ring (5a) op de schacht (10) te monteren.

• Plaats het montagestuk (6) langs de onderkant op de rubberen ring (5a).

• De pen (5b) van het montagestuk (6) moet in een van de twee openingen van de schacht (10) geduwd worden om vastgezet te worden.

• Duw de ronde handgreep (5) op de rubberen ring (5a) die nu op de schacht (10) zit.

• Stop de 4 montagebouten (4) langs boven doorheen de rond handgreep (5) en zet ze op het montagestuk (6) vast m.b.v. de 4 moeren.

• Draai de bouten (4) aan.

8.2 Het snelontgrendelingsmechanisme aanbrengen (Fig. 3)

• Haak de karabijnhaak (E) vast en zet hem met de rode riem (F) vast aan het snelontgrendelingsmechanisme (Fig. 3c - 3e).

• Trek aan de rode riem wanneer u de machine snel moet loskoppelen.

8.3 Monteren/aanbrengen draagharnas (Fig. 4)

WAARSCHUWING! De machine moet tijdens het gebruik altijd stevig aan het harnas vastgehaakt zijn. Anders zult u de bosmaaier niet veilig onder controle kunnen houden, wat uzelf of anderen zou kunnen verwonden. Gebruik nooit een harnas met een defecte snelontgrendeling.

• Haak het draagharnas (56) vast in het draagoog (3).

• Regel de lengte van het draagharnas (56) bij volgens uw maten zodat het draagoog (3) zich op heuphoogte bevindt wanneer het is aangehaakt.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 14 www.varo.com

8.4 De heggenschaar monteren (Fig. 5)

• Start met de handschroef (8) van de schacht (10) van het motorblok te verwijderen.

• Duw de voorste schacht (25) van de heggenschaar op de schacht (10) van het motorblok, draai links/rechts en blijf de voorste schacht duwen totdat de veiligheidshendel (9) in de vergrendelopening vastklikt.

• Duw de kap (7) die de veiligheidshendel (9) beschermt naar onder en houd ze neer.

• Zet de handschroef (8) vast. Nota: de montage van het kettingzaag/trimmer/bosmaaier/verlengstuk (68) wordt in dezelfde volgorde uitgevoerd.

8.5 De heggenschaar verwijderen

• Maak de handschroef (8) los.

• Ontgrendel de vergrendelingshendel (9) door erop te duwen en de voorste schacht (25) van de heggenschaar uit de schacht (10) van het motorblok te trekken. Nota: het verwijderen van het kettingzaag/trimmer/bosmaaier/hulpgereedschap (68) wordt in dezelfde volgorde uitgevoerd.

8.6 De heggenschaar draaien

• Duw zowel de vergrendelings-/ontgrendelingshendel (20) als de bedieningshendel (24) in en kantel de heggenschaar in de gewenste positie/hoek.

• Laat de bedieningshendel (24) in de uitsparingen van de basisplaat (heggenschaar) klikken (23).

8.7 Het zwaard en de ketting monteren (Fig. 6)

Waarschuwing! Draag werkhandschoenen! Er bestaat gevaar voor verwondingen door de scherpe zaagtanden! Nota: let goed op de draairichting van de zaagketting (33) op het zwaard (32) en de voetplaat. Bij slijtage kan het zwaard (32) omgedraaid worden.

• Verwijder de moer (38) m.b.v. een steeksleutel (62).

• Verwijder het deksel van het kettingtandwiel (40).

• Leg de zaagketting (33) over het zwaard (32), te beginnen aan de punt.

• Monteer nu het zwaard (32) en de zaagketting (33).

• Leg de zaagketting (33) over het kettingtandwiel.

• Plaats de geleiderrail (43) over de zwaardgeleider (41) terwijl u de pen van de kettingspanner (47) in de opening (42) van het zwaard stopt. Leg de zaagketting (33) over het kettingtandwiel (45).

• Nu kunt u de zaagketting (33) opspannen.

• Breng het deksel van het kettingtandwiel (40) opnieuw aan en zet de moer (38) voorzichtig vast.

8.8 De zaagketting verwijderen

Het kan nodig zijn om de zaagketting (33) los te maken om het zwaard (32) of de ketting (33) te verwijderen (zie het deel “De zaagketting opspannen en controleren”). Volg deze instructies in omgekeerde volgorde en richting.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 15 www.varo.com

8.9 De zaagketting opspannen en controleren

WAARSCHUWING! Draag werkhandschoenen! Gevaar voor verwondingen door de scherpte zaagtanden.

• Draai de kettingspannerschroef (48) m.b.v. de platte schroevendraaier (63) in wijzerzin om de spanning te verhogen.

• De zaagketting (33) moet tegen de onderkant van het zwaard liggen. Controleer dat de zaagketting (33) met de hand over het zwaard (32) kan getrokken worden. Opgelet: een nieuwe zaagketting rekt uit, waardoor ze na 5 snedes al afregeling nodig heeft. Dit is normaal bij een nieuwe ketting en het interval tussen toekomstige afregelingen zal snel groter worden. Opgelet: wanneer de zaagketting te strak of te los is aangespannen, zullen het neustandwiel, het zwaard, de ketting en de aandrijflagers sneller verslijten.

• Verwijder de olievuldop (30).

• Vul de olietank (31) met ong. 100 ml organische kettingolie.

• De kettingsmering kan vermeerderd of verminderd worden m.b.v. de olie-instelschroef (46).

• Duw en draai de olie-instelschroef (46) in wijzerzin om de kettingsmering te vermeerderen.

• Duw en draai de olie-instelschroef (46) in tegenwijzerzin om de kettingsmering te verminderen. WAARSCHUWING! Werk nooit zonder kettingsmering! Wanneer de zaagketting droog loopt, zal het snijgereedschap op korte tijd onherstelbaar beschadigd worden. Controleer altijd de kettingsmering en het peil in de olietank voordat u begint te werken. Nota: gebruik enkel kettingolie. Bij voorkeur biologisch afbreekbare. Gebruik geen afvalolie, motorolie, enz. Nota: controleer tijdens het werken dat de kettingsmering correct werkt.

8.11 Slijpen van de zaagketting

U kunt uw zaagketting snel en correct laten slijpen door gespecialiseerde dealers, waar u ook slijpgereedschap vindt om zelf uw ketting te slijpen. Volg de bijhorende gebruiksinstructies hiervoor. Draag zorg voor uw gereedschap. Hou uw gereedschap scherp en proper zodat u goed en veilig kunt werken. Volg de onderhoudsinstructies en de instructies voor het vervangen van gereedschap.

8.12 De beschermkap aanbrengen/verwijderen

Wanneer u met het drietandsmes werkt, moet de mesbeschermkap (50) gemonteerd worden. Plooi de metaalplaat van de voorste schacht (53) lichtjes naar onder. De mesbeschermkap (50) wordt onder de metaalplaat en de montagearm van de schacht (53) gepositioneerd. De mesbeschermkap (50) wordt nu m.b.v. 2 schroeven (49) op de voorste schacht (53) gemonteerd. Gebruik de meegeleverde inbussleutel (60).POWEG8050 NL Copyright © 2022 VARO P a g i n a | 16 www.varo.com Snijgereedschap Beschermingsvoorziening Drietandsmes (51) Mesbeschermkap (50) Snijdraadtrimmer (52) Mesbeschermkap (50) + beschermkap snijdraad Waarschuwing! Gebruik geen ander snijgereedschap dan datgene dat met het apparaat werd meegeleverd! Het gebruik van andere snijgereedschappen of beschermkappen wordt als onoordeelkundig gebruik beschouwd en brengt een aanmerkelijk gevaar voor ongevallen met zich mee.

8.13 Het snijmes plaatsen/verwijderen (Fig. 7a-7f)

• Monteer/verwijder het drietandsmes (51) zoals te zien is op Fig. 7a – 7f.

• Zoek de opening in de aandrijfflens (67), lijn ze uit met de tegenoverliggende opening en blokkeer ze met de meegeleverde inbussleutel (61).

• Plaats het drietandsmes (51) op de aandrijfflens (67) (zie Fig. 7b).

• Monteer de flens (66) over de schroefdraad van de getande as (zie Fig. 7c).

• Monteer het flensdeksel (65) (zie Fig. 7d).

• Span nu de moer (64) aan m.b.v. de bougiesleutel (63) (zie Fig. 7f).

• Het drietandsmes (51) is bij levering uitgerust met een plastic kap. Deze moet vóór het gebruik verwijderd worden en opnieuw aangebracht worden wanneer het mes niet in gebruik is.

• De plastic kap kan nu verwijderd worden. OPGELET! Linkse schroefdraad! OPGELET! Scherpe randen, draag werkhandschoenen.

• Monteer de beschermkap (C) voor de snijdraadtrimmer op de beschermkap (50).

• De beschermkap voor de snijdraadtrimmer (C) moet gemonteerd worden wanneer u met de snijdraad werkt. De beschermkap voor de snijdraadtrimmer (C) (voorgemonteerd bij levering) wordt gemonteerd zoals op Fig. 8a te zien is.

• Zorg dat de beschermkap (C) voor de snijdraadtrimmer correct op haar plaats geklikt zit. Er is een mes (A) aanwezig aan de binnenkant van de beschermkap (C) voor de snijdraadtrimmer. Dit wordt afgedekt met een veiligheidskap (B) (zie Fig. 8a).

• Verwijder de veiligheidskap (B) voordat u begint te werken en breng ze na het werken weer aan. OPGELET! Scherpe randen, draag werkhandschoenen.

• Om de beschermkap (C) voor de snijdraadtrimmer te verwijderen van de beschermkap (50), gebruikt u gereedschap zoals bv. een schroevendraaier om voorzichtig de drie montagelippen los te maken. OPGELET! Gevaar voor verwondingen!

8.14 De spoel aanbrengen (Fig. 8c)

WAARSCHUWING! Ongewenst starten kan ernstige verwondingen veroorzaken. Voorkom dit door altijd de bougiekap van de bougie te verwijderen wanneer u onderdelen aanbrengt.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 17 www.varo.com WAARSCHUWING! Installeer, verwijder of regel nooit accessoires bij terwijl de aandrijfkop draait. Het niet uitschakelen van de motor kan ernstige verwondingen veroorzaken.

• Draai traag aan de aandrijfflens (67) om de opening in de aandrijfflens uit te lijnen met de opening in de kop (61).

• Vergrendel de aandrijfflens stevig m.b.v. de meegeleverde schroevendraaier en stop hem doorheen de twee openingen.

• Met de aandrijfflens vergrendeld, schroeft u de spoel in wijzerzin op de tandwielkast totdat u niet meer verder kunt draaien.

• Verwijder de schroevendraaier uit de openingen.

8.15 Het draagharnas omdoen

Nota: de volgende afregelingen kunnen ervoor zorgen dat u kunt werken zonder vermoeid te raken. Deze aanpassingen kunnen variëren naargelang uw lichaamsafmetingen. Stel het draagharnas volgens uw lichaamsbouw in vóór u begint te werken. Balanceer het apparaat met het gemonteerde snijgereedschap zodat het snijgereedschap juist boven de grond beweegt zonder dat u het apparaat met uw handen moet verplaatsen.

• Doe het draagharnas om en sluit de klemmen zodat ze op hun plaats klikken (Fig. 9a).

• Doe de riem om om het draagharnas centraal op uw lichaam te bevestigen en stel de afmetingen voor uw bovenlichaam in.

• Trek aan de twee schouderriemen om ze aan te spannen (Fig. 9b).

• Trek aan de riem om de correcte positie van het apparaat aan het draagharnas te controleren (Fig. 9b).

• Haak de karabijnhaak (E) vast en zet hem met de rode riem (F) vast aan het snelontgrendelingsmechanisme (Fig. 3c - 3e).

• Neem nu de machine vast en hang ze vast zodat het draagoog (3) in de karabijnhaak (E) klikt zoals te zien is op Fig. 9e – 9f. Het draagoog (3) kan ook verschoven worden door de schroef (G) los te zetten en het oog te verschuiven om de optimale positie van de machine te verkrijgen.

8.16 De maaihoogte instellen

• Doe het draagharnas om en haak het apparaat aan.

• Gebruik de verschillende riemen van het draagharnas om een optimale werk- en maaipositie te bereiken.

• Voer met een uitgeschakelde motor een paar cirkelvormige bewegingen uit, zodat u de ideale lengte voor de schouderriem kunt vinden (Fig. 10a).

• Het draagharnas is uitgerust met een snelontgrendelingssysteem. Trek aan de rode riem wanneer u het apparaat snel moet losmaken (Fig. 9f). Voorzichtig: gebruik altijd het harnas wanneer u met het gereedschap werkt. Doe het harnas om zodra u de motor gestart hebt en hij op laag toerental draait. Schakel de motor uit vóór u het harnas verwijdert.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 18 www.varo.com

8.17 Benzine en olie

• Gebruik uitsluitend een mengsel van ongelode benzine en speciale 2-taktolie. Meng de benzine in overeenstemming met de benzinemengtabel.

• Giet de respectievelijke correcte hoeveelheden ongelode benzine en 2-taktolie in het olie/benzinemengvaatje (59) (zie “Benzinemengtabel”). Schud dan het vaatje goed.

8.18 Benzinemengtabel

• Mengverhouding: 40 delen benzine op 1 deel olie. Benzine 2-taktolie 0,5 liter 12,5 ml

9 GEBRUIK Voorzichtig! Let op de geldende voorschriften m.b.t. lawaaibescherming. Controleer altijd het volgende vóór u de motor start:

• Dat het brandstofsysteem niet lekt.

• Dat beschermingsvoorzieningen en snijgereedschappen intact zijn en in een perfect werkende staat verkeren.

• Dat alle schroefverbindingen stevig aangedraaid zijn.

• Dat alle bewegende onderdelen soepel en vrij kunnen bewegen.

9.1 De machine gebruiken

OPGELET! Laat nooit het startkoord terugschieten. Dit kan schade veroorzaken.

• Vul de benzinetank (zie het gedeelte “Benzine en olie”).

• Duw 6 keer op de voorpompknop.

• Houd de machine stevig vast en trek het startkoord naar buiten tot u weerstand voelt. Trek nu kort en krachtig aan het startkoord. De machine start.

• Wanneer de machine niet start, herhaal dan stappen 4 en 5.

• Duw de chokehendel in de “open”-stand zodra de motor draait.

• Wanneer de motor na verschillende pogingen niet start, lees dan het gedeelte “Probleemoplossing”. OPGELET! Trek het startkoord (14) altijd recht uit. Houd de handgreep van het startkoord (14) stevig vast wanneer het startkoord terugveert. Laat het startkoord (14) niet terugschieten. NOTA: bij zeer hoge omgevingstemperaturen kan het mogelijk zijn dat zelfs een koude motor zonder choke gestart kan worden!POWEG8050 NL Copyright © 2022 VARO P a g i n a | 19 www.varo.com

(De motor werd minder dan 15 – 20 minuten geleden uitgeschakeld.)

• Zet de AAN/UIT-schakelaar (2) in de “I”-stand.

• De chokehendel (13) dient niet uitgetrokken te worden om een warme motor te starten.

• Houd de machine stevig vast en trek het startkoord (14) uit tot er weerstand gevoeld wordt. Trek nu kort en krachtig aan het startkoord (14). De machine moet na 1 – 2 pogingen starten. Wanneer de motor na 6 pogingen niet gestart is, herhaal dan stappen 1 – 7 van het deel “Koud starten”.

Noodstopprocedure Wanneer u de machine onmiddellijk dient uit te schakelen, zet de AAN/UIT-schakelaar (2) dan in de “0”-stand. Normale procedure Laat de gashendel (11) los en wacht tot de motor op zijn stationair toerental is gekomen. Zet dan de AAN/UIT-schakelaar (2) in de “0”-stand. OPGELET! Het drietandsmes moet stilstaan wanneer de motor stationair draait. Wanneer hierbij het drietandsmes wel draait, regel dan de carburator bij.

9.2 Algemene werkinstructies

Oefen alle werktechnieken (zie Fig. 10a – 10c) met een uitgeschakelde motor voordat u de machine gebruikt.

9.2.1 De snijdraad verlengen

Om de snijdraad te verlengen, laat u de motor op vol toerental draaien en tikt u de trimkop (52) tegen de grond. De snijdraad verlengt automatisch. Het mes (A) op de beschermkap voor de snijdraadtrimmer (C) snijdt de draad op de toegelaten lengte af (zie Fig. 10d). OPGELET! Gras-/onkruidresten kunnen onder de beschermkap (50) ophopen.

• Verwijder de resten met een uitgeschakelde motor m.b.v. een schraper of gelijkaardig voorwerp.

• Beweeg de machine volgens een zeisbeweging (zie Fig. 10a).

• Houd het snijgereedschap evenwijdig aan de grond en houd de gewenste maaihoogte aan.

9.2.2.2 Laag trimmen (met trimmer)

• Houd de machine onder een lichte helling t.o.v. de grond (zie Fig. 10b). Maai altijd weg van uw lichaam. Trek de machine nooit naar u toe.

9.2.2.3 Kort maaien (met trimmer)

• Kort maaien verwijdert alle vegetatie tot bij de grond. Kantel de trimmer 30° naar rechts. Stel de handgreep in de gewenste positie in (zie Fig. 10c).POWEG8050 NL Copyright © 2022 VARO P a g i n a | 20 www.varo.com

9.2.2.4 Maaien rond bomen/afsluitingen/funderingen (met trimmer)

NOTA: de snijdraad slijt of rafelt snel wanneer hij in contact komt met bomen, stenen, muren of funderingen. De snijdraad zal breken wanneer hij gaasdraad raakt. OPGELET! Gebruik de machine niet om voorwerpen van paden te verwijderen enz. De machine is krachtig en kan kleine stenen of andere voorwerpen 15 meter of verder wegslingeren en kan schade veroorzaken aan auto’s, huizen en ramen.

Schakel onmiddellijk de motor uit wanneer het snijgereedschap geblokkeerd raakt. Verwijder alle gras en afval van de machine voordat u ze herstart.

9.3 Voorkom terugslag

Wanneer u met het snijblad werkt, bestaat er gevaar voor terugslag wanneer het blad tegen harde obstakels komt (boomstammen, takken, boomstronken, gesteente of gelijkaardig). Dit zal ervoor zorgen dat het snijgereedschap teruggekatapulteerd wordt in de richting tegengesteld aan de draairichting. Dit kan tot verlies van controle over het apparaat leiden. Gebruik het snijgereedschap niet in de buurt van afrasteringen, metalen palen, boordstenen of funderingen. Let op een goede positie van het apparaat voor het maaien van laagstammige struiken (Fig. 11).

9.4 Met de heggenschaar werken

9.4.1 Snoeitechnieken (Fig. 12a – 12b – 12c)

• Het dubbelzijdig snoeizwaard laat toe in beide richtingen te snoeien of door van de ene kant naar de andere kant te zwaaien.

• Voor verticaal snoeien, beweegt u de trimmer gelijkmatig voorwaarts of op en neer in een sikkelbeweging.

• Voor horizontaal snoeien, beweegt u de heggenschaar volgens een zeisbeweging langs de rand van de haag zodat de gesnoeide takken op de grond vallen. NOTA: verwijder de dikkere takken met een takkensnijder.

9.5 Met de kettingzaag werken

9.5.1 Zaagtechnieken

Waarschuwing! Let altijd op vallend zaagafval. Waarschuwing! Wees u bewust van het gevaar van terugverende takken. Nota: Plaats de aanslag (35) op de tak. Dit zal u helpen om veiliger en rustiger te werken. Kleine takken afzagen (Fig. 13):

• Zaag kleine takken (Ø 0 – 8 cm) van boven naar beneden. Grotere takken afzagen (Fig. 14):

• Wanneer u langere takken gaat afzagen (Ø 8 – 25 cm), maak dan eerst een hulpsnede (A). Deze hulpsnede voorkomt ook dat de schors van de hoofdstam loskomt.

• Zaag van de bovenkant (B) naar de onderkant (A).POWEG8050 NL Copyright © 2022 VARO P a g i n a | 21 www.varo.com Zaag in delen (Fig. 15):

• Hou het apparaat, snijgereedschap en kettingbeschermer in goede staat om verwondingen te voorkomen.

• Wanneer het apparaat is gevallen, controleer dan op belangrijke beschadigingen of defecten.

• Hou de maximaal opgegeven werkhoek van max 60° ± 10° aan om veilig werken te verzekeren (Fig. 16).

• Gebruik het apparaat niet wanneer u op een ladder of in een onstabiele positie staat.

• Laat u niet verleiden om ondoordachte zaagsneden te maken. U kunt uzelf en anderen in gevaar brengen.

• Er moet toezicht gehouden worden op kinderen om te verzekeren dat ze niet met het apparaat spelen.

• Verander regelmatig uw werkhouding. Het gebruik van het apparaat gedurende langere tijd kan tot trillingsgerelateerde bloedcirculatieproblemen in de handen leiden. U kunt de werkduur verlengen door geschikte werkhandschoenen te dragen of door regelmatige pauzes te nemen. Hou er rekening mee dat aanleg voor bloedcirculatieproblemen, lage buitentemperaturen of grote grijpkrachten de werkduur kunnen beperken. 10 TRANSPORT

• Gebruik de beschermkappen (57, 58) wanneer u de machine transporteert.

• Zorg dat de machine tijdens het transport niet ingeschakeld kan worden. 11 REINIGEN

11.1 Het motorblok reinigen

Nota: reinig het apparaat grondig na elk gebruik.

• Schakel altijd het apparaat uit vóór u reinigingswerken uitvoert en verwijder de bougiekap (12).

• Reinig het apparaat regelmatig met een vochtige doek en zachte detergent. Zorg ervoor dat er geen water in het apparaat kan binnendringen.

11.2 De zaagketting reinigen

De kettingzaag moet regelmatig vrijgemaakt worden van zaagstof.

• Verwijder het tandwieldeksel (40).

• Verwijder de zaagketting (33) van het zwaard (41) en reinig de geleiderrail (43).

• Hou de zaagketting (33) scherp en controleer de spanning, controleer het oliepeil en de olietoevoer.

11.3 De heggenschaar reinigen

• Controleer de heggenschaar op losse schroeven op de messenbalk (22) en zet ze vast indien nodig.

• Verwijder vastgeklemd zaagafval.

• Onderhoud de messenbalk (22) m.b.v. een oliespray of oliespuit.

11.4 Het trimmer- en bosmaaierhulpstuk reinigen

• Verwijder vastgeklemd zaagafval.

• Hou het snijblad (51) scherp om uw werk te vergemakkelijken.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 22 www.varo.com 12 ROUTINEONDERHOUD

12.1 Luchtfilter (Fig. 17)

Vervuilde luchtfilters verlagen de motorprestaties wegens de lage luchttoevoer naar de carburator. Regelmatige controle is essentieel. Luchtfilter (I) moet om de 25 werkuren gecontroleerd worden en indien nodig gereinigd worden. Het luchtfilter moet vaker gecontroleerd worden wanneer de lucht stoffig is.

• Verwijder het deksel van de luchtfilterbehuizing (18).

• Verwijder het luchtfilter (I).

• Reinig het luchtfilter door erop te tikken of het uit te blazen (met perslucht).

• Monteer alles terug in omgekeerde volgorde. OPGELET! Reinig het luchtfilter nooit met benzine of brandbare oplosmiddelen.

12.2 Bougie-onderhoud

• Verwijder de bougiekap (12).

• Schroef de bougie los m.b.v. de meegeleverde bougiesleutel (63).

• Terugmonteren gebeurt in omgekeerde volgorde. Elektrode-opening = 0,6 mm (afstand tussen de elektrodes waartussen de ontstekingsvonk ontstaat). Controleer na de eerste 10 werkuren de bougie op vervuiling en reinig ze met een koperdraadborstel indien nodig. Voer hierna onderhoud aan de bougie om de 50 werkuren uit.

12.3 Het mes in de beschermkap slijpen

Het mes (A) (zie Fig. 8a) kan met de tijd stomp worden. Wanneer dit het geval is, draai dan de twee schroeven los die het mes op de beschermkap voor de snijdraadtrimmer (C) gemonteerd houden. Klem het mes (A) in een bankschroef vast. Slijp het mes met een slijpsteen (A) en zorg ervoor dat u de hoek van de snijkant bewaart.

12.4 De carburator afregelen

Verwijder het deksel van de luchtfilterbehuizing (18).

12.5 De gashendelkabel bijregelen

Wanneer na verloop van tijd de machine niet langer het maximale toerental haalt en alle andere mogelijke oorzaken, beschreven in het gedeelte “Probleemoplossing”, werden uitgesloten, kan het zijn dat de gashendelkabel bijgesteld moet worden. Hiervoor schroeft u de schroef (H) of de instelschroef (H1) alsook de borgmoer (H2) correct in (zie Fig. 17).

12.6 De tandwielen smeren

• Voeg om de 20 werkuren ong. 10 g vloeibaar vet toe om de hoekoverbrenging te smeren.

• Hiervoor verwijdert u de schroef (D) (zie Fig. 8c) om het vet in de tandwielkast te persen.

• Sluit na het vullen van de tandwielkast de smeeropening (D) met de schroef.

13 OPBERGEN EN TRANSPORT

• Bewaar de machine op een veilige plek.

• Bewaar de machine en accessoires op een veilige plek die beschermd is tegen open vuur en bronnen van hitte/vonken zoals waterverwarmers en drogers op gas, oliekachels of mobiele verwarming, enz.

• Zorg dat de beschermkap (50), de trimkop (52) en de motor vrij zijn van snijresten voordat u de machine opbergt.

• Voor het transport en opbergen, moet het plastic deksel voor het drietandsmes (51) aangebracht worden.

• Schakel altijd de machine uit voordat u onderhoud uitvoert en verwijder de bougiekap (12).POWEG8050 NL Copyright © 2022 VARO P a g i n a | 23 www.varo.com

13.1 De machine opbergen

Wanneer de machine voor langer dan 30 dagen opgeborgen wordt, moet ze hierop voorbereid worden. Anders zal de achtergebleven benzine in de carburator verdampen en gomachtige afzettingen achterlaten. Dit zal het starten van de machine bemoeilijken en tot dure herstellingen leiden.

• Verwijder de benzinevuldop (16) om de druk in de benzinetank (15) vrij te laten. Maak de benzinetank (15) voorzichtig leeg.

• Om alle benzine uit de carburator te verwijderen, start u de motor en laat u hem draaien tot hij stilvalt.

• Laat de motor ong. 10 min afkoelen.

• Verwijder de bougie (zie het deel "Bougie-onderhoud”).

• Giet 1 theelepel 2-taktolie in de verbrandingskamer. Trek verschillende keren aan het startkoord (14) om alle mechanische onderdelen goed met olie in te smeren. Monteer de bougie terug. 2 N NOTA: bewaar de machine op een droge plek en weg van alle mogelijke ontstekingsbronnen.

13.2 Starten na het opbergen

• Verwijder de bougie (zie het deel “Bougie-onderhoud”).

• Trek snel aan het startkoord (14) om alle overtollige olie uit de verbrandingskamer te verwijderen.

• Reinig de bougie en let op de correcte elektrode-opening van de bougie.

• Vul de benzinetank (15). Zie het deel “Benzine en olie”.

• Wanneer u van plan bent de machine te transporteren, maak de benzinetank (15) dan leeg zoals beschreven in het deel “Opbergen”.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 24 www.varo.com 14 TECHNISCHE GEGEVENS Motorblok Cilinderinhoud 42,7 CC Motorvermogen 1,25 kW Aangrijpsnelheid koppeling

Motortype 2-takt met luchtgekoelde cilinder Benzinetankinhoud 0.85l Mengverhouding benzine 40:1 Schacht-Ø 26 mm Schachttype RECHT Schachtlengte 840 mm Krukasmotor

Type handgreep D-HANDGREEP Heggenschaar Mesafmetingen 430mm Snijbreedte 23mm Snijlengte 400mm Mes met dubbele actie

Kettingzaag Zwaardafmeting 10 inch Zaaglengte 250 mm Kettingtype Powerplus Zwaardtype Powerplus Automatische kettingsmering

Maaibreedte 400 mm Snijdraadverlengsysteem TAP&GO (Tik&Go) Spoel-Ø 2,4 mm Spoellengte

Beschermkap JaPOWEG8050 NL Copyright © 2022 VARO P a g i n a | 25 www.varo.com 15 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=2,5) Geluidsdrukniveau LpA 96dB(A) Geluidsvermogenniveau LwA 114 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling) 5.9m/s² K = 1,5 m/s² 16 PROBLEEMOPLOSSING

Probleem Mogelijke oorzaak Oplossing De motor start niet. Verkeerde starthandelingen. Volg de startinstructies. De motor start, maar draait niet op vol vermogen. Verkeerde instelling chokehendel (13). Zet de chokehendel (13) op

Verstopt luchtfilter. Reinig het luchtfilter. De motor draait niet soepel. Verkeerde vonkopening. Reinig de bougie en regel de vonkopening bij of vervang de bougie. Roetafzettingen of natte bougie. Slechte afregeling carburator. Reinig de bougie of vervang ze door een nieuwe.

Motor draait, maar zaagketting (33) beweegt niet. Kettingzaaghulpstuk is niet correct op het motorblok bevestigd. Controleer de montage. Geen vorderingen Zaagketting (33) is droog, oververhit of heeft te veel speling. Vul de olie bij of herslijp, vervang of span de zaagketting (33) op.

Motor draait, maar messen bewegen niet. Heggenschaarhulpstuk niet correct op het motorblok gemonteerd. Controleer de montage.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 26 www.varo.com 17 ONDERHOUDSINTERVALLEN

De hier opgegeven cijfers zijn gebaseerd op normale werkomstandigheden. In het geval van hardere werkomstandigheden zoals bij overmatige stofproductie en meer werkuren per dag, moeten de opgegeven intervallen overeenkomstig aangepast worden. Toestelonderdeel Actie Vóór u begint te werken Wekelijks In het geval van problemen In het geval van beschadiging Indien nodig Smering van de zaagketting Controleer

Controleer het tandwiel (45) Controleer

De opgegeven cijfers zijn gebaseerd op normale werkomstandigheden. In het geval van hardere werkomstandigheden zoals bij overmatige stofproductie en meer werkuren per dag, moeten de opgegeven intervallen overeenkomstig aangepast worden. Toestelonderdeel Actie Vóór u begint te werken Na voltooiing van het werk Indien nodig Sijbladen Visuele inspectie

• Dit product is gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 19 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.POWEG8050 NL Copyright © 2022 VARO P a g i n a | 28 www.varo.com 20 CONFORMITEITSVERKLARING VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: MULTITOOL TUIN 4-IN-1 - 42,7 CC Handelsmerk: POWERplus Model: POWEG8050 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2006/42/EC 2014/30/EU 2000/14/EC Bijlage V LwA Measured 106 dB(A) Guaranteed 114 dB(A) Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN ISO 10517 : 2019
