BRUKSANVISNING CPHS410X SCHEPPACH

• Nålehæk: April og august

3. Hold greb og gribeflader tørre, rene og fri for olie og

• Dokumentationsansvarlig: David Rümpelein Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 27.06.2024 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management DK | 239www.scheppach.comInnholdsfortegnelse 1 Produktbeskrivelse (fig. 1-9) p. 240

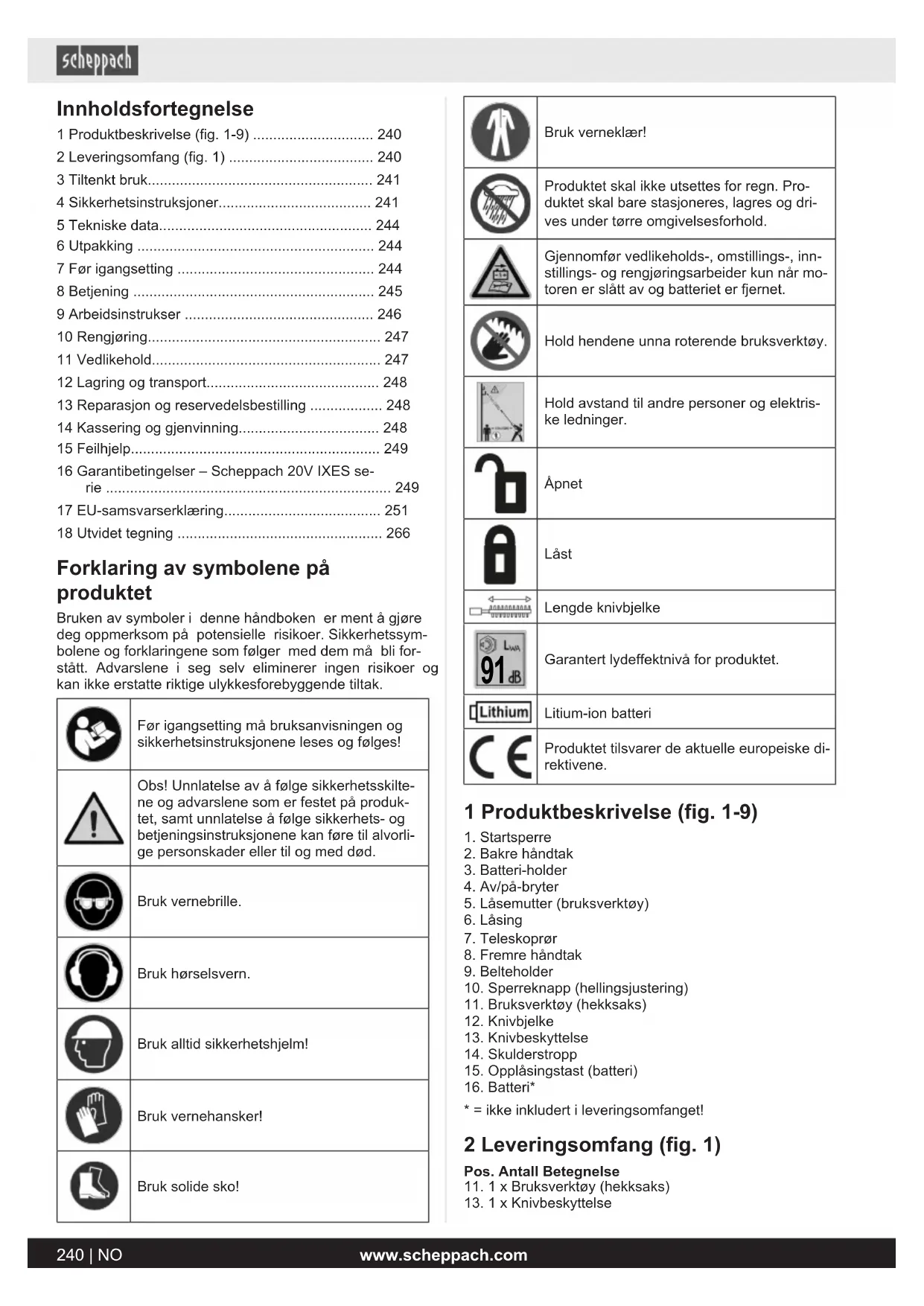

• 2 Leveringsomfang (fig. 1) p. 240
• 3 Tiltenkt bruk p. 241
• 4 Sikkerhetsinstruksjoner p. 241
• 5 Tekniske data p. 244
• 6 Utpakking p. 244
• 7 Før igangsetting p. 244
• 8 Betjening p. 245
• 9 Arbeidsinstrukser p. 246
• 10 Rengjøring p. 247
• 11 Vedlikehold p. 247
• 12 Lagring og transport p. 248
• 13 Reparasjon og reservedelsbestilling p. 248
• 14 Kassering og gjenvinning p. 248
• 15 Feilhjelp p. 249
• 16 Garantibetingelser – Scheppach 20V IXES se- rie p. 249
• 17 EU-samsvarserklæring p. 251
• 18 Utvidet tegning Forklaring av symbolene på produktet Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssym- bolene og forklaringene som følger med dem må bli for- stått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak. Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges! Obs! Unnlatelse av å følge sikkerhetsskilte- ne og advarslene som er festet på produk- tet, samt unnlatelse å følge sikkerhets- og betjeningsinstruksjonene kan føre til alvorli- ge personskader eller til og med død. Bruk vernebrille. Bruk hørselsvern. Bruk alltid sikkerhetshjelm! Bruk vernehansker! Bruk solide sko! Bruk verneklær! Produktet skal ikke utsettes for regn. Pro- duktet skal bare stasjoneres, lagres og dri- ves under tørre omgivelsesforhold. Gjennomfør vedlikeholds-, omstillings-, inn- stillings- og rengjøringsarbeider kun når mo- toren er slått av og batteriet er fjernet. Hold hendene unna roterende bruksverktøy. Hold avstand til andre personer og elektris- ke ledninger. Åpnet Låst Lengde knivbjelke p. 266

5. Låsemutter (bruksverktøy)

240 | NO www.scheppach.com14. 1 x Skulderstropp 1 x Batteri-teleskop-hækkesaks 1 x Brukerveiledning 3 Tiltenkt bruk Produktet skal kun monteres på det medfølgende motor- hodet. Denne hekksaksen er utformet for å klippe hekker, busker og kratt. Produktet skal bare benyttes iht. dets formål. Enhver bruk som går utover dette er ikke tiltenkt. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader el- ler personskader av enhver art som forårsakes av dette. Det å følge sikkerhetsinstruksjonene, montasjeanvisnin- gen og brukerveiledningen er også en del av forskrifts- messig bruk. Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer. Foretas det endringer på produktet, påtar ikke produsen- ten seg noe ansvar for skader som kan oppstå som følge av dette. Produktet bare brukes med originaldeler og originaltilbe- hør fra produsenten. Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produ- senten og målene som er spesifisert i de tekniske datae- ne, må overholdes. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyt- tes innen handel, håndverk eller industri, eller ved likestil- te aktiviteter. Forklaring av signalordene i brukerveiledningen FARE Signalord for å indikere en overhengende far- lig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade. ADVARSEL Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade. FORSIKTIG Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan fø- re til mindre eller moderat personskade. OBS Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/ eiendeler. 4 Sikkerhetsinstruksjoner Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden. Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjo- nene gjelder for strømdrevne el-verktøy (med strømled- ning) eller batteridrevne el-verktøy (uten strømledning). ADVARSEL Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er ved- lagt el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige per- sonskader.

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker. b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væs- ker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen. c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kon- trollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter en- dres. Ikke bruk adapterplugger sammen med jor- det el-verktøy. Uendrede støpsler og passende stik- kontakter reduserer risikoen for elektrisk støt. b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det be- står en økt risiko for elektrisk støt, når din kropp er jor- det. c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt. d) Ikke misbruk tilkoblingsledningen til å bære el- verktøyet, til å henge opp eller å trekke ut støpse- let fra stikkontakten. Hold tilkoblingsledningen un- na varme, olje, skarpe kanter eller bevegelige de- ler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt. e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt. f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øye- blikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader. NO | 241www.scheppach.comb) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli- sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader. c) Unngå utilsiktet idriftsetting. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter el- ler bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker. d) Fjern innstillingsverktøy eller skrunøkler, før du slår på el-verktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan fø- re til personskader. e) Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uven- tede situasjoner bedre kontrollere el-verktøyet. f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler. g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og bru- kes på riktig måte. Bruk av et støvavtrekk kan redu- sere støvrelaterte farer. h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verk- tøyet. Uaktsom handling kan i løpet av et brøkdels se- kund føre til alvorlige personskader.

4) Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el- verktøy som er egnet for arbeidet som skal utfø- res. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk el-verktøy, som har defekt bryter. El- verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne for- holdsregelen hindrer utilsiktet start av el-verktøyet. d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bru- ke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. Elektroverktøy er farlige, når de brukes av uerfarne personer. e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler funge- rer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el- verktøyet brukes. Mange ulykker skyldes dårlig vedli- keholdt el-verktøy. f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjærekanter er mindre utsatt for fastsetting og lettere å føre. g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situa- sjoner. h) Sørg for at håndtak og håndtaksflater holdes tør- re, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Bruk og behandling av det

batteridrevne verktøyet a) Batterier må kun lades med ladeapparater som an- befales av produsenten. Gjennom et ladeapparat, som er egnet for en bestemt type batterier, er det brannfare, hvis det brukes med andre batterier. b) Benytt kun batterier som er ment for dette i elek- troverktøy. Bruken av andre batterier kan føre til per- sonskader og brannfare. c) Sørg for at batterier som ikke er i bruk holdes un- na binders, mynter, nøkler, spiker, skruer eller an- dre små metallgjenstander, som kan forårsake en forbindelse på kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved feil bruk kan væske lekke ut av batteriet. Unn- gå kontakt med denne væsken. Ved utilsiktet kon- takt må væsken skylles av med vann. Dersom væsken kommer i øynene, må det i tillegg konsul- teres legehjelp. Batterivæske som trer ut kan føre til hudirritasjon eller forbrenninger. e) Ikke bruk batterier som er skadet eller som er en- dret. Skadede eller endrede batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskader. f) Batteriet må ikke utsettes for brann eller for høye temperaturer. Brann eller temperaturer på over 130 °C kan føre til eksplosjon. g) Følg alle veiledninger for lading og sørg for at bat- teriet eller batteriverktøyet aldri lades utenfor tem- peraturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperatur- området kan ødelegge batteriet og øke brannfaren.

a) El-verktøyet skal kun repareres av kvalifisert fag- personell og kun med original-reservedeler. Der- med sikres det at sikkerheten til el-verktøyet opprett- holdes. b) Foreta aldri vedlikehold av skadde batterier. Vedli- kehold av batterier skal kun utføres av produsenten eller autoriserte kundeserviceinstanser.

4.1 Generelle sikkerhetsinstruksjoner

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øye- blikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader. b) Nasjonale forskrifter kan begrense bruken av produk- tet. 242 | NO www.scheppach.comc) Ta regelmessige pauser og hold hendene i bevegelse for å fremme blodsirkulasjonen. d) Produktet skal alltid holdes fast med begge hendene under arbeidet. Sørg for sikker stand.

4.2 Sikkerhetsinstruksjoner for

hekksakser a) Ikke bruk hekksaksen i dårlig vær, spesielt når det er fare for tordenvær. Det reduserer faren for å bli truffet av lynnedslag. b) Hold alle strømledninger unna skjæreområdet. Ledninger kan være skjult i hekker og busker og ved et uhell kuttes av kniven. c) Hold hekksaksen kun på isolerte håndtaksflatene, siden skjærekniven kan støte på skjulte strømled- ninger eller den egne nettkabelen. Ved kontakt av knivene med en strømførende ledning kan også deler av apparatet som er av metall bli strømførende og fø- re til elektrisk støt. d) Hold alle kroppsdeler unna kniven. Ikke prøv å fjerne skjæregods eller holde fast materiale som skjæres mens kniven er i gang. Knivene fortsetter å bevege seg etter at bryteren er slått av. Ett øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige personskader. e) Sørg for at alle brytere er slått av og at batteriet er fjernet før du fjerner fastklemt skjæregods eller ut- fører service på produktet. Uventet drift av hekksak- sen mens du fjerner fastklemt materiale kan føre til al- vorlige personskader. f) Bær hekksaksen i håndtaket med kniven i ro og pass på at du ikke betjener bryteren. Ved å bære hekksaksen på riktig måte reduseres risikoen for util- siktet drift og personskade fra kniven. g) Ved transport eller oppbevaring av hekksaksen må du alltid trekke dekselet over kniven. Forskrifts- messig håndtering av hekksaksen reduserer faren for personskade fra kniven.

4.2.1 Sikkerhetsinstruksjoner for

hekksakser med utvidet rekkevidde a) Bruk hodebeskyttelse når du arbeider over hodet med hekksaksen med utvidet rekkevidde. Stykker som faller ned kan forårsake alvorlige personskader. b) Bruk alltid begge hendene når du betjener hekk- saksen med utvidet rekkevidde. Hold hekksaksen med utvidet rekkevidde med begge hendene for å unngå å miste kontrollen. c) Reduser faren for dødelig elektrisk støt ved å aldri bruke hekksaksen med utvidet rekkevidde i nær- heten av elektriske ledninger. Berøring eller bruk i nærheten av strømledninger kan føre til alvorlige per- sonskader eller dødelig elektrisk støt.

4.2.2 Ytterligere sikkerhetsinstruksjoner

• Skade av øynene, hvis det ikke brukes foreskrevet øy- ebeskyttelse.

• Hørselsskader, hvis det ikke brukes foreskrevet hørs- elvern.

• Restfarer kan minimeres dersom "Sikkerhetsinstruk- sjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.

• Bruk produktet slik det anbefales i denne brukervei- ledningen. På denne måten oppnår du at produktet gir optimal ytelse.

• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer. ADVARSEL Under drift danner dette el-verktøyet et elektromagne- tisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefa- ler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes. ADVARSEL Ved langvarig arbeid kan operatøren oppleve sirkula- sjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender. Hånd-arm vibrasjonssyndromet er en vaskulær sykdom hvor de små blodkarene på fingrene og tærne får spo- radiske kramper. De berørte områdene er ikke lenger tilstrekkelig forsynt med blod og ser således meget ble- ke ut. Hyppig bruk av vibrerende produkter kan forårsa- ke nerveskader hos personer som har nedsatt blodsir- kulasjon (f.eks. røykere, diabetikere). Hvis du merker uvanlige svekkelser, må du stoppe ar- beidet omgående og oppsøke en lege. NO | 243www.scheppach.comOBS Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten. ADVARSEL Vær oppmerksom på sikkerhetsanvisningene og merknadene for lading og riktig bruk som er gitt i brukerveiledningen til batteriet og la- deren fra 20V IXES-serien. En detaljert be- skrivelse av ladeprosessen og ytterligere in- formasjon finnes i denne separate bruksan- visningen. 5 Tekniske data Motorspenning: 20 V Motortype: Børstemotor Vekt (uten batteri og bruksverktøy): 1,1 kg Snittlengde: 410 mm Kuttediameter: 16 mm Vinkeljustering: 11 trinn (90°-240°) Kuttehastighet: 2400 min

Total lengde: 2,6 m Vekt (drev og bruksverktøy, uten batteri): 2,95 kg Med forbehold om tekniske endringer! Støy og vibrasjon ADVARSEL Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, bruk egnet hørselsvern for deg selv og alle i nærheten. Støy- og vibrasjonsverdiene ble beregnet tilsvarende EN 62841-1/EN ISO 3744:2010. Støyverdier Lydtrykk L

81,0 dB Støyeffekt L

3 dB Vibrasjonsverdier Vibrasjon a

Den angitte totale vibrasjonsverdien og den totale støye- misjonsverdien er blitt målt iht. en standardisert testmeto- de og kan brukes for sammenligning av et el-verktøy med et annet. De angitte støyemisjonsverdiene og den angitte totale vi- brasjonsverdien kan også benyttes til en foreløpig vurde- ring av belastningen. ADVARSEL Støyemisjonen og vibrasjonsutslippsverdien kan ved den faktiske bruken av el-verktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som el-verktøyet brukes, spesielt, hvilken type arbeidsstykke som be- arbeides. Prøv å holde belastningen lavest mulig. Eksempler på tiltak: begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der el-verktøyet er slått av, og slike, der det er slått på, men drives uten belastning). 6 Utpakking ADVARSEL Produktet og emballasjematerialer er ikke et leke- tøy! Barn skal ikke leke med plastposer, folier og små- deler! Det er fare for svelging og kvelning!

• Åpne emballasjen og ta produktet forsiktig ut.

• Gjør deg kjent med produktet ved hjelp av brukervei- ledningen før du tar det i bruk.

• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.

• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for produktet. 7 Før igangsetting FARE Fare for personskader! Bruk av et ufullstendig montert produkt kan føre til al- vorlige personskader. – Kontroller strammingen av sagkjedet hyppig. – Før hver bruk, utfør en visuell inspeksjon for å kon- trollere at produktet er komplett og ikke inneholder skadde eller slitte komponenter. Sikkerhets- og be- skyttelsesinnretninger må være intakt. 244 | NO www.scheppach.comADVARSEL Fare for personskader! Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fa- re for personskader hvis på-/av-bryteren betjenes util- siktet. ADVARSEL Sørg alltid for at bruksverktøyet er riktig installert!

• Plasser produktet på en flat, rett overflate.

7.1 Montere bruksverktøy (11) på

Vær oppmerksom på spor- og fjærposisjonen.

2. Bruksverktøyet (11) festes ved å skru på låsemutteren

7.2 Justere teleskophøyden (fig. 1)

2. Endre lengden på teleskoprøret ved å skyve eller dra.

3. Lukk låsen (6) igjen og bruk den til å fiksere ønsket ar-

beidslengde på teleskoprøret (7).

7.3 Justere skjærevinkelen (fig. 1, 9)

Ved å endre skjærevinkelen kan du også bearbeide util- gjengelige steder.

1. Trykk på de to sperreknappene (10) på bruksverktøy-

Låsetrinnene som er integrert i motorhuset fester bruksverktøyet (11) og forhindrer uønsket justering av bruksverktøyet (11). Hekksaks (11): Skjærevinkelposisjon 1 – 11

7.4 Ta på skulderstroppen (14) (fig. 5,

3. Still inn stroppens lengde slik at stroppholderen (9) er

batteriholderen (3) (fig. 7) FORSIKTIG Fare for personskader! Sett batteriet inn først, når det batteridrevne verktøyet er klargjort for bruk. Sett inn batteriet

1. Skyv batteriet (16) inn i batteri-holderen (3). Batteriet

(16) klikker på plass hørbart. Ta ut batteriet

1. Trykk på opplåsingstasten (15) til batteriet (16) og

trekk batteriet (16) ut av batteriholderen (3). 8 Betjening OBS Før idriftsetting må produktet monteres komplett! ADVARSEL Fare for personskader! På/av-bryteren og sikkerhetsbryteren må ikke låses! – Ikke bruk produktet hvis bryterne er skadet. På/av- bryteren og sikkerhetsbryteren må slå av produktet når de slippes. – Før hver bruk, forsikre deg om at produktet er i or- den. ADVARSEL Mulighet for elektrisk støt og skader på pro- duktet! Kontakt med en strømførende ledning under kutting kan føre til elektrisk støt. Skjæring i fremmedlegemer kan forårsake skader på knivbjelken. – Før du klipper, sjekk hekker og busker for skjulte gjenstander, som f.eks. strømførende ledninger, trådgjerder og plantestøtter OBS Pass på at omgivelsestemperaturen under arbeid ikke overstiger 50°°C og ikke faller under –20°C. OBS Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten. FARE Fare for personskader! Hvis produktet sitter fast, ikke prøv å dra ut produktet med kraft. – Slå av motoren. – Bruk en løftearm eller kile for å frigjøre produktet. NO | 245www.scheppach.comFORSIKTIG Etter at produktet er blitt slått av fortsetter det å gå litt til. Vent til produktet har stanset fullstendig.

ADVARSEL Fare for personskader grunnet tilbakeslag! – Bruk aldri produktet med én hånd! Merknader: Med på-/av-bryteren kan du regulere turtallet trinnløst. Jo lenger du trykker på-/av-bryteren, desto høyere er turtal- let. Før du slår på produktet, sørg for at produktet ikke berø- rer noen gjenstander.

1. Trekk av knivbeskyttelsen (13) fra knivbjelken (12).

taket (8) og med høyre hånd på det bakre håndtaket (2). Tomler og fingrer må gripe godt rundt håndtakene (2/8).

5. For å slå på produktet, trykk på-/av-bryteren (4).

1. Slipp på-/av-bryteren (4) for å slå av.

2. Etter hvert arbeid med produktet, sett på den medføl-

Ved overbelastning av batteriet slår det seg av automa- tisk. Etter en avkjølingsperiode (som vil variere i lengde) kan produktet slås på igjen. 9 Arbeidsinstrukser FORSIKTIG Etter at produktet er blitt slått av fortsetter det å gå litt til. Vent til produktet har stanset fullstendig. Merknader: Før du slår på produktet, sørg for at produktet ikke berø- rer noen gjenstander. En viss mengde støy fra dette produktet kan ikke unngås. Utfør støyende arbeid til godkjente og angitte tider. Hold deg til hvileperioder om nødvendig. Arbeid kun på frie, flate overflater med bruksverktøyet. Inspiser overflaten som skal skjæres nøye og fjern alle fremmedlegemer. Unngå å støte mot stein, metall eller andre hindringer. Bruksverktøyet kan bli skadet og det er fare for tilbake- slag.

• Bruk foreskrevet verneutstyr.

• Vær oppmerksom på at andre personer har sikker avstand til ditt arbeidsområde. Alle, som går inn i arbeidsområdet, må bruke personlig verneutstyr. Bruddstykker til arbeidsstykket eller bruksverktøy som brekker kan slenges bort og kan også forårsake per- sonskader utenfor det direkte arbeidsområdet.

• Hvis et fremmedlegeme blir truffet, slå umiddelbart av produktet og ta ut batteriet. Se etter skader på produk- tet og foreta nødvendige reparasjoner før du starter og bruker produktet igjen. Hvis produktet begynner å vibrere unormalt kraftig, kreves en umiddelbar inspek- sjon.

• Hold el-verktøyet på de isolerte gripeflatene når du utfører arbeid der el-verktøyet kan treffe skjulte strømledninger. Ved kontakt med en strømførende ledning kan også deler av apparatet som er av metall bli strømførende og føre til elektrisk støt.

• Bruk av produktet ved tordenvær er forbudt - Fare for lynnedslag!

• Kontroller alltid produktet før bruk for synlige mangler som løse, nedslitte eller skadde deler.

• Slå på produktet og før det først deretter mot materia- let som skal bearbeides.

• Ikke utøv for mye trykk på produktet. La produktet gjø- re arbeidet.

• Produktet skal alltid holdes fast med begge hendene under arbeidet. Sørg for sikker stand.

• Unngå unormal kroppsholdning.

• Sjekk at stroppen har en komfortabel posisjon som gjør det lettere for deg å holde produktet.

9.1.1 Skjæreteknikker

• For å få lange, rette linjer anbefales det å stramme opp snorer.

Det er lurt å klippe hekker i trapesform for å unngå at de nederste grenene blir tomme. Dette tilsvarer den naturlige planteveksten og lar hekkene vokse optimalt. Ved klipping reduseres kun de nye årsskuddene, og skaper tett forgre- ning og god innsynsbeskyttelse. 246 | NO www.scheppach.com• Klipp først sidene på en hekk. Dertil må du bevege produktet med vekstretningen fra bunn til topp. Når du kutter fra topp til bunn, beveger tynnere grener seg ut- over, noe som kan skape tynne steder eller hull.

• Klipp deretter overkanten rett, takformet eller rund, av- hengig av smak.

• Trim allerede unge planter til ønsket form. Hoved- skuddet bør forbli uskadet helt til hekken har nådd planlagt høyde. Alle andre skudd blir kappet til halv- parten.

9.1.3 Kutte til rett tid

• Løvhekk: juni og oktober

• Nålehekk: april og august

• raskt voksende hekk: fra mai ca. hver 6. uke Vær oppmerksom på hekkende fugler i hekken. I så fall må du forskyve skjæring av hekken eller ikke skjære dette området.

• La produktet avkjøle. 10 Rengjøring ADVARSEL La et fagverksted utføre reparasjons- og ved- likeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun origina- le reservedeler. Det er fare for ulykker! Vedlikeholds- og ren- gjøringsarbeider skal kun gjennomføres når batteriet er fjernet. Det er fare for personska- der! La produktet avkjøle før alle vedlike- holds- og rengjøringsarbeider. Elementer av motoren er varme. Det er fare for personska- der og forbrenning! Produktet kan starte uventet, noe som kan føre til per- sonskader. – Fjern batteriet. – La produktet avkjøle. – Ta ut bruksverktøyet.

1. Vent til alle bevegelige deler har stoppet.

2. Vi anbefaler at du rengjør produktet direkte etter hver

3. Sørg for at håndtak og håndtaksflater holdes tørre, re-

ne og fri for olje og fett. Glatte håndtak og håndtaks- flater tillater ikke sikker betjening og styring av el-verk- tøyet i uforutsigbare situasjoner.

4. Rengjør eventuelt håndtakene med en fuktig klut* som

er skylt i såpevann.

7. Hold beskyttelsesinnretninger, luftspalter og motorhu-

set mest mulig fri for støv og smuss. Tørk av produk- tet med en ren klut* eller blås ut av det med trykkluft* med lavt trykk. Vi anbefaler at du rengjør produktet di- rekte etter hver bruk.

8. Ventilasjonsåpninger må alltid være fri.

9. Ikke bruk rengjørings- eller løsningsmidler. Disse kan

1. Rengjør knivbjelken med en oljete klut etter hver bruk.

2. Olje knivbjelken etter hver bruk med oljekannen eller

en spray. 11 Vedlikehold ADVARSEL La et fagverksted utføre reparasjons- og ved- likeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun origina- le reservedeler. Det er fare for ulykker! Vedlikeholds- og ren- gjøringsarbeider skal kun gjennomføres når batteriet er fjernet. Det er fare for personska- der! La produktet avkjøle før alle vedlike- holds- og rengjøringsarbeider. Elementer av motoren er varme. Det er fare for personska- der og forbrenning! Produktet kan starte uventet, noe som kan føre til per- sonskader. – Fjern batteriet. – La produktet avkjøle. – Ta ut bruksverktøyet.

• Kontroller alltid produktet før bruk for synlige mangler som løse, nedslitte eller skadde deler.

• Sjekk at tildekkinger og beskyttelsesinnretninger ikke har skader og at de er festet korrekt. Bytt delene hvis det er nødvendig.

• Regelmessig, grundig vedlikehold er nødvendig for å garantere sikkerhetsnivået og ytelsen til produktet.

• Av sikkerhetsgrunner, skift ut slitte eller skadde deler.

• Arbeid som ikke er beskrevet i denne bruksanvisnin- gen skal kun utføres på et autorisert fagverksted. Merknader: Produktet må vedlikeholdes nøye. Kontroller, om bevege- lige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller skadet slik at funksjonen til produktet er for- ringet. Skadde deler må repareres før produktet brukes.

NO | 247www.scheppach.com2. Du kan jevne ut små hakk på skjæretennene selv. For å gjøre dette, slip skjærekantene med en oljestein. Kun skarpe skjæretenner gir god skjæreytelse.

3. Sløve, bøyde eller skadde knivbjelker må skiftes ut.

12 Lagring og transport Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt sted og utilgjengelig for barn. Den optimale lagringstemperaturen er mellom 5°C og 30˚C. Oppbevar produktet i originalemballasjen. Dekk til produktet for å beskytte det mot støv eller fuktig- het. Oppbevar brukerveiledningen sammen med produk- tet.

4. Rengjør og kontroller produktet for skader.

ADVARSEL Fare for personskader! Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fa- re for personskader hvis på-/av-bryteren betjenes util- siktet.

• For å hindre skader og personskader, må produktet ved transport i kjøretøy sikres mot å velte og skli. 13 Reparasjon og reservedelsbestilling Du må passe på, at følgende deler til dette produktet un- derligger en bruksavhengig eller naturlig slitasje hhv. føl- gende deler er nødvendige som forbruksmaterialer. OBS I henhold til produktansvarsloven påtar vi oss ikke an- svar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler. Be kundeservicen eller en autorisert fagperson til å ut- føre reparasjoner. Det samme gjelder for tilbehørsdeler. Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

13.1 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opp- lysninger:

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

• Eieren eller brukeren av elektriske og elektroniske ap- parater er forpliktet til å levere disse inn til gjenvinning.

• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!

• Symbolet med utkrysset søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder: – Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner) – Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette. – Du kan levere inn opptil tre gamle elektriske enhe- ter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet au- torisert innsamlingspunkt i ditt område. – Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kun- deservice for dette.

• Disse erklæringene gjelder kun for enheter som er in- stallert og solgt i landene i EU og underlagt det euro- peiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter. 248 | NO www.scheppach.comHenvisninger om litium-ion-batterier Demonter batteriet før kassering av apparatet!

• Lever apparatet og laderen på et gjenvinningspunkt. Plast- og metalldelene som brukes kan sorteres og gjenvinnes.

• Kast batteriene i utladet tilstand. Vi anbefaler å dekke polene med en limstrimmel for å beskytte mot kortslut- ning. Ikke åpne batteriet.

• Kast batterier i henhold til lokale forskrifter. Jepp, lever inn batterier på et innsamlingssted for gamle batterier hvor de blir resirkulert på en miljøvennlig måte. Spør ditt lokale renovasjonsselskap om dette. 15 Feilhjelp Feil Mulig årsak Tiltak Produktet starter ikke. Batteriytelsen er for svak. Lad opp batteriet. Batteriet er ikke satt inn riktig. Skyv batteriet inn i batteri-holderen. Batteriet klikker på plass hørbart. Av/på-bryter defekt. Ta kontakt med vår servicetjeneste. Motoren er defekt. Produktet fungerer med jevne mellomrom. Innvendig løs kontakt. Ta kontakt med vår servicetjeneste. På-/av-bryter defekt. Knivbjelken er sløv. Kontroller knivbjelken, slip den eller kontakt vår servicetjeneste. For mye friksjon på grunn av man- glende smøring. Olje inn knivbjelken. Tilsmusset knivbjelke. Rengjør knivbjelken. Dårlig skjæreteknikk. Følg arbeidsinstruksene. Knivbjelken blir varm. Knivbjelken er sløv. Kontroller knivbjelken, slip den eller kontakt vår servicetjeneste. Knivbjelken har kanter. For mye friksjon på grunn av man- glende smøring. Olje inn knivbjelken. 16 Garantibetingelser – Scheppach 20V IXES serie Revisjonsdato 25.04.2024 Kjære kunde, våre produkter er underlagt streng kvalitetskontroll. Der- som et produkt likevel en gang ikke skulle fungere kor- rekt, beklager vi dette veldig og ber deg ta kontakte med servicetjenesten vår på adressen nedenfor. Vi er også til- gjengelig for deg på telefon via servicenummeret. Følgen- de henvisninger er ment å hjelpe deg med enkel bearbei- ding og regulering i tilfelle skade. For å oppfylle garantikravene gjelder følgende:

1. Disse garantibetingelsene regulerer våre ytterligere

produsentgarantitjenester for kjøpere (private sluttbru- kere) av nye produkter. De lovpålagte garantikravene påvirkes ikke av denne garantien. Forhandleren du kjøpte produktet fra er ansvarlig for dette.

2. Garantitjenesten til produsenten gjelder utelukkende

for mangler på et produkt du har kjøpt, som kommer fra en material- eller produksjonsfeil. Hvis det oppstår material- eller produksjonsfeil i garantiperioden, gir produsenten, som garantist, en av følgende tjenester etter eget skjønn innenfor rammen av denne garanti- en: – Gratis reparasjon av varen – Gratis bytte av varen mot en tilsvarende vare (ev. også bytte med en etterfølgermodell dersom den opprinnelige varen ikke lenger er tilgjengelig). Utskiftede produkter eller deler blir vår eiendom. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for kommersiell, håndverks- eller profesjonell bruk. En garantisak oppstår derfor ikke dersom produktet ble brukt i kommersiell, håndverks- eller industrivirksomhet innenfor garantiperioden eller var utsatt for tilsvarende belastning.

3. Unntatt fra våre garantitjenester er:

batterier / oppladbare batterier) og starter med kjøps- datoen for produktet. Datoen på den originale kjøps- kvitteringen er avgjørende. Garantikrav må fremsettes umiddelbart etter at du blir oppmerksom på dem. Det er ikke mulig å gjøre krav på garantikrav etter utløpet av garantiperioden. Reparasjon eller utskifting av pro- duktet fører hverken til forlengelse av garantiperioden eller at garantiperioden startes på nytt gjennom denne ytelsen for produktet eller for installerte reservedeler. Dette gjelder også når du bruker en tjeneste på ste- det. Et krav på garantitjenesten krever at produsenten som garantist har anledning til etter egen anmodning å undersøke garantisaken ved å sende inn varen. Det er viktig å sikre at skade under transport unngås ved å bruke en tilsvarende emballasje. Det berørte produk- tet skal fremvises eller sendes til kundeservicesente- ret i rengjort stand sammen med en kopi av kjøpskvit- teringen - som inneholder informasjon om kjøpsdato og produktbetegnelse. Hvis et produkt sendes ufull- stendig uten fullstendig leveringsomfang, vil det man- glende tilbehøret bli kreditert / trukket fra dersom pro- duktet byttes ut eller refunderes. Delvis eller fullsten- dig demonterte produkter kan ikke aksepteres som et garantikrav. Dersom reklamasjonen ikke er berettiget eller utenfor garantiperioden, bærer kjøper som ho- vedregel transportkostnadene og transportrisikoen. Vennligst varsle et garantikrav på forhånd til ser- vicesenteret (se nedenfor). Som regel avtales det at det defekte produktet med en kort beskrivelse av fei- len sendes til serviceadressen angitt nedenfor per or- ganisert retur eller - ved reparasjoner utenfor garanti- perioden - med tilstrekkelig porto, tatt i betraktning re- levante retningslinjer for emballasje og frakt. Vær oppmerksom på at produktet ditt (avhengig av modell) av sikkerhetsgrunner er fritt for alle drifts- stoffer når det returneres. Produktet som sendes til vårt servicesenter skal pakkes på en slik måte at ska- der på det reklamerte produktet unngås under trans- port. Etter fullført reparasjon / utskifting sender vi pro- duktet kostnadsfritt tilbake til deg. Hvis produkter ikke kan repareres eller skiftes ut, kan refusjon gjøres etter eget skjønn opp til kjøpesummen for det defekte pro- duktet, med forbehold om fradrag for slitasje. Disse garantiene gjelder kun til fordel for den opprinnelige private kjøperen og kan ikke overdras eller overføres.

6. For å gjøre krav på ditt garantikrav må du ta kontakt

med vårt servicesenter. Vennligst bruk fortrinnsvis vårt skjema på hjem- mesiden vår: https://www.scheppach.com/de/service Vennligst ikke send oss noen produkter uten først å kontakte oss og registrere deg hos vårt service- senter. For å gjøre krav på denne garantien er første kon- takt med vårt servicesenter et obligatorisk krav. Garantikrav må fremsettes innen 14 dager etter at mangelen er oppdaget før garantiperioden utløper. Dette krever den originale kjøpskvitteringen og, hvis aktuelt, bekreftelse på den artikkelrelaterte garantifor- lengelsen.

7. Bearbeidingstid - Som regel behandler vi reklama-

sjoner innen 14 dager etter mottak i vårt servicesen- ter. Dersom oppgitt bearbeidingstid i unntakstilfeller overskrides, vil vi informere deg i god tid.

8. Slitedeler er utelukket av garantien! - Slitedeler er:

a) medfølgende, påmonterte og/eller innebygde batte- rier / oppladbare batterier samt b) alle modellavhengi- ge slitedeler (inkludert reimer, sagblader, innsatsverk- tøy, slipeskiver, filtre, kullbørster, osv., se bruksanvis- ningen). Unntatt fra garantien er batterier eller opplad- bare batterier som er dypt utladet eller har skadet hus og/eller batteripoler.

9. Kostnadsoverslag - Vi vil reparere produkter som

ikke eller ikke lenger dekkes av garantien mot et ge- byr. Ved forespørsel av vårt servicesenter kan du sen- de inn de defekte produktene for et kostnadsoverslag og om nødvendig gi servicesenteret skriftlig repara- sjonsgodkjenning (per post, e-post). Ingen videre be- arbeiding skjer uten reparasjonsgodkjenning. Garantibetingelsene gjelder kun i gjeldende versjon på tidspunktet for reklamasjonen og er tilgjengelig på vår hjemmeside (www.scheppach.com). Ved oversettelser gjelder alltid den tyske versjonen. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichen- hausen (Tyskland) Telefon: [phone] · E-post: customerser- [e-mail] · Internett: https:// www.scheppach.com Vi forbeholder oss retten til å foreta endringer i disse ga- rantibetingelsene når som helst uten forvarsel. 250 | NO www.scheppach.com17 EU-samsvarserklæring Oversettelse av den opprinnelige samsvarserklæringen Produsent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar med gjeldende direktiver og standarder. Merke: SCHEPPACH Artikkelnavn: BATTERI-TELESKOP-HÆKKESAKS C-PHS410-X Art.-nr. 5910608900 EU-direktiver: 2014/30/EU, 2006/42/EF, 2000/14/EF_2005/88/EF, 2011/65/EU*

• Gjenstand for erklæringen beskrevet ovenfor oppfyller forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av bruken av bestemte farlige stoffer i elektronikk og elektronisk utstyr. 2000/14/EF_2005/88/EF – Vedlegg: III Garantertlydeffektnivå(L
