BRUKSANVISNING KM 130300 R Bp Kärcher

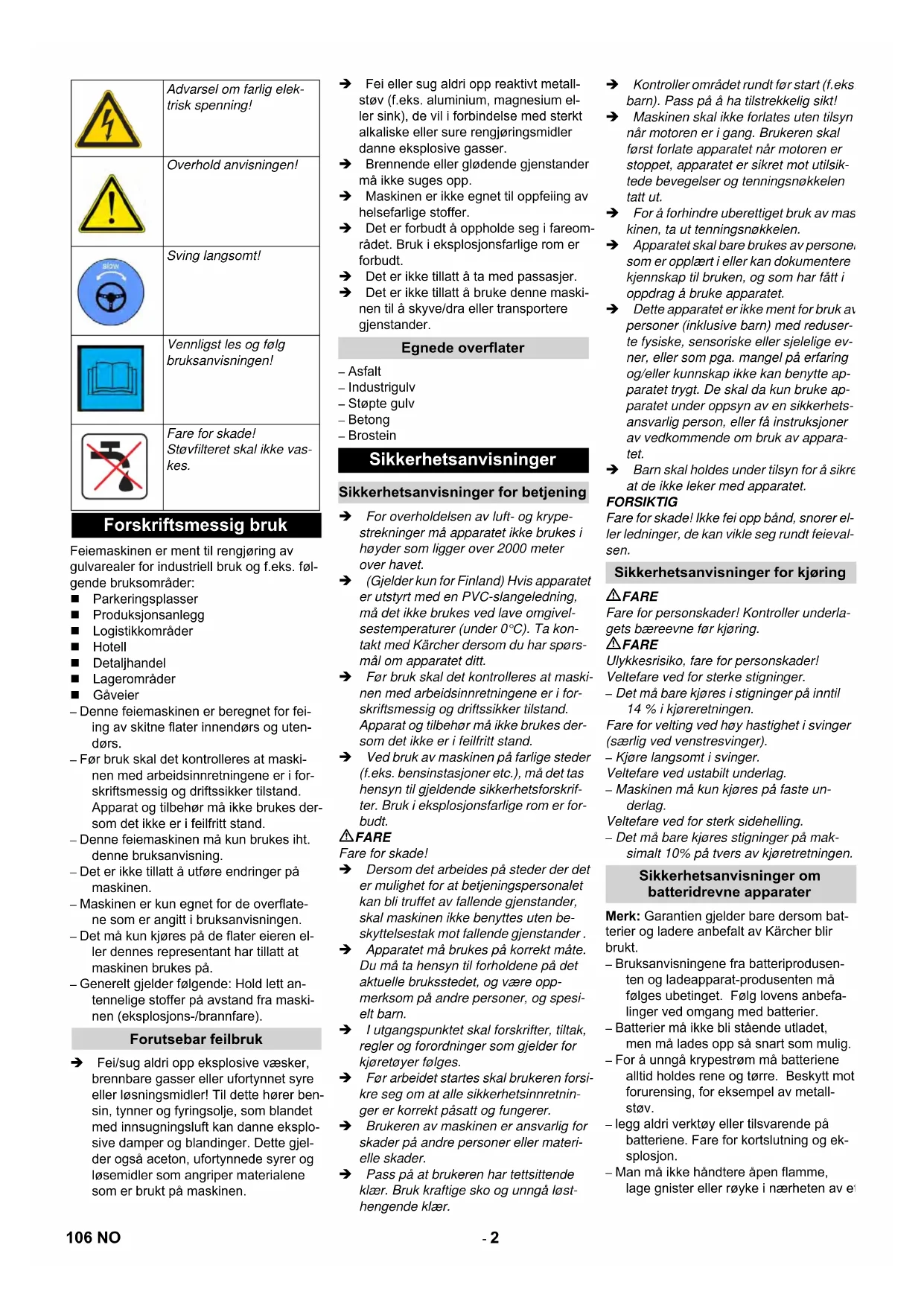

Generelle merknader Miljøvern Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamlle apparater inneholder ver- difulle materialer som kan gjen- brukes og som bør sendest til gjenbruk. Gamle maskiner skal derfor avhendes i egnede inn- samlingssystemer. Batterier, olje, drivstoff og lignende stoffer må ikke komme ut i miljøet. Slike stoffer skal avhendes via egnede gjenbrukssta- sjoner. Garanti Tilbehør og reservedeler Symboler i bruksanvisningen Symboler på maskinen Fare for brannskader fra varme overflater! Før ar- beid på maskinen, la dam- panlegget få avkjøle seg tilstrekkelig. Arbeid ved maskinen skal alltid utføres med egnede hansker. Fare for klemskader ved innklemming mellom be- vegelige kjøretøydeler. Fare for personskader fra bevegelige deler. Ikke stikk inn hånden. Brannfare. Brennene eller glødende gjenstander må ikke suges opp. Kjettingfaste / kranpunkt Løftepukt for jekk Maksimal vinkling mot bakken ved kjøring med løftet feieavfallsbeholder. Det må bare kjøres i stig- ninger på inntil 14 % i kjø- reretningen. OBS Roterende børster (pass på rotasjonsretnin- gen). 105NO- 2 Feiemaskinen er ment til rengjøring av gulvarealer for industriell bruk og f.eks. føl- gende bruksområder: Parkeringsplasser Produksjonsanlegg Logistikkområder Hotell Detaljhandel Lagerområder Gåveier – Denne feiemaskinen er beregnet for fei- ing av skitne flater innendørs og uten- dørs. – Før bruk skal det kontrolleres at maski- nen med arbeidsinnretningene er i for- skriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes der- som det ikke er i feilfritt stand. – Denne feiemaskinen må kun brukes iht. denne bruksanvisning. – Det er ikke tillatt å utføre endringer på maskinen. – Maskinen er kun egnet for de overflate- ne som er angitt i bruksanvisningen. – Det må kun kjøres på de flater eieren el- ler dennes representant har tillatt at maskinen brukes på. – Generelt gjelder følgende: Hold lett an- tennelige stoffer på avstand fra maski- nen (eksplosjons-/brannfare). Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører ben- sin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplo- sive damper og blandinger. Dette gjel- der også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen. Fei eller sug aldri opp reaktivt metall- støv (f.eks. aluminium, magnesium el- ler sink), de vil i forbindelse med sterkt alkaliske eller sure rengjøringsmidler danne eksplosive gasser. Brennende eller glødende gjenstander må ikke suges opp. Maskinen er ikke egnet til oppfeiing av helsefarlige stoffer. Det er forbudt å oppholde seg i fareom- rådet. Bruk i eksplosjonsfarlige rom er forbudt. Det er ikke tillatt å ta med passasjer. Det er ikke tillatt å bruke denne maski- nen til å skyve/dra eller transportere gjenstander. – Asfalt – Industrigulv – Støpte gulv – Betong – Brostein For overholdelsen av luft- og krype- strekninger må apparatet ikke brukes i høyder som ligger over 2000 meter over havet. (Gjelder kun for Finland) Hvis apparatet er utstyrt med en PVC-slangeledning, må det ikke brukes ved lave omgivel- sestemperaturer (under 0°C). Ta kon- takt med Kärcher dersom du har spørs- mål om apparatet ditt. Før bruk skal det kontrolleres at maski- nen med arbeidsinnretningene er i for- skriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes der- som det ikke er i feilfritt stand. Ved bruk av maskinen på farlige steder (f.eks. bensinstasjoner etc.), må det tas hensyn til gjeldende sikkerhetsforskrif- ter. Bruk i eksplosjonsfarlige rom er for- budt. FARE Fare for skade! Dersom det arbeides på steder der det er mulighet for at betjeningspersonalet kan bli truffet av fallende gjenstander, skal maskinen ikke benyttes uten be- skyttelsestak mot fallende gjenstander . Apparatet må brukes på korrekt måte. Du må ta hensyn til forholdene på det aktuelle bruksstedet, og være opp- merksom på andre personer, og spesi- elt barn. I utgangspunktet skal forskrifter, tiltak, regler og forordninger som gjelder for kjøretøyer følges. Før arbeidet startes skal brukeren forsi- kre seg om at alle sikkerhetsinnretnin- ger er korrekt påsatt og fungerer. Brukeren av maskinen er ansvarlig for skader på andre personer eller materi- elle skader. Pass på at brukeren har tettsittende klær. Bruk kraftige sko og unngå løst- hengende klær. Kontroller området rundt før start (f.eks. barn). Pass på å ha tilstrekkelig sikt! Maskinen skal ikke forlates uten tilsyn når motoren er i gang. Brukeren skal først forlate apparatet når motoren er stoppet, apparatet er sikret mot utilsik- tede bevegelser og tenningsnøkkelen tatt ut. For å forhindre uberettiget bruk av mas- kinen, ta ut tenningsnøkkelen. Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet. Dette apparatet er ikke ment for bruk av personer (inklusive barn) med reduser- te fysiske, sensoriske eller sjelelige ev- ner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte ap- paratet trygt. De skal da kun bruke ap- paratet under oppsyn av en sikkerhets- ansvarlig person, eller få instruksjoner av vedkommende om bruk av appara- tet. Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet. FORSIKTIG Fare for skade! Ikke fei opp bånd, snorer el- ler ledninger, de kan vikle seg rundt feieval- sen. FARE Fare for personskader! Kontroller underla- gets bæreevne før kjøring. FARE Ulykkesrisiko, fare for personskader! Veltefare ved for sterke stigninger. – Det må bare kjøres i stigninger på inntil 14 % i kjøreretningen. Fare for velting ved høy hastighet i svinger (særlig ved venstresvinger). – Kjøre langsomt i svinger. Veltefare ved ustabilt underlag. – Maskinen må kun kjøres på faste un- derlag. Veltefare ved for sterk sidehelling. – Det må bare kjøres stigninger på mak- simalt 10% på tvers av kjøretretningen. Merk: Garantien gjelder bare dersom bat- terier og ladere anbefalt av Kärcher blir brukt. – Bruksanvisningene fra batteriprodusen- ten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefa- linger ved omgang med batterier. – Batterier må ikke bli stående utladet, men må lades opp så snart som mulig. – For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensing, for eksempel av metall- støv. – legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og ek- splosjon. – Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et Advarsel om farlig elek- trisk spenning! Overhold anvisningen! Sving langsomt! Vennligst les og følg bruksanvisningen! Fare for skade! Støvfilteret skal ikke vas- kes. Forskriftsmessig bruk Forutsebar feilbruk Egnede overflater Sikkerhetsanvisninger Sikkerhetsanvisninger for betjening Sikkerhetsanvisninger for kjøring Sikkerhetsanvisninger om batteridrevne apparater 106 NO- 3 batteri eller i et batteriladerom. Eksplo- sjonsfare. – Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning). – Vær forsiktig ved omgang med batteri- syre. Følg de gjeldende sikkerhetsfor- skriftene! – Brukte batterier skal håndteres miljø- vennlig i henhold til EU-retningslinje 91/ 157 EWG. FARE Fare for skade! Ved arbeider på hevefunksjon for tøm- ming må avfallsbeholder heves helt og sikres. Sikringen skal kun gjøres utenfor fare- området. MERKNAD Beskyttelsestaket (ekstrautstyr) gir beskyt- telse mot større fallende deler. Men det gir ikke beskyttelse ved velting av maskinen! Beskyttelsestaket skal kontrolleres for skader hver dag. Ved skader av beskyttelsestaket eller enkeltdeler må hele beskyttelsestaket byttes. Enhver modifisering av beskyttelsesta- ket eller monteringen av elementer, byggedeler og byggegrupper som ikke har blitt godkjent av Kärcher er ikke til- latt og kan eventuelt føre til at beskyttel- sestaket mister funksjonen sin. Vær oppmerksom på tomvekten (trans- portvekt) til apparatet ved transport på tilhengere eller kjøretøy. For transport av apparatet, må batteri- pluggen tas av og apparatet sikres. Før rengjøring og vedlikehold av maski- nen, skifting av deler eller omstilling til annen funksjon skal maskinen stoppes og tenningsnøkkelen tas ut. Ved apparater med et traksjonsbatteri skal batteriet kobles fra apparatets elektriske system via batterifrakoblings- punktet (batteriplugg) for alt service- og vedlikeholdsarbeid. Ved arbeid på det elektriske anlegget skal batteriet kobles fra. Til dette må først minuspolen også plusspolen avklemmes. Gjenkoblingen skjer så i omvendt rek- kefølge. Koble til plusspolen først, og deretter minuspolen. Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre ska- der). Reparasjoner skal kun utføres på god- kjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskrif- tene. Sikkerhetskontroll skal gjøres etter gjel- dende lokale forskrifter for kommersiell bruk av mobile apparater. Arbeid ved maskinen skal alltid utføres med egnede hansker. Feiemaskinen arbeider etter feiebrett-prin- sippet. – Den roterende feievalsen frakter smuss direkte inn i feieavfallsbeholderen. – Sidekostene rengjør hjørner og kanter på feieflaten og frakter smuss inn i ba- nen til feievalsen. – Finstøvet suges ut via støvfilteret via sugeblæren. Fare Fare for personskade, fare for materiell skade! Pass på vekten av maskinen ved lossing. Ikke bruk gaffeltruck Ved lossing av maskinen, bruk en egnet rampe eller en kran! Ved bruk av rampe, pass på: Bakkeklaring 70mm. Dersom maskinen leveres på en pall skal det bygges en nedkjøringsrampe med de medfølgende platene. Anvisningen for dette ser du på side 2 (omslagssiden) Viktig anvisning: hver plate skal festes med 2 skruer hver. Maskiner med hevefunksjon for avfallstømming Maskin med beskyttelsestak Sikkerhetsanvisninger for transport av apparatet Sikkerhetsanvisninger for pleie og vedlikehold Funksjon Anvisning for avlossing Vekt (uten batterier) 840 kg* Vekt (med batterier) 1300 kg*

• Dersom det er montert ekstrautstyr er vekten enda høyere. 107NO- 4 1 Førerhytte (tilleggsutstyr) 2 Festepunkt for surring (4x) 3 Tilgang feievalse 4 Fronthjul 5 Sidekoster 6 Lysanlegg (tilleggsutstyr) 7 Feieavfallsbeholder 8 Låsing apparatdeksel 9 Vindusvisker (tilleggsutstyr) 10 Sikringshendel førerhus 11 Motordeksel 12 Bakhjul 13 Låsing førerhus 14 Roterende varsellys 15 Feievalseregulering (ikke vist) 16 Batterisett (Kun ved KM 130/300 R Bp Pack-pak- ken i leveringsomfanget) 17 Batterikontakt 1 Programbryter 2 Funksjonstaster 3 Multifunksjonsindikator 4 Sikringsboks arbeidsplass 5 Ratt 6 Tenningslås Stilling 0: Slå av motor Stilling 1: Tenning på Stilling 2: Starte motoren 7 Parkeringsbrems 8 Sete (med kontaktmatte) 9 Bremsepedal 10 Kjørepedal 1 Arbeidsbelysning På/Av (tilleggsutstyr) 2 Roterende varsellys På/Av 3 Horn 4 Rensing av filter 5 Valgbryter kjøreretning 6 Vifte 7 Åpne/lukke beholderklaff 8 Heve/senke feieavfallsbeholder Betjenings- og funksjonelementer Illustrasjon feiemaskin Betjeningspanel Funksjonstaster 108 NO- 5 1 Batterikapasitet 2 Batterikontrollampe 3 Kontrollampe driftstilstand 4 Kontrollys parkeringslys 5 Kontrollampe (ikke tilkoblet) 6 Kontrollampe nærlys 7 Kontrollampe (ikke tilkoblet) 8 Kontrollampe kjøreretning forover 9 Kontrollampe kjøreretning bakover 10 Driftstimeteller For å utføre de ulike arbeidene, kan det være nødvendig å først vippe opp førerhu- set (opsjon). Merk: Førerhuset må bare vippes på flatt underlag (± 5 °). Åpne låsen på førerhuset. Vipp opp førerhuset til sikringshendelen går i lås. Før førerhuset vippes ned igjen må sik- ringshendelen låses opp. Løsen parkeringsbrems ved å trykke bremsepedalen. Lås parkeringsbremens ved å trykke bremsepedalen. Åpne motordeksel. Vipp friløpshendelen på hydraulikk- pumpen 90 ° til siden og ned. FORSIKTIG Ikke trill feiemaskinen for hånd over lengre strekninger og ikke raskere enn 10 km/t. Vipp opp igjen friløpshendelen etter for- skyvningen. Vipp opp igjen friløpshendelen etter for- skyvningen. Parker feiemaskinen på et jevnt under- lag. Trekk ut tenningsnøkkelen. Trekk til holdebremsen. Kontroller batterieladetilstanden, ved behov lad opp batteriet (se kapittel "La- de batteri"). Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd Kontroller hjulene for oppviklede tråder. Kontroller funksjonen til alle betjenings- elementer. Kontroller apparatet for skader. Rengjør støvfilteret med tasten for filter- rensing. Merk: Dette er beskrevet i kapittelet Stell og vedlikehold. Ved omgang med batterier må det tas hen- syn til: Fare! Eksplosjonsfare! Verktøy o.l. må ikke leg- ges på batteriet, dvs. på poler eller celle- bro. Fare! Fare for skader! Pass på at sår aldri kom- mer i kontakt med bly. Vask hendene godt etter håndtering av batterier. Fare! Brann- og eksplosjonsfare! – Røyking og bruk av åpen ild er ikke til- latt. – Rom der det lades batterier må være godt ventilerte, da det dannes høyek- splosive gasser ved lading. Fare! Fare for skade! – Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann. – Kontakt lege straks etterpå. – Forurensede klaær må vaskes med vann. FORSIKTIG Lad opp batteriene før maskinen tas i bruk. FARE Fare for skader! Følg sikkerhetsanvisnin- gene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet. Følg alltid vedlagte bruksanvisning fra bat- teriprodusenten og følg den. Batterier skal kun lades opp med egnet bat- terilader. Kontrollamper og display Før den tas i bruk Vippe opp førerhus Låse/løsne parkeringsbrems Trille feiemaskinen for hånd Bevege feiemaskinen for egen drift Ta i bruk Generelle merknader Vedlikeholdsarbeider Daglig før arbeidet starter Før den tas i bruk Sikkerhetsanvisninger for batterier Følg anvisningene på batteriet, i bruksanvisningen og i maskin- bruksanvisningen! Bruk vernebriller! Hold barn unna syre og batteri- er! Eksplosjonsfare! Åpen ild, gnister, åpent lys og røyking er forbudt! Fare for skade! Førstehjelp! Varselmerket! Avhending! Batterier må ikke kastes i hus- holdsningsavfallet! Advarsel om farlig elektrisk spenning! Lading av batterier 109NO- 6 Rom der det lades batterier må være godt ventilerte, da det dannes høyeksplosive gasser ved lading. Fare Fare for personskader. Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over! Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær. Syresprut på hud eller klær må skylles av med store vannmengde umiddel- bart. FORSIKTIG Fare for skade. Det må kun brukes destil- lert eller avmineralisert vann til etterfylling på batteriene. Det må ikke brukes fremme- de tilsetninger (såkalte forbedringsmidler). Dette fører til at garantien bortfaller. Bruk av andre batterier og ladere anbefales ikke, og skal kun gjøres etter samråd med KÄRCHER-kundeservice. Ta av batteripluggen på maskinen og koble til kontakten på laderen. Sett støpselet på laderen i en feilfri stik- kontakt på 16 A, laderen starter ladin- gen automatisk. La begge motordekslene være åpne under ladingen. Merk: Når batteriet er ladet opp kobles først ladeapparatet fra nettet og så bat- teriet fra ladeapparatet. FORSIKTIG Les alltid anvisningene fra leverandøren av batteriet og handle deretter. – Visning av batterikapasitet i grønt områ- de: Batteriet er ladet – Visning av batterikapasitet i gult områ- de: Batteriet er halvveis utladet. – Visning av batterikapasitet i rødt områ- de: Batteriet er nesten flatt. Feiedriften vil snart avsluttes automatisk. – Kontrollampen lyser rødt Batteriet er flatt. Feiedriften vil avsluttes automatisk (det er kun mulig å starte igjen etter lading av batteriene). Kjør maskinen direkte til oppladingsste- det, og unngå stigninger ved slik kjø- ring. Lad batteriet. Trekk hendelen for seteregulering ut- over. Forskyv setet, slipp hendelen og la se- tet gå i inngrep. Beveg setet fram og tilbake og kontrol- ler at setet er i låst stilling. 1 Transportkjøring 2 Feiing med feievalse 3 Feiing med feievalse og sidekost. Merk: Maskinen er utstyrt med setekon- taktmatte. Maskinen slås av når man forla- ter førersetet. Ta plass på førersetet. Sett valgbryter for kjøreretning i midtstil- ling. Trekk til holdebremsen. Sett tenningsnøkkelen i tenningslåsen. Sett tenningsnøkkelen til posisjon ”I”. Maskinen klar til bruk. Sett tenningsnøkkelen til posisjon ”II”. Maskinen er klar til kjøring. Merknad: Visning av batterikapasitet viser eller ca. 10 sekunder den virkelige ladetilstanden. Sett programbryter til transportkjøring

Bremspedal trykkes inn og holdes inn- trykt. Løsne parkeringsbremsen. Sett kjøreretningsvelger til "Forover". Trykk kjørepedal langsomt inn. Fare! Fare for skader! Ved rygging skal det ikke være fare for tredjeperson, eventuelt må noen dirigere deg. FORSIKTIG Fare for skade! Bruk kun kjøreretningsvel- geren ved stillestående maskin. Sett kjøreretningsvelger til "Bakover". Trykk kjørepedal langsomt inn. – Kjørehastigheten kan reguleres trinn- løst med kjørepedalen. – Unngå rykkvis betjening av pedalen, da dette kan skade hydraulikkanlegget. Slipp kjørepedalen, maskinen bremser automatisk og blir stående. Merk: Bremsevirkningen kan forsterkes ved å trykke på bremsepedalen. Kjøre over faste hindringer opp til 70 mm høyde: Kjør langsomt og forsiktig over hinderet. Faste hindringer over 70 mm høyde: Hindre må bare kjøres over med en eg- net rampe. FORSIKTIG Fei ikke pakktape, tråder eller noe lignende da dette kan føre til skader på feiemekanis- men. Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle for- holdene. Merk: Støvfilteret bør tømmes med jevne mellomrom under drift. Slå på viften. Ved flaterengjøring, sette programvel- geren til feiing med feievalse. Ved rengjøring av sidekanter, sett pro- gramvelgeren til feiing med feievalse og sidebørster. Slå av vifte. Ved flaterengjøring, sette programvel- geren til feiing med feievalse. Ved rengjøring av sidekanter, sett pro- gramvelgeren til feiing med feievalse og sidebørster. Fare! Fare for skader! Under tømmingen må det ikke oppholde seg personer og dyr i utsvin- gingsområdet for feieavfallsbeholderen. Fare Klemfare! Hold aldri fast i stagene i tømme- mekanismen. Opphold deg ikke under den løftede beholderen. Fare! Veltefare! La feiemaskinen stå på et jevnt underlag mens tømmingen pågår. Anbefalte batterier, battereladere Bestillingsnum- mer Batterietrau 36 V, 360 Ah, (i trau, vedlike- holdslav) * 6.654-282.0 Lader 36 V, 50 A 6.654-283.0

• Maskinen trenger 1 batteripakke Kontroll og justering av væskenivået på batteriet Kontroller ladenivået på batteriene Drift Stille inn førersetet Velge programmer Starte maskinen Kjøring av maskinen Kjøre forover Kjøre bakover Kjøremåte Bremsing Kjøre over hindre Feiedrift Feie tørre gulv Feie fuktige eller våte gulv Tømme feieavfallsbeholderen 110 NO- 7 Sett programbryter til transportkjøring

Hev feieavfallsbeholderen. Kjør langsomt frem til samlebeholde- ren. Trekk til holdebremsen. Åpne beholderklaff: Trykk bryteren til venstre og tøm feieavfallsbeholderen. Lukk beholderklaff: Trykk bryteren til høyre (ca. 2 sekunder) til den låser i en- destilling. Løsne parkeringsbremsen. Kjør langsomt bort fra samlebeholder. Senk feieavfallsbeholderen til endepo- sisjon. Bremspedal trykkes inn og holdes inn- trykt. Trekk til holdebremsen. Vri tenningsnøkkelen til "0" og trekk den ut. FARE Fare for personskader og materielle ska- der! Pass på vekten av apparatet ved transport. Vri tenningsnøkkelen til "0" og trekk den ut. Trekk til holdebremsen. Sikre maskinen på festepunktene for surring (4x) med stropper, tau eller kjet- ting. Sikre maskinens hjul med kileklosser. Ved transport i kjøretøyer skal appara- tet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. FARE Fare for personskader og materielle ska- der! Pass på vekten av apparatet ved lag- ring. Hvis feiemaskinen ikke skal brukes over lengre tid, må følgende punkter følges: Parker feiemaskinen på et jevnt under- lag. Sett programbryter til transportkjøring

Vri tenningsnøkkelen til "0" og trekk den ut. Sikre feiemaskinen mot rulling. Rengjør feiemaskinen innvendig og ut- vendig. Parker maskinen på en beskyttet og tørr plass. Trekk ut batteripluggen på maskinen. Batteriet lades i mellomrom på ca. to måneder. FORSIKTIG Fare for skade! Støvfilteret skal ikke vaskes. Før rengjøring og vedlikehold av maski- nen, skifte av deler eller omstilling til an- nen funksjon skal maskinen stoppes, trekk ut tenningsnøkkelen, og trekk ut batteripluggen eller koble fra batteriet. – Reparasjoner skal kun utføres på god- kjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskrif- tene. – Kommersielt brukte maskiner som bru- kes på ulike steder skal sikkerhetskon- trolleres i samsvar med VDE 0701. Parker feiemaskinen på et jevnt under- lag. Vri tenningsnøkkelen til "0" og trekk den ut. Trekk til holdebremsen. FORSIKTIG Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høy- trykksvasker (fare for kortslutning eller an- dre skader). Fare Fare for skader! Benytt støvbeskyttelses- maske og beskyttelsesbriller. Rengjør maskinen med en klut. Blås den ut med trykkluft. Rengjør maskinen med en fuktig klut og mild rengjøringsblanding. Merk: Det må ikke brukes aggressive ren- gjøringsmiddel. Merk: Driftstimetelleren angir tidspunktet for vedlikeholdsintervallene. Merk: Alle service- og vedlikeholdsarbei- der må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Kärcher-forhandler. Daglig vedlikehold: Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd Kontroller funksjonen til alle betjenings- elementer. Kontroller apparatet for skader. Ukentlig vedlikehold: Rengjør hydraulikkoljekjøler. Kontroller hydraulikkanlegget. Kontrollere hydraulikkoljenivå. Kontroller nivå bremsevæske. Kontroller tetningslistene for slitasje, og skift ved behov. Kontroller beholderklaff og smør den. Vedlikehold etter slitasje: Skift tetningslister. Etterstram pakninger på siden eller skift ut. Skift feievalsen. Skift sidekostene. Merk: Beskrivelse av dette er å finne i ka- pittelet Vedlikeholdsarbeid. Vedlikehold etter 50 driftstimer: Gjennomfør første ettersyn i henhold til vedlikeholdsheftet. Vedlikehold etter 250 driftstimer: Gjennomfør ettersyn i henhold til vedli- keholdsheftet. Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Kärcher-kundeservice i løpet av garantitiden. Forberedelser: Parker feiemaskinen på et jevnt under- lag. Vri tenningsnøkkelen til "0" og trekk den ut. Trekk til holdebremsen. FARE Fare for skader! Sett alltid inn sikringsstang ved løftet feieavfallsbeholder. 1 Holder sikringsstang 2 Sikringsstang Vipp opp sikringsstang for høydetøm- ming og sett inn i holderen (sikret). Batteriene kan bare skiftes ut som helt sett. Skifte skal kun utføres av kvalifiserte fag- folk. Grunnet den høye vekten (450 kg) må skiftingen gjennomføres ved hjelp av en kran. Merknad: Tverrbjelken må skrus av før skifte av batteri. Slå maskinen av Transport Lagring Sette bort Pleie og vedlikehold Generelle merknader Rengjøring Innvendig rengjøring Utvendig rengjøring av maskinen Vedlikeholdsintervaller Vedlikehold utført av kunden Vedlikehold utført av kunden Vedlikeholdsarbeider Generelle sikkerhetsanvisninger Skifte batterier 111NO- 8 Under demonteringen av batteriet må man påse at man først kobler fra minus- pol-ledningen. Fest kranwirene på de 4 ørene på bat- terisettet og løft batterene forsiktig ut. MERKNAD Feieavfallsbeholderen skal ikke være løf- tet. Åpne motordeksel. 1 Hydraulikkoljetank 2 Seglass 3 Lokk, oljepåfyllingsåpning 4 hydraulikkoljekjøler 5 Manometer Kontroller hydraulikkoljenivået i se- glasset. – Oljenivået må ligge mellom "MIN"- og "MAX"-markeringen. – Dersom oljenivået er under "MIN" mar- keringen, etterfyll hydraulikkolje. Skru ut lokk på oljefyllingsåpningen. Rengjør fylleområdet. Fyll på hydraulikkolje. Oljetyper: Se Tekniske data Skru på lokk på oljefyllingsåpningen. MERKNAD Dersom manometeret viser økt hydraulikk- trykk skal hydraulikkoljefilteret skiftes ved Kärcher kundeservice. Trekk til holdebremsen. Starte motoren. Vedlikehold av hydraulikkanlegget skal kun foretas av Kärcher-kundeservice. Kontroller samtlige hydraulikkslanger og koblinger for tetthet. Sett tenningsnøkkelen til posisjon ”I”. Løft feieavfallsbeholderen til endeposi- sjon. Sett tenningsnøkkelen i posisjon ”0”. Trekk til holdebremsen. Sett inn sikringsstangen for høy tøm- ming. Fjern bånd eller tau fra feievalsen. Ta ut sikringsstang. Sett tenningsnøkkelen i tenningslåsen. Sett tenningsnøkkelen til posisjon ”I”. Senk feieavfallsbeholderen til endepo- sisjon. Vri tenningsnøkkelen til "0" og trekk den ut. 1 Festeskrue feievalseholder 2 Feievalse 3 Feievalseholder 4 Holdeplate sideveis pakning 5 Pakninger på siden Åpne sidekledning med nøkkel. Skru opp vingemuttere på festeplaten fra pakningene på siden, og ta av feste- platen. Vipp ut sidepakning. Skru ut festeskruen på feieavfallsbehol- deren og sving holderen ut. Ta av feievalsen. Feievalsens monteringsposisjon i kjøreret- ningen (sett ovenfra) Merk: Vær oppmerksom på børstesettets posisjon når du monterer den nye feieval- sen. Montere ny feievalse. Sporene på feie- valsen skal stikkes inn i knastene på den motstående svingarmen. Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt. Merk: Feiemønster er fra fabrikken stilt til 80 mm, det kan trinnløst reguleres ved sli- tasje av feievalsen. Kontroller dekktrykket. Slå av sugevifte. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Sett programbryteren til feiing med feie- valse. Sett programbryter til transportkjøring. Rygg maskinen bort. Kontroller feiemønster. Formen av feiemønsteret skal danne en li- kesidet firkant med bredde 80-85 mm. 1 Reguleringsmutter 2 Kontramutter Åpne motordeksel på siden. Løsne kontramutter. Still inn feiemønster Trekk til kontramutter. Kontrollere feiemønster på feievalsen. Løft sidebørstene. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Sett programbryteren til feiing med feie- valse og sidebørster. Løft sidebørstene. Sett programbryter til Kjøre. Rygg maskinen bort. Kontroller feiemønster. Bredde av feiemønster skal være mellom 40-50 mm. Kontroller nivå av hydraulikkolje og etterfyll hydraulikkolje Kontroller hydraulikkanlegget Kontrollere feievalsen Utskifting av feievalse Kontroll og innstilling av feiemønster Kontroll og innstilling av feiemønster på sidebørster 112 NO- 9 Korriger feiemønsteret med de to regu- leringsskruene. Kontroller feiemønster. Løft feieavfallsbeholderen og sikre med sikringsstang. FARE Fare for skader! Sett alltid inn sikringsstang ved løftet feieavfallsbeholder. Vipp opp sikringsstang for høydetøm- ming og sett inn i holderen (sikret).

1 Holder sikringsstang 2 Sikringsstang Åpne sidekledning som beskrevet i ka- pittel "Skifte feievalse". Løsne de 6 vingemutterne på festepla- ten på siden. Løsne 3 muttere (størrelse 13mm) på fremre festeplate. Trykk ned pakningene på siden (av- langt hull) at de har en avstand til bak- ken på 1 - 3 mm. Skru fast festeplatene. Gjenta prosedyren på andre siden av maskinen. Rengjør støvfilteret med tasten for filter- rensing. 몇 ADVARSEL Tøm feieavfallsbeholderen før du begynner å skifte støvfilter. Benytt støvbeskyttelses- maske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv. 1 Låsing apparatdeksel 2 Maskinhette Åpne låsen ved å skru av stjerneskru- en. Vipp maskinhetten forover. Åpne filterdeksel. Vipp filterristeren forover. Skifte støvfilter. Lukk filterlokket igjen. Skru ut lyskaster. Ta ut lyskaster og trekk ut kontakten. Merk: Pass på posisjon av kontakt. Skru fra hverandre lyskaster. Trekk fra hverandre lyskasterhus og hold det vannrett, da lampeenheten ikke er festet. Lås opp festebøyle og ta ut lyspæren. Sett inn ny lyspære. Settes sammen i motsatt rekkefølge. Merk: For å skifte lyspære på retningsvise- ren, ta av glasset på retningsviseren. Åpne sikringsholder. Kontroller sikringer. Skift ut defekte sikringer. Merk: Sikringen FU 01 (hovedsikring) er plassert på elektronikkabinettet. Sikrignene FU 14, FU 15 og FU 16 er mon- tert inne i elektronikkabinettet. Advarsel: Åpning av kabinettet og skifte av sikringer skal kun gjøres av autorisert kundeservice. 1 Sikring FU 1 (hovedsikring) 2 Elektronikkabinett Merk: Benytt kun sikringer med samme verdi. Still inn pakninger på siden Rengjøre støvfilter manuelt Skifte støvfilter Skifte lampe i lyskaster (tilleggsutstyr) Skifte lampe i blinklys (tilleggsutstyr) Skifte sikringer

FU 01 Hovedsikring 220 A FU 02 Setekontaktbryter 3 A FU 03 Førerhytte (tilleggsut- styr) 10 A FU 04 Kjøreretningsbryter 5 A FU 05 Multifunksjonsindika- tor 3 A FU 06 hydraulikkoljekjøler 25 A FU 07 Programvalgbryter 15 A FU 08 Horn 10 A FU 09 Belysning venstre 7,5 A FU 10 Belysning høyre 7,5 A FU 11 Arbeidslys 10 A FU 12 Roterende varsellys 5 A FU 13 Vibratorsystem 10 A FU 14 Motor 3 A FU 15 Spenningsomformer 20 A FU 16 Nøkkelbryter 3 A 113NO- 10 Feilretting Feil Retting Maskinen kjører ikke eller bare langsomt. Ta plass på førersetet, det aktiverer setekontaktmatten Utløst sikring FU 1 (på elektronikkabinett) slås på Lade eller skifte batteri Løsne parkeringsbremsen Kontroller om det innviklede bånd eller snorer. Ta kontakt med Kärchers kundetjeneste. Pipende lyder i hydraulikken Fyll på hydraulikkolje Ta kontakt med Kärchers kundetjeneste. Børster dreier seg bare langsomt eller ikke i det hele tatt Kontroller om det innviklede bånd eller snorer. Ta kontakt med Kärchers kundetjeneste. Liten eller ingen sugekraft i børste- området Rengjør filtrene Ta kontakt med Kärchers kundetjeneste. Maskinen støver Still inn pakninger på siden Slå på viften Rengjør støvfilter Utskiftning av filterpakninger Ta kontakt med Kärchers kundetjeneste. Feieenhet lar avfall ligge igjen Tøm feieavfallsbeholderen Rengjør støvfilter Utskifting av feievalse Still inn feiemønster Skifte pakningsstriper i feieavfallsbeholderen Løsne blokkering i feievalse Ta kontakt med Kärchers kundetjeneste. Feieavfallsbeholder hever eller senker seg ikke Kontroller sikringer. Ta kontakt med Kärchers kundetjeneste. Feieavfallbeholder dreier seg bare langsomt eller ikke i det hele tatt Ta kontakt med Kärchers kundetjeneste. Driftsfeil ved hydraulisk drevne de- ler Ta kontakt med Kärchers kundetjeneste. 114 NO- 11 Tekniske data KM 130/300 R Bp KM 130/300 R Bp Pack Maskindata Kjørehastighet, forover km/h 7 7 Kjørehastighet, bakover km/h 7 7 Stigeevne (maks.) -- 14 % 14 % Flatekapasitet uten sidekost m

dB(A) 3 3 115NO- 12 Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 Støyeffektnivå L

dB(A) 93 93 Maskinvibrasjon Hånd-arm vibrasjonsverdi m/s
