Produkttype	Sugefeiemaskin (støvsugerfeier)
Merke	Kärcher
Modell	KM 75/40 W Bp Pack
Mål (L x B x H) med hevet styre	1430 x 750 x 1190 mm
Mål (L x B x H) uten styre	1160 x 750 x 930 mm
Vekt uten batterier	79 kg
Vekt med batterier	125 kg
Tillatt totalvekt	205 kg
Strømforsyning	24 V DC, 2 batterier 12 V 60 Ah
Motoreffekt	400 W
Driftstid	Omtrent 1,5 til 2 timer
Ladetid	Omtrent 12 timer
Feiehastighet	4,5 km/t
Maksimal stigning	12 %
Kapasitet støvbeholder	40 L
Arbeidsbredde (med sidebørster)	750 mm
Filtertype	Støvfilter, overflate 1,8 m²
Hovedfunksjoner	Feiing av tørre og våte gulv, storavfallslem (opp til 50 mm), kontinuerlig hastighetsjustering
Vedlikehold og rengjøring	Daglig rengjøring av filter, tømming av beholder, periodisk utskifting av børster og lister
Sikkerhetsinnretninger	Dekselets kontaktsikring, hovedbryter med nøkkel, parkeringsbrems
Tilbehør og reservedeler	Sidebørster, roterende børster (myk, hard, antistatisk), lader, batterier
Bruksområde	Innendørs og utendørs overflater (asfalt, betong, fliser osv.), profesjonell bruk (hoteller, skoler, sykehus)
Samsvarsstandarder	EU-direktiver, EN 55012, EN 60335-1, EN 60335-2-72 osv.

Ofte stilte spørsmål - KM 7540 W Bp Pack Kärcher

Hvordan starter jeg Kärcher KM 75/40 W Bp Pack feiemaskinen?

Forsikre deg om at dekselet er lukket og bremsen er løsnet. Vri hovedbryteren til posisjon "1". Roterende børste og sidebørste går rundt. For å kjøre frem, trekk i fremover-spaken. Hastigheten justeres kontinuerlig med spakens posisjon.

Hvordan tømmer jeg støvbeholderen?

Stopp motoren og fjern nøkkelen. Trekk beholderen lukkehåndtak oppover, fjern deretter støvbeholderen. Tøm den og sett den tilbake ved å skyve håndtaket nedover. Maksimal tillatt vekt for beholderen er 40 kg.

Hvordan rengjør jeg støvfilteret?

Trekk filterrengjøringshåndtaket (plassert på dekselet) flere ganger for å riste av støv. For grundigere rengjøring, åpne dekselet, skru ut filterdekselskruen, fjern filteret og bytt om nødvendig. Vask aldri filteret.

Hvordan skifter jeg den roterende børsten?

Stopp maskinen og fjern nøkkelen. Fjern støvbeholder og batterier. Vipp maskinen forover, løft storavfallslemmen, og ta ut den roterende børsten. Plasser en ny børste på drivtappene og klikk puten på den andre siden fast. Juster deretter feiemerket.

Hvordan justerer jeg feiemerket?

Løft fronten av maskinen og kjør den fremover på et støvete gulv. Brems, og la børsten gå i 15-30 sekunder. Merket skal danne et rektangel på 30-40 mm bredde. Juster spakene (venstre/høyre) i passende hull: lavere = bredere merke, høyere = smalere merke.

Hva gjør jeg hvis maskinen ikke starter?

Kontroller at dekselet er ordentlig lukket (dekselets kontaktsikring). Sjekk batteriladingen og sikringene. Hvis problemet vedvarer, kontakt Kärcher kundeservice.

Hvordan vedlikeholder jeg sidebørstene?

Sjekk jevnlig slitasje på børstene. For å bytte, skru ut de 3 skruene under børsten, fjern den gamle og fest den nye. Juster sidebørstens senking ved å løsne vingemutterne og dreie justeringsskruen.

Hva er batteriets driftstid?

Driftstiden er omtrent 1,5 til 2 timer etter full lading (12 timer). Ladetiden kan variere. Bruk kun batterier og ladere anbefalt av Kärcher.

Hvordan transporterer jeg maskinen?

Stopp motoren, fjern nøkkelen, sett på parkeringsbrems og blokker hjulene. Fest maskinen med stropper på festepunktene (under dekselet og over styret). Respekter totalvekten på 205 kg.

Hvordan oppbevarer jeg maskinen over lengre tid?

Parker på et jevnt underlag, fjern nøkkelen og sett på bremsen. Hev børsten og sidebørstene. Rengjør innvendig og utvendig. Oppbevar på et tørt og beskyttet sted. Koble fra batteriene og lad dem hver 2. måned.

BRUKSANVISNING KM 7540 W Bp Pack Kärcher

Hjelp ved feil. DA 9

Tekniske data 10

Bestemmelsesmessig anvendelse

En muligens farlig situasjon, som kan føre til alvorlige personskader eller til død.

FORSIKTIG

En muligens farlig situasjon, som kan føre til personskader eller til materielle skader.

Symboler på apparatet

Fare for tilskadekomst, fare for beskadigelse!

Brann- og eksplosjonsfare!

Merk: Beskrivelse se kapitlet Pleie og vedlikehold.

Feilvisning

Fare for person- og materiellskader! Hold øye med maskinens vekt ved oppbevaring.

Pleie og vedlikehold

Generelle henvisninger

Daglig vedlikehold:

Ugentlig vedlikehold:

Fjern smussbeholderen.

Tetningslistens side

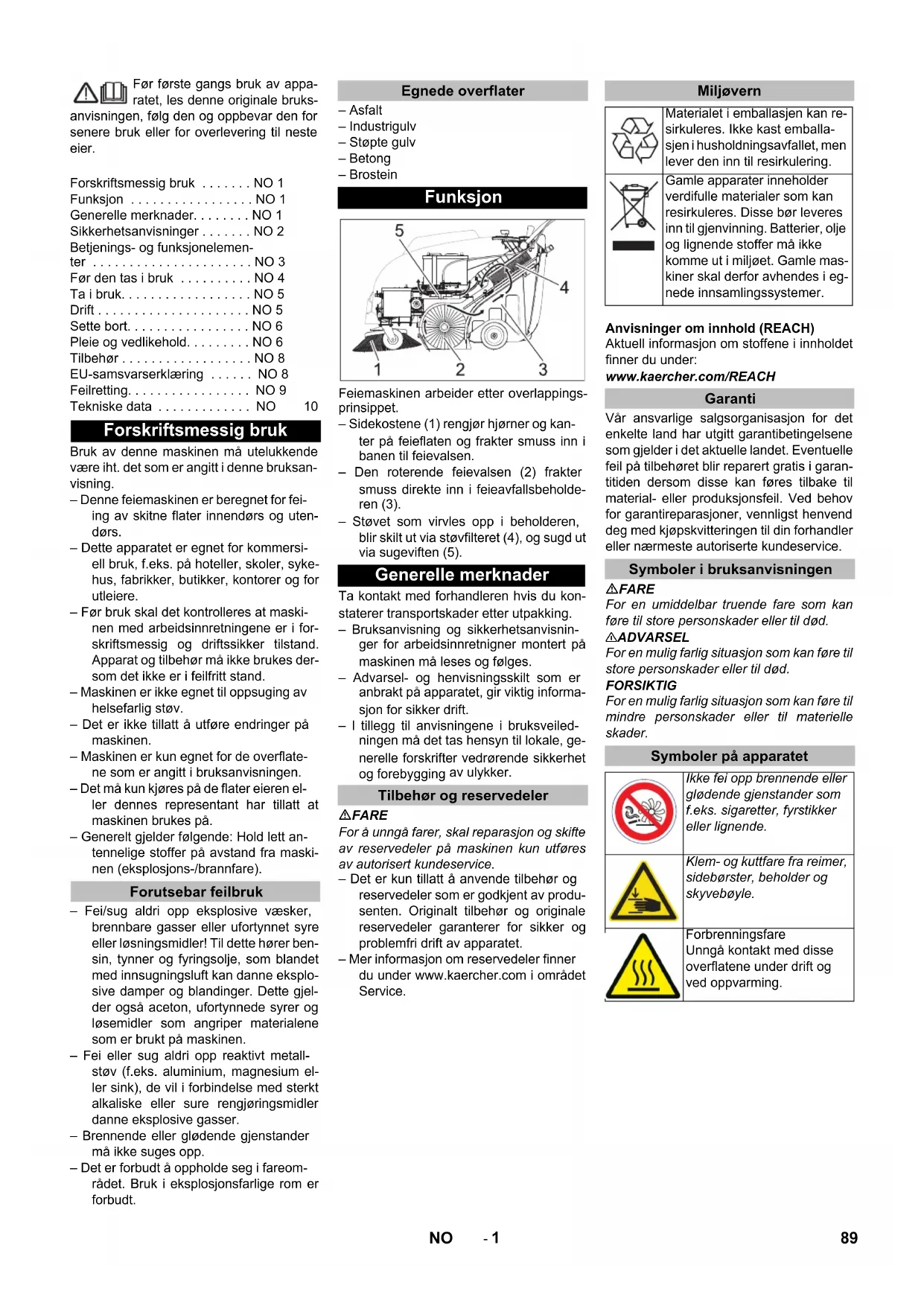

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Funksjon NO 1

Generelle merknader. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betjenings- og funksjonselementer . NO 3

ter . NO 3

Ferdigstillelse . NO 4

Ta i bruk . NO 5

Drift . NO 5

Sette bort . NO 6

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tilbehør . NO 8

EU-samsvarserklæring . NO 8

Feilretting . NO 9

Tekniske data . NO

Forskriftsmessig bruk

Bruk av maskinen må utelukkende være iht. det som er angitt i denne bruksanvisningen.

• Denne feiemaskinen er beregnet for feiing av skitne flater innendørs og utendørs.
• Dette apparatet er egnet for kommersiell bruk, f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer og for utleiere. Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfri stand.
• Maskinen er ikke egnet til oppsuging av helsefarlig støv. Det er ikke tillatt å utføre endringer på maskinen.
• Maskinen er kun egnet for de overflatene som er angitt i bruksanvisningen. Det må kun kjøres på de flatene eieren eller dennes representant har tillatt at maskinen brukes på. Generelt gjelder følgende: Hold lett antennelige stoffer på avstand fra maskinen (eksplosjons-/brannfare).

Forutsebar feilbruk

• Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører bensin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplosive damper og blandinger. Dette gjelder også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen.
• Fei eller sug aldri opp reaktivt metallstøv (f.eks. aluminium, magnesium eller sink), de vil i forbindelse med sterkt alkaliske eller sure rengjøringsmidler danne eksplosive gasser. Brennende eller glødende gjenstander må ikke suges opp. Det er forbudt å oppholde seg i fareområdet. Bruk i eksplosjonsfarlige rom er forbudt.

Egnede overflater

- Asfalt - Industrigulv - Støpte gulv - Betong - Brostein

Funksjon

Feiemaskinen arbeider etter overlappingsprinsippet.

• Sidekostene (1) rengjør hjørner og kanter på feieflaten og frakter smuss inn i banen til feievalsen.
• Den roterende feievalsen (2) frakter smuss direkte inn i feieavfallsbeholderen (3).
• Støvet som virvles opp i beholderen, blir skilt ut via støvfilteret (4), og sugd ut via sugoviften (5).

Generelle merknader

Ta kontakt med forhandleren hvis du konstaterer transportskader etter utpakking.

Bruksanvisning og sikkerhetsanvisninger for arbeidsinnretninger montert på maskinen må leses og følges. - Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift. - I tillegg til anvisningene i bruksveiledningen må det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Tilbehør og reservedeler

△FARE

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. - Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom dette kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Symboler i bruksanvisningen

△FARE

For en umiddelbart truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

FORSIKTIG

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Symboler på apparatet

Ikke fei opp brennende eller glødende gjenstander som f.eks. sigaretter, fyrstikker eller lignende.

Klem- og kuttfare fra reimer, sidebørster, beholder og skyvebøyle.

Forbrenningsfare. Unngå kontakt med disse overflatene under drift og ved oppvarming.

- Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfri stand. - Ved bruk av maskinen på farlige steder (f.eks. bensinstasjoner etc.), må det tas hensyn til gjeldende sikkerhetsforskrifter. Bruk i eksplosjonsfarlige rom er forbudt. - Apparatet må brukes på korrekt måte. Du må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer, og spesielt barn. - Før arbeidet startes skal brukeren forsikre seg om at alle sikkerhetsinnretninger er korrekt påsatt og fungerer. - Brukeren av maskinen er ansvarlig for skader på andre personer eller materielle skader. Pass på at brukeren har tettsittende klær. Bruk kraftige sko og unngå løsthengende klær. - Kontroller området rundt før start (f.eks. barn). Pass på å ha tilstrekkelig sikt! - For å forhindre uberettiget bruk av maskinen, ta ut tenningsnøkkelen. - Apparatet skal sikres mot uønsket bevegelse når det forlates. - Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet. Denne enheten må ikke brukes av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap. Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet.

Sikkerhetsanvisninger for kjøring

△ Fare!

Fare for skade!

Veltefare ved for sterke stigninger.

Sikkerhetsanvisninger for transport av apparatet

Pass på vekten av apparatet ved transport. - Ved transport av maskinen skal batteriet kobles fra og maskinen skal festes godt.

Sikkerhetsanvisninger om batteridrevne apparater

Merk: Garantien gjelder bare dersom batterier og ladere anbefalt av Karcher blir brukt.

Bruksanvisningene fra batteriprodusenten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefalinger ved omgang med batterier. - Batterier må ikke bli stående utladet, men må lades opp så snart som mulig. - For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensing, for eksempel av metallstøv. - Legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon. - Bruk alltid 2 batterier av samme type! - Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplosjonsfare. - Bruk kun batterier med polhetter. Erstatt polhetten dersom den går tapt. - Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning). Vær forsiktig ved omgang med batterisyre. Følg de gjeldende sikkerhetsforskriftene! - Brukte batterier skal håndteres miljøvennlig i henhold til EU-retningslinje 91/157 EWG.

Sikkerhetsanvisninger for pleie og vedlikehold

- Før rengjøring og vedlikehold av maskinen, skifte av deler eller overgang til annen funksjon skal maskinen stoppes og tenningsnøkkelen tas ut. - Ved arbeid på det elektriske anlegget, skal batteriet kobles fra. - Rengjøring av maskinen må ikke gjøres med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader). - Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene. - Sikkerhetskontroll skal gjøres etter gjeldende lokale forskrifter for kommersiell bruk av mobile apparater. Arbeid ved maskinen skal alltid utføres med egnede hansker.

Sikkerhetsinnretninger

Maskindeksel

Apparatet er utstyrt med en kontaktbryter på panseret som slår av motoren så snart panseret åpnes.

△ FARE

Fare for skader på grunn av defekt panserkontaktbryter!

Hvis motoren starter når panseret åpnes, er det en feil på panserkontaktbryteren. Apparatet må ikke brukes, få det reparert.

Hovedbryter

Drei nøkkelbryteren i stilling "0" ved faresituasjoner eller for rask utkobling av apparatet. Sett nøkkelbryteren i stilling "0" og trekk ut nøkkelen for å sikre mot ukontrollert igangkjøring.

Betjenings- og funksjonselementer

1 Skrue for feste av skyvebøyle (2x) 2 Støvfilter 3 Feieavfallsbeholder 4 Bakre tetningslist (på feieavfallsbeholderen) 5 Batterilader

(Kun KM 75/40 W Bp Pack)

6 Batterier (Kun KM 75/40 W Bp Pack) 7 Drivhjul 8 Tetningslister på sidene 9 Feievalse 10 Fremre tetningslist 11 Grovsøppelspjeld 12 Styrerulle med holdebremse 13 Feste av sidebørster 14 Sidekoster 15 Hettelås 16 Maskinhette 17 Batteriladekontakt (Kun KM 75/40 W Bp) 18 Skyvebøyle 19 Hendel for kjøring forover 20 Hendel for senking og heving av grovsøppelklaff

Betjeningspanel

1 Hovedbryter 2 Hendel for senking og heving av sidebørstene 3 Låseskrue for støvfilterdeksel 4 Låsebøyle for feieavfallsbeholderen 5 Filterrengjøring for støvfilter 6 Våt-/tørrspjeld

Hovedbryter

0/OFF Motor av

1 Motor på A Trekk ut nøkkelen B Feilindikator C Batteriindikator

Trekk ut nøkkelen

Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.

Apnedekselet

Merknad

Maskindekselet låses opp med nøkkelen for hovedbryter.

→ Sett inn nøkkelen for hovedbryter i dekselets lås og drei rundt 90° med klokka. → Trekk ut deksellåsen ved nøkkelen. Åpne dekselet på maskinen.

Lukk maskindekselet.

Pass på vekten av maskinen ved losing.

Tom vekt (transportvekt)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Tillatt totalvekt
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Lossing

Ta av kartongen. Ta bort treklossene som sikrer hjulene og løft apparatet for hånd fra pallen. Løsne parkeringsbremsen.

Monter skyvebøylen

Løsne skruene. Rett opp skyvebøylen. → Trekk til skruene.

Montere sidebørster

Merk: Før apparatet vippes, ta av feieavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen. Stikk sidekosten inn på medbringeren og skru den fast.

Batterier

Sikkerhetsanvisninger for batterier

i	Følg anvisingene på batteriet, i bruksanviseningen og i maskin-bruksanviseningen!
	Bruk vernebriller!
	Hold barn unna syre og batteri-er!
	Eksplosjonsfare!
	Apen ild, gnister, øpent lys og røyking er forbudt!
	Fare for skade!
	Førstehjelp!
	Varselmerket!
	Avhending!
Pb	Batterier på ikke kastes i hus-holdsningsavfallet!

△ Fare!

Eksplosjonsfare! Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

△Fare!

Fare for skader! Pass på at syre aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

△FARE

Brann- og eksplosjonsfare!

Lengde Bredde Høyde
267 mm 177 mm 190 mm

Innsetting og tilkobling av batteri

	Bestillingsnr.
Batterilader 6.654-	225.0

Merknad

Fare for skade, fare for elektrisk støt. Pass på strømnettet og sikringene. Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon.

Merk: Ladetid for tomt batteri er på ca. 12 timer.

△Fare

Fare for skader! Følg sikkerhetsanvisningene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet.

Ladeprosedyre - KM 75/40 W Bp Pack

Adversel: Batterier skal kun lades i romtemperatur!

Merk: Maskinen er utstyrt med vedlikeholdsfrie batterier som standard.

→ Åpne apparathetten. → Sett inn nettpluggen for laderen i stikkontakten.

Merk: Laderen reguleres elektronisk, og avslutter ladingen automatisk. Alle apparatfunksjoner avbrytes automatisk under lading.

1 Batteristatusindikator

Batteristatusindikatoren viser fremdriften for ladingen når nettpluggen er satt inn:

Feiltabell:

1	Batteri ikke tinkoblet
2	Batteri ompolet
3	Batteri fullstendig utladet
4	Problem med ladekarakteristikk
5	Strømforsyning for varm
6	Maskinvarafeil
7	Kommunikasjonsfeit (strømforsy-ningsmodus)

For å sikre lang batterilevetid bør batteriet alltid være fulladet.

Ladeprosedyre - KM 75/40 W Bp

Åpne dekselet på maskinen. → Sett ladeledningen på ladeapparatet inn i ladebøssingen på feiemaskinen → Plugg inn nettstøpselet på ladeapparatet og slå ladeapparatet på.

Når ladingen er ferdig

KM 75/40 W Bp Pack

→ Trekk ut strømledningen.

→ Vikle opp strømledningen rundt kabelholderen på laderen.

→ Lukk maskinhetten.

KM 75/40 W Bp

→ Slå av batteriladeren og trekk støpselet ut av stikkontakten. → Plasser ladekabelen på apparatet. → Lukk maskinhetten.

Demontere batterier

Apne dekselet på maskinen. Koble polklemmen fra minuspolen (-). Skru av tilkoblingsledningen til batteriene. Koble polklemmen fra plusspolen (+). Løsne holdebandet. Ta ut batteriet. Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Ta i bruk

Generelle merknader

FARE

Merk: Skal bare startes med maskindeksel lukket.

Parker feiemaskinen på et jevnt underlag.

Vedlikeholdsarbeider

Kontroller ladenivået på batteriene. Kontroller sidekostene. Kontroller feievalsen. Rengjør støvfilter. Tøm feieavfallsbeholderen.

Merk: Dette er beskrevet i kapittelet Stell og vedlikehold.

Drift

Fare!

Lengre tids bruk av maskinen kan på grunn av vibrasjonene føre til blodomløpsforstyrrelser i hendene.

En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:

• Personlig anlegg for dårlig blodomløp (ofte kalde fingre, kribling i fingrene). Lav omgivelsestemperatur. Bruk varme hansker for beskyttelse av hendene.
• For hardt grep hindrer blodomløpet. Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, langvarig bruk av maskinen og ved gjentatte tilfeller av tegn på dårlig blodomløp (f.eks. kribling i fingrene, kalde fingre), vil vi anbefale undersøkelse av lege.

Starte maskinen

→ Løsne parkeringsbremsen. Starte motoren. → Sett hovedbryteren i posisjon "1". Merk: Feievalse og sidebørste vil rotere.

Kjøring av maskinen

Kjøre forover

→ Trekk i hendel for kjøring forover

Merk: Kjørehastigheten kan reguleres trinnløst ved stillingen av hendel for foroverkjøring.

Tomgang

→ Slipp hendel for kjøring forover. Apparatet blir stående.

Kjøre over hindre

Kjøre over faste hindringer opp til 30 mm høyde:

Løfte grovsøppelspjeldet. Kjør langsomt og forsiktig over hinderet. Faste hindringer over 30 mm høyde: → Hindre må bare kjøres over med en egnet rampe.

Feiedrift

△ Fare!

Fare for skader! Når grovsøppelspjeldet er åpnet, kan feievalsen slynge steiner eller splinter forover. Pass på at ikke personer, dyr eller gjenstander kan komme i fare.

FORSIKTIG

Fei ikke pakktape, tråd eller noe lignende da dette kan føre til skader på feiemekanismen.

Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle forholdene.

Feiing med løftet grovsmusspjeld

Merk: Når man vil feie inn større deler med en høyde på opptil 50 mm, f.eks. sigarettsker, må spjeldet for grovt smuss løftes en kort tid.

Løfte grovsmusspjeldet:

Trekk i hendelen for løfting av grovsmussklaff.

Senke grovsmussklaff:

Slipp hendelen for løfting av grovsmussklaff.

Merk: Optimal rengjøring oppnår man bare dersom grovsmusspjeldet er senket helt ned.

Feiing med sidekost

Still hendelen for senking av sidebørster forover. Sidebørster senkes.

Feie tørre gulv

Merk: Feieavfallsbeholderen bør tømmes med jevne mellomrom under drift.

Merk: Støvfilteret bør tømmes med jevne mellomrom under drift.

Lukk våt-/tørrspjeld

Feie faktige eller våte gulv

Åpne våt-/tørrspjeld

Merk: Filteret blir dermed beskyttet mot fuktighet.

Batteriindikator

Batteriindikatoren viser ladetilstanden til batteriet under driften.

fullt lyser grønt
30% restkapasitet lyser gult
10% restkapasitet blinker rødt
Beskyttelse mot dyp ut-ladning. Apparatet slås av	lyser rødt

Visning av feil

Merk: Ved tømming av feieavfallsbeholder, pass på at tetningslistene ikke skades.

Merk: Maksimal tillatt last på feieavfallsbeholderen er på 40 kg

Rengjøre støvfilter. → Trekk opp låsebøyle på feieavfallsbeholderen. Ta av avfallsbeholderen. Tøm feieavfallsbeholderen. Skyv inn avfallsbeholder. → Skyv ned låsebøyle på feieavfallsbeholderen.

Slå maskinen av

Slå av motoren. → Sett hovedbryteren i posisjon "0".

→ Løft sidebørstene. → Trekk til holdebremsen. Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut.

Transport

FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Slå av motoren. Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut. → Trekk til holdebremsen. Sikre maskinens hjul med kileklosser. → Sikre maskinen med stropper eller vaier.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Merk: Ikke brett slange eller trekk snorene.

Lagring

△FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Sette bort

Hvis feiemaskinen ikke skal brukes over lengre tid, må følgende punkter følges:

→ Parker feiemaskinen på et jevnt underlag. → Slå av motoren. → Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut. → Trekk til holdebremsen. → Sikre feiemaskinen mot rulling. → Løft feievalsen. Sett da begge reguleringshendelene i lås i øvre hull. → Løft sidebørstene. → Rengjør feiemaskinen innvendig og utvendig. → Parker maskinen på en beskyttet og tørr plass. Koble fra batteriene → Batteriet lades i mellomrom på ca. 2 måneder.

Pleie og vedlikehold

Generelle merknader

• Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene.
• Kommersielt brukte maskiner som brukes på ulike steder skal sikkerhetskontrolleres i samsvar med VDE 0701.

Rengjøring

FORSIKTIG

Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader).

OBS

Trekk støpselet for laderen ut av stikkontakten før rengjøringsarbeider.

Koble fra batteriets plusspol før rengjøringsarbeider.

Innvendig rengjøring

△Fare

Fare for skader! Benytt støvbeskyttelsesmaske og vernebriller.

Åpne dekselet på maskinen. Rengjør maskinen med en klut. → Blås den ut med trykkluft. → Lukk maskinhetten.

Utvendig rengjøring av maskinen

Rengjør maskinen med en fuktig klut og mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive rengjøringsmidler.

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Daglig vedlikehold:

→ Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd. → Kontroller funksjonen til alle betjeningselementer. → Kontroller funksjonen til alle kontrollampene.

Ukentlig vedlikehold:

→ Kontroller strammingen og slitasjen på drivremmene, og kontroller at de fungerer. → Kontroller at Bowden-kabler og bevegelige deler er lette. → Kontroller innstilling for og slitasje på tetningslister i feieområdet. → Kontroller feiemønster på feievalsen. Rengjør støvfilter.

Merk: Beskrivelse av dette er å finne i kapittelet Vedlikeholdsarbeid.

Merk: Alle service- og vedlikeholdsarbeider må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Karcher-forhandler.

Vedlikehold utført av kunden

Etter første måned eller de første 5 driftstimene: Utfør første inspeksjon.

Vedlikeholdsarbeider hver 50. driftstime. Vedlikeholdsarbeider hver 100. driftstime eller halvårlig.

Vedlikeholdsarbeider hver 300. driftstime. Vedlikeholdsarbeider hver 500. driftstime eller årlig.

Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Karcher-kundeservice i løpet av garantitiden.

Vedlikeholdsarbeider

Forberedelser:

→ Parker feiemaskinen på et jevnt underlag. Nøkkel for hovedbryter dreies tilbake over stilling "0" og trekkes ut. → Trekk til holdebremsen.

Generelle sikkerhetsanvisninger

△FARE

Fare for skade!

Motoren går i ca. 3–4 sekunder etter at den slås av. Hold deg alltid på god avstand fra arbeidsområdet i dette tidsrommet.

ADVARSEL

La maskinen kjøles tilstrekkelig ned før alle vedlikeholds- og reparasjonsarbeider.

Trekk støpselet for laderen ut av stikkontakten før vedlikeholdsarbeider.

Før apparatet tippes, må batterier og materialbeholder tas ut og skyvebøylen må svinges forover. Ikke plasser apparatet på skyvebøylen.

Før rengjøring og vedlikehold av apparatet, eller skifte av deler, skal apparatet være avslått.

Stille inn wirestrømpen kjøredriften.

Innstilling er nødvendig dersom det ved bakkekjøring er utilstrekkelig drivkraft på maskinen.

Åpne dekselet på maskinen. Løsne kontramutter. Reguler stillskruen. → Skru fast kontramutter.

Kontrollere feievalsen

→ Trekk til holdebremsen. Ta av avfallsbeholderen. Fjern bånd eller tau fra feievalsen.

Utskifting av feievalse

Utskiftning er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på børstene.

OBS

Før apparatet tippes, må batteriene tas ut. Ikke plasser apparatet på skyvebøylen.

Trekk til holdebremsen. Ta ut feiebeholderen. Ta ut batteriene. Tipp apparatet bakover.

Løft grovsmusskaffen, skyv inn lagerskål og sving feievalsen forover. Ta av feievalsen. Sett inn ny feievalse på drivtappen (venstre). På motsatt side, la lagerskålen gå i lås i hullet på feievalsesvingarmen.

FORSIKTIG

Fare for skade! Pass på at sekskantbørsten ikke kommer i klem i hullene på feievalsesvingarmen.

Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt.

Kontroll og innstilling av feiemønster

Løft feiemaskinen foran og trill den til et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Trekk til holdebremsen. La feievalsen gå i ca. 15-30 sekunder. Løft feiemaskinen foran og kjør den sideveis.

Feiemønsteret danner en likesidet firkant som er mellom 30-40 mm bred.

Reguleringsområde (-) 1...10 (+)
Minimalt feiemønster 1
Maksimalt feiemønster 10
Ny feievalse 1...3

Merk: Før apparatet vippes, ta av feieavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen.

3 skruer på undersiden av sidebørste skrus ut. Ta av sidebørstene. Sett nye sidebørster inn på medbringeren og skru fast.

Stille inn sidebørstesenking

Regulering er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på sidebørstene.

Åpne dekselet på maskinen. Løsne vingemutteren.

Reguler stillskruen. Stram vingemutter.

Stille inn løft av grovsmussklaff

Regulering er nødvendig når grovsmussklaffen ikke lar seg løfte høyt nok. - Dersom feieresultatet blir dårligere, f.eks. ved slitasje av fremre lippe, må wirestumpen slipes noe ned.

Åpne dekselet på maskinen. Løsne kontramutteren. Reguler stillskruen. → Skru fast kontramutteren.

Justering og utskiftning av tetningslister

Merk: Før apparatet vippes, ta av feieavfallsbeholder og sving skyvebøylen forover. La ikke maskinen stå på skyvebøylen.

Fremre tetningslist

→ Løsne festet på tetningslistene. Regulere eller skifte tetningslister.

→ Gulvavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 0 -10 mm.

Rett inn tetningslisten. → Trekk til festet på tetningslistene.

Bakre tetningslist

Ta av avfallsbeholderen. Løsne festet på tetningslistene. Reguler eller skifte tetningslister. → Gulvavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 0 -10 mm. → Trekk til festet på tetningslistene.

Tetningslister på sider

Løsne festet på tetningslistene. Reguler eller skifte tetningslister. → Skyv et 2 mm tykt underlag (maks.) under for å stille inn avstanden til gulvet. Rett inn tetningslisten. → Trekk til festet på tetningslistene.

Skifte støvfilter

ADVARSEL

Tøm feieavfallsbeholderen før du begynner å skifte støvfilter. Benytt støvbeskyttelsesmaske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv.

FORSIKTIG

Fare for skade!

Støvfilteret skal ikke vaskes. → Trekk til holdebremsen. Rengjøre støvfilter.

→ Skru av låseskruen for støvfilterdekselet mot klokka. Løft av støvfilterdeksel. → Skifte støvfilter. Pass på korrekt montering av støvfilter (se figur). → Trekk til låseskruen til anslag.

FORSIKTIG

Dersom låseskruen ikke skrus inn til anslag, kan det bli skader.

Merk: Under monteringen av det nye filteret må du passe på at lamellene ikke blir skadet.

Skift sikring/rele

KM 75/40 W Bp

1 Sikring F1 (50 A)

2 Sikring F2 (2 A)

3 Relé

4 Batteriladekontakt

Åpne apparathetten. → Skift defekt sikring eller relé. KM 75/40 W Bp Pack

Sikringen befinner seg på batteriterminalen.

Tilbehør

Sidebørster, myke 6.905-626.0
For fint støv innendørs, vannfast.
Feievalse, myk 6.906-886	0
Med naturbørster: spesiell for feiing av fint støv på glatte innendørs gulv. Ikke vannfast, ikke brukes på ru overflater!
Feievalse, hard 6.906-885	0
For fjernign av fastsittende smuss uten-dørs, vannfast.
Feievalse, antistatisk	6.906-950.0
For statisk oppladbare overflater som tep-per eller kunstgress
Teppe-feieenhet	2.641-571.0
Innehmer: Lofilter, antistatisk feievalse, 3-dobbel styerulle

EU-samsvarserklæring

Vi erklærer herved at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Anvendte nasjonale normer

---

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 86

Garantert: 88

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Feilretting
Feil Retting
Maskinen lare seg ikke starte	Panserkontaktbryteren har slätt av apparatet. Lukke maskindekselet
	Lading av batterier
	Kontroller overbelastningsikringen
	Takontakt med Kärchers kundetjeneste.
Motoren går, men maskinen kjøreren次会议	Stille inn wistrømpe på kjøredriften.
	Kontroller kileremmer
	Takontakt med Kärchers kundetjeneste.
Maskinen blir stæende ved kjøring i bakke.	Kjør en rute medindre stigning
	Kontroller overbelastningsikringen
	Stille inn wistrømpe på kjøredriften.
	Kontroller kileremmer
	Takontakt med Kärchers kundetjeneste.
Feievalse blir stæende, feilindikator lyser rodt	Sett hovedbryter til "OFF", kontroller børster for fastklemte gjenstander. Kjør eventuelt i minde bratt stigning. Slå på hovedbryteren igjen. Etter fire gangers gjentagelse av deutsche prosessen vil styrin-gen ta en tvangspause på 2 minutter for avkjøling. I dette tidssperioden kan apparatet ikke startes.
Maskinen feier ikke riktig	Kontroller feievalsen og sidekosten(e) for slitasje, skift dem ut ved behov
	Kontroller at grovsmusspjeldet fungerer
	Slitt ut wiestrømpe for grovsmusskaffen (reguleringsskruen)
	Kontroller stramming og funksjon av reimene, skift ut ved behov.
	Juster feienivået
	Utskifting av feievalse
	Takontakt med Kärchers kundetjeneste.
Maskinen støver KontROLLER at grovs	musspjeldet fungerer
	Slitt ut wiestrømpe for grovsmusskaffen (reguleringsskruen)
	Kontroller, ren's erller skift ut støvfilteret
	Støvfilteret skal ikke vaskes.
	Tøm feieavfallsbeholderen
	Skifte tetningsprofil på avfallsbeholderen.
	Kontroller pakning på støvfilter
	Kontroller tetningslistene for slitasje, juster eller skift ved behov.
Dårlig feiing i randsenon Stilleinn s	idebørstesenking
	Shift sidekostene
	Senk sidebørster
	Kontroller drivreim på sidebørster
	Takontakt med Kärchers kundetjeneste.
Sidebørstesenking fungerer ikke Ka	kontroller wiestrømpe for sidebørstehaving
	Takontakt med Kärchers kundetjeneste.
Ny feievalse streifer mot feieav-fallsbeholderen	Korriger innstilling av feiemønster, sikat begge reguleringshendelen er iLEASE i hull i samme høyde (1...3)

Tekniske data

		KM 75/40 W Bp KM 75/40 W Bp Pack
Maskindata
Lengde x bredde x høyde (skyvebøyle utfoldet) mm 1430 x 750 x 1190 1430 x 750 x 1190
Lengde x bredde x høyde (skyvebøyle innifoldet) mm 1160 x 750 x 930 160 x 750 x 930
Vekt (uten batterier) kg 79 79
Vekt (med batterier) kg 125 125
Tillatt totalvekt kg 205 205
Kjør- og feiehastighet km/h 4,5 4,5
Stigeevne (maks.)	%	12 12
Feievalsediameter	mm 265	265
Sidekostdiameter	mm 410 410
Flatekapasitet maks.	m³/h	3400
Arbeidsbredde uten sidekoster	mm 550	550
Arbeidsbredde med sidebørster	mm 750 750
Volum i feieavfallsbeholder	I	40 40
Beskyttesesklasse beskyttet mot vanndrypp	--	IPX 3
Motor
Type	--	Likingrøms-magnetmotor Rotasjonsretning høyre
Spenning	V	24 24
Nominell strøm	A	22 22
Nominell effekt	W	400 400
Turtall	1/min	2750
Beskyttesestype	--	IP 20
Batteri
Type	--	--
Kapasitet	Ah	--
Vekt	kg --	23
Ladetid ved welt flate batterier	h	--
Driftsvarighet erter flere gangers lading	h	--
Batterilader
Nettspensing	V~	--
Ulgangsspenning	V	--
Ladestrøm	A	--
Nettfrekvens	Hz	--
Elektriske sikringer
Sentral	A	50 50
Sikrik styring	A	2
Dyputladingsbeskyttelse	--	via rele
Batterilader		---
Filter- og sugesystem
Filterplate, finstøvfilter	m²	1,8
Bruiskategori Filter for/DDersefarlig støv	--	L
Nomineit undertrykk, sugesystem	mbar	5
Nominell volumstrøm, sugesystem	l/s	45 45
Omgivelsesbetingelser
Driftstemperatur	°C	-5 til +40
Ladetermperatur		---
Luftfuktighet, ikke duggende	%	0 - 90
Registrende verdier etter EN 60335-2-72
Støytrykksnivå LæA	dB(A)	71 71
Usikkerhet KVA	dB(A)	3
Støyeffektnivå LæA + usikkerhet KVA	dB(A)	88 88
Usikkerhet KVA		2
Händ-arm vibrasjonsverdi	m/s²	3,7
Usikkerhet K	m/s²	0,2

Det tas forbehold om tekniske endringer.

Yttre rengjøring av maskinen
