BRUKSANVISNING RBC254SESO RYOBI

■ Løsn knappen på drivhovedakslens kobling, og fjern endekappen fra tilbehøret.
■ Skub knappen på trimmerakslen ind. Indjustér knappen i forhold til styrerillen på drivhovedkoblingen, og skub de to aksler sammen.
■ Drej tilbehørsakslen, til knappen låser i positioneringshullet.

BEMÆRK: Gem de adskilte dele sammen til senere brug.

BEMÆRK: Gem de adskilte dele sammen til senere brug.

Norsk (Oversettelse av original bruksanvisning)

SYMBOLER

VIKTIG: Noen av følgende symboler kan bli brukt i tilknytning til dette verktøyet. Vennligst studer dem og lær hva de betyr.

Korrekt tolkning av disse symbolene vil gjøre det mulig å betjene verktøyet bedre og tryggere.

Symboler Forklaring
	Sikkerhetsalarm
	Les og forstå alle instrukser før du tar i bruk produktet, følg alle advarsler og sikkerhetsanvisninger.
	Bruk vernebriller, hørselsvern og hjelm når du bruker verktøyet.
	Fare for rikosjettering. Hold alle tilskuere (spesielt barn og dyr) minst 15m vekke fra arbeidsområdet.
	Tri-Arc-kniv
	Dette produktet skal ikke brukes med knivblad med tenner.
	Rotasjonsretning og maksimum hastighet for akselen til kappetilbehøret.
	Anvend glisikkert fottøy ved bruk av dette utstyret.
	Bruk kraftige, sklisikre hansker.
	Bruk blyfri bensin til biler med et oktantall på 91 ([R+M]/2) eller mer.
[XTA2]	Bruk 2-taktsolje for luftkjølte motorer.
	Bland drivstoffet grundig også hver gang før etterfylling av drivstoff
	Dette verktøyet overholder samtlige standarder i det EU-landet det er kjøpt i.
	Slike reaksjoner kan oppstå uten forvarsel dersom bladet bråstopper eller blokkeres.
	Hold hendene vekke fra kniven.
	For å redusere faren for skade på person, unngå kontakt med enhver varm overflate.

Norsk (Oversettelse av original bruksanvisning)

	Kjørestilling
	Sett chokespaken til "FULL" chokeposisjon.
	Sett chokespaken til "HALF" (halv) chokeposisjon.
	Trykk på primerballongen 10 ganger.
	Lås gassen inne ved å slippe opp låseknappen til gassen.
	Ventetid 10 sekunder
	Garantert lydeffektnivå
	EurAsian Konformitetstegn
	TrekkHurtigutløserflik
	Klem inn avtrekkerlåsen og avtrekkeren for å kjøre.
	Dra i startwiren inntil motoren går.
	Slik starter du en kald motor for hånd.
	Slik starter du en varm motor for hånd.
	Slik starter du en kald motor med elektrisk starter.
	Slik starter du en varm motor med elektrisk starter.
	Ukrainsk merke for konformitet

Norsk (Oversettelse av original bruksanvisning)

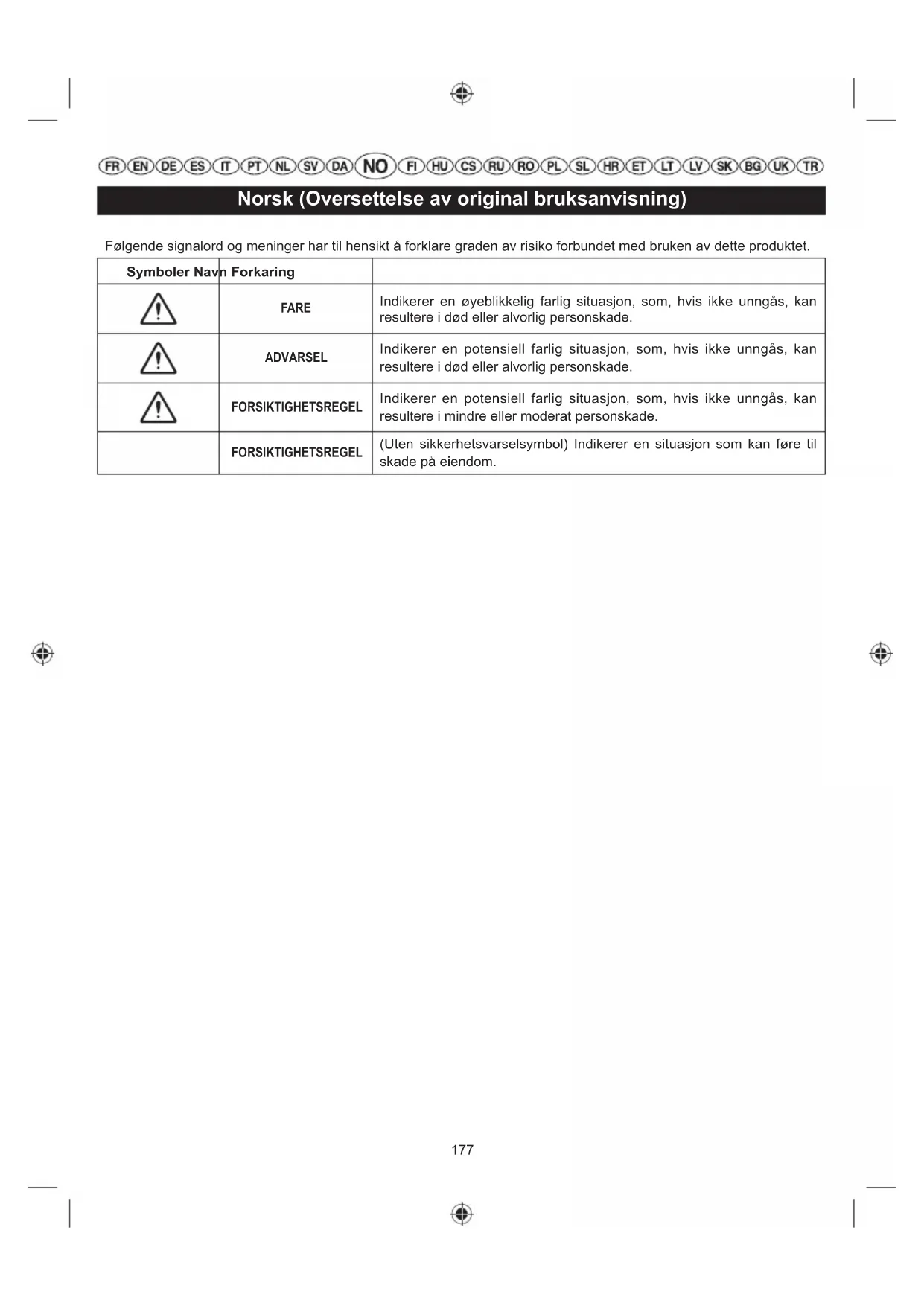

Følgende signalord og meninger har til hensikt å forklare graden av risiko forbundet med bruken av dette produktet.

Symboler Navn Forkaring
	FARE	Indikerer en øyeblikkelig farlig situasjon, som, hvis ikke unngås, kan resultere i død eller alvorlig personskade.
	ADVARSEL	Indikerer en potensiell farlig situasjon, som, hvis ikke unngås, kan resultere i død eller alvorlig personskade.
	FORSIKTIGHETSREGEL	Indikerer en potensiell farlig situasjon, som, hvis ikke unngås, kan resultere i mindre eller moderat personskade.
	FORSIKTIGHETSREGEL	(Uten sikkerhetsvarselsymbol) Indikerer en situasjon som kan føre til skade på eiendom.

Norsk (Oversettelse av original bruksanvisning)

Sikkerhet, ytelse og pålitelighet har hatt høyeste prioritering under utformingen av ryddesagen/gresstrimmeren.

TILTENKT BRUK

Ryddesagen/gresstrimmeren skal bare brukes av voksne som har lest og forstått instruksjonene og advarslene i denne håndboken, og som kan holdes ansvarlig for sine handlinger. Produktet er kun tiltenkt til utendørs bruk på et godt ventilert sted. Av sikkerhetshensyn må produktet betjenes på forsvarlig vis med to hender.

Produkter som er utstyrt med et gresstrimmerhode (og tilhørende beskyttelse) er beregnet på å klippe gress, mykt ugress og lignende vegetasjon på eller rett over bakkenivå. Når enheten er utstyrt med Tri-Arc™-bladet (og en passende skjerm), kan den også kutte busker. Produktet er ikke laget for å brukes med et sagblad.

Kuttefl aten bør være om trent parallell med bakkeoverfl aten. Produktet må ikke brukes til klipping av hekker, busker eller annen vegetasjon der kniven ikke er parallell med bakken.

Ikke bruk til noe annet formål.

ADVARSEL

For å minke faren for personskade, er det viktig at du leser og forstår anvisningene i denne bruksanvisningen.

ADVARSEL

Ikke bruk produktet før du har lest grundig gjennom og forstått alle instruksjoner og sikkerhetsregler i denne håndboken. Å ikke følge dette kan føre til ulykker som elektrisk støt, brann og/eller alvorlig personskade. Ta vare på brukermanualen og les den ofte for å sikre trygg drift og instruer andre som kan komme til å bruke verktøyet.

ADVARSEL

Dette produktet er ikke ment å bli brukt av barn eller personer med nedsatte fysiske, mentale eller sensoriske evner. Barn må ha riktig tilsyn for å sikre at de ikke leker med produktet.

GENERELLE SIKKERHETSREGLER

■ For trygg bruk, les og forstå alle instruksjoner før du tar i bruk produktet. Følg alle sikkerhetsinstruksjoner. Hvis du ikke følger dem, kan det føre til alvorlige personskader.
- Noen regioner har bestemmelser som begrenser bruk av dette produktet. Spør de lokale myndigheter for råd.

■ Ikke la barn eller ukyndige bruke dette utstyret.
■ Ikke start eller kjør motoren i rom uten god ventilasjon; innånding av eksosgasser kan drepe.
- Klargjør arbeidsstedet før hver gangs bruk. Fjern alle gjenstander som steiner, knust glass, spiker, ståltråd eller träder som kan sprute eller vikle seg inn i trimmerhodet eller bladet.
■ Ha på deg passende vernebriller og hørselvern når du bruker produktet. Hvis du jobber i områder der det er fare for fallende objekter, må du bruke hjelm.
■ Hørselsvern kan hindre operatøren i å høre varsellyder. Vær spesielt oppmerksom på mulige farer rundt deg og innenfor arbeidsområdet.
■ Bruk tette langbukser, sklisikre sko og hansker. Ikke bruk løstsittende klær, kortbukser, smykker av alle slag og ikke gå barbent.
■ Sørg for at langt hår ikke när lenger ned enn skuldrene for å hindre at det kan fanges opp av roterende deler.
- Hold andre mennesker på minst 15 meters avstand. Stopp produktet när noen kommer inn på området hvor produktet brukes.
- Ikke bruk utstyret når du er sliten, syk eller under påvirkning av alkohol, narkotika eller medisiner som kan påvirke reaksjonsevne og dømmekraft.
■ Ikke bruk i dårlig lys. Operatøren må ha full sikt for å kunne identifisere potensielle farer.
■ Sørg for godt fotfeste og god balanse til enhver tid. Ikke len deg for langt. Ved å strekke deg kan du risikere å miste balansen eller få kontakt med varme flater.
■ Hold alle deler av kroppen vekke fra bevegelige deler.
- Ikke berør området rundt lyddemperen eller sylinder på produktet, da disse delene kan være varme etter drift.
■ Stopp alltid motoren før du foretar justeringer.
■ Ikke røyk eller bruk åpen ild mens du blander eller fyller tanken med drivstoff.
■ Bland og oppbevar drivstoff i en beholder som er godkjent for drivstoff.
■ Bland brennstoffet utendørs, på et sted der det ikke finnes gnister eller åpen flamme. Tørk opp alt brennstoffsøl. Flytt 9 m vekk fra påfyllingsstedet for drivstoff før motoren startes.
■ Stopp motoren og la den kjøle seg ned før fylling av drivstoff eller lagring av enheten.
■ La motoren kjøle seg ned; tøm drivstofftanken og

Norsk (Oversettelse av original bruksanvisning)

sørg for at enheten ikke kan flytte på seg før den transporteres i et kjøretøy.

■ Stopp alltid motoren og kontroller at alle bevegelige deler har stoppet før du:

• det utføres servicearbeid
• etterlater produktet uten tilsyn
- rengjøring av produktet ditt
- skifte av tilbehør
- fjerne blokkeringer

- se etter skader dersom verktøyet har truffet en gjenstand

- se etter skader dersom produktet begynner å vibrere kraftig

- gjennomfører vedlikehold

- fjerne bladet

- montere bladet

ADVARSEL

Bruk aldri trimmetilbehør eller annet tilbehør som ikke er spesifisert av Ryobi i denne håndboken. Dette omfatter også bruken av svingkjeder med metallbiter og vertikalskjærer. Disse vil ofte gå i stykker under bruk og kan derfor påføre brukeren eller tilskuere alvorlig skade.

ADVARSEL

Inspeksjon etter fall og andre former for støt Foreta en grundig inspeksjon for å identifisere eventuelle skader eller påvirkning av funksjonaliteten. Enhver del som er skadet må repareres eller skiftes ut ved et autorisert serviceverksted.

SIKKERHETSADVARSLER FOR GRESSTRIMMEREN

- Erstatt snorhodet hvis sprukket eller skadet på annen måte. Sørg for at strenghodet og bladet er riktig montert og godt festet. Å unnlate å gjøre det kan føre til alvorlig personskade.

■ Unngå å bruke på vätt gress.

■ Gå, du må aldri løpe mens du arbeider med maskinen.

Det lille bladet på kutteutstyrsskjermen er utformet for å trimme den nye, forlengede linjen til riktig lengde og oppnå sikker og optimal ytelse. Den er skarp; ikke ta på den, spesielt ikke ved rengjøring av produktet.

■ Sørg alltid for at avfall ikke tetter ventilasjonsspaltene.

■ Før bruk og etter hvert slag, sjekk for skadede deler. Sjekker kutteenheten for sprekker eller andre skader. En defekt bryter eller enhver annen del som er skadet må repareres eller skiftes ved et autorisert serviceverksted.
■ Påse at hodepåsatsen er satt på riktig og festet godt.
■ Sikre at alle beskyttere, deflektorer, håndtak, bolter og fester er riktig og sikkert festet.
■ Ikke endre produktet på noen måte. Dette kan øke faren for skade for deg eller andre.
■ Bruk kun produsentens originale kuttelinje i kuttehodet. Ikke bruk andre kuttetillegg.
■ Bruk aldri produktet uten kutteutstyrsskjermen på plass og i god stand.
- Hold et fast grep på begge håndtak ved trimming. Hold strengehodet under midjen. Du må aldri bruke enheten hvis trådhode er 76 cm eller mer over bakken.

SIKKERHETSREGLER FOR RYDDESAGEN

■ I tillegg til ovenstående regler er disse tilleggsinstruksjonene viktige när du bruker produktet i buskkuttermodus.
■ Bruk solide vernehansker när du monterer eller demonterer blader. Skarpe kanter!
■ Ikke gjør forsøk på å berøre eller stanse kniven när den roterer.
■ Et bevegelig blad kan forårsake alvorlig personskade. Oppretthold god kontroll over produktet med begge hender inntil bladet har sluttet helt å rotere.
■ Fjern enhver kniv som er påført skade. Påse at bladet alltid er korrekt installert og forsvarlig festet før hver gangs bruk.
■ Bruk kun produsentens Tri-Arc reserveblader. Ikke bruk andre kuttetillegg.
■ Kutt aldri materiale over 13 mm i diameter.
- Buskkutteren er utstyrt med bæresele. Juster forsiktig selen slik at den komfortabelt bidrar til å støtte vekten på produktet og henge på ryggen din med blåserøret på din høyre side.
■ Finn ut hvordan du skal bruke hurtigutløsermekanismen og øv deg på å bruke den før du tar i bruk maskinen. Riktig bruk kan hindre alvorlige personskader dersom en nødsituasjon skulle oppstå. Du må aldri bruke ekstra klær over selen eller på annen måte hindre hurtigutløsermekanismen.
■ Dekk bladet med bladsliren før du lagrer enheten eller

Norsk (Oversettelse av original bruksanvisning)

ved transport. Fjern alltid bladbeskytteren før du bruker enheten. Dersom den ikke fjernes kan bladbeskytteren bli kastet ut när bladet begynner å rotere.

■ Utvis ekstrem forsiktighet når du bruker bladet med dette produktet. Bladkast er reaksjonen som kan oppstå dersom det roterende bladet treffer noe det ikke kan skjære gjennom. Denne kontakten kan føre til at bladet vil stoppe for et kort øyeblikk og brått "kaste" enheten vekk fra gjenstanden det traff. Denne reaksjonen kan være kraftig nok til at brukeren mister kontrollen over redskapen. Slike reaksjoner kan oppstå uten forvarsel dersom bladet bråstopper eller blokkeres. Dette kan lettere skje i områder der det er vanskelig å se det som skal kappes over.
For å gjøre arbeidet enklere og tryggere bør kratt kappes fra høyre mot venstre. Dersom du skulle treffe på en skjult gjenstand eller en tykkere trestamme vil dette kunne minimalisere bladets kastbevegelse. Begge hender må hele tiden benyttes for å kontrollere dette produktet.

GJENVÆRENDE RISIKO

Selv om utstyret brukes som beskrevet er det ikke mulig å unngå enhver gjenværende risiko. Følgende faresituasjoner kan oppstå ved bruk, og operatøren må legge spesielt vekt på å unngå følgende:

■ Kontakt ved kappeutstyr.
- Sikre at bladskjermen er på plass når produktet er i bruk. Hold på ethvert tidspunkt hender og føtter vekke fra bladene.
■ Personskade på grunn av vibrasjon
- Bruk alltid riktig verktøy til jobben, bruk håndtakene og begrens arbeidstiden og eksponeringen.
■ Eksponering for støy kan gi hørselsskader.
- Bruk hørselvern og begrens eksponeringen.
■ ∅yeskader som fölge av flygende gjenstander.
- Bruk til enhver tid øyebeskyttelse.
■ Se opp for fallende gjenstander
- Ha alltid på deg hodebeskyttelse hvis er fare for fallende gjenstander.

Tilbakeslag kan oppstå når du bruker buskkutteren. Sørg for god kontroll ved å bruke begge hender på de respektive håndtakene. Les og følg retningslinjene i håndboken for å redusere risikoen for tilbakeslag.

FAREREDUKSJON

Det foreligger rapporter om at vibrasjoner fra håndholdt verktøy for enkelte personer kan bidra til en tilstand som kalles Raynauds Syndrome. Symptomene kan omfatte følelsesløshet og gjøre fi ngrene bleke, vanligvis synlig ved eksponering til lave temperaturer. Arvelige faktorer, eksponering mot lave temperaturer og fuktighet, diett, røyking og arbeidspraksis blir alle ansett for å kunne bidra til å utvikle disse symptomene. Brukeren kan iverksette tiltak for mulig å redusere virkningene av vibrasjonene:

• Hold kroppen din varm i kaldt vær. Bruk hansker og hold hender og håndledd varme ved bruk av produktet. Det er rapportert at kaldt vær er en viktig faktor som bidrar til Raynauds Syndrome.
  ■ Etter hver arbeidsperiode bør det utføres øvelser for å øke blodsirkulasjonen.
  ■ Påse at maskinen er korrekt plassert i en korrekt arbeidsstilling før den startes.
  ■ Begrens mengden av eksponering pr. dag. Ta ofte pauser fra arbeidet som utføres.

Hvis du opplever noen av symptomene på denne tilstanden må du øyeblikkelig avbryte arbeidet og oppsøke en lege med disse symptomene.

ADVARSEL

Hvis man bruker verktøyet for lenge av gangen, kan det føre til eller forverre allerede eksisterende personskade. Når du bruker et verktøy over en lenger tidsperiode, husk å ta regelmessige pauser.

TRANSPORT OG LAGRING

■ Slå av produktet og la det kjøles ned før lagring eller transport.
■ Fjern alle fremmedelementer fra produktet.
■ Hvis en kappeskive er montert, dekker du den til med bladbeskytteren.
■ Tøm alt brennstoff fra tanken over i en beholder som er godkjent for bensin. Husk å sette på og drivstofflokket og stramme det godt til.
- Kjør motoren til den stopper. Dette vil fjerne alt drivstoff som ikke lenger er egnet, og la avleiringer og harpiks bli igjen i drivstoffsystemet.
■ Lagres på et kjølig, tørt og godt ventilert sted som er utilgjengelig for barn. Hold den borte fra korrosive materialer, så som ugressmidler og veisalt. Ikke oppbevar utendørs.
■ Ved transport må produktet sikres mot å komme i bevegelse eller falle for å unngå skade på personer eller produktet.
■ Bær eller transporter aldri produktet når det går.

Norsk (Oversettelse av original bruksanvisning)

■ Pass på at du overholder både nasjonale og lokale regelverk for sikker lagring og håndtering av bensin. Overflödig oljeblandet brennstoff kan brukes opp i annet utstyr med totaktsmotor.

KORTSIKTIG

■ Stopp motoren og la den kjøles ned før oppbevaring.
■ Fjern alle fremmedelementer fra produktet.
■ Lagres på et kjølig, tørt og godt ventilert sted som er utilgjengelig for barn.
■ Hold den borte fra korrosive materialer, så som ugressmidler og veisalt.
■ Ikke oppbevar utendørs.

BESKRIVELSE

1. Starthåndtak
2. chokespak
3. Lokk til drivstofftank
4. Lyddemper
5. Gasslås
6. Startbryter
7. Lokk for oljetank
8. RBC254SESO: Bakre håndtak / RBC254SBO: Avtrekkerhåndtak
9. RBC254SESO: Fremre håndtak / RBC254SBO: Venstre håndtak

10. RBC254SESO: Skulderstropp / RBC254SBO: Skulderseler

11. Aksel

12. Knivbeskyttelse

13. Tri-Arc ^TM -blad

14. Gressdeflektor

15. Klippesnor

16. Tomgangsskrue

17. RBC254SESO: Knott

18. RBC254SESO: Opphengsdeksel

19. Hurtigutløsertapp

20. RBC254SBO: Gass-sperre

21. Trådspole

22. Lås

23. RBC254SBO: Skrue

24. Klemme

25. Skrunøkkel

26. Brakett

27. Håndtak

28. Kombinasjonsnøkkel

29. Festebrakett

30. Skrue

31. RBC254SESO: Låseknapp

32. RBC254SESO: Føringsrille

33. Støtknast

34. Nedre kammer

35. Spole
36. Trådguide
37. Fjær
38. Mutter
39. ∅vre kammer
40. Den øvre flensskiven
41. Kutterrotasjonens retning
42. Her bør du skjære
43. Her bør du ikke skjære
44. Deksel for luftfilterbeholder
45. Luftfilter
46. Beskyttelseshette av gummi
47. Tennpluggens metallhette
48. Tennplugg
49. Elektrisk starter
50. Starterbitaksel
51. F/R-knapp
52. Bryterknapp
53. Spor
54. Tapp
55. Lås
56. Skrue
57. Mutter
58. Tallerkenskive
59. Bladskive
60. Girboks

MONTERING

Se fi g. 2. (a-d)

Se fig. 9.

OPPAKKING

Dette produktet krever montering.

■ Ta forsiktig produktet og eventuelt annet utstyr ut av esken. Påse at alt som er ført opp på pakklisten befinner seg i esken.
■ Inspiser innholdet grundig og påse at det ikke har oppstått skader under transporten.
■ Ikke kast emballasjen før det er foretatt en grundig inspeksjon og gjennomført en tilfredsstillende prøve av produktet.

PAKKELISTE

■ Motorhus med øvre bom montert x1
■ RBC254SESO: Nedre bom med trådhodeenhet x1
■ RBC254SESO: Montering av håndtak foran x1
■ Knivbeskyttelse x1
■ Gressdeflektor x1

Norsk (Oversettelse av original bruksanvisning)

■ Blad med deksel x1
■ Skulderstropp x1
■ Brukermanual x1
■ Ark med illustrasjoner x1
■ Tallerkenskive x1
■ Bladskive x1
■ Festemutter på bladet x2
■ RBC254SBO: Slik monterer du hodeenheten x1
■ Kombinasjonsnøkkel x1
■ Skrunøkkel x1

ADVARSEL

Dersom noen del er skadet eller mangler, vennligst ikke bruk produktet før delene er erstattet. Å ikke følge denne advarselen kan føre til alvorlig personskade.

ADVARSEL

Ikke forsøk å modifi sere dette produktet eller Alle slike forandringer eller modifi kasjoner er feil. Hvilken som helst forandring eller modifi kasjon eller feilaktig bruk kan resultere i farlige forhold som leder til mulig alvorlig personskade.

ADVARSEL

Fest eller juster aldri noe tilkoblet utstyr mens kraftuttakshodet er i gang. Unnlatelse av å stanse motoren kan føre til alvorlig personskade.

ADVARSEL

Sikre at knasten er strammet godt til før utstyret tas i bruk. Sjekk jevnlig at utstyret er helt tett under bruk for å unngå alvorlige skader.

MONTER HÄNDTAKET

Se fi g. 2. (a)

RBC254SBO

■ Fjern festeboltene og klemme fra det fremre håndtaket.
■ Sett på håndtaket.
MERK: Gasspjeldtriggeren må monteres til høyre for sjåføren.
■ Erstatt bolter og klemme.
- Juster håndtaket for å oppnå optimal kontroll og komfort.
■ Bruk fastnøkkelen til å stramme boltene forsvarlig.

RBC254SESO

■ Fjern festeboltene og klemme fra det fremre håndtaket.
- Juster krokene på klemmen inn i det øvre sporet på akselen.
■ Installer det fremre håndtaket til den øvre akselen.
MERK: Det fremre håndtaket skal vende svakt mot brukeren när det er korrekt montert.
■ Plasser festeboltene gjennom det fremre håndtaket og skru dem inn låsemutterene på braketten.
MERK: Ikke forsøk å fjerne låsene på braketten – låsene begrenser den øvre posisjonen til det fremre håndtaket.

FESTE AV KNIVSKJERMEN OG GRESSUTKASTEREN

Bladhylse

Se fi g. 2. (b)

■ Sett tappen på monteringsbraketten inn i hullet på bladbeskyttelsen.
■ Sett skruen inn i bladbeskyttelsen.
■ Stram skruen godt til.

ADVARSEL

Bladbeskyttelsen bør være påmontert på maskinen til enhver tid.

ADVARSEL

Når du bruker kantklipperens buskkutter, må grasdeflektoren tas av bladbeskyttelsen.

Se fi g. 2. (b)

■ Sett de to festene på gressavviseren inn i hullene på bladbeskyttelsen.
■ Rett skruen på gressavviseren inn etter hullene på

Norsk (Oversettelse av original bruksanvisning)

bladbeskyttelsen.

■ Bruk kombinøkkelen til å stramme skruene skikkelig. MERK: Ved bruk av trådspole må gressavviseren være festet til bladbeskyttelsen.

TILKOBLING AV KRAFTUTTAKSHODET TIL TRIMMERTILBEH∅RET

RBC254SESO (Se fig. 2c.)

ADVARSEL

Dersom noen del er skadet eller mangler, vennligst ikke bruk produktet før delene er erstattet. Å ikke følge denne advarselen kan føre til alvorlig personskade.

■ Løsne knotten på koblingen til motorhusskaftet og fjern endelokket fra tilbehøret.
■ Trykk knappen på trimmerskaftet. Tilpass knappen i styrefordypningen på motorhuskoblingen og skyv de to skaftene sammen.
■ Roter tilbehørsskaftet inntil knappen läses i posisjonshullet.

MERK: Hvis knappen ikke utløses fullt ut i posisjonshullet, er ikke skaftet låst på plass. Vri litt fram og tilbake inntil knappen er låst på plass.

■ Stram til knotten forsvarlig.

FJERNING AV TILBEH∅R FRA MOTORHUSET

RBC254SESO (Se fig. 2c.)

■ Løsne knotten.
■ Trykk inn knappen og vri skaftet for å fjerne og separere endene.

INSTALLASJON AV TRÅDSPOLEN

RBC254SBO (Se fig. 2c.)

■ Før kombinøkkelen gjennom hullene i den øvre flensskiven i girboksen.
■ Rett mutteren i trådspolen inn etter girkasseakselen.
■ Snu trådhodet for hånd mot klokken for å stramme, anbefalt dreiemoment er 6 N.M.

MONTERING AV SKULDERSTROPPEN

Se fi g. 2. (d)

RBC254SESO

MERK: Bruk alltid skulderstroppen med din enhet.

Følg disse trinnene for å feste skulderstroppen.

■ Koble låsen på stroppen til stropphengeren.
■ Juster stroppen til en komfortabel posisjon.
MERK: For raskt å frigjøre produktet fra skulderstroppen, trekk brått i hurtigutløserfliken.

RBC254SBO

MERK: Bruk alltid selen med din enhet.

■ Koble låsen på bæreselen til stropphengeren.
- Juster forsiktig selene slik at de sitter behagelig.
MERK: Hvis du vil løsne produktet raskt fra bæreselen, trekker du kjapt og hardt i hurtigutløsningsknasten.

KONVERTERING FRA SNORTRIMMER TIL KRATTKLIPPER

Se fi g. 2. (e)

Når snortrimmerhodet brukes må gressutkasteren være festet til bladutkasteren. Når krattskjærerbladet brukes må gressutkasteren fjernes fra bladutkasteren.

ADVARSEL

For å redusere risikoen for alvorlig personskade må du alltid stoppe motoren før du foretar justeringer, for eksempel utskifting av kuttehoder.

ADVARSEL

Sikre at knaster og skruer er strammet godt til før utstyret tas i bruk. Kontroller stramheten regelmessig under bruk for å unngå alvorlig personskade.

Demontere strengtrimmerhodet

■ Stopp motoren.
■ Bruk kombinøkkelen for å feste skruen på gressavviseren, mot klokken for å løsne. Trykk deretter på de to festene på gressavviseren for å ta den av bladbeskyttelsen.
■ Før kombinøkkelen gjennom hullet i den øvre flensskiven og hullet i girhodet.
■ Vri trådspolen med klokken for hånd for å fjerne.

MERK: Lagre de demonterte delene, slik at du kan bruke dem senere.

Montere Tri-Arc ^TM -bladet

For å redusere faren for personskade må bladbeskytteren sitte på bladet hele tiden. Demonter bladbeskytteren bare under kutteoperasjoner.

■ Plasser den øvre flenspakningen over girakselen med

Norsk (Oversettelse av original bruksanvisning)

den hule siden mot bladskjermen.

■ Før de to krokene på tallerkenskiven jevnt inn i de firkantede hullene til knivskiven.
■ Installer festemutteren på bladet inntil den er håndstrammet.
■ Før kombinøkkelen gjennom hullet i den øvre flensskiven og hullet i girhodet. Bruk skiftenøkkelen til å skru til festemutteren på bladet en halv omdreining mot klokken fra å være helt fast (med fingrene) Bruk nøkkelen til å skru sekskantskruen godt fast, anbefalt feste er 20 NM.

KONVERTERING FRA KRATTKLIPPER TIL SNORTRIMMER

Se fi g. 2. (f)

Når snortrimmerhodet brukes må gressutkasteren være festet til bladutkasteren.

ADVARSEL

For å redusere risikoen for alvorlig personskade må du alltid stoppe motoren før du foretar justeringer, for eksempel utskifting av kuttehoder.

ADVARSEL

Sikre at knaster og skruer er strammet godt til før utstyret tas i bruk. Kontroller stramheten regelmessig under bruk for å unngå alvorlig personskade.

Fjerne Tri-Arc™-bladet

■ Stopp motoren.
■ Før kombinøkkelen gjennom hullet i den øvre flensskiven og hullet i girhodet. Ved å bruke skiftenøkkelen skrur du festemutteren på bladet med klokken for å fjerne den.
■ Slik fjerner du tallerkenskiven, knivskiven og bladet.

Installering av snortrimmerhode

■ Før kombinøkkelen gjennom hullet i den øvre flensskiven og hullet i girhodet.
■ Rett mutteren i trådspolen inn etter girkasseakselen.
■ Snu trådhodet for hånd mot klokken for å stramme, anbefalt dreiemoment er 6 N.M.
■ Sett de to festene på gressavviseren inn i hullene på bladbeskyttelsen.
■ Rett skruen på gressavviseren inn etter hullene på bladbeskyttelsen. Bruk kombinøkkelen til å stramme

skruene skikkelig.

MERK: Lagre de demonterte delene, slik at du kan bruke dem senere.

■ Montere kuttelinjen. Se "Strengutskifting" senere i håndboken hvis du vil ha mer informasjon.

BETJENING

BRENNSTOFF OG FYLLING

TRYGG BEHANDLING AV DRIVSTOFF

ADVARSEL

Kontroller at det ikke finnes brennstofflekkasjer. Hvis noen finnes, korriger dem før produktet tas i bruk for å unngå brann eller brannskader.

■ Vis forsiktighet ved behandling av drivstoff, det er meget brannfarlig.
■ Fylling av brennstoff må alltid foregå utendørs. Du må ikke inhalere brennstoffdampene. Du må ikke røyke.
■ La ikke bensin og olje komme i kontakt med huden.
■ Hold bensin og olje borte fra øynene. Hvis du skulle få bensin eller olje i øynene, må du øyeblikkelig vaske dem grundig med rent vann. Hvis øynene fremdeles er irritert, må du øyeblikkelig oppsøke en lege.
■ Tørk opp sølt bensin umiddelbart.
■ Transporter og oppbevar alltid drivstoff i en beholder som er godkjent for bensin.

BLANDE BRENNSTOFFET

Se fig. 3.

■ Dette produktet drives med en totaktsmotor som må ha bensin blandet med totaktsolje. Bland blyfri bensin og totaktsolje i en ren beholder som er godkjent for oppbevaring av bensin.
- Denne motoren er godkjent for å kjøres på blyfri bensin for bilbruk, med et oktantall på 91([R + M]/2) eller høyere.
- Ikke bruk noen form for ferdigblandet bensin/smøremiddel fra bensinstasjoner, inkludert ferdigblandet bensin/smøremiddel beregnet for bruk i mopeder, motorsykler, o.l.
■ Bruk utelukkende syntetisk totaktsolje. Ikke bruk motorolje eller 2-taktsolje på utsiden som smøremiddel.
■ Bland 2% syntetisk 2-taktsolje inn i bensinen. Dette gir forholdet 50:1.

Norsk (Oversettelse av original bruksanvisning)

■ Bland brennstoffet godt ved blanding, og også før hver fylling.
■ Bland bare små kvanta. Du bør ikke blande mer enn det du regner med å bruke i løpet av 30 dager. Vi anbefaler deg å bruke en syntetisk totaktsolje som inneholder en drivstoffstabilisator.

$$ 1 \mathrm{I} + 20 \mathrm{ml} = 50:1 (2 \%) $$

$$ 2 \mathrm{l} + 40 \mathrm{ml} = 50:1 (2 \%) $$

$$ 3 \mathrm{l} + 60 \mathrm{ml} = 50:1 (2 \%) $$

$$ 4 \mathrm{l} + 80 \mathrm{ml} = 50:1 (2 \%) $$

$$ 5 \mathrm{I} + 100 \mathrm{ml} = 50:1 (2 \%) $$

FYLLE TANKEN

ADVARSEL

Kontroller at det ikke finnes brennstofflekkasjer. Hvis noen fi nnes, korriger dem før produktet tas i bruk for å unngå brann eller brannskader.

■ Rengjør overflaten rundt tanklokket for å unngå rusk i brennstoffet.
■ Løsne tanklokket forsiktig.
■ Tøm brennstoffblandingen forsiktig på tanken. Unngå sol.
■ Før du setter tanklokket på igjen, bør du inspisere og reingjøre pakningen.
- Sett på lokket igjen med én gang, og sett det godt til. Tørk opp alt brennstoffsøl. Flytt 9 m vekk fra påfyllingsstedet for drivstoff før motoren startes.

MERK: Det er normalt at det kommer røyk fra motoren under og etter første gangs bruk.

ADVARSEL

Slå alltid av motoren før fylling av drivstoff. Du må aldri fylle brennstoff på en motor som er i gang, eller som er veldig varm. Flytt 9 m vekk fra påfyllingsstedet for drivstoff før motoren startes. Du må ikke røyke.

START OG STOPP

ADVARSEL

Ikke start eller kjør motoren i rom uten god ventilasjon; innånding av eksosgasser kan drepe.

MERK: Plasser produktet på bakken. Sørg for at kuttemekanismene ikke kommer i kontakt med noe när de begynner å rotere.

1. Trykk på primerballongen 10 ganger.
   MERK: Etter 7 trykk skal drivstoffet være synlig i primerballongen. Hvis ikke, fortsett inntil drivstoffet er synlig.
2. Sett chokespaken til ⚠chokeposisjon.
3. Hold nede gasslåsen og trykk deretter gassutløseren. Lås gassen inne ved å slippe opp låseknappen til gassen. Ha et godt grep om det polstrede håndtaket med venstre hånd og dra starthåndtaket oppover med høyre hånd i en rask, fast og jevn bevegelse inntil motoren starter. Ikke dra i starterhåndtaket mer enn 4 ganger.
4. Sett chokespaken til 📀 chokeposisjon.
5. Dra starterhåndtaket inntil motoren starter. Ikke dra i starterhåndtaket mer enn 6 ganger. MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 2.
6. La motoren gå i 10 sekunder.
7. Sett chokespaken til 📋 chokeposisjon.

RBC254SESO

MERK: Plasser produktet på bakken. Sørg for at kuttemekanismene ikke kommer i kontakt med noe når de begynner å rotere.

1. Trykk på primerballongen 10 ganger.
   MERK: Etter 7 trykk skal drivstoffet være synlig i primerballongen. Hvis ikke, fortsett inntil drivstoffet er synlig.
2. Sett chokespaken til |→|chokeposisjon.
3. Hold gassperren nede. Trykk deretter gassregulatoren helt inn og trekk i startsnoren til motoren starter. Ikke dra i starterhåndtaket mer enn 4 ganger. Hold gasspjeldtriggeren trykket helt ned mens du utfører trinn 3 til 7.
4. Sett chokespaken til 📋 chokeposisjon.
5. Dra starterhåndtaket inntil motoren starter. Ikke dra i starterhåndtaket mer enn 6 ganger.
   MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 2.
6. La motoren gå i 10 sekunder.
7. Sett chokespaken til \chokeposisjon\.

Norsk (Oversettelse av original bruksanvisning)

À STARTE EN VARM MOTOR:

Se fi g. 4. (b)

RBC254SBO

MERK: Plasser produktet på bakken. Sørg for at kuttemekanismene ikke kommer i kontakt med noe när de begynner å rotere.

1. Trykk på primerballongen 10 ganger.
2. Sett chokespaken til 📋 chokeposisjon.
3. Hold nede gasslåsen og trykk deretter gassutløseren. Lås gassen inne ved å slippe opp läseknappen til gassen. Ha et godt grep om det polstrede håndtaket med venstre hånd og dra starthåndtaket oppover med høyre hånd i en rask, fast og jevn bevegelse inntil motoren starter.

RBC254SESO

MERK: Plasser produktet på bakken. Sørg for at kuttemekanismene ikke kommer i kontakt med noe når de begynner å rotere.

1. Trykk på primerballongen 10 ganger.
2. Sett chokespaken til 📋 chokeposisjon.
3. Hold gassperren nede. Trykk deretter gassregulatoren helt inn og trekk i startsnoren til motoren starter.

STARTE MOTOREN VED HJELP AV EN ELEKTRISK STARTER (VALGFRITT):

ADVARSEL

Bruk bare den elektriske starteren Ryobi OES18. Bruk av en annen starter kan skade motoren og forårsake alvorlig personskade.

ADVARSEL

Før du bruker den elektriske starteren for å starte produktet, må du lese og forstå driftshåndboken for OES18 fullt ut for å unngå feilaktig drift og alvorlig personskade.

SLIK STARTER DU EN KALD MOTOR MED ELEKTRISK STARTER (RBC254SBO)

(Se fig. 12a.)

1. Monter starterbiten i den elektriske starteren med femkantbiten vendt utover.
2. Skyv F/R-knappen mot venstre inntil femkantsymbolet vises på F/R-knappen.
3. Plasser produktet på bakken, og sørg for at strenghodet og strenglinjen ikke kommer i kontakt med noe.
4. Trykk på primerballongen 10 ganger.

MERK: Etter 7 trykk skal drivstoffet være synlig i primerballongen. Hvis ikke, fortsett inntil drivstoffet er synlig.

1. Sett chokespaken i chokeposisjon.

2. Hold nede gasslåsen og trykk deretter gassutløseren. Lås gassen inne ved å slippe opp låseknappen til gassen.

3. Hold skumhåndtaket med venstre hånd, og bruk høyre hånd til å plassere starterbitakselen i motorens akselhull. Kontroller at starterbiten har gått riktig i inngrep.

1. Trykk på og hold den elektriske starterknappen inntil motoren prøver å starte. Ikke hold den elektriske starterknappen inne i mer enn 4 sekunder.

2. Sett chokespaken i chokeposisjon.

3. Hold den elektriske starterknappen inne til motoren starter.

MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 5. Ikke gjenta prosedyren mer enn 1 gang. Hvis motoren ikke starter etter andre forsøk, se løsningsinstruksjonen for "Oversvømt motor" i "feilsøkingsavsnittet" i denne håndboken.

1. La motoren gå i 10 sekunder.

2. Sett chokespaken til 📋 chokeposisjon.

SLIK STARTER DU EN VARM MOTOR MED ELEKTRISK STARTER (RBC254SBO)

(Se fig. 12b.)

1. Monter starterbiten i den elektriske starteren med femkantbiten vendt utover.

2. Skyv F/R-knappen mot venstre inntil femkantsymbolet vises på F/R-knappen.

3. Plasser produktet på bakken, og sørg for at strenghodet og strenglinjen ikke kommer i kontakt med noe.

4. Trykk på primerballongen 10 ganger.

5. Sett chokespaken til ✗ posisjon.

6. Hold nede gasslåsen og trykk deretter gassutløseren. Lås gassen inne ved å slippe opp läseknappen til gassen.

7. Hold det isolerte skaftet med venstre hånd mens du setter startbitakselen i akselhullet på motoren med høyre hånd. Kontroller at starterbiten har gått riktig i inngrep. Hold den elektriske starterknappen inne til motoren starter.

MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 5. Ikke gjenta prosedyren mer

Norsk (Oversettelse av original bruksanvisning)

enn 1 gang. Hvis motoren ikke starter etter andre forsøk, se løsningsinstruksjonen for "Oversvømt motor" i "feilsøkingsavsnittet" i denne håndboken.

SLIK STARTER DU EN KALD MOTOR MED ELEKTRISK STARTER:

RBC254SESO

Se fig. 13. (a)

1. Monter starterbiten i den elektriske starteren med femkantbiten vendt utover.
2. Skyv F/R-knappen mot venstre inntil femkantsymbolet vises på F/R-knappen.
3. Plasser produktet på bakken, og sørg for at trimmetilbehøret ikke kommer i kontakt med noe.
4. Trykk på primerballongen 10 ganger.

MERK: Etter 7 trykk skal drivstoffet være synlig i primerballongen. Hvis ikke, fortsett inntil drivstoffet er synlig.

1. Sett chokespaken i chokeposisjon.

2. Hold gassperren nede. Trykk deretter gassregulatoren helt inn med venstre hånd og hold den helt presset gjennom trinnene 6 til 12.

3. Bruk høyre hånd til å plassere starterbitakselen i motorens akselhull. Kontroller at starterbiten har gått riktig i inngrep.

1. Trykk på og hold den elektriske starterknappen inntil motoren prøver å starte. Ikke hold den elektriske starterknappen inne i mer enn 4 sekunder.

2. Sett chokespaken i chokeposisjon.

3. Hold den elektriske starterknappen inne til motoren starter.

MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 5. Ikke gjenta prosedyren mer enn 1 gang. Hvis motoren ikke starter etter andre forsøk, se løsningsinstruksjonen for "Oversvømt motor" i "feilsøkingsavsnittet" i denne håndboken.

1. La motoren gå i 10 sekunder.

2. Sett chokespaken til 📁 chokeposisjon.

SLIK STARTER DU EN VARM MOTOR MED ELEKTRISK STARTER::

RBC254SESO

Se fig. 13. (b)

1. Monter starterbiten i den elektriske starteren med femkantbiten vendt utover.
2. Skyv F/R-knappen mot venstre inntil femkantsymbolet

vises på F/R-knappen.

1. Plasser produktet på bakken, og sørg for at trimmetilbehøret ikke kommer i kontakt med noe.

2. Trykk på primerballongen 10 ganger.

3. Sett chokespaken til posisjon.

4. Hold nede gasslåsen og trykk deretter gassutløseren. Trykk gasspjeldtriggeren helt ned med venstre hånd og hold gasspjeldtriggeren helt nede.

5. Bruk høyre hånd til å sette den elektriske starterakselen inn i akselhullet på motoren. Kontroller at starterbiten har gått riktig i inngrep. Hold den elektriske starterknappen inne til motoren starter.

MERK: Hvis motoren ikke starter, gjenta vanlig startprosedyre fra trinn 5. Ikke gjenta prosedyren mer enn 1 gang. Hvis motoren ikke starter etter andre forsøk, se løsningsinstruksjonen for "Oversvømt motor" i "feilsøkingsavsnittet" i denne håndboken.

À STOPPE MOTOREN:

Sett tenningsbryteren til "O"-posisjon (AV).

BRUKEN AV SNORTRIMMEREN

Se fig. 5-6.

RBC254SESO: Hold produktet med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket.

RBC254SBO: Hold produktet med høyre hånd på avtrekkerhåndtaket og venstre hånd på venstre håndtak.

Hold et fast grep med begge hender när redskapen brukes. Produktet må holdes i en komfortabel posisjon, med avtrekkerhändtaket i omlag hoftehøyde.

Bruk alltid produktet på full gass. Langvarig klipping på halv gass vil føre til at smøreolje drypper ut fra støydemperen. Klipp høyt gress fra toppen og ned for å unngå at gress legger seg rundt akselhuset og snorhodet, noe som kan føre til skade fra overoppheting. Hvis det vikles gress rundt strenghodet, stopper du motoren og fjerner gresset.

TIPS OM KLIPPING

Se fig. 6.

■ Ikke skyv inn i gresset som skal kuttes. Beveg produktet fra side til side og beveg deg litt framover på slutten av hvert sveip.
■ Hold produktet vippet mot området som klippes.
■ Ikke kutt i farlige områder.
■ Bruk tuppen av snoren til å klippe; ikke tving snorhodet inn i uklippet gress.
■ Ståltråd og nettinggjerder fører til ekstra slitasje på snoren og noen ganger brudd. Stener og murer, fortauer og trær kan føre til rask sliting av snoren.
■ Unngå trær og busker. Bark, trelister, kledning og

Norsk (Oversettelse av original bruksanvisning)

gjerdestolper kan lett bli skadet av snoren.

FREMF∅RING AV SNOREN

Linjefremføring reguleres ved å banke strenghodet mot gresset mens du kjører motoren på full gass.

■ Kjør motoren på full gass.
■ Dunk snorhodet mot bakken for å fremføre mer snor. Mer snor føres fram hver gang hodet dunkes. Ikke hold knasten på bakken.

BRUKEN AV KRATTKUTTEREN

Se fig. 5-6.

RBC254SESO: Hold produktet med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket.

RBC254SBO: Hold produktet med høyre hånd på avtrekkerhåndtaket og venstre hånd på venstre håndtak.

Hold et fast grep med begge hender når redskapen brukes. Produktet må holdes i en komfortabel posisjon, med avtrekkerhåndtaket i omlag hoftehøyde. Behold grepet og balansen på begge føtter. Plasser deg selv slik at du ikke risikerer å miste balansen ved tilbakeslag fra skjærebladet.

Juster skulderstroppen for å sette produktet i en komfortabel arbeidsstilling, samt for å sikre at skulderstroppen reduserer risikoen for at operatøren kommer i kontakt med bladet.

Utvis ekstrem forsiktighet när du bruker bladet med dette produktet. Bladkast er reaksjonen som kan oppstå dersom det roterende bladet treffer noe det ikke kan skjære gjennom. Denne kontakten kan före til at bladet vil stoppe for et kort øyeblikk og brått "kaste" enheten vekk fra gjenstanden det traff. Denne reaksjonen kan være kraftig nok til at brukeren mister kontrollen over redskapen. Slike reaksjoner kan oppstå uten forvarsel dersom bladet bråstopper eller blokkeres. Dette kan lettere skje i områder der det er vanskelig å se det som skal kappes over. For å gjøre arbeidet enklere og tryggere bør kratt kappes fra høyre mot venstre. Dersom du skulle treffe på en skjult gjenstand eller en tykkere trestamme vil dette kunne minimalisere bladets kastbevegelse.

TRI-ARC-KNIV

Tri-Arc-bladet er kun egnet for tykkere ugress og stilker. Når bladet blir sløvt kan det snus for å forlenge levetiden. Ikke slip Tri-Arc-kniven.

KUTTETEKNIKK - BLAD

Se fig. 6.

ADVARSEL

Bladene er meget skarpe og kan føre til skade også når de ikke beveger seg. Utvis ekstrem forsiktighet når du bruker bladet med dette produktet. Sikker bruk av dette redskapet krever at du leser og forstår denne håndboken, samt alle skilt som fi nnes på redskapet.

■ Begge hender må hele tiden benyttes for å kontrollere dette produktet. Hold et fast grep med begge hender när redskapen brukes.
■ Behold grepet og balansen på begge føtter. Plasser deg selv slik at du ikke risikerer å miste balansen ved tilbakeslag fra skjærebladet.
■ Inspiser og rydd området for alle skjulte gjenstander, som glass, steiner, betong, gjerdeelementer, wire, tre, metall, etc.
■ Bruk aldri kniver nær stier, gjerder, stolper, bygninger eller andre ubevegelige gjenstander.
■ Bruk aldri et blad etter at det har truffet en hard gjenstand uten først å inspisere for eventuelle skader. Ikke bruk dersom det oppdages skader.
■ For å gjøre arbeidet enklere og tryggere bør kratt kappes fra høyre mot venstre.

VEDLIKEHOLD

ADVARSEL

Bruk kun produsentens originale reservedeler, tilleggsutstyr og påsatser. Dersom dette ikke følges, kan det forårsake personskader, dårlig funksjon og kan annullere garantien din.

■ Klippetilbehøret må ikke bevege seg när motoren går på tomgang. Hvis dette skjer må clutchen justeres eller maskinen snarest mulig vedlikeholdes av en kvalifisert tekniker.
■ Du kan foreta justeringer og reparasjoner som er beskrevet i denne brukermanualen. For andre typer reparasjoner må maskinen leveres til et autorisert verksted.
■ Konsekvensene av manglende eller feilaktig vedlikehold kan være overdreven avleiring av karbon, noe som i sin tur kan føre til tap av ytelser og oljeoverskudd som drypper ut fra støydemperen.
- Påse at alle sikringselementer, stropper, gressutkaster og håndtak er korrekt og solid festet for å unngå fare for personskade.

Norsk (Oversettelse av original bruksanvisning)

VEDLIKEHOLDSPLAN

Kontroller om festeenhetn er strammet helt til	Før hver gangs bruk
Kontroller: Klippetilbehøret må ikke bevege seg når motoren går på tomgang. ^2	Før hver gangs bruk
Sjekk drivstoffslangen Før hver	gangs bruk
Sjekk alle slangetilkoblinger Før hver gangs bruk
Rengjør drivstofftanken og -fi lteret ^1	Hver 3. måned eller 50 timers drift
Skifte ut drivstoffi lter ^1	Hvert år eller etter 300 timers drift
Kontroller at bensintanklokket og bensintankens dampventil (hvis montert) ikke lekker	Før hver gangs bruk
Rengjør luftfi lteret. Hver 25 driftstime
Skift luftfi lteret	Hvert år eller etter 300 timers drift
Rengjør eller juster tennpluggen	Hver 6. måned eller 100 timers drift
Skifte ut drivstofffilter	Hvert år eller etter 300 timers drift
Rengjør gnistfangeren Hver 25 driftstime
Erstatt med en ny gnistfanger.	Hvert år eller etter 300 timers drift
Rengjøring av eksosporten eller lyddemperen	Hver 25 driftstime

1 Disse prosedyrene bør bare utføres av et autorisert servicesenter.
2 Hvis dette kravet ikke oppfylles, ta kontakt med et autorisert servicesenter for reparasjon eller justering.

SNORERSTATNING

Se fig. 9.

■ Påse at enheten er slått av
■ Bruk en monofilamentsnor med 2,4mm diameter.
■ Skjær en bit av snoren i en lengde på ca. 6 m.

av snorhodet og skyv inntil snoren kommer ut av snorhullet på den andre siden. Fortsett å skyve snoren gjennom snorhodet inntil midtseksjonen av snoren er inne i snorhodet og snoren utenfor snorhodet er jevnt fordelt på hver side.

■ Drei knotten på trimmerhodet med klokken for å vikle strengen.
■ Vind opp snoren inntil ca. 20cm av snoren stikker ut av snorhodet.

KNIVBESKYTTER

Se fig. 8.

Sett alltid bladbeskytteren på bladet når enheten ikke er i bruk. Bladbeskytteren har klips rundt kantene som festes til bladet og holder den på plass. Bruk hansker og vær forsiktig når du behandler bladet.

MERK: Fjern alltid bladbeskytteren før du bruker enheten. Dersom den ikke fjernes kan bladbeskytteren bli kastet ut när bladet begynner å rotere.

RENGJ∅RING AV EKSOSPORTEN ELLER LYDDEMPEREN

Avhengig av hvilken type brennstoff som brukes, oljetype og blandingsforhold og/eller bruksbetingelsene, kan ekshaustporten og lyddemperen bli blokkert av sot og koksing. Hvis du opplever effekttap med ditt bensindrevne verktøy kan det være nødvendig å fjerne disse avleiringene for å gjenopprette ytelsene.

GNISTFANGER

Det anbefales å rengjøre eller erstatte gnistfangeren etter hver 25. times bruk for å sikre at utstyret skal fungere tilfredsstillende. Ginstfangeren kan være på forskjellige steder avhengig av modell kjøpt. Ta kontakt med ditt nærmeste serviceverksted for å få greie på hvor gnistfangeren er plassert på din modell.

MONTERING AV HENGERLOKKET

RBC254SESO Se fig. 10.

For å bruke hengerlokket, trykk inn knappen og plasser hengelokket over den nedre enden av tilbehørsskaftet. Roter lokket litt fra side til side inntil knappen er låst på plass.

MERK: Det sekundære hullet i tilbehørsskaftet kan også brukes til hengeformål.

REINGJ∅RE LUFTFILTERET

RBC254SESO Se fig. 12

RBC254SBO Se fig. 11

For tilfredsstillende ytelser og lang levetid, hold luftfilteret rent.

Norsk (Oversettelse av original bruksanvisning)

■ Påse at enheten er slått av
■ Fjern luftfilterdekslet.
■ Fjern luftfilteret og rengjør det med varmt såpevann.
■ Skyll og la luftfilteret tørke fullstendig.
■ Drypp to dråper smøreolje inn i luftfilteret.
■ Erstatt luftfilteret (passer bare en vei).
■ Erstatt luftfilterdekslet.

MERK: For å oppnå best ytelse skal luftfilteret byttes en gang i året.

LOKK TIL DRIVSTOFFTANK

ADVARSEL

Et tanklokk som lekker representerer brannfare og må skiftes umiddelbart.

Tanklokket inneholder et ikke utskiftbart fi liter og en kontrollventil. Et tett filter vil føre til reduserte motorytelser. Dersom ytelsene forbedres når tanklokket løsnes, kontroller om ventilen er ødelagt eller om fi literet er tett.

Tennpluggen er laget av metall. Denne blir veldig varm etter at motoren har stoppet. For å unngå personskade må du la motoren kjøles ned før du tar av tennpluggens metallhette.

MERK: Motoren går med en Champion RCJ-6Y tennplugg med en elektrodeavstand på 0,63 mm. Bruk kun den modellen som anbefales og skift tennpluggen én gang i året.

1. Stopp motoren.
2. Hold i fremre del av beskyttelseshetta (av gummi) og trekk den av huset.
3. Trekk beskyttelseshetta oppover for å frigjøre kroken.
4. Vri tennpluggens metallhette vekselvis med og mot klokka, og trekk den bort fra tennpluggen.
5. Løsne tennpluggen ved å dreie den mot venstre med en fastnøkkel. Skift ut den gamle tennpluggen med en ny. Sett tennpluggens metallhette og beskyttelseshetta av gummi tilbake på plass.

Norsk (Oversettelse av original bruksanvisning)

FEILS∅KING

DERSOM IKKE DISSE L∅SNINGENE L∅SER PROBLEMET MÅ ET AUTORISERT SERVICESENTER KONTAKTES.

Problem Mulig årsak Løsning
Motoren starter ikke. Ingen gnist. Mulig skade på tennpluggen. Ta den ut og se etter smuss og sprekker. Skift ut med en ny tennplugg.Tom for drivstoff. Trykk på primer-kolben til kolben er full av drivstoff. Hvis kolben ikke fylles, vil hovedfyllesystemet blokkert. Ta kontakt med et serviceverksted. Hvis primer-kolben fylles, kan det være motoren er oversvømmet. Fortsett da til neste punkt.Motoren ble druknet. Fjern tennpluggen, snu så enheten inntil spakpluggrommet peker nedover. Sett chokspaken i posisjon og dra i starterhåndtaket 10 – 15 ganger. Dette vil fjerne overfl ødig brennstoff fra motoren. Fjern eventuell drivstoff på produktet. Rens og monter pluggen igjen. Fjern alt drivstoff som er sølt og legg det minst 9 m unna motoren før du restarter. Trekk i starteren tre ganger med chokeskiven i stillingen . Hvis motoren ikke starter, sett chokespaken til og gjenta vanlig startprosedyre. Hvis motoren fremdeles ikke vil starte, gjentar du prosedyren med en ny tennplugg.Nå er startwiren hardere å dra i enn når den var ny.Gammel bensin. Bruk bare friskt drivstoff blandet med anbefalt olje.Drivstoff som er mer enn 30 dager gammel vil kunne hindre at maskinen starter.
Motoren starter, men vil ikke akselerere.	Det tar omkring tre minutter før motoren er varm.	La motoren varmes helt opp. Hvis motoren ikke akselererer etter tre minutter, må du kontakte et serviceverksted.
Motoren starter men kjører kun på halv choke.	Forgasseren må justeres. Ta kontakt med et serviceverksted.
Motoren når ikke full fart, og ryker mer enn vanlig.	Kontroller oljeblandingen i brennstoffet.Luftfilteret er urent. Rengjør luftfilteret. Se “Vedlikehold – Reingjøre luftfilteret” ovenfor i denne håndboken.Gnistfangeren er skitten. Ta kontakt med et serviceverksted.
Motoren starter og kjører, men vil ikke gå på tomgang.	Tomgangsskruen på forgasseren må justeres.	Ta kontakt med et serviceverksted.
Bladet fortsetter å rotere ved tomgangsturtall.	Forgasseren må justeres. Ta kontakt med et serviceverksted.

Norsk (Oversettelse av original bruksanvisning)

Tråden vil ikke gi ut. Tråden sitter fast i seg selv. SmøreIkke nok tråd på spolen. Installer flere linjer. Se “Vedlikehold” nedenfor i denne håndboken.Tråden er for kort grunnet mye bruk.Tråden floket på spolen. Fjern tråden fra spolen og spol opp på ny . Se “Vedlikehold” nedenfor i denne håndboken.Motorhastighet for lav. Linjeavstand ved full gass.

med silikonspray.Trekk tråden mens du vekselvis trykke ned på og slipp støtshodet .Se “Vedlikehold” nedenfor i denne håndboken.

– Normal slid på reservedele

– normalt slitage av reservdelar

I tillegg til eventuelle lovbestemte rettigheter som følger av kjøpet, er dette produktet dekket av en garanti som angitt nedenfor.

1. Garantiperioden er 24 måneder for konsumenter og gjelder fra den datoen som produktet ble kjøpt. Denne datoen skal dokumenteres med en faktura eller annet kjøpsbevis. Produktet er designet og beregnet kun til konsument- og privat bruk. Så det gis ingen garanti ved profesjonell eller kommersiell bruk.

2. For en del av utvalget av hageverktøy (AC/DC) er det mulighet til å utvide garantiperioden i den perioden som er beskrevet ovenfor ved bruk av registreringen på nettsidene www.ryobitools.eu. Kvalifiseringen av verktøyene for en utvidelse av garantiperioden er tydelig vist i butikker ogTeller på pakningen / og finnes innen produktdokumentasjonen.

Sluttbrukeren må registrere sine nylig anskaffede verktøy online innen 30 dager etter kjøpsdato. Sluttbrukeren kan registrere seg for den utvidede garantien i sitt land hvis det er opplistet på online registreringsskjemaet der dette alternativet er gyldig. Videre må sluttbrukere gi sitt samtykke til oppbevaring av dataene som kreves for å gå online, og de må godta vilkår og betingelser. Registreringsbekreftelsen, som sendes ut på e-post, og den originale fakturaen som viser kjøpsdato, vil tjene som bevis for den utvidede garantien.

1. Garantien dekker alle defekter i produktet under garantiperioden på grunn av defekter i utførelse eller materiale på kjøpsdato. Garantien er begrenset til å reparere og/eller erstatte og inkluderer ikke noen andre forpliktelser, inkludert, men ikke begrenset til, tilfeldige eller følgesmessige skader. Garantien er ikke gyldig hvis produktet har blitt misbrukt, brukt på annen måte enn det som beskrives i bruksanvisningen eller er koblet til på feil måte. Denne garantien gjelder ikke for:

- enhver skade på produktet som er resultat av utilstrekkelig vedlikehold - ethvert produkt som har blitt endret eller modifisert

- ethvert produkt der de originale identifiseringsmerkene (varemerke, serienummer) har blitt uleselig, er endret eller fjernet

– enhver skade som forärsakes av ikke-overholdelse av instruksjonshändboken

– ethvert produkt som har blitt forsøkt reparert eller av en ikke-kvalifisert fagperson eller uten tidligere autorisasjon fra Techtronic Industries.

- ethvert produkt tilkoblet feil strømforsyning (ampere, spenning, frekvens) - ethvert produkt som brukes med feil drivstoffblanding (drivstoff, olje, prosentandel olje)

- enhver skade som er forårsaket av eksterne påvirkninger (kjemiske, fysiske, støt) eller fremmede stoffer

– normal slitasje og slitereservedeler

– feil bruk, overbelastning av verktøyet

- bruk av ikke-godkjent tilbehør eller deler

– Eventuelle periodiske justeringer av eller vedlikeholdsrengjøring av forbrennere

- Komponenter (deler og tilbehør) som er underlagt naturlig slitasje, inkludert, men ikke begrenset til bulkknotter, drivreimer, clutch, blader på hekketrimmere eller gressklippere, seler, kabelspjeld, karbonbørster, strømledning, kniver, feltpakninger, heispinner, blåsevifter, blåse- og vakuumslanger, vakuumpose og reimer, førerstenger, sagkjeder, strømper, koblingsmonteringer, spraydyser, hjul, spraystenger, indre spoler, ytre spoler, kuttelinjer, tennplugger, luftfiltre, gassfiltre, mulchingblader osv.

1. For service må produktet sendes eller fremlegges for en RYOBI-autorisert servicestasjon opplistet for hvert land i den følgende listen over servicestasjonsadresser. I noen land sender den lokale RYOBI-forhandleren produktet til RYOBI serviceorganisasjonen. Ved å sende et produkt til en RYOBI servicestasjon skal produktet være sikkert pakket uten noe farlig innhold, slik som bensin, merket med senderens adresse og fulgt av en kort beskrivelse av feilen.

2. En reparasjon/erstatning under denne garantien er gratis. Den utgjør ingen forlengelse eller en ny start av garantiperioden. Utvekslede deler eller verktøy blir vår eiendom. I noen land vil leveringskostnader eller frankering måtte betales av senderen. Dine lovbestemte rettigheter som oppstår fra kjøp av verktøyet forblir uberørte.

3. Denne garantien er gyldig i EU, Sveits, Island, Norge, Liechtenstein, Tyrkia og Russland. Utenfor disse områdene ta kontakt med din autoriserte RYOBI-forhandler om en annen garanti gjelder.

AUTORISERT SERVICESENTER

For à finne et autorisert servicesenter i nærheten, gå til http://no.ryobitools.eu/header/service-and-support/service-agents.

Herved erklærer vi at produktet

Gresstrimmer/Ryddesag

Merke: Ryobi

Modellnummer: RBC254SESO/RBC254SBO

Serienummerserie:

RBC254SESO: 46207201000001-46207201999999

RBC254SBO: 46207301000001-46207301999999

er i samsvar med følgende europeiske direktiver og harmoniserte standarder

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC etter siste

endring 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN

ISO 3744:2010

Målt lydeffektnivå: 107.2 dB (A)

Garantert lydeffektnivá: 109 dB (A)

Metode for vurdering av konformitet til tillegg V Direktiv 2000/14/EC endret

ved 2005/88/EC

Floyd Jeffrey Nesom (BSME)

Seniorleder ingeniøravdeling
