BRUKSANVISNING 129LK HUSQVARNA

Montering av loopholetag

• Snapp loophandtaget over riggroret. Observera att loophandtaget maste monteras mellan pilmarkeringarna pa riggroret.

Montering av skärutrustning

Rengöring av luftfilter

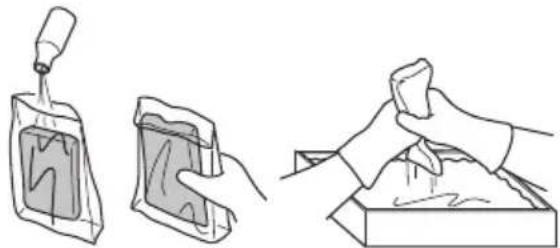

Inoljning av luftfilter

Kontroller, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer.

Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og

GENERELLE SIKKERHEDSINSTRUKTIONER

kontrolier, at skareudstyret standser, og at det forbliver i stilstand. Hvis skareudstyret roterer med gasreguleringen i tomgangsstilling, kal karburatorenstomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Transport og opbevaring

Graestrimning med trimmerhoved

Trimming

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En södan kontakt kan medføre skader og slitage pa trimmerhovedet.

Fejning

Rengør filteret after 25 timers drift eller oftere, hvis forholdene er usaedvanligt støve.

EF-overensstemmelseserklæring

Udstederens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone].

Ronnie E. Goldman, Teknisk direktør. (Autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentation.)

Symboler på maskinen og/eller i bruksanvisningen:

ADVARSEL! Ryddesager, buskryddere og trimmere kan vare farlige!

Uforsiktig aller feilaktig bruk kan resultere i alvorlige skader aller dodsfall forBrukeren aller andre.Det er svertvikig at du leser og forstar innholdet i Brukerhandboken.

Les noye gjennom
bruksanvisingen og forsta
innholdet fdr du brukermaskinen.

Bruk alltid:

Vernehjelm dersom det kan foreligge fare for fallende gjenstander.

Godkjent hørselsvern
Godkjent oyevern

Maks. turtall pa utgaende aktel, o/min

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Se opp for gjenstander som slynges ut og rikosjetterer. (129L, 129LK)

Se opp for gjenstander som slynges ut og rikosjetterer. (129C)

Bruker av maskinen skal sorge for at\ ikke mensesker eller dyrkommen\ nærmere enn 15 meter mens arbeidet\ pagår.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide stvler.

Pilmarkeringer som angir grenser for handtaksfestets plassering.

Stoyutslipp til omgivelsene ifolge EFsdirektiv. Maskinens utslipp angis i kapitlet Tekniske data og pa klistremerke.

Øvrige symboler/klistremerker angitt pa maskinen gjelder spesifikke krav for sertifiseringer pa visse markeder.

Motoren slas av ved at stoppekontakten fores til stoppstilling. OBS! Stoppekontakten gar automatisk tilbake til startstilling. For a unnga ufrivillig start, ma derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

Bruk alltid godkjente vernehansker.

Innhold Før start mA man legge merke til

SYMBOLFORKLARING

Symboler pa maskinen og/eller i
bruksanvisningen: 71

INNHOLD

Innhold 72
Førstma man legge merke til folgende: 72

INNLEDNING

Kjarekunde 73

HVA ER HVA?

Hva er hva pa trimmeren? 74

GENERELLE SIKKERHETSINSTRUKSJONER

Viktig 75
Personlig verneutstyr 75
Maskinens sikkerhetsutstyr 76
Skjareutstyr 78

MONTERING

Montering av loophandtak 79
Montering og demontering av delbart riggrr 79
Montering av skjaereutstyr 80
Montering av trimmerbeskyttelse og trimmerhode 80
Montering av trimmerbeskyttelse og trimmerhode 80

BRENNSTOFFHÄNDTERING

Brennstoffskerhet 81
Brennstoff 81
Fylling av brennstoff 82

START OG STOPP

Kontroll for start 83
Start og stopp 83

ARBEIDSTEKNIKK

Generelle arbeidsinstruksjoner 85

VEDLIKEHOLD

Forgasser 87
Lyddemper 87

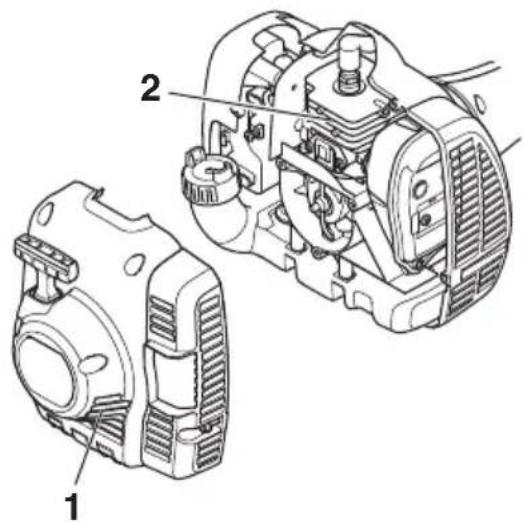

Kjolesystem 87

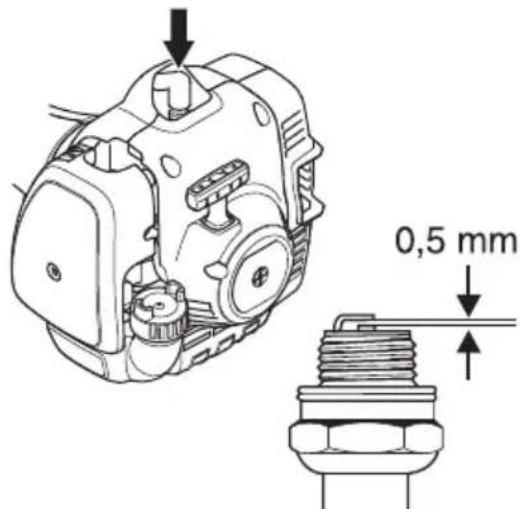

Tennplugg 88
Delbart riggror 88
Lufffilter 88
Vedlikeholdsskjema 90

TEKNISKE DATA

Tekniske data 91
EF-erklaring om samsvar 93

folgende:

Les nye gjennom bruksanvisingen.

ADVARSEL! Langvarig ekspondering overfor stoy kan gi varige horselsskader. Bruk derfor alltid godkjent horselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon ma ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. U autorisierte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall forBrukeren uller andre.

ADVARSEL! En ryddesag, buskrydder aller trimmer som brukes uforsiktig aller feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader aller dodsfall for brukeren aller andre. Det er meget viktig at du leser og forstar innholdet i donne bruksanvisingen.

Kjarekunde

Gratulerer med ditt valg om Å kjoep et Husqvarna-product! Husqvarna har aner som gå tilbake til 1689, da kong Karl XI fikk oppfert en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benytitet til a produsere vannkraft og pa den maten utgjorde et vannkraftverk. I de mer enn 300 ar Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjokkenmaskiner, symaskiner, sykker, motorsykler m.m. I 1956 ble den Forste motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er pa dette omraret Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som hoyeste prioritet. Forretningsideen er a utvikle, produsere og markedsfere produitter til skogs- og hagebruk samt byggog anleggsindustrien. Husqvarnas mal er ogsa a vare i forkant nar det gjelder ergonomi, brukervennlight, sikkerhet og miljotenkning, og det er derfor det er utviklet en rekke finesser for a forbredre Produktene pa disse omradene.

Vi er overbevist om at du vil sette pris på vårt produits kvalitet og yteevne i lang tid fremover. Et kjop av et av vare produiter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjopt hos en av vare autoriserte forhandlere, sö spør dem etter nærmeste serviceverksted.

Vi haper du vil bli fornoyd med maskinen din og at den vil vare din ffolgesvenn i lang tid fremover. Husk at denne brauksanvisingen er et verdipapir. Ved a folge dens innhold (bru, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og ogsa oke dens bruktverdi. Sorg for a overlate brauksanvisingen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider lopende med a videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

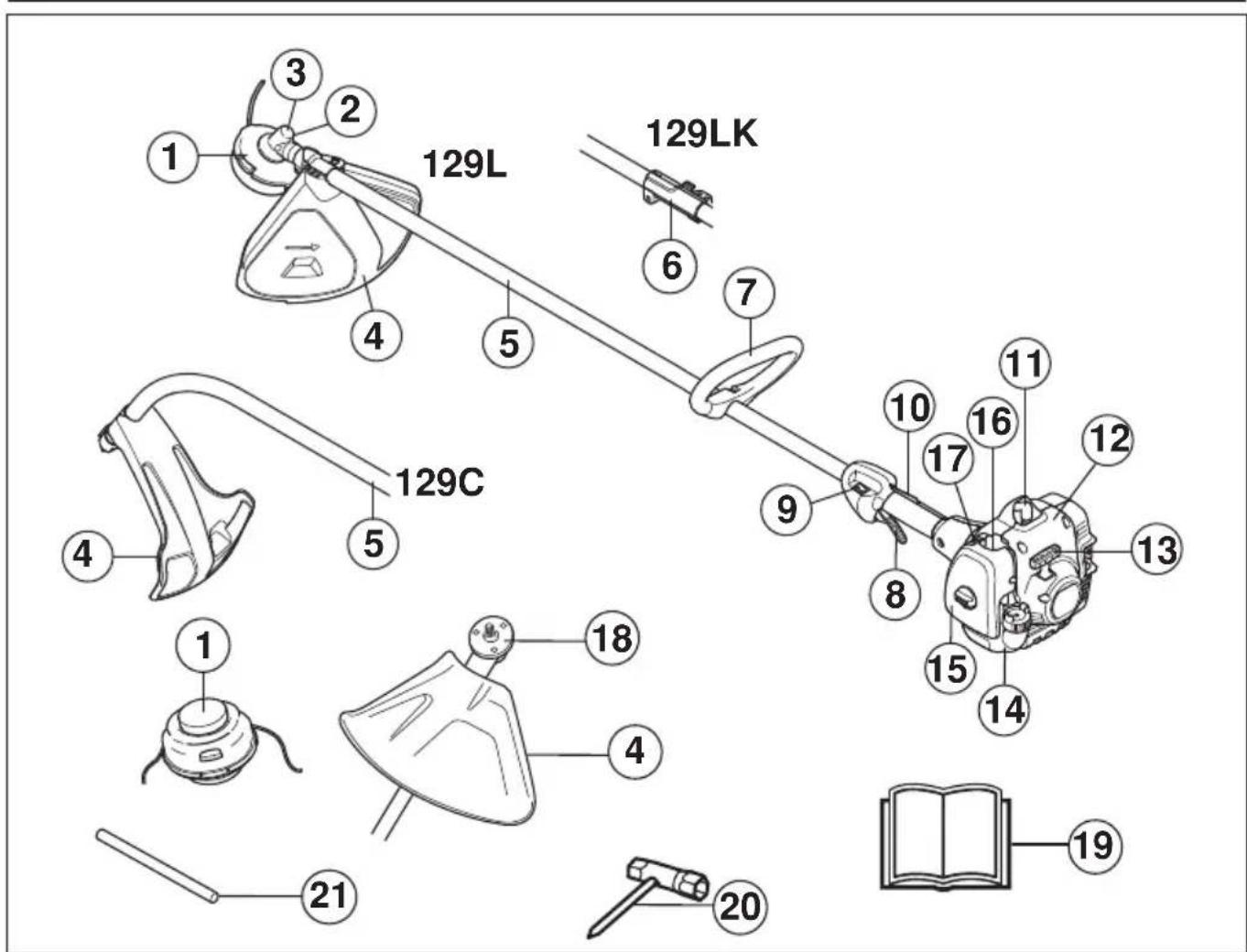

HVA ER HVA?

Hva er hva pa trimmeren?

1 Trimmerhode
2 Pafylling av smoremiddel, vinkelgir
3 Vinkelgir
4 Vern for skjaereutstyr
5 Riggror
6 Riggrorkoping
7 Loophandtak
8 Gassregulator
9 Stoppbryter
10 Gassregulatorsperre
11 Tennplugghette og tennplugg

12 Startmotor
13 Starthandtak
14 Brennstofftank
15 Luftfilterdeksel
16 Brennstoffpumper
17 Chokeregulator
18 Medbringer
19 Bruksanvisning
20 Kombinokkel
21 Lasepinne

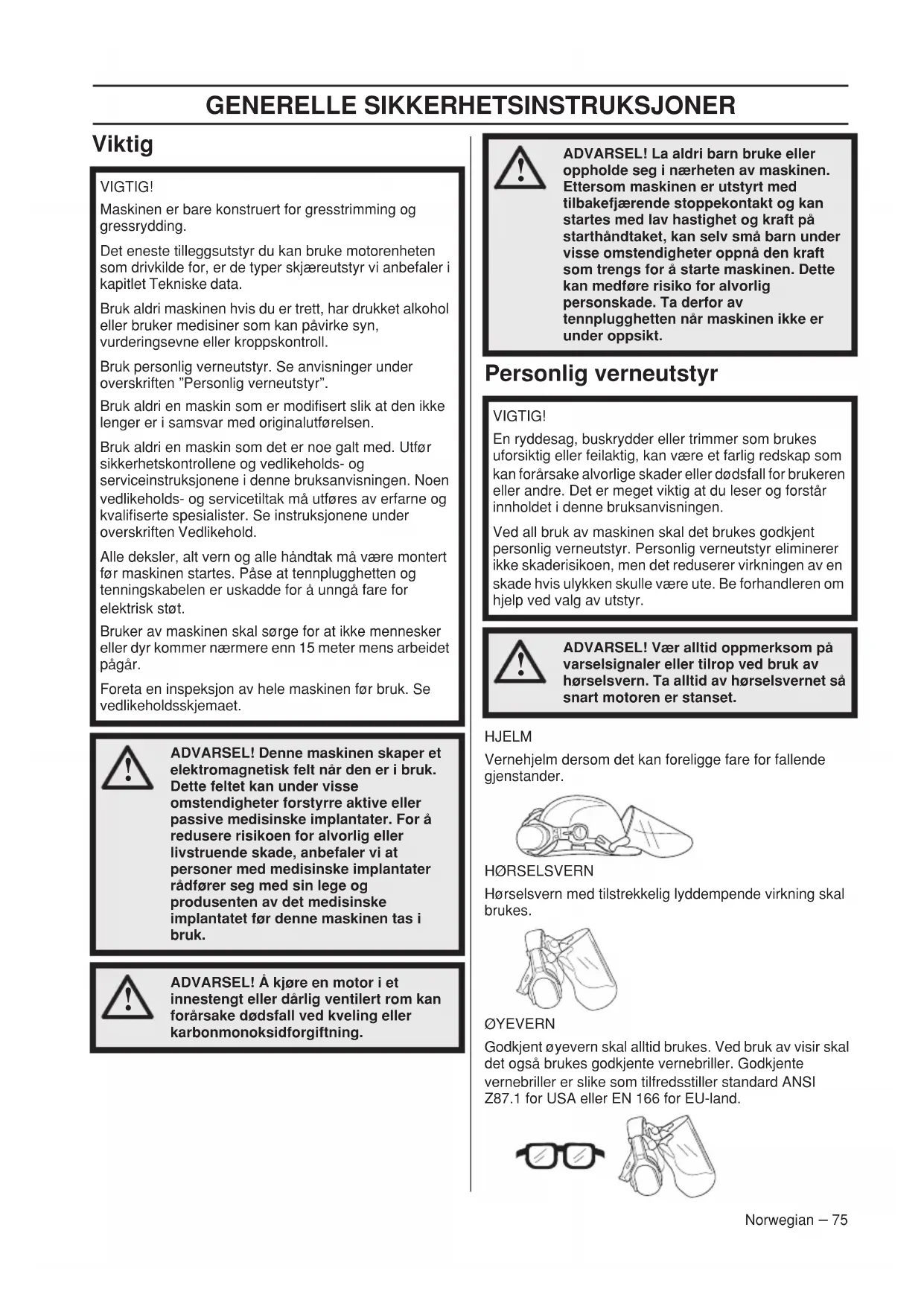

GENERELLE SIKKERHETSINSTRUKSJONER

Viktig

VIGTIG!

Maskinen er bare konstruert for gresstrimming og gressrydding.

Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de typer skjaereutstyr vi anbefaler i kapitlet Tekniske data.

Bruk aldri maskinen hvis du er trett, har drukket alkohol.
eller bruker medisiner som kan pavirke syn,
vurderingsevne aller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri en maskin som er modifisert sik at den ilke lenger er i samsvar med originalutforelsen.

Bruk aldri en maskin som det er noe galt med. Utfor sikkerhetskontrollene og vedlikeholds- og serviceinstruktjone i donne bruksanvisningen. Noen vedlikeholds- og servicetiltak ma utfores av erfarne og kvalifiserte spezialister. Se instruktjone under overskriften Vedlikehold.

Bruker av maskinen skal sorge for at/DD mennesker.
eller dyr kommer naermere enn 15 meter mens arbeitet
pagar.

Foreta en inspeksjon av—hele maskinen før bruk. Se vedlikeholdsskjemaet.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt nár den er i bruk. Dette feltet kan under visse omstendigheter forstyre aktive eller passive medisinske implantater. For a redusere risikoen for alvorlig ullivstruende skade, anbefaler vi at personer med medisinske implantater rädförer seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Å kjare en motor i et innestengt eller)darlig ventilert rom kan forarsake dodsfall ved kveling ellkarbonmonoksidforgiftning.

ADVARSEL! La aldri barn bruke erler oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjarende stoppekontakt og kan startes med lav hastighet og kraft pa starthandtaket, kan selv sma barn under visse omstendigheter oppna den kraft som trengs for a starte maskinen. Dette kan medfrole risiko for alvorlig personskade. Ta derfor av tennplugghenrnr maskinen icke er under oppsvikt.

Personlig verneutstyr

VIGTIG!

En ryddesag, buskrydder ell er trimmer som brukes uforsiktig ell feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader ell dodsfall forBrukeren ellere. Det er meget viktig at du leser og forstar innholdet i donne braksanvisingen.

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer icke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle vare ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom pa varselsignaler eller tilrop vedBruk av hørsvern. Ta alltid av hørsvernet sa snart motoren er stanset.

HJELM

Vernehjelm dersom det kan foreligge fare for fallende gjenstander.

HORSELSVERN

Horselsvern med tilstrekkelig lyddempende virkning skal brukes.

OYEVERN

Godkjent øyevern skal alltidBrukes.Ved bruk av visir skal det ogsa brukes godkjente vernebriller.Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA ell er EN 166 for EU-land.

00

GENERELLE SIKKERHETSINSTRUKSJONER

HANSKER

Hansker skal brukes ved behov, f eks ved montering av skjaereutstyr.

STØVLER

Bruk sklisikre og solide stvler.

KLAER

Klaerne ma vare av materiale som taler riving, unng brauk av altfor vide klaer som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. IkkeBruksmykker, kortbukser eller sandaler, og g icke barbent. Pase at hareit icke henger nedenfor skuldrene.

FORSTEHEJELPSUTSTYR

Forstehjelpsutstyr ma alltid finnes for handen.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utforer kontroll og vedlikehold for a vare sikker pa at utstyret fungerer. Se kapitlet Hva er hva? for a se hvor disse delene er plassert pa din maskin.

Maskinens levetid kan forkortes og risikoen for ulykker kan oke dersom vedlikehold av maskinen ikke utføres på riktig mæte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trengerytterligere opplysninger.

VIGTIG!

All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, ma du oppsøke et serviceverksted. Kjop avøreprodukter garanterer at du kan fæ utførnt en fagmessig reparasjon og service. Hvis maskinen ikke er kjopt hos en av're sericefaghandlere, sa spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskrevet i dette avsnittet. Hvis maskinen ikke bestar alle kontrollene, på serviceverksted oppsokes for reparasjon.

Gassregulatorsperre

Gassregulatorsperren er konstruert for a hindre at gassregulatoren aktiveres ufrivillig. Nár sperren (A) trykkes ned i handtaket (= nár man holder rundt handtaket), frikuples gassregulatoren (B). Nár grepet rundt handtaket slippes, tilbakestilles bade gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av haverande. Denne posisjonen innebaerer at gassregulatoren automatisk lases pa tomgang.

Kontroller at gassregulatoren er latent tomgangsstilling nargassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den gartilbake til sin opprinnelige stilling när den slippes.

Kontroller at gassregulatoren og gassregulatorsperren garlett og at returfjærsystemet fungerer.

Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at

GENERELLE SIKKERHETSINSTRUKSJONER

Stopbryteren skal brukes for á slá av motoren.

Start motoren og kontroller at motoren blir slatt av nár stoppbryeren fores til stoppstilling.

Vern for skjareutstyr

Denne skjermen skalhindre at lose gjenstanderslynges ut motBrukeren. Skjermen hindrer ogsa Brukeren i a komme ikontaktmed skjaereutstyret.

Kontroller at vernet er uskadd og fritt for sprekkdannelser.
Skift vernet hvis det er blitt utsatt for slag eller har sprekker.

Bruk alltid anbefalt vern for det spesifikke skjaereutstyret. Se kapitlet Tekniske data.

ADVARSEL! Skjæreutstyr på不经 under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

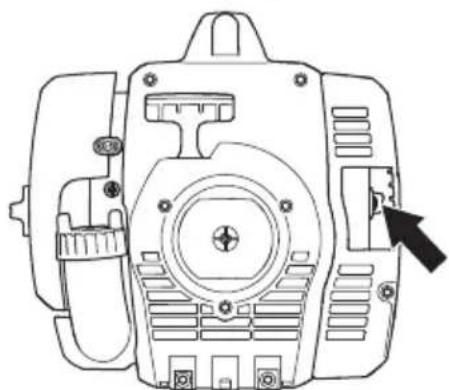

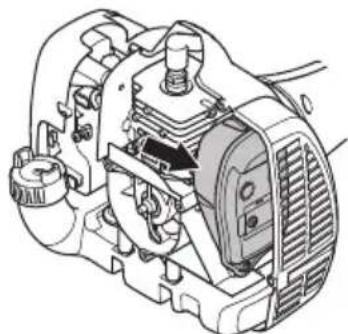

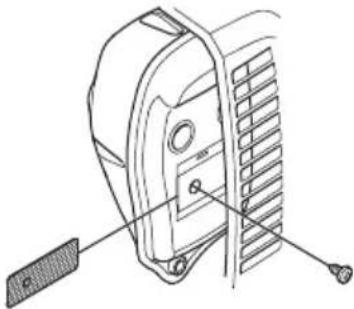

Lyddemper

Lyddemperen er konstruert for a gi et lydniva som er sa lavt som mulig, og for a lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er onsak konstruert for a redusere de skadelige stoffene i avgassene.

I land med varmt og tort klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et sakalt gnistfangernett. Kontroller om lyddemperen pa din maskin har et slikt nett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, ma dette rengjores regelmessig. Et tilstoppet nett forer til at motoren gär varm med alvorlig motorskade som fge.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjaring. Beroring kan gi brannskader paHUDen.Var oppmerksom pabrannfaren!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan vare kreftfremkallende. Unnga Kontakt med disse elementene dersom lyddemperen blir skadd.

ADVARSEL!Husk at:

Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann. Start derfor aldri maskinen innendors aller i nærhen av lettantennelig materiaie!

Skjæreutstyr

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjareutstyr:

• Oppnár maksimal skjaereytelse.
• Øker skjaereutstyretts levetid.

VIGTIG!

Bruk bare skjaereutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig träddiameter.

ADVARSEL! Stans alltid motoren før du foretar arbeid pa skjæreutstyret. Dette fortsetter a rotere ogsa etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset welt, og ta ledningen av tennpluggen før du begyninger noe arbeid pa det.

ADVARSEL! Feilaktig skjareutstyr kan oke risikoen for ulykker.

Trimmerhode

VIGTIG!

Pass alltid pa at trimmertråden lindes hardt og jevnt rundt trommelen, ellers oppstår det helsinki vibrasjoner i maskinen.

• Bruk bare de trimmerhoder og trimmertråder som anbefales. De er utprøvd av produsenten for á passet til en viss motorstørrelse. Dette er spesielt viktig;nár et helautomatisch trimmerhode brukes. Bruk kun anbefalt skjæeutstyr. Se kapitlet Tekniske data.

• Generelt krever enindre maskin sma trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertrad ma motoren slynge ut traden radielt fra trimmerhedet samtidig som den ma mote motstanden fra gresset.
• Trädens lengde er ogsa viktig. En lengre trad krever større motorstyrke enn en kort ved samme diameter på traden.
• Se etter at kniven som sitter pa trimmerdekselet er intakt. Den brukes til a skjaere av traden i riktig lengde.
• For à fá lenghtre levetid pá traden, kan den legges i vann et par dogn. Träden blir da seigere og holder lenger.

MONTERING

Montering av loophandtak

• Snepp loophandtaket over riggrøret. Legg merke til at loophandtaket ma moneres mellom pilmarkeringene på riggrøret.

• Monter bolt, klemmeplate og vingemutter som vist pa bildet. Trekk til vingemutteren.

Montering og demontering av delbart riggrør

(129LK)

Montering:

Løsne koplingen ved á dreie på skruegrepet.
- Rett inn knasten pa tilbehoret (A) etter pilen pa koplingen (B).

• Skyv tilbehoret inn i koplingen til tilbehoret smekker pa plass.

Montering av skjæreutstyr

ADVARSEL! Skjæeutstyr mA ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig persökade.

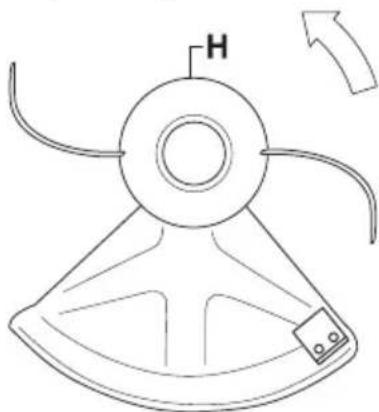

Montering av trimmerbeskyttelse og trimmerhode

(129L, 129LK)

• Monter trimmerskjerm (A) til arbeid med trimmerhode. Trimmerskjermen/kombivernet hektes pa festet pa riggraret og festes med 1 skrue (L).

• Monter medbringeren (B) på den utgående aktelsen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
• For lasepinnen (C) inn i hullet sik at akt Selen Iaes.
• Skru på trimmerhodet/plastknivene (H) mot rotasjonsretningen.

• Demontering skjer i omvendtrekkefolge.

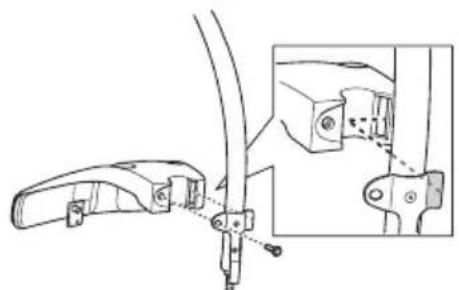

Montering av trimmerbeskyttelse og trimmerhode

(129C)

• Installer beskyttelsen som vist på figuren. Trekk godt til.

• Hold fast stovkoppen med skiftenokkel for a unnga at aktensen roterer.
  Gjeng trimmerhodet pa aktelen.

Brennstoffsikkerhet

Start aldri maskinen:

1 Hvis du har sølt brennstoff pa den. Tørk opp alt sol og la bensinrestene fordampe.
2 Hvis du har solt brennstoff pa deg selv eller klaerne dine, skift klær. Vask de kroppsdeler som har vaert i kontakt med brennstoff. Bruk sape og vann.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke pa lekkasje fra tanklokk og brennstoffledninger. Hvis det oppstar en lekkasje, kan du kontakte serviceverkstedet.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff sik at det ikke er fare for at en eventuell lekkasje og dampkommen i kontakt med gnister eller øpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strombrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff ma det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoffanken tommas. Hør med naermeste bensinstasjon hvor du kan blk vitt overflodig brennstoff.
• Pase at maskinen er ordentlich rengjort og at fullstendig service er utfør før langtids oppbevaring.
• Skjaereutstyrets transportbeskyttele skal alltid vare montert under transport eller oppbevarring av maskinen.
• Sikre maskinen under transport.
  For a unnga ufrivillig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen ici er under tilsyn og ved alle servicetiltak som forekommer.

ADVARSEL! Vær forsiktig ved handtering av brennstoff. Husk brann-, eksplosjonsog innandingsfare.

Brennstoff

OBS! Maskinen er utstyrt med en totaktsmotor, og ma alltid kjores pa en blanding av bensin og totaktsolje. For a sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes mals noyaktig. Ved blanding av sma mengder brennstoff vil selv sma feil i oljemengden virke kraftig inn pa blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innanding og hudkontakt. Vær derfor forsiktig ved handtering av bensin og sorg for god ventilasjon ved bensinhandtering.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren.

Der miljotilpasset bensin, sakalt alkylatbensin, er tilgengelig, skal sik brukes.

Drivstoff med etanolbanding E10 kan brukes (maks. 10 % etanolbanding). Bruk av hoyere etanolbandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.

Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppsta sakalt banking. Dette medforer økt motortemperatur, som kan resultere i alvorlige motorhavarier.
- Ved arbeid med kontinuerlig huye turtall anbefales hoyere oktantall.

Totaktsolje

• For Beste risultat og yteevne, bruk HUSQVARNA totaks motorolje som er lagd spesielt for vare luftkjolte totaksmotorer.
• Bruk aldri totaktsolje beregnet til vannkjolte pahengsmotorer, sakalt outboardoil (med betegnelsen TCW).
• Bruk aldri olje beregne t firetaksmotorer.
• Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.
• Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolje.

1:33 (3 %) med andre oljer lags for luftkjolte totaksmotorer klassifisert for JASO FB/ISO EGB.

Bensin, liter	Totaktsolje, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

BRENNSTOFFHÄNDTERING

Blanding

Bensin og olje ma alltid blandes i en ren beholder som er godkjent for bensin.
Begynn alltid med a helle i halvparten av bensen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll pa resten av bensen.

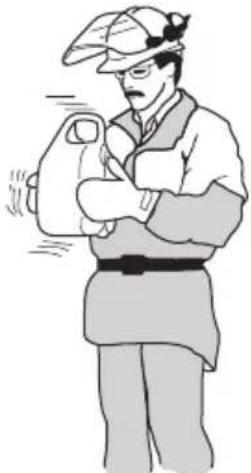

- Bland (rist) brennstoffblandingen omhyggelig før den fylles over pa maskinens brennstofftank.

• Bland ikke drivstoff for mer enn maks. 1 maneds behov.
• Hvis maskinen ikke brukes over en lenghteperiode, skal brennstoffanken tommas og rengjores.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade ved bruk og etter stans. Dette gjelder ogsa ved tomgangskjaring. Vær oppmerksom pa brannfaren, spesielt ved handtering i nrheten av brannfarlige stoffer og/eller gasser.

Fylling av brennstoff

ADVARSEL! Folgende forholdsregler reduserer brannfaren:

Bland og fyll pa drivstoff utendors, et sted der det ikke finnes gnister eller flammer.

Det mä ikke røykes eller plasseres varme objekter iærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjoles noen minutter for brennstoff fylles pa.

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket goof til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes.

• Bruk bensinkanne med overfyllingsbeskyttelse.
  Hvis du har solt brennstoff pa den. Tork opp alt sol og la bensinrestene fordampe.
• Tørk rent rundt tanklokket. Forurensninger i tankene forer til driftsforstyrelser.
• Pase at brennstoff er godt blandet ved a riste beholderen for tanken fylles.

Kontroll for start

• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker.

• Bruk aldri maskinen uten vern eller med defekt vern.
• Samtige deksler skal vare korrekt montert og uten feil for maskinen startes.

Start og stopp

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes. Plasser maskinen pa et fast underlag. Pass pa at skjareutstyret ikke kan hekte seg opp i noe.

Sorg for at/DDke uvedkommende oppholder seg i arbeidsomradet, da det ellers er fare for alvorlige persorskader. Sikkerhetsavstanden er 15 meter.

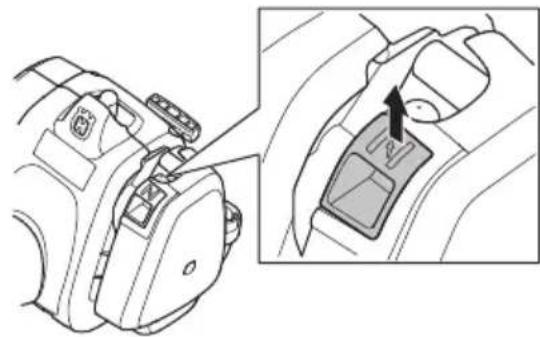

Start av kald motor

Brennstoffpumpe: Trykk pa brennstoffpumpens gummblare gjentatte ganger til brennstoff begynner a fylle blaren (ca. 10 ganger). Blaren behoover ikke a fylles helt.

Choke: Still chokehendelen i choke-stilling.

ADVARSEL! Nár motoren startes med choken i chokestilling, begynner skjæeutstyret à rotere umiddelbart.

Trykk maskinkroppen mot bakken med venstre hand (OBS! Ikke med foten!). Ta tak i starthandtaket med høyre hand og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt handen.

NOTE!

Brennstoffpumpe: Trykk pa brennstoffpumpens gummiblaere gjentatte ganger til brennstoff begynner a fylle blaren. Blaren behover ikke á fylles helt.

Trykk chokesaken ned til kjørestillingen. Fortsett á dra bestemt i startsnoren til motoren starter. Nár motoren starter, gir du full gass.

Stopp

Motoren stanses ved at tenningen slas av.

OBS! Stoppekontakten gär automatisk tilbake til startstilling. For a unngä ufrivillig start, ma derfortennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

Generelle arbeidsinstruksjoner

VIGTIG!

Dette avsnittet handler grunnleggende sikkerhetsregler for arbeid med trimmer.

Nár dukommen ut for en situasjon som gjør deg usikker pa fortssatt bruk, skal du rädfore deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.

Unngä all bruk som du/DDke foler deg kvalifisert til!

Før suk ma du forsta forskjellen mellom skogsydding, gressrydding og gresstrimming.

Grunnleggende sikkerhetsregler

1 Pass på omgivelsene:
For a vare sikker pa at/DDke mennesker, dyr ell annet kan pavirke din kontroll over maskinen.
- For a sikre at/DDke mensesker, dyr ell er annet risikerer a komme i kontakt med skjareutstyret ell lose gjenstander som slynges i vei av skjareutstyret.
- OBS! Bruk aldri maskinen uten mulighet til á kunne pakalle hjelp ved en ulykke.
2 Inspiser arbeidsomraret. Fjern alle lose gjenstandersom steiner, knust glass, spikre, stalrad, snorer medmer som kan slynges av sted eller vikle seg inn i skjaereutstyret.
3 Unngå bruk i dārlig vær. Slik som tett täke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dārlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
4 Sorg for at du kan gä og sta sikkert.

5 Ha god balanse og sikkert fotfeste. Ikke strekk deg for langt. Hold alltid fottene pa bakken og en balansert stilling.

6 Bruk alltid begge hender for a holde i maskinen. Hold maskinen pa hoyre side av kroppen.

7 Ha skjaereutstyret under midjehoyde.
8 Ved forflyttning kal motoren slas av.
9 Sett aldri maskinen ned med motoren i gang uten at du har den under oppsvikt.

ADVARSEL! VerkenBrukeren av maskinen ellr noen andre ma forske a trekke vekk det ryddete materialet mens motoren ellr skjareutstyret roterer, da dette kan fore til alvorlige skader.

Stans motoren og skjareutstyret for du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan vare varmt en stund under og fetter bruk. Det er risiko for brannskade ved beroring.

ADVARSEL! Se opp for gjenstander som slyngnes ut. Bruk alltid godkjent oyevern. Boy deg aldri over skjareutstyretsvern. Steiner, skrot o.l. kan kastes opp i oynene og forarsake blindhet ell alvorlige skader.

Hold uvedkommende pa avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonnen pa 15m Stans maskinen umiddelbart hvis noen nærmer seg.Sving aldri maskinen rundt uten forst a ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonnen.

Grunnleggende arbeidsteknikk

Still motoren ned på tomgangsturtall etter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes kan fore til alvorlig motorskade.

ADVARSEL! Av og til fester det seg grener eller gress mellom vern og skjareutstyr. Stans alltid motoren ved rengjaring.

Gresstrimming med trimmerhode

Trimming

• Hold trimmerhodet like over bakken og vipp detlett. Det er enden av traden som utforer arbeidet. La traden arbeide i sin egen takt. Press aldri traden inn i materialet som skal fjernes.

• Träden fjernerlett gress og ugress inntil vegger, gjerder, traer og rabatter, men den kan ömtalig bark pa traer og busker, og skade gjerdestolper.
• Unngå skader på vegetasjorden ved á korte ned traden til 10-12 cm og redusere turtallet.

Renskraping

• Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp detlett. La enden av traden slamot bakken rundt trær, stolper, statuer og liknende. OBS! Denne teknikken Øker slitasjen pa traden.

• Tråden slites fortere og mæ mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn ved kontakt med trær og tregjerder.
• Ved trimming og skraping ma du bruke mindre enn full gass (80%) for at traden skal holde lengre og trimmerhodet slites mindre.

Klipping

• Trimmeren er ideell til á slå gresset på steder hvor det er vanskelig Åkommen til med en vanlig gressklipper. Hold traden parallelt med bakken ved klipping. Unngå Åtrykke ned trimmerhodet mot bakken, ettersom dette kan skade plenen og redskapet.

• Unngä à la trimmerhodetkommenistadigkontaktmed marken under normal klipping.Slik stadigkontakt kanForetilskader og slitasje pa trimmerhodet.

Feiing

Viftevirkningen til den roterende traden kan brukes til hurtig og enkel rengjring. Hold traden parallelt med og over de flatene som skal feies, og for redskapet fram og tilbake.

• Ved klipping og feiing bør du bruke full gass for Å få et godt resultat.

VIGTIG! Hvis du vil unnga ubalanse og vibrasjoner i styrene, ma lokket til trimmerhodet rengjores hver gang du fyller pa med trad. Du bør i tillegg sjekke om andre deler i hodet ma rengjores.

Forgasser

Justering av tomgangsturtall

Før det gjennomfores noen justeringer, sorg for at luftfilteret er rent og at luftfilterlokket sitter pa.

Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nadvendig. Vri forst T-skruen med urviseren til skjaereutstyret begynner a rotere. Vri deretter skruen mot urviseren til skjaereutstyret stanser. Et korrekt justert tomgangsturtall er oppnadd nar motoren gär jevnt hele tiden. Det bør ogsa vare en god margin til det turtall der skjaereutstyret begynner a rotere.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsturtallet jegke kan justeres sik at skjereutstyret stared stille,kontakt din forhandler/ serviceverksted. Bruk ikke maskinen for den er korrekt innstilt eller reparent.

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for a f greie om din maskin har katalysator.

Lyddemperen er utformet for a dempe lydnivaget og for a lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forarsake brann his gassene rettes mot et ort og brenbart materiale.

uten katalysator bør nettet rengjores og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjores en gang pr. maned. Ved ev. skader pa nettet skal det skiftes ut. Hvis nettet ofte er tettet igjen, kan dette vare et tegn pa at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader pa cylinder og stempel som fge.

NOTE!

Baksiden av huset er fjernet for a vise tydelig. Det anbefales ikke a ta av dekselet for a vedlikeholde skjermen.

OBS! Bruk aldri maskinen med en lyddemper som er i)darlig stand.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjaring. Beroring kan gi brannskader paHUDen.Vaer oppmerksom pabrannfaren!

Kjølesystem

For a oppna lavest mulig driftstemperatur er maskinen utstyrt med et kjolesystem.

Kjolesystemet bestar av:

1 Luftinntakt i startmotor.

2 Kjoleflenser på cylinderten.

Rengjør kjolesystemet med børste en gang i Året, og oftere ved krevende forhold. Et tilsmusset erler tett kjolesystem fær til at maskinen overopphetes, noe som forarsaker skader på stempel og cylinder.

Tennplugg

Tennpluggens stand pavirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i bredselet (for mye, ell er feilaktig olje).
• Tilmusset luftfilter.

Disse faktorene gir beegg pa tennpluggenes elektroder og kan forarsake driftsforstyrelser og startvansker. Hvis maskinens effekt er for lav, maskinen er vanskelig a starte eller tomgangen er urolig:kontroller alltid tennpluggen først for andre tiltak iverksettes. Hvis tennpluggen har mye beegg, rengjores den, og kontroller samtidig at elektradeavstanden er 0,5/0,6 mm. Tennpluggen bør skiftes etter omtrent en maneds drift erlor om nodvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder. Pase at tennpluggen har sakakt radiostoyfilter. Se kapitlet Tekniske data.

Delbart riggrør

Drivakselenden i det nedre riggroret skal smores innvendig med fett hver 30. arbeidstime. Det er fare for at drivakselendene (splinesforbindelsene) pa de delbare modellene kan kjore fast hvis de ikke smores regelmessig.

Luftfilter

Luftfilteret mä rengjores regelmessig for stov og smuss for a unnga:

• Forgasserforstyrelser
• Startproblemer
  Darligere effekt
• Unodvendig slitasje pa motorens deler.
• Unormalt høyt brennstofforbruk.

Rengjor luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye stov.

VEDLIKEHOLD

Rengjoring av luftfilteret

Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt sapevann. Se etter at filteret er tort for det moneres igjen.

Et filter som har vaert mye brukt kan aldri bli fullstendig rent. Derfor ma det skiftes med jevne mellomrom. Et skadet luftfilter ma alltid skiftes.

Hvis maskinen brukes under forhold med mye stov, skal luftfilteret smores. Se anvisninger under overskriften Smoring av luftfilter.

Smoring av luftfilter

Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder Isemiddel for at den skal vare lett a fordele i filteret. Unnga derfor hudkontakt.

Legg filteret i en plastpose og hell pa filteroljen. Kryst plastposen lett sik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen ffor filteret monteres pa maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg pa bunnen.

Vinkelgir

Vinkelgiret leveres fra fabrikken fylt med en passende mange de fett. Før maskinen tas i bruk bo r man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spelzialfett.

Smoremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.

Vedlikeholdsskjema

Under folger en liste over det vedlikehold som skal utfores pa maskinen. De feste av punctene er beskrevet i avsnittet Vedlikehold. Brukeren ma kun utfore det vedlikeholds- og servicearbeidet som beskrives i donne bruksanvisningen. Mer omfattende ingrep skal utfores av et autorisert serviceverksted.

Vedlikehold	Ukentlig ettersyn	Månedlig ettersyn	Årlig vedlikehold
Rengjør maskinen utvendig. X
Kontroller at gassregulatorsperren og gassregulatoren fungereresikkert.	X
Kontroller at stoppbryteren fungerer. X
Kontroller at skjæreutstyret ikke roterer på tomgang. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet,hvis det er blitt utsatt for slag eller har sprekker.	X
Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tankeller brennstoffledninger.	X
Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett.	X
Kontroller startapparat med snor. X
Rengjør tennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 0,5 mm, eller skiftnennplugg. Pase at tennpluggen har sãkalt radiostøyfilter.			X
Rengjør forgasseren utvendig og området rundt denen. X
Rengjør maskinens kjolesystem. X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).			X
Kontroller atbensinfilteret ikke er forurenset eller atbensinslangen har sprekker eller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbinderser. X
Kontroller kopling, kopingsfjærer og kopingsstrommel for slitasje.Skift om nødvendig hos autorisert serviceverksted.			X
Skift tennplugg. Pase at tennpluggen har sãkalt radiostøyfilter. X

Tekniske data

	129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV)
Motor
Sylindervolum, cm3: 27,6 27,6 27,6
Sylinderdiameter, mm 36,0 36,0 36,0
Slaglengde, mm 27 27 27
Tomgangsturtall, o/min 3200-3600 3200-3600 3200-3600
Anbefalt maks. ruseturtall, o/min 8500	8500	8500
Turtall på utgående aksel, o/min	8500	8500	8500
Maks. motoreffekt ifølgé ISO 8893, kW/ o/min	0,8/8000	0,8/8000	0,8/8000
Katalysatorlyddemper JaJa
Turtallsregulert tenningssystem	Ja	Ja	Ja
Tenningssystem
Tennplugg	NGK CMR6A	NGK CMR6A	NGK CMR6A
Elektrodeavstand, mm	0,5	0,5	0,5
Brennstoff-/smøresystem
Volumbensintank, cm3/liter	340/0,34	340/0,34	340/0,34
Vekt
Vekt uten brennstoff, skjærutstyr og vern, kg	4,6	5,2	6,0
Støyutslipp
(se anm. 1)
Lydeffektnivå, mål dB(A)	105	105	105
Lydeffektnivå, garantert LWA dB(A)	114	114	114
Lydnivåer
(se anm. 2)
Ekvivalent lydtrykksnivå ved brukerens øre, målter EN ISO 11806 og ISO 22868, dB(A):	93 95 95
Vibrasjonsnivåer
(se anm. 3)
Ekvivalente vibrasjonsnivåer (ahv,eq)iHandtak,måltenhold til EN ISO 11806 og ISO 22867, m/s2
Utstyrt med trimmerhode (original) venstre/høyre	3,7/3,6	9,9/8,9	9,9/8,9

Anm.1: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) ifolge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivær for maskinen er malt med det originale skjereutstyret som gir hoyest niva. Forskjellen mellom garantert og malt lydeffekt er at garantert lydeffekt ogsa omfatter sprendning i maleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.
Merknad 2: Rapporterte data for evivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standard avvik) pa 1 dB (A).
Merknad 3: Rapporterte data for equivivalent vibrasjonsivá har en typisk statistisk spedning (standard avvik) på 1 m/s².

TEKNISKE DATA

129LK
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Gjenge klingeaksel M10
Trimmerhode T25 (Ø 2,0 - 2,7 mm snor) 574 19 87-01
129C, 129L
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Gjenge bladaksel 3/8 R
Trimmerhode	T25 (Ø 2,0 - 2,7 mm snor) 574 47 95-01
	T25C (Ø 2,0 - 2,7 mm snor) 574 47 95-01

I samsvar med tillegg V star de oppgitte lydverdiene oppfort i det tekiske databladet i bruksanvisingen.

Ronnie E. Goldman, Teknisk direktør. (Autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentasjon.)

Xpnooioiote BEvziv xaunaw Eknoumov, ywootn Ka av akkulwmev BEvziv, av diatior.

Originale instruksjoner

Alkuperäiset ohjeet

Originalanweisungen
