Toote tüüp	Termiline võsalõikur
Mark	Husqvarna
Mudel	129LK
Kaal (ilma kütuse ja tarvikuteta)	6,0 kg
Toiteallikas	Kahetaktiline bensiini/õli segu (suhe 1:50 Husqvarna õliga või 1:33 muude õlidega)
Kütusepaagi maht	0,34 L
Silindri töömaht	27,6 cm³
Mootori maksimaalne pöörlemiskiirus	8500 p/min
Tühikäigu pöörlemiskiirus	3200-3600 p/min
Süüteküünal	NGK CMR6A (vahe 0,5 mm)
Peamised funktsioonid	Umbrohutõrje, võsalõikus, lõikamine, pühkimine, kraapimine
Ühilduvad tarvikud	Umbrohulõikepea T25, kaitse, valikulised tarvikud (pühkimismasin, hekilõikur, servalõikur, saag, kultivaator)
Tavaline hooldus	Õhufiltri puhastus (iga 25 h järel), süüteküünla kontroll, võlli määrimine (iga 30 h järel), jahutussüsteemi puhastus
Ohutus	Kohustuslikud kaitsevahendid (kiiver, kõrvaklapid, kaitseprillid, kindad, saapad), ohutuskaugus 15 m, mootori seiskamine enne sekkumist
Remonditavus	Keeruliste remonttööde jaoks viia volitatud töökotta; varuosad saadaval Husqvarna edasimüüja juures
Garantii	Professionaalne abi volitatud edasimüüja kaudu
Müratase (helirõhk)	95 dB(A) mõõdetuna kõrva kõrgusel
Garanteeritud helivõimsuse tase	114 dB(A)

Korduma kippuvad küsimused - 129LK HUSQVARNA

Millist kütust kasutada Husqvarna 129LK võsalõikuri jaoks?

Kasutage pliivaba bensiini (oktaanarv vähemalt 90) ja kahetaktilise õli segu. Soovitatav suhe on 1:50 (2%) Husqvarna õliga või 1:33 (3%) muude õlidega, mis vastavad standarditele JASO FB/ISO EGB.

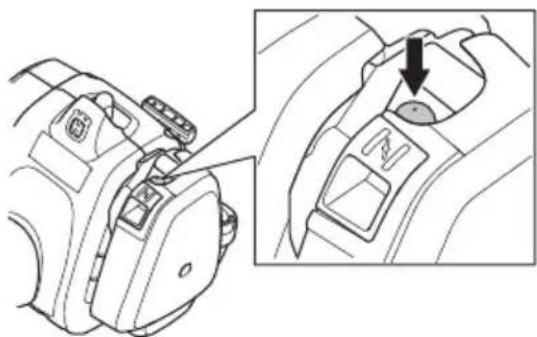

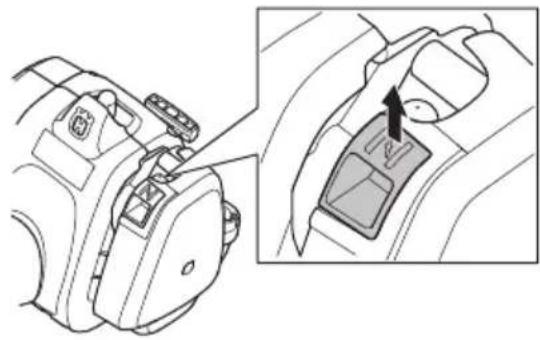

Kuidas käivitada mootor külmalt?

1. Vajutage mitu korda kütusepumpa (umbes 10 korda), kuni see täitub. 2. Tõmmake õhuklapi käepidet. 3. Asetage masin maapinnale, hoidke seda vasaku käega ja tõmmake aeglaselt käivitusnöörist, kuni tunnete takistust, seejärel tõmmake jõuliselt. 4. Korrake, kuni mootor üritab käivituda, seejärel lükake õhuklapp tagasi ja jätkake tõmbamist kuni käivitumiseni. Laske mootoril 30 sekundit soojeneda enne gaasi andmist.

Kuidas paigaldada umbrohulõikepea?

Paigaldage esmalt kaitsekate (A) ülekandetorule. Paigaldage veorihm (B) väljuva telje külge. Lukustage telg peatustihvti (C) abil, mis sisestatakse auku. Seejärel keerake umbrohulõikepea (H) pöörlemissuunale vastupidises suunas. Pingutage tugevalt. Enne kasutamist kontrollige, et tihvt on eemaldatud.

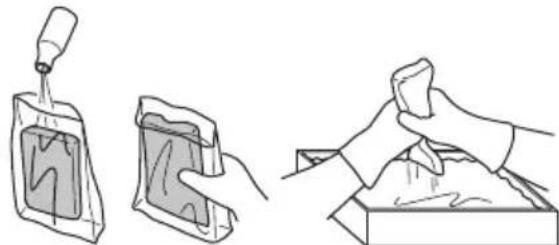

Millal ja kuidas puhastada õhufiltrit?

Puhastage õhufiltrit iga 25 kasutustunni järel või sagedamini tolmustes tingimustes. Eemaldage kate ja filter, peske see seebise sooja veega, kuivatage täielikult enne tagasipaigaldamist. Kui filter on väga määrdunud või kahjustatud, vahetage see välja.

Millist süüteküünalt kasutada ja kuidas kontrollida vahekaugust?

Kasutage süüteküünalt NGK CMR6A vahekaugusega 0,5 mm. Kontrollimiseks kasutage keeramismõõdikut. Puhastage süüteküünal iga kuu ja vahetage see kord aastas või kui see on must.

Kuidas reguleerida mootori tühikäiku?

Tühikäiku reguleeritakse karburaatoril asuva T-nõelaga. Keerake seda päripäeva, kuni lõikeseade hakkab pöörlema, seejärel keerake vastupidises suunas, kuni see seiskub. Tühikäik peaks olema stabiilne (3200-3600 p/min) ja lõikeseade tühikäigul liikumatu. Kui see pole võimalik, pöörduge töökotta.

Millised kaitsevahendid on kohustuslikud?

Kandke alati kiivrit (esemete kukkumise ohu korral), kõrvaklappe, heakskiidetud kaitseprille, kindaid, libisemiskindlaid saapad ja vastupidavaid pikki riideid. Esmaabikomplekt peab olema käepärast.

Kuidas määrida ülekandevõlli?

Alumises torus oleva veovõlli otsa tuleb määrida iga 30 kasutustunni järel. Kasutage spetsiaalset Husqvarna määret. Kandke seda toru sisse, et vältida soonte kinnikiilumist.

Mida teha, kui lõikeseade pöörleb tühikäigul?

See näitab liiga kõrget tühikäiku. Seisake mootor viivitamatult ja reguleerige tühikäigu nõela T nagu kirjeldatud. Kui probleem püsib, pöörduge volitatud töökotta – ärge kasutage masinat enne, kui viga on parandatud.

Kuidas puhastada jahutussüsteemi?

Puhastage jahutussüsteemi kord aastas või sagedamini rasketes tingimustes. Kasutage harja, et eemaldada praht silindri ribidest ja õhuvõtuavast käivitusseadmes. Ummistunud süsteem põhjustab ülekuumenemist ja kahjustab mootorit.

KASUTUSJUHEND 129LK HUSQVARNA

Seadme peal ja/või käsiraamatus kasutatavad sümbolid:

ETTEVAATUST! Puhastussaed, võsalõikurid ja trimmerid võivad ohtlikud olla! Hooletu või väär käsitsemine võib põhjustada operaatori või teiste isikute vigastusi või hukkumist. Väga tähtis on käesolev kasutusjuhend läbi lugeda ja kõik

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kasuta alati:

Kaitsekiivrit, kohtades, kus on langevate esemete oht.

• Heakskiidetud kõrvaklappe
• Heakskiidetud silmakaitseid

Seade vastab EL kehtivatele direktiividele.

Väljaviskuvate ning tagasipõrkavate asjade oht. (129L, 129LK)

Väljaviskuvate ning tagasipõrkavate asjade oht. (129C)

Seadme juht on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m.

Kasuta alati heakskiidetud kaitsekindaid.

Kasuta libisemiskindlaid ning tugevaid saapaid.

Mõeldud ainult mittermetallist paindlike lõikeosade jaoks, nagu nööriga trimmeripea.

Märgistusnooled, mis tähistavad piirasendeid käepideme kinnitamiseks.

Umbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Ülejäänud seadmel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Mootori väljalülitamiseks tuleb seiskamislüliti viia asendisse "STOPP". TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajal seade alati välja lülitada.

Kasuta alati heakskiidetud kaitsekindaid.

Seadme peal ja/või käsiraamatus kasutatavad

sümbolid: 256

SISUKORD

Sisukord 257

Enne käivitamist tuleb meeles pidada järgmist: 257

SISSEJUHATUS

Lugupeetud tarbija! 258

MIS ON MIS?

Mis on mis trimmeril? 259

ÜLDISED OHUTUSEESKIRJAD

Tähtis 260

Isiklik ohutusvarustus 260

Seadme ohutusvarustus 261

Lõikesaed 263

KOOSTAMINE

Silmuskaepideme monteerimine 264

Lahtivõetava varre koostamine ja lahtivõtmine 264

Liikuvate osade paigaldamine 265

Trimmerikaitse ja trimmeripea paigaldamine 265

Trimmerikaitse ja trimmeripea paigaldamine 265

KÜTUSE KÄSITSEMINE

Ohutusnõuded kütuse käsitsemisel 266

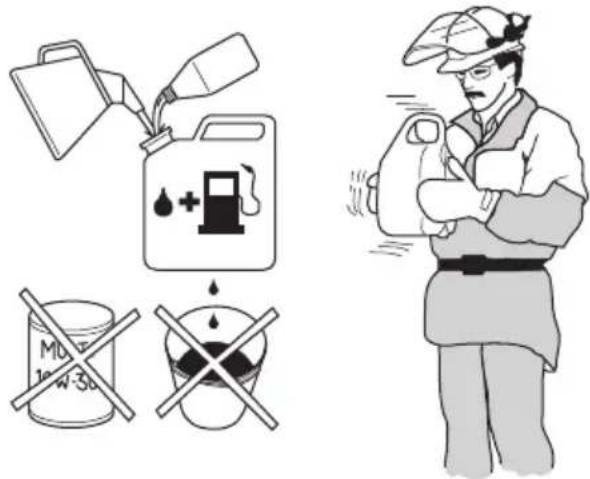

Kütusesegu 266

Tankimine 267

KÄIVITAMINE JA SEISKAMINE

Kontroll enne käivitamist 268

Käivitamine ja seiskamine 268

TOOVOTTED

Üldised tööeeskirjad 270

HOOLDUS

Karburaator 272

Summuti 272

Jahutussüsteem 273

Süüteküünlad 273

Lahtivõetav vars 273

Õhufilter 274

Hooldusskeem 275

TEHNILISED ANDMED

Tehnilised andmed 276

EÜ vastavusdeklaratsioon 278

Enne käivitamist tuleb meeles pidada järgmist:

Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Puhastussaag, võsalikur või trimmer võivad vale või hooletu käsitsemise korral olla ohtlikud seadmed, mis võivad põhjustada operaatori või teiste isikute tõsiseid vigastusi või hukkumist. Sellepärast on vaja kasutusjuhend läbi lugeda ja kõigest aru saada.

SISSEJUHATUS

Lugupeetud tarbija!

Õnnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tähtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmises kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, õmblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna.

Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe.

Me oleme veendunud, et te hindate kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Täname, et te valisite endale kasutamiseks Husqvarna toote!

Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

MIS ON MIS?

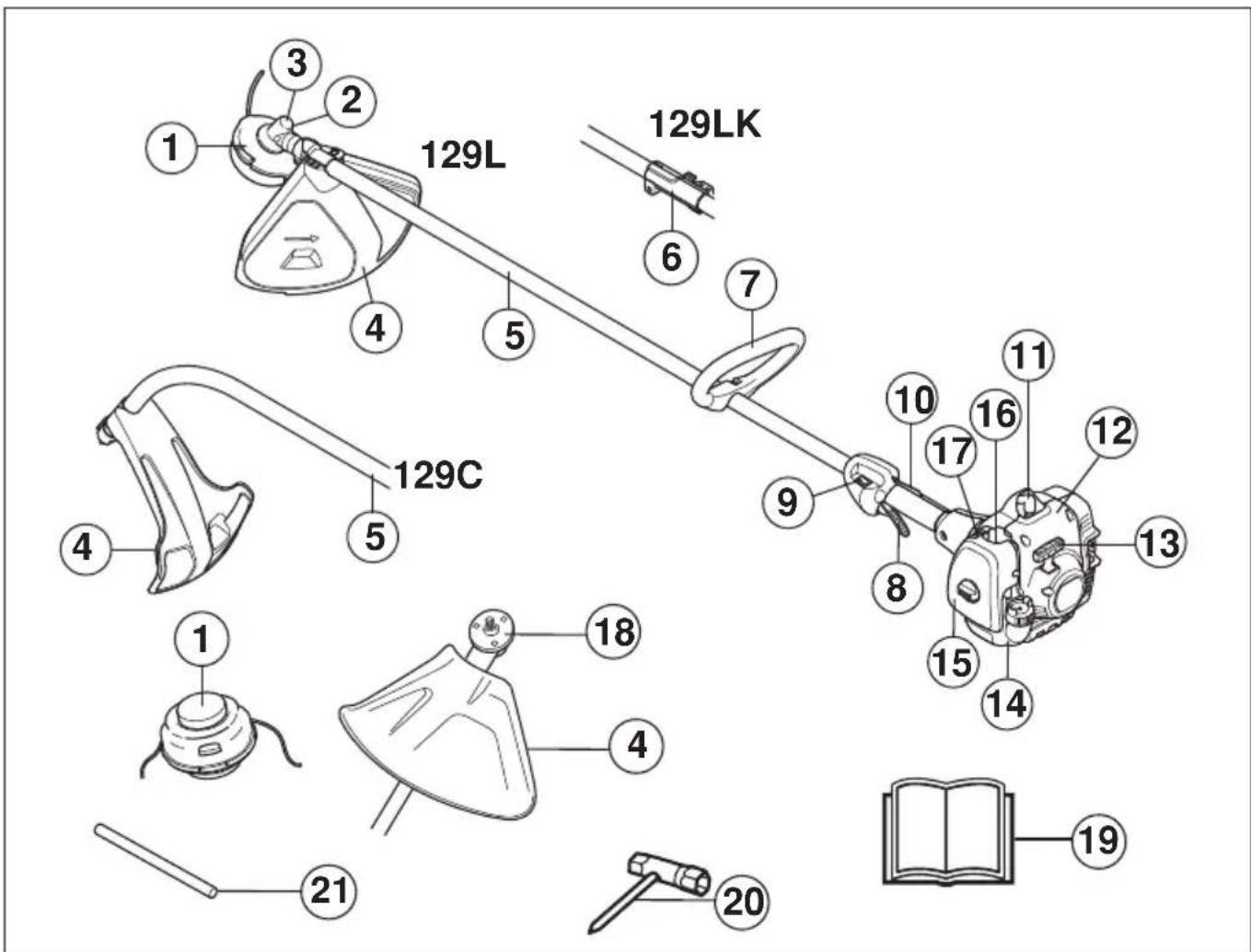

Mis on mis trimmeril?

1 Trimmeripea

12 Käiviti

2 Määrdeaine lisamine, nurkreduktor

13 Kaiviti käepide

3 Nurkreduktor

14 Kütusepaak

4 Lõikeosa kaitsekate

15 Õhufiltri kate

5 Vars

6 Varre kinnitus

7 Silmuskäepide

8 Gaasihoovastik

9 Seiskamislüliti

18 Vedamisketas

19 Käsitsemisõpetus

17 Õhuklapp

16 Kütusepump

20 Kombivoti

10 Gaasihoovastiku sulgur

21Splint

Seade on konstrueeritud ainult muru pügamiseks ja rohu niitmiseks

Ainukesed tarvikud selle mootoriga kasutamiseks on peatükis „Tehnilised andmed” loetletud meie poolt soovitatud lõikeosad.

Ära kunagi tööta seadmega, kui oled väsinud, alkoholi tarvitanud või kui oled saanud ravimit, mis mõjub sünägemisele, otsustus- või keskendumisvõimele.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses „Isiklik ohutusvarustus”.

Ära kunagi kasuta seadet, mille ehitust on muudetud.

Ärge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitsemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust „Hooldus”.

Enne käivitamist tuleb paigaldada kõik seadme katted, kaitsed ja käepidemed. Veenduge, et süüteküünla kate ja süütejuhe oleksid kahjustamata, et ära hoida elektrilöögi ohtu.

Seadme juht on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m.

Tehke masinale enne kasutamist üldine ülevaatus, vt hooldusgraafikut.

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või lingugaasimürgistuse.

ETTEVAATUST! Ärge laske lapsi seadme lähedale ega seadet kasutada! Kuna seadmel on vedruga seiskamislüliti ja seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka lapse suuta seadme käima panna. See tähendab ohtu tõsiste vigastuste tekkeks. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb valveta.

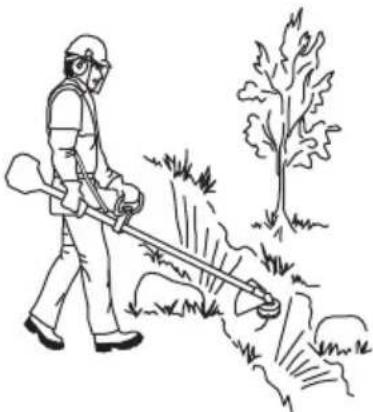

Puhastussaag, vosalikur või trimmer võivad vale või hooletu käsitsemise korral olla ohtlikud seadmed, mis võivad põhjustada operaatori või teiste isikute tõsiseid vigastusi või hukkumist. Sellepärast on vaja kasutusjuhend läbi lugeda ja kõigest aru saada.

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

ETTEVAATUST! Kui kasutad kuulmiskaitset (kõrvaklappe), ole tähelepanelik helide, hõigete ja hoiatussignaalide suhtes. Mootori seiskumisel võta kohe kõrvaklapid ära.

Kaitsekiivrit tuleb kasutada kohtades, kus on langevate esemete oht.

KÕRVAKLAPID

Peab kasutama küllaldase helisummutusefektiga kõrvaklappe.

SILMAKAITSED

Alati tuleb kasutada heakskiidetud silmakaitset. Visiiri kasutamisel tuleb lisaks kasutada kooskõlastatud kaitseprille. Kooskõlastatud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

KINDAD

Kindaid peab kasutama, kui selleks on vajadus, nt. lõikeosa monteerimisel.

ÜLDISED OHUTUSEESKIRJAD

SAAPAD

Kasuta libisemiskindlaid ning tugevaid saapaid.

RIIETUS

Rietuseks kasuta rebenemisele vastupidavat materjali ja hoidu liiga avaratest riietest, mis kergelt takerduvad okstesse ja vitstesse. Seadmega töötamisel kanna alati tugevaid pikki pükse. Ärge kandke lühikesi pükse, ehteid, lahtisi jalatseid, ärge käige paljajalu. Jälgi, et lahtised juuksed ei ulatuks õlgadeni.

ESMAABI

Kanna hoolt, et esmaabivarustus oleks alati käepärast.

Seadme ohutusvarustus

Käesolevas peatükis käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihouldust, mis tagab ohutu töö. Peatükis "Mis on mis?" on näidatud detailide paiknemine seadmel.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHTIS!

Seadme hooldus ja parandamine nõuab eraldi väljaõpet. See kehtib eriti ohutusvarustuse kohta. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, palu tal juhatada sind lähimasse hoolduspunkti.

ETTEVAATUST! Ära kasuta kunagi vigase ohutusvarustusega seadet.

Ohutusvarustust tuleb käesolevas peatükis toodud eeskirjade kohaselt hooldada ja kontrollida. Vajadusel lasta seadme hooldustöökojas parandada.

Gaasihoovastiku sulgur

Gaasihoovastiku sulgur on konstrueeritud takistamaks tahtmatut gaasi andmist. Kui vajutad sulgurit (A) käepidemest haarates, vabaneb gaasihoovastik (B). Käepidemest lahti lastes lähevad nii gaasihoovastik kui sulgur tagasi algasendisse. Seda liigutust juhivad kaks iseseisvat

tagasitõmbevedru. Gaasihoovastik sulgeb automaatselt õhuklapi kohe, kui lased käepideme käest.

Kontrolli, kas gaasihoovastik koos sulguriga käib õigesti, kui gaasihoovastiku sulgur läheb oma lõppasendisse.

Vajuta gaasihoovastiku sulgurit ja kontrolli, et see läheks tagasi algasendisse, kui selle lahti lased.

Kontrolli, et gaasihoovastik ja gaasihoovastiku sulgur liiguksid vabalt ning et tagasitõmbevedrud töötaksid korralikult.

Vaata alajaotist Käivitamine. Käivita seade ja anna täisgaasi. Lase gaasihoovastik lahti ja kontrolli, et lõikeosa jääks täiesti seisma. Kui lõikeosa pöörleb, kui gaasihoovastik on tühikäiguasendis, pead kontrollima karburaatori tühikäigu reguleerimist. Vaata juhiseid alajaotises Korrashoid.

Seiskamislüliti

Mootori väljalülitamiseks kasuta seiskamislülitit.

Käivita mootor ja kontrolli, kas mootor seiskub, kui lülitad lüliti seiskamisasendisse.

ÜLDISED OHUTUSEESKIRJAD

Lõikeosa kaitsekate

Kaitsekate hoiab ära, et lõikeseadmest ei viskuks midagi operaatori suunas. Samuti takistab see operaatoril lõikeosa puutumast.

Vaata, et kaitsekate oleks vigastusteta ja seal poleks pragusid. Vaheta kaitsekate välja, kui see on saanud löögi või on pragunenud.

Kasuta ettenähtud lõikeosa kaitsekatet. Vaata peatükki Tehnilised andmed.

ETTEVAATUST! Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vaata peatükki Tehnilised andmed. Vale või vigane kaitsekate võib põhjustada inimestele tõsiseid vigastusi.

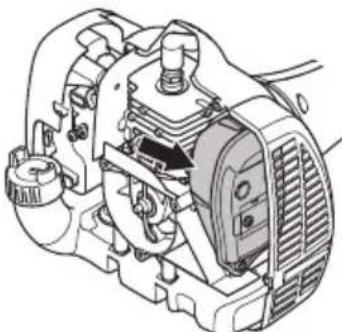

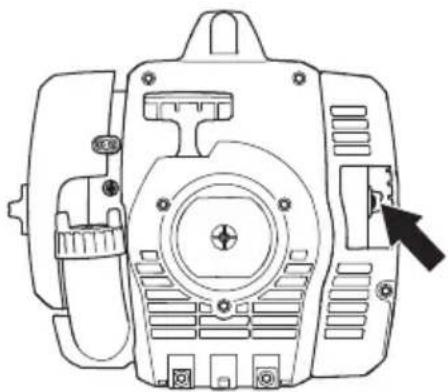

Summuti

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operaatorist eemale. Katalüsaatoriga summuti on konstrueeritud ka selleks, et vähendada kahjulike ainete hulka heitgaasides.

Sooja ja kuiva kliimaga riikides on metsatulekahju tekkimise oht suur. Seetõttu on osa summuteid varustatud sademeid pidurdava võrguga. Kontrolli, kas Sinu lõikur on sellise seadmega varustatud.

On väga oluline, et järgitaks summuti hoolduse ja kontrolli juhiseid.

Ära kasuta kunagi vigastatud summuti ga seadet.

Kontrolli korrapäraselt, kas summuti on kindlalt seadme külge kinnitatud.

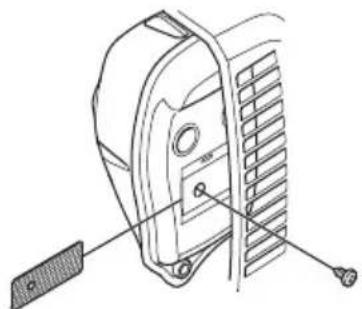

Kui seadmel on summuti, mis on varustatud sädemepüüdjaga, peab ka seda ühtlaste ajavahemike järel puhastama. Saastunud võrguga sädemepüüdja tõttu võib mootor üle kuumeneda ja katki minna.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seiskamist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

Käesolev peatükk räägib õige lõikeseadme valimisest ja selle hooldamisest, et:

• Tagada seadme maksimaalne tööviljakus.
• Pikendada lõikeseadme eluiga.

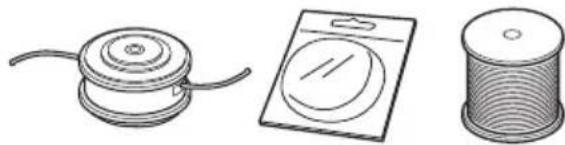

TÄHTIS!

Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Vt. peatükki Tehnilised andmed.

Vaata lõikeosa kasutusjuhendist, kuidas toimub õigesti jõhvi paigaldamine ja kuidas valida jõhvi läbimõõtu.

ETTEVAATUST! Lülita alati mootor välja, enne kui hakkad lõikeosaga midagi tegema. See jätkab pöörlemist ka peale seda, kui oled gaasihoovastiku lahti lasknud. Kontrolli, et lõikeosa oleks täielikult seiskunud ja võta süüteküünla juhe enne tööde alustamist lahti.

Jälgi, et jõhv oleks trumlile keritud ühtlaselt tugevalt, vastasel korral tekivad seadmes tervisele kahjulikud vibratsioonid.

• Kasuta ainult soovitatud trimmeripäid ja -jõhve. Need on tootja poolt järele proovitud ja sobitatud teatud mootori suurusele. Eriti tähtis on see täisautomaatse trimmeripea korral. Kasuta ainult ettenähtud lõikeosasid. Vt. peatükki Tehnilised andmed.

• Üldiselt nõuab väiksem seade väiksemaid trimmeripäid ja vastupidi. Põhjuseks on asjaolu, et mootor peab heitma jõhvi lõikuripeast radiaalselt eemale ja samas olema võimeline vastu panema lõigatava rohu takistusele.
• Tähtis on ka jõhvi pikkus. Pikem jõhv nõuab tugevamat mootorit kui lühike, kuigi jõhvid on ühesuguse läbimõõduga.
• Kontrolli, et trimmerikaitse peal asetsev nuga ei oleks vigastatud ega kadunud. See lõikab jõhvi pikkuse parajaks.
• Et pikendada jõhvi eluiga, võid selle panna paariks päevaks vette. Sellega läheb jõhv sitkemaks ja vastupidavamaks.

KOOSTAMINE

Silmuskaepideme monteerimine

• Paigalda silmuskaepide varrele. Jälgi, et silmuskaepide asetuks varrel olevate tähistuste vahele.

• Paigalda polt, surveplaat ja liblikmutter, nagu näidatud joonisel. Pinguta liblikmutrit.

Lahtivõetava varre koostamine ja lahti võtmine

(129LK)

Koostamine:

Vabastage sidur nupule vajutamise teel. - Seadke lisaseadme lapats (A) noolega sidurile (B).

Lükake lisaseade sidurisse, kuni see klopsatab paigale.

• Enne seadme kasutamist kontrollige, et nupp on korralikult pingutatud.

Lahti võtmine:

Vabastage sidur nupule vajutamise teel (vähemalt 3 korda).

Vajutage ja hoidke all nuppu (C). Hoides tugevalt mootori otsast, tõmmake lisaseade otse sidurist välja.

KOOSTAMINE

Lõikeosa paigaldamine

ETTEVAATUST! Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vt peatükki Tehnilised andmed. Vale või vigane kaitsekate võib põhjustada inimestele tõsiseid vigastusi.

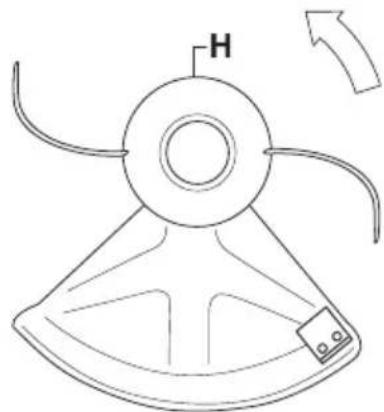

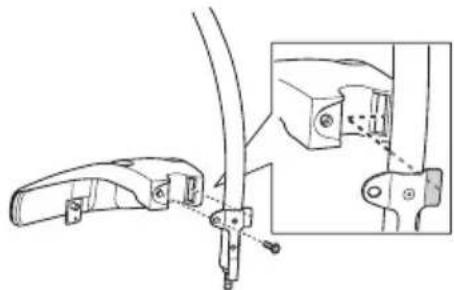

Trimmerikaitse ja trimmeripea paigaldamine

(129L, 129LK)

Paigalda trimmeripeaga töötamiseks ettenähtud kaitsekate (A). Kaitsekate/kombikaitse pannakse varre ümber ja kinnitatakse kruviga (L).

Monteeri vedamisketas (B) väljuvale võllile. - Vea teravõlli ringi, kuni üks vedamisketta aukudest ühtib reduktori auguga. - Pane aku splint (C), et võll lukustuks. - Keera trimmeripea/plastnoad (H) pöörlemisele vastupidises suunas peale.

• Demonteerimine toimub vastupidises järjekorras.

Trimmerikaitse ja trimmeripea paigaldamine

(129C)

Paigaldage kaitse vastavalt joonisele. Kinnitage korralikult.

Paigaldage tolmukaitse omavõllile. Tolmukaitse peab mutri täiesti ära katma.

• Hoidke tolmukaitse lehtvõtmega kinni, et võll ei liiguks. Paigaldage trimmeripea võllile.

Ohutusnõuded kütuse käsitsemisel

Ara käivita seadet:

1 Kui kütust on sattunud seadmele, pühkige see ära ja laske jäägil aurustuda. 2 Kui kütust on sattunud sinu kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust, pesuvee ja seebiga. 3 Kui seadmest pihkub kütust, kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust. Lekke korral pöörduge hooldustöökoja poole.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sademete või lahtise tulega, näiteks masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.
• Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks.
• Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.
• Lõikeosa transpordikaitse peab olema paigaldatud, kui seadet ei kasutata või see viiakse teise kohta.
• Kinnitage seade transportimise ajaks.
• Et ära hoida seadme tahtmatut käivitamist, tuleb süütepea kindlasti eemaldada, kui seadmele tehakse hooldust, kui seade jääb valveta või hoiustatakse.

ETTEVAATUST! Ole ettevaatlik kütuse käsitsemisel. Väldi tule-, plahvatus- ja sissehingamisohte.

Küttesegu

TÄHELEPANU! Seadmel on kahetaktimootor ja see vajab töötamiseks bensiini ja kahetaktiõli segu. Et segu oleks õige, tuleb mõõta segatava õli kogus väga täpselt. Väiksemate koguste segamisel mõjutavad ka väikesed kõrvalekalded õli koguses oluliselt segu koostist.

ETTEVAATUST! Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi ohustatavas kohas.

Bensiin

TÄHELEPANU! Kasutage ainult kvaliteetset vähemalt 90 (RON) oktaanarvuga bensiini, segatult õliga. Kui teil on katalüsaatorseade, tuleb kasutada ilma pliita kvaliteetset õli ja bensiini segu (vaadake peatükki Tehnilised näitajad). Pliid sisaldav bensiin rikub katalüsaatorseadet.

Kui on saadaval keskkonnasõbralikku, nn. alkülaatkütust, tuleb seda kasutada.

Võib kasutada etanooli sisaldavat kütust E10 (maks etanoolisisaldus 10%). E10-st suurema etanoolisisaldusega kütuse kasutamine võib põhjustada töö aeglustumise ja mootoririkke.

• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Pidevalt kõrgetel pööretel töötades on soovitav kasutada kõrgema oktaanarvuga bensiini.

Kahetaktiõli

• Parima tulemuse saavutamiseks kasutage HUSQVARNA kahetaktiõli, mis on spetsiaalselt meie õhkjahutusega kahetaktimootorite jaoks valmistatud.
• Ärge kasutage mingil juhul vesijahutusega kahetaktimootorite jaoks toodetud õli, mille võõrkeelne nimetus on outboardoil (lühend TCW).
• Ära kasuta kunagi neljataktilise mootori õlisid.
• Madala kvaliteediga õli ja ka liiga rammus õli ja kütuse segu võivad katalüsaatorseadme tööd segada ja vähendada selle tööiga.
• Segu koostis

1:50 (2%) HUSQVARNA kahetaktiõli.

1:33 (3%) teiste õlide korral, mis on õhkjahutusega kahetaktimootoritele, klassifitseeritud JASO FB/ISO EGB jaoks.

Bensiin, liitrit	Kahetaktiõli, liitrit
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Segamine

Bensiini ja õli omavaheliseks segamiseks kasuta alati puhast nõu, mis on ette nähtud bensiini jaoks. - Esiteks vala nõusse pool segatavast bensiinist. Lisa kogu õlikogus. Sega (loksuta) kütusesegu segamini. Lisa ülejäänud bensiin. - Sega (loksuta) kütusesegu hoolikalt enne seadme kütusepaagi täitmist.

• Ära sega rohkem kütust kui üheks kuuks vaja. Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka pärast seiskamist väga kuum. See kehtib ka tühikäigul töötamisel. Ole tuleohu suhtes tähelepanelik, eriti tuleohtlike ainete ja/või gaaside läheduses töötamisel.

Tankimine

ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu:

Segage ja valage vedelikke vabas õhus, kus pole sädemeid ega leeke.

Ära suitseta kütuse läheduses ega pane sinna midagi kuuma.

Ära lisa kütust, kui mootor pole välja lülitatud.

Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pärast kütuse lisamist pinguta korki hoolikalt.

Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale.

• Kasutage ületäitumise kaitsega kütusenõu. Kui kütust on sattunud seadmele, pühi see ära ja lase jäägil ära aurustuda.
• Pühi paagikorgi ümbrus puhtaks. Mustus kütusepaagist tekitab mootori töös häireid. Jälgi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõu.

Kontroll enne käivitamist

• Kontrolli trimmeripead ja kaitsekatet, kas selles pole märgata kahjustusi. Kui on näha pragusid või vigastusi, vaheta trimmeripea ja kaitsekate välja.

• Ära kasuta seadet ilma kaitsekatteta või vigastatud kaitsekattega.
• Enne seadme käivitamist tuleb kontrollida, et kõik katted oleksid paigaldatud ja neil poleks kahjustusi.

Käivitamine ja seiskamine

ETTEVAATUST! Sidurikatte ja varre komplekt peavad olema paigaldatud enne seadme käivitamist, vastasel juhul võib sidur lahti pääseda ja tekitada kehalisi vigastusi.

Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale. Paiguta seade kindlale alusele. Jälgi, et lõikeosa ei puudutaks kõrvalisi esemeid.

Jälgi, et tööpiirkonnas ei oleks kõrvalisi isikuid, kuna vastasel korral esineb tõsiste vigastuste oht. Ohutusvahemaa on 15 m.

Külma mootori käivitamine

Kütusepump: Vajutage korduvalt kütusepumba kummipõiele, kuni kütus jõuab põide (umbes 10 korda pumpamist). Põit ei pea täis pumpama.

Õhuklapp: Viige õhuklapp käivitusasendisse.

ETTEVAATUST! Kui õhuklapi regulaator on mootori käivitamisel õhuklapiasendis ("choke"), hakkab lõikeosa kohe pöörlema.

Suru seadme kere vastu maad vasaku käega (NB! mitte jalaga!). Võta starteri käepidemest kinni, tõmba käivitusnöör parema käega aeglaselt välja, kuni tunned vastupanu (starteri hambad haakuvad), soorita seejärel tugevaid ja kiireid tõmbeid. Käivitusnööri ei tohi kerida käe ümber.

Ärge pigistage mootorit käivitades gaasihoovastikku.

Tõmmake trossist, kuni mootor hakkab käivituma (või maksimaalselt kolm tõmmet). Kui mootor käivitub või selle käivitamiskatsel, vajutage õhuklapi hoob alla tööasendisse. Tõmmake nööri jõuliselt edasi, kuni mootor käivitub. Kui mootor on käivitunud, laske sel enne täisgaasi rakendamist 30 sekundi vältel soojeneda.

TÄHELEPANU! Ära tõmba käivitusnööri täies pikkuses välja, ära lase käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada.

Kuuma mootori käivitamine

Kütusepump: Vajuta korduvalt kütusepumba kummipirnile, et kütus liiguks. Pott ei pea täiesti täis olema.

Vajutage õhuklapi hoob alla tööasendisse. Tõmmake nööri jõuliselt edasi, kuni mootor käivitub. Kui mootor on käivitunud, rakendage täisgaas.

Seiskamine

Mootor seiskub, kui süüde välja lülitatakse.

TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütejuhe.

TÖÖVÕTTED

Üldised tööeeskirjad

TÄHTIS!

Käesolev peatükk käsitleb põhilisi ohutuseeskirju trimmeriga töötamisel.

Kui olukord on Sulle tundmatu, lõpeta töötamine ja palu spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga.

Ära tee töid, milleks Sul puudub väljaõpe või kogemused.

Enne seadme kasutamist pead teadma, mis vahe on metsa puhastamisel, rohu niitmisel ja muru pügamisel.

Põhilised ohutuseeskirjad

1 Vaata ringi: - Tee kindlaks, et tööpiirkonnas ei oleks inimesi, loomi ega midagi muud, mis võiks häirida sinu kontrolli seadme üle. Hoolitse selle eest, et inimesed või loomad ei puudutaks lõikeosa ega saaks vigastada lõikeosast eemale paiskuvate esemete poolt. - TÄHELEPANU! Ära kasuta kunagi seadet olukordades, kus sa ei saa kutsuda abi õnnetuse korral. 2 Vaadake üle tööpiirkond. Kõrvaldage kõik lahtised esemed, nagu kivid, klaasikillud, naelad, traat, nöör ja muu taoline, mis võib eemale paiskuda või lõikeosasse kinni jääda. 3 Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind. 4 Veendu, et sa seisad kindlalt ja saad vabalt astuda.

5 Olge kindlal pinnal ja hoidke ennast tasakaalus. Ärge kükitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal.

6 Hoidke seadet alati kahe käega kinni. Hoidke seadet endast eemal.

7 Hoidke seadet puusa kõrgusel. 8 Seadme teise kohta toimetamisel tuleb mootor välja lülitada. 9 Ära pane töötava mootoriga seadet maha, kui sul pole head ülevaadet sellest.

ETTEVAATUST! Kui mootor töötab või lõikeosa pöörleb, ei tohi lõigatud materjali ära võtta ei seadme kasutaja ega keegi teine, sest see võib viia tõsiste õnnetusteni.

Lülitage seade välja ja laske lõikeosal seisma jääda, enne kui hakkate eemaldama võlli külge jäänud materjali, sest vastasel korral on oht tõsiste kahjustuste tekkeks. Pärast kasutamist jääb nurkredaktor mõneks ajaks kuumaks. Puudutamisel on oht saada põletada.

ETTEVAATUST! Hoiatus laiali lendavate osakeste eest: kasutage alati heaks kiidetud kaitseprille ja ärge kummarduge vaatama kaitsekatte taha! Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaks jäämist.

Ära lase ligi kõrvalisi isikuid. Lapsed, loomad ja abistajad peavad olema väljaspool ohupiirkonda, s.o vähemalt 15 m kaugusel. Seiska kohe seade, kui keegi läheneb. Ära keera ennast koos seadmega ringi, kui sa pole enne veendunud, et taga kedagi ohutsoonis pole.

TÖÖVÕTTED

Põhiline lõikamistehnika

Vähenda pöördeid tühikäigule peale igat tööoperatsiooni. Kui mootor töötab täiskäigul pikemat aega ilma koormuseta, võib tekkida raskeid mootorivigastusi.

ETTEVAATUST! Mõnikord jäävad oksad, rohi või puud kaitse ja lõikeosa vahele kinni. Puhastamise ajaks seiska alati mootor.

Murupügamine trimmeripeaga

Pügamine

• Hoia trimmeripea veidi kõrgemal maapinnast ja kalluta seda. Lõikav osa on joone ots. Lase joonel töötada omas taktis. Ära kunagi sunni joont lõigatavasse materjali.

• Jõhv eemaldab kergesti rohtu ja umbrohtu seinte, aedade, puude ja peenarde äärest, aga võib ka samas vigastada puude ja põõsaste tundlikku koort ning aiaposte. Vähendamaks taimestiku vigastusi, lühenda jõhv 10-12 cm pikkuseks ja vähenda mootori pöördeid.

Koplamine

Koplamisega eemalda kogu soovimatu taimestik. Hoia trimmeripea veidi kõrgemal maapinnast ja kalluta seda. Lase niidil lüüa vastu maad puude, tulpade, sammaste jms läheduses. NB! See tehnika suurendab niidi kulumist.

• Töötades vastu kive, tellist, betooni, metallaeda jne, kulub niit kiiremini ja seda peab ette andma tihedamini kui kokkupuutes puude ja puuaedadega.
• Pügamisel ja koplamisel tuleb gaasi vähendada (80%), et niit peaks kauem vastu ja trimmeripea vähem kuluks.

Lõikamine

• Trimmer on ideaalne lõikamiseks paikades, kuhu tavaline niiduk ligi ei pääse. Hoia lõikamisel niiti maaga paralleelselt. Ära suru trimmeripead vastu maapinda, kuna see võib vigastada muru ja seadet.

Väldi normaalsel lõikamisel trimmeripea pidevat kontakti maapinnaga. See võib vigastada ja kulutada trimmeripead.

Puhkimine

• Pöörlevat niiti võib kasutada kiireks ja lihtsaks puhkimiseks. Hoia niit maapinnaga paralleelselt ja liiguta seadet edasi-tagasi.

• Lõikamisel ja puhkimisel pead töötama täisgaasil, et saavutada head tulemust.

TÄHTIS! Tasakaalutuse ja vibratsioonide vältimiseks käepidemetes tuleb puhastada trimmeripea katet iga kord, kui täidetakse trossi. Lisaks kontrollige trimmeripea teiste osade puhtust.

Karburaator

Tühikäigupöörete arvu reguleerimine

Enne kui midagi reguleerida, vaata, et õhufilter oleks puhas ja et õhufiltriklapp oleks paigaldatud.

Reguleeri tühikäigu pöörete arvu tühikäigukruvi T abil, kui on vaja uuesti reguleerida. Keera kõigepealt kruvi T päripäeva, kuni lõikeosa hakkab pöörlema. Keera seejärel kruvi vastupäeva, kuni lõikeosa seiskub. Tühikäigupöörded on õigesti reguleeritud, kui mootor töötab igas asendis ühtlaselt. Selle pöörete arvuni, mil lõikeosa pöörlema hakkab, peab jääma korralik varu.

Soovit. tühikäigu pööretearv: Vt. ptk. Tehnilised andmed.

ETTEVAATUST! Kui tühikäigu pöörete arvu ei saa reguleerida nii, et lõikeosa jääks paigale, võta ühendust teeninduskoja/edasimüüjaga. Ära kasuta seadet enne, kui see on korralikult reguleeritud või parandatud.

Summuti

TÄHELEPANU! Teatud summutid on varustatud katalüsaatoriga. Vt. peatükki Tehnilised andmed, et kontrollida, kas sinu sael on katalüsaator.

Summuti ülesandeks on summutada müra ja suunata heitgaasid operaatorist eemale. Heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju, kui läheduses on kergesti süttivaid esemeid.

Teatud summuti tüübid on varustatud erilise sademeid püüdva võrguga. Kui teie seadmel on seda tüüpi summuti, tuleb võrku puhastada vähemalt kord kuus. Selleks on soovitatav kasutada terasharja. Katalüsaatorita summutitel tuleb võrku puhastada ja vajadusel vahetada seda kord nädalas. Katalüsaatoriga summutitel tuleb võrku kontrollida ja vajadusel kord kuus puhastada. Vigastatud võrk tuleb ära vahetada. Kui võrk on sageli ummistunud, võib see olla signaaliks, et katalüsaator ei tööta täisvõimsusel. Kontrollimiseks võta ühendust oma müügiedendajaga. Kui võrk on ummistunud, kuumeneb seade üle ning tagajärjeks on silindri ja kolvi kahjustused.

Näidatud korpuse tagaosa on eemaldatud vaid selgitamiseks. Võre hoolduseks ei ole soovitatav katet eemaldada.

TÄHELEPANU! Ära kunagi kasuta vigastatud summutiga seadet.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

Jahutussüsteem

Võimalikult madala töötemperatuuri tagamiseks on seade varustatud jahutussüsteemiga.

Jahutussüsteem koosneb järgnevatest osadest:

1 Õhu sisselaskeava kaitse. 2 Jahutusribid silindril.

Puhastage jahutussüsteemi harjaga kord aastas, raskete tööolude puhul tihedamini. Määrdunud või ummistunud jahutussüsteemi puhul kuumeneb seade üle, mis vigastab silindrit ja kolbi.

Süüteküünlad

Valesti seadistatud karburaator. Vale õlisegu kütuses (liiga palju või vale õli). - Määrdunud õhufilter.

Need tegurid tekitavad setteid süüteküünla elektroodidel ja võivad põhjustada töö häireid ning käivitusraskusi.

Väikese võimsuse, raske käivitamise või ebaühtlase tühikäigu puhul kontrolli alati kõigepealt süüteküünalt, enne kui võtad ette teisi meetmeid. Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,5/0,6 mm. Vaheta süüteküünal pärast kuuekuulist kasutamist või vajaduse korral varem.

TÄHELEPANU! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit. Kontrolli, et küünlal oleks raadiohäirete kaitse. Vt. ptk. Tehnilised andmed.

Lahtivõetav vars

Varre alumises osas olevat võlliotsa peab määrima seestpoolt iga 30 töötunni järel. Lahtikäiva varrega mudelitel võivad veovõlli otsad kokku kuivada, kui neid korrapäraselt ei määrita.

Õhufilter

Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:

Häireid karburaatori töös, käivitamisraskusi, võimsuse vähenemist, mootori osade asjatut kulumist, liigset kütusekulu.

Puhasta õhufiltrit peale 25 töötundi, tolmusemates töötingimustes tihedamini.

Õhufiltri puhastamine

Eemalda õhufiltri kaitse ja demonteeri õhufilter. Pese õhufilter soojas seebilahuses puhtaks. Kuivata filter enne uuesti paigaldamist.

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada.

Vigastatud õhufilter tuleb kohe välja vahetada.

Kui seadet kasutatakse väga tolmuses kohas, tuleb filtrit õlitada. Vt. juhiseid alajaotuses Õhufiltri õlitamine.

Õhufiltri õlitamine

Kasutage alati HUSQVARNA filtriõli, mille art. nr. on 531 00 92-48. Et filtriõli kataks ühtlaselt filtri, on sinna lisatud lahustit. Seetõttu ei tohi õli lasta nahale sattuda.

Pane filter kilekotti ja kalla filtri peale õli. Mulju filtrit läbi kilekoti, et õli jaguneks ühtlaselt kogu filtri ulatuses. Lõpuks pigista filtrist liigne õli ja kalla kilekotist välja, misjärel paigalda filter omale kohale seadmesse. Õlitamiseks ei tohi kasutada tavalist mootoriõli. See sadestub filtrist välja.

Nurkreduktor

Nurkreduktor on vabrikust täidetud küllaldase määrdekogusega. Enne seadme kasutuselevõttu tuleb siiski kontrollida, et reduktor oleks 3/4 ulatuses määrdega täidetud. Kasuta HUSQVARNA erimääret.

Tavaliselt pole nurkreduktori määret vaja asendada, välja arvatud remondi puhul.

HOOLDUS

Hooldusskeem

Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole.

Hooldus	Iganädalane hooldus	Igakuine hooldus	Iga-aastane hooldus
Puhasta seade väljastpools. X
Kontrollige, et gaasihooovastiku pidur ja gaasihooovastik töotaksid ohutult.	X
Kontrolli, kas seiskamislūliti toimib. X
Vaata järele, et lõikeosa ei pörreks tühikäigul. X
Puhasta ðhufilter. Asenda vajaduse korral. X
Vaata, et kaitsekate oleks vigastusteta ja seal poleks pragusid. Vaheta kaitsekate välja, kui see on saanud lõoke või on pragunenud.	X
Kontrolli, et trimmeripea oleks vigastamata ja seal poleks pragusid. Asenda vajaduse korral trimmeripea ueega.	X
Kontrolli, et kruid ja mutrid oleksid korralikult kinnitatud. X
Kontrolli, et mootorist, kutusepaagist ja -voolikutest ei pihkups kütust.	X
Kontrolli, et nurkreduktor oleks 3/4 ulatuses märdeainega tädetud. Lisa vajadusel vastavat mäaret.	X
Kontrolli starterit ja starterinöör. X
Puhasta süutekuünal väljaspoolt. Võta kūnalmaha ja kontrolli elektroodide vahekaugust. Reguleeri vahekauguseks 0,5 mm või asenda süutekuünal ueega. Kontrolli, et süutekuünlal oleks nn. raadiohäirete kõrvaldaja.			X
Puhasta karburaatori vãlimine pind ja ümbrus. X
Puhastage seadme jahutussüsteem. X
Tee summuti sädemepüüda võrk puhtaks või vaheta välja (ei kehti katalusaatoriga summutite puhul).			X
Kontrollige, kas kütusefilter on puhas ja kütusevooolik terve. Vajadusel vahetage vastavad osad.			X
Kontrolli kõik juhtmed ja ühendused. X
Kontrollige sidurit, sidurivedrusid ja -trumlit, ega neil pole kulumise jälgi. Vajadusel põrduge vahetamiseks volitatud tõkoja poole.			X
Vaheta süutekuünal. Kontrolli, et süutekuünlal oleks paigaldatud nn. raadiohäirete kõrvaldaja.			X

Tehnilised andmed

129C 129L 129LK

(A05328CCHV) (A05328CSHV) (A05328CSHV)

Mootor

Silindri maht, cm3

27.6 27.6 27.6

Silindri läbimõõt, mm 36.0 36.0 36.0

Käigu pikkus, mm 27 27 27

Pöörlemiskiru tühikäigul, p/min 3200-3600 3200-3600 3200-3600

Soovituslik suurim pöörlemiskiirus, p/min 8500 8500 8500

Väljuv võll pöörlemiskiirus, p/min 8500 8500 8500

Maks. mootori võimsus ISO 8893 järgi, kW/p/min 0.8/8000 0.8/8000 0.8/8000

Kütuse-/määrimissüsteem

Kütusepaagi maht, cm³/l

340/0.34 340/0.34 340/0.34

Kaal

Seadme kaal ilma kütuse, lõikeosa ja kaitsekatteta, kg

4.6

5.2

6.0

Müraemissioon

(vt. märkust 1)

Müra võimsustase, dBA

105

105

105

Müra võimsustase, garanteeritud LwA dBA

114

114

114

Müratase

(vt. märkust 2)

Ekvivalentne müra tase kasutaja kõrva juures, mõõdetud EN ISO 11806 ja ISO 22868 järgi, dBA:

93 95 95

Vibratsioonitase

(vt. märkust 3)

EN ISO 11806 ja ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (ahveq), m/s²

Originaalse vasak-/parempoolse niidukipeaga

3.7/3.6

9,9/8,9

9,9/8,9

Märkus 1: ümbritsevasse keskkonda leviva müra võimsus (LwA), mõõdetud vastavalt EL direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti kõige rohkem müra tekitava originaalsaagimisseadme kasutamisel. Erinevus tagatava ja mõõdetava mürataseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab tagatav müratase ka mõõtmistulemuste levikut ja kõrvalekaldeid sama mudeli eri seadmete vahel.

1. Märkus: Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüphälve 1 dB (A) (standardne kõrvalekalle).
2. Märkus: Antud andmetel ekvivalentse vibratsioonitaseme kohta on statistiline tüüphälve (standardne kõrvalekalle) 1 m/s².

TEHNILISED ANDMED

129LK
Heakskiidetud lisavarustus Tüüp Lõike	keosa kaitsekate, art. nr.
Teravölli keere M10
Trimmeripea T25 (Ø 2,0 - 2,7 mm tross)	574 19 87-01
129C, 129L
Heakskiidetud lisavarustus Tüüp Lõike	keosa kaitsekate, art. nr.
Keermestatud teravöll 3/8 R
Trimmeripea	T25 (Ø 2,0 - 2,7 mm tross) 574 47 95-01
	T25C (Ø 2,0 - 2,7 mm tross) 574 47 95-01

Alltoodud mudelitele soovitatakse järgmisi lisavarustusi.

Valikulised tarvikud Art. Nr. Järgmistele mudelitele
Harjakomplekt (koos varrega) SR600 537 19 67-01 129LK
Hekip疣gajomplekt (koos varrega) HA 850 537 19 66-06 129LK
Äretrimmerikomplekt (koos varrega) 537 19 69-01 129LK
Saekomplekt (koos varrega) PA 1100 537 18 33-16 129LK
Saekomplekt (ilma varreta) PA 537 18 33-11 129LK
Kultivaator lisaseade CA 150 varrega 537 42 54-01 129LK
Trimmeri tarvikute komplekt koos varrega TA 850 537 35 35-01 129LK

EÜ kinnitus vastavusest

Väljastaja nimi: Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel. [phone].

Husqvarna AB kannab ainuvastutust käesoleva avalduse objekti eest: trimmer ja/või võsalõikur, platvorm(id) A05328CCHV/A05328CSHV mudelitel 129C, 129L/129LK vastavalt alates 2013. aasta seerianumbritest. Platvormi ja mudeli numbrid on märgitud selgelt mudeli etiketile koos aastaarvu ja sellele järgneva seerianumbriga.

Ülalkirjeldatud avalduse objekt vastab järgmistes nõukogu direktiivides toodud nõuetele:

- 2006/42/EÜ, masinadirektiiv, 17. mai 2006. - 2004/108/EÜ, elektromagnetilise ühilduvuse direktiiv, 15. detsember 2004. - 2000/14/EÜ, müradirektiiv, 8. mai 2000.

Vastavalt lisale V on deklareeritud helitaseme väärtused toodud kasutusjuhendi tehniliste andmete lehel.

Järgitud on alljärgnevaid standardeid:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. on teostanud Husqvarna AB tellimusel vabatahtliku ekspertiisi ja väljastanud vastavusdeklaratsiooni AK72133896.01 vastavalt EL Nõukogu masinadirektiivile 2006/42/EÜ. Sertifikaat kehtib kõikidele tootel viidatud tootmiskohtadele ja päritoluriikidele. Komplekti kuuluv murutrimmer ja/või võsalõikur vastab näidisele, mis läbis ekspertiisi.

Allkirjastatud järgmise ettevõtte nimel: Husqvarna AB, Huskvarna, Rootsi, 27.12.2013.

Ronnie E. Goldman, Tehnika direktor. (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SÜMBOLID

Sümbolid seadmel ja/või kasutusjuhendis:

HOIATUS! Metsatööde saed, võsalõikurid ja trimmerid võivad olla ohtlikud! Hooletu või vale kasutamine võib põhjustada ohtlikke vigastusi või olla surmavaks kasutajale või teistele. On väga oluline, et te loeksite ja mõistaksite kasutusjuhendit.
