Typ produktu	Motorový křovinořez
Značka	Husqvarna
Model	129LK
Hmotnost (bez paliva a příslušenství)	6,0 kg
Palivo	Směs benzínu a oleje pro dvoudobé motory (poměr 1:50 s olejem Husqvarna nebo 1:33 s jinými oleji)
Objem palivové nádrže	0,34 L
Zdvihový objem	27,6 cm³
Maximální otáčky motoru	8500 ot/min
Volnoběžné otáčky	3200-3600 ot/min
Zapalovací svíčka	NGK CMR6A (vzdálenost elektrod 0,5 mm)
Hlavní funkce	Pletí, křovinořezání, sekání, zametání, škrábání
Kompatibilní příslušenství	Žací hlava T25, ochranný kryt, volitelné příslušenství (metací koš, nůžky na živý plot, okružní nůž, pila, kultivátor)
Běžná údržba	Čištění vzduchového filtru (každých 25 hodin), kontrola zapalovací svíčky, mazání hřídele (každých 30 hodin), čištění chladicího systému
Bezpečnost	Povinné ochranné pomůcky (přilba, chrániče sluchu, brýle, rukavice, boty), bezpečnostní vzdálenost 15 m, zastavení motoru před zásahem
Opravitelnost	Svěřte složité opravy autorizovanému servisu; náhradní díly dostupné u prodejce Husqvarna
Záruka	Odborná pomoc od autorizovaného prodejce
Hladina hluku (akustický tlak)	95 dB(A) měřeno na úrovni uší
Zaručená hladina akustického výkonu	114 dB(A)

Často kladené otázky - 129LK HUSQVARNA

Jaký typ paliva použít pro motorový křovinořez Husqvarna 129LK?

Používejte směs bezolovnatého benzínu (minimální oktanové číslo 90) a dvoudobého oleje. Doporučený poměr je 1:50 (2 %) s olejem Husqvarna nebo 1:33 (3 %) s jinými oleji splňujícími normy JASO FB/ISO EGB.

Jak nastartovat studený motor?

1. Několikrát stiskněte palivové čerpadlo (asi 10krát), dokud se nenaplní. 2. Vytáhněte ovladač sytiče. 3. Položte stroj na zem, držte jej levou rukou a pomalu táhněte za startér, dokud necítíte odpor, pak prudce zatáhněte. 4. Opakujte, dokud motor nezačne naskakovat, poté zasuňte sytič a dále táhněte, dokud nenastartuje. Před akcelerací nechte motor 30 sekund zahřát.

Jak namontovat žací hlavu?

Nejprve namontujte ochranný kryt (A) na převodovou trubku. Nasaďte unášecí kolík (B) na výstupní hřídel. Zablokujte hřídel pomocí pojistného kolíku (C) zasunutého do otvoru. Poté našroubujte žací hlavu (H) proti směru otáčení. Pevně utáhněte. Před použitím zkontrolujte, zda je kolík odstraněn.

Kdy a jak čistit vzduchový filtr?

Vzduchový filtr čistěte každých 25 hodin provozu, častěji v prašném prostředí. Sejměte kryt a filtr, umyjte jej v teplé mýdlové vodě, před opětovnou montáží zcela vysušte. Pokud je filtr velmi znečištěný nebo poškozený, vyměňte jej.

Jakou zapalovací svíčku použít a jak zkontrolovat vzdálenost elektrod?

Používejte zapalovací svíčku NGK CMR6A se vzdáleností elektrod 0,5 mm. Ke kontrole použijte měrku tloušťky. Svíčku čistěte měsíčně a vyměňujte ji jednou ročně nebo pokud je zanesená.

Jak nastavit volnoběh motoru?

Volnoběh se nastavuje šroubem T na karburátoru. Otáčejte jím po směru hodinových ručiček, dokud se žací zařízení nezačne otáčet, poté otáčejte proti směru, dokud se nezastaví. Volnoběh musí být stabilní (3200-3600 ot/min) a žací zařízení na volnoběh nesmí běžet. Pokud to není možné, obraťte se na servis.

Jaké ochranné pomůcky jsou povinné?

Vždy noste přilbu (v místech s rizikem pádu předmětů), chrániče sluchu, schválené ochranné brýle, rukavice, protiskluzové boty a dlouhé odolné oblečení. Lékárnička musí být po ruce.

Jak promazat převodovou hřídel?

Konec hnací hřídele ve spodní trubce musí být promazán každých 30 hodin provozu. Použijte speciální mazivo Husqvarna. Naneste jej dovnitř trubky, aby nedošlo k zadření drážek.

Co dělat, když se žací zařízení otáčí na volnoběh?

To znamená příliš vysoký volnoběh. Okamžitě zastavte motor a seřiďte šroub volnoběhu T, jak je popsáno. Pokud problém přetrvává, obraťte se na autorizovaný servis – stroj nepoužívejte, dokud není závada odstraněna.

Jak vyčistit chladicí systém?

Chladicí systém čistěte jednou ročně nebo častěji v náročných podmínkách. Kartáčem odstraňte nečistoty z žeber válce a ze sacího otvoru ve startéru. Ucpaný systém způsobuje přehřívání a poškození motoru.

NÁVOD K OBSLUZE 129LK HUSQVARNA

CZ Návod k použití 394-416

SK Návod na obsluhu 417-439

HR Priručnik 440-462

RS Priručnik 463-485

BA Uputstvo o upotrebi 486-508

RO Instrucțiuni de utilizare 509-531

TR Kullanım kılavuzu 532-553

RU Руководство по эксплуатации 554-578

UA Посібник користувача 579-602

BG Ръководство за експлоатация 603-627

GR Οδηγίες χρήσης 628-651

(A05328CCHV)

(A05328CS HV)

Varnostna oprema stroja 330

Rezila 332

MONTAZA

Montáž pětijádrového rotačního 333

Montáž a demontáž dělitelného držáku 333

Montáž řezných přípojek 334

Bezpečnostní výbava stroje

Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Vždy používejte:

Ochranná přilba tam, kde je nebezpečí padajících předmětů

• Schválenou ochranu sluchu, schválenou ochranu očí

Maximální otáčky výchozího hřídele, ot/min.

Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zvíře v okruhu 15 metrů od stroje.

Vždy používejte schválené ochranné rukavice.

Používejte pevnou neklouzavou obuv.

Určeno pouze pro nekovové, pružné řezné vybavení, tzn. strunovou hlavu s žací strunou.

Vyznačené šipky vymezují umístění úchytky rukojeti.

Emise hluku do okolí dle direktiv Evropského společenství. Emise stroje je uvedena v kapitole Technické údaje a na štítku.

Další symboly/nálepky na zařízení se týkají zvláštních certifikačních požadavků pro určité obchodní trhy.

Motor se vypne tak, že se vypínač nastaví do polohy vypnuto. VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli neúmyslnému

nastartování, je nutno vždy odejmout koncovku zapalovací svíčky.

Vždy používejte schválené ochranné rukavice.

Pro zajištění správné funkce je nutné zařízení pravidelně čistit.

Vizuální kontrola.

OBSAH

Obsah Před startováním nezapomínejte

VYSVĚTLENÍ SYMBOLŮ

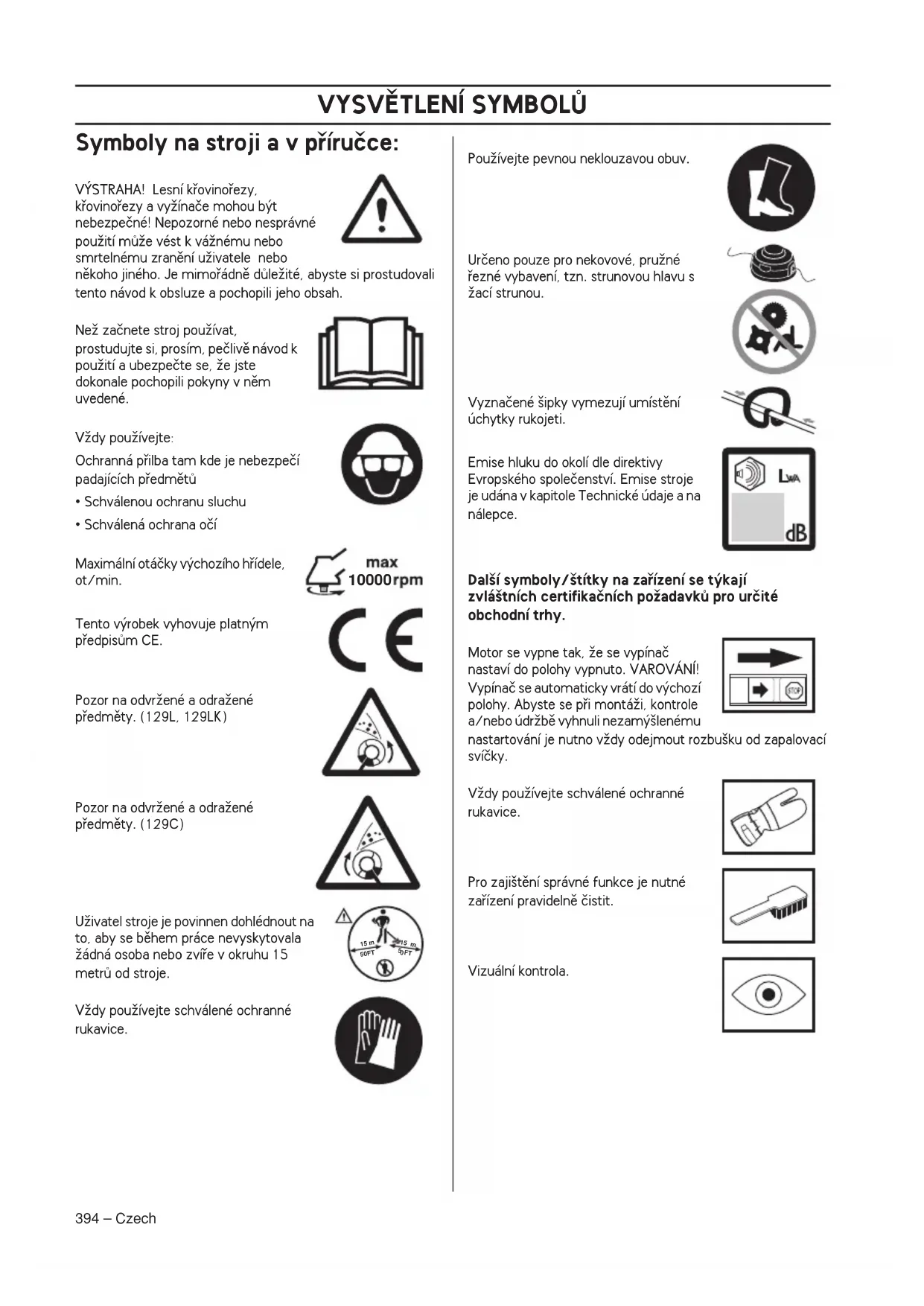

Symboly na stroji a v příručce: 394

OBSAH

Obsah 395

Před startováním nezapomínejte na následující: 395

ÚVOD

Vážený zákazníku. 396

CO JE CO?

Co je co na vyžínači? 397

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění 398

Osobní ochranné pomůcky 398

Bezpečnostní vybavení stroje 399

Řezný mechanismus 401

MONTÁŽ

Montáž obloukového držadla 402

Montáž a demontáž dvoudílné trubky hřídele 402

Montáž řezacího vybavení 403

Montáž krytu strunové hlavy a strunové hlavy 403

Montáž krytu strunové hlavy a strunové hlavy 403

MANIPULACE S PALIVEM

Bezpečnost při manipulaci s palivem 404

Palivo 404

Plnění paliva 405

Startování a vypínání 406

PRACOVNÍ POSTUP

Obecné pracovní pokyny 408

ÚDRŽBA

Karburátor 410

Tlumič výfuku 410

Chladicí systém 411

Zapalovací svíčka 411

Dvoudílná hřídel 411

Vzduchový filtr 412

Schéma technické údržby 413

TECHNICKÉ ÚDAJE

Technické údaje 414

ES Prohlášení o shodě 416

na následující:

Pečlivě prostudujte návod k použití.

VÝSTRAHA! Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Lesní křovinořez, křovinořez a vyžínač použitý nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přečíst si a porozumět obsahu tohoto návodu k používání.

Vážený zákazníku,

Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karel XI nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť potok byl používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.

Husqvarna je dnes jedním z největších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší priorita. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/zahradách a v oboru stavebním a inženýrských sítí. Cílem firmy Husqvarna je tak být přední co do ergonomie, příjemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení výrobků v těchto oborech.

Jsme přesvědčeni o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovaných prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete-li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

1 Strunová hlava 2 Plněné mazivem, kolmý ozubený převod 3 Kolmý ozubený převod 4 Kryt řezného vybavení 5 Trubka hřídele 6 Spoj trubky hřídele 7 Obloukové držadlo 8 Páčka plynu 9 Stop spínač (vypínač zapalování) 10 Pojistka páčky plynu 11 Rozbuška a zapalovací svíčka

12 Startér 13 Startovací madlo 14 Palivová nádrž 15 Kryt vzduchového filtru 16 Benzinové čerpadlo 17 Regulace sytiče 18 Hnaný kotouč 19 Návod k použití 20 Kombinovaný klíč 21 Jistící čep

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění

UPOZORNĚNÍ!

Stroj je určen výhradně k vyžínání trávy a prořezávání trávy. Jediným příslušenstvím, které se smí používat spolu s motorem jako zdroj pohonu, je řezné vybavení, doporučené v kapitole Technické údaje.

Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

Nikdy nepoužívejte stroj, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.

Všechny ochranné kryty a rukojeti musí být před zahájením práce upevněny. Ujistěte se, že koncovka zapalovacího kabelu a zapalovací kabel jsou neporušené, aby se zabránilo nebezpečí úrazu elektrickým proudem.

Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zvíře v okruhu 15 metrů od stroje.

Před použitím stroje proveďte celkovou kontrolu (viz plán údržby).

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.

VÝSTRAHA! Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož je stroj vybaven vratnou pružinou a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukověť, mohou i děti za určitých okolností mít tu sílu, která je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto vždy sejměte rozbušku, není-li stroj pod dohledem.

Osobní ochranné pomůcky

UPOZORNĚNÍ!

Lesní křovinořez, křovinořez a vyžínač, pokud je používán nesprávně nebo nepozorně, se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přečíst si a porozumět obsahu tohoto návodu k používání.

Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale snižují míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

VÝSTRAHA! Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Sejměte vždy ochranu sluchu ihned po zastavení motoru.

OCHRANNÁ PŘILBA

Ochranná přilba tam, kde je nebezpečí padajících předmětů.

OCHRANA SLUCHU

Použijte ochranu sluchu s dostatečným tlumicím účinkem.

OCHRANA OČÍ

Použijte vždy schválenou ochranu očí. Použijete-li vizír, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu ANSI Z87.1 pro USA nebo EN 166 pro státy EU.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

RUKAVICE

V případě potřeby použijte rukavice, např. při montáži řezného vybavení.

PRACOVNÍ OBUV

Používejte pevnou neklouzavou obuv.

PRACOVNÍ ODĚV

Používejte oděv z pevné látky a vyhněte se příliš volným částem oděvu, které mohou být zachyceny křovinami nebo větvemi. Používejte vždy dlouhé silné kalhoty. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosí. Upravte si účes tak, aby vám vlasy nevisely pod ramena.

LÉKÁRNIČKA PRVNÍ POMOCI

Vždy mějte po ruce soupravu pro poskytování první pomoci.

Bezpečnostní vybavení stroje

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část Co je co?

Životnost stroje se může zkracovat a riziko úrazu zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.

UPOZORNĚNÍ

Servis a opravy stroje vyžadují speciální odborné školení. To platí zejména pro bezpečnostní vybavení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

VÝSTRAHA! Nikdy nepoužívejte stroj, jehož bezpečnostní vybavení je poškozené! Kontrolu a údržbu bezpečnostního vybavení stroje je nutno provádět podle postupů uvedených v této části textu. V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

Pojistka páčky plynu má za účel zabránit neúmyslnému přidání plynu. Po stisknutí pojistky (A) (např. když uchopíte rukojeť) se uvolní páčka plynu (B). Když rukojeť pustíte, páčka plynu i pojistka páčky plynu se vrátí do původní polohy. Tento pohyb je zajišťován dvěma nezávislými vratnými pružinami. Toto uspořádání zabezpečí, že se páčka plynu automaticky zajistí v poloze, při které běží motor ve volnoběžných otáčkách.

Zkontrolujte, zda při uvolnění pojistky páčky plynu zapadne páčka plynu do polohy, při které je motor ve volnoběžných otáčkách.

Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

Zkontrolujte, zda se páčka plynu a její pojistka volně pohybují a zda jejich vratné pružiny fungují správně.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Viz Pokyny pod rubrikou Start. Nastartujte stroj a dejte plný plyn. Uvolněte regulaci plynu a přesvědčte se o tom, že se řezné vybavení zastavilo a stojí v klidu. Pokud se po převedení regulace plynu do polohy volnoběhu řezné vybavení nadále otáčí, je nutné prověřit seřízení chodu na volnoběh na karburátoru. Viz Pokyny pod rubrikou Technická údržba.

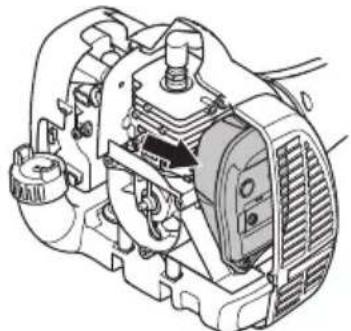

Stop spínač (vypínač zapalování)

Pomocí vypínače zapalování se vypíná motor.

Nastartujte motor a zkontrolujte, zda se motor zastaví při přepnutí vypínače zapalování do vypnuté polohy.

Kryt řezného vybavení

Účelem tohoto krytu je zamezit odletávání odhozených předmětů směrem k uživateli. Kryt zabrání také přímému kontaktu uživatele s řezným vybavením.

Zkontrolujte, zda kryt není poškozen ani nemá trhliny. Byl-li kryt vystaven úderu nebo má trhliny, je nutno jej vyměnit.

Používejte vždy pouze doporučený kryt k danému řeznému vybavení. Viz kapitolu Technické údaje.

VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

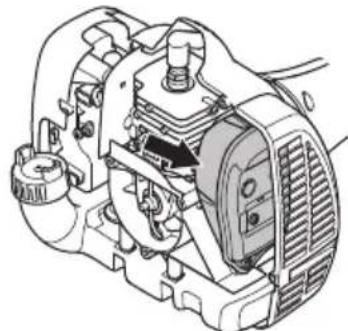

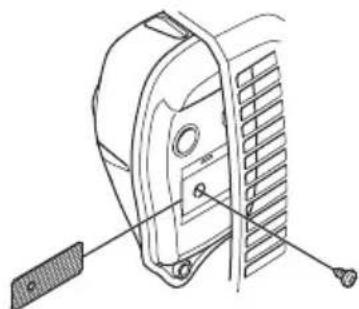

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele. Tlumič zvuku s katalyzátorem slouží navíc ještě ke snížení obsahu škodlivin ve výfukových plynech.

V zemích s teplým a suchým podnebím je nebezpečí vzniku požáru zvýšeno. Z toho důvodu opatřujeme některé tlumiče zvuku lapačem jisker v podobě síťky. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou síťkou.

U tlumiče výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje.

Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku. Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn.

Pokud je tlumič výfuku na stroji vybaven lapačem jisker, musí se sítko lapače pravidelně čistit. Ucpané sítko lapače způsobuje přehřátí motoru a může vést k vážnému poškození stroje.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dávejte pozor na nebezpečí požáru!

VÝSTRAHA! Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. V případě poškození tlumiče výfuku se vyvarujte se kontaktu s těmito částmi.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

VÝSTRAHA! Mějte na mysli, že:

Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

Řezný mechanismus

Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:

• Dosáhnout maximálního řezného výkonu.
• Prodloužit životnost řezného mechanismu.

UPOZORNĚNÍ

Používejte výhradně řezné vybavení spolu s krytem námi doporučeným! Viz kapitolu Technické údaje.

Viz Pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení žací struny a volby správného průměru struny.

VÝSTRAHA! Než přistoupíte k práci na řezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení po puštěné regulaci plynu. Ujistěte se, že se řezné vybavení úplně zastavilo a sejměte kabel ze svíčky zapalování než přistoupíte k práci s vybavením.

VÝSTRAHA! Nesprávné řezné vybavení zvyšuje nebezpečí úrazu.

Strunová hlava

UPOZORNĚNÍ

Vždy se ujistěte, že je žací struna navinuta na cívce pevně a stejnoměrně, v opačném případě dochází ke zdraví škodlivým vibracím ve stroji.

• Používejte pouze doporučené strunové hlavy a žací struny. Tyto jsou vyzkoušeny výrobcem tak, aby vyhovovaly určité velikosti motoru. To je mimořádně důležité, používáte-li plnoautomatickou strunovou hlavu. Používejte výhradně doporučené řezné vybavení. Viz kapitolu Technické údaje.

Všeobecně vyžadujeme, aby měl stroj malou strunovou hlavu naopak. Je to proto, že při odstraňování trávy pomocí žací struny musí motor vymrštit strunu radiálně od strunové hlavy a přitom překonávat odpor sekaného travního porostu. - Délka žací struny je také důležitá. Delší žací struna vyžaduje výkonnější motor než kratší struna stejného průměru. Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání struny na správnou délku. - Aby bylo dosaženo vyšší životnosti žací struny, lze ji na pár dní namočit do vody. To způsobí, že se žací struna ztuží a déle vydrží.

Montáž obloukového držadla

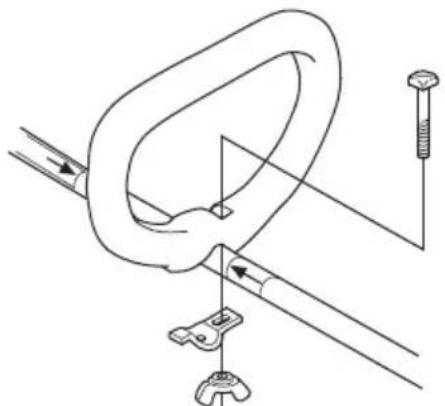

Zacvakněte obloukové držadlo na trubku hřídele. Povšimněte si, že obloukové držadlo je nutno připevnit mezi šipkami vyznačenými na trubce hřídele.

• Připevněte rukojeť pomocí šroubů, svěrací podložky a křídlové matice dle obrázku. Utáhněte křídlovou matici.

Montáž a demontáž dvoudílné trubky hřídele

(129LK)

Montáž:

Povolte spojku otočením knoflíku. - Vyrovnejte zarážku nástavce (A) s šipkou na spojce (B).

• Zasuňte nástavec do spojky, až zacvakne na své místo.

• Před použitím stroje knoflík pevně utáhněte.

Demontáž:

Povolte spojku otočením knoflíku (alespoň 3krát).

• Stiskněte a podržte tlačítko (C). Pevně držte konec motoru a vytáhněte nástavec rovně ze spojky.

Montáž řezacího vybavení

VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

Montáž krytu strunové hlavy a strunové hlavy

(129L, 129LK)

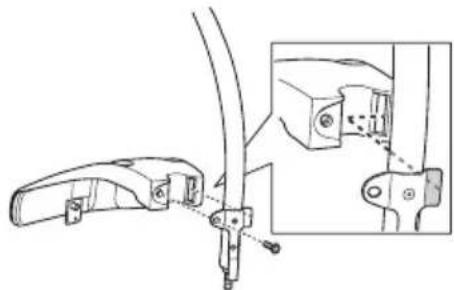

• Nasaďte kryt vyžínače (A) určený k práci se strunovou hlavou. Zahákněte kryt vyžínače/kombinovaný kryt do držáku na trubce hřídele a zajistěte šroubem (L).

• Namontujte hnaný kotouč (B) na výstupní osu.
• Pootáčejte hřídelem kotouče, až jeden z otvorů v hnaném kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu. Zasuňte jisticí čep (C) do otvoru tak, aby byla osa připojena.

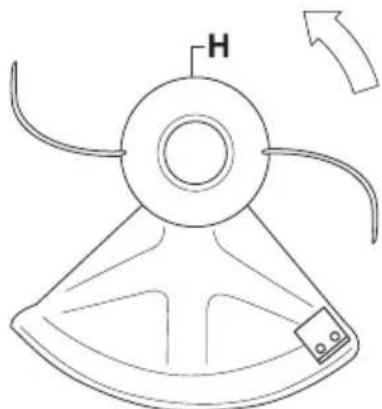

• Našroubujte strunovou hlavu/plastikové nože (H) proti směru otáčení.

• Demontáž se provádí v obráceném sledu.

Montáž krytu strunové hlavy a strunové hlavy

(129C)

• Připevněte kryt dle obrázku. Řádně utáhněte.

• Nasaďte prachovku na hřídel. Matice musí být zcela kryta prachovkou.

• Přidržte prachovku francouzským klíčem, aby bylo zabráněno otáčení ohebného hřídele.
• Našroubujte sekací hlavu na hřídel.

Bezpečnost při manipulaci s palivem

Stroj nikdy nestartujte:

1. Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit. 2. Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu. 3. Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva. V případě netěsnosti se obraťte na servisního pracovníka.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální unikající palivo a benzinové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod. Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.
• Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo.
• Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem. Během přepravy a přechovávání stroje musí být řezné vybavení vždy opatřeno přepravním krytem. Zajistěte stroj během přepravy.
• Abyste se vyhnuli neúmyslnému nastartování motoru, je nutno vždy odstranit zapalovací svíčku při dlouhodobém přechovávání, nemáte-li dohled nad strojem a při druzích servisních prací.

VÝSTRAHA! Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzinových výparů.

Palivo

VAROVÁNÍ! Stroj je vybaven dvoudobým motorem a při jeho provozu se musí vždy použít směs benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesné odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.

VÝSTRAHA! Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Buďte proto opatrní při zacházení s palivem a dbejte na to, aby byla v místech zacházení s palivem dobrá ventilace.

Benzín

VAROVÁNÍ! Vždy používejte kvalitní směs benzínu a oleje s minimálním oktanovým číslem 90 (RON). Pokud je váš stroj vybaven katalyzátorem (viz kapitola Technické údaje), vždy používejte kvalitní směs bezolovnatého benzínu a oleje. Olovnatý benzín by způsobil zničení katalyzátoru.

Tam, kde je k dostání benzín uzpůsobený pro životní prostředí, tzv. akrylátový benzín, použijte tento benzín.

Palivo smíchané s etanolem, je možné použít E10 (max. 10% podíl etanolu). Použití směsi s etanolem s vyšším obsahem než u E10 může vytvořit systém se slabým spalováním, což může způsobit poškození motoru.

• Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
• Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem.

Olej pro dvoudobé motory

• Abyste dosáhli co nejlepších výsledků a výkonu, používejte olej pro dvoudobé motory HUSQVARNA, který je vyráběn speciálně pro naše vzduchem chlazené dvoudobé motory.
• Nikdy nepoužívejte olej pro dvoudobé motory chlazené vodou, někdy také nazývaný olej pro lodní motory (tzv. TCW).
• Nikdy nepoužívejte olej určený pro čtyřdobé motory.
• Olej nízké kvality nebo příliš bohatá směs oleje a paliva může ohrozit funkčnost katalyzátoru a zkrátit jeho životnost.
• Poměr směsi 1:50 (2%) s olejem pro dvoudobé motory HUSQVARNA. 1:33 (3%) s ostatními oleji určenými pro dvoudobé motory chlazené vzduchem, klasifikovanými pro JASO FB/ISO EGB.

Benzín, litrù	Olej pro dvoudobé motory, litrù
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Míchání směsi

Vždy míchejte benzín a olej v čisté nádobě určené na pohonné hmoty. Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přidejte celou dávku oleje. Směs paliva dobře promíchejte (protřepejte). Přidejte zbývající polovinu dávky benzínu. Směs paliva před nalitím do palivové nádrže zařízení důkladně promíchejte (protřepejte).

Nemíchejte větší dávku paliva než na jeden měsíc dopředu. - Pokud po delší dobu stroj nepoužíváte, vyprázdněte a vyčistěte palivovou nádrž.

VÝSTRAHA! Tlumič katalyzátoru se během používání a po něm rychle zahřeje. A to i při volnoběhu. Při práci v blízkosti hořlavých materiálů či výparů hrozí nebezpečí vzniku požáru.

Plnění paliva

VÝSTRAHA! Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

Palivo míchejte a nalévejte venku, mimo dosah jisker a plamenů.

V blízkosti nádrží s palivem nekuřte a neumisťujte horké předměty.

Před doplňováním paliva vždy vypněte motor.

Před doplňováním paliva motor vypněte a nechte jej po několik minut zchladnout.

Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva.

Používejte nádoby na palivo s plnicím hrdlem s ochranou proti přeplnění. - Pokud jste při tankování polili palivem, je třeba všechno rozlité palivo setřít a nechat palivo se vypařit. Očistěte víčka nádržek na palivo a jejich okolí. Nečistoty v nádržce na palivo způsobí provozní poruchy. Dbejte na to, aby palivo bylo důkladně promícháno tím, že nádobu s benzínem před tankováním protřepete.

Kontrola před startem

Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo mají-li trhlinky.

• Nikdy nepracujte se strojem bez bezpečnostního krytu nebo je-li tento kryt poškozen. Všechny poklopy musí být před spuštěním stroje správně namontovány a bez závad.

Startování a vypínání

VÝSTRAHA! Před spuštěním stroje musí být namontován kryt spojky s hřídelí, jinak je nebezpečí uvolnění spojky a tím i úrazu.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva. Umístěte stroj na pevný podklad. Přesvědčte se, že se řezné vybavení nedostane do styku s cizími předměty.

Dbejte, aby se v pracovním prostoru nenacházely nepovolané osoby, mohlo by dojít k vážnému úrazu. Bezpečnostní vzdálenost je 15 m.

Spouštění studeného motoru

Benzínové čerpadlo: Opakovaně stiskněte provětrávací membránu (nejméně 10krát), dokud ji nezačne zaplňovat palivo. Membrána nemusí být zcela zaplněna.

Sytič: Nastavte páčku sytiče do zapnuté polohy.

VÝSTRAHA! Při startování motoru s ovladačem sytiče v poloze sycení začne řezné ústrojí ihned otáčet.

Přitiskněte celý stroj k zemi levou rukou (POZOR! Ne nohou!). Uchopte pravou rukou startovací rukojeť a zvolna vytáhněte startovací lanko, až pocítíte odpor (v této chvíli došlo k zaskočení západek ve startovacím mechanismu) a potom rychle a silně za lanko zatáhněte. Nikdy nemotejte startovací lanko kolem ruky.

Při startování motoru nemačkejte ovládání plynu.

Opakovaně tahejte za šňůru, dokud se motor nepokusí rozběhnout (maximálně 3 zatažení). Pokud motor nastartuje nebo se pokusí rozběhnout, stlačte páčku sytiče směrem dolů do provozní polohy. Silně tahejte za startovací lanko, dokud motor nenastartuje. Jakmile motor nastartuje, nechte motor zahřát po dobu 30 sekund a teprve pak můžete dát plný plyn.

VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně navíjet. To by mohlo stroj poškodit.

Spouštění teplého motoru

Benzínové čerpadlo: Zmáčkněte několikrát gumovou membránu benzínového čerpadla, až dojde k naplnění prostoru pod membránou palivem. Membrána nemusí být plná.

Stlačte páčku sytiče směrem dolů do provozní polohy. Silně tahejte za startovací lanko, dokud motor nenastartuje. Jakmile motor nastartuje, dejte plný plyn.

Vypínání

Zastavte motor vypnutím zapalování.

VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli neúmyslnému nastartování, je nutno vždy odejmout rozbušku od zapalovací svíčky.

Obecné pracovní pokyny

UPOZORNĚNÍ

V tomto oddíle jsou uvedena základní pravidla bezpečnosti práce s vyžínačem.

Dostanete-li se do situace, kdy pocítíte jakoukoli pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.

Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

Před použitím stroje je nutné, abyste pochopili rozdíl mezi prořezáváním lesa, prořezáváním trávy a vyžínáním trávy.

Základní bezpečnostní pravidla

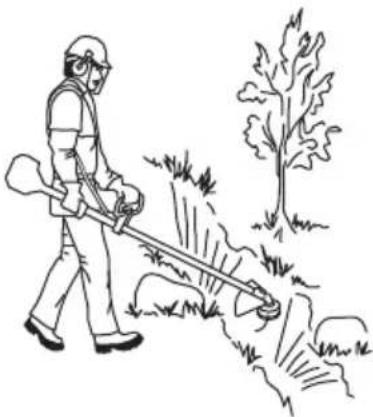

1. Sledujte své okolí: - Abyste zabezpečili, že žádní lidé, zvířata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem. Zajistěte, že se ani osoby ani zvířata nemohou dostat do kontaktu s řezným vybavením nebo s předměty řezným vybavením odmrštěnými. VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody. 2. Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny řezným zařízením. 3. Nepoužívejte motorový foukáč za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za nepříznivého počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu. 4. Ujistěte se, že se můžete volně pohybovat a bezpečně stát.

5. Držte dobrou rovnováhu a stůjte pevně. Nenatahujte se příliš daleko. Neustále přezkušujte a držte rovnováhu. 6. Vždy držte stroj oběma rukama. Stroj držte po své pravé straně.

7. Řezné zařízení udržujte pod úrovní pasu. 8. Před přemístěním stroje musí být motor vypnutý. 9. Nikdy neodkládejte stroj, který je v chodu, aniž byste jej měli pod plnou kontrolou.

VÝSTRAHA! Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo řezacího vybavení, protože toto může způsobit vážný úraz.

Než odstraníte materiál, který se namotal kolem osy kotouče, zastavte motor a řezací vybavení, jinak je nebezpečí úrazu. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Při doteku je nebezpečí úrazu popálením.

VÝSTRAHA! Varování před odmrštěnými předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího vybavení. Kameny, nečistota atd. mohou být odmrštěny do očí a mohou způsobit oslepnutí nebo vážné zranění.

Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, diváci a pomocníci se musí nacházet mimo bezpečnostní zónu 15 m od stroje. Jakmile se někdo blíží, okamžitě stroj vypněte. Nikdy neotáčejte strojem, aniž byste nejprve zkontrolovali směrem vzad, že se nikdo nenachází v bezpečnostní zóně.

Hlavní principy činnosti

Po provedení každého pracovního úkonu nechte motor běžet na volnoběh. Pokud motor běží delší dobu nezatížený a na plný plyn, hrozí nebezpečí jeho vážného poškození.

VÝSTRAHA! Někdy dojde k uváznutí větve nebo trávy mezi krytem a řezným vybavením. Při čištění vždy vypněte motor.

Vyžínání trávy strunovou hlavou

Vyžínání

• Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Vlastní práci provádí konec žací struny. Nechte žací strunu pracovat vlastní rychlostí. Netlačte žací strunu do materiálu, který chcete odstranit.

• Struna je schopna lehce sřezávat trávu i plevel u zdí, plotů, stromů a záhonů, avšak může také poškodit citlivou kůru stromů a keřů a také sloupky plotů.
• Snižte nebezpečí poškození vegetace zkrácením žací struny na 10-12 cm a snížením počtu otáček motoru.

Oškrabování

• Technika oškrabování odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí, lehce nakloněnou. Nechte konec žací struny narážet na zem kolem stromů, sloupů, soch apod. POZOR! Tato technika zvyšuje opotřebení žací struny.

Struna se opotřebovává rychleji a častěji je nucena se vysouvat při práci proti kamenům, cihlám, betonu, kolem kovových plotů apod., ve srovnání s prací mezi stromy a dřevěnými zahradními ploty. - Při vyžínání a oškrabování nepoužívejte chod na plný plyn (80 %), držte plyn o něco nižší, aby se prodloužila životnost žací struny a snížilo se opotřebení strunové hlavy.

Sekání trávy

Vyžínač je ideální k sekání na takových místech, která jsou nesnadno přístupná při použití normální sekačky. Během sekání držte žací strunu rovnoběžně s povrchem terénu. Netlačte strunovou hlavu k zemi, toto poškozuje jak trávník, tak i nářadí.

Vyhněte se trvalému doteku strunové hlavy se zemí během normálního sekání. Stálý kontakt může vést k poškození a rychlému opotřebení strunové hlavy.

Zametání

• Ventilační účinek otáčející se žací struny může být využit k rychlému a snadnému čištění. Udržujte strunu rovnoběžně nad zametaným úsekem a pohybujte celým strojem sem a tam.

• Při sekání a smetání použijte plný plyn, abyste dosáhli dobrého výsledku.

UPOZORNĚNÍ! Strunovou hlavu je třeba čistit při každé výměně struny, aby se předešlo nevyváženosti a vibracím rukojetí. Také je třeba zkontrolovat, zda ostatní části hlavy nepotřebují vyčistit.

Karburátor

Nastavení volnoběžných otáček

Před zahájením seřizovacích prací dbejte na to, aby byl vzduchový filtr čistý a opatřen krytem.

Seřizujte nastavení otáček volnoběhu v případě potřeby šroubem volnoběhu T. Otáčejte nejprve šroubem T ve směru hodinových ručiček, až se řezné vybavení začne otáčet. Otáčejte poté šroubem proti směru hodinových ručiček, až se řezné vybavení zastaví. Otáčky volnoběhu jsou správně nastaveny, běží-li motor pravidelně v každé poloze. Je nutno také přihlédnout k tomu počtu otáček, při kterém se řezné vybavení začíná otáčet.

Doporučený počet otáček při volnoběhu je: Viz část Technické údaje.

VÝSTRAHA! Pokud nelze nastavit počet otáček volnoběhu tak, aby řezné vybavení zůstalo v klidu, je nutné se obrátit na prodejce/servis. Nepoužívejte stroj, dokud není správně seřízen nebo opraven.

Tlumic výfuku

VAROVÁNÍ! Některé tlumiče zvuku jsou vybaveny katalyzátorem. Informaci o vybavení stroje naleznete v kapitole Technické údaje.

Tlumic výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.

Některé tlumiče výfuku jsou vybaveny speciálním síťkovým lapačem jisker. Pokud vaše zařízení je opatřeno tímto typem tlumiče výfuku, měli byste síťko čistit alespoň jednou za měsíc. Síťko čistěte drátěným kartáčem. U tlumiče zvuku bez katalyzátoru je zapotřebí síťko čistit a eventuálně vyměnit jednou týdně. U tlumiče zvuku s katalyzátorem je zapotřebí síťko kontrolovat a eventuálně čistit jednou měsíčně.

Poškozenou síťku je nutno vyměnit. Často znečištěná síťka indikuje sníženou funkčnost katalyzátoru. Požádejte vašeho prodejce o provedení kontroly funkce katalyzátoru. Znečištěná síťka způsobuje přehřívání motoru a tím poškození válce a pístu.

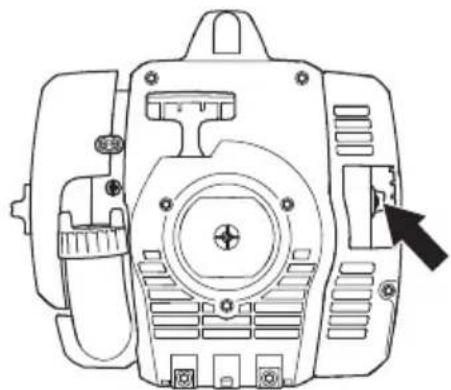

Zadní kryt je na obrázku odstraněn pouze z důvodu přehlednosti. Nedoporučujeme odstraňovat kryt při údržbě obrázkově.

VAROVÁNÍ! Nikdy nepracujte se strojem s poškozeným tlumičem zvuku.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dbejte pozor na nebezpečí požáru!

Chladicí systém

Zařízení je vybaveno chladicím systémem, který zajišťuje udržení co nejnižší provozní teploty.

Chladicí systém se skládá z následujících součástí:

1 Sání vzduchu v krytu startéru. 2 Chladicí žebra na válci.

Vyčistěte chladicí systém kartáčem. Jednou ročně nebo v náročných podmínkách častěji. Znečištěný nebo ucpaný chladicí systém má za následek přehřívání zařízení, což vede k poškození válce a pístu.

Zapalovací svíčka

Na stav zapalovací svíčky má nepříznivý vliv:

• Nesprávné seřízení karburátoru.
• Nesprávná palivová směs (příliš mnoho nebo špatný olej). Znečištěný vzduchový filtr.

Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtížím při startování.

Pokud se snižuje výkon zařízení, je obtížné jej startovat či dochází k problémům při volnoběžných otáčkách, vždy, než přikročíte k dalším opatřením, nejprve zkontrolujte stav zapalovací svíčky. Jestliže je zapalovací svíčka znečištěna, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0,5/0,6 mm. Zapalovací svíčka by se měla vyměnit po jednom měsíci provozu nebo i častěji, pokud je to nutné.

VAROVÁNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst i válec. Dbejte na to, aby svíčka měla tzv. rádiové odrušení. Viz část Technické údaje.

Dvoudílná trubka hřídele

Konec hnacího hřídele ve spodní polovině trubky hřídele musí být mazán mazivem vždy po 30 hodinách provozu. Při nedostatečném nebo nepravidelném mazání hrozí nebezpečí, že se konce hnacího hřídele (drážkovaný spoj) u dvoudílných modelů zadřou.

Vzduchový filtr

Vzduchový filtr je nutno pravidelně čistit od prachu a nečistot, jedině tak je možno odstranit:

• Poruchy karburátoru, problémy při startování, snížení výkonu motoru, zbytečné opotřebení součástí motoru.
• Nadměrnou spotřebu paliva.

Čistěte vzduchový filtr po každých 25 hodinách provozu nebo častěji, pracujete-li v silně prašném prostředí.

Čištění vzduchového filtru

Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mýdlové vodě. Před jeho zamontováním zpět do stroje je nutno filtr řádně vysušit.

Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.

Pokud pracujete se strojem v prašném prostředí, je zapotřebí vzduchový filtr napustit olejem. Viz pokyny pod rubrikou Napouštění vzduchového filtru olejem.

Napouštění vzduchového filtru olejem

Použijte vždy olej pro filtry HUSQVARNA, art. č. 531 00 92-48. Olej pro filtry obsahuje ředidlo, které umožňuje rovnoměrné vsáknutí oleje do materiálu filtru. Proto se vyvarujte kontaktu s pokožkou.

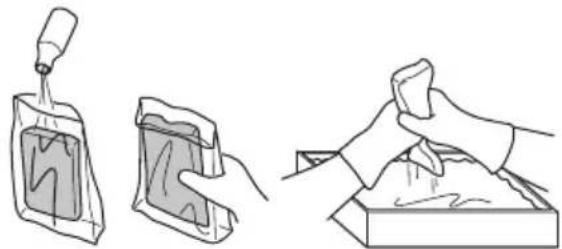

Vložte filtr do igelitového sáčku a polejte jej olejem. Promněte sáček, aby se olej rovnoměrně rozdělil. Filtr v sáčku vyždímejte a přebytečný olej vylejte před namontováním vzduchového filtru zpět do stroje. Nikdy nepoužívejte normální motorový olej. Ten svou tíhou prosákne filtrem a zůstane na dně.

Kolmý ozubený převod

Kolmý ozubený převod je výrobcem naplněn vhodným množstvím maziva. Přesto před použitím stroje zkontrolujte, zda je převod naplněn do 3/4 mazivem. Používejte speciální mazivo HUSQVARNA.

Toto mazivo zpravidla není nutné měnit s výjimkou případů, kdy bude celý převod podroben opravě.

Schéma technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsána v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Śdrżba	Tydenní Śdrżba	Měsićní Śdrżba	Rochní údrźba
Očistěte stoj zvenku. X
Zkontrolujte, ze zarázka regláze plynu a regláž plynu fungují bezpečné.	X
Proveřte Činnost vypínače. X
Zkontrolujte, zda se Žezné vybavení neotáčí pri chodu motoru na volnoběh.	X
Vyčistěte vzduchový filtr. V prípadě potřeby ho vyměnte. X
Zkontrolujte, zda kryt není poskozen ani nemá thrinky. Byl-li kryt dystaven Úderu nebo má thrinky je nutno jej vyměnit.	X
Zkontrolujte, zda strunová hlava není poskozena ani nemá thrinky. V prípadě potřeby je nutno strunovou hlavu vyměnit.	X
Přesvěděcte se, zda jsou matice a šrouby utežené. X
Zkontrolujte, zda neuniká palivo z motoru, nádrěve nebo palivovych hadiček.	X
Zkontrolujte, zda je kolmý ozubený prěvod naplněn do 3/4 mazivem. V prípadě potřeby doplěte speciálné mazivem.	X
Zkontrolujte startér a jeho lanko. X
Očistěte svíčku zapalování zevně. Odmontujte ji a zkontrolujte vzdálenost elektréd. Upravte vzdálenost na 0,5 mm nebo vyměnte svíčku. Dbeje na to, aby svíčka měla tzv. rádiové odrušeni.			X
Vyčistěte zevně karburátor a jeho okoli. X
Očistěte chladici systém stroje. X
Očistěte nebo vyměnte sítku lapace jisker na tlumiči zvuku (platí pouze pro tlumiče bez katalyzátoru).			X
Zkontrolujte, ze není palivový filtr znečišťen nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V prípadě nutnosti vyměnte.			X
Prěkontrolujte věchny elektrické kabely a konektory. X
Zkontrolujte spojku, pruziny spojky a buben spojky s ohledem na opotřebování. V prípadě nutnosti vyměnte v autorizované servisnídě.			X
Vyměnte svíčku zapalování. Dbeje na to, aby svíčka měla tzv. rádiové odrušeni.			X

TECHNICKÉ ÚDAJE

Technické údaje

129C 129L 129LK

(A05328CCHV) (A05328CSHV) (A05328CSHV)

Motor

Obsah válce, cm3

27.6 27.6 27.6

Vrtání válce, mm 36,0 36,0 36,0

Zdvih, mm 27 27 27

Otáčky chodu naprázdno, ot/min 3200-3600 3200-3600 3200-3600

Maximální výkon motoru dle ISO 8893, kW/ ot./min. 0.8/8000 0.8/8000 0.8/8000

Tlumič zaběhnutý s katalyzátorem Ano Ano Ano

Systém zapalování řízený počtem otáček

Ano Ano Ano

Systém zapalování

Zapalovací svíčka

NGK CMR6A

NGK CMR6A

NGK CMR6A

Vzdálenost elektrod, mm

0.5

0.5

0.5

Palivová a mazací systém

Objem palivové nádrže, cm³/l

340/0.34 340/0.34 340/0.34

Hmotnost

Hmotnost bez paliva, bez řezného vybavení a krytu, kg

4.6

5.2

6.0

Emise hluku

(viz poznámka 1)

Hladina akustického výkonu, změřená dB(A) 105

105

105

Poznámka 1: Emise hluku do okolí měřená jako efekt zvuku (Lw) dle direktivy ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/EC. Poznámka 2: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A). Poznámka 3: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s².

TECHNICKÉ ÚDAJE

129LK
Schvalené príslušenství Typ Kryt šného vybavení, art.č.
Závit hřidele kotouče M10
Strunová hlava T25 (struna o Ø 2,0 - 2,7 mm) 574 19 87-01
129C, 129L
Schvalené príslušenství Typ Kryt šného vybavení, art.č.
Závit hřidele pro kotouč 3/8 R
Strunová hlava	T25 (struna o Ø 2,0 - 2,7 mm) 574 47 95-01
	T25C (struna o Ø 2,0 - 2,7 mm) 574 47 95-01

Pro uvedené modely se doporučují následující nástavce.

Volitelné príslušenství Ref.číslo Používa se pro:
Přídavný kartáč s hřídelem SR600 537 19 67-01 129LK
Přídavné núžky na ploty s hřídelem HA 850 537 19 66-06	129LK
Přídavný ochraťovac s hřídelem 537 19 69-01 129LK
Přídavné ostří s hřídelem PA 1100 537 18 33-16 129LK
Přídavné ostří bez hřídele PA 537 18 33-11 129LK
Příslušenství kultivátoru s hřídelem CA 150 537 42 54-01	129LK
Sada vyžínače strubkou hřídele TA 850 537 35 35-01 129LK

ES Prohlášení o shodě

Jméno vydavatele: Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel. [phone].

Společnost Husqvarna AB se zaručuje za předmět tohoto prohlášení: Vyžínač nebo křovinořez, platforma A05328CCHV / A05328CSHV představující modely 129C, 129L / 129LK od sériových čísel z roku 2013 dále. Čísla platformy a modelu jsou zřetelně vyznačena na typovém štítku spolu s rokem, za nímž následuje výrobní číslo.

Vyše popsaný předmět prohlášení splňuje požadavky směrnic Evropské rady:

• 2006/42/ES týkající se strojních zařízení ze 17. května 2006.
• 2004/108/ES týkající se elektromagnetické kompatibility z 15. prosince 2004
• 2000/14/ES týkající se emisí hluku v životním prostředí z 8. května 2000

V souladu s přílohou V jsou deklarované úrovně hluku uvedené v kapitole Technické údaje v návodu k používání.

Byly uplatněny následující standardní normy:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

Společnost TUV Rheinland N.A. provedla jménem společnosti Husqvarna AB dobrovolnou zkoušku, zaručující AK72133896.01 - Certifikát o shodě podle Směrnice 2006/42/ES Evropské rady pro strojní zařízení. Tento certifikát se vztahuje na všechny výrobní závody a země původu uvedené na produktu. Dodaný vyžínač trávy nebo křovinořez je shodný s exemplářem, který prošel zkouškou.

Podepsán jménem společnosti: Husqvarna AB, Huskvarna, Švédsko, 2013-12-27.

Ronnie E. Goldman, Technický ředitel. (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

KLÍČ K SYMBOLŮM

Symboly na stroji a v příručce:

VAROVÁNÍ! Křovinořezy a vyžínače mohou být nebezpečné! Neopatrné nebo nesprávné používání může způsobit vážné až smrtelné zranění obsluze a jiným osobám. Je nanejvýš důležité, abyste si přečetli a porozuměli obsahu příručky.

Prosím, přečtěte si pozorně tento návod na obsluhu a přesvědčte se, že pokynům před používáním stroje rozumíte.

Vždy mějte na sobě:

Ochrannou přilbu používejte při riziku padajících stromů.

Schválená ochrana očí.

Max. rychlost vývodového hřídele, ot./min.

Tento výrobek splňuje platné směrnice EU.

Dávejte pozor na vymrštěné předměty a zpětné nárazy. (129L, 129LK)

Dávejte pozor na vymrštěné předměty a zpětné nárazy. (129C)

Vždy používejte schválené ochranné rukavice.

Vážený zákazníku. 419

Z jakých částí je složen zastřihávač trávy? 420

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Důležité 421

Bezpečnostní vybavení stroje 422

Řezací část 424

MONTÁŽ

Montáž slučkového držadla 425

Bezpečnost práce s palivom 427

Palivo 427

Dopinie paliva 428

START A STOP

Pred nastartovanim skontrolujte 429

Start a stop 429

PRACOVNE TECHNIKY

Vseobecne pracové pouny 431

UDRZBA

Karburator 433

Tlmič výfuku 433

Vzduchovy filter 435

Plan udrzby 436

TECHNICKÉ UDAJE

Technické údaje 437

EU prohlášení o shodě 439

následovné:

Starostlivo si prečítajte Pokyny.

VAROVÁNÍ! Dlouhodobé vystavení hluku může způsobit trvalé poškození sluchu. Vždy proto používejte schválené chrániče sluchu.

12 Kryt startování 13 Startovací rukojeť 14 Palivová nádrž 15 Kryt vzduchového filtru 16 Palivová pumpa 17 Páka sytiče 18 Unášeč 19 Návod na obsluhu 20 Kombinovaný klíč 21 Pojistný kolík

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Důležité

DŮLEŽITÉ!

Stroj je konstruován výhradně na kosení a prořezávání trávníku.

Nikdy nepoužívejte poškozené zařízení. Provádějte bezpečnostní kontroly, údržbu a dodržujte servisní pokyny uvedené v tomto návodu. Určitá opatření týkající se servisu a údržby zařízení musí provádět pouze odborníci. Podívejte se na pokyny v části Údržba.

Před nastartováním musí být nasazeny všechny kryty, ochranné prvky a rukojeti. Zkontrolujte, zda nejsou kryt zapalovací svíčky a zapalovací vodič poškozené, abyste předešli riziku elektrického šoku.

Bezpečnostní vybavení stroje

Zkontrolujte, zda se páčka plynu a pojistná páčka plynu volně pohybují a zda vratné pružiny náležitě fungují.

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Vyhledejte si instrukce v odstavci Start. Nastartujte stroj a přidejte na plný plyn. Uberte plyn a zkontrolujte, zda se řezací nástroj zastavil a zda poté dostal stát. Pokud řezací nástroj rotuje i při chodu stroje na volnoběh, potom je třeba zkontrolovat nebo opravit nastavení volnoběhu na karburátoru. Vyhledejte si instrukce v části Údržba.

Vypínač

Tlumič výfuku je konstruován na udržování minimálních úrovní hluku a na směrování výfukových plynů směrem od uživatele. Tlumič výfuku s katalyzátorem je také určen na redukci škodlivých výfukových plynů.

Pravidelně kontrolujte, zda je tlumič výfuku pevně připevněn k motoru.

Pokud je tlumič výfuku na vašem stroji vybaven zachytávačem jisker, je potřeba ho pravidelně čistit. Zanesený zachytávač způsobí přehřátí motoru a může zapříčinit jeho vážné poškození.

VAROVÁNÍ! Tlumiče vybavené katalyzátorem se při používání velmi zahřívají a zůstávají horké ještě nějaký čas po vypnutí. To se týká i při volnoběhu. Při kontaktu může dojít k popáleninám. Existuje riziko požáru.

VAROVÁNÍ! Tlumič výfuku obsahuje chemické látky, které mohou mít karcinogenní účinky. Vyhýbejte se kontaktu s těmito chemickými látkami v případě, že se tlumič výfuku poškodí.

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

VAROVÁNÍ! Nezapomeňte, že:

Montáž smyčkového držadla

Zaklapněte smyčkové držadlo na hřídel stroje. Upozorňujeme, že smyčkové držadlo musí být namontováno pod šipkou na hřídeli stroje.

Otočením knoflíku uvolněte spojku. Zarovnejte úchytku nástavce (A) se šipkou na spojce (B).

Zatlačte nástavec do spojky, dokud nezapadne na své místo.

• Než použijete jednotku, pevně zatáhněte knoflík.

Demontáž:

• Otočením gombíka (aspoň 3-krát) uvoľnite spojku.

Stlačte a podržte tlačidlo (C). Pevne chyťte koniec zariadenia a vytiahnite nástavec priamo zo spojky.

Montáž rezacieho nástroja

Bezpečnosť práce s palivom

Nikdy stroj neštartujte:

1. Keď ste naň rozliali palivo. Poutierajte rozliate palivo a zvyšné palivo nechajte odpariť. 2. V prípade, že vylejete palivo na seba alebo na svoje šaty, vymeňte si ich. Poumyvajte si všetky časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu. 3. Ak zo stroja presakuje palivo. Pravidelne kontrolujte, či z uzáveru nádrže alebo palivových vedení nepresakuje. V prípade presakovania sa obráťte na svojho servisného technika.

Preprava a uchovávanie

Pred naštartovaním skontrolujte

Všeobecné pracovné pokyny

DÔLEŽITÉ!

V tejto časti sú uvedené základné bezpečnostné opatrenia týkajúce sa práce s trimovacím (zastrihávacím) nástrojom.

Odstráňte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Pred vložením skontrolujte, či je filter suchý.

Vzduchový filter, ktorý sa používa nejakú dobu, nemožno celkom očistiť. Preto sa musí v pravidelných intervaloch nahrádzať novým. Poškodený filter sa musí vždy vymeniť.

Prevod so šikmým ozubením je naplnený správnym množstvom mazadla už vo výrobnom závode. Napriek tomu pred použitím stroja treba skontrolovať, či je prevod s kužeľovým ozubením naplnený mazadlom do troch štvrtín. Používajte špeciálne mazadlo firmy HUSQVARNA.

Mazivo v kužeľovom ozubenom prevode nie je zvyčajne potrebné meniť, mení sa iba v prípade opráv.

Plán údržby

Název vydavatele: Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone].

Osobní ochranné prostředky 444

Bezpečnostní zařízení stroje 445

Řezací zařízení 447

MONTÁŽ

Nastavení smyčkové kruhové rukojeti 448

Montáž a demontáž dvoudílné hřídele 448

Připevnění řezacího zařízení 449

Nastavení ochranného krytu trimmeru a hlavy trimmeru 449

Nastavení ochranného krytu trimmeru a hlavy trimmeru 449

MANIPULACE S PALIVEM

Důležité Osobní ochranné prostředky

DŮLEŽITÉ!
