Produkttype	Benzindrevet motorbørste
Mærke	Husqvarna
Model	129LK
Vægt (uden brændstof og tilbehør)	6,0 kg
Brændstof	2-takts benzin/olie blanding (forhold 1:50 med Husqvarna olie eller 1:33 med andre olier)
Brændstoftank kapacitet	0,34 L
Cylindervolumen	27,6 cm³
Maksimal motorhastighed	8500 o/min
Tomgangshastighed	3200-3600 o/min
Tændrør	NGK CMR6A (gab 0,5 mm)
Vigtigste funktioner	Ukrudtsbekæmpelse, rydning, klipning, fejning, skrabning
Kompatible tilbehør	Ukrudtshoved T25, beskyttelse, valgfrit tilbehør (fejekost, hækkeklipper, kantklipper, sav, kultivator)
Rutinemæssig vedligeholdelse	Rensning af luftfilter (hver 25. time), tændrørskontrol, smøring af aksel (hver 30. time), rensning af kølesystem
Sikkerhed	Obligatorisk beskyttelsesudstyr (hjelm, høreværn, briller, handsker, støvler), sikkerhedsafstand 15 m, stop motor før indgreb
Reparerbarhed	Overlad komplekse reparationer til en autoriseret værksted; reservedele fås hos Husqvarna forhandler
Garanti	Professionel assistance fra autoriseret forhandler
Støjniveau (lydtryk)	95 dB(A) målt ved øret
Garanteret lydeffektniveau	114 dB(A)

Ofte stillede spørgsmål - 129LK HUSQVARNA

Hvilken type brændstof skal bruges til Husqvarna 129LK motorbørste?

Brug en blanding af blyfri benzin (oktantal minimum 90) og to-takts olie. Det anbefalede forhold er 1:50 (2%) med Husqvarna olie, eller 1:33 (3%) med andre olier, der overholder standarderne JASO FB/ISO EGB.

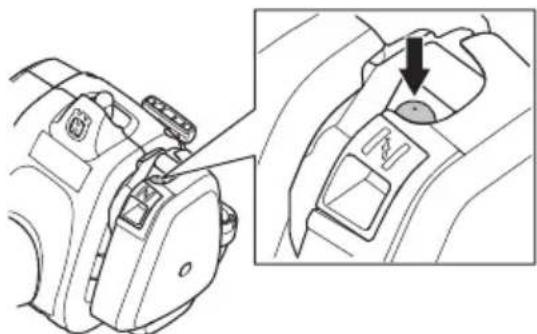

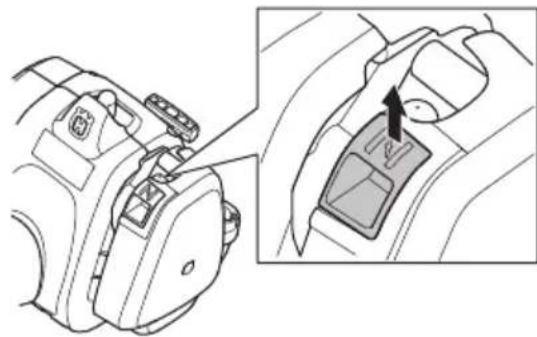

Hvordan starter man motoren kold?

1. Tryk flere gange på brændstofpumpen (ca. 10 gange) indtil den er fyldt. 2. Træk i chokerhåndtaget. 3. Placer maskinen på jorden, hold den med venstre hånd, og træk langsomt i startsnoren indtil du mærker modstand, træk derefter kraftigt. 4. Gentag indtil motoren forsøger at starte, skub derefter chokeren tilbage og fortsæt med at trække indtil start. Lad motoren varme i 30 sekunder før du giver gas.

Hvordan monteres ukrudtshovedet?

Montér først beskyttelsesdækslet (A) på transmissionsrøret. Installer drivpinden (B) på den udgående aksel. Bloker akslen med stopstiften (C) indsat i et hul. Skru derefter ukrudtshovedet (H) i mod urets retning. Spænd godt. Kontrollér at stiften er fjernet før brug.

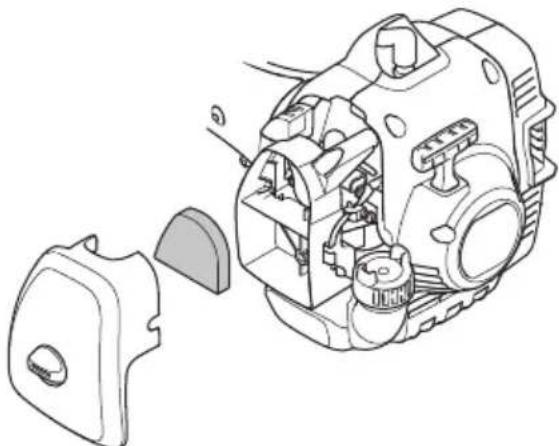

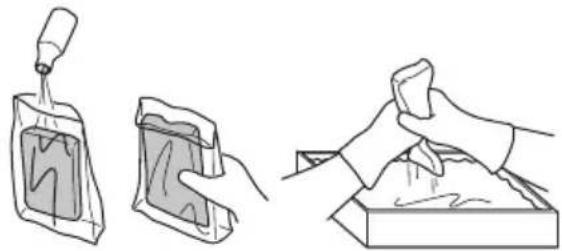

Hvornår og hvordan renses luftfilteret?

Rengør luftfilteret hver 25. times brug, eller oftere under støvede forhold. Fjern dækslet og filteret, vask det i varmt sæbevand, tør det helt, før det sættes på igen. Hvis filteret er meget beskidt eller beskadiget, udskift det.

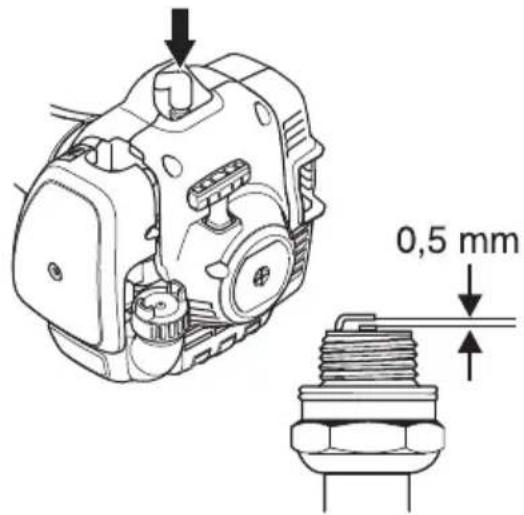

Hvilket tændrør skal bruges, og hvordan kontrolleres gabet?

Brug et tændrør NGK CMR6A med et gab på 0,5 mm. Brug en føler til at kontrollere. Rengør tændrøret månedligt og udskift det en gang om året, eller hvis det er sodet til.

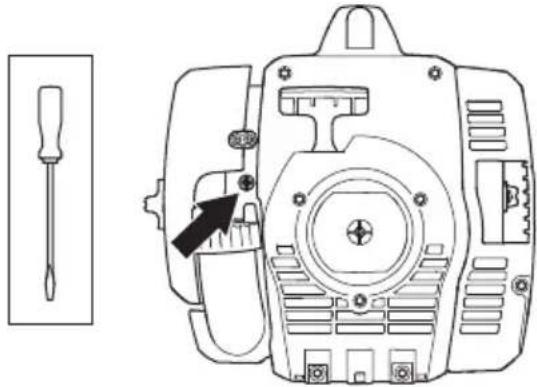

Hvordan justeres motorens tomgang?

Tomgangen justeres med T-nålen på karburatoren. Drej den med uret indtil skæreudstyret begynder at rotere, drej derefter tilbage indtil det stopper. Tomgangen skal være stabil (3200-3600 o/min) og skæreudstyret skal stå stille i tomgang. Hvis ikke muligt, kontakt et værksted.

Hvilket beskyttelsesudstyr er obligatorisk?

Bær altid hjelm (i område med risiko for genstande), høreværn, godkendte sikkerhedsbriller, handsker, skridsikre støvler og langærmet slidstærkt tøj. En førstehjælpskasse skal være inden for rækkevidde.

Hvordan smøres transmissionsakslen?

Enden af drivakslen i det nederste rør skal smøres hver 30. times brug. Brug en speciel Husqvarna fedt. Påfør det inde i røret for at forhindre, at splines sætter sig fast.

Hvad gør man, hvis skæreudstyret roterer i tomgang?

Det indikerer en for høj tomgang. Stop straks motoren og juster tomgangsnålen T som beskrevet. Hvis problemet fortsætter, kontakt et autoriseret værksted – brug ikke maskinen, før fejlen er udbedret.

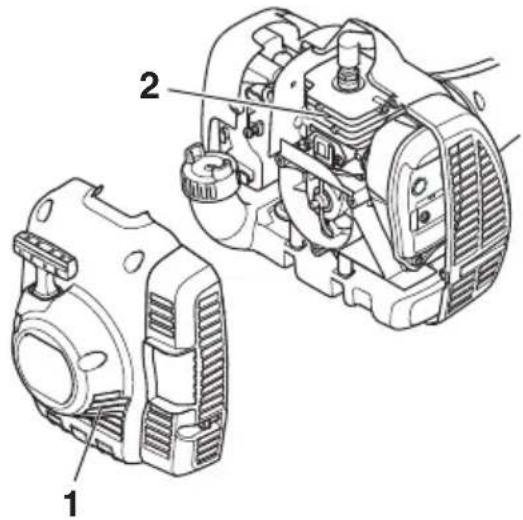

Hvordan renses kølesystemet?

Rengør kølesystemet en gang om året eller oftere under vanskelige forhold. Brug en børste til at fjerne snavs fra cylindervingerne og luftindtaget i starteren. Et tilstoppet system forårsager overophedning og beskadiger motoren.

BRUGSANVISNING 129LK HUSQVARNA

Dette produkt overholder gældende EF-direktiver.

Advarsel mod udslyngede genstande og rikochetter. (129L, 129LK)

Advarsel mod udslyngede genstande og rikochetter. (129C)

Symboler på maskinen og/eller i vejledningen:

ADVARSEL! Rydningssave, buskryddere og trimmere kan være farlige! Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser betjeningsvejledningen igennem og forstår indholdet.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

Godkendt høreværn Godkendt øjenværn

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Pas på udslyngede genstande og rikochettering. (129L, 129LK)

Pas på udslyngede genstande og rikochettering. (129C)

Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Brug altid godkendte beskyttelseshandsker.

Brug skridsikre og stabile støvler.

Når maskinen kasseres, bør den ikke adskilles. Sørg ved bortskaffelse af maskinen, brændstof eller olie til maskinen altid for, at lokale regler overholdes.

Pilmarkeringer, som viser grænser for håndtagsholderens placering.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Motoren standses ved at sætte stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til start. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering og vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Indhold Inden start skal du være

SYMBOLFORKLARING

Symboler på maskinen og/eller i vejledningen: .... 48

INDHOLD

Indhold 49

Inden start skal du være opmærksom på følgende: 49

INDLEDNING

Tilvorekunder! 50

HVAD ER HVAD?

Hvad er hvad på trimmeren? 51

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt 52

Personligt beskyttelsesudstyr 52

Maskinens sikkerhedsudstyr 53

Skæreudstyr 55

MONTERING

Montering af løkkehåndtag 56

Montering og demontering af delbar styrestang ... 56

Montering af skæreudstyr 57

Montering af trimmerbeskyttelse og trimmerhoved 57

Montering af trimmerbeskyttelse og trimmerhoved 57

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed 58

Drivmiddel 58

Tankning 59

START OG STOP

Kontrol før start 60

Start og stop 60

ARBEJDSTEKNIK

Generelle arbejdsinstruktioner 62

VEDLIGEHOLDELSE

Karburator 64

Lydpotte 64

Kølesystem 65

Tændrør 65

Delbar styrestang 65

Luftfilter 66

Vedligeholdelsesskema 67

TEKNISKE DATA

Tekniske data 68

EF-overensstemmelseserklæring 70

Vær opmærksom på følgende:

Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

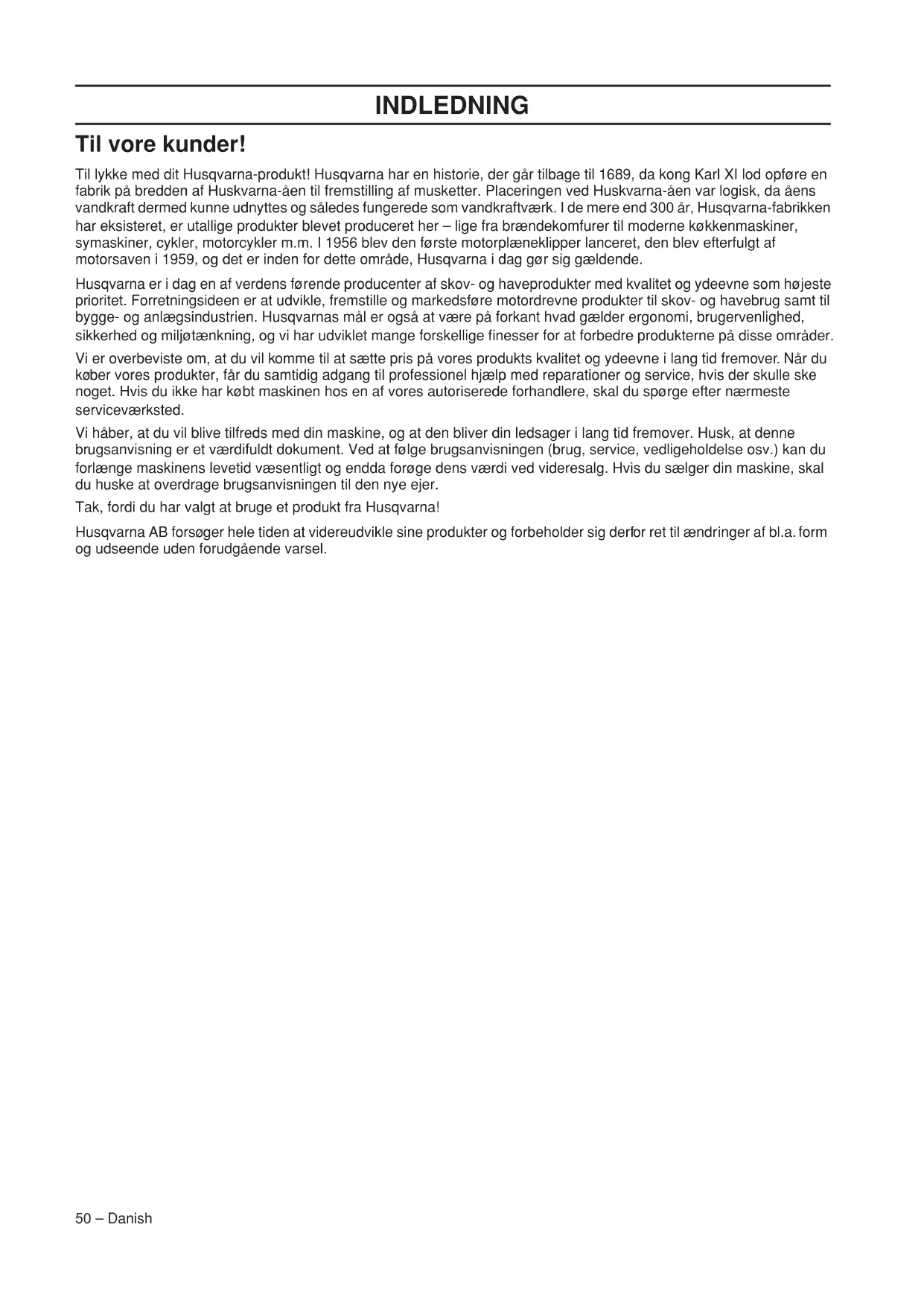

INDLEDNING

Til vore kunder!

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-ån til fremstilling af musketter. Placeringen ved Huskvarna-ån var logisk, da åns vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad angår ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkters kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda øge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna!

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

HVAD ER HVAD?

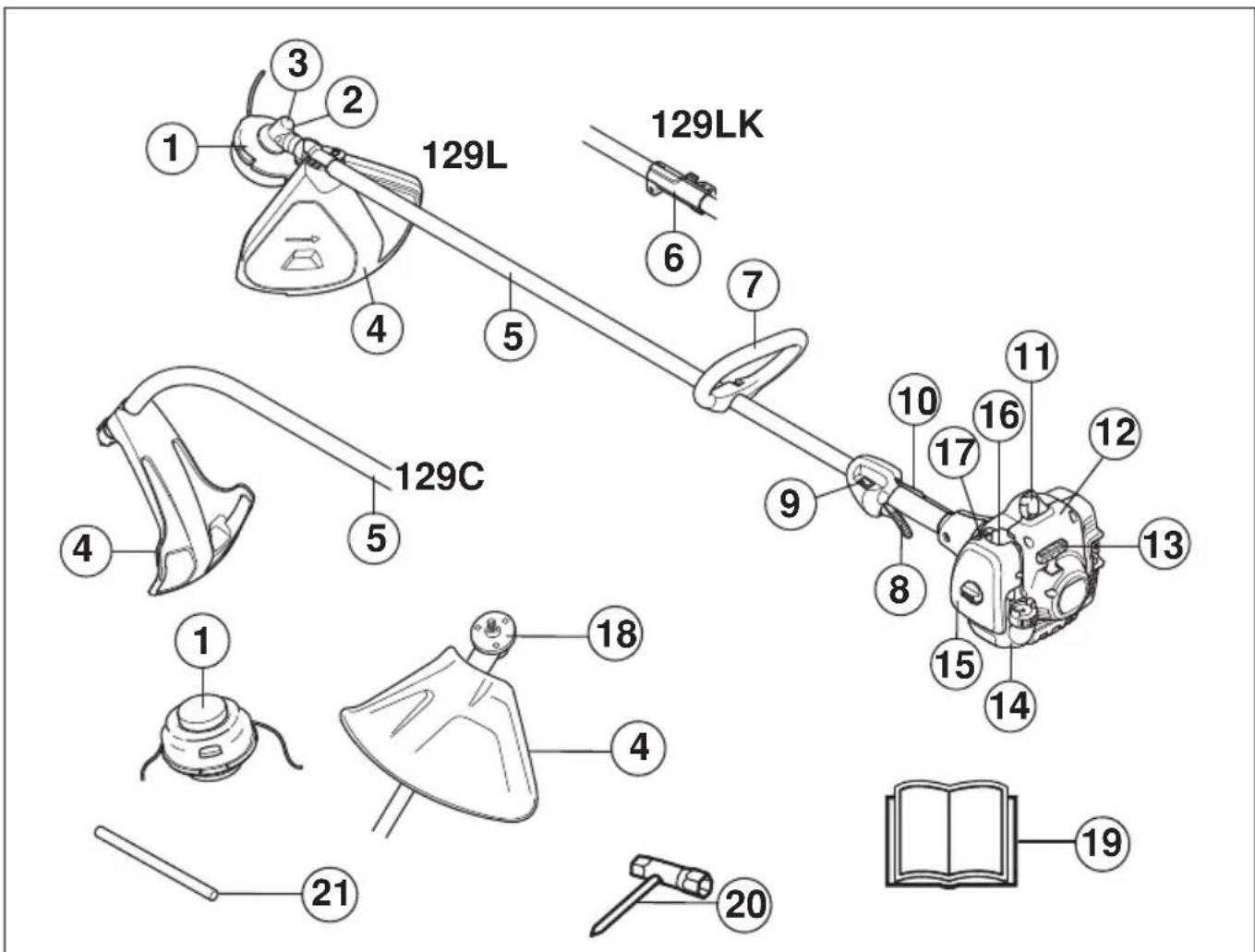

Hvad er hvad på trimmeren?

1 Trimmerhoved 2 Påfyldning af smøremiddel, vinkelgear 3 Vinkelgear 4 Beskyttelse til skæreudstyr 5 Styrestang 6 Styrestangskobling 7 Løkkehandtag 8 Gasregulering 9 Stopkontakt 10 Gasreguleringslås 11 Tændhætte og tændrør

12 Startaggregat 13 Starthåndtag 14 Brændstoftank 15 Luftfilterdæksel 16 Brændstofpumpe 17 Choker 18 Medbringer 19 Brugsanvisning 20 Kombinøgle 21 Låsepind

Vigtigt

VIGTIGT!

Maskinen er kun beregnet til græstrimning og græsrydning.

Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

1. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger kræver specialist. Se anvisningerne under overskriften Vedligeholdelse.

Alle afskærmninger, skærme og greb skal monteres, før du starter maskinen. Kontroller, at tændhætten og tændkablet er intakte, så du ikke får stød.

Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Gennemfør en generel inspektion af maskinen før brug; se i vedligeholdelsesplanen.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når maskinen ikke er under opsyn.

Personligt beskyttelsesudstyr

VIGTIGT!

En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

HJELM

Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

HØREVÆRN

Høreværn med tilstrækkelig dæmpning skal bruges.

ØJENVÆRN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

GENERELLE SIKKERHEDSINSTRUKTIONER

HANDSKER

Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.

STØVLER

Brug skridsikre og stabile støvler.

TØJ

Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret er sat op, så det ikke hænger ned over skuldrene.

FØRSTEHJÆLP

Forbindingskasse skal altid findes i nærheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

VIGTIGT!

Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Gasreguleringslås

Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i "tomgang".

Kontroller, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling.

Tryk gasreguleringslåsen ind, og kontroller, at den vender tilbage til udgangsstillingen, når den slippes.

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontrollér, at motoren slukkes, når stopkontakten sættes i stopposition.

Beskyttelse til skæreudstyr

Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret.

Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

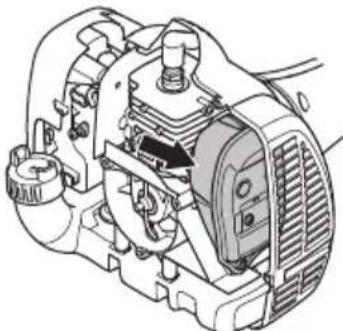

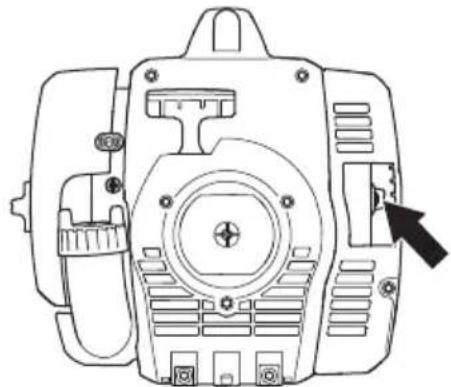

Lyddæmper

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne.

I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddempere med et såkaldt gnistfangernet. Kontroller, om din maskine har et sådant net.

For lyddempere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes.

Brug aldrig en maskine med en defekt lyddemper. Kontroller regelmæssigt, at lyddemperen sidder fast i maskinen.

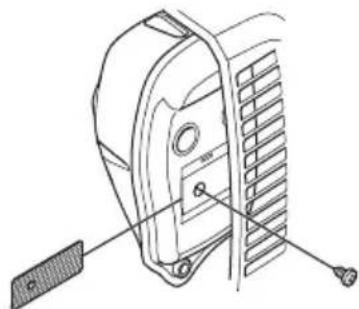

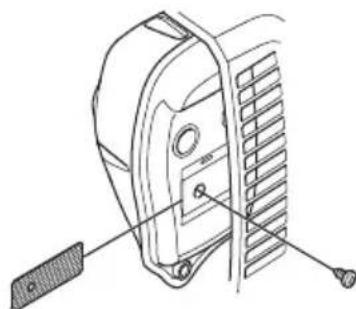

Er din maskines lyddemper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

ADVARSEL! Katalysatorlyddemperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

ADVARSEL! Lyddemperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddemperen bliver beskadiget.

GENERELLE SIKKERHEDSINSTRUKTIONER

ADVARSEL! Husk, at:

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Skæreudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Bevarer en maksimal skarphed.
• Øger skæreudstyrets levetid.

VIGTIGT!

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line.

ADVARSEL! Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet.

Kontroller, at skæreudstyret er standset helt, og fjern kabinet fra tændrøret, inden du begynder at arbejde på udstyret.

ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker.

Trimmerhoved

VIGTIGT!

Sørg altid for, at trimmerlinen rulles hårdt og jævnt på tromlen, ellers opstår der sundhedsfarlige vibrationer i maskinen.

• Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passe til en vis motorstørrelse. Dette er specielt vigtigt, når der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skæreudstyr. Se kapitlet Tekniske data.

• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og mod modstanden fra det græs, som klippes.
• Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen. Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære linen af til korrekt længde.
• For at opnå en længere levetid for linen kan den lægges i vand et par døgn. Linen bliver da mere sej og holder længere.

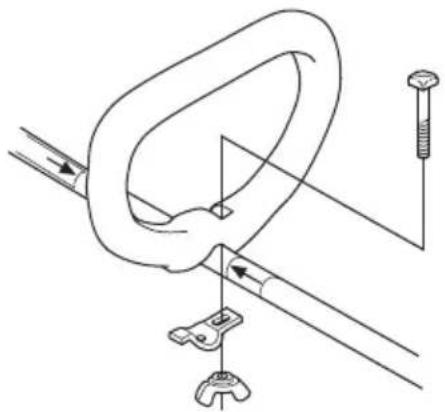

Montering af løkkehåndtag

• Sæt løkkehåndtaget over styrestangen. Husk, at løkkehåndtaget skal monteres mellem pilmarkeringerne på styrestangen.

• Monter bolt, klemplade og vingemøtrik som vist på billedet. Spænd vingemøtrikken.

Montering og demontering af delbar styrestang

(129LK)

Montering:

Løsn koblingsstykket ved at dreje på grebet. - Ret tappen på monteringsdelen (A) ind efter pilen på koblingsstykket (B).

• Skub monteringsdelen ind i koblingsstykket, indtil monteringsdelen klikker på plads.

Før du bruger enheden, skal du stramme grebet godt til.

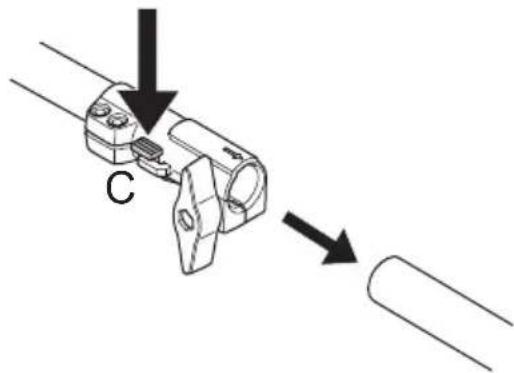

Demontering:

• Løsn koblingsstykket ved at dreje grebet (mindst 3 omgange).

Tryk på knappen (C), og hold den inde. Mens du holder godt fast i motorenden, skal du trække monteringsdelen lige ud af koblingsstykket.

MONTERING

Montering af skæreudstyr

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

Montering af trimmerbeskyttelse og trimmerhoved

(129L, 129LK)

• Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved. Trimmerbeskyttelsen/kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).

• Monter medbringer (B) på den udgående aksel.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.
• Før låsepinden (C) ind i hullet, så akslen låses.

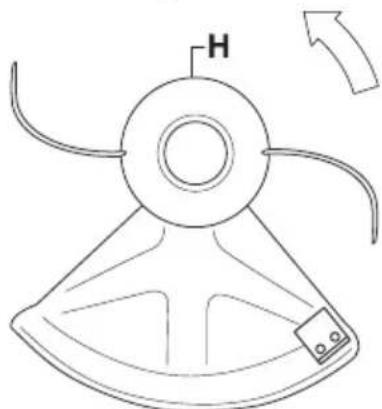

• Skru trimmerhovedet/plastknivene (H) på imod rotationsretningen.

• Demontering sker i omvendt rækkefølge.

Montering af trimmerbeskyttelse og trimmerhoved

(129C)

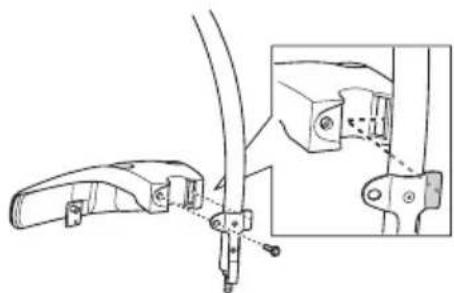

• Montér skærmen som vist på billedet. Spænd skærmen godt fast.

• Montér støvhatten på akslen. Møtrikken skal være helt dækket af støvhatten.

• Hold støvhatten fast med en skiftenøgle for at forhindre, at akslen drejer.
• Skru trimmerhovedet på akslen.

Brændstofsikkerhed

Start aldrig maskinen:

1. Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe. 2. Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe. 3. Hvis maskinen lækker brændstof. Kontrollér regelmæssigt for lækage fra tankdæksel og brændstofslanger. Kontakt dit serviceværksted i tilfælde af lækage.

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.
• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.
• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.
• Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.
• Fastgør maskinen under transport.
• For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

Drivmiddel

BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

Benzin

BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

Etanolblandet brændstof E10 kan benyttes (maks. 10% etanolblanding). Brug af etanolblandinger med højere etanolindhold end E10 vil få motoren til at køre magert, hvilket kan føre til motorhavari.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNA totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet eller en for fed olie/brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.
• Blandingsforhold 1:50 (2%) med HUSQVARNA totaktsolie. 1:33 (3%) med andre olier, der er beregnet til luftafkølede totaktsmotorer i klasserne JASO FB/ISO EGB.

Benzin, liter	Totaktsolie, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

BRÆNDSTOFHÅNDTERING

Blanding

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin. Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i. Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

• Bland ikke brændstof til mere end maks. 1 måneds behov.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Bland og påfyld brændstoffet udendørs, hvor der ikke kan forekomme gnister eller åben ild.

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkøle nogle minutter før tankning.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

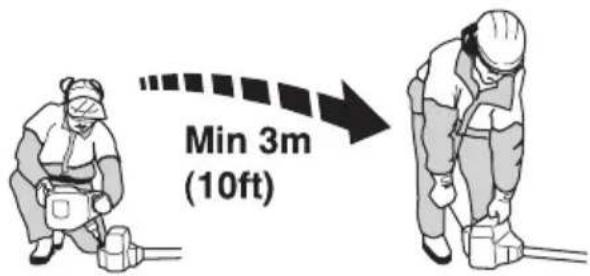

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

• Anvend en brændstofdunk med overløbssikring. Hvis du har spildt brændstof på den, aftør alt det spildte brændstof, og lad benzinresterne fordampe.
• Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.
• Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

Kontrol før start

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller trimmerbeskyttelse, hvis de har været udsat for slag eller er revnet.

• Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.
• Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

Start af kold motor

Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil den fyldes med brændstof (ca. 10 gange). Det er nødvendigt at fylde blæren helt.

Choker: Stil chokeren i chokestilling.

ADVARSEL! Når motoren startes med chokeren i chokerposition, begynder skæreudstyret straks at rotere.

Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

BEMÆRK!

Tryk ikke på gashåndtaget, mens du forsøger at starte motoren.

Bliv ved med at trække i snoren, indtil motoren forsøger at starte (eller maks. 3 træk). Hvis motoren starter eller forsøger at starte, skal du skubbe chokerhåndtaget til kørestilling. Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter. Når motoren starter, skal du lade den varme op i 30 sekunder, før du giver fuld gas.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Start af varm motor

Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren fyldes med brændstof. Det er nødvendigt at fylde blæren helt.

Skub chokerhåndtaget til kørestilling. Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter. Når motoren starter, skal du give fuld gas.

Stop

Motoren stoppes ved, at tændingen slås fra.

BEMÆRK! Stopkontakten skifter automatisk til start. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en trimmer.

Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.

Grundlæggende sikkerhedsregler

1 Hold øje med omgivelserne: - For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen. For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller de genstande, som slynges væk af skæreudstyret. BEMÆRK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke. 2 Kontroller arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, som, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i skæreudstyret. 3 Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag. 4 Sørg for, at du kan gå og stå sikkert.

5 Hold god balance og sikkert fodfæste. Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance.

6 Hold altid fast om maskinen med begge hænder. Hold maskinen på højre side af kroppen.

7 Hold skæreudstyret under taljehøjde. 8 Under transport skal motoren slukkes. 9 Stil aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn.

ADVARSEL! Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader.

Stand motoren og skæreudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenværn. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uvedkommende på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

Grundlæggende arbejdsteknik

Lad motoren gå i tomgang efter hvert arbejdsmoment. Køres motoren i længere tid ved fulde omdrejninger, uden at motoren belastes, kan det give alvorlig motorskade.

ADVARSEL! Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring.

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens ende, som udfører arbejdet. Lad linen arbejde i sit eget tempo. Pres aldrig linen ind i det materiale, som skal fjernes.

• Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle.
• Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet.

Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad linens ende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal føres frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.
• Ved trimming og skrabning skal du bruge mindre end fuld gas (80%), så linen holder længere, og trimmerhovedet slides mindre.

Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold linen parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat.

VIGTIGT! For at undgå ubalance og vibrationer i håndtagene skal dækslet til trimmerhovedet rengøres, hver gang snoren udskiftes. Kontroller desuden, om det er nødvendigt at rengøre andre dele af hovedet.

Karburator

Justering af tomgangsomdrejningstallet

Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilteråget er monteret.

Juster omdrejningstallet for tomgang med tomgangsskruen T, hvis der bliver behov for omjustering. Drej først T-skruen med uret, indtil skæreudstyret begynder at rotere. Drej derefter skruen mod uret, indtil skæreudstyret standser. Der er opnået et korrekt tomgangsomdrejningstal, når motoren kører jævnt i begge lejer. Der bør være en god marginal til det omdrejningstal, hvor skæreudstyret begynder at rotere.

Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Lyddæmper

BEMÆRK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister,

som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, bør nettet rengøres mindst en gang om måneden. Dette gøres bedst med en stålbørste. På lyddæmpere uden katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og eventuelt rengøres en gang om måneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge.

BEMÆRK!

Vist med den bageste del af huset afmonteret af hensyn til overskueligheden. Det anbefales ikke at afmontere dækslet i forbindelse med vedligeholdelse af skærmen.

BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

Kølesystem

For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem.

Kølesystemet består af:

1. Luftindtag i startaggregat. 2. Køleribber på cylinderen.

Rens kølesystemet med en børste en gang om året eller oftere under støvfyldte forhold. Et snavset eller tilstoppet kølesystem medfører overophedning af maskinen med skader på cylinderen og stemplet til følge.

Tændrør

Tændrørets tilstand påvirkes af: - En forkert indstillet karburator. - En forkert olieblanding i brændstoffet (for meget eller forkert olie). - Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5/0,6 mm.

Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontroller, at tændrøret har såkaldt radiostøjdæmpning. Se kapitlet Tekniske data.

Delbar styrestang

Drivakselenden i den nederste styrestang skal smøres indvendigt med fedt hver 30. arbejdstime. Der er risiko for, at drivakselenderne (splintforbindelserne) på de delbare modeller kører trægt, hvis de ikke smøres regelmæssigt.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrrelser - Startproblemer - Dårlig effekt - Unødvendig slitage på motorens dele. - Unormalt højt brændstofforbrug.

Rengøring af luftfilter

Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Sørg for, at filteret er helt tørt, når det genmonteres.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Bruges maskinen under støvede forhold, skal luftfilteret indsmøres i olie. Se anvisningerne under overskriften Indsmøring af luftfilter i olie.

Indsmøring af luftfilter i olie

Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filteret. Undgå derfor kontakt med huden.

Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filteret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden.

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug HUSQVARNA specialfedt.

Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted.

Vedligeholdelse	Ugentligt eftersyn	Månedligt eftersyn	Årlig vedligeholdelse
Rengør maskinen uvdendigt. X
Kontroller, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.	X
Kontroller, at stopkontakten fungerer. X
Kontroller, at skæreudstyret ikke roterer i tomgang. X
Rens luftfilteret. Udskift om nødvendigt. X
Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.	X
Kontroller, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.	X
Kontroller, at skruer og møtrikker er spændte. X
Kontroller, at haverken motor, tank eller brændstofrør lækker brændstof.	X
Kontroller, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.	X
Kontroller startmotoren og dens startsnor. X
Rengør tændrøret uvdendigt. Afmonter det, og kontroller elektrodeafstanden. Juster afstanden til 0,5 mm, eller udskift tændrøret. Kontroller, at tændrøret har sākaldt radiostødæmpning.			X
Rengør karburatoren uvdendigt og rummet omkring den. X
Rengør maskinens kolesystem. X
Rengør, eller udskift lyddæmpereens gnistfangernet (gælder kun lyddæmpere utden katalysator).			X
Kontroller, at brændstofffilteret er rent, og at der ikke er sprækker erller andre defekter i brændstoffslangen. Udskift den om nødvendigt.			X
Kontroller alle kabler og til Slutninger. X
Kontroller kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.			X
Udskift tændrøret. Kontroller, at tændrøret har sākaldt radiostødæmpning.			X

Tekniske data

	129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV)
Motor
Cylindervolumen, cm3	27,6	27,6	27,6
Cylinderdiameter, mm 36,0	36,0	36,0	36,0
Slaglängde, mm 27	27	27	27
Tomgangsomdreyninger, o/min. 3200-3600	3200-3600	3200-3600
Anbefalet maks. rusningshestighed, o/min. 8500	8500	8500	8500
Omdrejningstal på udgående aksel, o/min	8500	8500	8500
Maks. motoreffekt iht. ISO 8893, kW/ o/min	0,8/8000		0,8/8000
Lyddæmper med katalysator	Ja		Ja
Omdrejningstalreguleretændingssystem	Ja		Ja
Tændingssystem
Tændrør	NGK CMR6A		NGK CMR6A
Elektrodeafstand, mm 0,5	0,5		0,5
Brændstof-/smøresystem
Brændstoftankvolumen, cm3/liter	340/0,34		340/0,34
Vægt
Vægt ut den benzin, skæreudstyr og beskyttelse, kg	4,6		5,2
Støjemissioner(se anm. 1)
Lydeffektniveau, mål t dB(A)	105		105
Lydeffektniveau, garanteret LWA dB(A)	114		114
Lydniveauer(se anm. 2)
Ækvivalent lydtryksniveau ved brugerens ørert i henhold til EN ISO 11806 og ISO 22868, dB(A):	93	95	95
Vibrationsniveauer(se anm. 3)
Ækvivalente vibrationsniveauer (ahv,eq) i händtag mål t i henhold til EN ISO 11806 og ISO 22867, m/s2
Udstyret med trimmerhoved (original), venstre/højre	3,7/3,6		9,9/8,9

Anm. 1: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF. Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB (A). Anm. 3: Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s².

TEKNISKE DATA

129LK
Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr.
Klingeaksel med gevind M10
Trimmerhoved T25 (Line med Ø 2,0-2 7 mm) 574 19 87-01
129C, 129L
Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr.
Gevind klingeaksel 3/8 R
Trimmerhoved	T25 (Line med Ø 2,0-2,7 mm) 574 47	95-01
	T25C (Line med Ø 2,0-2,7 mm) 574 47	95-01

Husqvarna AB påtager sig det fulde ansvar for formålet med denne erklæring: Trimmer og/eller buskrydder, platform(e) A05328CCHV / A05328CSHV, som repræsenterer henholdsvis model 129C, 129L / 129LK med serienumre fra 2013 og frem. Platformsummer og modelnummer er tydeligt angivet i klartekst på typeskiltet sammen med året efterfulgt af serienumre.

Formålet med den erklæring, der er beskrevet ovenfor, er i overensstemmelse med kravene i rådets direktiver:

• 2006/42/EF "angående maskiner", 17. maj 2006
• 2004/108/EF 'angående elektromagnetisk kompatibilitet', 15. december 2004
• 2000/14/EF 'angående emission af støj til omgivelserne', 8. maj 2000

I overensstemmelse med bilag V er de erklærede lydværdier angivet på brugsanvisningens tekniske datablad.

Følgende standarder er opfyldt:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TÜV Rheinland N.A. har udført en frivillig afprøvning på vegne af Husqvarna AB med opnåelse af overensstemmelsesattest AK72133896.01 iht. Rådets maskindirektiv 2006/42/EF. Attesten gælder for alle produktionssteder og oprindelseslande, som angivet på produktet. Den leverede græstrimmer og/eller buskrydder stemmer overens med det eksemplar, der har gennemgået afprøvningen.

Underskrevet på vegne af: Husqvarna AB, Huskvarna, Sverige, 27/12-2013.

Kun beregnet på ikke metallisk fleksibelt skæreudstyr, dvs. trimmerhoved med trimmerwire.

Regelmæssig rengøring er nødvendig.

Visuel kontrol.

INDHOLD

Alle dæksler, alt beskyttelsesudstyr og alle håndtag skal være monteret, før maskinen startes. Sørg for, at tændrøret og tændingskablet er uskadte for at undgå fare for elektrisk stød.

skæreudstyret standser, og at det bliver stående stille. Hvis skæreudstyret roterer, når gashåndtaget står i tomgangsstilling, skal karburatorens tomgangsjustering kontrolleres. Se anvisninger under overskriften Vedligeholdelse.

Stopkontakt

• Spænd skruegrebet godt til, før du bruger enheden.

Demontering:

• Løsn koblingen ved at dreje skruegrebet (mindst 3 omdrejninger).

• Tryk ned og hold nede på knappen (C). Mens du holder godt fast i motorenden, trækker du tilbehøret lige ud af koblingen.

MONTERING

ADVARSEL! Start aldrig maskinen, hvis ikke det komplette koblingsdæksel med riggrør er monteret, ellers kan koblingen løsne og forårsage personskader.

Klem ikke på gashåndtaget, mens du prøver at starte motoren.

Træk i snoren gentagne gange, helt indtil motoren starter (eller maksimalt tre træk). Hvis motoren starter eller prøver at starte, trykker du chokeknappen ned til kørselsstillingen. Fortsæt med at trække bestemt i startsnoren, indtil motoren starter. Når motoren starter, skal du lade motoren varme op i 30 sekunder, før du giver fuld gas.

OBS! Træk ikke startsnoren helt ud, og slip heller ikke håndtaget fra helt udtrukket stilling. Dette kan beskadige maskinen.

Start af varm motor

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slik lyddemper, bør nettet rengjøres minst en gang i måneden. Dette gjøres enklest med en stålborste. På lyddempere

Følgende tilbehør anbefales til modellene under.

Valgfritt tilbehør Art.nr. Brukes til
Børstesett med riggrør SR600 537 19 67-01 129LK
Hekksakssett med riggrør HA 850 537 19 66-06 129LK
Kantskjærsett med riggrør 537 19 69-01 129LK
Sagsett med riggrør PA 1100 537 18 33-16 129LK
Sagsett uten riggrør PA	537 18 33-11 129LK
Kultivatortillegg med riggrør CA 150	537 42 54-01 129LK
Trimmeranordning med riggrør TA 850	537 35 35-01	129LK

EF-erklæring om samsvar

Utsteders navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone].

Husqvarna AB tar eneansvar for formålet med denne erklæringen: Trimmer og/eller buskrydder, plattform(ene) A05328CCHV/A05328CSHV som henholdsvis representerer modellene 129C, 129L/129LK fra serienumre fra 2013 og senere. Plattformnummeret og modellnummeret står oppgitt i klar tekst på typeskiltet sammen med året, med etterfølgende serienumre.

Formålet med erklæringen slik det er beskrevet over, samsvarer med kravene i rådsdirektivene:

• 2006/42/EF "angående maskiner" 17. mai 2006.
• 2004/108/EF 'angående elektromagnetisk kompatibilitet' 15. des. 2004
• 2000/14/EF 'angående utslipp av støy til omgivelsene' 8. mai 2000
