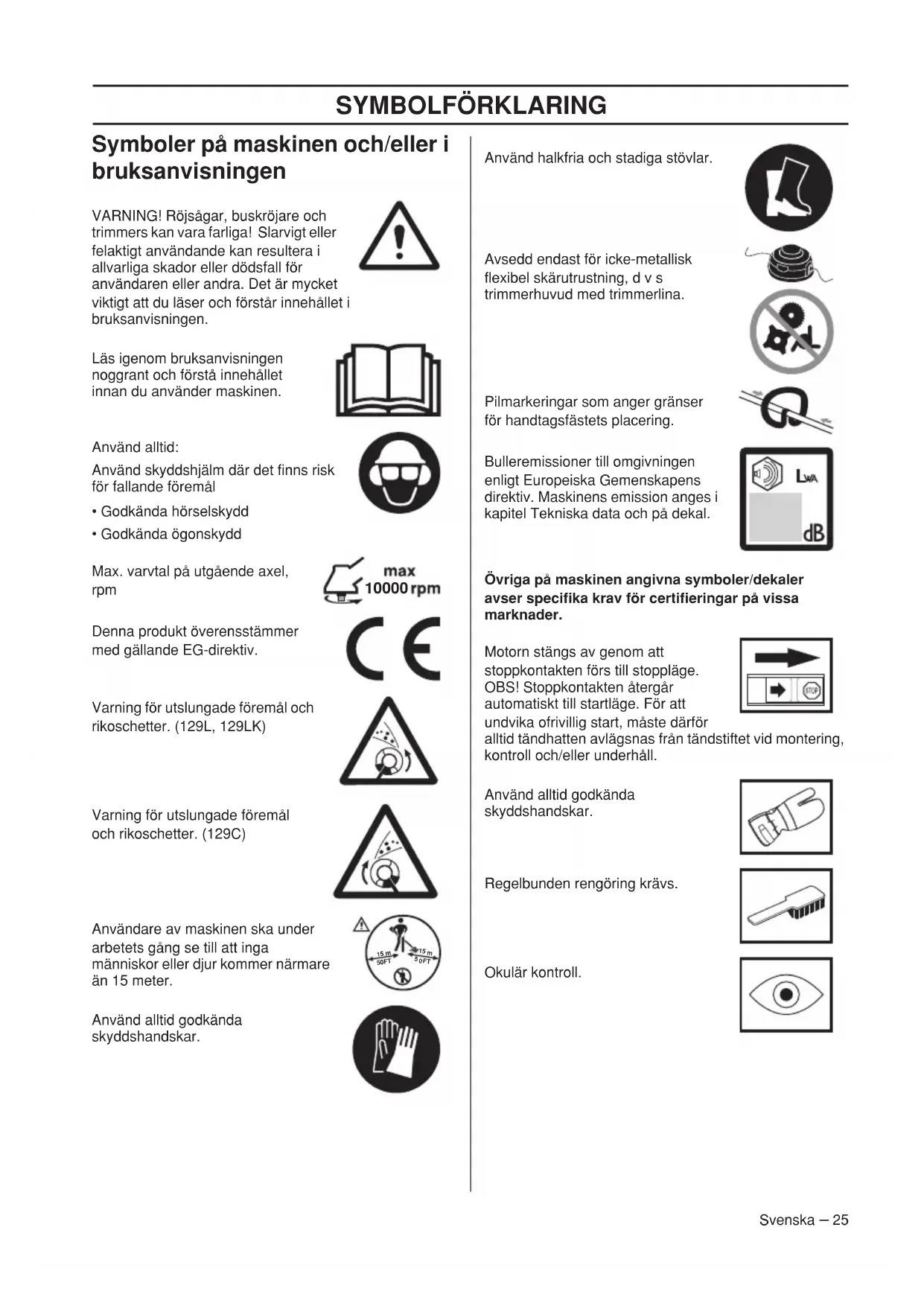

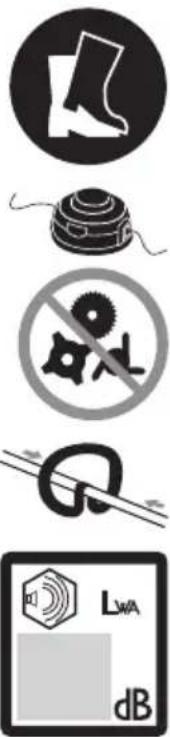

• 50FT 15 mINNEHÅLL 26 – Svenska Innehåll Innan start måste följande observeras: Läs igenom bruksanvisningen noggrant. SYMBOLFÖRKLARING Symboler på maskinen och/eller i bruksanvisningen p. 25
• INNEHÅLL Innehåll p. 26
• Innan start måste följande observeras: p. 26
• INLEDNING Bäste kund! p. 27
• VAD ÄR VAD? Vad är vad på trimmern? p. 28

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

VARNING! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.27 – Svenska INLEDNING Bäste kund! Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar. Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta pr ioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden. Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid fr amöver. Ett köp av någon av våra produkter ger Dig tillgång till proffessionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad. Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid

amöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren. Tack för att du använder en Husqvarna-produkt! Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträff ande bl.a. form och utseende utan föregående meddelande.Svenska – 28 VAD ÄR VAD? Vad är vad på trimmern?

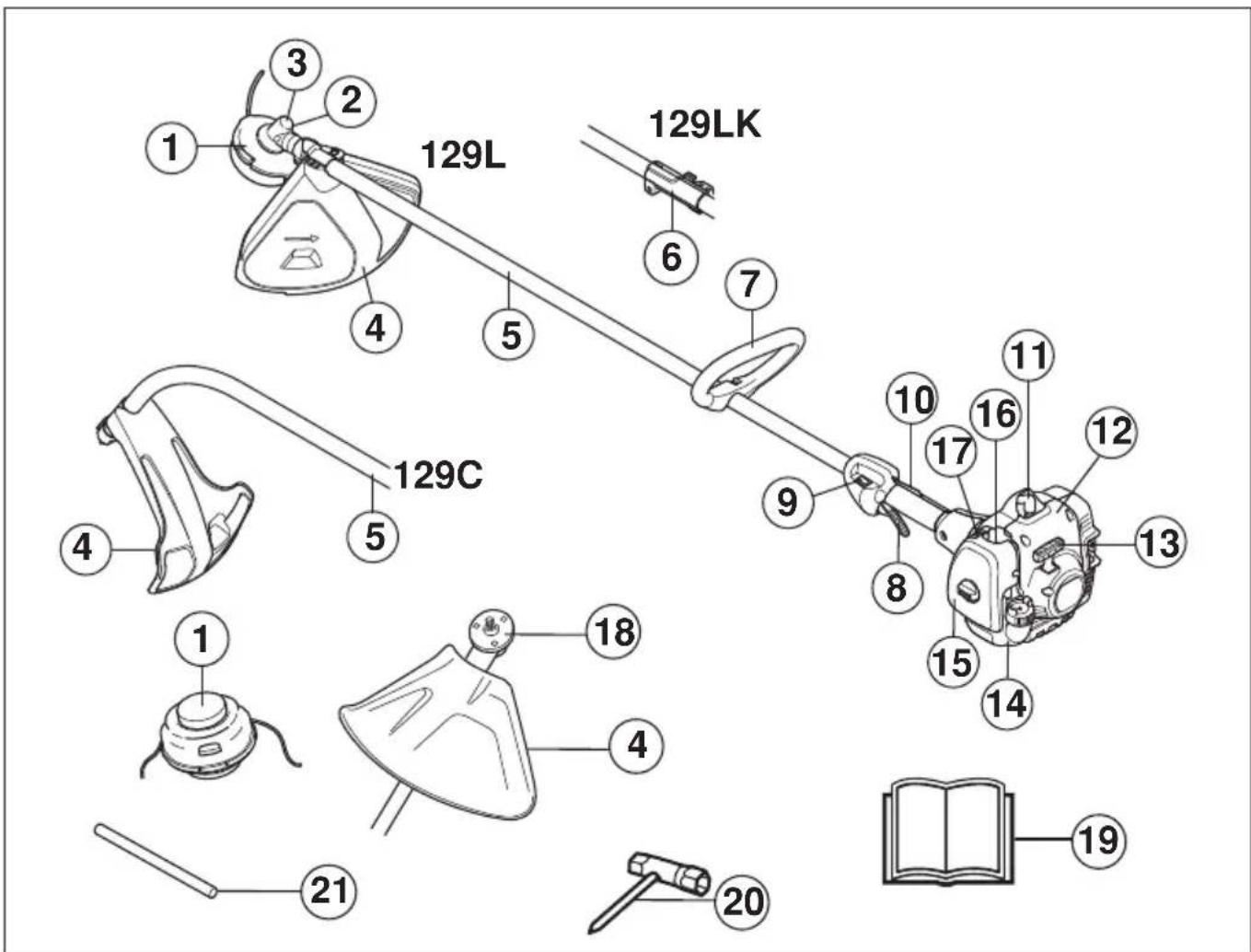

1 Trimmerhuvud 2 Påfyllning av smörjmedel, vinkelväxel 3 Vinkelväxel 4 Skydd för skärutrustning 5 Riggrör 6 Riggrörskoppling 7 Loophandtag 8 Gasreglage 9 Stoppkontakt 10 Gasreglagespärr 11 Tändhatt och tändstift 12 Startapparat 13 Starthandtag 14 Bränsletank 15 Luftfilterkåpa 16 Bränslepump 17 Chokereglage 18 Medbringare 19 Bruksanvisning 20 Kombinyckel 21 LåspinneALLMÄNNA SÄKERHETSINSTRUKTIONER Svenska – 29 Viktigt Personlig skyddsutrustning HJÄLM Använd skyddshjälm där det finns risk för fallande föremål HÖRSELSKYDD Hörselskydd med tillräcklig dämpeffekt ska användas. ÖGONSKYDD Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Med godkända skyddsglasögon menas de som uppfyller standard ANSI Z87.1 för USA eller EN 166 för EU-länder. VIKTIGT! Maskinen är endast konstruerad för grästrimning och gräsröjning. De enda tillbehör du får använda motorenheten som drivkälla till är de skärutrustningar vi rekommenderar i kapitel Tekniska data. Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”. Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig en maskin som är felaktig. Följ underhålls-, säkerhetskontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll. Samtliga kåpor, skydd och handtag måste vara monterade före start. Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt. Användare av maskinen ska under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. Inspektera hela maskinen innan användning. Följ underhållsschemat under kapitel Underhåll.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

VARNING! Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är utrustad med återfjädrande stoppkontakt och kan startas med låg hastighet och kraft på starthandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta maskinen. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när maskinen inte är under uppsikt. VIKTIGT! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

VARNING! Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats.ALLMÄNNA SÄKERHETSINSTRUKTIONER 30 – SvenskaHANDSKARHandskar ska användas när det behövs, t ex vid montering av skärutrustning.STÖVLARAnvänd halkfria och stadiga stövlar.KLÄDSELAnvänd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i ris och grenar. Använd alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna.FÖRSTA FÖRBANDFörsta förband ska alltid finnas till hands. Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin.Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. Gasreglagespärr Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställes både gasreglaget samt gasreglagespärren till sina respektive ursprungslägen. Detta sker via två av varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång.Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren är i sitt ursprungsläge.Tryck in gasreglagespärren och kontrollera att den återgår till sitt ursprungsläge när den släpps.Kontrollera att gasreglaget och gasreglagespärren går lätt samt att deras returfjädersystem fungerar.Se anvisningar under rubrik Start. Starta maskinen och ge full gas. Släpp gasreglaget och kontrollera att skärutrustningen stannar och att den förblir stillastående. VIKTIGT!All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad. VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Svenska – 31 Om skärutrustningen roterar med gasreglaget i tomgångsläge ska förgasarens tomgångsjustering kontrolleras. Se anvisningar under rubrik Underhåll. Stoppkontakt Stoppkontakten ska användas för att stänga av motorn. Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget. Skydd för skärutrustning Detta skydd är avsett att förhindra att lösa föremål slungas iväg mot användaren. Skyddet förhindrar också användaren från att komma i kontakt med skärutrustningen. Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitel Tekniska data. Ljuddämpare Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Ljuddämpare utrustad med katalysator är även konstruerad för att reducera skadliga ämnen i avgaserna. I länder med varmt och torrt klimat är risken för bränder påtaglig. Vi har därför utrustat vissa ljuddämpare med ett sk. gnistfångarnät. Kontrollera om din maskins ljuddämpare har ett sådant nät. För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. Är din maskins ljuddämpare utrustad med ett gnistfångarnät, skall detta rengöras regelbundet. Ett igensatt nät leder till varmkörning av motorn med allvarlig motorskada som följd.

VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran!

VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder.ALLMÄNNA SÄKERHETSINSTRUKTIONER 32 – Svenska Skärutrustning Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning:

• Erhåller maximal skärprestanda.

• Ökar skärutrustningens livslängd. Trimmerhuvud

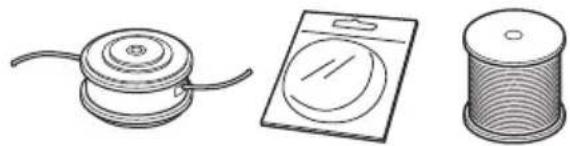

• Använd endast de trimmerhuvuden och trimmerlinor som rekommenderas. De har utprovats av tillverkaren för att passa en viss motorstorlek. Speciellt viktigt är detta när ett helautomatiskt trimmerhuvud används. Använd endast rekommenderad skärutrustning. Se kapitel Tekniska data.

• Generellt fordrar en mindre maskin små trimmerhuvuden och vice versa. Detta på grund av att vid avverkning med lina måste motorn slunga ut linan radiellt från trimmerhuvudet samt även möta motståndet från det gräs som avverkas.

• Linans längd är också viktig. En längre lina fordrar större motorstyrka än en kort, vid samma diameter på linan.

• Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av linan till rätt längd.

• För att öka livslängden på linan kan den läggas i vatten ett par dygn innan användning. Linan blir då segare och håller längre.

VARNING! Tänk på att: Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! VIKTIGT! Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel Tekniska data. Se skärutrustningens anvisningar för korrekt laddning av lina och val av rätt lindiameter.

VARNING! Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och tag bort kabeln från tändstiftet innan du börjar med något arbete på den.

VARNING! En felaktig skärutrustning kan öka risken för olyckor. VIKTIGT! Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman, annars uppstår hälsofarliga vibrationer i maskinen.MONTERING Svenska – 33 Montering av loophandtag

• Snäpp loophandtaget över riggröret. Observera att loophandtaget måste monteras mellan pilmarkeringarna på riggröret.• Montera bult, klämplåt och vingmutter enligt bild. Drag åt vingmuttern. Montering och demontering av delbart riggrör (129LK) Montering:
• Lossa kopplingen genom att vrida på vredet.• Linjera styrtappen på tillbehöret (A) med pilen på kopplingen (B).• Tryck in tillbehöret i kopplingen tills det snäpper fast på plats.• Dra åt vredet ordentligt innan du använder maskinen. Demontering:
• Lösgör kopplingen genom att vrida vredet (minst 3 varv).• Tryck in och håll in knappen (C). Håll motordelen stadigt och dra tillbehöret rakt ut ur kopplingen.

CMONTERING 34 – Svenska Montering av skärutrustning Montering av trimmerskydd och trimmerhuvud (129L, 129LK)

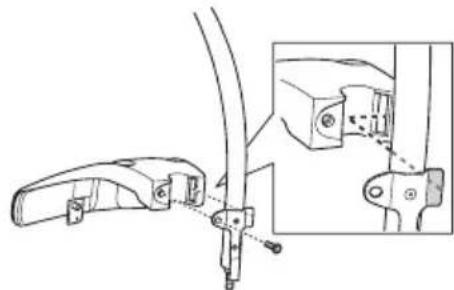

• Montera trimmerskydd (A) för arbete med trimmerhuvud. Trimmerskyddet/kombiskyddet krokas fast i fästet på riggröret och fixeras med en skruv (L).

• Montera medbringare (B) på utgående axel.

• Vrid runt klingaxeln tills ett av medbringarens hål sammanfaller med motsvarande hål i växelhuset.

• För in låspinnen (C) i hålet så att axeln låses.

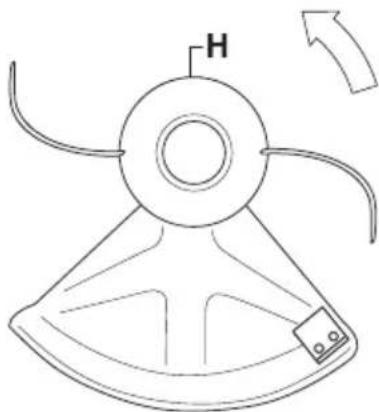

• Gänga på trimmerhuvudet/plastknivarna (H) mot rotationsriktningen.

• Demontering sker i omvänd ordningsföljd. Montering av trimmerskydd och trimmerhuvud (129C)

• Montera skyddet som bilden visar. Drag åt väl.

• Montera dammkoppen på axeln. Muttern skall vara helt omsluten av dammkoppen.

• Håll fast dammkoppen med skiftnyckel för att förhindra att axeln roterar.

• Gänga på trimmerhuvudet på axeln.

VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada.BRÄNSLEHANTERING Svenska – 35 Bränslesäkerhet Starta aldrig maskinen:1 Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.2 Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.3 Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. I händelse av läckage kontakta din serviceverkstad. Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/strömbrytare eller värmepannor.• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.• Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.• Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.• Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av maskinen.• Säkra maskinen under transport.• För att undvika ofrivillig start av motorn, ska alltid tändhatten avlägsnas vid långtidsförvaring, om maskinen ej är under uppsikt och vid alla förekommande serviceåtgärder. Drivmedel OBS! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet. Bensin OBS! Använd alltid oljeblandad kvalitetsbensin med minst 90 oktan (RON). Om din maskin är utrustad med katalysator (se kapitel Tekniska data) skall alltid blyfri oljeblandad kvalitetsbensin användas. En blyad bensin förstör katalysatorn.Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.Etanolblandat bränsle, E10, får användas (max 10 % etanolblandning) Om etanolblandningar högre än E10 används blir körförhållandet för magert, vilket kan leda till skador på motorn.• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.• Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal. Tvåtaktsolja

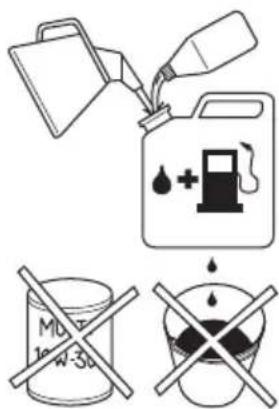

• För bästa resultat och funktion använd HUSQVARNA tvåtaktsolja, som är speciellt tillverkad för våra luftkylda tvåtaktsmotorer.• Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil (benämnd TCW).• Använd aldrig olja avsedd för fyrtaktsmotorer.• En låg oljekvalitet eller för fet olje/bränsle blandning kan äventyra katalysatorns funktion och minska dess livstid.• Blandningsförhållande1:50 (2%) med HUSQVARNA tvåtaktsolja.1:33 (3%) med andra oljor gjorda för luftkylda tvåtaktsmotorer klassade för JASO FB/ISO EGB. VARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. VARNING! Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.Bensin, literTvåtaktsolja, liter2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60BRÄNSLEHANTERING 36 – Svenska Blandning

• Blanda alltid bensin och olja i en ren behållare godkänd för bensin.

• Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin.

• Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls.

• Blanda inte bränsle för mer än max 1 månads behov.

• Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras. Tankning

• Använd bränslebehållare med överfyllnadsskydd.

• Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

• Torka rent runt tanklocket. Föroreningar i tanken orsakar driftstörningar.

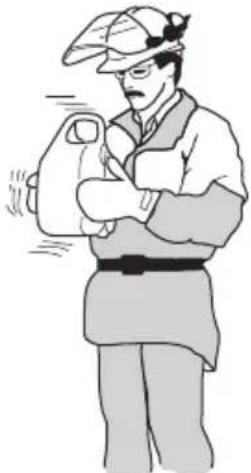

• Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser.

VARNING! Följande försiktighetsåtgärder minskar brandrisken: Blanda bensinen utomhus och inte i närheten av värmekällor. Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn i drift. Stanna motorn och låt den svalna några minuter före tankning. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Drag åt tanklocket noga efter tankning. Flytta alltid maskinen från tankningsplatsen och bensindunken före start.START OCH STOPP Svenska – 37 Kontroll före start

• Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller trimmerskydd om de utsatts för slag eller har sprickor.• Använd aldrig maskinen utan skydd eller med defekt skydd.• Samtliga kåpor skall vara korrekt monterade och felfria före start av maskinen. Start och stopp Start av kall motor Bränslepump: Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan (ca 10 gånger). Blåsan behöver ej fyllas helt.Choke: Ställ chokereglaget i chokeläge. Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.NOTE! Håll inte inne gasreglaget samtidigt som motorn ska startas.Gör förnyade startförsök tills motorn startar (eller max. 3 startförsök). Om motorn startar eller försöker att starta, sätt choken i körläge. Fortsätt att dra med snabba ryck i linan tills motorn startar. När motorn väl startat, låt motorn värmas upp i ca 30 sekunder innan man ger fullgas.OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen. VARNING! Komplett kopplingskåpa med riggrör måste vara monterad innan maskinen startas, annars kan kopplingen lossna och orsaka personskador.Flytta alltid maskinen från tankningsplatsen och bensindunken före start. Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål.Se till att inga obehöriga finns inom arbetsområdet, annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter. VARNING! När motorn startas med chokereglaget i chokeläge börjar skärutrustningen omedelbart att rotera.START OCH STOPP 38 – Svenska Start av varm motor Bränslepump: Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver ej fyllas helt. Sätt chokereglaget i körläget. Fortsätt att dra med snabba ryck i linan tills motorn startar. När motorn startar, ge snabbt fullgas. Stopp Motorn stannas genom att tändningen slås ifrån. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll.ARBETSTEKNIK Svenska – 39 Allmänna arbetsinstruktioner Grundläggande säkerhetsregler 1 Iaktta omgivningen:• För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen.• För att säkerställa att inte människor, djur eller annat riskerar att komma i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen.• OBS! Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka.2 Inspektera arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, ståltråd, snören med mera, som kan slungas iväg eller trassla in sig i skärutrustningen.3 Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.4 Se till att du kan gå och stå säkert.5 Håll god balans och säkert fotfäste. Sträck dig inte efter ytor som du vanligtvis inte når. Ha alltid ett stadigt fotfäste och god balans.6 Använd alltid båda händerna för att hålla i maskinen. Håll maskinen på höger sida av kroppen.7 Ha skärutrustningen under midjehöjd.8 Vid förflyttning ska motorn stängas av.9 Ställ aldrig ner maskinen med motorn i drift utan att du har uppsikt över den.VIKTIGT!Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med trimmer. När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.Före användning måste du förstå skillnaden mellan skogsröjning, gräsröjning och grästrimning. VARNING! Varken användaren av maskinen eller någon annan får försöka att dra undan det skurna materialet när motorn eller skärutrustningen roterar, eftersom detta kan medföra allvarliga skador.Stanna motorn och skärutrustningen innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk för skador. Under samt en stund efter användning kan vinkelväxeln vara varm. Det finns risk för brännskada vid kontakt. VARNING! Varning för utslungade föremål. Använd alltid godkända ögonskydd. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador.Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15 m. Stanna maskinen omedelbart om någon närmar sig. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.ARBETSTEKNIK 40 – Svenska Grundläggande arbetsteknik Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas kan ge allvarlig motorskada. Grästrimning med trimmerhuvud Trimning

• Håll trimmerhuvudet strax ovanför marken och luta det i vinkel. Det är linans ände som utför arbetet. Låt linan arbeta i sin egen takt. Pressa aldrig in linan i materialet som ska tas bort.

• Linan avlägsnar lätt gräs och ogräs intill väggar, staket, träd och rabatter, men den kan också skada ömtålig bark på träd och buskar samt skada staketstolpar.

• Minska risken för skador på växtligheten genom att korta linan till 10-12 cm och minska motorvarvtalet. Renskrapning

• Skrapningstekniken avlägsnar all oönskad vegetation. Håll trimmerhuvudet strax ovanför marken och luta det. Låt linans ände slå mot marken runt träd, stolpar, statyer och liknande. OBS! Denna teknik ökar slitaget på linan.

• Linan slits fortare och måste matas fram oftare vid arbete mot stenar, tegel, betong, metallstaket etc än vid kontakt med träd och trästaket.

• Vid trimning och skrapning ska du använda mindre än full gas (80%), för att linan ska hålla längre och trimmerhuvudet ska slitas mindre. Klippning

• Trimmern är idealisk för klippning på platser som är svåra att komma åt med en vanlig gräsklippare. Håll linan parallell med marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada redskapet.

• Undvik att låta trimmerhuvudet ha ständig kontakt med marken under normal klippning. En sådan ständig kontakt kan vålla skador och slitage på trimmerhuvudet. Sopning

• Den roterande linans fläktverkan kan användas för snabb och enkel rengöring. Håll linan parallell med och över de ytor som ska sopas och för redskapet fram och tillbaka.

• Vid klippning och sopning ska du använda full gas för att få ett bra resultat.

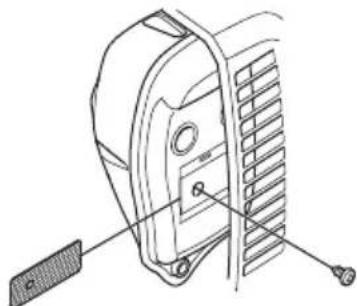

VARNING! Ibland fastnar grenar eller gräs mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring. VIKTIGT! För att undvika obalans och vibrationer i handtag måste trimmerhuvudets lock rengöras efter varje gång ny trimmerlina lindats. Dessutom, kontrollera andra delar av trimmerhuvudet om det finns behov av rengörning.UNDERHÅLL Svenska – 41 Förgasare Inställning av tomgångsvarvtalet Innan några justeringar görs, se till att luftfiltret är rent och att luftfilterlocket sitter på.Justera tomgångsvarvtalet med tomgångsskruven T, om omjustering skulle behövas. Vrid först T-skruven medurs tills skärutrustningen börjar rotera. Vrid sedan skruven moturs tills skärutrustningen stannar. Ett korrekt justerat tomgångsvarvtal har uppnåtts när motorn går jämnt i varje läge. Det bör även vara en god marginal till det varvtal då skärutrustningen börjar rotera.Rekommenderat tomgångsvarvtal: Se kapitel Tekniska data. Ljuddämpare OBS! Vissa ljuddämpare är försedda med katalysator. Se kapitel Tekniska data för att ta reda på om din maskin är försedd med katalysator.Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material.Vissa ljuddämpare är utrustade med ett speciellt gnistfångarnät. Om Din maskin är utrustad med en sådan ljuddämpare bör nätet rengöras en gång i månaden. Detta görs bäst med en stålborste. På ljuddämpare utan katalysator bör nätet rengöras och eventuellt bytas en gång per vecka. På katalysatorljuddämpare skall nätet kontrolleras och eventuellt rengöras en gång per månad. Vid ev. skador på nätet skall detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din återförsäljare för kontroll. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd.NOTE! Kåpan över ljuddämparen är borttagen för att tydligare visa hur gnistfångarnätet är monterat. Undvik att ta bort kåpan.OBS! Använd aldrig maskinen med en ljuddämpare som är i dåligt skick. VARNING! Kan tomgångsvarvtalet ej justeras så att skärutrustningen står stilla, kontakta din återförsäljare/serviceverkstad. Använd inte maskinen förrän den är korrekt inställd eller reparerad. VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran!UNDERHÅLL 42 – Svenska Kylsystem För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem. Kylsystemet består av: 1 Luftintag i startapparat. 2 Kylflänsar på cylindern. Rengör kylsystemet med en borste en gång om året, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd. Tändstift Tändstiftets kondition påverkas av:

• En felaktigt inställd förgasare.

• En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).

• Ett smutsigt luftfilter. Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter. Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5/0,6 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare. OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning. Se kapitel Tekniska data. Delbart riggrör Drivaxeländen i det nedre riggröret ska smörjas invändigt med fett var 30:e arbetstimma. Det finns risk att drivaxeländarna (splinesförbanden) på de delbara modellerna kärvar ihop om de inte smörjs regelbundet.

2UNDERHÅLL Svenska – 43 Luftfilter Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

• Onormalt hög bränsleförbrukning. Rengör filtret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. Rengöring av luftfilter Demontera luftfilterkåpan och tag bort filtret. Tvätta det rent i varmt tvålvatten. Se till att filtret är torrt då det åter monteras. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. Används maskinen under dammiga förhållanden skall luftfiltret inoljas. Se anvisningar under rubrik Inoljning av luftfilter. Inoljning av luftfilter Använd alltid HUSQVARNA filterolja, art. nr. 531 00 92-

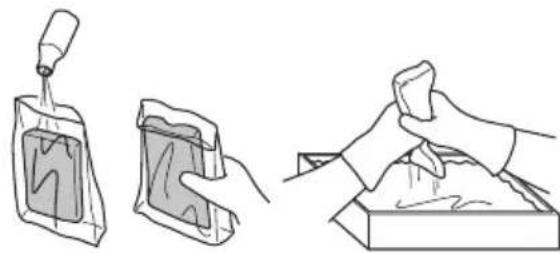

48. Filteroljan innehåller lösningsmedel för att vara lätt att

fördela jämnt i filtret. Undvik därför hudkontakt. Stoppa ned filtret i en plastpåse och häll på filteroljan. Knåda plastpåsen för att fördela oljan. Krama ur filtret i plastpåsen och häll bort överskottsoljan innan filtret monteras på maskinen. Använd aldrig vanlig motorolja. Denna sjunker ganska fort ner genom filtret och lägger sig i botten. Vinkelväxel Vinkelväxeln är från fabriken fylld med lämplig mängd fett. Innan maskinen tas i bruk bör man dock kontrollera att växeln är fylld med fett till 3/4. Använd HUSQVARNA specialfett. Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer.44 – Svenska UNDERHÅLL Underhållsschema Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. Underhåll Veckotillsyn Månadstillsyn Årligtillsyn Rengör maskinen utvändigt. X Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.

Kontrollera att stoppkontakten fungerar. X Kontrollera att skärutrustningen inte roterar på tomgång. X Rengör luftfiltret. Byt om det behövs. X Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har spr ickor.

Kontrollera att trimmerhuvudet är oskadat och inte har några sprickor. Byt trimmerhuvudet om det behövs.

Kontrollera att skruvar och muttrar är åtdragna. X Kontrollera att inget bränsleläckage finns från motor, tank eller bränsleledningar

Kontrollera att vinkelväxeln är fylld till 3/4 med smörjmedel. Fyll på med specialfett om det behövs.

Kontrollera startapparaten med dess lina. X Rengör tändstiftet utvändigt. Demontera det och kontrollera elektroda vståndet. Justera avståndet till 0,5 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

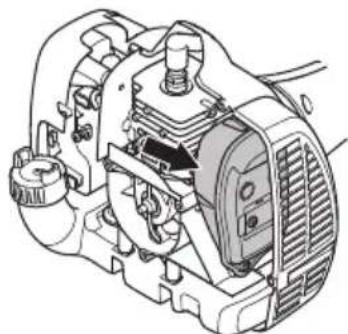

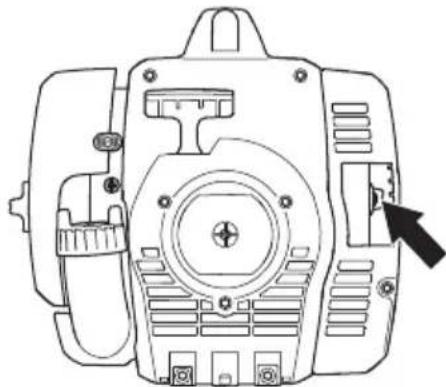

Rengör förgasaren utvändigt och utrymmet runt denna. X Rengör maskinens kylsystem. X Rengör eller byt ljuddämparens gnistfångarnät (gäller endast ljuddämpare utan katalysator).

Kontrollera att bränslefiltret ej är förorenat eller att bränsleslangen har spr ickor eller andra defekter. Byt om erforderligt.

Kontrollera alla kablar och anslutningar. X Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.

Byt tändstift. Se till att tändstiftet har s.k. radioavstörning. XSvenska – 45 TEKNISKA DATA Tekniska data Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Redovisad ljudeffektnivå för maskinen är med den original skärutrustning som ger högst nivå. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten även inkluderar spridning i mätresultat och variation mellan exemplar av samma modell enligt Direktiv 2000/14/EG. Anm. 2: Redovisade data för ekvivalent ljudtrycksnivå för maskinen har ett typiskt spridningsmått (standardavvikelse) på 1 dB (A). Anm. 3: Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 1 m/s

/liter 340/0,34 340/0,34 340/0,34 Vikt Vikt, utan bränsle, skärutrustning och skydd, kg 4,6 5,2 6,0 Bulleremissioner (se anm. 1) Ljudeffektnivå, uppmätt dB(A) 105 105 105 Ljudeffektnivå, garanterad L

dB(A) 114 114 114 Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 11806 och ISO 22868, dB(A):

Vibrationsnivåer (se anm. 3) Ekvivalenta vibrationsnivåer (a hv,eq ) i handtag uppmätt enligt EN ISO 11806 och ISO 22867, m/s

Utrustad med trimmerhuvud (original), vänster/höger 3,7/3,6 9,9/8,9 9,9/8,946 – Svenska TEKNISKA DATA Följande tillbehör rekommenderas för nedanstående modeller. 129LK Godkända tillbehör Typ Skydd för skärutrustning, Art. nr. Gänga klingaxel M10 Trimmerhuvud T25 (Ø 2,0 - 2,7 mm lina) 574 19 87-01 129C, 129L Godkända tillbehör Typ Skydd för skärutrustning, Art. nr. Gänga klingaxel 3/8 R Trimmerhuvud T25 (Ø 2,0 - 2,7 mm lina) 574 47 95-01 T25C (Ø 2,0 - 2,7 mm lina) 574 47 95-01 Extra tillbehör Art. nr. Används till Borsttillsats med riggrör SR600 537 19 67-01 129LK Häcksaxtillsats med riggrör HA 850 537 19 66-06 129LK Kantskärartillsats med riggrör 537 19 69-01 129LK Sågtillsats med riggrör PA 1100 537 18 33-16 129LK Sågtillsats utan riggrör PA 537 18 33-11 129LK Kultivatortillsats med riggrör CA 150 537 42 54-01 129LK Trimmertillsats med riggrör TA 850 537 35 35-01 129LKSvenska – 47 TEKNISKA DATA EG-försäkran om överensstämmelse Utfärdarens namn: Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel +46-36-146500. Husqvarna AB hävdar ensamt ansvar för trimmer och/eller buskröjare med plattformen (-arna) A05328CCHV / A05328CSHV representerade i modellen(-erna) 129C, 129L / 129LK från 2013 serienummer och framåt. Plattformsnummer och modellnummer står klart och tydligt på typskylten tillsammans med årtalet med påföljande serienummer. Föremålet för ovan beskrivna försäkran är framtaget i överensstämmelse med Europarådets direktiv: - 2006/42/EC ”om maskiner” 17 May 2006. - 2004/108/EC ”angående elektromagnetisk kompabilitet” 15 december 2004 - 2000/14/EC ”angående emissioner av buller till omgivningen” 08 May 2000 I överensstämmelse med Bilaga V är de deklarerade bullervärdena beskrivna under kapitel teknisk data i bruksanvisningen. Följande standarder har tillämpats: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 TÜF Rheinland NA har utfört en frivillig prövning för Husqvarna AB, som ger AK72133896.01 - Intyg om överensstämmelse med EU-rådets direktiv 2006/42/EG om maskiner. Detta certifikat gäller för alla tillverkningsplatser och ursprungsländer, som anges på produkten. Den medföljande grästrimmer och/eller röjsågen överensstämmer med det exemplar som genomgick undersökningen. Signerat på uppdrag av: Husqvarna AB, Huskvarna, Sverige, 2013-12-27. Ronnie E. Goldman, Teknisk chef. (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)SYMBOLFORKLARING 48 – Danish Symboler på maskinen og/eller i vejledningen: ADVARSEL! Rydningssave, buskryddere og trimmere kan være farlige! Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser betjeningsvejledningen igennem og forstår indholdet. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Brug altid: Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande
