129LK - Ruohotrimmeri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpökäyttöinen raivaussaha
Merkki	Husqvarna
Malli	129LK
Paino (ilman polttoainetta ja lisävarusteita)	6,0 kg
Käyttövoima	Kaksitahtibensiini/öljyseos (suhde 1:50 Husqvarna-öljyllä tai 1:33 muilla öljyillä)
Polttoainesäiliön tilavuus	0,34 L
Iskutilavuus	27,6 cm³
Moottorin maksiminopeus	8500 r/min
Tyhjäkäyntinopeus	3200-3600 r/min
Sytytystulppa	NGK CMR6A (kärkiväli 0,5 mm)
Päätoiminnot	Rikkakasvien poisto, raivaus, leikkaus, harjaus, raapiminen
Yhteensopivat lisävarusteet	Rikkakasvinpää T25, suoja, valinnaiset lisävarusteet (harja, pensasleikkuri, reunaleikkuri, saha, kultivaattori)
Rutiinihuolto	Ilmansuodattimen puhdistus (25h välein), sytytystulpan tarkistus, akselin voitelu (30h välein), jäähdytysjärjestelmän puhdistus
Turvallisuus	Pakolliset suojavarusteet (kypärä, kuulosuojaimet, suojalasit, käsineet, saappaat), turvaetäisyys 15 m, moottorin pysäytys ennen toimenpiteitä
Korjattavuus	Monimutkaiset korjaukset tulee teettää valtuutetussa huollossa; varaosat saatavana Husqvarna-jälleenmyyjältä
Takuu	Ammattimainen tuki valtuutetulta jälleenmyyjältä
Melutaso (äänenpaine)	95 dB(A) mitattuna korvan kohdalta
Taattu äänentehotaso	114 dB(A)

Usein kysytyt kysymykset - 129LK HUSQVARNA

Millaista polttoainetta Husqvarna 129LK -raivaussahassa käytetään?

Käytä lyijyttömän bensiinin (oktaaniluku vähintään 90) ja kaksitahtiöljyn seosta. Suositeltu seossuhde on 1:50 (2 %) Husqvarna-öljyllä tai 1:33 (3 %) muilla JASO FB/ISO EGB -standardien mukaisilla öljyillä.

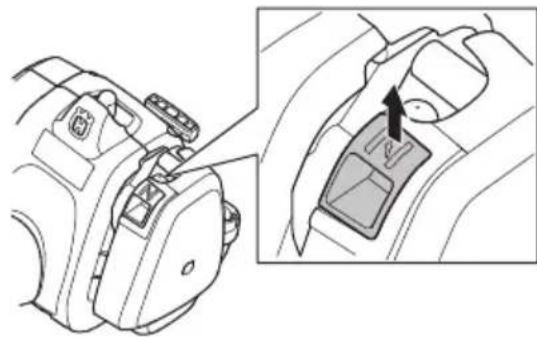

Kuinka moottori käynnistetään kylmänä?

1. Paina polttoainepumppua useita kertoja (noin 10 kertaa), kunnes se täyttyy. 2. Vedä käynnistysläppä auki. 3. Aseta laite maahan, pidä sitä vasemmalla kädellä ja vedä hitaasti käynnistysnyöristä, kunnes tunnet vastusta, vedä sitten voimakkaasti. 4. Toista, kunnes moottori yrittää käynnistyä, työnnä sitten käynnistysläppä takaisin ja jatka vetämistä, kunnes moottori käynnistyy. Anna lämmetä 30 sekuntia ennen kaasun lisäämistä.

Kuinka rikkakasvinpää asennetaan?

Asenna ensin suojakotelo (A) voimansiirtoputkeen. Kiinnitä käyttötappi (B) ulos tulevaan akseliin. Lukitse akseli työntämällä lukitustappi (C) reikään. Kierrä sitten rikkakasvinpää (H) kiinni pyörimissuuntaa vastakkaiseen suuntaan. Kiristä tiukasti. Varmista, että tappi on poistettu ennen käyttöä.

Milloin ja miten ilmansuodatin puhdistetaan?

Puhdista ilmansuodatin 25 käyttötunnin välein tai useammin pölyisissä olosuhteissa. Irrota kansi ja suodatin, pese se lämpimällä saippuavedellä, kuivaa se täysin ennen takaisin asennusta. Jos suodatin on hyvin likainen tai vaurioitunut, vaihda se uuteen.

Mitä sytytystulppaa käytetään ja miten kärkiväli tarkistetaan?

Käytä sytytystulppaa NGK CMR6A, jonka kärkiväli on 0,5 mm. Tarkista kärkiväli rakotulkilla. Puhdista sytytystulppa kuukausittain ja vaihda se kerran vuodessa tai jos se on likaantunut.

Kuinka moottorin tyhjäkäynti säädetään?

Tyhjäkäynti säädetään kaasuttimen T-neulalla. Kierrä sitä myötäpäivään, kunnes leikkuulaite alkaa pyöriä, kierrä sitten vastapäivään, kunnes se pysähtyy. Tyhjäkäynnin tulee olla vakaa (3200-3600 r/min) ja leikkuulaitteen tulee olla paikallaan tyhjäkäynnillä. Jos tämä ei onnistu, ota yhteys huoltoon.

Mitkä suojavarusteet ovat pakollisia?

Käytä aina kypärää (esineiden putoamisvaaran alueella), kuulosuojaimia, hyväksyttyjä suojalaseja, käsineitä, liukumattomia saappaita ja pitkiä, kestäviä vaatteita. Ensiapulaukun tulee olla käden ulottuvilla.

Kuinka voimansiirtoakseli voidellaan?

Alaputken käyttöakselin pää on voideltava 30 käyttötunnin välein. Käytä erityistä Husqvarna-rasvaa. Levitä sitä putken sisäpuolelle urien juuttumisen estämiseksi.

Mitä tehdä, jos leikkuulaite pyörii tyhjäkäynnillä?

Tämä tarkoittaa liian suurta tyhjäkäyntinopeutta. Pysäytä moottori heti ja säädä tyhjäkäyntineula T kuten kuvattu. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoon – älä käytä konetta ennen kuin vika on korjattu.

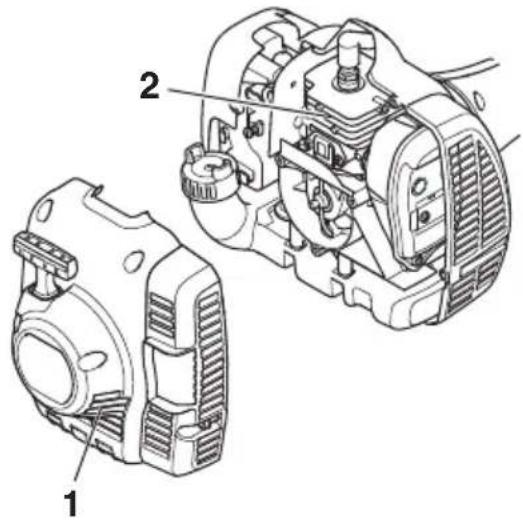

Kuinka jäähdytysjärjestelmä puhdistetaan?

Puhdista jäähdytysjärjestelmä kerran vuodessa tai useammin vaikeissa olosuhteissa. Käytä harjaa poistaaksesi roskat sylinterin jäähdytysripoista ja käynnistimen ilmanottoaukosta. Tukkeutunut järjestelmä aiheuttaa ylikuumenemista ja vahingoittaa moottoria.

KÄYTTÖOHJE 129LK HUSQVARNA

FI Käyttöohje 94-116

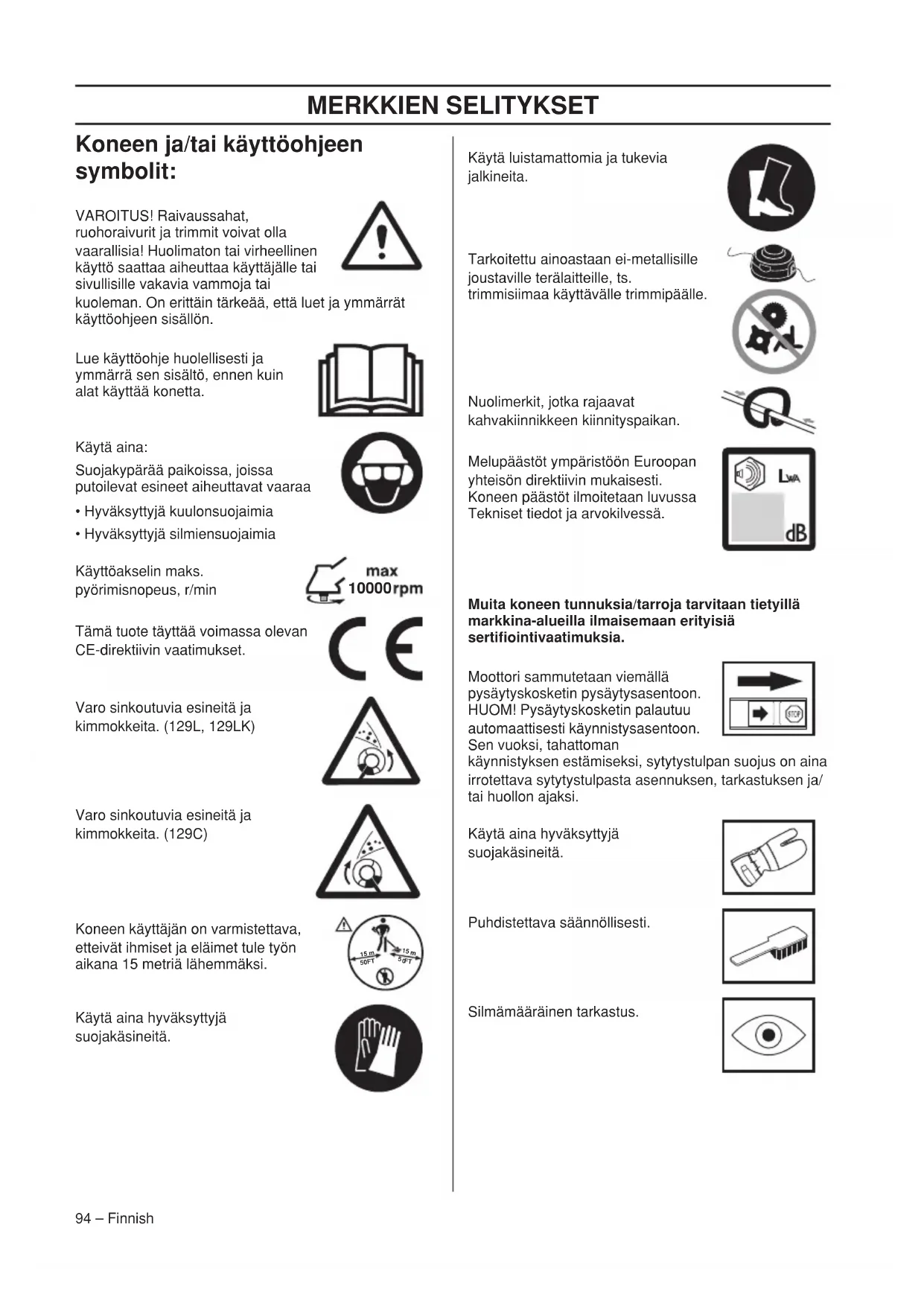

Koneen ja/tai käyttöohjeen symbolit:

VAROITUS! Raivaussahat, ruohoraivurit ja trimmerit voivat olla vaarallisia! Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai

kuoleman. On erittäin tärkeää, että luet ja ymmärrät käyttöohjeen sisällön.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Käyttö:

Suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa

Hyväksyttyjä kuulonsuojaimia

Hyväksyttyjä silmiensuojaimia

Käyttöakselin maks.

pyörimisnopeus, r/min

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

max

000rpm

Varo sinkoutuvia esineitä ja kimmokkeita. (129L, 129LK)

Varo sinkoutuvia esineitä ja kimmokkeita. (129C)

Koneen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.

Käytä aina hyväksyttyjä suojakäsineitä.

Käytä luistamattomia ja tukevia jalkineita.

Tarkoitettu ainoastaan ei-metallisille joustaville terälaitteille, ts. trimmisiimaa käyttävälle trimmipäälle.

Nuolimerkit, jotka rajaavat kahvakiinnikkeen kiinnityspaikan.

Melupäästö ympäristön Euroopan yhteisön direktiivin mukaisesti. Koneen päästö ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon. HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman

käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Käytä aina hyväksyttyjä suojakäsineitä.

Puhdistettava säännöllisesti.

Silmämääräinen tarkastus.

Sisältö Ennen käynnistystä on

MERKKIEN SELITYKSET

Koneen ja/tai käyttöohjeen symbolit: 94

SISÄLTÖ

Sisältö 95

Ennen käynnistystä on huomioitava seuraavaa: ... 95

JOHDANTO

Hyvä asiakas! 96

KONEEN OSAT

Trimmin osat 97

YLEISET TURVAOHJEET

Tärkeää 98

Henkilökohtainen suojavarustus 98

Koneen turvalaitteet 99

Tärälaite 101

ASENNUS

Lenkkikahvan asennus 102

Jaettavan runkoputken asennus ja irrotus 102

Teralaitteen asennus 103

Trimmisuojuksen ja trimmipään asennus 103

Trimmisuojuksen ja trimmipään asennus 103

POLTTOAINEEN KÄSITTELY

Polttoaineturvallisuus 104

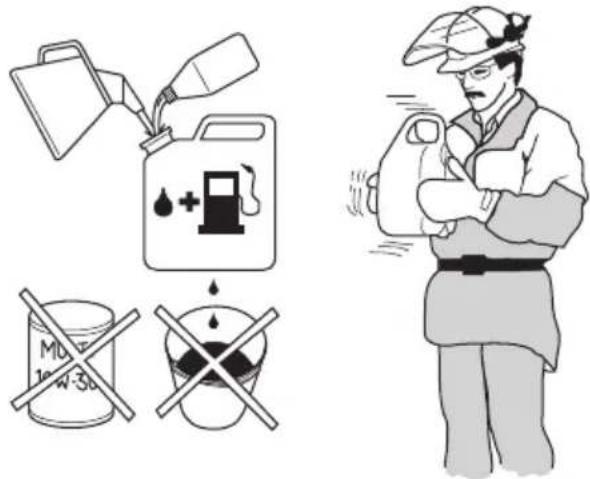

Polttoaine 104

Tankkaus 105

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynnistystä 106

Käynnistys ja pysäytys 106

PERUSTEKNIIKKA

Yleiset työohjeet 108

KUNNOSSAPITO

Kaasutin 110

Aanenvaimennin 110

Jäähdytysjärjestelmä 111

Sytytystulppa 111

Jaettava runkokit 111

Ilmansuodatin 112

Huoltokaavio 113

TEKNISET TIEDOT

Tekniset tiedot 114

EY-vaatimustenmukaisuusvakuutus 116

Huomioitava seuraavaa:

Lue käyttöohje huolellisesti.

VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

JOHDANTO

Hyvä asiakas!

Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittokoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.

Husqvarna on tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.

Olemme vakuuttuneita, että tulette tyytyväisinä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.

Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.

Kiitämme Husqvarna-tuotteen valitsemisesta!

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

KONEEN OSAT

Trimmin osat

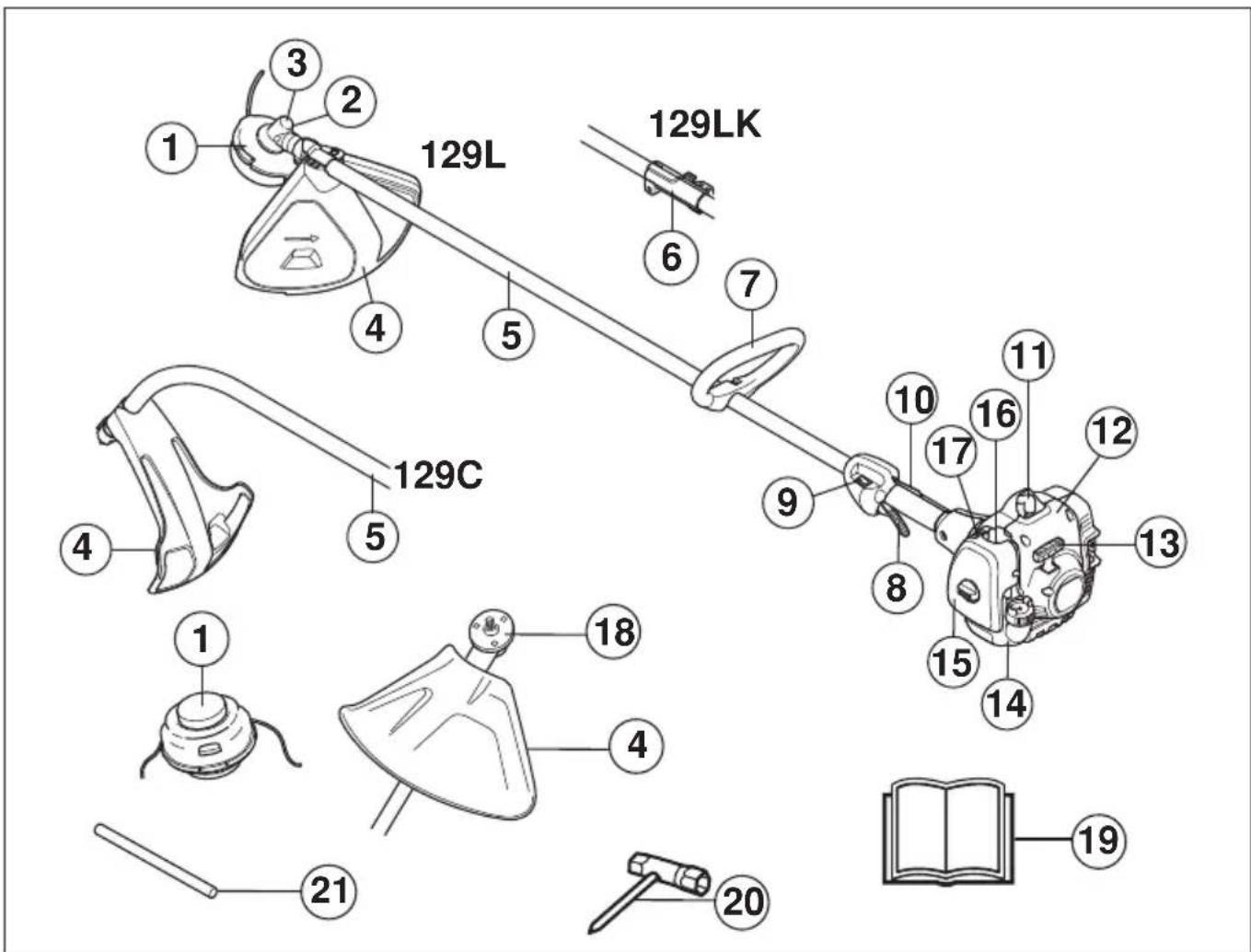

1 Trimmipää 2 Voiteluaineen täyttöaukko, kulmavaihde 3 Kulmavaihde 4 Terälaitteen suojus 5 Runkoputki 6 Runkoputken liitin 7 Lenkkikahva 8 Kaasulipasin 9 Pysäytin 10 Kaasulipasimen varmistin 11 Sytytystulpan suojus ja sytytystulppa

12 Käynnistin 13 Käynnistyskahva 14 Polttoainesäiliö 15 Ilmansuodattimen kotelo 16 Polttoainepumppu 17 Rikastin 18 Vääntiö 19 Käyttöohje 20 Yhdistelmäavain 21 Lukkotappi

Tärkeää

TÄRKEÄÄ!

Kone on tarkoitettu ainoastaan ruohontrimmaukseen ja ruohonraivaukseen.

Ainoat lisälaitteet, joiden käyttämiseen moottoriyksikköä saa käyttää, ovat luvussa Tekniset tiedot suosittelemamme terälaitteet.

Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

Kaikki kannet, suojukset ja kahvat on kiinnitettävä ennen käynnistystä. Ehkäise sähköiskuja varmistamalla, että sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.

Koneen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.

Tarkista kone kokonaisuudessaan ennen käyttöä, katso huoltokaavio.

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

VAROITUS! Älä anna koskaan lasten käyttää konetta tai oleskella sen läheisyydessä. Koska koneessa on jousipalautteinen pysäytyskosketin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää koneen käynnistämiseen. Se voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun kone on ilman valvontaa.

Henkilökohtainen suojavarustus

TÄRKEÄÄ!

Raivaussaha, ruohoraivuri tai trimmi voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

VAROITUS! Tarkkaile aina varoitussignaaleja tai -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

KYPÄRÄ

Suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

KUULONSUOJAIMET

Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

SILMIENSUOJAIMET

Hyväksyttyjä silmiensuojaimia on aina käytettä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (USA) tai EN 166 (EU-maat) vaatimukset.

KÄSINEET

Käytä käsineitä aina tarvittaessa, esim. terälaitetta asennettaessa.

SAAPPAAT

Käytä luistamattomia ja tukevia jalkineita.

VAATETUS

Käytä lujasta materiaalista valmistettuja vaatteita ja vältä liian löysiä vaatteita, jotka helposti tarttuvat risuihin ja oksiin. Käytä aina lujia pitkiä housuja. Älä pidä koruja, shortseja tai sandaaleja äläkä kulje paljain jaloin. Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.

ENSIAPULAUKKU

Ensiapulaukun on aina oltava lähellä.

Koneen turvalaitteet

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

TÄRKEÄÄ!

Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Kaasuliipasimen varmistin

Varmistin estää tahattoman kaasuliipasimen käytön. Kun varmistin (A) painetaan kahvan sisään (eli kun kahvasta tartutaan kiinni), kaasuliipasin (B) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä kaasuliipasin että varmistin lähtöasentoonsa. Tämä tapahtuu kahdella toisistaan riippumattomalla palautusjousella.

Lähtöasennossa kaasuliipasin on siis aina lukittuna joutokäynnille.

Tarkasta, että kaasuliipasin on lukittu joutokäyntiasentoon, kun kaasuliipasimen varmistin on lähtöasennossaan.

Paina varmistin sisään ja tarkasta, että se palautuu lähtöasentoonsa, kun se vapautetaan.

Tarkasta, että kaasuliipasin ja varmistin liikkuvat kevyesti ja että niiden palautusjouset toimivat.

Katso otsikon Käynnistys alla annetut ohjeet. Käynnistä kone ja anna täysi kaasu. Löysää kaasuliipasin ja

tarkasta, että terälaite pysähtyy ja pysyy liikkumattomana. Jos terälaite pyörii, kun kaasuliipasin on joutokäyntiasennossa, on kaasuttimen joutokäyntisäätö tarkastettava. Katso otsikon Kunnossapito alla annetut ohjeet.

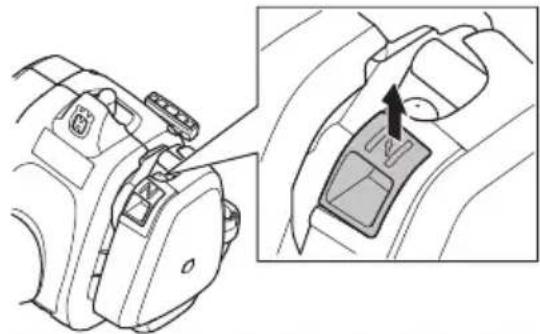

Pysäytin

Käynnistä moottori ja tarkasta, että moottori pysähtyy, kun pysäytin siirretään pysäytysasentoon.

Teräaitteen suojus

Tämä suojus on tarkoitettu estämään irtonaisia esineitä sinkoutumasta käyttäjää kohti. Suojus estää myös käyttäjää koskettamasta terälaitteeseen.

Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.

Käytä aina ko. terälaitteelle suositeltua teräsuojusta. Katso luku Tekniset tiedot.

VAROITUS! Teralaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso luku Tekniset tiedot. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

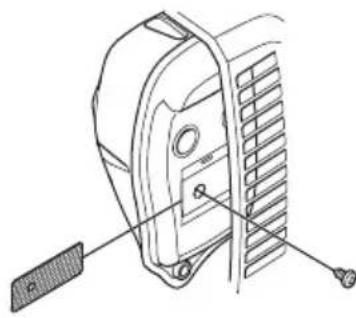

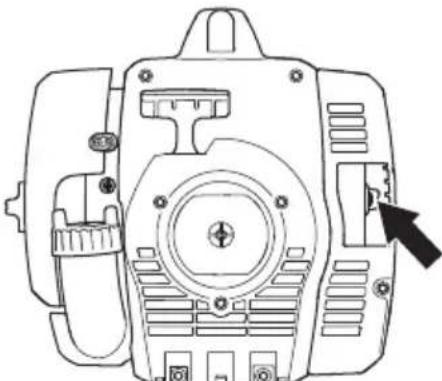

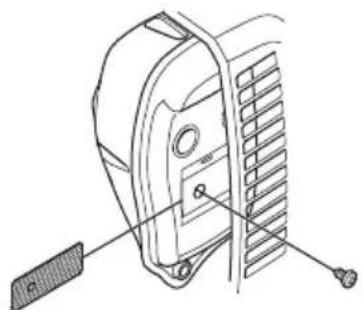

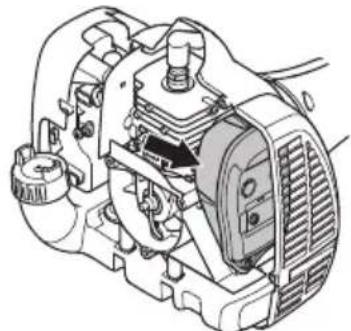

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.

Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalojen vaara suuri. Tästä syystä olemme varustaneet äänenvaimentimet nk. kipinänsammutusverkolla. Tarkasta, onko koneesi äänenvaimentimessa tällainen verkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeää noudattaa annettuja ohjeita.

Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

Jos koneesi äänenvaimennin on varustettu kipinänsammutusverkolla, on myös se puhdistettava säännöllisesti. Tukkeutunut verkko aiheuttaa moottorin kuumenemisen, mistä seuraa vakava moottorivaurio.

VAROITUS!

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

YLEISET TURVAOHJEET

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS! Muista, että

Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Terälaite

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeantyyppisiä terälaitteita käyttämällä:

• Saat parhaan sahaustuloksen.
• Pidennät terälaitteen käyttöikää.

TÄRKEÄÄ!

Käytä terälaitteessa vain suosittelemaamme suojusta! Katso luku Tekniset tiedot.

Katso terälaitteen ohjeista siiman kelausohjeet ja oikean siimakoon valinta.

VAROITUS! Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasuliipasimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota johto sytytystulpasta, ennen kuin alat käsitellä terälaitetta.

VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

Trimmipää

TÄRKEÄÄ!

Varmista aina, että trimmisiima kelautuu tiukalle ja tasaisesti puolalle, muussa tapauksessa kone aiheuttaa terveydelle haitallista tärinää.

Käytä vain suositeltuja trimmipäitä ja trimmisiimoja. Valmistaja on testannut niiden sopivuuden tiettyyn moottorikokoon. Tämä on erityisen tärkeää käytettäessä täysautomaattista trimmipäätä. Käytä vain suositeltuja terälaitteita. Katso luku Tekniset tiedot.

Yleisesti ottaen pieni kone vaatii pienet trimmipäät ja päinvastoin. Tämä sen vuoksi, että siimalla raivattaessa on moottorin singottava siima säteittäisesti trimmipäästä ja kestettävä myös raivattavan ruohon aiheuttama vastus. - Myös siiman pituus on tärkeä. Pitkä siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima. - Varmista, että trimmisuojuksessa oleva veitsi on ehjä. Sitä käytetään siiman katkaisemiseen oikeanpituiseksi. - Siiman käyttöiän pidentämiseksi sitä voidaan liottaa vedessä pari vuorokautta. Siima tulee näin sitkeämmäksi ja kestää pitempään.

ASENNUS

Lenkkikahvan asennus

• Paina lenkkikahva runkoputken päälle. Huomaa, että lenkkikahva täytyy asentaa runkoputkeen merkittyjen nuolien väliin.

• Asenna pultti, puristuslaatta ja siipimutteri kuvan mukaisesti. Kiristä siipimutteri.

Jaettavan runkoputken asennus ja irrotus

(129LK)

Asennus:

• Avaa liitäntä kääntämällä nuppia. Kohdista varren (A) kieli liitännän (B) nuolen kohdalle.

Työnnä varsi liitäntään kunnes se napsahtaa paikalleen.

• Kiristä nuppi hyvin ennen laitteen käyttämistä.

Irrotus:

• Avaa liitäntä nuppia kiertämällä (vähintään 3 kierrosta).

• Työnnä ja pidä nappia (C). Pidä moottoripäätä hyvin kiinni ja vedä varsi suoraan ulos liitännästä.

ASENNUS

Teräaitteen asennus

VAROITUS! Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso luku Tekniset tiedot. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

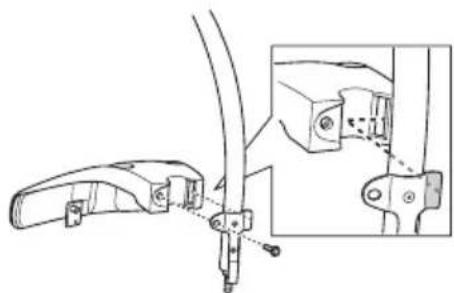

Trimmisuojuksen ja trimmipään asennus

(129L, 129LK)

• Asenna trimmisuojus (A) trimmipäällä työskentelyä varten. Trimmisuojus/yhdistelmäsuojus asetetaan runkoputken kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla (L).

• Asenna väännin (B) käyttöakselille. Pyöritä teräakselia, kunnes yksi väännön rei'istä tulee vaihteistokotelon vastaavan reiän kohdalle. Lukitse akseli työntämällä lukkotappi (C) reikään.

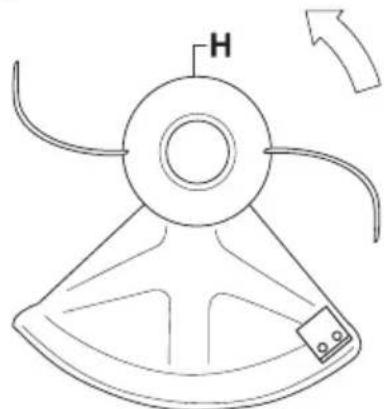

• Kierrä trimmipää/muoviveitset (H) kiinni pyörimissuunnan vastaiseen suuntaan.

• Irrotus tapahtuu päinvastaisessa järjestyksessä.

Trimmisuojuksen ja trimmipään asennus

(129C)

• Asenna suojus kuvan osoittamalla tavalla. Kiristä kunnolla.

• Asenna polysuojus akselille. Mutterin on oltava täysin polysuojuksen suojassa.

• Pidä polysuojusta paikoillaan jakoavaimella estääksesi akselia pyörimästä.
• Kierrä leikkauspää akselille.

Polttoaineturvallisuus

Älä koskaan käynnistä konetta:

1 Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäämösten haihtua. 2 Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä. 3 Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Jos vuotoja esiintyy, ota yhteys huoltoliikkeeseen.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.
• Ennen koneen siirtämistä pidempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen.
• Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.
• Terälaitteen kuljetussuojuksen on aina oltava asennettuna koneen kuljetuksen tai säilytyksen aikana.
• Varmista koneen kiinnitys kuljetuksen aikana.
• Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina kun kone siirretään pitkäaikaissäilytykseen, kun kone on ilman valvontaa ja kun koneelle tehdään mitä tahansa huoltotoimenpiteitä.

VAROITUS! Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

Polttoaine

HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.

VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

Bensiini

HUOM! Käytä aina öljysekoitteista laatubensiiniä, jonka oktaaniluku on vähintään 90 (RON). Jos koneesi on varustettu katalysaattorilla (ks. luku Tekniset tiedot), on aina käytettävä lyijytöntä öljysekoitteista laatubensiiniä. Lyijyllinen bensiini pilaa katalysaattorin.

Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.

Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10%). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria.

Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita. Työssä, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.

Kaksitahtiöljy

• Parhaan tuloksen ja suorituskyvyn saavuttamiseksi suositellaan HUSQVARNA-kaksitahtiöljyä, joka on suunniteltu erityisesti meidän ilmajäähdytteisille kaksitahtimoottoreillemme.
• Älä koskaan käytä kaksitahtiöljyä, joka on tarkoitettu vesijäähdytteisille ulkolaitamoottoreille, eli nk. outboardoil-öljyä (nimitetään TCW:ksi).
• Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.
• Alhainen öljynlaatu tai liian rasvainen öljy/polttoaineseos voivat vaarantaa katalysaattorin toiminnan ja lyhentää sen käyttöikää. Seossuhde 1:50 (2%) HUSQVARNA-kaksitahtiöljy. 1:33 (3%) muut ilmajäähdytteisille kaksitahtimoottoreille tarkoitetut öljyt, luokitus JASO FB/ISO EGB.

Bensiini, litraa	Kaksitahtiöly, litraa
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

POLTTOAINEEN KÄSITTELY

Sekoitus

• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.
• Lisää aina ensin puolet sekoitettavasta bensiinistä.
• Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS!

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäytyksen jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä.

Tankkaus

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:

Sekoita ja kaada polttoainetta ulkotiloissa, joissa ei ole kipinöitä tai liekkejä.

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

Älä koskaan tankkaa moottorin käydessä.

Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.

Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä.

Käytä ylitäytönsuojalla varustettua polttoainesäiliötä. - Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä. - Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.

Tarkastus ennen käynnistystä

Tarkasta, että trimmipää ja trimmisuojus ovat ehjät ja ettei niissä ole halkeamia. Vaihda trimmipää tai trimmisuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

• Älä koskaan käytä konetta ilman suojuksia tai viallisin suojuksin. Kaikkien koteloiden on oltava oikein asennettuina ja ehjiä ennen koneen käynnistystä.

Käynnistys ja pysäytys

VAROITUS! Koko kytkinkotelon runkoputkineen on oltava asennettuna ennen koneen käynnistystä, muussa tapauksessa kytkin saattaa irrota ja aiheuttaa henkilövahinkoja.

Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä. Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen.

Varmista, ettei työalueella ole asiaankuulumattomia, muussa tapauksessa on olemassa vakavien henkilövahinkojen vaara. Turvaetäisyys on 15 metriä.

Kylmän moottorin käynnistys

Polttoainepumppu: Paina polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon (noin 10 kertaa). Rakon ei tarvitse olla aivan täynnä.

Rikastin: Aseta rikastin rikastusasentoon.

VAROITUS! Kun moottori käynnistetään rikastin rikastusasennossa, terälaite alkaa pyöriä välittömästi.

Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!). Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

HUOM!

Älä paina kaasuliipaisinta moottorin käynnistyksen aikana.

Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään viisi kertaa). Jos moottori käynnistyy tai yrittää käynnistyä, paina rikastinvipu käyntiasentoon. Jatka narusta vetämistä, kunnes moottori käynnistyy. Kun moottori käynnistyy, anna sen lämmetä 30 sekuntia ennen täydellä kaasulla käyttöä.

HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.

KÄYNNISTYS JA PYSÄYTYS

Lämpimän moottorin käynnistys

Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

Paina rikastinvipu käyntiasentoon. Jatka narusta vetämistä, kunnes moottori käynnistyy. Kun moottori käynnistyy, käytä täyttä kaasua.

Pysäytys

Moottori pysäytetään katkaisemalla sytytys.

HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Yleiset työohjeet

TÄRKEÄÄ!

Tässä osassa käsitellään trimmin käyttöön liittyviä yleisiä turvamääräyksiä.

Kun joudut tilanteeseen, jossa trimmin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen.

Älä tee mitään sellaista, mihin et katso taitosi riittävän.

Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonraivauksen ja ruohontrimmauksen ero.

Yleiset turvamääräykset

1 Tarkkaile ympäristöä: - Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan. - Varmistaaksesi, etteivät ihmiset, eläimet tai muut ole vaarassa joutua kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua. 2 Tarkasta työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkuulaitteistoon. 3 Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan. 4 Varmista, että voit siirtyä ja seisoa turvallisesti.

5 Seiso tasapainoisessa ja tukevassa asennossa. Alakurota. Säilytä aina tukeva asento ja tasapaino.

6 Käytä aina molempia käsiä koneen kiinnipitämiseen. Pidä konetta kehon oikealla puolella.

7 Pidä leikkuulaitteisto vyötärön korkeudella. 8 Siirtymisen ajaksi on moottori sammutettava. 9 Älä koskaan laske konetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.

VAROITUS! Koneen käyttäjä eikä kukaan muukaan saa yrittää siirtää raivattua materiaalia sivuun moottorin tai terälaitteen pyöriessä, sillä seurauksena voi olla vakavia vahinkoja.

Vahinkojen välttämiseksi pysäytä moottori ja terälaite, ennen kuin poistat teräakselin ympärille kiertyneen materiaalin. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Koskettaminen voi aiheuttaa palovamman.

VAROITUS! Varo sinkoutuvia esineitä. Käytä aina hyväksyttyjä silmänsuojaimia. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.

Pidä asiaankuulumattomat etäällä. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone välittömästi, jos joku lähestyy sitä. Älä koskaan käänny koneen kanssa ympäri tarkastamatta ensin, ettei turva-alueella ole ketään.

Trimmauksen perustekniikka

Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa vakavan moottorivaurion.

VAROITUS! Suojuksen ja terälaitteen väliin tarttuu toisinaan oksia ja ruohoa. Pysäytä aina moottori puhdistuksen ajaksi.

Ruohontrimmaus trimmipäällä

Trimmaus

• Pidä trimmipää hieman maanpinnan yläpuolella ja kallista sitä. Raivaus suoritetaan siiman päällä. Anna siiman työskennellä vapaasti. Älä koskaan paina siimaa raivattavaan materiaaliin.

• Siimalla on helppo raivata ruohot ja rikkaruohot seinien, aitojen, puiden ja istutusten viereltä, mutta se voi myös vaurioittaa puiden ja pensaiden arkaa kuorta sekä aidantolppia. Vähennä kasvillisuusvaurioiden vaaraa lyhentämällä siima 10-12 cm:n pituiseksi ja vähentämällä moottorin käyntinopeutta.

Kaapiminen

• Kaapimistekniikalla poistetaan kaikki ei-toivottu kasvillisuus. Pidä trimmipää hieman maanpinnan yläpuolella ja kallista sitä. Anna siiman pään iskeä maahan puiden, pylväiden, patsaiden ja vastaavien vierustalta. HUOM! Tämä tekniikka lisää siiman kulumista.

• Siima kuluu nopeammin ja sitä on syötettävä ulos useammin kivien, tiilien, betonien, metalliaitojen jne. lähellä työskenneltäessä kuin raivattaessa puiden ja puuaitojen vierustalta.
• Trimmattaessa ja kaavittaessa ei tule käyttää täyttä kaasua (80 %), jotta siima kestäisi pidempään ja trimmipää kuluisi vähemmän.

Leikkuu

• Trimmi on ihanteellinen työkalu ruohon leikkuuseen paikoista, joihin on vaikea päästä tavallisella ruohonleikkurilla. Pidä siimaa maanpinnan suuntaisesti ruohoa leikattaessa. Vältä painamasta trimmipäätä maata vasten, koska se voi pilata nurmikon ja vaurioittaa työvälinettä.

Vältä pitämästä trimmipäätä jatkuvasti maassa tavallisen leikkuun aikana. Jatkuva kosketus voi vaurioittaa ja kuluttaa trimmipäätä.

Siivous

Pyörivän siiman puhallusilmaa voidaan käyttää nopeaan ja helppoon puhdistukseen. Pidä siima puhdistettavien pintojen päällä niiden suuntaisesti ja liikuta työvälinettä edestakaisin.

Leikattaessa ja siivottaessa on käytettävä täyttä kaasua hyvän tuloksen saamiseksi.

TÄRKEÄ! Jotta kahvat eivät joutuisi epätasapainoon tai tärise, trimmeripään suojus on puhdistettava aina, kun siimaa lisätään. Tarkista lisäksi, onko pään toinen osa puhdistettava.

Kaasutin

Joutokäynnin säätäminen

Tarkasta ennen säätöjen tekemistä, että ilmansuodatin on puhdas ja että ilmansuodattimen kansi on paikallaan.

Säädä joutokäynti joutokäyntiruuvilla T, jos uudelleensäätö on tarpeen. Kierrä T-ruuvia ensin myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä ruuvia sen jälkeen vastapäivään, kunnes terälaite pysähtyy.

Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Lisäksi saadossa on oltava hyvä marginaali pyörimisnopeuteen, jolla terälaite alkaa pyöriä.

Suositeltu joutokäyntinopeus: Katso luku Tekniset tiedot.

VAROITUS! Jos joutokäyntiä ei voida säätää niin, ettei terälaite pyöri, ota yhteys jälleenmyyjääsi/huoltoliikkeeseesi. Älä käytä konetta, ennen kuin se on säädetty oikein tai korjattu.

Äänenvaimennin

HUOM! Tietyt äänenvaimentimet on varustettu katalysaattorilla. Katso luvusta Tekniset tiedot, onko koneesi varustettu katalysaattorilla.

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Jotkut äänenvaimentimet on varustettu erityisellä kipinänsammutusverkolla. Jos koneesi on varustettu tällaisella äänenvaimentimella, verkko on puhdistettava kuukausittain. Puhdistus käy parhaiten teräsharjalla. Katalysaattorittomissa äänenvaimentimissa verkko on puhdistettava ja tarvittaessa vaihdettava kerran viikossa. Katalysaattoriäänenvaimentimissa verkko on tarkastettava ja tarvittaessa puhdistettava kerran kuukaudessa. Jos verkko on vioittunut, se on vaihdettava. Jos verkko tukkeutuu usein, se voi olla merkkinä katalysaattorin toiminnan heikentymisestä. Ota yhteys jälleenmyyjääsi asian tarkistamiseksi. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja männänvaurioita.

HUOM!

Kuvassa kotelon takaosa on irrotettu vain selvyyden vuoksi. Suojuksen poistoa ei suositella verkon huoltoa varten.

HUOM! Älä koskaan käytä konetta, jonka äänenvaimennin on huonossa kunnossa.

VAROITUS!

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

Jäähdytysjärjestelmä

Käyntilämpötilan pitämiseksi mahdollisimman alhaisena kone on varustettu jäähdytysjärjestelmällä.

Jäähdytysjärjestelmän osat ovat:

1 Käynnistimen ilmanottoaukko. 2 Sylinterin jäähdytysrivat.

Puhdista jäähdytysjärjestelmä harjalla vuosittain, vaikeammissa käyttöolosuhteissa useammin. Likainen tai tukkeutunut jäähdytysjärjestelmä johtaa koneen ylikuumenemiseen, josta on seurauksena sylinterin ja männän vaurioituminen.

Sytytystulppa

Sytytystulpan kuntoa heikentävät:

Väärin säädetty kaasutin. - Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). Likainen ilmansuodatin.

Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.

Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5/0,6 mm. Sytytystulppa on vaihdettava

suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. Katso luku Tekniset tiedot.

Jaettava runkoputki

Alemmassa runkoputkessa oleva käyttöakselin pää on voideltava sisäpuolelta rasvalla 30 käyttötunnin välein. On olemassa vaara, että jaettavissa malleissa käyttöakselin päät (uraliitokset) alkavat ahdistaa, jos niitä ei voidella säännöllisesti.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

Kaasutinhäiriöt Käynnistysongelmat - Tehon heikkeneminen - Moottorin osien turha kuluminen. - Epätavallisen korkea polttoaineenkulutus.

Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.

Ilmansuodattimen puhdistus

Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Varmista, että suodatin on kuiva ennen takaisin asentamista.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Jos konetta käytetään pölyisissä olosuhteissa, on ilmansuodatin öljyttävä. Ks. otsikon Ilmansuodattimen öljyäminen alla olevat ohjeet.

Ilmansuodattimen öljyäminen

Käytä aina HUSQVARNA-suodatinöljyä, tuotenro 531 00 92-48. Suodatinöljy sisältää liuottimia, jotta se olisi helppo levittää tasaisesti suodattimelle. Tästä syystä on ihokosketusta vältettävä.

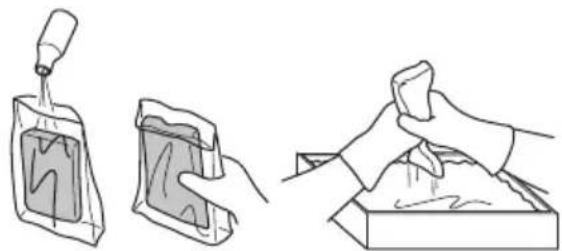

Pane suodatin muovipussiin ja kaada päälle suodatinöljyä. Levitä öljy puristelemalla muovipussia. Väännä suodatin muovipussissa ja kaada ylimääräinen öljy pois ennen suodattimen asentamista koneeseen. Älä koskaan käytä tavallista moottoriöljyä. Tavallinen öljy

painuu melko nopeasti suodattimen läpi ja jää sen pohjalle.

Kulmavaihde

Kulmavaihde on tehtaalta toimitettaessa täytetty sopivalla rasvamäärällä. Ennen koneen käyttöönottoa on kuitenkin tarkastettava, että 3/4 vaihteesta on täytetty rasvalla. Käytä HUSQVARNA-erikoisrasvaa.

Vaihteiston voiteluaine on yleensä vaihdettava ainoastaan mahdollisten korjausten yhteydessä.

Huoltokaavio

Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista. Useimmat kohdat on kuvattu kappaleessa Huolto. Käyttäjä saa tehdä ainoastaan sellaisia huolto- ja kunnostustehtäviä, jotka on kuvattu tässä käyttöohjeessa. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

Kunnossapito	Viikoittaiset toimenpiteet	Kuukaussittais et toimenpiteet	Vuosittainen huolto
Puhdista kone ulkopuolelta. X
Tarkasta, että kaasulipasin ja varmistin ovat turvallissessa käytökunnossa.	X
Tarkasta, että pysäytin toimii. X
Tarkasta, ettei teräläite pyörì joutokäynillä. X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus,Jos siihen on kohdistunut iskuja tai siinä on halkeamia.	X
Tarkasta, että trimmipää on kunnossa ja ettei siinä ole halkeamia. Vaihda trimmipää tarvittaessa.	X
Tarkasta, että ruuvit ja mutterit ovat kireällä. X
Tarkasta, ettei moottorissa, sällössä tai poltoainepukkissa ole vuotoja.	X
Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää tarvittaessa erikoisrasvaa.	X
Tarkasta käynnistilaite käynistysnarulla. X
Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,5 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.			X
Puhdista kaasuttimen ulkopinta ja ympäristö. X
Puhdista koneen jäähdytysjärestelmä. X
Puhdista tai vaihda äenvaimentimen kipinänsammutusverkko (koskee vain katalysaattorittomia äenvaimentimia).			X
Tarkasta, että poltoairesuodatin ei ole likainen tai poltoaireletkussa ole halkeamia tai muita vauroiita. Vaihda tarvittaessa.			X
Tarkasta kaikki kaapelit ja liitännät. X
Tarkasta kytkimen, kytkinjousten ja kytkinrummun koluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa.			X
Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.			X

Tekniset tiedot

	129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV)
Moottori
Sylinteritilavuus, cm3	27,6	27,6	27,6
Sylinterihalkaisija, mm 36,0	36,0	36,0	36,0
Iskunpituus, mm 27	27	27	27
Joutokäntynopeus, r/min 3200-3600 3200-3600 3200-3600
Suositeltu suurin ryntäysnopeus, r/min 8500	8500	8500
Käytöakselin pyörismisopeus, r/min	8500	8500	8500
ISO 8893-standardin mukainen enimmäisteho (kW/kierr./min)	0,8/8000	0,8/8000	0,8/8000
Katalysaattoriäänenvaimennin	Kyllä	Kyllä	Kyllä
Kierrosluvun mukaan säätvyä sytytsjärestelmä	Kyllä	Kyllä	Kyllä
Sytytsjärestelmä
Sytytystulppa	NGK CMR6A	NGK CMR6A	NGK CMR6A
Kärkiväli, mm	0,5	0,5	0,5
Polttoaine-/voitelujärestelmä
Polttoinesäillön tilavuus, cm3/litraa	340/0,34	340/0,34	340/0,34
Paino
Paino, ilman poltoainetta, terälaitetta ja suojusta, kg	4,6	5,2	6,0
Melupäastöt
(ks. huom. 1)
Äänentehotaso, mitatu dB(A)	105	105	105
Äänentehotaso, taatu LwA dB(A)	114	114	114
Äänitasot
(ks. huom. 2)
Ekvivalentti änenpoinetaso käytäjän korvan tasalla mitattuna standardien EN ISO 11806 ja ISO 22868 mukaan, dB(A):	93	95	95
Tärinatasot
(ks. huom. 3)
Kahvonden vastaavat tärinatasot (ahv,eq) mitattuna standardien EN ISO 11806 ja ISO 22867 mukaan, m/s2
Varustetu trimmipäällä (alkuperäinen), vasen/oikea	3,7/3,6	9,9/8,9	9,9/8,9

Huom. 1: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 dB (A). Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 m/s².

TEKNISET TIEDOT

129LK
Hyväksytät lisävarusteet Typpi Teräälitteen suojus, Tuotenro
Teräakselin kierre M10
Trimmipää T25 (Ø 2,0 - 2,7 mm siima)	574 19 87-01
129C, 129L
Hyväksytät lisävarusteet Typpi Teräälitteen suojus, Tuotenro
Teräakselin kierre 3/8 R
Trimmipää	T25 (Ø 2,0 - 2,7 mm siima) 574 47 95-01
	T25C (Ø 2,0 - 2,7 mm siima) 574 47 95-01

Seuraavia lisävarusteita suositellaan alla mainituille malleille.

Lisävarusteet Tuotenro Käytökohde
Harjalisäläite runkoputkineen SR600 537 19 67-01 129LK
Pensasleikkurilisäläite runkoputkineen HA 850 537 19 66-06 129LK
Reunaleikkurilisäläite runkoputkineen 537 19 69-01 129LK
Sahalisäläite runkoputkineen PA 1100	537 18 33-16 129LK
Sahalisäläite ilman runkoputkea PA	537 18 33-11 129LK
Maanmuokkauslaite, sisältaa runkoputken CA 150	537 42 54-01 129LK
Trimmerisarja, sisältaa runkoputken TA 850	537 35 35-01	129LK

EY-vaatimustenmukaisuusvakuutus

Julkaisija: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone].

Husqvarna AB ottaa täyden vastuun ilmoituksen kohteesta: trimmeri ja/tai ruohoraivuri, sarja(t) A05328CCHV / A05328CSHV, joihin sisältyvät mallit 129C, 129L/129LK tässä järjestyksessä vuoden 2013 sarjanumeroista alkaen. Sarjanumero ja mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edellä kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

• 2006/42/EY koneista, 17. toukokuuta 2006
• 2004/108/EY sähkömagneettisesta yhteensopivuudesta, 15. joulukuuta 2004
• 2000/14/EY ulkona käytettävien laitteiden melupäästöistä ympäristöön, 8. toukokuuta 2000.

Ilmoitetut äänenvoimakkuusarvot on kerrottu käyttöohjeen teknisten tietojen osiossa direktiivin liitteen V mukaisesti.

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen AK72133896.01. Vakuutus pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen ruohotrimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen.

Allekirjoitettu seuraavan yrityksen puolesta: Husqvarna AB, Huskvarna, Sweden, 2013-12-27.

Ronnie E. Goldman, suunnittelupäällikkö. (Husqvarna AB:n valtuuttama ja teknisestä dokumentaatiosta vastaava edustaja.)

SYMBOLIEN SELITYKSET

Väljuva völli suurim pöörlemiskiirus, p/min

max 10000 rpm

Korjauspuhdistus tarvittaessa.

Silmämääräinen tarkastus.

SISÄLLYSLUETTELO

Sisällysluettelo

SYMBOLIEN SELITYKSET

Lue käyttöohje huolellisesti läpi.

VAROITUS! Pitkäaikainen melu voi aiheuttaa pysyvän kuulovaurion.

11 Suutinpää ja suuttimen suunta

Tärkeää Henkilökohtaiset suojavarusteet

TÄRKEÄÄ

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka voivat olla syöpää aiheuttavia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.

ETTEVAATUST! Mõtle selle peale:

Mootoriheitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seda kunagi ruumis sees ega tuleohtlike materjalide ligidal!

ÜLDISED OHUTUSEESKIRJAD

Lõikeseade

ETTEVAATUST! Vale lõikeosa võib suurendada õnnetuste ohtu.

Trimmeripea

TÄHTIS!

Süüteküünla töövõimet mõjutavad:

Katalüsaatoriga summuti Jaa Jaa Jaa

Seadistatavate pööretega süütesüsteem

Jaa Jaa Jaa

Süütesüsteem

Süüteküünlad

NGK CMR6A

NGK CMR6A

NGK CMR6A

Elektroodien väli, mm

0.5

0,5

0.5

Sytytystulppa: sytytystulpan asennus.

VAROITUS! Kun käynnistät moottorin sytytystulppa on asennettu, polttoaineen syöttölaite täytetään välittömästi.

Painakaa koneen runkoa jalka kytkintä kohti (VAROITUS! Älkää tehkö tätä käsijarrulla!). Pitäkää kiinni käynnistimen kahvasta ja vetäkää hitaasti käynnistysnarua, kunnes tunnette vastuksen (käynnistimen kytkeytyminen), minkä jälkeen vetäkää naru nopeasti ja voimakkaasti. Älkää koskaan kiertäkö käynnistysnarua kahvan ympärille.

Älkää päästäkö kaasuläppää, kun teette käynnistysyrityksen.

Toistakaa vetämistä, kunnes moottori yrittää käynnistyä (enintään 3 vetoa). Jos moottori ei käynnisty, painakaa sytytystulpan nappia työasentoon. Jatkakaa narun vetämistä, kunnes moottori käynnistyy. Kun moottori on käynnistynyt, antakaa sen lämmetä 30 sekuntia ennen kuin annatte kaasua.

HUOMIO! Älkää vetäkö käynnistysnarua kokonaan ulos älkääkä päästäkö käynnistimen kahvaa takaisin äkillisesti. Tämä voi vahingoittaa konetta.

Käynnistys kylmällä moottorilla

Polttoainepumppu: Painakaa polttoainepumpun polttoainepulloa, kunnes polttoaine alkaa täyttää pulloa. Pulloa ei tarvitse täyttää kokonaan.

Painakaa sytytystulpan nappia työasentoon. Vetäkää käynnistysnarua, kunnes moottori käynnistyy. Kun moottori käynnistyy, antakaa kaasua.

Sammutus

Vaihdelaite on kytkettävä pois päältä, kun kytketään virta.

HUOMIO! Kytkin palautuu automaattisesti alkuperäiseen asentoon. Estääksesi tahattoman käynnistyksen, lampun suojus on poistettava ennen asennusta, tarkastusta tai huoltoa.

Perustyöohjeet

MUISTA!

Tässä luvussa on esitetty perusturvallisuusohjeet, joita on noudatettava työskenneltäessä laitteen kanssa.

Jos olet tilanteessa, jossa et ole varma laitteen käytöstä, käänny asiantuntijan puoleen. Ota yhteyttä valmistajaan tai huoltopalveluun.

Vältä kaikkea käyttöä, johon et ole riittävän pätevä.

Ennen kuin aloitat työskentelyn, sinun on osattava erottaa yläosan puhdistus, viimeistely ja muotoilu.

Perusturvallisuusohjeet

1. Katso ympärillesi:

- Varmista, ettei lähellä ole ihmisiä, eläimiä tai muita esineitä, jotka voivat häiritä työskentelyä. Varmista, ettei ole vaaraa, että ihmiset, eläimet tai esineet joutuvat laitteen toiminta-alueelle tai että esineet voivat lentää laitteesta. HUOMIO! Älä koskaan työskentele koneella, jos on mahdollisuus saada apua onnettomuuden sattuessa. 2. Tarkista työalue. Poista kaikki ylimääräiset esineet, kuten kivet, oksat, naulat, ruuvit, pudonneet lehdet jne., jotka voivat joutua laitteen toiminta-alueelle tai sinkoutua siitä. 3. Älä työskentele huonoissa sääolosuhteissa. Esimerkiksi sumussa, sateessa, kovassa tuulessa, kylmässä jne. Työskentely pitkään on väsyttävää ja voi johtaa vaarallisiin tilanteisiin, kuten huimaukseen.

4. Varmista, että voit seistä ja liikkua turvallisesti.

5. Säilytä vakaa tasapaino ja seiso tukevasti maassa. Älä kurkota eteen- tai taaksepäin työskennellessäsi. Säilytä oikea asento ja tasapaino koko ajan. 6. Pidä koneesta kiinni molemmin käsin. Pidä kone vakaasti.

7. Pidä laitteen suojus paikallaan. 8. Ennen käyttöä laitteen on oltava sammutettu. 9. Älä koskaan aseta konetta maahan moottorin käydessä ilman valvontaa.

VAROITUS! Koneen käyttäjä tai kukaan muu ei saa yrittää poistaa tukkeutunutta materiaalia moottorin käydessä tai terän pyöriessä, koska se voi johtaa vakavaan loukkaantumiseen.

Pidä leikkuulaite poissa materiaalista, joka on kertynyt terän päälle, muuten on olemassa vaara, että se sinkoutuu. Työn aikana ja välittömästi sen jälkeen, terävä leikkuulaite voi olla kuuma. Käsiteltäessä on olemassa palovamman riski.

VAROITUS! Vaara, että leikkuulaite sinkoutuu. Hyväksytyt suojavarusteet ovat pakollisia. Älä koskaan käytä terää ilman suojuksia. Noudata ohjeita. Sinä voit osua irtokiviin, jotka voivat aiheuttaa vakavia vammoja.

Pidä turvaetäisyys. Lapset, eläimet, sivulliset tai auttajat on pidettävä vähintään 15 metrin etäisyydellä. Kun joku lähestyy, pysäytä kone välittömästi. Älä koskaan käynnistä konetta varmistamatta, ettei kukaan ole turva-alueella.

Työn perusperiaatteet

Leikkuutyö on suoritettava oikealla jalalla edellä. Leikkuulaite voi aiheuttaa vakavan vamman, jos sitä käytetään ilman, että laite on kunnolla kiinnitetty.

VAROITUS! Kun kiinnität tai irrotat terää, käytä suojakäsineitä. Irrota sytytystulppa ennen huoltoa.

Säilytys ja kuljetus

Kuljetus 637

Säilytys 638

Säilytys ja kuljetus

Kuljetus 638

Säilytys ja kuljetus

Kuljetus 638

HUOLTO-OHJEET

Turvallisuus 639

Käynnistys ja pysäytys

Tarkista ennen käynnistystä 641

Käynnistys ja pysäytys 641

TEKNINEN TOIMENPIDE
