129LK - Freischneider HUSQVARNA - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Freischneider
Marke	Husqvarna
Modell	129LK
Gewicht (ohne Kraftstoff und Zubehör)	6,0 kg
Kraftstoff	Zweitaktgemisch (Verhältnis 1:50 mit Husqvarna-Öl oder 1:33 mit anderen Ölen)
Kraftstofftankvolumen	0,34 L
Hubraum	27,6 cm³
Max. Motordrehzahl	8500 U/min
Leerlaufdrehzahl	3200-3600 U/min
Zündkerze	NGK CMR6A (Elektrodenabstand 0,5 mm)
Hauptfunktionen	Unkrautentfernung, Freischneiden, Schneiden, Kehren, Kratzen
Kompatibles Zubehör	Fadenkopf T25, Schutzhaube, optionales Zubehör (Kehrgerät, Heckenschere, Kantenschneider, Säge, Kultivator)
Regelmäßige Wartung	Luftfilterreinigung (alle 25 h), Zündkerzenprüfung, Wellenschmierung (alle 30 h), Reinigung des Kühlsystems
Sicherheit	Vorgeschriebene Schutzausrüstung (Helm, Gehörschutz, Schutzbrille, Handschuhe, Stiefel), Sicherheitsabstand 15 m, Motor abstellen vor Eingriffen
Reparierbarkeit	Komplexe Reparaturen einer autorisierten Werkstatt überlassen; Ersatzteile beim Husqvarna-Händler erhältlich
Garantie	Professionelle Unterstützung durch autorisierten Händler
Schalldruckpegel	95 dB(A) gemessen am Ohr
Garantierter Schallleistungspegel	114 dB(A)

Häufig gestellte Fragen - 129LK HUSQVARNA

Welchen Kraftstofftyp soll ich für den Freischneider Husqvarna 129LK verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (Mindestoktanzahl 90) und Zweitaktöl. Das empfohlene Mischungsverhältnis beträgt 1:50 (2%) mit Husqvarna-Öl oder 1:33 (3%) mit anderen Ölen, die den Normen JASO FB/ISO EGB entsprechen.

Wie starte ich den Motor kalt?

1. Drücken Sie mehrmals (ca. 10 Mal) auf die Kraftstoffpumpe, bis sie sich füllt. 2. Ziehen Sie den Chokehebel. 3. Stellen Sie das Gerät auf den Boden, halten Sie es mit der linken Hand und ziehen Sie langsam am Starterseil, bis Sie einen Widerstand spüren, dann ziehen Sie kräftig durch. 4. Wiederholen Sie, bis der Motor zu starten versucht, dann schieben Sie den Choke zurück und ziehen Sie weiter, bis der Motor läuft. Lassen Sie ihn 30 Sekunden warmlaufen, bevor Sie Gas geben.

Wie montiere ich den Fadenkopf?

Montieren Sie zunächst die Schutzhaube (A) auf dem Übertragungsrohr. Setzen Sie den Mitnehmer (B) auf die Abtriebswelle. Blockieren Sie die Welle mit dem Arretierstift (C), der in ein Loch gesteckt wird. Schrauben Sie dann den Fadenkopf (H) entgegen der Drehrichtung fest. Ziehen Sie fest an. Stellen Sie sicher, dass der Stift vor dem Betrieb entfernt wird.

Wann und wie reinige ich den Luftfilter?

Reinigen Sie den Luftfilter alle 25 Betriebsstunden oder häufiger bei staubigen Bedingungen. Entfernen Sie die Abdeckung und den Filter, waschen Sie ihn mit warmem Seifenwasser und trocknen Sie ihn vollständig, bevor Sie ihn wieder einbauen. Wenn der Filter stark verschmutzt oder beschädigt ist, ersetzen Sie ihn.

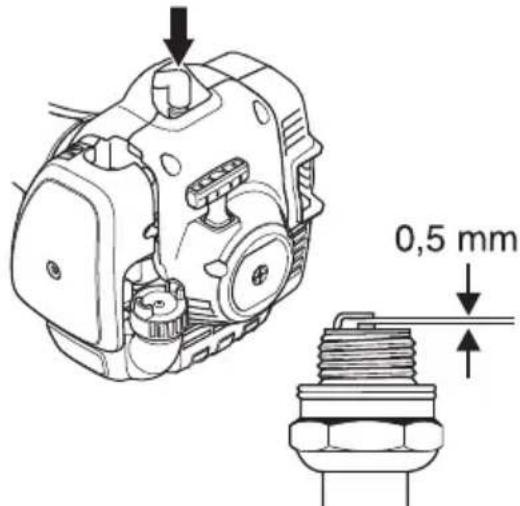

Welche Zündkerze verwenden und wie prüfe ich den Abstand?

Verwenden Sie eine Zündkerze NGK CMR6A mit einem Elektrodenabstand von 0,5 mm. Zur Überprüfung verwenden Sie eine Fühlerlehre. Reinigen Sie die Kerze monatlich und ersetzen Sie sie einmal jährlich oder bei Verschmutzung.

Wie stelle ich die Leerlaufdrehzahl ein?

Der Leerlauf wird mit der Einstellschraube T am Vergaser eingestellt. Drehen Sie sie im Uhrzeigersinn, bis sich das Schneidwerkzeug zu drehen beginnt, dann drehen Sie sie zurück, bis es stoppt. Der Leerlauf sollte stabil sein (3200-3600 U/min) und das Schneidwerkzeug im Leerlauf stillstehen. Wenn nicht möglich, wenden Sie sich an eine Werkstatt.

Welche Schutzausrüstung ist vorgeschrieben?

Tragen Sie stets einen Helm (in Bereichen mit herabfallenden Gegenständen), Gehörschutz, eine zugelassene Schutzbrille, Handschuhe, rutschfeste Stiefel und langärmelige, reißfeste Kleidung. Ein Erste-Hilfe-Set sollte griffbereit sein.

Wie schmiere ich die Antriebswelle?

Das Ende der Antriebswelle im unteren Rohr muss alle 30 Betriebsstunden geschmiert werden. Verwenden Sie spezielles Husqvarna-Fett. Tragen Sie es im Rohr auf, um das Festfressen der Keilverzahnung zu vermeiden.

Was tun, wenn sich das Schneidwerkzeug im Leerlauf dreht?

Dies deutet auf eine zu hohe Leerlaufdrehzahl hin. Stoppen Sie sofort den Motor und stellen Sie die Leerlaufeinstellschraube T wie beschrieben ein. Wenn das Problem bestehen bleibt, wenden Sie sich an eine autorisierte Werkstatt – verwenden Sie das Gerät nicht, bis der Fehler behoben ist.

Wie reinige ich das Kühlsystem?

Reinigen Sie das Kühlsystem einmal jährlich oder häufiger unter schwierigen Bedingungen. Verwenden Sie eine Bürste, um Schmutz von den Zylinderkühlrippen und der Lufteinlassöffnung am Starter zu entfernen. Ein verstopftes System führt zu Überhitzung und Motorschäden.

BEDIENUNGSANLEITUNG 129LK HUSQVARNA

DE Bedienungsanweisung 117-139

Pilmarkeringar som anger gränser für handtagsfässtets placering.

Folgende tilbehör anbefales til nedenstaende modeller.

Ekstraudstyr Art.-nr. Anvendes til
Børstetilbehør med styrestang SR600 537 19 67-01 1	29LK
Hækkeklippertilbehør med styrestang HA 850 537 19	66-06 129LK
Kantskæertilbehør med styrestang 537 19 69-01 129LK
Savtilbehør med styrestang PA 1100	537 18 33-16 129LK
Savtilbehør uten styrestang PA	537 18 33-11 129LK
Kultivatorudstyr med styrestang CA 150	537 42 54-01 129LK
Trimmertilbehør med rigrør TA 850	537 35 35-01	129LK

Folgende standarder er blitt tillempet:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. har utfør en frivillig typekontroll på vegne av Husqvarna AB og har utstedt AK72133896.01, som bekrefter at en utstyrsype er i overensstemmelse med EF-direktiv 2006/42/EF om maskiner. Dette certifikatet gjelder for alle produksjonssteder og oppinnelsesland, sik det star oppgitt på produitet. Vedlagte grestrimmer og/eller huskrydder er i samsvar med det ekemplaret som undergok undersøkelsen.

Signert pa vegne av: Husqvarna AB, Huskvarna, Sverige, 27.12.2013.

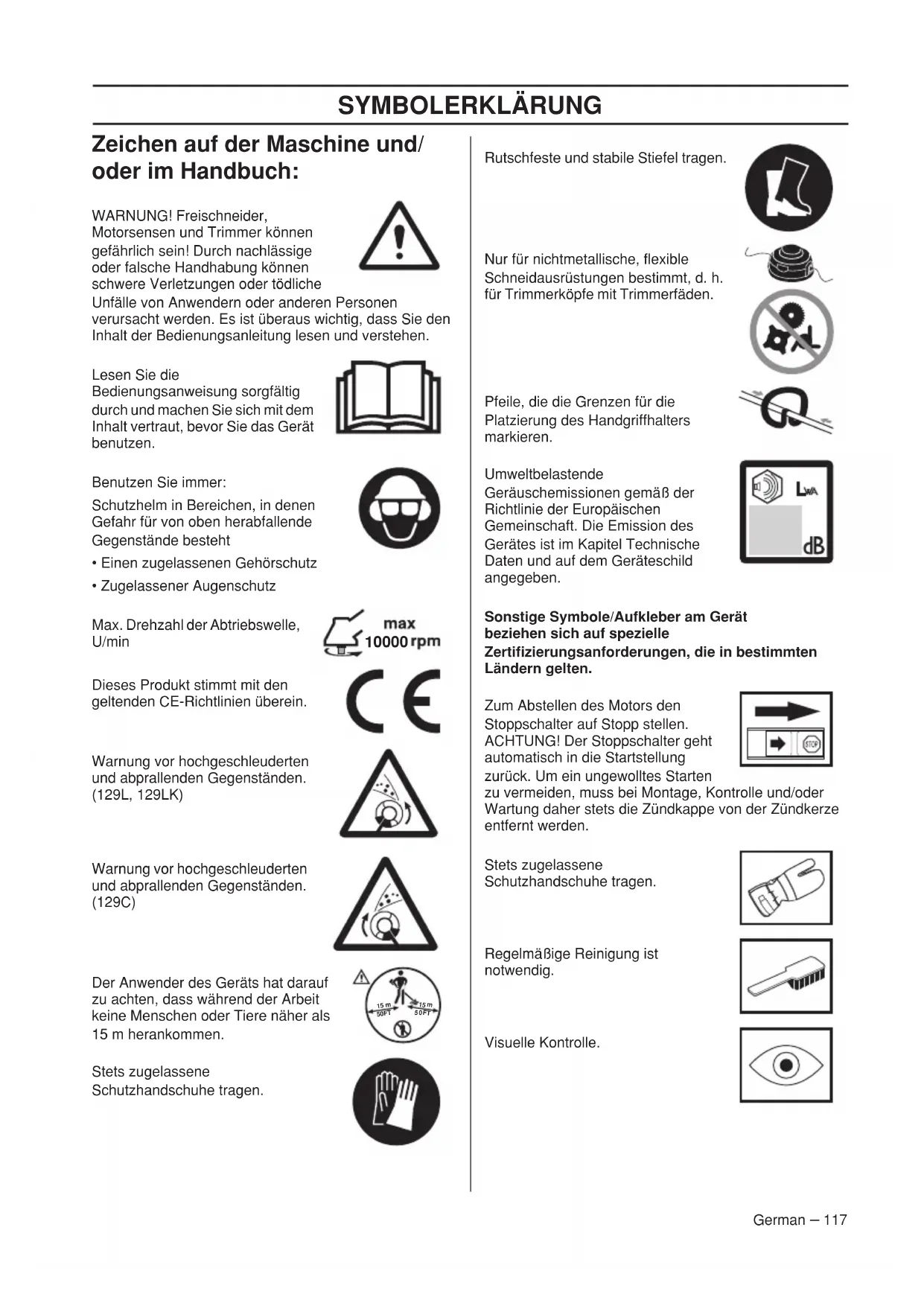

Zeichen auf der Maschine und/oder im Handbuch:

WARNUNG! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche

Unfälle von Anwendern oder anderen Personen verursacht werden. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitung lesen und verstehen.

Lesen Sie die

Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht

Einen zugelassenen Gehörschutz und einen zugelassenen Augenschutz

Max. Drehzahl der Abtriebswelle, U/min

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Warnung vor hochgeschleuderten und abprallenden Gegenständen. (129L, 129LK)

Warnung vor hochgeschleuderten und abprallenden Gegenständen. (129C)

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.

Stets zugelassene

Schutzhandschuhe tragen.

Rutschfeste und stabile Stiefel tragen.

Nur für nichtmetallische, flexible Schneidausrüstungen bestimmt, d. h. für Trimmerköpfe mit Trimmerfaden.

Pfeile, die die Grenzen für die Platzierung des Handgriffhalters markieren.

Umweltbelastende

Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle

Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Zum Abstellen des Motors den Stoppschalter auf Stopp stellen.

ACHTUNG! Der Stoppschalter besteht automatisch in die Startstellung

zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung stets die Zündkappe von der Zündkerze entfernt werden.

Stets zugelassene

Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

INHALT

Inhalt Vor dem Start ist Folgendes zu

SYMBOLERKLÄRUNG

Zeichen auf der Maschine und/oder im Handbuch: 117 INHALT

Inhalt 118

Vor dem Start ist Folgendes zu beachten: 118

EINLEITUNG

Sehr geehrter Kunde! 119

WAS IST WAS?

Was ist was am Trimmer? 120

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Wichtig 121

Persönliche Schutzausrüstung 121

Sicherheitsausrüstung des Gerätes 122

Schneidausrüstung 124

MONTAGE

Montage des Loophandgriffs 125

Montage und Demontage des zerlegbaren Führungsrohrs 125

Montage der Schneidausrüstung 126

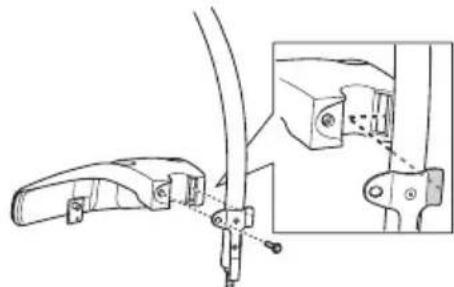

Montage von Trimmerschutz und Trimmerkopf 126

Montage von Trimmerschutz und Trimmerkopf 126

Montage von Trimmerschutz und Trimmerkopf 126

Sicherer Umgang mit Kraftstoff 127

Sicherer Umgang mit Kraftstoff 127

Kraftstoff 127

Tanken 128

STARTEN UND STOPPEN

Kontrolle vor dem Start 129

Starten und stoppen 129

ARBEITSTECHNIK

Allgemeine Arbeitsvorschriften 131

WARTUNG

Vergaser 133

Schalldämpfer 133

Kühlsystem 134

Zündkerze 134

Zerlegbares Führungsrohr 134

Luftfilter 135

Wartungsschema 136

TECHNISCHE DATEN

Technische Daten 137

EG-Konformitätserklärung 139

beachten:

Die Bedienungsanweisung sorgfältig durchlesen.

WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNUNG! Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.

EINLEITUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zum Kauf eines Husqvarna-Produkts! Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI. eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unterschiedliche Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw. 1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarna auch heute tätig.

Husqvarna ist einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies lässt sich an den Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls doch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung vor, z. B. von Form und Aussehen.

WAS IST WAS?

Was ist was am Trimmer?

1 Trimmerkopf 2 Einfüllöffnung für Schmiermittel, Winkelgetriebe 3 Winkelgetriebe 4 Schutz für die Schneidausrüstung 5 Führungsrohr 6 Führungsrohrverbindung 7 Loophandgriff 8 Gashebel 9 Stoppschalter 10 Gashebelsperre 11 Zündkappe und Zündkerze

12 Startvorrichtung 13 Startgriff 14 Kraftstofftank 15 Luftfiltergehäuse 16 Kraftstoffpumpe 17 Choke 18 Mitnehmer 19 Bedienungsanweisung 20 Kombischlüssel 21 Sperrstift

Wichtig

WICHTIG!

Das Gerät ist nur für das Grastrimmen und Grasfreischneiden konstruiert.

Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.

Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt.

Niemals mit einem defekten Gerät arbeiten. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind genau zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.

Vor der Inbetriebnahme müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sicher, dass Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.

Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführen, siehe Wartungsplan.

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollen Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.

WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Startgriff gestartet werden kann, können u. U. auch keine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkerze zu entfernen, wenn das Gerät ohne Aufsicht ist.

Persönliche Schutzausrüstung

WICHTIG!

Falsch oder nachlässig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

WARNUNG! Bei Benutzung von Gehörschützern immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.

HELM

Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht.

GEHÖRSCHUTZ

Ein Gehörschutz mit ausreichender Dämmwirkung ist zu tragen.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

AUGENSCHUTZ

Es ist immer ein zugelassener Augenschutz zu tragen. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

HANDSCHUHE

Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.

STIEFEL

Rutschfeste und stabile Stiefel tragen.

KLEIDUNG

Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.

ERSTE HILFE

Ein Erste-Hilfe-Set soll immer griffbereit sein.

Sicherheitsausrüstung des Gerätes

In diesem Abschnitt werden die einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel "Was ist was?", um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).

Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen bereits die nächste Servicewerkstatt.

WICHTIG!

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

Gashebelsperre

Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.

Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem einwandfrei funktionieren.

Siehe die Anweisungen unter der Überschrift Start. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung völlig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift Wartung.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird.

Schutz für die Schneidausrüstung

Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.

Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.

Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.

WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

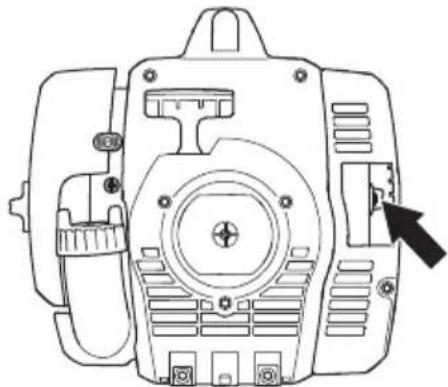

Schalldämpfer

Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.

In Ländern mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Bestimmte Schalldämpfer haben wir deshalb mit einem sogenannten Funkenfängernetz ausgestattet. Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.

Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befolgt werden. Niemals ein Gerät mit defektem Schalldämpfer benutzen.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

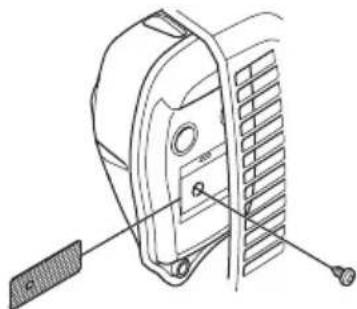

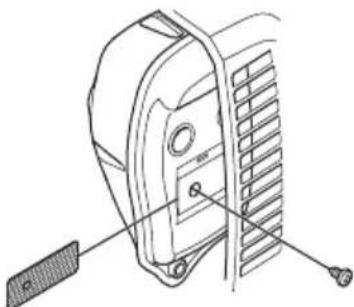

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss dieses regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein Heißlaufen des Motors mit schweren Motorschäden als Folge.

WARNUNG! Der

Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.

WARNUNG! Denken Sie darüber:

Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde soll das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

• Erreicht eine maximale Schneidleistung.
• Verlängert die Lebensdauer der Schneidausrüstung.

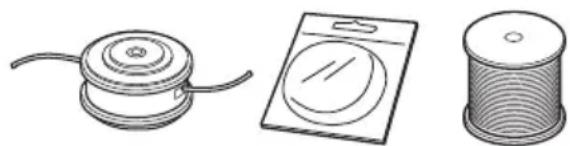

WICHTIG!

Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.

Zum korrekten Einlegen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.

WARNUNG! Den Motor immer abstellen, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.

WARNUNG! Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen.

Trimmerkopf

WICHTIG!

Stets darauf achten, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen.

• Nur die empfohlenen Trimmerköpfe und Fäden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgröße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlene Schneidausrüstung. Siehe das Kapitel Technische Daten.

• Im Allgemeinen erfordert ein kleineres Gerät keine Trimmerköpfe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf herausschleudern und damit auch den Widerstand des zu mähenden Grases überwinden muss. Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motorleistung als ein kurzer.

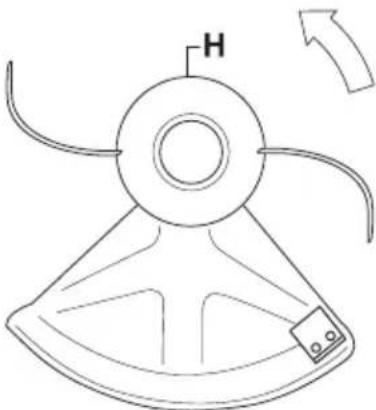

• Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schneiden. Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn für ein paar Tage in Wasser legt. Dadurch wird der Faden steifer und hält länger.

Montage des Loophandgriffs

• Den Loophandgriff auf das Führungsrohr klemmen. Bitte beachten, dass der Loophandgriff zwischen den Pfeilmarkierungen am Führungsrohr montiert werden muss.

• Bolzen, Klemmblech und Flügelmutter gemäß Abbildung montieren. Die Flügelmutter anziehen.

Montage und Demontage des zerlegbaren Führungsrohrs

(129LK)

Montage:

• Lösen Sie die Kupplung, indem Sie den Knauf drehen.
• Richten Sie den Vorsprung am Ansatzstück (A) mit dem Pfeil an der Kupplung (B) aus.

• Drucken Sie das Ansatzstück bis zum Einrasten in die Kupplung.

• Ziehen Sie den Knauf fest an, bevor Sie die Einheit verwenden.

Demontage:

• Lösen Sie die Kupplung, indem Sie den Knauf (mindestens dreimal) drehen.

• Halten Sie die Taste (C) gedrückt. Halten Sie das Motorende sicher fest und ziehen Sie das Ansatzstück gerade aus der Kupplung heraus.

Montage der Schneidausrüstung

WARNUNG! Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

Montage von Trimmerschutz und Trimmerkopf

(129L, 129LK)

• Für die Arbeit mit dem Trimmerkopf den Trimmerschutz (A) montieren. Den Trimmerschutz/Kombischutz an der Halterung am Führungsrohr einhaken und mit einer Schraube (L) fixieren.

Mitnehmer (B) an der Abtriebswelle montieren. Die Klingenachse drehen, bis sich eines der Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckel deckt. - Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist. - Den Trimmerkopf/die Kunststoffmesser (H) entgegen der Rotationsrichtung aufschrauben.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Montage von Trimmerschutz und Trimmerkopf

(129C)

• Den Schutz gemäß Abbildung montieren. Fest anziehen.

Staubschutz an die Achse montieren. Die Mutter soll ganz vom Staubschutz umschlossen sein.

Den Staubschutz mit dem Rollgabelschlüssel festhalten, damit die Achse nicht rotieren kann. - Den Trimmerkopf auf die Achse schrauben.

Sicherer Umgang mit Kraftstoff

Das Gerät niemals starten, wenn:

1. Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten lassen. 2. Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden. 3. Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen. Im Falle einer Leckage wenden Sie sich an den Service-Agent.

Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln. Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
• Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen. Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.
• Bei Transport oder Aufbewahrung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
• Sichern Sie die Maschine während des Transports. Um ein ungewolltes Starten des Motors zu vermeiden, ist die Zündkappe bei der Langzeitaufbewahrung und bei allen Servicemaßnahmen zu entfernen, sowie wenn das Gerät ohne Aufsicht ist.

WARNUNG! Beim Umgang mit Kraftstoff vorsichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.

Kraftstoff

ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darauf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn keine Kraftstoffmengen gemischt werden, wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüftung zu sorgen.

Benzin

ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.

Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.

Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10% ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
• Wenn kontinuierlich bei hohen Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.

Zweitaktöl

• Das beste Resultat und die beste Leistung wird mit HUSQVARNA-Zweitaktmotoröl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird.
• Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog. Outboardoil (TCW), verwenden.
• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
• Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.

1:33 (3 %) mit anderen Ölen für luftgekühlte Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter	Zweitaktöl,Liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.
• Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).

• Kraftstoff höchstens für einen Monat im Voraus mischen.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

WARNUNG! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.

Tanken

WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:

Den Kraftstoff draußen in Abwesenheit von Funken und Flammen mischen und eingießen.

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Niemals bei laufendem Motor tanken.

Den Motor abstellen und vor dem Tanken eine Minute abkühlen lassen.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein eventuell vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.

• Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
• Wenn Kraftstoff darüber verschüttet wurde, alles abwischen und restliches Benzin verdunsten lassen.
• Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen. Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemischt ist.

Kontrolle vor dem Start

• Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden.

• Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen. Vor dem Start des Geräts müssen sämtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.

Starten und stoppen

WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.

Sorgen Sie dafür, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsabstand beträgt 15 Meter.

Start eines kalten Motors

Kraftstoffpumpe: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt (ca. 10 Mal). Die Blase braucht nicht ganz gefüllt zu werden.

Choke: Den Chokehebel in Choke-Stellung bringen.

WARNUNG! Wenn der Chokehebel beim Starten des Motors auf Choke steht, beginnt die Schneidausrüstung sofort zu rotieren.

Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Hand den Startergriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig ziehen. Das Startseil niemals um die Hand wickeln. HINWEIS!

Betätigen Sie beim Starten des Motors nicht den Gashebel.

Ziehen Sie so oft am Startseil, bis der Motor anspringt (oder maximal 3-mal ziehen). Bringen Sie den Chokehebel bei Starten oder Anspringen des Motors in Betriebsposition. Weitere Startversuche machen, bis der Motor anspringt. Lassen Sie den Motor nach dem Start 30 Sekunden warmlaufen, bevor Sie Vollgas geben.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät könnten die Folge sein.

Start eines warmen Motors

Kraftstoffpumpe: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

Bringen Sie den Chokehebel in Betriebsposition. Weitere Startversuche machen, bis der Motor anspringt. Sobald der Motorstart erfolgreich ist, geben Sie Vollgas.

Stoppen

Zum Abstellen des Motors die Zündung ausschalten.

ACHTUNG! Der Stoppschalter geht automatisch in die Startstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung stets die Zündkappe von der Zündkerze abgezogen werden.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einem Trimmer.

Wenn Sie in eine Situation geraten, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt.

Vermeiden Sie Arbeiten, denen Sie sich nicht gewachsen fühlen.

Vor der Anwendung müssen Sie den Unterschied zwischen Forstfreischneiden, Grasfreischneiden und Grastrimmen verstehen.

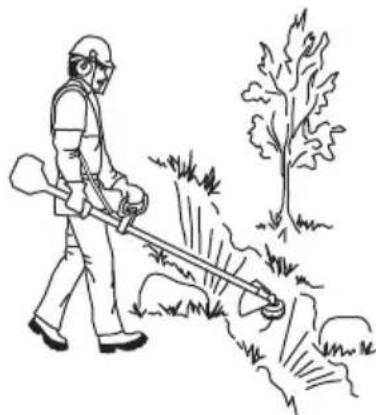

Grundlegende Sicherheitsvorschriften

1. Behalten Sie die Umgebung im Auge: - Um sicherzustellen, dass weder Menschen noch Tiere oder andere Ihre Kontrolle über das Gerät beeinflussen können. - Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selbst oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt zu kommen. - ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen. 2. Den Arbeitsbereich inspizieren. Alle losen Gegenstände entfernen, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können. 3. Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, z. B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden.

4. Sicherstellen, dass Sie sicher gehen und stehen können.

5. Eine sichere Arbeitsstellung mit festem Stand einnehmen. Nicht übernehmen. Auf sicheren Stand achten und das Gleichgewicht bewahren. 6. Die Maschine stets mit beiden Händen halten. Die Maschine auf der rechten Körperseite halten.

7. Die Schneidausrüstung muss sich unterhalb der Taille befinden. 8. Beim Bewegen ist der Motor abzustellen. 9. Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.

WARNUNG! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor läuft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden können.

Motor und Schneidausrüstung stoppen, bevor Material entfernt wird, das sich um die Klingenachse festgesetzt hat, da ansonsten Verletzungsgefahr besteht. Während des Betriebs und eine Weile danach kann das Winkelgetriebe heiß sein. Beim Berühren besteht Verbrennungsgefahr.

WARNUNG! Vorsicht bei weggeschleuderten Gegenständen. Stets einen zugelassenen Augenschutz tragen. Niemals über den Schutz der Schneidausrüstung beugen. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollen sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

Grundlegende Arbeitsweise

Nach jedem Arbeitsgang den Motor im Leerlauf laufen lassen. Längerer Betrieb bei hoher Drehzahl ohne Belastung kann schwere Motorschäden verursachen.

WARNUNG! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsätzlich den Motor abstellen.

Grastrimmen mit Trimmerkopf

Trimmen

• Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschnitten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nie in das Material hinein, das geschnitten werden soll.

• Der Faden mäht mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann aber auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigen. Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.

Säubern

• Durch Säubern kann unerwünschte Vegetation vollständig entfernt werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen lassen. ACHTUNG!

Bei dieser Technik wird der Faden verstärkt abgenutzt.

• Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss früher nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlägt.
• Beim Trimmen und Säubern nicht mit Vollgas arbeiten (80%), damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist.

Mähen

• Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.

• Beim normalen Mähen sollte der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann zu erhöhtem Verschleiß oder zu Schäden am Trimmerkopf führen.

Säubern

Die Gebläsewirkung des rotierenden Fadens kann auch zum einfachen und schnellen Säubern dienen. Den Faden parallel etwas oberhalb der Fläche halten, die gereinigt werden soll, und das Gerät hin- und herführen.

• Beim Mähen und Säubern erreicht man mit Vollgas das beste Resultat.

WICHTIG! Um ein Ungleichgewicht oder Vibrationen in den Griffen zu vermeiden, muss die Abdeckung des Trimmerkopfes immer gereinigt werden, wenn das Kabel ausgetauscht wurde. Prüfen Sie zusätzlich, ob andere Teile des Trimmerkopfes ebenfalls gereinigt werden müssen.

WARTUNG

Vergaser

Einstellung der Leerlaufdrehzahl

Vor den Einstellungen davon sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist.

Wenn eine Anpassung erforderlich wird, die

Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehenbleibt. Eine korrekt eingestellte Leerlaufdrehzahl ist dann erreicht, wenn der Motor in jeder Situation gleichmäßig läuft. Es sollte außerdem ein guter Abstand zu der Drehzahl bestehen, bei der die Schneidausrüstung sich zu drehen beginnt.

Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.

WARNUNG! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sich an Ihren Händler/Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.

Schalldämpfer

ACHTUNG! Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. Im Kapitel Technische Daten können Sie nachlesen, ob Ihr Gerät einen Katalysator hat.

Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dämpfen und die Abgase vom Anwender wegzuleiten.

Die Abgase sind heiß und können Funken enthalten, die

einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Manche Schalldämpfer sind mit einem speziellen Funkenfängernetz ausgestattet. Verfügt Ihr Gerät über einen solchen Schalldämpfer, sollten Sie das Netz mindestens einmal pro Monat reinigen. Dies geschieht am besten mit einer Stahlbürste. Bei Schalldämpfern ohne Katalysator soll das Netz einmal in der Woche gereinigt und ggf. ausgetauscht werden. Bei Katalysatorschalldämpfern ist das Netz einmal im Monat zu kontrollieren und evtl. zu reinigen. Beschädigte Netze sind auszutauschen. Wenn das Netz häufig verstopft ist, kann dies ein Zeichen dafür sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. Wenn das Netz verstopft ist, wird das Gerät überhitzt, was Schäden an Zylinder und Kolben zur Folge hat.

Das dargestellte hintere Gehäuse ist nur aus Gründen der Übersichtlichkeit entfernt. Es ist nicht empfehlenswert, die Abdeckung zur Wartung des Siebes zu entfernen.

ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.

WARNUNG! Der

Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

Kühlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.

Das Kühlsystem besteht aus folgenden Komponenten:

1 Lufteinlass in der Startvorrichtung.

2 Kühlrippen des Zylinders.

Reinigen Sie das Kühlsystem einmal jährlich mit einer Bürste, bzw. öfter bei anspruchsvollen Arbeitsbedingungen. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, was Schäden an Zylinder und Kolben zur Folge haben kann.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser. - Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte). - Verschmutzter Luftfilter.

Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,5/0,6 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf auszuwechseln.

ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat. Siehe das Kapitel Technische Daten.

Zerlegbares Führungsrohr

Das Ende der Antriebswelle im unteren Führungsrohr ist alle 30 Betriebsstunden inwendig mit Fett zu schmieren. Es besteht die Gefahr, dass sich die Enden der Antriebswelle (Nutungsvorband) bei den zerlegbaren Modellen ineinander fressen, wenn sie nicht regelmäßig geschmiert werden.

WARTUNG

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen - Startschwierigkeiten Leistungsminderung - Unnötigem Verschleiß der Motorteile. - Unnormal hohem Kraftstoffverbrauch.

Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonders staubigen Verhältnissen früher.

Reinigung des Luftfilters

Das Luftfiltergehäuse demontieren und den Filter herausnehmen. Den Filter in warmer Seifenlauge waschen. Dafür sorgen, dass der Filter trocken ist, wenn er wieder montiert wird.

Ein Luftfilter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist deshalb in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Wenn das Gerät bei staubigen Verhältnissen angewendet wird, ist der Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift "Einölen des Luftfilters".

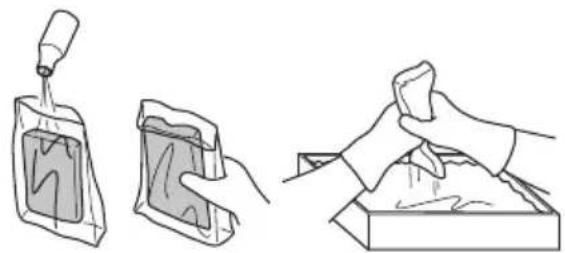

Einölen des Luftfilters

Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich nicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.

Filter in einen Plastikbeutel stecken und Filteröl hineingießen. Plastikbeutel zur Verteilung des Öls kneten. Filter im Plastikbeutel ausdrücken und überschüssiges Öl entsorgen, bevor der Filter montiert wird. Niemals normales Motoröl verwenden. Dieses Öl läuft ziemlich schnell durch den Filter und setzt sich am Boden ab.

Winkelgetriebe

Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden.

Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden.

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

Wartung	Wöchentliche Wartung	Monatliche Wartung	Jährliche Wartung
Das Gerät äußertlich reinigen. X
Kontrollieren, ob Gashebelsperre und Gashebel ordnungsgemäß funktionieren.	X
Die Funktion des Stopschalters kontrollieren. X
Kontrollieren, ob die Schneidausrüstung im Leerlauf rotiert. X
Luftfilter reinigen. Bei Bedarf austauschen. X
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.	X
Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen.	X
Schrauben und Muttern nachziehen. X
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff auslauft.	X
Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefällt ist. Bei Bedarf Spezialfett nachfüllen.	X
Die Startvorrichtung und ihr Startseil kontrollieren. X
Die Zündkerze äußertlich reinigen. Die Zündkerze demontierten und den Elektrodenabstand prüfen. Den Abstand auf 0,5 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.			X
Den Vergaser von außen und den Bereich um ihn herum reinigen.			X
Das Kühlsystem des Geräts reinigen. X
Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen (gilt nur für Schalldämpfer ohne Katalysator).			X
Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen.Bei Bedarf austauschen.			X
Alle Kabel und Anschlüsse kontrollieren. X
Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß kontrollieren.Bei Bedarf von einer autorisierten Servicewerkstatt austauschen halten.			X
Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.			X

TECHNISCHE DATEN

Technische Daten

	129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV)
Motor
Hubraum, cm3	27,6	27,6	27,6
Bohrung, mm 36,0	36,0	36,0
Hublänge, mm 27	27	27
Leerlaufdrehzahl, U/min	3200-3600	3200-3600	3200-3600
Empfohlene max. Drehzahl, unbelastet, U/min	8500	8500	8500
Drehzahl der Abtriebswelle, U/min	8500	8500	8500
Motorhöchstleistung gemäß ISO 8893, kW/ U/min	0,8/8000		0,8/8000
Katalysatorschalldämpfer	Ja		Ja
Drehzahlgeregeltes Zündsystem	Ja		Ja
Zündanlage
Zündkerze	NGK CMR6A		NGK CMR6A
Elektrodenabstand, mm	0,5		0,5
Kraftstoff- und Schmiersystem
Füllmenge Kraftstofftank, cm3/Liter	340/0,34		340/0,34
Gewicht
Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg	4,6		6,0
Gerauschemissionen
(siehe Anmerkung 1)
Gemessene Schalleistung dB(A)	105		105
Garantierte Schalleistung LWA dB(A) 114	114		114
Schallpegel
(siehe Anmerkung 2)
Äquivalenter Schaldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 11806 und ISO 22868, dB(A):	93	95	95
Vibrationspegel
(siehe Anmerkung 3)
Äquivalente Vibrationspegel (ahy,eq) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s2
Ausgestattet mit Trimmerkopf (Original), links/rechts	3,7/3,6		9,9/8,9
Anmerkung 1: Umweitbelastende Geräuschemission gemessen als Schalleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem Höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gesessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselen Models gemäß der Richtlinie 2000/14/EG berücksichtigt werden. Anmerkung 2: Berichten zufolge entspricht der Schaldruckpegel für diese Maschine normalerweise einer Ausbreitungskasse (standardmäßige Ausbreitung) von 1 dB (A). Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungskasse (Standardabweichung) von 1 m/s2.

TECHNISCHE DATEN

129LK
Zugelassenes Zubehör Typ		Schutz für die Schneiedausrüstung, Teile-Nr.
Gewinde Klingenachse M10
Trimmerkopf T25 (Ø 2,0 - 2,7 mm Faden) 574 19 87-01
129C, 129L
Zugelassenes Zubehör Typ		Schutz für die Schneiedausrüstung, Teile-Nr.
Gewinde Klingenachse 3/8 R
Trimmerkopf	T25 (Ø 2,0 - 2,7 mm Faden) 574 47 95-01
	T25C (Ø 2,0 - 2,7 mm Faden) 574 47 95-01

Folgendes Zubehör wird für die nachstehenden Modelle empfohlen.

Optionales Zubehör Teile-Nr. Verwenden mit
Kehrwalzeusatz mit Führungsrohr SR600 537 19 67	01 129LK
Heckenscherezusatz mit Führungsrohr HA 850 537 19	66-06 129LK
Kantenschneiderzusatz mit Führungsrohr 537 19 69-01	129LK
Sägeuszatz mit Führungsrohr PA 1100 537 18 33-16	129LK
Sägeuszatz ohne Führungsrohr PA 537 18 33-11 129	LK
Kultivatoraufsatz mit Führungsrohr CA 150	537 42 54-01 129LK
Trimmerzusatz mit Führungsrohr TA 850 537 35 35-01		129LK

EG-Konformitätserklärung

Herausgeber: Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone].

Husqvarna AB ist alleinig für den Inhalt dieser Erklärung verantwortlich: Trimmer und/oder Motorsense, Ladefläche(n) A05328CCHV / A05328CSHV der entsprechenden Modelle 129C, 129L / 129LK mit Seriennummern ab Baujahr 2013.

Nummer der Ladefläche sowie Modellnummer sind deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer.

Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:

• 2006/42/EG Maschinenrichtlinie" 17. Mai 2006.
• 2004/108/EG über elektromagnetische Verträglichkeit" 15. Dezember 2004
• 2000/14/EG "über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 08. Mai 2000

In Übereinstimmung gemäß Anlage V sind die angegebenen Schallwerte im Abschnitt Technische Daten" des Benutzerhandbuchs zu finden.

Folgende Normen wurden angewendet:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

Der TÜV Rheinland N.A. führte im Auftrag von Husqvarna AB eine freiwillige Typenprüfung gemäß AK72133896.01 durch - Konformitätsbescheinigung nach EG-Richtlinie 2006/42/EG für Maschinen. Wie auf dem Produkt angegeben, ist dieses Zertifikat für alle Produktionsstandorte und Ursprungsänder gültig. Der geprüfte Trimmer und/oder die Motorsense entsprechen dem Exemplar, das der EU-Typenprüfung unterzogen wurde.

Unterzeichnet im Auftrag von: Husqvarna AB, Huskvarna, Schweden, 27.12.2013.

Ronnie E. Goldman, Technischer Direktor. (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Technische Daten 184

Brandstoffsicherheit

Drücken Sie den Gashebel nicht hinein, wenn Sie versuchen, den Motor zu starten.

Originalanleitung
