Producttype	Motorische bosmaaier
Merk	Husqvarna
Model	129LK
Gewicht (zonder brandstof en accessoires)	6,0 kg
Brandstof	2-takt benzine/olie mengsel (verhouding 1:50 met Husqvarna olie of 1:33 met andere oliën)
Brandstoftankinhoud	0,34 L
Cilinderinhoud	27,6 cm³
Maximaal motortoerental	8500 tpm
Stationair toerental	3200-3600 tpm
Bougie	NGK CMR6A (vonkafstand 0,5 mm)
Hoofdfuncties	Onkruidverwijdering, bosmaaien, snijden, vegen, schrapen
Compatibele accessoires	Onkruidmaaierkop T25, beschermkap, optionele accessoires (veegborstel, heggenschaar, randensnijder, zaag, cultivator)
Regulier onderhoud	Luchtfilter reinigen (elke 25u), bougie controleren, as smeren (elke 30u), koelsysteem reinigen
Veiligheid	Verplichte beschermingsuitrusting (helm, oorbeschermers, veiligheidsbril, handschoenen, laarzen), veiligheidsafstand 15 m, motor stoppen voor ingreep
Repareerbaarheid	Laat complexe reparaties uitvoeren door een erkende werkplaats; reserveonderdelen beschikbaar bij Husqvarna dealer
Garantie	Professionele ondersteuning door erkende dealer
Geluidsniveau (geluidsdruk)	95 dB(A) gemeten op oorhoogte
Gegarandeerd geluidsvermogensniveau	114 dB(A)

Veelgestelde vragen - 129LK HUSQVARNA

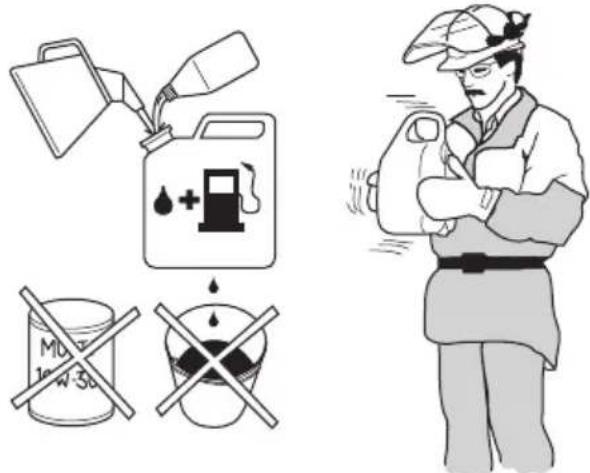

Welk type brandstof gebruiken voor de Husqvarna 129LK bosmaaier?

Gebruik een mengsel van loodvrije benzine (minimaal octaangetal 90) en tweetaktolie. De aanbevolen verhouding is 1:50 (2%) met Husqvarna olie, of 1:33 (3%) met andere oliën die voldoen aan JASO FB/ISO EGB normen.

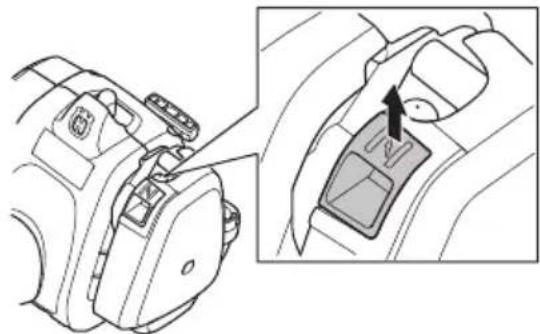

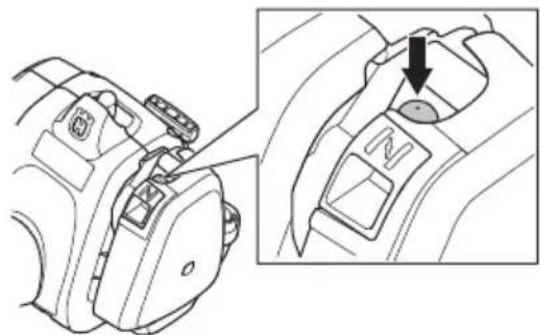

Hoe start ik de motor koud?

1. Druk meerdere keren op de brandstofpomp (ongeveer 10 keer) totdat deze volloopt. 2. Trek de chokeknop uit. 3. Plaats de machine op de grond, houd deze met de linkerhand vast, en trek langzaam aan de starter tot u weerstand voelt, trek dan krachtig door. 4. Herhaal tot de motor probeert te starten, duw dan de choke terug en blijf trekken tot hij start. Laat 30 seconden warmdraaien voordat u gas geeft.

Hoe monteer ik de onkruidmaaierkop?

Monteer eerst de beschermkap (A) op de transmissiebuis. Installeer de aandrijvingnok (B) op de uitgaande as. Blokkeer de as met de borgpen (C) die in een gat wordt gestoken. Schroef vervolgens de onkruidmaaierkop (H) tegen de draairichting in. Draai stevig vast. Controleer of de pen is verwijderd voor gebruik.

Wanneer en hoe moet ik het luchtfilter reinigen?

Reinig het luchtfilter elke 25 uur gebruik, of vaker in stoffige omstandigheden. Verwijder het deksel en het filter, was het met warm zeepwater, droog het volledig voordat u het terugplaatst. Als het filter erg vuil of beschadigd is, vervang het dan.

Welke bougie gebruiken en hoe controleer ik de afstand?

Gebruik een NGK CMR6A bougie met een vonkafstand van 0,5 mm. Gebruik een voelmaat om te controleren. Reinig de bougie maandelijks en vervang deze eenmaal per jaar of als hij vervuild is.

Hoe stel ik het stationair toerental af?

Het stationair toerental wordt afgesteld met de T-naald op de carburateur. Draai deze met de klok mee totdat het snijgerei begint te draaien, draai dan tegen de klok in totdat het stopt. Het stationair toerental moet stabiel zijn (3200-3600 tpm) en het snijgerei stilstaan in stationair. Lukt dit niet, raadpleeg dan een werkplaats.

Welke beschermingsuitrusting is verplicht?

Draag altijd een helm (in gebieden met vallende voorwerpen), gehoorbeschermers, goedgekeurde veiligheidsbril, handschoenen, antislip laarzen en lange stevige kleding. Een EHBO-kit moet binnen handbereik zijn.

Hoe smeer ik de transmissieas?

Het uiteinde van de aandrijfas in de onderste buis moet elke 30 uur gebruik worden gesmeerd. Gebruik speciale Husqvarna vet. Breng het aan binnenin de buis om vastlopen van de spiebanen te voorkomen.

Wat te doen als het snijgerei draait in stationair?

Dit duidt op een te hoog stationair toerental. Stop onmiddellijk de motor en stel de T-naald voor stationair bij zoals beschreven. Als het probleem aanhoudt, raadpleeg een erkende werkplaats – gebruik de machine niet tot de fout is verholpen.

Hoe reinig ik het koelsysteem?

Reinig het koelsysteem eenmaal per jaar of vaker onder zware omstandigheden. Gebruik een borstel om vuil van de cilindervinnen en de luchtinlaat in de starter te verwijderen. Een verstopt systeem veroorzaakt oververhitting en beschadigt de motor.

GEBRUIKSAANWIJZING 129LK HUSQVARNA

NL Gebruiksaanwijzing 164-186

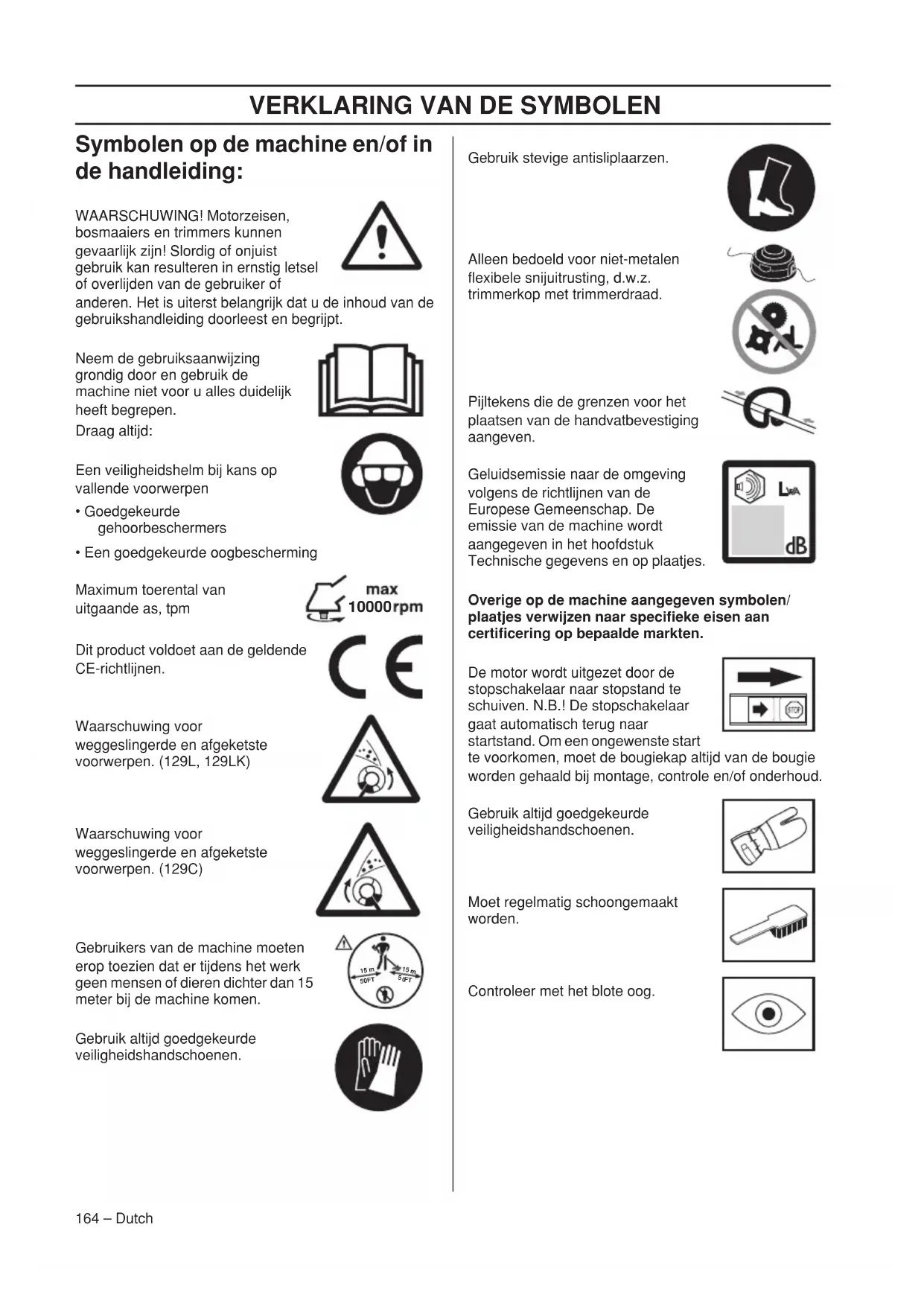

Symbolen op de machine en/of in de handleiding:

WAARSCHUWING! Motorzeisen, bosmaaiers en trimmers kunnen gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlijden van de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding doorleest en begrijpt.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voordat u alles duidelijk heeft begrepen. Draag altijd:

Een veiligheidshelm bij kans op vallende voorwerpen - Goedgekeurde gehoorbeschermers - Een goedgekeurde oogbescherming

Maximum toerental uitgaande as, tpm

max 10000rpm

Dit product voldoet aan de geldende CE-richtlijnen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen. (129L, 129LK)

Waarschuwing voor weggeslingerde en afgeketste voorwerpen. (129C)

Gebruikers van de machine moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antisliplaarzen.

Alleen bedoeld voor niet-metalen flexibele snijuitrusting, d.w.z. trimmerkop met trimmerdraad.

Pijltekens die de grenzen voor het plaatsen van de handvatbevestiging aangeven.

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Overige op de machine aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering op bepaalde markten.

De motor wordt uitgezet door de stopschakelaar naar de stopstand te schuiven. N.B.! De stopschakelaar gaat automatisch terug naar de startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

INHOUD

Inhoud Voor het starten moet u rekening

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine en/of in de handleiding: 164 INHOUD

Inhoud 165

Voor het starten moet u rekening houden met de volgende punten: 165

INLEIDING

Beste klant! 166

WAT IS WAT?

Wat is wat op de trimmer? 167

ALGEMENE VEILIGHEIDSINSTRUCTIES

Belangrijk 168

Persoonlijke veiligheidsuitrusting 168

Veiligheidsuitrusting van de machine 169

Snijuitrusting 171

MONTEREN

Loophandvat monteren 172

Deelbare steel monteren en demonteren 172

Montage van snijuitrusting 173

Monteren van trimmerbeschermkap en trimmerkop 173

Monteren van trimmerbeschermkap en trimmerkop 173

BRANDSTOFHANTERING

Brandstofveiligheid 174

Brandstof 174

Tanken 175

STARTEN EN STOPPEN

Controle voor het starten 176

Starten en stoppen 176

ARBEIDSTECHNIEK

Algemene werkinstructies 178

ONDERHOUD

Carburateur 180

Geluiddemper 180

Koelsysteem 181

Bougie 181

Deelbare steel 181

Luchtfilter 182

Onderhoudsschema 183

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 186

houden met de volgende punten:

Lees de gebruiksaanwijzing aandachtig.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zijn, dat ernstig letsel of de dood van de gebruiker of anderen kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een groot aantal verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We waren ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode met volle tevredenheid zult waarderen. Door de aankoop van een van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehandswaarde aanzienlijk verlengen. Mocht u uw machine verkopen, zorg er dan voor dat u de gebruiksaanwijzing aan de nieuwe eigenaar overdraagt.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkt voortdurend aan de verdere ontwikkeling van haar producten en behoudt zich dan ook het recht voor om zonder voorafgaande aankondiging wijzigingen in o.a. vorm en uiterlijk door te voeren.

WAT IS WAT?

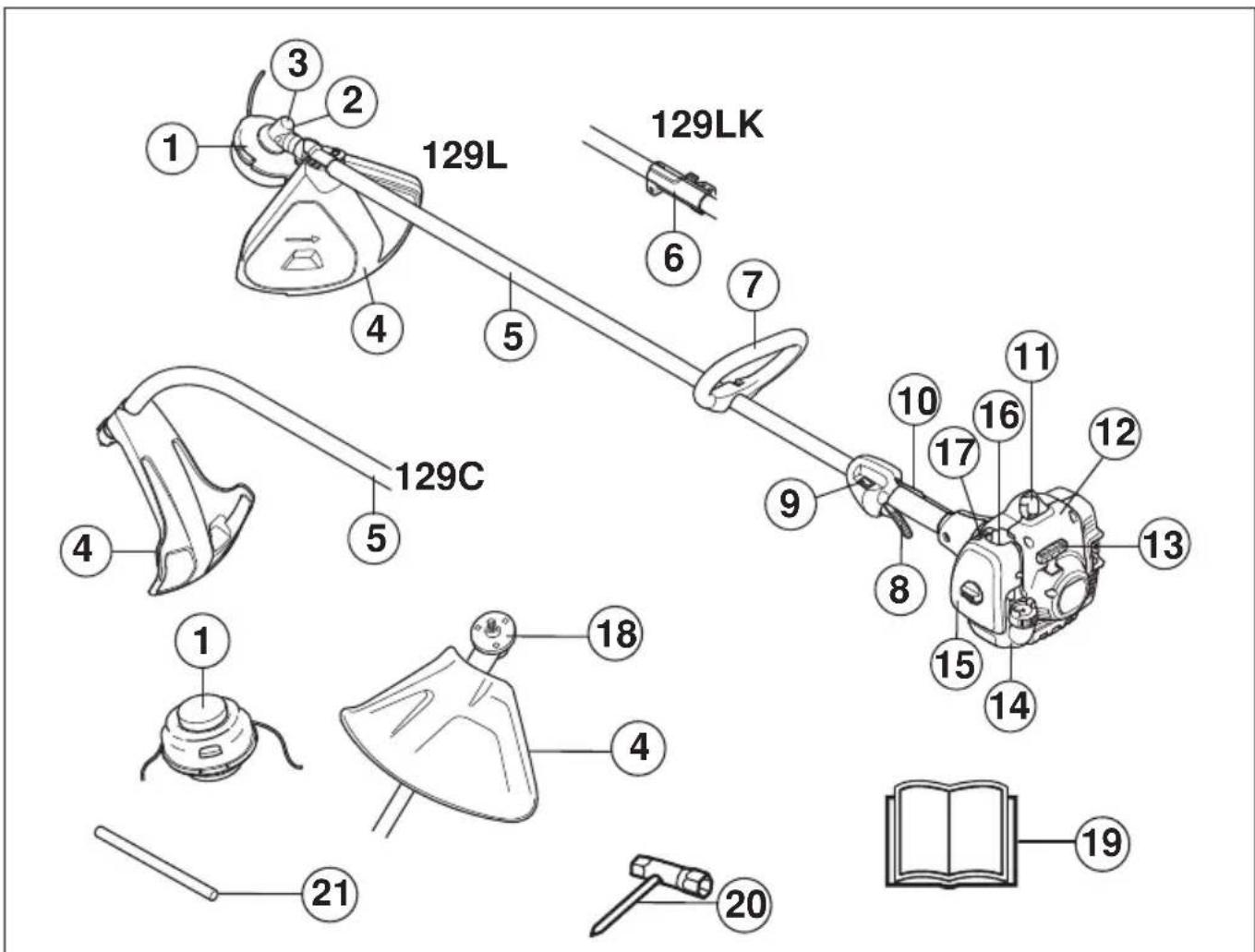

Wat is wat op de trimmer?

1 Trimmerkop 2 Bijvulopening smeermiddel, hoekoverbrenging 3 Hoekoverbrenging 4 Beschermkap voor snijuitrusting 5 Steel 6 Steelkoppeling 7 Loophandvat 8 Gashendel 9 Stopschakelaar 10 Gashendelvergrendeling 11 Bougiekap en bougie

12 Starter 13 Starthendel 14 Brandstoftank 15 Luchtfilterdeksel 16 Brandstofpomp 17 Chokehendel 18 Meenemer 19 Gebruiksaanwijzing 20 Combisleutel 21 Borgpen

Belangrijk

BELANGRIJK

De machine is uitsluitend geconstrueerd voor het trimmen en maaien van gras.

De enige accessoires waarvoor u de motoreenheid als aandrijfeenheid mag gebruiken, zijn de snijuitrustingen die aanbevolen worden in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Gebruik nooit een machine die zodanig gewijzigd is dat deze niet langer overeenkomt met de originele uitvoering.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Alle deksels, beschermingen en hendels moeten aangebracht zijn voordat u start. Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.

Gebruikers van de machine moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongevallen veroorzaken door verstikking of koolmonoxidevergiftiging.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine zijn. Omdat de machine is uitgerust met een terugverende stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthandgreep, kunnen kleine kinderen onder bepaalde omstandigheden de kracht hebben die nodig is om de machine te starten. Dat kan een risico van ernstig persoonlijk letsel inhouden. Verwijder daarom de bougiekap wanneer de machine niet onder toezicht staat.

Persoonlijke veiligheidsuitrusting

BELANGRIJK!

Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zijn, dat ernstig letsel of het overlijden van de gebruiker of anderen kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

HELM

Een veiligheidshelm bij kans op vallende voorwerpen

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dempvermogen dragen.

ALGEMENE VEILIGHEIDSINSTRUCTIES

OOG BESCHERMING

Gebruik altijd goedgekeurde oogbescherming. Wanneer u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, bijvoorbeeld wanneer u de snijuitrusting monteert.

LAARZEN

Gebruik stevige antisliplaarzen.

KLEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk kan blijven haken in takken en struikgewas. Draag altijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop niet op blote voeten. Zorg ervoor dat uw haar niet lager dan uw schouders hangt.

EHBO-KIT

U moet altijd een EHBO-kit bij de hand hebben.

Veiligheidsuitrusting van de machine

In dit hoofdstuk wordt uitgelegd wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten worden uitgevoerd om hun goede werking veilig te stellen. Bekijk het hoofdstuk 'Wat is wat?' om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet

vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

BELANGRIJK

Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u een van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij een van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontroleerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) wordt de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug naar hun respectievelijke beginposities. Dit gebeurt via twee van elkaar onafhankelijke terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld wordt op stationair draaien.

Controleer of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Druk de gashendelvergrendeling in en controleer of deze teruggaat naar de oorspronkelijke positie wanneer u haar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

Zie instructies in het hoofdstuk Start. Start de machine en geef vol gas. Laat de gashendel los en controleer of de snijuitrusting stopt en stil blijft staan. Als de snijuitrusting roteert wanneer de gashendel in de stationaire stand staat, moet de stationairstand van de carburateur gecontroleerd worden. Zie instructies in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Start de motor en controleer of de motor wordt uitgeschakeld wanneer de stopschakelaar in de stopstand wordt gezet.

Beschermkap voor snijuitrusting

Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

Controleer of de beschermkap niet beschadigd is en geen barsten vertoont. Vervang de beschermkap als ze gebarsten is of slagen te verduren heeft gehad.

Gebruik altijd de aanbevolen beschermkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

WAARSCHUWING! Onder geen beding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

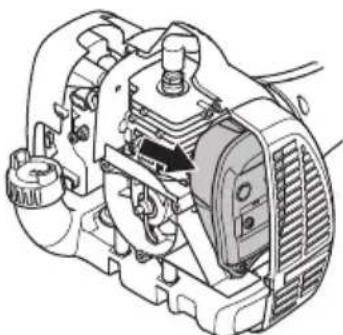

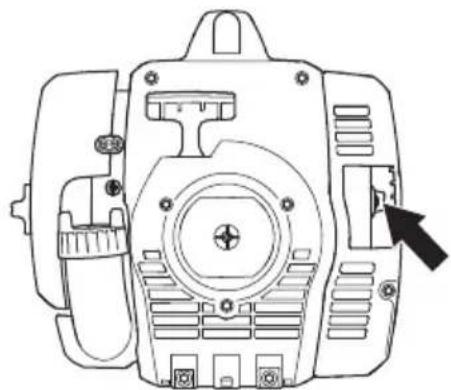

Geluiddemper

De geluiddemper is ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker. Geluiddempers uitgerust met katalysator zijn ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebben daarom de geluiddempers uitgerust met een zogenaamd vonkenopvangnet.

Controleer of de geluiddemper van uw machine uitgerust is met zo'n net.

Voor geluiddempers is het erg belangrijk dat de controle-, onderhouds- en service-instructies gevolgd worden.

Gebruik de machine nooit wanneer de geluiddemper defect is.

Controleer regelmatig of de geluiddemper vastzit in de machine.

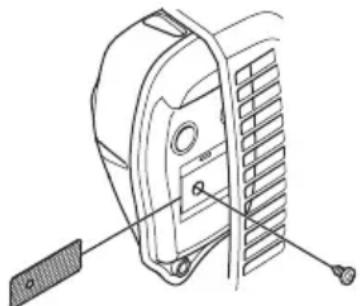

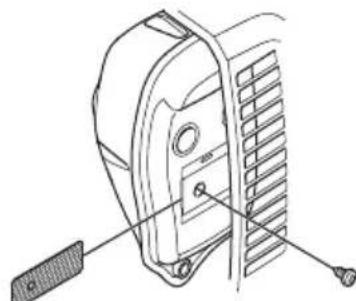

Als de geluiddemper van uw machine uitgerust is met een vonkenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstopt net leidt tot oververhitting van de motor, wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de geluiddemper is beschadigd.

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal!

Snijuitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

BELANGRIJK!

Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk Technische gegevens.

Zie instructies voor snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste draaddiameter.

WAARSCHUWING! Schakel altijd de motor uit voor u aan de snijuitrusting begint te werken. De snijuitrusting blijft roteren nadat u de gashendel heeft losgelaten. Controleer of de snijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

WAARSCHUWING! Het gebruik van defecte snijuitrusting kan het risico op ongevallen vergroten.

Trimmerkop

BELANGRIJK!

Denk er altijd om dat de trimmerdraad stevig en gelijkmatig rond de trommel wordt gewikkeld, anders ontstaan er schadelijke trillingen in de machine.

• Gebruik uitsluitend de door ons aanbevolen trimmerkoppen en trimmerdraden. Ze zijn door de producent getest om bij een bepaalde motorgrootte te passen. Dit is vooral erg belangrijk wanneer men een volautomatische trimmerkop gebruikt. Gebruik uitsluitend aanbevolen snijuitrusting. Zie hoofdstuk Technische gegevens.

In het algemeen heeft een kleinere machine kleine trimmerkoppen nodig en omgekeerd. Dit omdat bij maaien met een draad, de motor de draad radiaal van de trimmerkop moet toevoeren en bovendien bestand moet zijn tegen de weerstand van het gras dat gemaaid wordt. - De lengte van de draad is eveneens belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot. Zorg ervoor dat het mes dat op de trimmerbeschermkap zit, niet beschadigd is. Het wordt gebruikt om de draad op de juiste lengte af te snijden. - Om de levensduur van de draad te verlengen, kunt u hem een paar dagen in water leggen. De draad wordt dan taaier en gaat langer mee.

MONTEREN

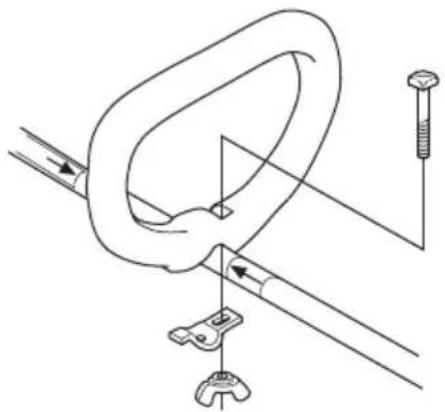

Loophandvat monteren

• Druk het loophandvat op de steel. Let op dat het loophandvat tussen de pijlsymbolen op de steel moet worden gemonteerd.

• Monteer bout, klemplaatje en vleugelmoer volgens de tekening. Draai de vleugelmoer vast.

Deelbare steel monteren en demonteren

(129LK)

Monteren:

Maak de koppeling los door de knop los te draaien. - Lijn het uitsteeksel op het hulpstuk (A) uit met de pijl op de koppeling (B).

• Druk het hulpstuk in de koppeling tot het hulpstuk op zijn plaats klikt.

• Voordat u de eenheid gaat gebruiken, moet u de knop zorgvuldig vastzetten.

Demonteren:

Maak de koppeling los door de knop los te draaien (ten minste drie keer).

• Druk de knop (C) in en houd deze ingedrukt. Hou het machine-uiteinde goed vast en trek het hulpstuk recht uit de koppeling.

Montage van snijuitrusting

WAARSCHUWING! Onder geen beding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

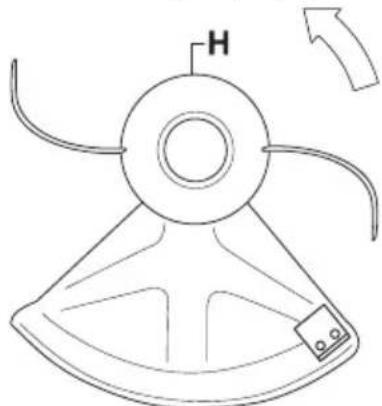

Monteren van trimmerbeschermkap en trimmerkop

(129L, 129LK)

• Monteer de trimmerbeschermkap (A) voor het werken met een trimmerkop. De trimmerbeschermkap/combibeschermkap worden vastgehaakt aan de bevestiging op de steel en vastgezet met een schroef (L).

• Monteer de meenemer (B) op de uitgaande as.
• Draai de bladas rond tot een van de openingen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodat de as vergrendeld wordt.
• Schroef de trimmerkop/kunststof messen (H) tegen de rotatierichting in op zijn plaats.

• Ga voor het demonteren in omgekeerde volgorde te werk.

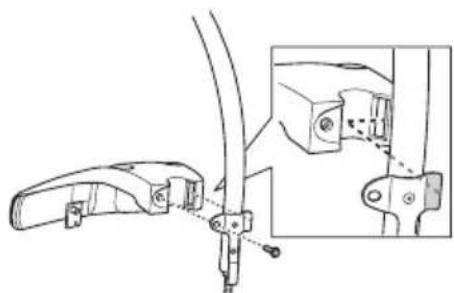

Monteren van trimmerbeschermkap en trimmerkop

(129C)

• Installeer de beschermkap conform de tekening. Draai goed vast.

• Monteer de stofkap op de as. De moer moet helemaal omsloten worden door de stofkap.

• Hou de stofkap met een bahco vast om te voorkomen dat de as draait.
• Schroef de trimmerkop op de as.

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzineresten verdampen. 2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep. 3 Als de machine brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage. Neem in geval van lekkage contact op met uw servicewerkplaats.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.
• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kunt.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.
• De transportbescherming van de snijuitrusting moet tijdens vervoer of opslag van de machine altijd aangebracht zijn.
• Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen, moet de bougiekap altijd worden verwijderd wanneer de machine voor lange tijd wordt opgeborgen, wanneer de machine niet onder toezicht staat en bij alle voorkomende servicemaatregelen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B! De machine is uitgerust met een tweetaktmotor; gebruik daarom altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen van kleine brandstofhoeveelheden zullen kleine afwijkingen van invloed zijn op de mengverhouding.

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

Benzine

N.B.1 Gebruik altijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uitgerust met een katalysator (zie hoofdstuk Technische gegevens) moet altijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Waar milieuvriendelijke benzine, de zgn. alkylaatbenzine, verkrijgbaar is, moet deze gebruikt worden.

Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die speciaal gemaakt is voor onze luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor viertaktmotoren.
• Een lage oliekwaliteit of een te rijk olie/brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.
• Mengverhouding

1:50 (2%) met HUSQVARNA tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelde tweetaktmotoren, geklasseerd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langere tijd niet gebruikt, moet u de brandstoftank leegmaken en hem schoonmaken.

WAARSCHUWING! De katalysatorgeluiddemper wordt erg heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar niet uit het oog, vooral wanneer u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Brandstof moet u buitenshuis bijvullen, uit de buurt van vonken of vlammen.

Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit terwijl de motor draait.

Stop de motor en laat hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wanneer u wilt tanken, zodat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Haal de machine altijd weg van de tankplaats en -bron voordat u hem start.

• Gebruik een benzinetank met overvulbescherming.
• Als u er brandstof op gemorst heeft, neem dan alle gemorste brandstof af en laat de benzineresten verdampen. Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank kunnen defecten veroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Controleer de trimmerkop en de trimmerbeschermkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschermkap indien deze terugslag te verduren hebben gehad of barsten vertonen.

• Gebruik de machine nooit zonder beschermkap of met een defecte beschermkap.
• Alle kappen moeten gemonteerd en juist afgesteld zijn, en zonder gebreken, voordat de machine wordt gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voordat het volledige koppelingsdeksel met steel gemonteerd is, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaken.

Haal de machine altijd weg van de tankplaats en -bron voordat u hem start. Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Start van koude motor

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp tot er brandstof in de balg komt (ca. 10 keer). De balg hoeft niet helemaal gevuld te worden.

Choke: Zet de choke-hendel in de choke-positie.

WAARSCHUWING! Wanneer de motor wordt gestart met de chokehendel in de chokestand begint de snijuitrusting direct te draaien.

Druk het machinelichaam met uw linkerhand tegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de start haken grijpen in) en maak vervolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

OPMERKING!

Trek herhaaldelijk aan het startkoord tot de motor start (of max. 3 keer trekken). Als de motor start of probeert te starten, drukt u de chokehendel omlaag in de bedrijfsstand. Blijf hard aan het koord trekken totdat de motor start. Zodra de motor start, laat u de motor 30 seconden warmdraaien voordat u het gas volledig openzet.

N.B.! Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Start van warme motor

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft niet helemaal gevuld te worden.

Druk de chokehendel omlaag in de bedrijfsstand. Blijf hard aan het koord trekken totdat de motor start. Zodra de motor is gestart, zet u het gas volledig open.

Stoppen

Stop de motor door de ontsteking af te zetten.

N.B.! De stopschakelaar gaat automatisch terug naar de startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een trimmer door.

Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is tussen bosmaaien, grasmaaien en gras trimmen.

Basisveiligheidsregels

1 Controleer de omgeving: - Om ervoor te zorgen dat u de controle over uw machine niet kunt verliezen vanwege omstanders, dieren of een andere reden. - Om te voorkomen dat mensen, dieren en overigen niet in contact komen met de snijuitrusting of geraakt worden door losse voorwerpen die weggeslingerd worden door de snijuitrusting. N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood. 2 Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, ijzerdraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de zaaguitrusting. 3 Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zo kan de grond glad zijn. 4 Zorg ervoor dat u veilig kunt gaan en staan.

5 Zorg voor een goede balans en een stabiele houding. Voorkom overstrekken. Zorg dat u altijd stevig en in balans staat. 6 Gebruik altijd beide handen om de machine vast te houden. Houd de machine aan de rechterkant van uw lichaam.

7 De zaaguitrusting moet onder taillehoogte blijven. 8 Bij verplaatsen moet de motor uitgezet worden. 9 Wanneer de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje op kunt houden.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaal weg te trekken wanneer de motor of de snijuitrusting draait, omdat dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, anders bestaat risico op letsel. De hoekoverbrenging kan geruime tijd na gebruik nog warm zijn. Bij contact bestaat risico op brandwonden.

WAARSCHUWING! Waarschuwing voor weggeslingerde voorwerpen. Gebruik altijd goedgekeurde oogbescherming. Buig nooit over de beschermkap van de snijuitrusting heen. Stenen, vuil e.d. kunnen omhoog geworpen worden in uw ogen en blindheid of ernstig letsel veroorzaken.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt. Draai de machine nooit rond zonder eerst te controleren of er achter u niemand zich in de veiligheidszone bevindt.

Basistechniek

Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast wordt, kan dit tot ernstige beschadigingen van de motor leiden.

WAARSCHUWING! Soms raken takken of gras bekneld tussen de beschermkap en de snijuitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

Gras trimmen met trimmerkop

Trimmen

• Houd de trimmerkop vlak boven de grond en houd hem schuin. Het werk wordt gedaan door het uiteinde van de draad. Laat de draad in zijn eigen tempo werken. Duw de draad nooit in het materiaal dat u wilt maaien.

• De draad verwijdert zonder problemen gras en onkruid naast muren, omheiningen, bomen en bloemperken, maar kan ook de tere schors van bomen en struiken en de paaltjes van omheiningen beschadigen.
• Verminder het risico van beschadiging van gewassen door de draad in te korten tot 10-12 cm en het motortoerental te verminderen.

Schoonschrapen

• Met de schraaptechniek kan men alle ongewenste begroeiing verwijderen. Houd de trimmerkop vlak boven de grond en een ietsje scheef. Laat het uiteinde van de draad tegen de grond slaan naast bomen, palen, standbeelden e.d. N.B.! Deze techniek veroorzaakt grotere slijtage van de draad.

• De draad verslijt vlugger en moet vaker aangevoerd worden wanneer men tegen stenen, bakstenen, beton, metalen omheiningen enz. werkt dan wanneer men in contact komt met bomen en houten omheiningen. Bij het trimmen en schoonschrapen mag u niet vol gas (80%) geven zodat de draad langer meegaat en de trimmerkop minder slijt.

Maaien

• De trimmer is ideaal voor het maaien van gras op plaatsen waar men met een gewone gazonmaaier moeilijk bij komt. Houd tijdens het maaien de draad parallel met de grond. Duw de trimmerkop niet tegen de grond, omdat dit het gazon en het gereedschap kan beschadigen.

• Tijdens normaal maaien mag de trimmerkop niet voortdurend in contact komen met de grond. Een dergelijk voortdurend contact kan tot beschadigingen en slijtage van de trimmerkop leiden.

Vegen

• Het ventilatoreffect van de roterende draad kan gebruikt worden om snel en gemakkelijk schoon te maken. Houd de draad parallel met en boven de oppervlakken die schoongeveegd moeten worden en beweeg het gereedschap heen en weer.

Bij het maaien en vegen moet u vol gas geven om een goed resultaat te krijgen.

BELANGRIJK! Om onbalans en trillingen in het stuur te voorkomen, dient de kap van de trimmerkop altijd te worden gereinigd als het draad wordt vervangen. Controleer ook of het andere deel van de kop moet worden gereinigd.

Carburateur

Afstelling van het stationair toerental

Voordat met het afstellen wordt begonnen, moet het luchtfilter schoon zijn en het luchtfilterdeksel gemonteerd zijn.

Het stationair toerental wordt afgesteld met de stationairschroef T als opnieuw afstellen noodzakelijk is. Draai de T-schroef eerst met de klok mee tot de snijuitrusting begint te roteren. Draai daarna de schroef tegen de klok in tot de snijuitrusting stilstaat. Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig draait. Er moet een goede marge zijn tot het toerental waarbij de snijuitrusting begint te draaien.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

WAARSCHUWING! Als het stationair toerental niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voordat deze correct is afgesteld of gerepareerd.

Geluiddemper

N.B.! Bepaalde geluiddempers zijn voorzien van een katalysator. Zie het hoofdstuk Technische gegevens om te checken of uw machine voorzien is van een katalysator.

De geluiddemper is ontworpen om het geluid van de machine te reduceren en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonken die droge en ontvlambare materialen in brand kunnen steken.

Bepaalde geluiddempers zijn voorzien van een speciale vonkenvanger. Als uw machine is uitgerust met deze geluiddemper, dient u de vonkenvanger elke maand te reinigen. Gebruik bij voorkeur een staalborstel. Op geluiddempers zonder katalysator moet het net een keer per week worden schoongemaakt en eventueel worden vervangen. Op geluiddempers met katalysator moet het net een keer per maand worden gecontroleerd en eventueel schoongemaakt. Bij eventuele beschadigingen aan het net moet dit vervangen worden. Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.

De behuizing achter is uitsluitend voor de duidelijkheid weggelaten uit de afbeelding. Het wordt afgeraden de afdekking te verwijderen voor onderhoud aan het scherm.

N.B.! Gebruik de machine nooit als de geluiddemper in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsysteem

Om de werktemperatuur zo laag mogelijk te houden, is de machine uitgerust met een koelsysteem.

Het koelsysteem bestaat uit:

1 Luchtinlaat in de starter. 2 Koelvinnen op de cilinder.

Maak het koelsysteem een keer per jaar schoon met een borstel, of vaker onder veeleisende omstandigheden. Een vuil of verstopt koelsysteem leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kunnen raken.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controleren voordat u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controleer of de afstand tussen de elektroden 0,5/0,6 mm bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, vervangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie radio-ontstoring heeft. Zie hoofdstuk Technische gegevens.

Deelbare steel

Het aandrijfasuiteinde in de onderste steel moet om de 30 werkuren inwendig gesmeerd worden met vet. Als ze niet regelmatig gesmeerd worden, bestaat het risico dat de aandrijfasuiteinden (spiebanenverbindingen) van de deelbare modellen gaan klemmen.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
• Moeilijkheden bij het starten, vermogensverlies
• Onnodige slijtage van de motoronderdelen, abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmaken

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep. Controleer of het filter droog is voordat u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter niet meer worden gereinigd. Daarom moet het filter regelmatig vervangen worden. Een beschadigd luchtfilter moet altijd vervangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt, moet het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter oliën.

Luchtfilter oliën

Gebruik altijd HUSQVARNA filterolie, artikelnr. 531 00 92-48. De filterolie bevat een oplosmiddel zodat het makkelijk gelijkmatig in het filter kan worden verdeeld. Vermijd contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij. Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine wordt gemonteerd. Gebruik nooit gewone motorolie. Deze zakt zeer snel door het filter naar beneden en blijft dan op de bodem liggen.

Hoekoverbrenging

De hoekoverbrenging is af fabriek gevuld met een geschikte hoeveelheid vet. Voor u de machine in gebruik neemt, moet u controleren of de overbrenging voor 3/4 gevuld is met vet. Gebruik HUSQVARNA speciaalvet.

Het smeermiddel in het transmissiehuis moet normalaal gezien alleen verrangen worden in geval van een reparatie.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd.

Onderhoud	Wekelijks onderhoud	Maandelijks onderhoud	Jaarliks onderhoud
Maak de machine uittwendig schoon. X
Controller of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.	X
Controller of de stopschakelaar werkt. X
Controller of de snijuitrusting Niet roeteert bij stationair draaien. X
Maak het luchtfilter schoon. Vervang het indien nodig. X
Controller of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.	X
Controller of de trimmerkop onbeschodigd is en geen barsten vertoont. Vervang de trimmerkop indien nodig.	X
Controller of de bouteen en moeren en vastgedraaidijken. X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controller of de haakse overbrenging voor 3/4 bevuld is met smeermiddel. Vul indien nodig bij met speciaal vet.	X
Controller de starter en het starterkoord. X
Maak de bougie uitwendig schoon. Verwijder hem en controllerer de afstand tussen de elektroden. Stel de afstand in op 0,5 mm of vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoringহ.			X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.			X
Maak het koelsystem van de machine schoon. X
Maak het vonkenopvangnet van de geluidemper schoon of vervang het (geldt alleen bij geluidempers zonder katalysator).			X
Controller of het brandstofffilter nicht is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.			X
Controller alle kabels en aansluitingen. X
Controller de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoringহ.			X

Technische gegevens

	129C 129L 129LK (A05328CCHV) (A05328CSHV) (A05328CSHV)
Motor
Cylinderinhoud, cm3	27,6	27,6	27,6
Cylinderdiameter, mm 36,0	36,0	36,0	36,0
Slaglengte, mm 27	27	27	27
Stationair toerenal, t/min 3200-3600	3200-3600	3200-3600	3200-3600
Aanbevolen max. overtoeren, t/min 8500	8500	8500	8500
Toerenal van uitgaan as, tspm 8500	8500	8500	8500
Max. motorvermögen volgens ISO 8893, kW/ omw./ min.	0,8/8000	0,8/8000	0,8/8000
Geluidemper met katalysator	Ja	Ja	Ja
Een toerenalgeregeld ontstekingssysteme	Ja	Ja	Ja
Ontstekingssysteme
Bougie	NGK CMR6A	NGK CMR6A	NGK CMR6A
Elektrodenafstand, mm	0,5	0,5	0,5
Brandstof-/smeersysteme
Inhoud brandstoffank, cm3/liter	340/0,34	340/0,34	340/0,34
Gewicht
Gewicht,[zonder brandstof, snijuitrusting en beschemkap, kg]	4,6	5,2	6,0
Lawaai-emissie
(zie opm. 1)
Geluidsvermögen, gemeten dB(A)	105	105	105
Geluidsvermögen, gegarandeerd LWA dB(A)	114	114	114
Geluidsniveaua
(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868, dB(A):	93 95 95
Trillingsniveaua
(zie opm. 3)
Equivalente trillingsniveaua (ahv,eq) bij handvat, gemeten overeenkomstig EN ISO 11806 en ISO 22867, m/s2
Uitgerust met trimmerkop (origineel), links/rechts	3,7/3,6	9,9/8,9	9,9/8,9

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG. Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A). Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s²

TECHNISCHE GEGEVENS

129LK
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas M10
Trimmerkop T25 (Ø 2,0-2,7 mm draad)	574 19 87-01
129C, 129L
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas 3/8 R
Trimmerkop	T25 (Ø 2,0-2,7 mm draad)	574 47 95-01
	T25C (Ø 2,0-2,7 mm draad)	574 47 95-01

De volgende accessoires bevelen wij aan voor onderstaande modellen.

Optionele accessoires Artikelnr Gebruik met
Bezemhulpstuk met steel SR600 537 19 67-01 129LK
Heggeschaarhulpstuk met steel HA 850 537 19 66-06	129LK
Kantensnijderhulpstuk met steel 537 19 69-01 129LK
Zaaghulpstuk met steel PA 1100 537 18 33-16 129LK
Zaaghulpstuk zonder steel PA 537 18 33-11 129LK
Cultivatorhulpstuk met steel CA 150 537 42 54-01 129LK
Trimmerhulpstuk met steel TA 850 537 35 35-01		129LK

EG-verklaring van overeenstemming

Naam uitgever: Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone].

Husqvarna AB is als enige verantwoordelijk voor de inhoud van deze verklaring: Trimmer en/of bosmaaier, platform(s) A05328CCHV / A05328CSHV vertegenwoordigen modellen 129C, 129L / 129LK respectievelijk met serienummers van 2013 en later. Het platform- en modelnummer staan duidelijk op het productplaatje vermeld, samen met het jaartal en serienummer.

De inhoud van de hierboven beschreven verklaring is in overeenstemming met de eisen van de EU-richtlijnen:

• 2006/42/EG "betreffende machines" 17 mei 2006.
• 2004/108/EG 'inzake elektromagnetische compatibiliteit' 15 december 2004
• 2000/14/EG 'betreffende geluidsemissies in het milieu' 08 mei 2000

In overeenstemming met bijlage V staan de verklaarde geluidswaarden vermeld in het technische gegevensblad van de bedieningshandleiding.

De volgende normen zijn van toepassing:

EN ISO 12:100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB, onder vermelding van AK72133896.01 - Certificaat van conformiteit met EG-richtlijn 2006/42/EG voor machines. Dit certificaat is van toepassing op alle fabriekslocaties en landen van herkomst, zoals vermeld op het product. De geleverde gastrrimmer en/of bosmaaier is conform het geteste exemplaar.

Getekend namens: Husqvarna AB, Huskvarna, Zweden, 27-12-2013.

Ronnie E. Goldman, Technische directeur. (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Originele instructies
