| Merke | Panasonic |
| Modell | EY75A8 |
| Produkttype | Trådløs slagskrutrekker |
| Strømforsyning | Li-ion batteri 18 V DC |
| Tomgangshastighet (modus Myk) | 0 – 1 000 o/min |
| Tomgangshastighet (modus Middels) | 0 – 1 500 o/min |
| Tomgangshastighet (modus Hard) | 0 – 2 300 o/min |
| Slagfrekvens (modus Myk) | 0 – 1 900 slag/min |
| Slagfrekvens (modus Middels) | 0 – 2 900 slag/min |
| Slagfrekvens (modus Hard) | 0 – 3 400 slag/min |
| Maksimalt dreiemoment | 280 N·m (28,6 kgf·m) |
| Total lengde | 143 mm |
| Vekt (med batteri EY9L54) | 1,80 kg |
| Skruekapasitet (treskrue) | opptil 9,5 mm |
| Skruekapasitet (standard bolter) | M10 – M20 |
| Chuck | Sekskant 6,35 mm (hurtigskifte) |
| Sikkerhet | Bryterlås, overopphetingsbeskyttelse motor/batteri |
| Vedlikehold | Rengjøring med tørr klut, ikke bruk vann eller løsemiddel |
| Reservedeler | Batterier, lader, valgfri chuck EY9HX131E |
| Garanti | Tilleggsgaranti tilgjengelig, unntatt langvarig intensiv bruk |
Ofte stilte spørsmål - EY75A8 PANASONIC
Brukerspørsmål om EY75A8 PANASONIC
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din EY75A8 - PANASONIC og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. EY75A8 av merket PANASONIC.
BRUKSANVISNING EY75A8 PANASONIC
Trådløs slagbormaskin / Trådløs stagnøkkel
Langaton iskuruuviavain / Langaton iskuavain
Kablosuz Darbeli Tornavida / Kablosuz Darbeli Anahtar
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Label (rødt eller gult)
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
39) Sørg for, at stikket er sat helt i.
Montering og afmontering af borholder [Fig.2]
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.
Montering/demontering av hylsa [Fig.2]
Montering/demontering av batteri
Montering av bälteskroken på motsatt sida [Fig.5]
Tryck på batterinivåknappen.
Korrekt hantering av batteri [Fig.6]

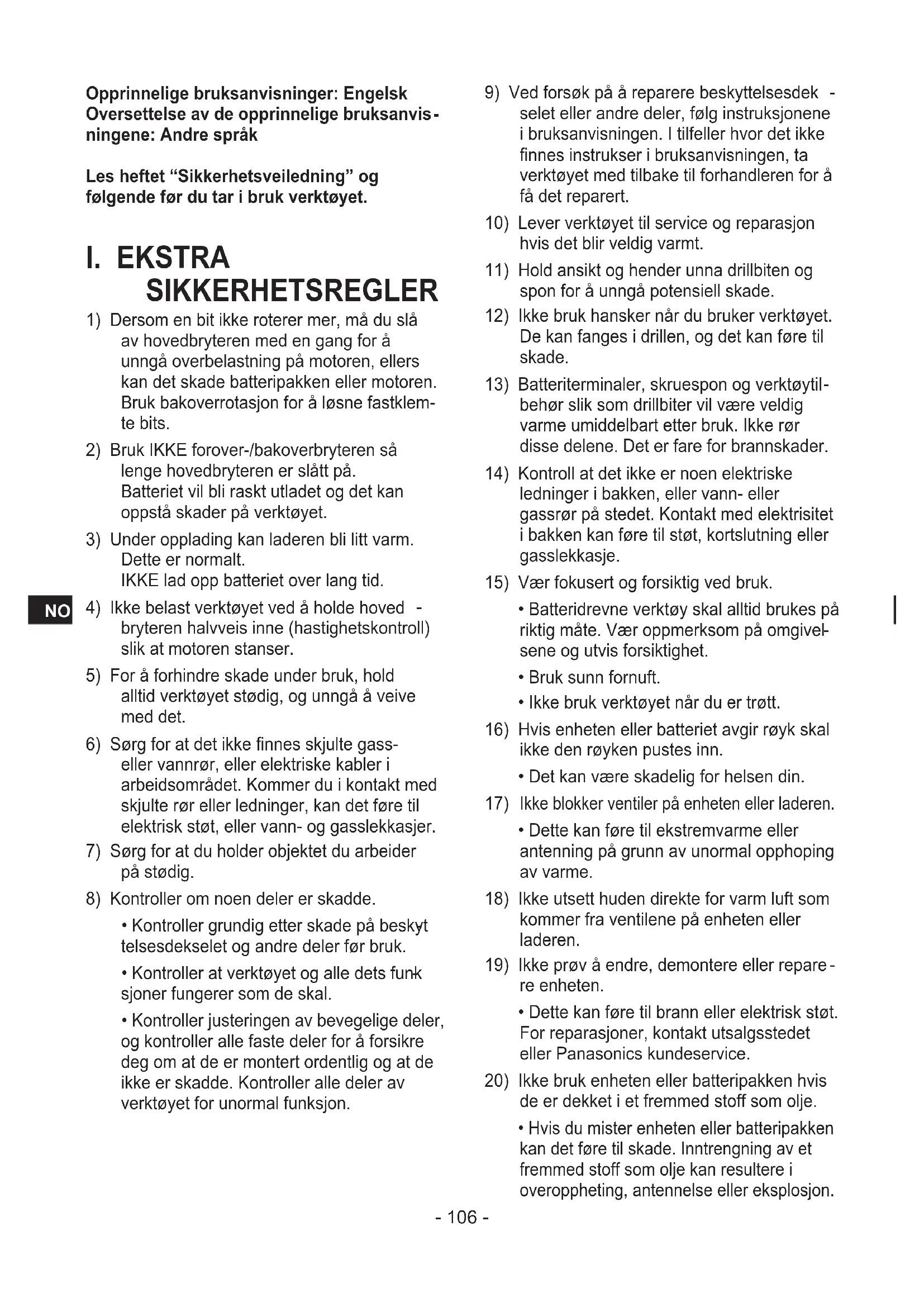

Opprinnelige bruksanvisninger: Engelsk Oversettelse av de opprinnelige bruksanvisningene: Andre språk
Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.
I. EKSTRA SIKKERHETSREGLER
1) Dersom en bit ikke roterer mer, må du slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren. Bruk bakoverrotasjon for å løsne fastklemte bits.
2) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet.
3) Under opplading kan laderen bli litt varm.
Dette er normalt.
IKKE lad opp batteriet over lang tid.
4) Ikke belast verktøyet ved å holde hoved - bryteren halvveis inne (hastighetskontroll) slik at motoren stanser.
5) For å forhindre skade under bruk, hold alltid verktøyet stødig, og unngå å veive med det.
6) Sørg for at det ikke finnes skjulte gass- eller vannrør, eller elektriske kabler i arbeidsområdet. Kommer du i kontakt med skjulte rør eller ledninger, kan det føre til elektrisk støt, eller vann- og gasslekkasjer.
7) Sørg for at du holder objektet du arbeider på stødig.
8) Kontroller om noen deler er skadde.
- Kontroller grundig etter skade på beskyt telsesdekselet og andre deler før bruk.
- Kontroller at verktøyet og alle dets funk sjoner fungerer som de skal.
- Kontroller justeringen av bevegelige deler, og kontroller alle faste deler for å forsikre deg om at de er montert ordentlig og at de ikke er skadde. Kontroller alle deler av verktøyet for unormal funksjon.
9) Ved forsøk på å reparere beskyttelsesdek - selet eller andre deler, følg instruksjonene i bruksanvisningen. I tilfeller hvor det ikke finnes instrukser i bruksanvisningen, ta verktøyet med tilbake til forhandleren for å få det reparert.
10) Lever verktøyet til service og reparasjon hvis det blir veldig varmt.
11) Hold ansikt og hender unna drillbiten og spon for å unngå potensiell skade.
12) Ikke bruk hansker når du bruker verktøyet. De kan fanges i drillen, og det kan føre til skade.
13) Batteriterminaler, skruespon og verktøytilbehør slik som drillbiter vil være veldig varme umiddelbart etter bruk. Ikke rør disse delene. Det er fare for brannskader.
14) Kontroll at det ikke er noen elektriske ledninger i bakken, eller vann- eller gassrør på stedet. Kontakt med elektrisitet i bakken kan føre til støt, kortslutning eller gasslekkasje.
15) Vær fokusert og forsiktig ved bruk.
- Batteridrevne verktøy skal alltid brukes på riktig måte. Vær oppmerksom på omgivel-sene og utvis forsiktighet.
- Bruk sunn fornuft.
- Ikke bruk verktøyet när du er trøtt.
16) Hvis enheten eller batteriet avgir røyk skal ikke den røyken pustes inn.
- Dette kan føre til ekstremvarme eller antenning på grunn av unormal opphoping av varme.
18) Ikke utsett huden direkte for varm luft som kommer fra ventilene på enheten eller laderen.
19) Ikke prøv å endre, demontere eller repare - re enheten.
- Dette kan føre til brann eller elektrisk støt. For reparasjoner, kontakt utsalgsstedet eller Panasonic kundeservice.
20) Ikke bruk enheten eller batteripakken hvis de er dekket i et fremmed stoff som olje.
- Hvis du mister enheten eller batteripakken kan det føre til skade. Inntrengning av et fremmed stoff som olje kan resultere i overoppheting, antennelse eller eksplosjon.
21) Spisse verktøy som borekroner skal skiftes ut med jevne mellomrom.
22) Kontroller at enheten, batteripakken, laderen, verktøyet og andre deler er frie for skade og fungerer som de skal før bruk.
- Hvis det ikke gjøres kan det føre til personskade som en følge av skade på delene.
23) Fest deler som borekroner og tilbehør godt, og i samsvar med denne brukerhåndboken.
- Hvis det ikke gjøres kan det føre til personskade som en følge av løse deler.
24) Hvis du arbeider i høyden, må du sikre at det ikke er noen under deg.
- Hvis det ikke gjøres kan det føre til ulykker som en følge av at materialer eller verktøy mistes.
27) Skal ikke brukes før du har lest bruker - håndboken og sikkerhetsretningslinjene og du forstår den oppladbare enheten og hvordan den fungerer.
28) Vær forberedt utvis forsiktighet under bruk.
29) Bruk beskyttelsesutstyr som vernebriller, og hvis nødvendig støvmaske, sklisikre vernesko, hjelm og hørselsvern.
30) Skal ikke brukes i nærheten av korrosive gasser.
32) Slå avtrekkerlåsen av umiddelbart hvis en borekrone setter seg fast for å unngå skade på batteripakken eller motoren som en følge av overoppheting. Endre retning for å løse den fastlåste borekronen.
33) Hvis du bytter borekroner eller deler, sørg for at forover/bakover-spaken er låst, og fjern batteripakken. Hvis det ikke gjøres kan det føre til uventet bruk og personskade.
34) Ikke oppbevar enheten i en temperatur på over 50 grader.
- Dette kan føre til feildrift.
35) Skal ikke brukes gjennom et metallhode.
- Metallsplinter fra drillbladet kan føre til personskade på grunn av det høye dreiemomentet.
36) Hvis enheten oppbevares hengende i en krok må ingen skarpe verktøy være festet i den, fordi dette kan føre til personskade.
37) Ikke bruk flere batteripakker fortløpende.
38) Ikke start enheten plutselig.
39) Sørg for at strømkontakten sitter slik den skal.
- Hvis den ikke sitter helt i kan det føre til elektrisk støt eller brannfare som en følge av generert varme. Ikke bruk ødelagte eller løse kontakter.
40) Fjern støv og liknende fra strømkontakter regelmessig.
- Hvis støv eller liknende samler seg i en kontakt, kan det føre til dårlig isolasjon på grunn av fukt og liknende. Ta ut kontakten og tørk med en tørr klut.
41) Hvis du oppdager unormal lyd, lukt eller at varme produseres av laderen under lading, ta strømkontakten ut av kontakten umiddelbart. Koble fra batteripakken og be om service og reparasjon fra utsalgsstedet.
42) Kontroller laderen med jevne mellomrom for å se om støv har samlet seg i ventiler og kontroller at kjøleviften roterer under lading. Lading uten å sikre tilstrekkelig kjøling kan føre til røyk, antennelse og eksplosjon.
43) Ikke lad eller bruk verktøyet på steder med brennbare væsker eller gasser.
- Dette kan resultere i varme, røyk, anten nelse eller eksplosjon.
44) Ikke fjern strømkontakten fra kontakten med våte hender.
- Dette kan føre til elektrisk støt.
- Hvis det ikke gjøres kan det føre til elek trisk støt, eller kortslutning og brann som en følge av dårlig isolering.
46) Bruk en egnet kontakt til strømkontakten.
47) Ikke endre strømkontakten.
48) Hold enheten rolig, og unngå veiving under bruk.
Hvis du ikke retter deg etter dette, kan det resultere i personskader.
49) Fest arbeidsemnet godt.
Hvis dette ikke gjøres, kan det føre til at arbeidsemnet beveger seg uten at det var meningen, noe som kan resultere i personskader.
For sikkerhets skyld må du bruke en festeanordning, som for eksempel en skruestikke.
50) Ikke bruk LED-lyset som lommelykt. Siden det ikke gir tilstrekkelig stor lysstyrke, kan det være fare for ulykke hvis du beveger deg rundt i mørket med LED-lyset som lyskilde.
51) Ikke bruk hansker (f.eks. arbeidshansker) når du bruker verktøyet, de kan feste seg i drillen og føre til skade. De kan sette seg fast i den roterende delen av drillen, noe som kan medføre personskader.
52) Ikke gjør brå bevegelser når du bruker en krok. Det kan resultere i skader hvis enheten faller ned.
53) Når du bruker verktøyet, må du ikke la den roterende delen av drillen eller kapp komme nær kroppen din (eller kroppsde- ler). Bit-et kan løsne eller brekke uten forvarsel, eller kapp kan komme i kontakt med kroppen din, noe som kan føre til personskade. Spisse verktøy som drillbits skal skiftes ut med jevne mellomrom.
| Symbol Betydning | |
| V | Volt |
| --- | Likestrøm |
| n_0 | Hastighet uten belastning |
| ... min^-1 | Omdreininger eller vekselgang per minutt |
| Ah | Elektrisk kapasitet av batteripakke |
 | Les bruksanvisningen før bruk. |
 | For kun bruk inne i huset. |
ADVERSEL:
- Ikke bruk andre enn Panasonic batteripak ker som er laget for bruk med dette oppladbare verktøyet.
- Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
- Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
- Ikke la metallobjekter berøre polene på batteriet.
- Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvaren-de metallobjekter.
- Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel vedsiden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
- Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.
- Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.
- Følg disse instruksjonene når du håndterer oppladbare, elektriske verktøy (verktøyet selv/batteripakke/lader), for å forhindre at lekkasje, overoppheting, røykansamling, brann og brudd oppstår.
- Ikke la spon eller støv fra materialer falle på batteripakken.
- Ved oppbevaring, fjern alt materialspon og støv fra batteripakken, og plasser batteripakken separat fra metallgjenstander (skruer, spikre osv.) når den oppbevares i verktøykassen.
- Ikke håndter det oppladbare, elektriske verktøyet på følgende måte.
(Det er fare for røykansamling, brann og brudd) - Bruk eller etterlating på steder som er utsatt for regn eller fuktighet
- Bruk under vann
II. MONTERING
MERK:
Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).
Montere eller demontere en bit
- Få fast tak i kragen av hurtigkoplingschuck og trekk den ut.
- Sett biten inn i chucken. La kragen slippe ut.
- Kragen vil returnere til sin opprinnelige posisjon när den slippes.
- Trekk i biten for å være sikker på at det ikke løsner.
- For å fjerne biten skal først klagen trekkes ut på samme måte og fjern deretter biten.
FORSIKTIG:
Dersom kragen ikke går tilbake til sin opprinnelige posisjon eller dersom biten kommer ut når du trekker i den, er ikke biten skikkelig festet. Kontroller at biten er skikkelig festet før du tar i bruk maskinen.
Bruk 6,35 mm sekskantet biter.
For å få biten forsvarlig låst, bruk kun sekskan- tet biter med 9,5 mm tirette. [Fig.1]
Montering eller demontering Hylse [Fig.2]
- Montering av hylse
Fest hylser ved justere hullet med ballspaken på den kvadratiske kjøredelen.
Forsikre deg om at hylsen er koplet fast til hoveddelen. - Demontering av hylster Trekk av hylsteret.
MERK:
Hold maskinen over frysepunktet (0°C) når du monterer eller demonterer hylser på den kvadratiske kjøredelen på hoveddelen. Gummiputa innebygd i den kvadratiske kjøredelen for å skyve opp kula vil bli for hard under frysepunkt. Dette krever ekstra krefter for demontering og påmontering av hylser.
Montere eller demontere batteripakken
-
For å feste batteripakken: [Fig.3]
Rett inn de markerte innrettingsmerkene og sett på batteripakken.
Skyv batteripakken inntil den sitter på plass. -
For å fjerne batteripakken: [Fig.3] Trykk på knappen og skyv batteripakken framover.
III. BETJENING
ADVERSEL!
- Ikke pust inn eventuell røyk som kommer fra verktøyet eller batteriet fordi den kan være helseskadelig.
[Hoveddel]
FORSIKTIG
- Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås).
MERK:
Bruk forsiktighet for å sørge for at ingen gjenstander kommer i kontakt med verktøyets utløsningsbryter. Hvis et objekt kommer i kontakt med verktøyets utløsningsbryter, selv mens Forover/Revers-bryteren er i midtposisjon (låst), kan en liten mengde elektrisk strøm fortsette, hvilket kan forårsake en uvanlig stor utladning fra batteripakken og dermed batterisvikt.
Bruk av forover-/bakoverbryter [Fig.4]
- Skyv retningshendelen i stilling for rotasjon forover eller revers. Kontroller retningen på bryteren før bruk.
- Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
- Farten vil øke ved å trykke på utløseren. Verktøyet stanses umiddelbart når utløseren slippes opp.
- Ved bruk med et apparat, lås bryteren ved å sentrere bryteren.
MERK:
∅k farten ved å trykke bryteren inn.
FORSIKTIG:
Når verktøyet betjenes med bryteren kan det være en kort forsinkelse for rotasjon starter. Dette signaliserer ikke en feil.
* Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en batteri-pakke eller etter at verktøyet ikke er brukt på minst 1 minutt (eller minst 5 minutter når LED er på). Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk.
Bytte feste av beltekroken [Fig.5]
Beltekroken kan festes på begge sider av enheten.
- Fjerning av festekrok
(1) Fjern skruen.
(2) Dra ut festekroken.
- Montering av festekrok på den andre siden
(1) Sett inn festekroken på den andre siden.
(2) Stram skruen skikkelig slik at den er festet ordentlig.
![PANASONIC EY75A8 - Bytte feste av beltekroken [Fig.5] - 1](/content/2026/03/454750/images/34f215c4d6c636106cc7eb5560e0951fdce9384bb2af3ffa83cf8ab02f241cf2.jpg)
ADVERSEL!
- Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. Dersom beltekroken ikke er skikkelig festet til hovedenheten kan kroken løsne, og enheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade.
- Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner de er løse, stram dem igjen.
- Pass på å feste beltekroken fast og skikke lig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade.
- Når hovedenheten holdes av beltekroken må du ikke hoppe eller springe rundt med maskinen. Dette kan føre til at kroken hektes av, og at enheten dermed kan falle av. Dette kan føre til en ulykke eller en skade.
- Så lenge enheten er hektet på buksebeltet med beltekroken må du ikke montere biter på enheten.
[EY75A7]
- Valg av slagkraft blant 4 moduser (Hard, Selv-drillende skrue, Myk, Medium). Trykk på slagkraft-knappen for å stille inn. Modusen endres til Hard, Selv-drillende skrue, Myk eller Medium hver gang knappen trykkes.
[EY75A8]
- Valg av slagkraft blant 3 moduser (Hard, Myk, Medium). Trykk på slagkraft-knappen for å stille inn. Modusen endres til Hard, Myk eller Medium hver gang knappen trykkes.
| Hard[IMAGE]EY75A7:0 – 2500 opmog0 – 3100 slag/min.EY75A8:0 – 2300 opmog0 – 3400 slag/min.. | Jobber som krever høyt dreiemoment hvor det ikke er mulighet for å ødelegge skrue eller skruehode.* Feste større bolter (M8 eller større)* Feste lange treskruer |
| Medium[IMAGE]EY75A7:0 – 1450 opmog0 – 2900 slag/min.EY75A8:0 – 1500 opmog0 – 2900 slag/min. | Jobber som krever middels dreiemoment og minimering av mulighet for å ødelegge skrue, skruehode eller bit.* Feste mindre bolter (som M6) |
Valg av slagstyrketype
Fra fabrikken er slagstyrken stilt til "hard".
Myk
EY75A7:
0 - 950 opm
og
0 – 1900 slag/min.
EY75A8:
0 - 1000 opm
og
0 - 1900 slag/min.
- Jobber som krever begrenset dreiemoment og eliminering av mulighet for å ødelegge skrue, skruehode eller bit.
- Jobber som krever minimal skade på ferdig utvendig overflate.
* Feste mindre bolter (M6 eller mindre)
* Feste i plastikk
* Installere gipsvegg
* slag/min. = Slag per minutt
Bare for EY75A7
Selvborende skrue
og
0 - 1200 slag/min.
• Jobber som krever jevn finish med selvborende skrue.
(dia. 4 mm x 15 mm eller mindre)
(Automatisk modu- sendring starter fra Hard modus til tregere rpm før jevn finish)
* slag/min. = Slag per minutt
Unngå å trykke inn bryteren flere ganger når bolter og skruer er godt festet.
Hvis dette ikke overholdes kan det føre til at starten på rotasjonen forsinkes, eller at slagstyrkemodusdisplayet blinker og hindrer at rotasjonen starter for å beskytte den elektriske kretsen.
LED-Lys
Trykk på lysknappen og still inn lystilstanden.
Lyser
Lyser ved å trykke på knapp.
Lyset skrur seg av när verktøyet ikke har vært i bruk på mer enn fem minutter, eller etter batteripakken festes.
Trykk inn utløserbryteren, og operer verktøyet én gang.
Sammenhengende utløser
Lyset trekker svært lite strøm, og vil ikke påvirke ytelsen eller batterikapasiteten nevneverdig.
FORSIKTIG:
- Det innbygde LED-lyset er laget for midlertidig belysning av et mindre arbeidsområde.
- Bruk ikke LED-lyset som en erstattning for en lommelykt fordi det ikke gir nok lys.
FORSIKTIG: IKKE SE INN I LYSSTRÅLEN.
Bruk av kontroller eller justeringer eller prosessytelse annet enn de som er spesifisert herved kan føre til at man blir utsatt for farlig stråling.
Varsel om overoppheting
Av (normalt arbeid)
Viser at arbeidet ble avbrutt pga. overopphe- ting av batteriet.
For å beskytte motoren eller batteriet, pass på følgende när dette arbeidet utføres.
- Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke.
Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke när denne funksjonen er aktiv. - Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket er verktøyet er klart til bruk igjen.
- Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
- Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktivert gjentatte ganger.
- Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.
Ytelsen til EY9L42 svekkes betraktelig ved 10°C og lavere temperatur på grunn av driftsforholdene og andre faktorer.
Batterinivåindikator
Trykk på batterinivåknappen.
Batterinivåindikatoren viser batterinivå i tre stadier mens du trykker på knappen.
Indikatoren vil ikke vise batterinivået i følgende tilfeller, selv om knappen trykkes.
• Hovedenheten er skrudd av.
• Rett etter batteripakken festes
- Hovedenheten eller batterinivåknappen ikke er i løpet av omtrent fem minutter.
Trykk på batterinivåknappen igjen etter å ha trykket ned utløserbryteren.
- Hvis batteritemperaturen er høy, stans operasjonen og vent til batteritemperaturen er lav.
| Indikator Batteristatus | ||
 | Tre lamper lyser | Tilstrekkelig ladet |
 | To lamper lyser | Omtrent 60 % gjenværende |
 | Én lampe lyser | Batterinivå lavt. Må lades snart |
 | Tre lamper blinker | TomMå lades umid-delbart |
Indikator for batterinivå er kun veiledende. Indikasjonen kan endres ut ifra batteriforhold eller omgivelsestemperatur.
Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteri-beskyttelsesfunksjon innebygd i verktøyet for å hinder fullstendig utlading av batteripakken.
[Batteripakke]
For riktig bruk av batteripakke [Fig.6]
- Oppladbare batterier har en begrenset levetid.
- Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
- Forsikre deg om arbeidsrommet er godt ventilert under bruk av batteripakken.
For trygg og sikker bruk
- Batteripakken skal installeres i henhold til en to-trinns sikkerhetsforanstaltning. Sørg for at batteripakken er korrekt installert I hovedenheten før bruk.
- Dersom batteripakken ikke er koblet til korrekt når bryteren er slått på, vil varsellampen for overoppheting og varsellampen for lavt batteri blinke for å indikere at sikker bruk ikke er mulig, og hovedenheten vil ikke rotere som normalt. Koble til batteripakken i verktøyets enhet inntil den røde eller gule etiketten forsvinner.
- Bare bruk oppladbare batteripakker ment for oppladbare verktøy fra Panasonic. Ikke gjør noen endringer på batteripakker (inkludert demontering av batteripakken og utskiftede deler).
- Ikke bruk ødelagte batteripakker. Det er fare for generering av varme, antennelse og eksplosjon.
- Hvis batteripakken lekker væske skal all bruk stanses. Holde den unna åpne flammer og ta den med tilbake til butikken umiddelbart.
- Fest batteripakken ved å skyve frem til de gule og røde etikettene ikke lenger er synlige, og kontroller at bryteren holder seg der.
- Hvis det ikke gjøres kan det føre til svært høy varme.
- Brukstemperaturen for lithium-ion-batteripak ker er 0 til 40 grader.
- Bruk av batteripakker som holder under 0 grader, som i kalde nordlige områder, kan føre til at enheten ikke fungere som den skal. I slike tilfeller bør batteripakken være på et sted som holder 10 eller flere grader i én time før bruk, og enheten bør bare brukes etter at batteripakken er varmet opp.
[Batterilader]
Lading
FORŠIKTIG:
1) Dersom temperaturen til batteripakken faller til under -10^ ( 14^ ), vil oppladningen stanse automatisk for å forhindre forringelse av batteriet.
2) Temperaturen må være mellom 0°C (32°F) og 40°C (104°F).
Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.
3) Bruk laderen ved temperaturer på mellom 0°C og 40°C, og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15°C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.)
4) Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.
5) Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
6) Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.
7) For å forhindre brann eller skade på laderen.
- Ikke dekk til ventilasjonshullene på lade ren og batteripakken.
- Trekk laderen ut av kontakten när den ikke er i bruk.
8) Laderen skal oppbevares mellom 0 og 40 grader, og lad batteripakken i en temperatur som er i nærheten av oppbevaringstemperaturen.
- Hvis batteripakken lades i en temperatur under 0 grader, vil den fulladede batteripakken gi omtrent 50 % av normal kapasitet. Start ladingen etter én time eller mer i beskrevet temperatur.
9) Ikke lad på et sted med dårlig ventilasjon.
10) Batteripakken eller laderen må ikke tildekkes, f.eks. med en klut eller liknende, mens ladingen pågår.
MERK:
Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.
Hvordan lade
- Laderen tilkobles nettstrøm.
MERK:
1 Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.
MERK:
Ikke alle batteripakkene viser justeringsmerket (Q) (på side 2).
2 Skyv batteriet forover i retning som pilen viser. [Fig.7]
- Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger auto matikk I ladeelektronikken for å forhindre overlading.
- Lading vil ikke starte hvis batteriet er for varmt (for eksempel rett etter tunge belastninger) Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.
- Ladelampen (grønn) vil blinke sakte när batteriet er ladet opp ca. 80 %.
- Når ladingen er ferdig, slår den grønne ladelampen seg av.
- Hvis temperaturen til batteripakken er 0 °C eller mindre, tar det lenger tid å lade batteripakken helt opp enn standard ladetid. Selv när batteriet er helt oppladet, vil det ha omtrent 50 % av effekten til et fullt oppladet batteri ved normal driftstemperatur.
- Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
- Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.
- Fjern batteripakken mens utløserknappen for batteripakke holdes oppe. [Fig.7]
NO
LAMPEINDIKATORER
other
| Category | Description | | -------- | ----------- | | (Grønn) (Oransje) | Ladingen er ferdig. (Ladet helt opp) | | (Grønn) (Oransje) | Batteriet er oppladet ca. 80%. | | (Grønn) (Oransje) | Lading pågår. | | (Grønn) (Oransje) | Laderen koples til vekselstrømskontakten. Klar til lading. | | (Grønn) (Oransje) | LadestatuslampeDet lyser grønt (til venstre) og oransjegult (til høyre). | | (Grønn) (Oransje) | Batteripakke er avkjølt.Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet. | | (Grønn) (Oransje) | Batteripakken er varm.Ladingen vil starte når batteripakkens temperatur synker. Dersom temperaturen på batteripakken er -10°C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger. | | (Grønn) (Oransje) | Lading ikke mulig. Tett av støv eller feil med batteripakken. | | Slått av Lyser | Blink |Resirkulering av batteri
LEGG MERKE TIL:
For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.
Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.
Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.
[For forretningsdrivende brukere i EU]
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.
(Informasjon om håndtering i land utenfor EU)
Disse symbolene gjelder bare innenfor EU. ∅nsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.
IV. VEDLIKEHOLD
- Bruk kun en tørr, myk klut til å tørke av en heten.
Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring. - Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du opplever problemer ved bruk av verktøyet, vennligst ta kontakt med ditt nærmeste service senter.
V. VALGFRITT TILLEGGSUTSTYR
- Bruk kun egnede bitsstørrelser.
- Panasonic original valgfritt hurtigskif tet kjoks (EY9HX131E).
Kjoksstørrelse: 6,35 mm sekskantet
EY9HX131E
FORSIKTIG:
Ikke bruk enheten til å drille hull i treverk og metall.
VI. TILLEGG
ST∅RSTE ANBEFALTE KAPASITETER
| Model Nr. EY75A7 EY75A8 | |||
| Skrutrekking | Treskrue Φ 3,5 mm – | Φ 9,5 mm | — |
| Selvborende skrue Φ | 3,5 mm – Φ 6 mm | ||
| Feste skruer | Standard skrue M6 – | M16 M10 – M20 | |
| Skruer med høystrekkfasthet | M6 – M12 M10 – M16 | ||
GARANTIVEDLEGG
- Kollaps og skader som skyldes jevn bruk over lengre tid (f.eks. fabrikkarbeid på samlebåndet osv.) faller utenfor garantien.
- Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du opplever problemer ved bruk av verktøyet, vennligst ta kontakt med ditt nærmeste service senter.
VII. SPESIFIKASJONER
MERK: Vekt indikasjon
Større enn eller lik 1 kg: indikert ved 0,05 kg.
Mindre enn 1 kg: indikert ved 0,01 kg.
HOVEDENHET
| Model Nr. EY75A7 EY75A8 | |||||
| Motorspenning 14,4 V DC 18 V DC 14,4 V DC 18 V DC | |||||
| Hastighet uten belastning[ min^-1 (rpm)] | Myk modus | 0 – 950 0 – 1000 | |||
| Middels slagstyrke | 0 – 1450 0 – 1500 | ||||
| Hard modus | 0 – 2500 0 – 2300 | 0 – 2500 | |||
| Selvborende skrue-modus | 0 – 2500 — | ||||
| Maksimalt dreiemoment 155 N·m | (15,8 kgf·m) | 160 N·m(16,3 kgf·m) | 260 N·m(26,5kgf·m) | 280 N·m(28,6 kgf·m) | |
| Slag per minutt[ min^-1 (ipm)] | Myk modus | 0 – 1900 | |||
| Middels slagstyrke | 0 – 2900 | ||||
| Hard modus | 0 – 3100 0 – 3400 | 0 – 3600 | |||
| Selvborende skrue-modus | 0 – 1200 — | ||||
| Total lengde 118 mm | 143 mm | ||||
| VektMed batteripak-ke: | EY9L45 | 1,55 kg | — | 1,65 kg | — |
| EY9L50 | — | 1,70 kg | — | 1,80 kg | |
| EY9L51 | — | 1,70 kg | — | 1,80 kg | |
| EY9L52 | — | 1,45 kg | — | 1,55 kg | |
| EY9L53 | — | 1,50 kg | — | 1,60 kg | |
| EY9L54 | — | 1,70 kg | — | 1,80 kg | |
| Støy, Vibrasjon | Se det medfølgende arket | ||||
