EY75A8 - Csavarozó PANASONIC - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen EY75A8 PANASONIC PDF formátumban.
| Márka | Panasonic |
| Modell | EY75A8 |
| Terméktípus | Vezeték nélküli ütvecsavarozó |
| Tápellátás | Li-ion akkumulátor 18 V DC |
| Üresjárati fordulatszám (lágy mód) | 0 – 1000 ford/perc |
| Üresjárati fordulatszám (közepes mód) | 0 – 1500 ford/perc |
| Üresjárati fordulatszám (kemény mód) | 0 – 2300 ford/perc |
| Ütésszám (lágy mód) | 0 – 1900 ütés/perc |
| Ütésszám (közepes mód) | 0 – 2900 ütés/perc |
| Ütésszám (kemény mód) | 0 – 3400 ütés/perc |
| Maximális nyomaték | 280 Nm (28,6 kgf·m) |
| Teljes hossz | 143 mm |
| Súly (EY9L54 akkumulátorral) | 1,80 kg |
| Csavarozási kapacitás (facsavar) | 9,5 mm-ig |
| Csavarozási kapacitás (standard csavarok) | M10 – M20 |
| Tokmány | Hatszög 6,35 mm (gyorscserélős) |
| Biztonság | Kapcsolóreteszelés, motor/akkumulátor túlmelegedés elleni védelem |
| Karbantartás | Száraz ruhával tisztítani, ne használjon vizet vagy oldószert |
| Pótalkatrészek | Akkumulátorok, töltő, opcionális tokmány EY9HX131E |
| Garancia | Kiegészítő garancia elérhető, kivéve intenzív hosszú távú használat |
Gyakran ismételt kérdések - EY75A8 PANASONIC
Felhasználói kérdések a következőről EY75A8 PANASONIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét EY75A8 - PANASONIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. EY75A8 márka PANASONIC.
HASZNÁLATI ÚTMUTATÓ EY75A8 PANASONIC
Akkumulátoros ütvecsavarozó / Akkumulátoros ütőcsavarkulcs
A készülék használata előtt olvassa el ezeket az utasításokat, és örizze meg a jelen útmutatót a későbbi használat céljából.
Az akkumulátoregy- ség fedele
Címke (piros vagy sárga)
Akkumulátoregység kioldógombja
Az eredeti használati utasítás nyelve: angol Az eredeti használati utasítás fordítása: egyéb nyelvek
Használat előtt olvassa el a „Biztonsági utasítások” c. füzetet és a következő tudni-valókat.

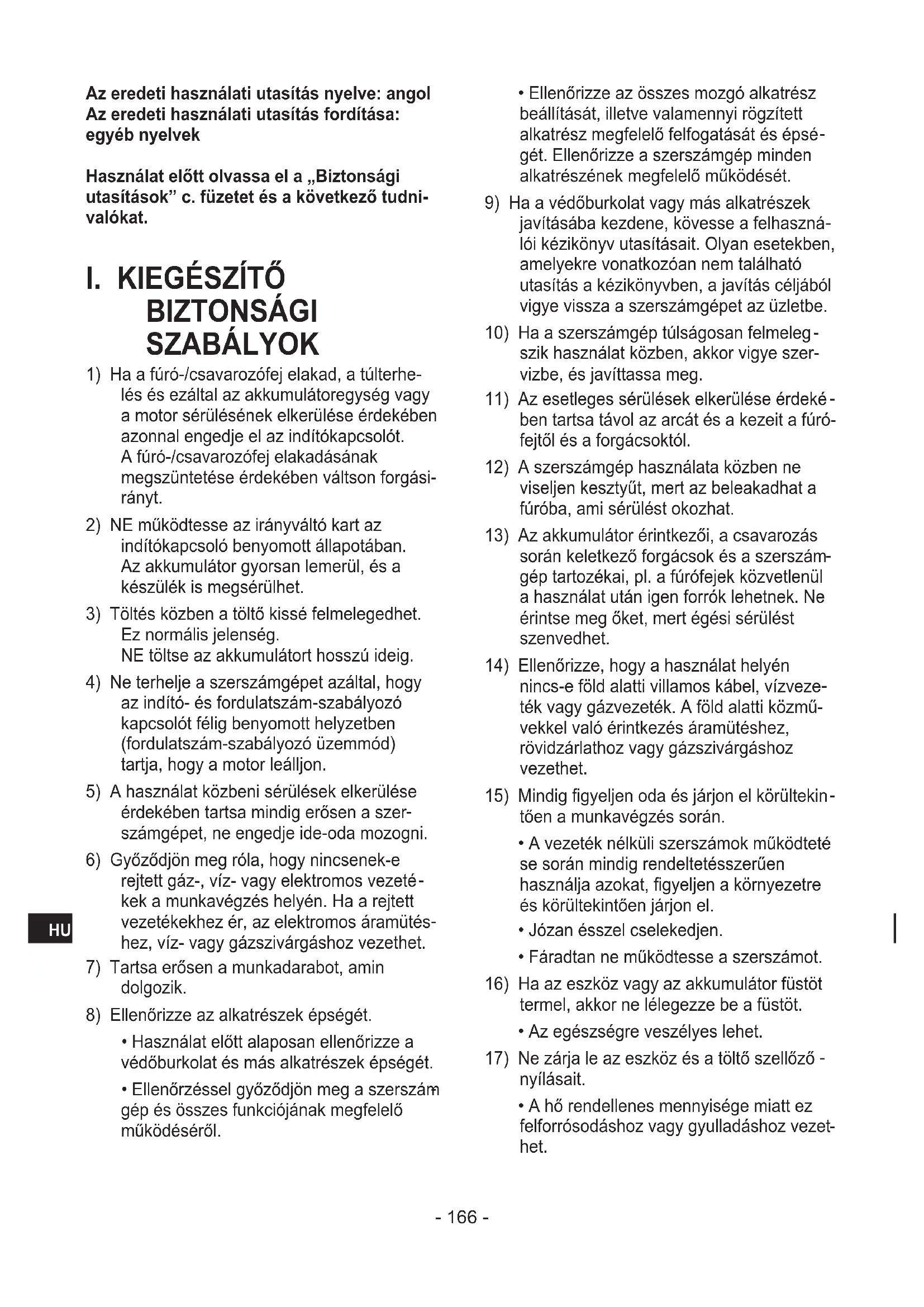

I. KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK
1) Ha a fúró-/csavarozófej elakad, a túlterhelés és ezáltal az akkumulátoregység vagy a motor sérülésének elkerülése érdekében azonnal engedje el az indítókapcsolót. A fúró-/csavarozófej elakadásának megszüntetése érdekében váltson forgásirányt.
2) NE működtesse az irányváltó kart az indítókapcsoló benyomott állapotában. Az akkumulátor gyorsan lemerül, és a készülék is megsérülhet.
3) Töltés közben a töltő kissé felmelegedhet.
Ez normális jelenség.
NE töltse az akkumulátort hosszú ideig.
4) Ne terhelje a szerszámgépet azáltal, hogy az indító- és fordulatszám-szabályozó kapcsolót félig benyomott helyzetben (fordulatszám-szabályozó üzemmód) tartja, hogy a motor leálljon.
5) A használat közbeni sérülések elkerülése érdekében tartsa mindig erősen a szerszámgépet, ne engedje ide-oda mozogni.
6) Győződjön meg róla, hogy nincsenek-e rejtett gáz-, víz- vagy elektromos vezetékek a munkavégzés helyén. Ha a rejtett vezetékekhez ér, az elektromos áramütéshez, víz- vagy gázszivárgáshoz vezethet.
7) Tartsa erösen a munkadarabot, amin dolgozik.
8) Ellenőrizze az alkatrészek épségét.
- Használat előtt alaposan ellenőrizze a védőburkolat és más alkatrészek épségét.
- Ellenőrzéssel győződjön meg a szerszám gép és összes funkciójának megfelelő működéséről.
- Ellenőrizze az összes mozgó alkatrész beállítását, illetve valamennyi rögzített alkatrész megfelelő felfogatását és épségét. Ellenőrizze a szerszámgép minden alkatrészének megfelelő működését.
9) Ha a védőburkolat vagy más alkatrészek javításába kezdene, kövesse a felhasználói kézikönyv utasításait. Olyan esetekben, amelyekre vonatkozóan nem található utasítás a kézikönyvben, a javítás céljából vigye vissza a szerszámgépet az üzletbe.
10) Ha a szerszámgép túlságosan felmelegszik használat közben, akkor vigye szervizbe, és javíttassa meg.
11) Az esetleges sérülések elkerülése érdekében tartsa távol az arcát és a kezeit a fúrófejtől és a forgácsoktól.
12) A szerszámgép használata közben ne viseljen kesztyűt, mert az beleakadhat a fúróba, ami sérülést okozhat.
13) Az akkumulátor érintkezői, a csavarozás során keletkező forgácsok és a szerszámgép tartozékai, pl. a fúrófejek közvetlenül a használat után igen forrók lehetnek. Ne érintse meg őket, mert égési sérülést szenvedhet.
14) Ellenőrizze, hogy a használat helyén nincs-e föld alatti villamos kábel, vízvezeték vagy gázvezeték. A föld alatti közművekkel való érintkezés áramütéshez, rövidzárlathoz vagy gázszivárgáshoz vezethet.
15) Mindig figyeljen oda és járjon el körültekin- tően a munkavégzés során.
- A vezeték nélküli szerszámok működteté se során mindig rendeltetésszerűen használja azokat, figyeljen a környezetre és körültekintően járjon el.
- Józan ésszel cselekedjen.
- Fáradtan ne működtesse a szerszámot.
16) Ha az eszköz vagy az akkumulátor füstöt termel, akkor ne lélegezze be a füstöt.
- Az egészségre veszélyes lehet.
17) Ne zárja le az eszköz és a töltő szellőző - nyílásait.
- A hő rendellenes mennyisége miatt ez felforrósodáshoz vagy gyulladáshoz vezethet.
18) Az eszköz és a töltő szellőzőnyílásaiból kiáramló hő közvetlenül ne érje a bőrt.
19) Ne módosítsa, ne szerelje szét és ne javítsa az eszközt.
- Ez tüzet vagy áramütést okozhat. Javítás céljából forduljon a vásárlás helyéhez vagy a Panasonic ügyfélszolgálatához.
20) Ne használja az eszközt vagy az akkumulátort, ha idegen anyag, például olaj borítja a külsejét.
- Az eszköz vagy az akkumulátor leejtése károsodást okozhat. Idegen anyag, például olaj, bejutása túlmelegedést, gyulladást vagy robbanást okoz.
21) A hegyes szerszámokat, például a fúrószárakat, rendszeresen cserélni kell.
22) Használat előtt ellenőrizze, hogy az eszköz, az akkumulátor, a töltő, a szerszá- mok és egyéb alkatrészek sérülésmente- sek és megfelelően müködnek.
- Ennek elmulasztása a károsodás miatt sérülést okozhat.
23) A szerszámokat, például a fúrószárakat és tartozékokat, a felhasználói kézikönyv előírásai szerint csatlakoztassa.
- Ennek elmulasztása a a meglazuló szerszámok miatt sérülést okozhat.
24) Ha magasan dolgozik, akkor ügyeljen arra, hogy senki ne tartózkodjon a munkaterület alatt.
- Ennek elmulasztása az anyagok vagy az eszköz leesése miatt bekövetkező balesetet okozhat.
25) Ne használja az eszközt olyan helyiségben, ahol nagy mennyiségű gyúlékony folyadékok, gáz vagy por van jelen.
26) Ügyeljen arra, hogy teste ne érintkezzen földelt elemekkel, például fémcsövekkel, vagy fütőkészülékek, mikrohullámú sütők, hűtőszekrények házával.
27) Ne használja az eszközt a felhasználói kézikönyv és a biztonsági irányelvek elolvasása, és a töltő és működésének megismerése nélkül.
28) Legyen felkészült és dolgozzon körültekin-tően.
29) Munkavégzés közben viseljen biztonsági felszereléseket, például védőszemüveget, és szükség szerint porvédő maszkot, csúszásmentes munkavédelmi lábbelit, sisakot és fülvédőt.
30) Korrodáló gázok jelenlétében ne használja.
31) Ügyeljen rá, hogy ez a szerszám mindig jó üzemállapotban legyen, mivel nem kell csatlakoztatni villamos dugaljhoz.
32) Ha a behajtószár vagy fúrószár elakad, akkor azonnal oldja ki a kapcsolót az akkumulátor vagy a motor túlterhelés okozta károsodásának elkerülése érdekében. Forgásirány-váltással meglazítható a beszorult szár.
33) Fúrószárak vagy tartozékok cseréje vagy tárolás során ügyeljen rá, hogy az Előre/Hátra kart a reteszelt állásba kapcsolja és az akkumulátort kivegye. Ennek elmulasztása váratlan működést és sérülést okozhat.
34) Az eszközt ne tárolja 50 fok feletti hőmér-
sékleten.
- Ez rendellenes működést okozhat.
35) Ne használja fémfuraton keresztül.
- Ez sérülést okozhat a fém fúrószárnak a nagy nyomaték miatt történő elpattanása miatt.
36) Ha az eszközt kampóra akasztva tárolja, akkor ne maradjon benne éles szerszám, mert az sérülést okozhat.
37) Ne használjon egymást követően több akkumulátort.
38) Kerülje az eszköz hirtelen indítását.
39) Ellenőrizze, hogy a hálózati csatlakozó teljes mértékben be legyen dugaszolva.
- A részleges bedugaszolás áramütéshez vezethet vagy a hötermelődés miatt tüzet okozhat. Ne használjon sérült villásdugókat vagy meglazult dugaszoló aljzatokat.
40) A hálózati dugókból rendszeresen távolít-sa el a port és egyéb szennyeződéseket.
- Ha a dugón por gyűlik össze, akkor az elégtelen szigetelés és a nedvesség miatt tűz keletkezhet. Húzza ki a dugót és száraz ronggyal törölje át.
41) Ha töltés során a töltő szokatlan hangot, szagot vagy hömennyiséget ad, akkor azonnal húzza ki a hálózati dugóját az aljzatból, vegye ki az akkumulátort és kérjen felülvizsgálatot vagy javítást a vásárlás helyén.
42) Rendszeresen ellenőrizze a töltöt, hogy a szellőzőnyílásokban nem gyült-e fel por és a hűtőventilátor forog-e töltés közben. A megfelelő hűtés nélkül történő további töltés füstöt, gyulladást és robbanást eredményezhet.
43) Ne használja a szerszámot és ne töltse gyúlékony folyadékokat vagy gázokat tartalmazó helyen.
- Ez hő, füst keletkezéséhez, és gyulladás hoz, vagy robbanáshoz vezethet.
44) Nedves kézzel ne húzza ki a hálózati dugót az aljzatból.
- Ez áramütést okozhat.
45) A hálózati dugót akkor húzza ki az aljzatból, ha az eszköz nincs használatban.
- Ennek elmulasztása a gyenge szigetelés miatt áramütést vagy rövidzárt és tüzet okozhat.
46) A hálózati dugóhoz megfelelő hálózati aljzatot használjon.
47) Ne módosítsa a hálózati dugót.
48) Tartsa stabilan az eszközt, és ne lengesse használat közben.
Ellenkező esetben fennáll a sérülés veszélye.
49) Rögzítse biztonságosan a helyére a feldol gozni kívánt munkadarabot.
Ennek elmulasztása a munkadarab akaratlan mozgását okozhatja, mely sérüléshez vezethet.
A biztonság megőrzése érdekében használjon valami rögzítőeszközt, például szorítót vagy satut.
50) Ne használja a LED-lámpát zseblámpaként.
Mivel ez nem biztosít elegendő fényerőt, a sötét helyeken való mozgás, LED-lámpá-val történő világítás mellett balesethez vezethet.
51) A szerszám használata közben ne viseljen kesztyűt, például munkás kesztyűt, mert a fúró elkaphatja. A fúró forgórésze bekaphatja, ami sérüléshez vezethet.
52) A kampó használata közben ne tegyen heves mozdulatokat. Ez az eszköz leesése miatt bekövetkező károsodást okozhat.
53) Használat közben ne engedje, hogy a fúró forgórészei vagy forgács kerüljön a teste vagy testrészei közelébe. A fúrófej kilazulhat vagy váratlanul eltörhet, vagy a forgács érintkezésbe kerülhet testével, ami sérüléshez vezethet. Az olyan hegyes szerszámokat, mint a fúrófej, rendszeresen ki kell cserélni.
| Szimbólum Jelentés | |
 | Volt |
 | Egyenáram |
 | Üresjárati fordulatszám |
 | Percenkénti fordulat-vagy rezgésszám |
 | Az akkumulátoregység elektromos kapacitása |
  | Használat előtt olvassa el a kezelési utasítást. |
 | A szerszámgép csak zárt térben használható. |
FIGYELMEZTETÉS
- Ehhez az újratölthető szerszámgéphez kizárólag a hozzá tervezett Panasonic akkumulátoregységek használhatók, más gyártmány használata tilos.
- A Panasonic semmilyen felelősséget sem vállal az újrahasznosított vagy nem eredeti akkumulátoregységek használatából eredő károkért vagy balesetekért.
- Az akkumulátoregységet ne dobja tüzbe, és ne tegye ki intenzív hőhatásnak.
- Ne engedje, hogy fémtárgyak érjenek az akkumulátoregység érintkezőihez.
- Ne szállítsa vagy tárolja az akkumulátó regységet szegekkel vagy hasonló fémtárgyakkal együtt.
- Ne töltse az akkumulátoregységet magas hőmérsékletű helyen, pl. tűzhöz közel vagy közvetlen napsugárzásnak kitéve. Ellenkező esetben az akkumulátor túlhevülhet, tűzet foghat vagy felrobbanhat.
- Miután eltávolította az akkumulátoregységet a szerszámgépről vagy a töltőről, mindig tegye vissza a fedelét. Ellenkező esetben az akku érintkezői rövidre záródhatnak, ami tűzveszélyt okoz.
FIGYELMEZTETÉS
- A tönkrement vagy sérült akkumulátoregy séget cserélje újra. A sérült akkumuláto-regység további használata hőfejlődést, tüzet vagy az akkumulátor burkolatának megrepedését okozhatja.
- A szivárgás, túlhevülés, füstképződés, tüz és megrepedés megakadályozása érdekében tartsa be az itt olvasható utasításokat a cégünk által gyártott újratölthető szerszámgépek (szerszám fő része / akkumuláto-regység / töltő) kezelése során.
- Ne engedje, hogy forgács vagy por hulljon az akkumulátoregységre.
- Tárolás esetén távolítsa el a forgácsokat és a port az akkumulátoregységről, és tárolja az akkumulátoregységet a fémtárgyaktól (csavaroktól, szegektől stb.) elkülönítve a szerszámos dobozban.
- Az újratölthető elektromos szerszámgépek kezelésekor tartsa be az alábbi tiltásokat. (Füstképződés, tűz és megrepedés veszélye áll fenn)
- Ne használja és ne hagyja öket esőnek vagy nedvességnek kitett helyeken
- Ne használja öket víz alatt
II. ÖSSZESZERELÉS
MEGJEGYZÉS:
Fúró-/csavarozófej befogása vagy eltávolítása esetén vegye le az akkumulátoregységet a szerszámgépről, vagy állítsa a kapcsolót középállásba (reteszelt helyzet).
Fúró-/csavarozófej befogása vagy eltávolítása
- Fogja meg a gyorstokmány hüvelyét, és húzza ki a fúró-csavarozó gépből.
- Helyezze be a fúró-/csavarozófejet a tokmányba. Engedje el a hüvelyt.
- A hüvely elengedés után visszatér eredeti helyzetébe.
- Húzza meg a fúró-/csavarozófejet, így ellenőrizve, hogy nem lazul-e ki.
- A fúró-/csavarozófej eltávolításához húzza ki a hüvelyt a fent leírttal azonos módon.
FIGYELEM:
Ha a hüvely nem tér vissza eredeti helyzetébe, vagy a fúró-/csavarozófej húzásra kijön, akkor a fúró-/csavarozófej rögzítése nem megfelelő. Használat előtt győződjön meg a fúró-/csavarozófej megfelelő rögzítéséről.
6,35 mm-es, hatszögszárú fúró-/csavarozófejeket használjon.
A fúró-/csavarozófej megfelelő rögzítése érdekében csak 9,5 mm-es befogási méretű, hatszögszárú fúró-/ csavarozófejeket használjon. [Fig.1]
A foglalat csatlakoztatása vagy eltávolítása [Fig.2]
-
A foglalat csatlakoztatása
Csatlakoztassa a foglalatot a furat igazítá-sához a hornyos fejen található golyórögzí-tőhöz.
Győződjön meg, hogy a foglalat szorosan csatlakozik a házhoz. -
A foglalat eltávolítása
Húzza ki a foglalatot.
MEGJEGYZÉS:
Tárolja a házat fagypont (0°C) fölött amikor foglalatokat csatlakoztat vagy távolít el a ház hornyos fejéről. A hornyos fejben levő gumipárna, amely a golyót nyomja, fagypont alatt megkeményedhet. Ez plusz erőkifejtést igényel a foglalatok csatlakoztatásakor és eltávolításakor.
Az akkumulátoregység csatlakoztatása és eltávolítása
- Az akkumulátoregység rögzítése: [Fig.3]
A megjelölt pontokat egymáshoz illesztve csatlakoztassa az akkumulátoregységet.
Csúsztassa az akkumulátoregységet a helyére, amíg be nem reteszel. - Az akkumulátoregység eltávolítása: [Fig.3
Nyomja meg a gombot, és csúsztassa előre az akkumulátoregységet.
III. KEZELÉS
FIGYELMEZTETÉS!
- Ne lélegezze be a szerszámgépből vagy az akkumulátoregységből kiáramló füstöt, mert káros lehet.
[Fő rész]
FIGYELEM
- A szerszámgép tárolása vagy szállítása során állítsa az irányváltó kart középállásba (reteszelt helyzet).
MEGJEGYZÉS:
Vigyázzon, nehogy bármi hozzáérjen a szerszámgép indítókapcsolójához. Ha bármi a szerszámgép indítókapcsolójához ér, akár az irányváltó kar középállásában is (reteszelt helyzet), akkor az elektromos áram kis mennyiségben továbbra is átfolyik a kapcsolón, ami az akkumulátoregység túlzott merüléséhez és későbbi meghibásodásához vezethet.
A kapcsoló és az irányváltó kar működése [Fig.4]
- Állítsa a kart a jobbra vagy balra forgásnak megfelelő helyzetbe. Használat előtt elle-nőrizze a kar helyzetét.
- A szerszámgép lassú elindításához enyhén nyomja be az indítókapcsolót.
- Az indítókapcsolót beljebb nyomva a fordulatszám növekszik. Az indítókapcsolót elengedve a szerszámgép azonnal leáll.
- Ha végzett a művelettel, a kart középső állásba állítva reteszelje a kapcsolót.
MEGJEGYZÉS:
Minél jobban hátrahúzza a fordulatszámszabályozós indítókapcsolót, annál nagyobb lesz a fordulatszám.
FIGYELEM:
Ha a szerszámgépet az indítókapcsoló meghúzásával működteti, akkor előfordulhat, hogy a fúró- vagy csavarozófej minimális késéssel kezd forogni. Ez nem üzemzavar jele.
* Ez a szünet a szerszámgép elektronikájának bekapcsolódásakor jelentkezik, ha az akkumulátoregység behelyezése vagy legalább 1 perces (illetve ha a LED világít, akkor legalább 5 perces) üzemszünet után először húzzák meg az indítókapcsolót. A kapcsoló második alkalommal történő működtetésekor, továbbá azt követően a forgás azonnal megindul.
Az övkampó áthelyezése a készülék másik oldalára [Fig.5]
Az övkampó a készülék mindkét oldalára felszerelhető.
- A kampó eltávolítása
(1) Távolítsa el a csavart.
(2) Húzza ki a kampót.
- A kampó felerősítése a másik oldalra
(1) Illessze be a kampót a másik oldalon.
(2) Húzza meg teljesen a csavart, hogy biztosan tartson.
![PANASONIC EY75A8 - Az övkampó áthelyezése a készülék másik oldalára [Fig.5] - 1](/content/2026/03/454750/images/8bcfebb0118ff481fdcfc06b88bdfaf90d274827dcf1bcb55a0af96c47901de9.jpg)
FIGYELMEZTETÉS!
- A csavar erős meghúzásával biztosítsa az övkampó megfelelő rögzítését a fő egységhez. Ha az övkampó nincs megfelelően rögzítve a fő egységhez, akkor leválhat róla, és a fő egység leeshet. Ez balesetet vagy sérülést okozhat.
- Rendszeresen ellenőrizze a csavar meghúzását. Ha lazának találja, húzza meg erősen.
- Az övkampót mindig szorosan és biztonságosan rögzítse a derékszíjához vagy más hevederhez. Ügyeljen rá, hogy a készülék ne csúszhasson le a szíjról. Ez balesetet vagy sérülést okozhat.
- Ha a fő egységet az övkampó tartja, akkor kerülje az ugró mozdulatokat és a futást. Ellenkező esetben a kampó kicsúszhat, és a fő egység leeshet. Ez balesetet vagy sérülést okozhat.
- Ha a gépet övkampóval a derékszíjára akasztja, akkor ne legyen fúró-/csavarozófej a tokmányban. Az éles tárgyak, pl. fúrófejek sérülést vagy balesetet okozhatnak.
Ütvefúrás és -csavarozás intenzitásának kiválasztása
A fúró-csavarozó gépet a gyárban „Erős” fokozatra állítják.
[EY75A7]
- Az ütvefúrás és -csavarozás intenzitása 4 lehetőség közül választható ki (erős, önmetsző csavar, gyenge, közepes).
A beállítás az ütvefúrás és -csavarozás intenzitásának kiválasztására szolgáló gomb megnyomásával történik. Az ütvefúrás és -csavarozás intenzitása a gomb nyomogatásával az alábbi sorrendben módosítható: erős, önmetsző csavar, gyenge, közepes.
[EY75A8]
- Az ütvefúrás és -csavarozás intenzitása 3 lehetőség közül választható ki (erős, gyenge, közepes).
A beállítás az ütvefúrás és -csavarozás intenzitásának kiválasztására szolgáló gomb megnyomásával történik. Az ütvefúrás és -csavarozás intenzitása a gomb nyomogatásával az alábbi sorrendben módosítható: erős, gyenge, közepes.
| Erős[IMAGE]EY75A7:0 – 2500 f / pés0 – 3100 ü / pEY75A8:0 – 2300 f / pés0 – 3400 ü / p | • Nagy nyomatékot igénylő munkák, amelyeknél nem fordulhat elő a csavar eltörése vagy a csavarfej elnyírása.* Nagyobb (M8-as vagynagyobb) méretű csavarok meghúzása* Hosszú facsavarok meghúzása |
| Közepes[IMAGE]EY75A7:0 – 1450 f / pés0 – 2900 ü / pEY75A8:0 – 1500 f / pés0 – 2900 ü / p | • Közepes nyomatékot igénylő munkák, továbbá a csavartörés, a csavarfej elnyírása vagy a fúró-/csavarozófej törése esélyének minimalizálása.* Kisebb átmérőjű (pl.M6-os) csavarok meghúzása |
| Gyenge[IMAGE]EY75A7:0 – 950 f / pés0 – 1900 ü / pEY75A8:0 – 1000 f / pés0 – 1900 ü / p | • Kis nyomatékot igénylő munkák, továbbá a csavartörés, a csavarfej elnyírásának vagy a fúró-/csavarozófej törésének kiküszöbölése.• A kezelt külső felületet csak minimálisan károsító munkák.* Kisebb átmérőjű (pl.M6-os vagy kisebb)csavarok meghúzása* Rögzítés műanyagban* Szárazfalazat szere-lése |
* ü / p = percenkénti ütésszám.
Csak EY75A7 esetében
Önmetsző csavar
és
0 - 1200 ü / p
- Olyan munkák, ahol az önmetsző csavart ponto-san a felület szintjébe kell betekerni, hogy ne lógjon ki onnan.
(4 mm átm. × 15 mm vagy kisebb méret) (Automatikusan váltakozó intenzitás, erőstöl a szintbe történő betekerés előtt csökkenő fordulatszámmal)
* ü / p = percenkénti ütésszám.
Ne nyomja meg ismét a kapcsolót, ha a csavarok már biztosan rögzítve vannak.
Ennek figyelmen kívül hagyása esetén előfordulhat, hogy késve indul a forgás, vagy villogni kezd az ütvefúrás és -csavarozás intenzitásának jelzőfénye, és az áramkör védelme érdekében a forgás nem is indul el.
LED-lámpa
Nyomja meg a világításkapcsoló gombot, és állítsa be, mikor kapcsoljon be a világítás.
Világít
A világítás a gomb megnyomására kapcsol be.
A lámpa kikapcsol, ha a szerszámgépet 5 percnél hosszabb ideig nem használják, illetve közvetlenül az akkumulátoregység csatlakoztatása után.
Nyomja meg az indítókapcsolót, és működtesse egyszer a szerszám-gépet.
Vezérlés az indítókapcsolóval
Az indítókapcsoló megnyomásakor világít.
Az indítókapcsolót elengedve kikapcsol.
Kikapcsolva
A lámpa nagyon kis áramot vesz fel, és nem csökkenti a szerszámgép teljesítményét vagy akkumulátorának kapacitását.
FIGYELEM:
- A beépített LED-lámpa a kis munkaterület átmeneti megvilágítására szolgál.
- Ne használja normál zseblámpa helyett, hiszen nem világít elég erősen.
FIGYELEM: NE NÉZZEN MEREVEN A FÉNYSUGÁRBA.
A kezelő- és beállítószervek jelen útmutatóban megadottaktól eltérő használata, illetve az itt leírt eljárások be nem tartása veszélyes sugárterhelést okozhat.
HU
Túlmelegedésre vonatkozó figyelmeztetés
Kikapcsolva (normál üzem)
Világít: Villog: Túlmelegedés Túlmelegedés (motor) (akkumulátor)
Azt jelzi, hogy a működés a motor vagy az akkumulátor túlmelegedése miatt leállt.
A motor vagy az akkumulátor védelme érdekében feltétlenül vegye figyelembe a következőket, mielőtt munkához lát.
- Ha a motor vagy az akkumulátor túlmeleg szik, akkor működésbe lép a védelmi funkció, és kikapcsolja a motort vagy az akkumulátort. Ha ez a funkció aktív, akkor a kezelőpanel túlmelegedésre figyelmeztető lámpája világít vagy villog.
- Ha bekapcsol a túlmelegedés elleni védelmi funkció, akkor hagyja alaposan (legalább 30 percig) lehülni a szerszámgépet. A szerszámgép akkor áll készen a használatra, ha a túlmelegedésre figyelmeztető lámpa kialudt.
- Ne használja a szerszámgépet olyan módon, ami a túlmelegedés ellen védő funkció ismételt bekapcsolását okozza.
- Ha a szerszámgépet folyamatosan nagy terheléssel vagy magas hömérsékleten (pl. nyáron) használják, akkor előfordulhat, hogy gyakran bekapcsol a túlmelegedés elleni védelmi funkció.
- Ha a szerszámgépet hidegben (pl. télen) használják, vagy a munka során gyakran leállítják, akkor előfordulhat, hogy a túlmelegedés elleni védelmi funkció nem kapcsol be. Az EY9L42 teljesítménye a munkakörülmények és más tényezők miatt 10°C vagy annál alacsonyabb hőmérsékleten jelentősen romlik.
Akkumulátor töltésjelzője
Nyomja meg az akkumulátor töltésjelzőjének gombját.
A gombot nyomva tartva az akkumulátor töltésjelzője három fokozatban jelzi az akkumulátor töltöttségét.
A gombot elengedve a töltésjelző az ütvefúrás és -csavarozás intenzitásának kijelzésére vált.
MEGJEGYZÉS:
A töltésjelző a következő esetekben a gomb megnyomásakor sem javítja az akkumulátor töltésszintjét.
• A fö egység ki van kapcsolva.
- Közvetlenül az akkumulátoregység csatlakoztatása után.
- A fő egységet vagy az akkumulátor töltésjelzőjének gombját kb. öt percig nem használták.
Az indítókapcsoló megnyomása után nyomja meg ismét az akkumulátor töltésjelzőjének gombját.
- Ha az akkumulátor hömérséklete magas, állítsa le a szerszámgépet, és várja meg, amíg az akkumulátor lehül.
| Jelzőfénysor Akkumulátor állapota | Elegendően feltöltve | |
 | 3 lámpa világít | |
 | 2 lámpa világít | Kb. 60%-ig feltöltve |
 | Egy lámpa világít | Az akkumulátor töltésszintje alacsony.Hamarosan fel kell tölteni |
 | 3 lámpa villog | Lemerült Azonnal fel kell tölteni |
Az akkumulátor töltésjelzője csak tájékoztató jellegű.
A kijelzés az akkumulátor állapotától és a környezeti hömérséklettől függően változhat.
A lítium-ion akkumulátorok túlzott (teljes) lemerülése drasztikusan csökkenti az élettartamukat. Ezt a fúró-csavarozó gépet az akkumulátoregység túlzott lemerülésének megakadályozása érdekében akkumulátorvédelmi funkcióval látták el.
[Akkumulátoregység]
Az akkumulátoregység megfelelő használatával kapcsolatos tudnivalók [Fig.6]
- Az újratölthető akkumulátorok élettartama korlátozott.
- Az optimális élettartam érdekében a lítium-ion akkumulátoregységet használat után feltöltetlen állapotban kell tárolni.
- Az akkumulátoregység használatakor ügyel jen a munkahely jó szellőzésére.
Tudnivalók a biztonságos használat érdekében
- Az akkumulátoregységet úgy tervezték, hogy a biztonság érdekében két lépésben kelljen behelyezni. Használat előtt győződjön meg arról, hogy az akkumulátoregység megfelelően csatlakozik-e a fő egységhez.
- Ha az akkumulátoregység nem elég szorosan csatlakozik a kapcsoló bekapcsolt állapotában, akkor a túlmelegedésre figyelmeztető lámpa és az akkumulátor alacsony töltésszintjére figyelmeztető lámpa villogással jelzi, hogy a szerszámgép nem használható biztonságosan, és a fő egység nem fog normálisan forogni. Az akkumulátoregységet a piros vagy a sárga címke eltűnéséig tolja be a szerszámgép fő egységébe.
- A Panasonic tölthető szerszámokhoz csak újratölthető akkumulátorokat használjon. Ne használjon módosított akkumulátorokat (és olyan akkumulátorokat sem, amelyeket szétszereltek és egyes cellákat kicseréltek).
- Ne használjon tönkrement akkumulátorokat. Hőfejlődés, gyulladás és robbanás veszélye áll fenn.
- Ha az akkumulátorból szivárog a folyadék, akkor ne használja tovább, nyílt lángtól tartsa távol és azonnal vigye vissza az üzletbe.
- Az akkumulátort úgy helyezze be, hogy a sárga és a piros címke már ne látszódjon, és ellenőrizze, hogy a ne essen ki a helyéről.
- Ezek elmulasztása felforrósodást eredmé nyezhet.
- A lítium-ion akkumulátorok felhasználási hömérséklet-tartománya 0 és 40 fok között van.
- A nulla fok alá hült akkumulátorok használa ta – például északi vidékeken – az eszköz rendellenes működését eredményezheti. Ilyen esetben használat előtt hagyja az akkumulátort legalább 10 fokos helyen legalább egy órára, majd akkor használja az eszközt, ha az akkumulátor felmelegedett.
[Akkumulátortöltő]
Töltés
FIGYELEM:
1) Ha az akkumulátoregység hömérséklete kb. -10 °C alá esik, akkor a töltés az akku károsodásának megelőzése érdekében automatikusan leáll.
2) A környezeti hőmérséklet-tartomány 0 °C és 40 °C közé esik.
Ha az akkumulátoregységet úgy használ-ják, hogy az akkumulátor hőmérséklete 0 °C alatt van, akkor előfordulhat, hogy a szerszámgép nem működik megfelelően.
3) A töltőt 0 °C és 40 °C közötti hőmérsékle - ten használja, és az akkumulátort annak saját hőmérsékletéhez hasonló hőmérsék- leten töltse. (Ne legyen 15 °C-nál nagyobb különbség az akkumulátor és a töltés helyének hőmérséklete között.)
4) Hideg (0 °C alatti hőmérsékletű) akkumu - látoregység meleg helyen történő töltése- kor tegye az akkumulátoregységet az érintett helyre, és várjon több mint egy órát, amíg felmelegszik a környezet hőmérsékletére.
5) Ha egymás után kettönél több akkumulá -toregységet tölt, akkor hütse le a töltöt.
6) Soha ne dugja ujjait az érintkezőnyílásba; ne is ezeknél fogja meg a töltőt.
7) A tüzveszély és az akkumulátortöltő sérülésének megelőzése érdekében:
- Ne takarja le a töltő és az akkumuláto regység szellőzőnyílásait.
- Válassza le a töltőt a hálózatról, ha nem használja.
8) A töltöt 0 és 40 fok közötti hőmérsékleten tárolja, és az akkumulátort a tárolási hőmérséklethez közeli hőmérsékleten töltse.
• Ha az akkumulátort 0 fok alatti hőmérsék leten tölti, akkor a teljes töltés a normál kapacitásnak csak mintegy az 50 %-át adja. A töltést legalább 1 óra elteltével, az előírt hőmérsékleten kezdje meg.
9) Rosszul szellőző helyen ne végezzen töltést.
10) Ne takarja le semmilyen ruhával vagy hasonló anyaggal az akkumulátoregységet és a töltöt, miközben a töltés folyamatban van.
MEGJEGYZÉS:
Az akkumulátoregység a vásárláskor nincs teljesen feltöltve. Használat előtt feltétlenül töltse fel az akkumulátort.
A töltés módja
- Csatlakoztassa a töltöt a hálózati aljzathoz.
MEGJEGYZÉS:
Előfordulhat, hogy a hálózati aljzathoz történő csatlakoztatáskor szikrák keletkeznek, de ez a biztonság szempontjából nem probléma.
- Illessze az akkumulátoregységet határozottan a töltőbe.
1 Állítsa egymáshoz a pozíciójelöléseket, és helyezze az akkumulátort a töltő dokkolójára.
MEGJEGYZÉS:
Nem minden akkumulátoregységen látható pozíciójelölés (Q) (a 2. oldalon).
2 Csúsztassa előre a nyíl irányába. [Fig.7
- Töltés közben a töltésjelző lámpa világít. A töltés befejezésekor egy beépített elektronikus kapcsoló automatikusan működésbe lép a túltöltés megakadályozása érdekében.
- A töltés nem indul el, ha az akkumuláte regység meleg (pl. közvetlenül intenzív használat után).
Az akku lehüléséig a készenléti üzemmódot jelző narancsszínű lámpa villog.
Ezt követően a töltés automatikusan megkezdödik.
- A töltésjelző lámpa (zöld) lassú villogással jelzi, ha az akkumulátor elérte a kb. 80%-os töltöttséget.
-
A töltés befejeződésekor a zöld töltésjelző lámpa kikapcsol.
-
Ha az akkumulátoregység hömérséklete 0 °C vagy alacsonyabb, akkor a teljes feltöltéshez a szokásosnál több időre van szükség.
Az akku még teljesen feltöltött állapotban is csak egy normal üzemi hömérsékleten működő, teljesen feltöltött akkumulátor teljesítményének kb. 50%-át nyújtja.
-
Ha nem alszik ki a (zöld) töltésjelző lámpa, akkor forduljon hivatalos márkakereskedő-höz.
-
Ha egy teljesen feltöltött akkumulátoregységet visszahelyeznek a töltőbe, akkor a töltésjelző lámpa világítani kezd. Néhány perc múlva a zöld töltésjelző lámpa kikapcsol.
-
Az akkumulátoregység eltávolítása közben tartsa felfelé az egység kioldógombját.
[Fig.7]

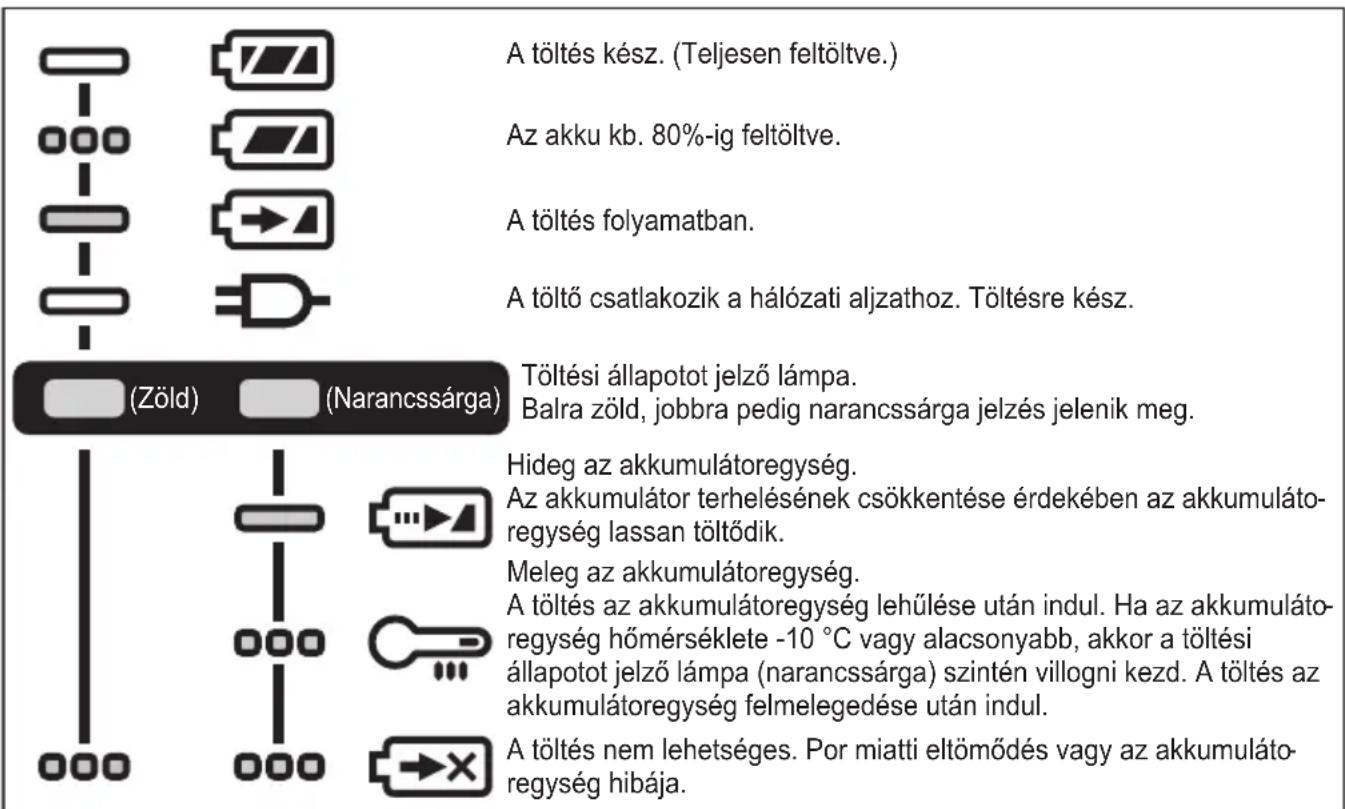

FÉNYJELZÉSEK
Kikapcsolt Világít
Villog
Az akkumulátor újrahasznosítása
FIGYELEM:
A környezet védelme és az anyagok újrahasznosítása érdekében az akkut feltétlenül hivatalosan kijelölt helyen ártalmatlanítsa, amennyiben van ilyen az országában.
Tájékoztató a felhasználók számára az elhasznált készülékek és akku- mulátorok gyűjtésére és ártalmatlanítására vonatkozóan
A termékeken, csomagoláson és/vagy a mellékelt dokumentumokon ezek a szimbólu-mok azt jelentik, hogy az elhasznált elektromos és elektronikus termékeket, illetve akkumulátorokat el kell különíteni a közönséges háztartási hulladéktól.
Az elhasznált termékek és akkumulátorok megfelelő kezelése és újrahasznosítása érdekében vigye őket megfelelő gyűjtőhelyekre az adott ország előírásainak, továbbá a 2012/19/EK, valamint 2006/66/EK irányelveknek megfelelő módon.
Ezen termékek és akkumulátorok megfelelő ártalmatlanításával segít megőrizni az értékes erőforrásokat és megelőzni az emberi egészségre és a környezetre gyakorolt, a nem megfelelő hulladékkezelés előidézte káros hatásokat.
Az elhasznált termékek és akkumulátorok gyűjtésére és újrahasznosítására vonatkozó információkkal kapcsolatban forduljon a helyi önkormányzathoz, az illetékes hulladékkezelő szolgáltatóhoz vagy ahhoz az értékesítési ponthoz, ahol a terméket vásárolta.
Az adott ország előírásai értelmében az ilyen hulladék nem megfelelő ártalmatlanítása büntetést vonhat maga után.
[Az Európai Unióban honos üzleti felhasználók számára]
Ha elektromos és elektronikus készülékeket kíván ártalmatlanítani, további tájékoztatásért forduljon az illetékes forgalmazóhoz vagy beszállítóhoz.
[Ártalmatlanításra vonatkozó információk az Európai Unión kívüli országok számára]
Ezek a szimbólumok csak az Európai Unión belül érvényesek. Ha ártalmatlanítani kívánja ezeket a termékeket, akkor a megfelelő eljárás tekintetében érdeklődjön a helyi hatóságoknál vagy a forgalmazónál.
IV. KARBANTARTÁS
- A készülék letörlésére csak száraz, puha kendőt használjon.
Ne használjon a tisztításhoz nedves ruhát, hígítót, benzint, vagy más illékony oldószert.
- Ha a szerszámgép vagy az akkumulátoregység belsejét víz éri, mielőbb öntse ki azt, és hagyja megszáradni az érintett részeket. Gondosan távolítsa el a szerszámgép belsejében összegyült port és vasreszeléket. Ha a szerszámgép használata közben bármilyen problémát tapasztal, kérje szerviz segítségét.
V. VÁLASZTHATÓ TARTOZÉKOK
- Csak megfelelő méretű fúró-/csavarozófejet használjon.
- Panasonic eredeti választható gyorsan cserélhető tokmány (EY9HX131E).
Tokmány mérete: 6,35 mm hatszög-letes
EY9HX131E
FIGYELEM:
Ne használja lyukak fúrására fába és fémbe.
VI. FÜGGELÉK
JAVASOLT MAXIMÁLIS KAPACITÁSOK
| Típusszám EY75A7 EY75A8 | |||
| Csavarbehajtás | Facsavar 3,5 mm – 9,5 mm | — | |
| Önmetsző csavar 3,5 mm – 6 mm | |||
| Csavarmeghúzás | Normál csavar M6 – M16 | M10 – M20 | |
| Nagy szakítószilárdságú csavar | M6 – M12 M10 – M16 | ||
GARANCIÁRA VONATKOZÓ KIEGÉSZÍTÉS
- Tartós (pl. gyári szerelőszalag melletti) használat okozta meghibásodásokra és károkra a garancia nem vonatkozik.
- Ha a szerszámgép vagy az akkumulátoregység belsejét víz éri, mielőbb öntse ki azt, és hagyja megszáradni az érintett részeket. Gondosan távolítsa el a szerszámgép belsejében összegyült port és vasreszeléket. Ha a szerszámgép használata közben bármilyen problémát tapasztal, kérje szerviz segítségét.
VII. MÜSZAKI ADATOK
MEGJEGYZÉS: A tömegadatok feltüntetése
1 kg és afelett: 0,05 kg-os lépésekben.
1 kg alatt: 0,01 kg-os lépésekben.
FÖ EGYSÉG
| Típusszám EY75A7 | EY75A8 | ||||
| Motorfeszültség | 14,4 V DC | 18 V DC | 14,4 V DC | 18 V DC | |
| Üresjáratifordulatszám[ford./perc] | Gyenge fokozat | 0 – 950 | 0 – 1000 | ||
| Közepes fokozat | 0 – 1450 | 0 – 1500 | |||
| Erős fokozat | 0 – 2500 | 0 – 2300 | 0 – 2500 | ||
| Önmetsző csavarok-hoz tartozó fokozat | 0 – 2500 | — | |||
| Maximális nyomaték | 155 N•m(15,8 kgf•m) | 160 N•m(16,3 kgf•m) | 260 N•m(26,5kgf•m) | 280 N•m(28,6 kgf•m) | |
| Percenkéntiütésszám[ütés/perc] | Gyenge fokozat | 0 – 1900 | |||
| Közepes fokozat | 0 – 2900 | ||||
| Erős fokozat | 0 – 3100 | 0 – 3400 | 0 – 3600 | ||
| Önmetsző csavarok-hoz tartozó fokozat | 0 – 1200 | — | |||
| Teljes hossz | 118 mm | 143 mm | |||
| TömegAkkumuláto-regységgel: | EY9L45 | 1,55 kg | — | 1,65 kg | — |
| EY9L50 | — | 1,70 kg | — | 1,80 kg | |
| EY9L51 | — | 1,70 kg | — | 1,80 kg | |
| EY9L52 | — | 1,45 kg | — | 1,55 kg | |
| EY9L53 | — | 1,50 kg | — | 1,60 kg | |
| EY9L54 | — | 1,70 kg | — | 1,80 kg | |
| Zaj, vibráció | Lásd a mellékelt lapot | ||||
47) Napájaciu zástrčku neupravujte.
[Akumulátorová jednotka]
[Nabíjačka akumulátorov]
Nabíjanie
⚠️ UPOZORNENIE:
1) Ak teplota akumulátorovej jednotky klesne približne pod -10 °C (14 °F), nabíjanie sa automaticky zastaví, aby sa zabránilo poškodeniu akumulátora.
2) Rozsah teploty okolia je 0 °C (32 °F) až 40 °C (104 °F).
