Marka	Panasonic
Model	EY75A8
Typ produktu	Wkrętarka udarowa akumulatorowa
Zasilanie	Akumulator Li-ion 18 V DC
Prędkość obrotowa (tryb Delikatny)	0 – 1000 obr/min
Prędkość obrotowa (tryb Średni)	0 – 1500 obr/min
Prędkość obrotowa (tryb Twardy)	0 – 2300 obr/min
Częstotliwość udaru (tryb Delikatny)	0 – 1900 uderzeń/min
Częstotliwość udaru (tryb Średni)	0 – 2900 uderzeń/min
Częstotliwość udaru (tryb Twardy)	0 – 3400 uderzeń/min
Maksymalny moment obrotowy	280 N·m (28,6 kgf·m)
Długość całkowita	143 mm
Waga (z akumulatorem EY9L54)	1,80 kg
Wydajność wkręcania (wkręty do drewna)	do 9,5 mm
Wydajność wkręcania (śruby standardowe)	M10 – M20
Uchwyt	Sześciokątny 6,35 mm (szybka zmiana)
Bezpieczeństwo	Blokada przełącznika, zabezpieczenie przed przegrzaniem silnika/akumulatora
Konserwacja	Czyszczenie suchą szmatką, nie używać wody ani rozpuszczalników
Części zamienne	Akumulatory, ładowarka, opcjonalny uchwyt EY9HX131E
Gwarancja	Dostępne przedłużenie gwarancji, z wyłączeniem długotrwałego intensywnego użytkowania

Często zadawane pytania - EY75A8 PANASONIC

Jak zmienić tryb udaru?

Naciśnij przycisk trybu udaru, aby przełączać się między trybami Twardy, Średni i Delikatny. Wybrany tryb wyświetla się na panelu sterowania.

Co zrobić, jeśli akumulator się nie ładuje?

Sprawdź temperaturę akumulatora: jeśli jest zbyt gorący lub zbyt zimny (poniżej 0°C), ładowarka poczeka, aż temperatura powróci do normalnego zakresu. Oczyść także styki akumulatora i ładowarki.

Jak zamontować i wyjąć akumulator?

Wyrównaj oznaczenia na akumulatorze i narzędziu, a następnie wsuń akumulator aż do kliknięcia. Aby go wyjąć, naciśnij przycisk zwalniania i przesuń akumulator do przodu.

Czy mogę użyć akumulatora innej marki?

Nie, używaj wyłącznie oryginalnych akumulatorów Panasonic przeznaczonych do tego narzędzia. Używanie akumulatorów regenerowanych lub podrobionych może uszkodzić narzędzie i unieważnia gwarancję.

Co oznacza kontrolka ostrzegawcza przegrzania?

Kontrolka zapala się lub miga, gdy silnik lub akumulator się przegrzewa. Narzędzie wtedy się zatrzymuje. Pozostaw je do ostygnięcia na co najmniej 30 minut przed ponownym użyciem.

Jak odczytać wskaźnik poziomu akumulatora?

Naciśnij przycisk poziomu akumulatora. Trzy świecące wskaźniki = wystarczające naładowanie; dwa = około 60%; jeden = słaby akumulator; trzy migające = pusty, naładuj natychmiast.

Jakie rodzaje bitów są kompatybilne?

Używaj bitów sześciokątnych 6,35 mm z trzpieniem 9,5 mm. Upewnij się, że są dobrze zamocowane w uchwycie z szybką zmianą.

Czy mogę używać tego narzędzia jako wiertarki?

Nie, to narzędzie jest przeznaczone wyłącznie do wkręcania i dokręcania śrub. Nie używaj go do wiercenia.

Jak konserwować narzędzie?

Wytrzyj narzędzie suchą szmatką. Nigdy nie używaj wody ani rozpuszczalników. Jeśli woda dostanie się do środka, wyjmij akumulator i dokładnie wysusz przed ponownym użyciem.

Gdzie znaleźć części zamienne?

Skontaktuj się z autoryzowanym sprzedawcą Panasonic. Opcjonalne akcesoria obejmują szybki uchwyt (EY9HX131E) i różne kompatybilne akumulatory.

INSTRUKCJA OBSŁUGI EY75A8 PANASONIC

Bezprzewodowa wkrętarka udarowa / Bezprzewodowy klucz udarowy

Przed przystąpieniem do obsługi omawianego urządzenia należy przeczytać w całości niniejszą instrukcję i zachować ją do wglądu na przyszłość.

Blokada przełącznika

Zámek spouště

Kapcsoló retesze

Zámok prepínača

Stikalo zaprto

Blocare comutator

Trava do seletor

Reverse

Links

Rotation en sens

inverse

Inversione

Links

Marcha atrás

Baglæns

Bakåt

Bakover

Taaksepäin

Geri

Lewo

Dozadu

Balra

Spätný chod

Vzvratno

Mers înapoi

Reverso

[Fig.5]

Etykieta (czerwona lub żółta)

Przycisk zwolnienia blokady akumulatora

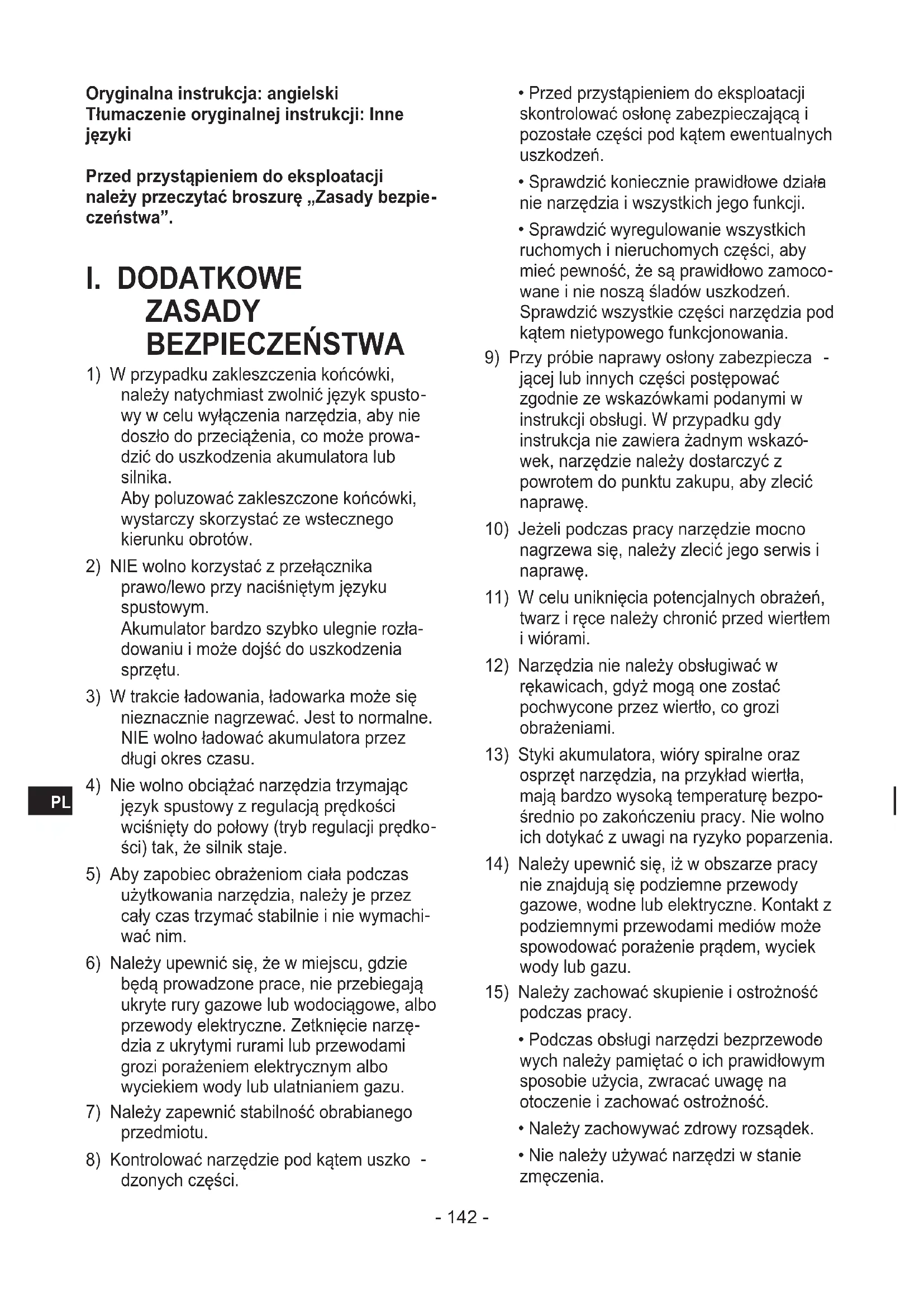

Oryginalna instrukcja: angielski Tłumaczenie oryginalnej instrukcji: Inne języki

Przed przystąpieniem do eksploatacji należy przeczytać broszurę „Zasady bezpieczeństwa”.

I. DODATKOWE ZASADY BEZPIECZEŃSTWA

1) W przypadku zakleszczenia końcówki, należy natychmiast zwolnić język spustowy w celu wyłączenia narzędzia, aby nie doszło do przeciążenia, co może prowadzić do uszkodzenia akumulatora lub silnika.
Aby poluzować zakleszczone końcówki, wystarczy skorzystać ze wstecznego kierunku obrotów.
2) NIE wolno korzystać z przełącznika prawo/lewo przy naciśniętym języku spustowym.
Akumulator bardzo szybko ulegnie rozładowaniu i może dojść do uszkodzenia sprzętu.
3) W trakcie ładowania, ładowarka może się nieznacznie nagrzewać. Jest to normalne. NIE wolno ładować akumulatora przez długi okres czasu.
4) Nie wolno obciążać narzędzia trzymając język spustowy z regulacją prędkości wciśnięty do połowy (tryb regulacji prędkości) tak, że silnik staje.
5) Aby zapobiec obrażeniom ciała podczas użytkowania narzędzia, należy je przez cały czas trzymać stabilnie i nie wymachiwać nim.
6) Należy upewnić się, że w miejscu, gdzie będą prowadzone prace, nie przebiegają ukryte rury gazowe lub wodociągowe, albo przewody elektryczne. Zetknięcie narzędzia z ukrytymi rurami lub przewodami grozi porażeniem elektrycznym albo wyciekiem wody lub ulatnianiem gazu.
7) Należy zapewnić stabilność obrabianego przedmiotu.
8) Kontrolować narzędzie pod kątem uszko -dzonych części.

• Przed przystąpieniem do eksploatacji skontrolować osłonę zabezpieczającą i pozostałe części pod kątem ewentualnych uszkodzeń.
• Sprawdzić koniecznie prawidłowe działa nie narzędzia i wszystkich jego funkcji.
• Sprawdzić wyregulowanie wszystkich ruchomych i nieruchomołych części, aby mieć pewność, że są prawidłowo zamoco-wane i nie noszą śladów uszkodzeń.

Sprawdzić wszystkie części narzędzia pod kątem nietypowego funkcjonowania.

9) Przy próbie naprawy osłony zabezpiecza - jącej lub innych części postępować zgodnie ze wskazówkami podanymi w instrukcji obsługi. W przypadku gdy instrukcja nie zawiera żadnym wskazó- wek, narzędzie należy dostarczyć z powrotem do punktu zakupu, aby zlecić naprawę.
10) Jeżeli podczas pracy narzędzie mocno nagrzewa się, należy zlecić jego serwis i naprawę.
11) W celu uniknięcia potencjalnych obrażeń, twarz i ręce należy chronić przed wiertłem i wiórami.
12) Narzędzia nie należy obsługiwać w rękawicach, gdyż mogą one zostać pochwycone przez wiertło, co grozi obrażeniami.
13) Styki akumulatora, wióry spiralne oraz osprzęt narzędzia, na przykład wiertła, mają bardzo wysoką temperaturę bezpośrednio po zakończeniu pracy. Nie wolno ich dotykać z uwagi na ryzyko poparzenia.
14) Należy upewnić się, iż w obszarze pracy nie znajdują się podziemne przewody gazowe, wodne lub elektryczne. Kontakt z podziemnymi przewodami mediów może spowodować porażenie prądem, wyciek wody lub gazu.
15) Należy zachować skupienie i ostrożność podczas pracy.

• Podczas obsługi narzędzi bezprzewode wych należy pamiętać o ich prawidłowym sposobie użycia, zwracać uwagę na otoczenie i zachować ostrożność.
• Należy zachowywać zdrowy rozsądek.
• Nie należy używać narzędzi w stanie zmeczenia.

16) Jeśli urządzenie lub akumulator wytwarza dym, nie należy go wdychać.

- Może to być szkodliwe dla zdrowia.

17) Nie blokować wywietrzników urządzenia lub ładowarki.

- Może to doprowadzić do poparzeń lub zapłonu z powodu przegrzania.

18) Nie narażać skóry na bezpośredni kontakt z gorącym powietrzem z wywietrzników urządzenia lub ładowarki.

19) Nie modyfikować, rozmontowywać ani nie naprawiać urządzenia.

- Może to spowodować pożar lub porażenie prądem. W celu naprawy należy skontaktować się ze sprzedawcą lub obsługą klienta Panasonic.

20) Nie używać urządzenia ani akumulatora, jeśli są pokryte obcą substancją, np. olejem.

- Upuszczenie urządzenia lub akumulatora może spowodować uszkodzenie. Kontakt z obcymi substancjami takimi, jak olej, może spowodować przegrzanie, zapłon lub wybuch.

21) Ostre narzędzia takie, jak wiertła, powinny być okresowo wymieniane.

22) Przed użyciem sprawdzić, czy urządzenie, akumulator, ładowarka, narzędzia i inne elementy nie są uszkodzone i czy działają poprawnie.

- Niewykonanie tego może spowodować urazy lub uszkodzenia.

23) Narzędzia takie, jak wiertła i inne akcesoria, należy bezpiecznie mocować zgodnie z instrukcją.

- Niewykonanie tego może spowodować urazy z powodu poluzowania się narzędzia.

24) Podczas prac na wysokości należy upewnić się, że żadne osoby nie znajdują się pod obszarem pracy.

- Niewykonanie tego może spowodować wypadek w wyniku upuszczenia materiałów lub urządzenia.

25) Nie używać w miejscach, w których znajdują się duże ilości łatwopalnych płynów, gazu lub kurzu.

26) Należy zapewnić, aby uziemione elementy takie, jak rury metalowe lub obudowy grzejników, mikrofalówek lub lodówek, nie miały z tyczności z ciałem osoby obsługującej urządzenie.

27) Nie korzystać z urządzenia przed przeczytaniem instrukcji użytkownika i zaleceń bezpieczeństwa oraz zapoznaniem się ze sposobem ładowania narzędzia i jego obsługi.

28) Należy być zawsze przygotowanym i pracować z zachowaniem ostrożności.

29) Podczas pracy korzystać z wyposażenia ochronnego, jak okulary ochronne i, jeśli to konieczne, maski przeciwpyłowe, obuwie antypoślizgowe, kask i ochraniacze słuchu.

30) Nie używać w obecności gazów żrácych.

31) Należy pamiętać, iż narzędzie to jest zawsze w stanie pracy, gdyż nie musi być podłączone do gniazda elektrycznego.

32) Natychmiast wyłączyć przycisk uruchamiający, jeśli wiertło zostanie zablokowane, w celu uniknięcia uszkodzenia akumulatora lub napędu wskutek przeciążenia. Odwrócenie kierunku obrotu poluzuje zablokowane wiertło.

33) Podczas wymiany wiertel lub akcesoriów oraz w czasie przechowania należy przełączyć dźwignię w przód/wstecz do pozycji zablokowanej i wyjąć akumulator. Niewykonanie tych czynności może doprowadzić do nieoczekiwanego uruchomienia narzędzia i urazu.

34) Nie przechowywać urządzenia w temperaturze powyżej 50 stopni.

- Może to spowodować nieprawidłowe działanie.

35) Nie obsługiwać urządzenia w otworach metalowych.

- Może to spowodować urazy w wyniku rozszczepienia metalowego wiertła z powodu wysokich obrotów.

36) W przypadku przechowywania urządzenia na haku, należy zdjąć wszelkie zamoco-wane elementy ostre w celu uniknięcia urazów.

37) Nie używać kilku akumulatorów sukcesywnie.

38) Unikać nagłego uruchamiania urządzenia.
39) Upewnić się, że wtyczka zasilania jest dobrze zamocowana.

- Częściowe wsunięcie wtyczki może spowodować porażenie prądem lub pożar w skutek przegrzania. Nie używać uszkodzonych wtyczek lub luźnych gniazd.

40) Okresowo usuwać kurz itp. z wtyczek zasilania.

- Nagromadzenie się kurzu itp. może spowodować pożar w wyniku nieprawidłowej izolacji spowodowanej wilgocią itp.. W tym przypadku należy wyjąć wtyczkę i przetrzeć ją suchą szmatką.

41) W przypadku wydobywania się nietypowego dźwięku, zapachu lub nadmiernego nagrzania ładowarki w trakcie ładowania, należy natychmiast wyjąć wtyczkę zasilania z gniazda, odłączyć akumulator i zlecić przegląd i naprawę w miejscu zakupu.
42) Okresowo sprawdzać, czy w wywietrznikach ładowarki oraz na wiatrakach chłodzących ładowarkę w trakcie pracy nie nagromadził się kurz. Ładowanie bez zapewnienia odpowiedniego chłodzenia może spowodować wytworzenie dymu, zapłon oraz wybuch.
43) Nie używać ładowarki w miejscach z łatwopalnymi płynami lub gazami.

- Może to spowodować wytworzenie dymu, zapłon lub wybuch.

44) Nie wyjmować wtyczki z gniazda zasilania mokrymi dłońmi.
- Może to spowodować porażenie prądem.
45) Wyjąć wtyczkę z gniazda zasilania, gdy urządzenie nie jest używane.
- Niewykonanie tego może spowodować porażenie prądem lub zwarcie i pożar w wyniku nieodpowiedniej izolacji.
46) Stosować gniazdo zasilania odpowiednie do wtyczki.
47) Nie modyfikować wtyczki zasilania.
48) Trzymać urządzenie stabilnie i unikać wymachiwania nim podczas użytkowania. Niezastosowanie się do tej zasady grozi obrażeniami.

49) Bezpiecznie unieruchomić obrabiany element.

Niezastosowanie się do tej zasady może spowodować przypadkowe przesunięcie się obrabianego elementu, co grozi obrażeniami.

Ze względów bezpieczeństwa należy korzystać z przyrządu mocującego, takiego jak zacisk lub imadło.

50) Lampki LED nie należy używać jako latarki.
Z uwagi na fakt, że nie zapewnia ona wystarczającej jasności, poruszanie się w ciemnym miejscu, wykorzystując jako oświetlenie lampkę LED, grozi wypadkiem.
51) Z uwagi na możliwość pochwycenia podczas użytkowania wiertarki, nie należy używać rękawiczek, na przykład rękawic roboczych. Mogą one zostać pochwycone przez obracającą się część wiertarki, co grozi obrażeniami.
52) Nie poruszać się gwałtownie, gdy używany jest zaczep. Może bowiem dojść do uszkodzenia urządzenia wskutek jego upadku.
53) Podczas użytkowania nie zbliżać wirującej części wiertarki do ciała lub części ciała i chronić je przed kontaktem z materiałem odpadowym powstającym podczas obróbki. Wiertło może niespodziewanie poluzować się lub pęknąć, albo może dojść do kontaktu z ciałem materiału odpadowego powstającego podczas obróbki, co grozi obrażeniami. Ostre narzędzia, takie jak wiertła, powinny być co pewien czas wymieniane.

Symbol Znaczenie
V	Wolty
===	Prąd stały
n_0	Prędkość bez obciążenia
... min^-1	Liczba obrotów lub oscylacji na minutę
Ah	Pojemność elektryczna akumulatora
	Przed użyciem przeczytać instrukcję obsługi.
	Tylko do użytku w pomieszczeniach.

OSTRZEŻENIE

• Nie wolno stosować innych akumulatorów niż akumulatory marki Panasonic przeznaczone do pracy w narzędziach akumulatorowych.
• Firma Panasonic nie ponosi żadnej odpowiedzialności za szkody lub wypadki spowodowane użyciem regenerowanych lub podrabianych akumulatorów.
• Akumulatorów nie wolno wrzucać do ognia. Należy je chronić przed zbyt wysoką temperaturą.
• Należy uważać, aby metalowe przedmioty nie dotykały styków akumulatora.
• Akumulatora nie wolno przenosić ani przechowywać w tym samym pojemniku razem z gwoźdźmi lub podobnymi przedmiotami metalowymi.
• Akumulatora nie wolno ładować w miejscu, gdzie panują wysokie temperatury, na przykład w pobliżu ognia lub w miejscu bezpośrednio nasłonecznionym. W przeciwnym razie akumulator może ulec przegrzaniu, zapalić się lub eksplodować.
• Po wyjęciu akumulatora z narzędzia lub ładowarki zawsze należy zakładać osłonę akumulatora. W przeciwnym razie może dojść do zwarcia styków akumulatora, co grozi pożarem.
• Popsuty akumulator należy wymienić na nowy. Dalsze użytkowanie uszkodzonego akumulatora grozi generowaniem ciepła, zapłonem lub rozerwaniem akumulatora.
• Aby nie doszło do wycieku elektrolitu, przegrzania, emisji dymu, pożaru i rozerwania, w trakcie obsługi naszych elektronarzędzi akumulatorowych (narzędzie zasadnicze/akumulator/tadowarka) należy postępować zgodnie z poniższymi zaleceniami.

- Akumulator należy zabezpieczyć przed osiadającymi skrawkami materiału lub kurzem.

- Przed odstawieniem akumulatora na przechowanie należy oczyścić go ze skrawków materiału i kurzu, po czym umieścić go w skrzynce narzędziowej w taki sposób, aby nie stykał się z metalowymi przedmiotami (śruby, gwoździe itp.).

- Narzędzi akumulatorowych nie wolno używać w następujący sposób. (Może bowiem dojść do emisji dymu, pożaru lub rozerwania)

- Używać lub pozostawiać w miejscach narażonych na opady deszczu lub wilgoć - Używać po zanurzeniu w wodzie

II. MONTAŻ

UWAGA:

Przed przystąpieniem do mocowania lub wyciągania końcówki należy odłączyć od narzędzia akumulator lub ustawić przełącznik w środkowej pozycji (blokada przełącznika).

Mocowanie lub wyciąganie końcówki

1. Chwycić za kołnierz uchwytu szybkozaci- skowego i wysunąć go z wkrętarki.
2. Wsunąć końcówkę do uchwytu. Zwolnić kołnierz.
3. Po zwolnieniu kołnierz wróci do pierwotnej pozycji.
4. Pociągnąć za końcówkę i upewnić się, że nie wychodzi.
5. Aby wyjąć końcówkę, wystarczy w taki sam sposób pociągnąć za kołnierz.

PRZESTROGA:

Jeżeli kołnierz nie wraca do pierwotnej pozycji albo końcówka wychodzi przy pociągnięciu, końcówka nie została prawidłowo zamocowana. Przed użyciem należy upewnić się, że końcówka jest prawidłowo zamocowana.

Stosować końcówki z trzpieniem sześciokątnym 6,35 mm.

Aby zagwarantować odpowiednie zamocowanie końcówki, należy stosować tylko końcówki z trzpieniem sześciokątnym i 9,5-milimetrowym chwytem. [Fig.1]

Mocowanie ani zdejmowanie nasadki [Fig.2]

1. Mocowanie nasadki
   Zamocuj nasadkę, wyrównując otwór z zapadką kulkową na kwadratowym trzpieniu.
   Sprawdzić, czy nasadka jest solidnie połączona z korpusem klucza udarowego.
2. Zdejmowanie nasadki Wyciągnąć nasadkę.

UWAGA:

Podczas mocowania nasadek na trzpieniu kwadratowym korpusu klucza oraz zdejmowania ich z niego temperatura korpusu powinna przekraczać 0°C. W temperaturze poniżej zera gumowa podkładka wypychająca kulkę w trzpieniu kwadratowym może stwardnieć. Mocowanie i zdejmowanie nakładek wymaga wtedy dodatkowej siły.

Mocowanie lub wyciąganie akumulatora

1. W celu zamocowania akumulatora: [Fig.3] Wyrównać widoczne znaczniki i podłączyć akumulator. Wsunąć akumulator do oporu, aż wskoczy na swoje miejsce.
2. Odłączanie akumulatora: [Fig.3] Docisnąć przycisk i wysunąć akumulator w przód.

III. OBSŁUGA

OSTRZEŻENIE!

- Z uwagi na potencjalną szkodliwość, nie wolno wdychać dymu z narzędzia ani akumulatora.

[Korpus]

PRZESTROGA

- Przed odstawieniem na przechowanie lub przeniesieniem narzędzia, dźwignię prawo/ lewo należy ustawić w pozycji środkowej (blokada przełącznika).

UWAGA:

Należy zachować ostrożność, aby z językiem spustowym przełącznika nie stykały się żadne przedmioty. Jeżeli jakiś przedmiot styka się z językiem spustowym przełącznika, nawet gdy dźwignia prawo/lewo znajduje się w pozycji środkowej (zablokowana), wówczas z akumulatora może nadal być pobierana niewielka ilość prądu elektrycznego, co grozi nadmiernym rozładowaniem akumulatora i w konsekwencji jego awarią.

Obsługa przełącznika i dźwigni prawo/ lewo [Fig.4]

1. Popchnąć dźwignię w odpowiednim kierunku, aby przełączyć obroty na prawe lub lewe. Przed przystąpieniem do pracy sprawdzić ustawienie dźwigni.
2. Delikatnie naciskać język spustowy przełącznika, aby powoli uruchomić narzędzie.
3. Wraz ze zwiększaniem siły nacisku wzrasta prędkość. Zwolnienie języka spustowego przełącznika powoduje natychmiastowe zatrzymanie narzędzia.
4. Po zakończonej pracy przełącznik należy zablokować ustawiając dźwignię w pozycji środkowej.

UWAGA:

Mocniejsze pociągnięcie za język spustowy z regulacją prędkości zwiększa prędkość.

PRZESTROGA:

Między momentem pociągnięcia za język spustowy a załączeniem obrotów może występować pewne opóźnienie. Nie świadczy to o usterce.

* Wspomniane opóźnienie występuje, gdy obwód elektroniczny narzędzia uruchamiany jest po pociągnięciu za język spustowy po raz pierwszy po zainstalowaniu akumulatora lub po przerwie w pracy dłuższej niż 1 minuta (albo co najmniej po 5 minutach, gdy świeci dioda LED). Obroty uruchamiane są bezzwłocznie w przypadku drugiego i kolejnych uruchomień.

Zmiana lokalizacji zaczepu paska [Fig.5]

Zaczep paska można zamocować z jednej lub drugiej strony narzędzia.

1. Odczepianie zaczepu

(1) Odkręcić śrubę.
(2) Wyciągnąć zaczep.

1. Mocowanie zaczepu po drugiej stronie

(1) Wsunąć zaczep z drugiej strony.
(2) Dokręcić śrubę do oporu, aby zapewnić solidne mocowanie.

OSTRZEŻENIE!

• Zaczep paska należy koniecznie solidnie przymocować do urządzenia zasadniczego za pomocą dobrze dokręconej śruby. Słabo przymocowany do urządzenia zasadniczego zaczep paska może się odczepić, a urządzenie zasadnicze upaść. Grozi to wypadkiem lub obrażeniami ciała.
• Co pewien czas należy sprawdzić siłę dokręcenia śruby. W przypadku stwierdzenia poluzowania, należy ją porządnie dokręcić.
• Zaczep paska powinien być porządnie i bezpiecznie zamocowany na pasku od spodni lub innym pasku. Należy uważać, aby urządzenie nie ześlizgnęło się z paska. Grozi to wypadkiem lub obrażeniami ciała.
• Jeżeli urządzenie zasadnicze wisi na zaczepie paska, należy unikać wykonywania skoków lub biegania. W przeciwnym razie zaczep może się zsunąć, a urządzenie zasadnicze może upaść. Grozi to wypadkiem lub obrażeniami ciała.
• Gdy urządzenie jest zawieszone na pasie biodrowym za pomocą zaczepu paska, wówczas w urządzeniu nie mogą być zamontowane końcówki do wkręcania. Ostro zakończony przedmiot, na przykład wiertło, może spowodować obrażenia lub wypadek.

Wybór trybu siły udarów

We wkrętarce dostarczonej przez producenta wstępnie ustawiony jest „Twardy” tryb udarów.

[EY75A7]

• Wybór siły udarów spośród 4 trybów (Twardy, Wkręt samogwintujący, Miękki, Średni).
  Aby ustawić wspomniane tryby, wystarczy nacisnąć przycisk trybu siły udarów. Każdora-zowe naciśnięcie wspomnianego przycisku powoduje przełączenie trybów kolejno między: Twardy, Wkręt samogwintujący, Miękki lub Średni.

[EY75A8]

• Wybór siły udarów spośród 3 trybów (Twardy, Miękki, Średni).
  Aby ustawić wspomniane tryby, wystarczy nacisnąć przycisk trybu siły udarów. Każdorazowe naciśnięcie wspomnianego przycisku powoduje przełączenie trybów kolejno między: Twardy, Miękki lub Średni.

TwardyEY75A7:0 – 2500 obr./mini0 – 3100 udarów/minEY75A8:0 – 2300 obr./mini0 – 3400 udarów/min	Prace wymagające wysokiego momentu obrotowego, w przypadku których mało prawdopodobne jest zerwanie wkrętu lub rozwiercenie gniazda we łbie wkrętu.* Mocowanie śrub o większym rozmiarze (M8 lub większej)* Osadzanie długich wkrętów do drewna
Średni[IMAGE]EY75A7:0 – 1450 obr./mini0 – 2900 udarów/minEY75A8:0 – 1500 obr./mini0 – 2900 udarów/min	Prace wymagające porządnego momentu obrotowego przy mini-malnym prawdopodobieństwie zerwania wkrętu, rozwiercenia gniazda we łbie wkrętu, czy zerwania końcówki.* Mocowanie śruby o mniejszej średnicy (np. M6)
Miękki[IMAGE]EY75A7:0 – 950 obr./mini0 – 1900 udarów/minEY75A8:0 – 1000 obr./mini0 – 1900 udarów/min	Prace wymagające ograni-czonego momentu obroto-wego przy wyeliminowaniu możliwości zerwania wkrętu, rozwiercenia gniazda we łbie wkrętu, czy zerwania końcówki.Prace wymagające minimalnych uszkodzeń wykończonej powierzchni zewnętrznej.* Mocowanie śrub o mniejszej średnicy (M6 lub mniejszej)* Osadzanie wkrętów w tworzywach sztucznych* Montaż suchej zabudowy

* udarów/min = liczba udarów na minutę

Dotyczy tylko EY75A7

Wkręt samogwintujący

H M S

0 - 2500 obr./min

i 0 – 1200 udarów/min

- Prace wymagające takiego osadzenia wkrętów samogwintujących, aby łeb wkrętu nie wystawał ponad powierzchnię materiału. (śr. 4 mm × 15 mm lub mniejsze) (Automatyczna zmiana trybu począwszy od trybu Twardy w celu zmniejszenia obrotów przed końcowym etapem osadzania wkrętu równo z powierzchnią materiału)

* udarów/min = liczba udarów na minutę

Unikać wielokrotnego naciskania przełącznika, gdy śruby i wkręty są solidnie osadzone. W przeciwnym razie może wystąpić opóźnienie w uruchomieniu ruchu obrotowego lub wyświetlacz trybu siły udarów zacznie migać i z uwagi na ochronę obwodu elektrycznego ruch obrotowy zostanie wstrzymany.

Oświetlenie LED

Nacisnąć przycisk oświetlenia i ustawić stan podświetlenia.

Świeci

Świeci po naciśnięciu przycisku.

Lampka gaśnie, jeżeli narzędzie nie było używane przez czas dłuższy niż 5 minut lub bezpośrednio po podłączeniu akumulatora. Nacisnąć język spustowy przełącznika i uruchomić narzędzie jeden raz.

Język spustowy z blokada

Świeci po naciśnięciu języka spustowego przełącznika. Gaśnie po zwolnieniu języka spustowego.

Wyłączona

Pobór prądu, gdy lampka świeci, jest bardzo mały i nie ma to niekorzystnego wpływu na wydajność narzędzia i pojemność jego akumulatora.

PRZESTROGA:

• Wbudowana lampka LED jest przeznacze na do chwilowego oświetlenia niewielkiego obszaru roboczego.
• Nie należy korzystać z niej jak ze zwyklej latarki, gdyż nie ma ona wystarczającej jasności.

PRZESTROGA: NIE PATRZEĆ W WIĄZKĘ ŚWIATŁA.

Używanie elementów sterujących lub regulacyjnych albo wykonywanie procedur innych niż tu podane grozi ekspozycją na niebezpieczne promieniowanie.

Ostrzeżenie o przegrzaniu

Wyłączona (normalna praca)

Świeci: Przegrzanie (silnik)

Miga: Przegrzanie (akumulator)

Sygnalizuje wstrzymanie operacji z uwagi na przegrzanie silnika lub akumulatora.

Z uwagi na ochronę silnika lub akumulatora, przy wykonywaniu tej operacji należy koniecznie zwrócić uwagę na następuje aspekty.

• Jeżeli temperatura silnika lub akumulatora wzrośnie, zostanie uruchomiona funkcja ochrony i silnik lub akumulator przestaną pracować.
  Lampka ostrzegawcza przegrzania na panelu sterowania świeci lub miga, gdy opisywana funkcja jest aktywna.
• Po uruchomieniu funkcji ochrony przed przegrzaniem należy odczekać aż narzędzie porządnie ostygnie (co najmniej 30 minut). Gdy lampka ostrzegawcza przegrzania zgaśnie, narzędzie jest gotowe do użycia.
• Należy unikać takich sposobów użytkowania narzędzia, które powodują częste załączanie funkcji ochrony przed przegrzaniem.
• Jeżeli narzędzie będzie używane przez dłuższy czas przy dużym obciążeniu lub w warunkach wysokich temperatur (na przykład latem), funkcja ochrony przed przegrzaniem może się często załączać.

- Jeżeli narzędzie będzie używane w warunkach niskich temperatur (na przykład zimą) lub robione będą często przerwy w pracy, wówczas funkcja ochrony przed przegrzaniem może się w ogółe nie załączyć. Wydajność akumulatora EY9L42 pogarsza się znacząco w temperaturze 10°C i poniżej ze względu na warunki pracy i inne czynniki.

Wskaźnik poziomu naładowania akumulatora

Nacisnąć przycisk poziomu naładowania akumulatora.

Po wciśnięciu tego przycisku wskaźnik poziomu naładowania akumulatora pokaże stan akumulatora w formie trzech poziomów.

Po zwolnieniu przycisku następuje przejście do trybu siły udarów.

UWAGA:

W następujących przypadkach wskaźnik nie pokaże poziomu naładowania akumulatora nawet po naciśnięciu tego przycisku.

• Przy braku zasilania urządzenia zasadni czego.
• Bezpośrednio po podłączeniu akumulatora
• Urządzenie zasadnicze lub przycisk poziomu naładowania akumulatora nie były obsługiwane przez ok. pięć minut. Po naciśnięciu języka spustowego przełącznika ponownie nacisnąć przycisk poziomu naładowania akumulatora.
• Przy wysokiej temperaturze akumulatora należy przerwać pracę i poczekać aż temperatura akumulatora obniży się.

Wskaźnik		Stan akumulatora
	Podświetlone 3 lampki	Wystarczający poziom naładowania
	Podświetlone 2 lampki	Poziom naładowania 60%
	Podświetlona 1 lampka	Niski poziom naładowania akumulatora. Wkrótce należy rozpocząć ładowanie

Wskaźnik		Stan akumulatora
	Migające 3 lampki	Rozładowany Rozpocząć ładowanie natychmiast

Wskazanie poziomu naładowania akumulatora jest tylko orientacyjne.

Wskazanie może ulec zmianie w zależności od stanu akumulatora lub temperatury zewnętrznej.

Nadmierne (całkowite) rozładowywanie akumulatorów litowo-jonowych w sposób dramatyczny skraca ich okres eksploatacji. Wkrętarkę wyposażono w funkcję ochrony akumulatora zapobiegającą nadmiernemu rozładowywaniu akumulatora.

[Akumulator]

Prawidłowa eksploatacja akumulatora [Fig.6]

• Okres eksploatacji akumulatorów jest ograniczony.
• Optymalny okres eksploatacji można uzyskać przechowując akumulator litowo-jonowy po pracy w stanie nienaładowanym.
• Miejsce pracy podczas korzystania z akumu latora powinno być dobrze wentylowane.

Bezpieczne użytkowanie

• Akumulator należy instalować z uwzględnieniem dwóch poniższych zasad bezpieczeństwa. Przed użyciem upewnić się, że akumulator jest prawidłowo zainstalowany w urządzeniu zasadniczym.
• Jeżeli akumulator nie jest dobrze podłączony, po ustawieniu przełącznika w pozycji włączenia zacznie migać lampka ostrzegawcza przegrzania oraz lampka ostrzegawcza niskiego poziomu naładowania akumulatora sygnalizujące, że nie można bezpiecznie wykonać operacji i urządzenie zasadnicze nie będzie obracać się w zwykły sposób. Akumulator należy wsunąć do narzędzia do oporu, aż zniknie etykieta w kolorze czerwonym lub żółtym.

- Korzystać wyłącznie z akumulatorów wielokrotnego użytku do narzędzi Panasonic. Nie korzystać z akumulatorów modyfikowanych (w tym akumulatorów, które były rozebrane i, w których części były wymieniane).

- Nie używać zużytych akumulatorów. Istnieje ryzyko przegrzania, zapłonu lub wybuchu.

- Jeśli z akumulatora wycieka płyn, należy wstrzymać użycie, trzymać narzędzie z dala od ognia i zwrócić niezwłocznie do sklepu.

- Zamocować akumulator, wsuwając go w odpowiednie miejsce, aż żółte i czerwone oznaczenia nie będą widoczne. Upewnić się, iż akumulator jest dobrze zamocowany.

- Niewykonanie tego może spowodować poparzenie.

- Zakres temperatur użytkowania dla akumula torów litowo-jonowych to od 0 do 40 stopni.

- Użycie akumulatorów schłodzonych poniżej zera, np. w chłodniejszych obszarach północnych, może spowodować nieprawidłowe funkcjonowanie urządzenia. W takich przypadkach należy pozostawić akumulator w miejscu o temperaturze 10 lub więcej stopni na jedną lub więcej godzin przed użyciem i używać urządzenie dopiero po rozgrzaniu akumulatora.

[Ladowarka]

Ładowanie ⚠️ PRZESTROGA:

1) Jeżeli temperatura akumulatora spadnie mniej więcej poniżej -10^ , ładowanie zostanie automatycznie przerwane, aby zapobiec degradacji akumulatora.
2) Zakres temperatur otoczenia jest między 0°C a 40°C. Korzystanie z akumulatora w temperatu- rze poniżej 0°C może objawiać się niepra- widłowym działaniem narzędzia.
3) Z ładowarki należy korzystać w temperatu - rze między 0°C a 40°C i ładować akumulator w temperaturze zbliżonej do temperatury akumulatora. (Różnica między temperaturą akumulatora a temperaturą otoczenia w miejscu ładowania nie powinna przekraczać 15°C.)

4) W przypadku ładowania zimnego akumulatora (poniżej 0°C) w ciepłym miejscu, należy pozostawić akumulator w tym miejscu i odczekać co najmniej jedną godzinę, aby akumulator ogrzał się do temperatury otoczenia.
5) W przypadku ładowania więcej niż dwóch akumulatorów pod rząd, ładowarkę należy schłodzić.
6) Trzymając ładowarkę lub przy innych okazjach, nie wolno wkładać palców do otworu ze stykami.
7) Zapobieganie pożarowi lub uszkodzeniu ładowarki akumulatorów.

- Nie wolno zasłaniać otworów wentylacyjnych na ładowarce i akumulatorze.

- Nieużywaną ładowarkę należy odłączyć od zasilania.

8) Ładowarkę należy przechowywać w temperaturze od 0 do 40 stopni, natomiast akumulator ładować w temperaturze zbliżonej do temperatury przechowywania.
- W przypadku ładowania akumulatora w temperaturze poniżej 0 stopni, pełne ładowanie zapewni tylko około 50% normalnego czasu pracy. Rozpocząć ładowanie po 1 godzinie lub dłuższym czasie w zalecanej temperaturze.
9) Nie ładować akumulatora w miejscu słabo wietrzonym.
10) W trakcie ładowania nie wolno zakrywać akumulatora albo ładowarki ściereczką lub czymś podobnym.

UWAGA:

W momencie zakupu akumulator nie jest w pełni naładowany. Przed użyciem akumulator należy koniecznie naładować.

Sposób ładowania

1. Podłączyć ładowarkę do gniazda prądu zmiennego.

UWAGA:

Przy podłączaniu ładowarki do źródła prądu zmiennego mogą pojawić się iskry. Nie stanowi to jednak problemu, jeśli chodzi o bezpieczeństwo.

1. Dobrze zainstalować akumulator w ładowarce.

1 Wyrównać znaczniki i umieścić akumulator we wnęce w ładowarce.

UWAGA:

Nie na wszystkich akumulatorach występują znaczniki (Q) (na stronie 2).

2 Wsunąć w kierunku strzałki. [Fig.7]

1. Podczas ładowania świeci lampka ładowania. Po zakończeniu ładowania, wewnętrzny elektroniczny układ przełączający zostanie automatycznie aktywowany, aby nie doszło do przeładowania.

- Ładowanie nie rozpocznie się dopóki akumulator jest gorący (na przykład bezpośrednio po zakończeniu uciążliwej operacji).

Do momentu obniżenia się temperatury akumulatora będzie migać lampka oczeki-wania w kolorze pomarańczowym.

Wówczas ładowanie rozpocznie się automatycznie.

1. Gdy akumulator jest naładowany mniej więcej w 80%, zacznie powoli migać lampka ładowania (zielona).

2. Po zakończeniu ładowania, lampka ładowania w kolorze zielonym gaśnie.

3. Jeżeli temperatura akumulatora wynosi 0°C lub mniej, czas całkowitego naładowania akumulatora jest dłuższy niż standardowy czas ładowania akumulatora.

Nawet jeśli akumulator jest całkowicie naładowany, będzie on miał zaledwie mniej więcej 50% mocy w porównaniu z całkowicie naładowanym akumulatorem w warunkach normalnej temperatury roboczej.

1. Jeżeli lampka ładowania (zielona) nie gaśnie, należy zasięgnąć porady w autoryzowanym punkcie sprzedaży.

2. Po ponownym włożeniu do ładowarki całkowicie naładowanego akumulatora, zapali się lampka ładowania. Po kilku minutach lampka ładowania w kolorze zielonym zgaśnie.

3. Akumulator można wyciągnąć trzymając wciśnięty przycisk zwolnienia blokady akumulatora. [Fig.7]

SYGNALIZACJA WIZUALNA

Ładowanie zostało zakończone. (Całkowite naładowanie.) Akumulator jest naładowany w około 80%. Trwa ładowanie. Ładowarka jest podłączona do gniazda prądu zmiennego. Gotowość do ładowania. Lampka stanu operacji ładowania. Lewa: zielona Prawa: będzie świecić w kolorze pomarańczowym. (zielona) (pomarańczowa) Akumulator jest zimny. Akumulator jest ładowany powoli, aby zmniejszyć obciążenie akumulatora. Akumulator jest ciepły. Ładowanie rozpocznie się, gdy temperatura akumulatora spadnie. Jeżeli temperatura akumulatora wynosi -10° lub mniej, lampka stanu operacji ładowania (pomarańczowa) również zacznie migać. Ładowanie rozpocznie się, gdy temperatura akumulatora wzrośnie. Ładowanie nie jest możliwe. Zapchany kurzem lub niesprawny akumulator. Wyłączona Świeci Miga

Recykling akumulatorów

UWAGA:

Z uwagi na ochronę środowiska i recykling materiałów, należy przekazać do utylizacji do oficjalnie wyznaczonego zakładu, jeżeli takowy istnieje w danym kraju.

Informacje dla użytkowników dotyczące zbiórki i utylizacji starego sprzętu oraz zużytych baterii i akumulatorów

Przedstawione symbole umieszczane na produktach, opakowaniach i/lub dołączonej dokumentacji informują, że zużytych urządzeń elektrycznych lub elektronicznych, jak również baterii/akumulatorów nie należy wyrzucać razem z odpadami z gospodarstw domowych.

Zgodnie z krajowym ustawodawstwem oraz Dyrektywami 2012/19/EC i 2006/66/EC, stare produkty, zużyte baterie i akumulatory należy przekazywać do stosownych punktów odbioru, które gwarantują prawidłową utylizację, odzysk i recykling.

Prawidłowa utylizacja opisywanych produktów i akumulatorów pomaga zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie i środowisko, jaki może mieć niewłaściwe postępowanie z odpadami.

Więcej informacji na temat odbioru i recyklingu starych produktów, akumulatorów oraz baterii można uzyskać po skontaktowaniu się z lokalnymi władzami miejskimi, przedsiębiorstwem świadczącym usługi usuwania odpadów lub sklepem, w którym zakupiono dane pozycje.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w krajowym ustawodawstwie.

[Informacje dla firm w obrębie Unii Europejskiej]

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych należy skontaktować się z punktem sprzedaży lub z dostawcą w celu uzyskania dalszych informacji.

[Informacje dotyczące utylizacji w krajach spoza Unii Europejskiej]

Te symbole obowiązuje tylko w Unii Europejskiej. W razie potrzeby pozbycia się tych pozycji należy skontaktować się z miejscowymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie utylizacji.

IV. KONSERWACJA

- Do czyszczenia urządzenia używać wyłącznie suchej, miękkiej szmatki.

Do czyszczenia nie wolno używać wilgotnej szmatki, rozcieńczalników, benzyny ani innych lotnych rozpuszczalników.

- W przypadku przedostania się wody do wnętrza narzędzia lub akumulatora, należy ją jak najszybciej usunąć, a narzędzie pozostawić aż wyschnie. Dokładnie usunąć kurz lub opiłki żelaza zgromadzone wewnątrz narzędzia. W przypadku jakichkolwiek problemów z obsługą narzędzia, należy zasięgnąć porady w punkcie napraw.

V. AKCESORIA OPCJONALNE

• Używać wyłącznie końcówek o odpowiednim rozmiarze.
• Oryginalny opcjonalny uchwyt wiertarski do szybkiej wymiany Panasonic (EY9HX131E).

Rozmiar uchwytu wiertarskiego:

Sześciokątny, 6,35 mm

EY9HX131E

PRZESTROGA:

Nie używać urządzenia do wiercenia otworów w drewnie i metalu.

VI. DODATEK

MAKSYMALNE ZALECANE PARAMETRY

Model nr EY75A7 EY75A8
Osadzanie wkrętów	Wkręt do drewna 3,5 mm – 9,5 mm	—
	Wkręt samogwintujący 3,5 mm – 6 mm
Mocowanie śrub	Śruba zwykła M6 – M16	M10 – M20
	Śruba o wysokiej wytrzymałości	M6 – M12 M10 – M16

DODATEK GWARANCYJNY

- Awarie i uszkodzenia spowodowane intensywnym zgodnym użytkowaniem (np. w fabryce na linii montażowej itp.) nie podlegają gwarancji.

- W przypadku przedostania się wody do wnętrza narzędzia lub akumulatora, należy ją jak najszybciej usunąć, a narzędzie pozostawić aż wyschnie. Dokładnie usunąć kurz lub opiłki żelaza zgromadzone wewnątrz narzędzia. W przypadku jakichkolwiek problemów z obsługą narzędzia, należy zasięgnąć porady w punkcie napraw.

UWAGA: Wskazania dotyczące wagi

Powyżej lub równe 1 kg: wskazywane jako 0,05 kg.

Poniżej 1 kg: wskazywane jako 0,01 kg.

URZĄDZENIE ZASADNICZE

Model nr EY75A7		EY75A8
Napięcie silnika		14,4 V prądu stałego	18 V prądu stałego	14,4 V prądu stałego	18 V prądu stałego
Prędkość bez obciążenia[min-1 (obr./min)]	Tryb miękki	0 – 950		0 – 1000
	Tryb średni	0 – 1450		0 – 1500
	Tryb twardy	0 – 2500		0 – 2300	0 – 2500
	Tryb wkrętu samogwintującego	0 – 2500		—
Maksymalny moment obrotowy		155 N•m(15,8 kgf•m)	160 N•m(16,3 kgf•m)	260 N•m(26,5kgf•m)	280 N•m(28,6 kgf•m)
Liczba udarów na minutę[min-1(udarów/min)]	Tryb miękki	0 – 1900
	Tryb średni	0 – 2900
	Tryb twardy	0 – 3100		0 – 3400	0 – 3600
	Tryb wkrętu samogwintującego	0 – 1200		—
Całkowita długość		118 mm		143 mm
CieżarZ akumulatorem:	EY9L45	1,55 kg	—	1,65 kg	—
	EY9L50	—	1,70 kg	—	1,80 kg
	EY9L51	—	1,70 kg	—	1,80 kg
	EY9L52	—	1,45 kg	—	1,55 kg
	EY9L53	—	1,50 kg	—	1,60 kg
	EY9L54	—	1,70 kg	—	1,80 kg
Hałas, drgania		Informacje na dołączonej karcie
