Marke	Panasonic
Modell	EY75A8
Produkttyp	Akku-Schlagschrauber
Stromversorgung	Li-Ionen-Akku 18 V Gleichstrom
Leerlaufdrehzahl (Modus Weich)	0 – 1.000 U/min
Leerlaufdrehzahl (Modus Mittel)	0 – 1.500 U/min
Leerlaufdrehzahl (Modus Hart)	0 – 2.300 U/min
Schlagfrequenz (Modus Weich)	0 – 1.900 Schläge/min
Schlagfrequenz (Modus Mittel)	0 – 2.900 Schläge/min
Schlagfrequenz (Modus Hart)	0 – 3.400 Schläge/min
Max. Drehmoment	280 N·m (28,6 kgf·m)
Gesamtlänge	143 mm
Gewicht (mit Akku EY9L54)	1,80 kg
Schraubkapazität (Holzschrauben)	bis 9,5 mm
Schraubkapazität (Standardschrauben)	M10 – M20
Bohrfutter	Sechskant 6,35 mm (Schnellwechsel)
Sicherheit	Schaltersperre, Überhitzungsschutz Motor/Akku
Wartung	Reinigung mit einem trockenen Tuch, kein Wasser oder Lösungsmittel verwenden
Ersatzteile	Akkus, Ladegerät, optionales Bohrfutter EY9HX131E
Garantie	Ergänzende Garantie verfügbar, ausgenommen langanhaltende intensive Nutzung

Häufig gestellte Fragen - EY75A8 PANASONIC

Wie ändere ich den Schlagkraftmodus?

Drücken Sie die Taste für den Schlagmodus, um zwischen den Modi Hart, Mittel und Weich zu wechseln. Der ausgewählte Modus wird auf dem Bedienfeld angezeigt.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie die Akkutemperatur: Wenn sie zu heiß oder zu kalt (unter 0 °C) ist, wartet das Ladegerät, bis die Temperatur wieder im normalen Bereich liegt. Reinigen Sie auch die Kontakte von Akku und Ladegerät.

Wie setze ich den Akku ein und entferne ihn?

Richten Sie die Ausrichtungsmarkierungen am Akku und am Werkzeug aus, schieben Sie dann den Akku bis zum Einrasten. Zum Entfernen drücken Sie die Entriegelungstaste und schieben den Akku nach vorne.

Kann ich einen Akku einer anderen Marke verwenden?

Nein, verwenden Sie nur Panasonic-Akkus, die für dieses Werkzeug entwickelt wurden. Die Verwendung von recycelten oder nachgemachten Akkus kann das Werkzeug beschädigen und die Garantie erlischt.

Was bedeutet die Überhitzungswarnleuchte?

Die Leuchte leuchtet oder blinkt, wenn der Motor oder der Akku überhitzt. Das Werkzeug stoppt dann. Lassen Sie es mindestens 30 Minuten abkühlen, bevor Sie es wieder verwenden.

Wie lese ich die Akkustandsanzeige?

Drücken Sie die Taste für die Akkustandsanzeige. Drei leuchtende Anzeigen = ausreichende Ladung; zwei = etwa 60 %; eine = Akku schwach; drei blinkende = leer, sofort aufladen.

Welche Bit-Typen sind kompatibel?

Verwenden Sie Sechskant-Bits mit 6,35 mm und einer Einkerbung von 9,5 mm. Stellen Sie sicher, dass sie fest im Schnellspannfutter sitzen.

Kann ich dieses Werkzeug als Bohrer verwenden?

Nein, dieses Werkzeug ist nur zum Schrauben und Anziehen von Schrauben konzipiert. Verwenden Sie es nicht zum Bohren.

Wie pflege ich das Werkzeug?

Wischen Sie das Werkzeug mit einem trockenen Tuch ab. Verwenden Sie niemals Wasser oder Lösungsmittel. Falls Wasser eindringt, entfernen Sie den Akku und trocknen Sie das Werkzeug gründlich, bevor Sie es wieder verwenden.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren autorisierten Panasonic-Händler. Zu den optionalen Zubehörteilen gehören ein Schnellspannfutter (EY9HX131E) und verschiedene kompatible Akkus.

BEDIENUNGSANLEITUNG EY75A8 PANASONIC

Akku-Schlagschrauber / Akku-Schlagschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Ausrichtmarkierungen

Etikett (rot oder gelb)

Akku-Entriegelungsknopf

Ausrichtmarkierungen

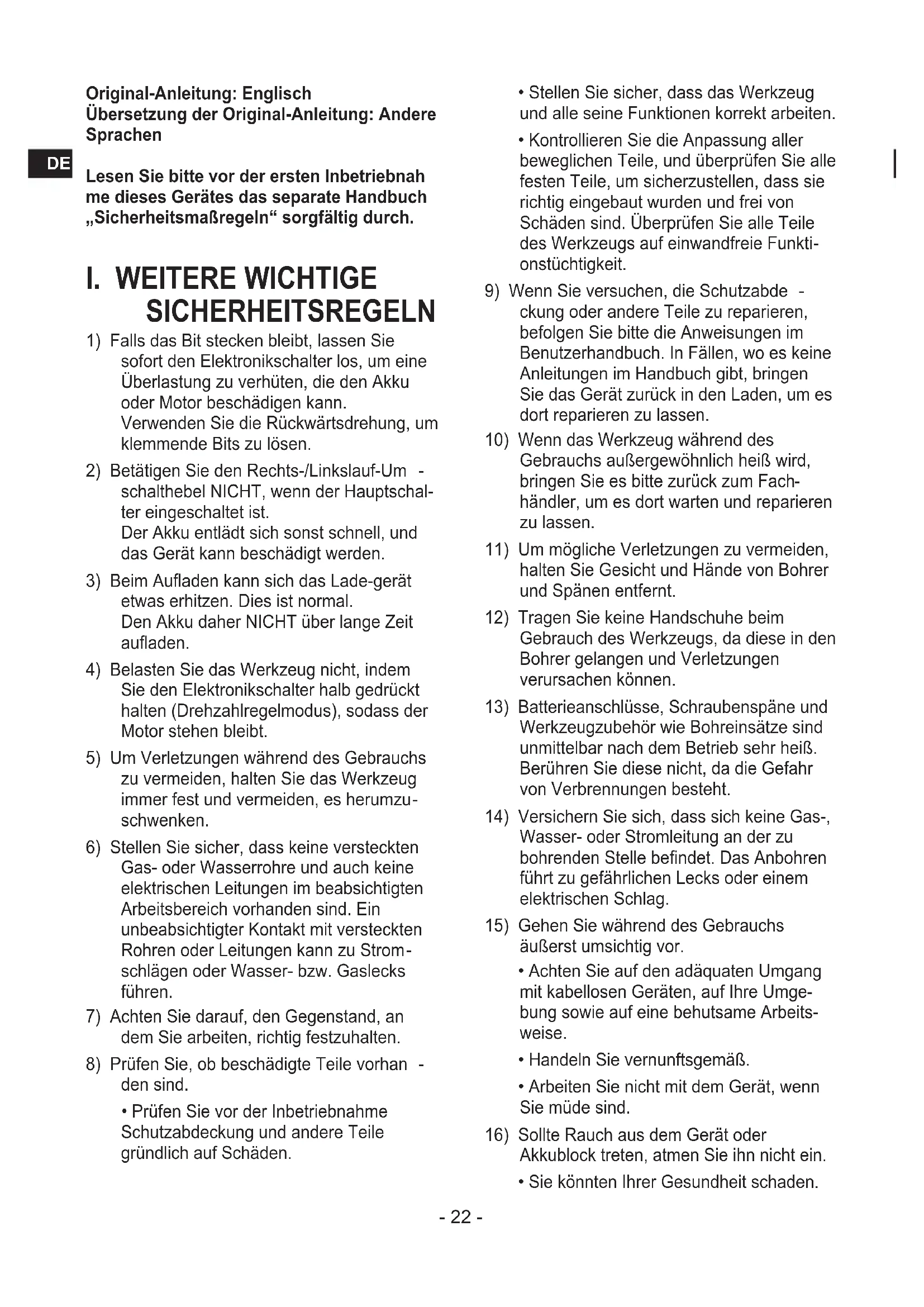

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Lesen Sie bitte vor der ersten Inbetriebnah me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Falls das Bit stecken bleibt, lassen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.
2) Betätigen Sie den Rechts-/Linkslauf-Um - schalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.
3) Beim Aufladen kann sich das Lade-gerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit aufladen.
4) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
5) Um Verletzungen während des Gebrauchs zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzu-schwenken.
6) Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre und auch keine elektrischen Leitungen im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbeabsichtigter Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlägen oder Wasser- bzw. Gaslecks führen.
7) Achten Sie darauf, den Gegenstand, an dem Sie arbeiten, richtig festzuhalten.
8) Prüfen Sie, ob beschädigte Teile vorhanden sind.
- Prüfen Sie vor der Inbetriebnahme Schutzabdeckung und andere Teile gründlich auf Schäden.

• Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.
• Kontrollieren Sie die Anpassung aller beweglichen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfreie Funktionstüchtigkeit.

9) Wenn Sie versuchen, die Schutzabde -ckung oder andere Teile zu reparieren, befolgen Sie bitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Handbuch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu lassen.

10) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heiß wird, bringen Sie es bitte zurück zum Fachhändler, um es dort warten und reparieren zu lassen.

11) Um mögliche Verletzungen zu vermeiden, halten Sie Gesicht und Hände von Bohrer und Spänen entfernt.

12) Tragen Sie keine Handschuhe beim Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.

13) Batterieanschlüsse, Schraubenspäne und Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr heiß. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht.

14) Versichern Sie sich, dass sich keine Gas-, Wasser- oder Stromleitung an der zu bohrenden Stelle befindet. Das Anbohren führt zu gefährlichen Lecks oder einem elektrischen Schlag.

15) Gehen Sie während des Gebrauchs äußerst umsichtig vor.

• Achten Sie auf den adäquaten Umgang mit kabellosen Geräten, auf Ihre Umgebung sowie auf eine behutsame Arbeitsweise.
• Handeln Sie vernunftsgemäß.
• Arbeiten Sie nicht mit dem Gerät, wenn Sie müde sind.

16) Sollte Rauch aus dem Gerät oder Akkublock treten, atmen Sie ihn nicht ein.

- Sie könnten Ihrer Gesundheit schaden.

17) Verdecken oder verstopfen Sie nicht die Öffnungen des Geräts oder des Ladeteils.

• Dies kann zu Verbrennungen führen.

18) Setzen Sie ihre Haut nicht der heißen Luft aus, die aus den Öffnungen von Gerät und Ladeteil strömt.

19) Nehmen Sie keine Veränderungen am Gerät vor, bauen Sie es nicht auseinander und reparieren Sie es nicht.

- Es besteht Brand- oder Stromschlaggefahr. Kontaktieren Sie zwecks Reparaturen Ihren Händler oder den Panasonic-Kundenservice.

20) Benutzen Sie das Gerät nicht, wenn dieses oder der Akkublock etwa mit Öl beschmiert ist.

- Stürze können Gerät und Akkublock beschädigen. Der Eintritt von Öl oder Ähnlichem kann Überhitzung, einen Brand oder eine Explosion zur Folge haben.

21) Bits sollten nach Gebrauch entfernt werden.

22) Überprüfen Sie Gerät, Akkublock, Ladeteil und Bits vor Gebrauch auf Schäden.

- Schäden an den einzelnen Bestandteilen können zu Verletzungen führen.

23) Bringen Sie Bits und anderes Zubehör an, wie im Handbuch beschrieben.

- Lose Bits können Verletzungen verursa chen.

24) Versichern Sie sich, dass sich niemand unter Ihnen befindet, wenn sie in der Höhe arbeiten.

- Herabfallende Teile oder Materialien können andere verletzen.

25) Benutzen Sie das Gerät nicht an Orten mit größeren Mengen Staub, entflammbaren Flüssigkeiten oder Gas.

26) Vermeiden Sie den Kontakt mit geerdeten Objekten wie Metallrohren und Heizkörpern sowie auch mit Mikrowellenöfen und Kühlschränken.

27) Nehmen Sie Gerät und Ladeteil erst in Betrieb, wenn Sie das Benutzerhandbuch und die Sicherheitsbestimmungen gelesen haben.

28) Seien Sie stets vorbereitet und arbeiten Sie mit Bedacht.

29) Schützen Sie sich während der Arbeit mit einer Schutzbrille und falls erforderlich, auch mit Staubmaske, Sicherheitsschuhen, Helm oder Hörschutz.

30) Vermeiden Sie den Einsatz in der Nähe von ätzenden Gasen.

31) Achtung, das Gerät ist durchweg betriebsbereit, da es keinen Strom benötigt.

32) Unterbrechen Sie den Betrieb, sobald der Bohrer blockiert, um Schäden an Akku und Motor zu vermeiden.

33) Achten Sie beim Bohrerwechsel oder Ruhezustand des Geräts darauf, dass der Vorwärts-/Rückwärts-Schalter in der mittleren Position steht und entfernen Sie den Akkublock. Eine versehentliche Inbetriebnahme kann zu Verletzungen führen.

34) Setzen sie das Gerät nicht Temperaturen von über 50 Grad Celsius aus.

• Dies kann zu Fehlfunktionen führen.

35) Bohren Sie nicht in Metall.

- Sie könnten sich durch Metallsplitter verletzen.

36) Entfernen Sie Bits vom Gerät, wenn Sie es am Haken aufhängen. So beugen Sie Verletzungen zu vor.

37) Verwenden Sie nicht verschiedene Akkublocks hintereinander.

38) Starten Sie das Gerät nicht abrupt.

39) Versichern Sie sich, dass beim Aufladen der Netzstecker komplett in der Steckdose sitzt.

- Tut er das nicht, kann es zum Stromunfall oder Brand aufgrund von Überhitzung kommen. Benutzen Sie keine beschädigten Stecker oder Steckdosen.

40) Befreien Sie den Netzstecker regelmäßig von Staub und Schmutz.

- Staub- und Schmutzansammlungen auf Steckern können bei schlechter Isolation und Feuchtigkeit zu einem Brand führen. Verwenden Sie zur Reinigung ein trocknes Tuch.

DE

41) Gibt das Ladeteil während des Ladevorgangs ungewöhnliche Geräusche, Gerüche oder Hitze ab, ziehen Sie den Netzstecker aus der Steckdose, entfernen Sie den Akkublock und suchen Sie Ihren Händler auf.
42) Überprüfen Sie regelmäßig, ob sich Staub in den Öffnungen des Ladeteils angesammelt hat und ob der Ventilator während des Ladevorgangs läuft. Bei ungenügender Kühlung kann es zur Rauchentwicklung und im schlimmsten Fall zur Explosion kommen.
43) Benutzen Sie weder Gerät noch Ladeteil in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

- Dies kann zur Hitze-, Rauchentwicklung und Explosion führen.

44) Ziehen Sie den Stecker niemals mit nassen Händen aus der Steckdose.
- Sie könnten einen elektrischen Schlag erleiden.
45) Ziehen Sie bei Nichtbetrieb den Stecker aus der Steckdose.
- Anderenfalls besteht Stromschlag-, Kurzschluss- oder Feuergefahr infolge von schlechter Isolierung.
46) Verwenden Sie für den Netzstecker nur geeignete Steckdosen.
47) Nehmen Sie keine Veränderungen am Netzstecker vor.
48) Halten Sie das Gerät ruhig und vermeiden Sie überflüssige Bewegungen beim Gebrauch.

Anderenfalls besteht Verletzungsgefahr.

49) Befestigen Sie den zu bearbeitenden Gegenstand sicher.

Anderenfalls kann der Gegenstand verrutschen und eine Verletzung verursachen.

Verwenden Sie zur Sicherheit eine Klammer oder einen Schraubstock.

50) Verwenden Sie die LED-Leuchte nicht als Taschenlampe.

Da die LED-Leuchte keine ausreichende Helligkeit liefert, besteht die Gefahr von Unfällen, wenn sie an einem dunklen Ort als ausschließliche Beleuchtung verwendet wird.

51) Tragen Sie während des Gebrauchs keinen Handschutz wie Arbeitshandschuhe, die sich im Bohrer verfangen könnten. Verletzungsgefahr besteht, wenn sich Handschuhe im drehenden Teil des Bohrers verfangen.
52) Führen Sie bei Gebrauch des Hakens keine ruckhaften Bewegungen aus. Anderenfalls kann das Gerät herunterfallen und eine Beschädigung verursacht werden.
53) Achten Sie während des Gebrauchs darauf, den drehenden Teil des Bohrers und Bohrklein vom Körper fernzuhalten. Das Bit könnte sich lösen oder abbrechen, oder Bohrklein könnte in Kontakt mit Körperteilen geraten und Verletzungen verursachen. Spitze Werkzeuge wie Bits sind grundsätzlich in regelmäßigen Abständen zu ersetzen.

Symbol Bedeutung
V	Volt
---	Gleichstrom
n_0	Leerlaufdrehzahl
... min^-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedie-nungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNUNG:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.

WARNUNG:

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.
• Um Leckagen, Überhitzung, Rauchentwick lung, Brände und Explosionen zu verhindern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Hauptteil/Akku/Ladegerät) diese Anweisungen.

- Lassen Sie kein Bohrklein oder Staub auf den Akku fallen.

- Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm. Lagern Sie den Akku getrennt von Metallgegenständen (Schrauben, Nägeln usw.) im Werkzeugkoffer.

- Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwicklung, Feuer und Explosion.)

• Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind
• Verwendung unter Wasser

II. BAUGRUPPE

HINWEIS:

Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Anbringen oder Abnehmen des Bits

Trennen Sie vor dem Anbringen oder 1. Die Hülse des Schnellspannfutters halten und vom Schrauber herausziehen.

1. Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
2. Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
3. An dem Bit ziehen, um sicherzustellen, das er nicht abgezogen werden kann.
4. Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.

VORSICHT:

Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit löst, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

Verwenden Sie 6,35-mm Sechskantbits. Um einwandfreie Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskantbits mit 9,5 mm Arretierung. [Fig.1]

Anbringen oder Abnehmen einer Stecknuss [Fig.2]

1. Anbringen einer Stecknuss Bringen Sie die Stecknuss an, indem Sie das Loch auf die Kugelarretierung am Vierkant ausrichten.
   Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.
2. Abnehmen einer Stecknuss Ziehen Sie die Stecknuss ab.

HINWEIS:

Halten Sie das Werkzeug über dem Gefrierpunkt (0°C), wenn Sie Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmen. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Anbringen und Abnehmen von Stecknüssen.

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: [Fig.3]
   Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.

1. Zum Entfernen des Akkus: [Fig.3]

Den Knopf drücken und den Akku einschieben.

III. BETRIEB

DE

WARNUNG!

- Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptteil]

VORSICHT

- Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).

HINWEIS:

Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommen. Falls ein Gegenstand in Berührung mit dem Auslöseschalter des Werkzeugs kommt, auch wenn der Rechts-/Linkslauf-Schalter in der Mittelstellung (gesperrt) steht, kann möglicherweise eine kleine Menge des elektrischen Stroms weiter fließen. Dies kann zu einer übermäßigen Entladung des Akkus und dadurch zum Ausfall des Akkus führen.

Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels [Fig.4]

1. Für Rechts- oder Linkslauf den Hebel drücken. Die Drehrichtung des Hebels vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Durch Drücken des Auslösers erhöht sich die Geschwindigkeit. Wird der Auslöser losgelassen, stellt das Werkzeug sofort den Betrieb ein.
4. Wenn eine Anwendung beendet wurde, verriegeln Sie den Schalter, indem Sie den Hebel auf die Mittelstellung stellen.

HINWEIS:

Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

VORSICHT:

Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung.

* Diese Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines Akkus betätigt wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung läuft die Maschine ohne Verzögerung an.

Ändern der Befestigungsseite des Riemenhakens [Fig.5]

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube.
(2) Ziehen Sie den Haken heraus.

1. Befestigen des Hakens auf der anderen Seite

(1) Führen Sie den Haken auf der anderen Seite ein.
(2) Ziehen Sie die Schraube gut fest.

WARNUNG!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.

WARNUNG!

• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn Sie das Werkzeug mit dem Gürtelha ken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Wahl des Schlagkraftmodus

Der Schrauber wurde werksseitig vom Hersteller auf den Schlagkraftmodus „Stark“ eingestellt.

[EY75A7]

• Wählen Sie einen von 4 Schlagkraftmodi (Stark, Selbstschneidende Schraube, Schwach, Mittel).
  Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Selbstschneidende Schraube“, „Schwach“ oder „Mittel“.

[EY75A8]

• Wählen Sie einen von 3 Schlagkraftmodi (Stark, Schwach, Mittel).
  Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Schwach“ oder „Mittel“.

Stark

EY75A7:

0 – 2500 U/min/und

0 - 3100 S/min/

EY75A8:

0 – 2300 U/min/und

0 - 3400 S/min/

- Arbeitsgänge, die ein hohes Drehmoment erfordern, wenn keine Gefahr besteht, die Schraube zu zerstören oder den Schraubenkopf auszubrechen.

* Befestigung von größeren Schrauben (M8 oder größer)

* Befestigung langer Holzschrauben

Mittel

EY75A7:

0 – 1450 U/min/und

0 - 2900 S/min/

EY75A8:

0 – 1500 U/min/und

0 - 2900 S/min/

- Arbeitsgänge, die ein mittelmäßiges Drehmoment erfordern und bei denen die Gefahr von Schraubenbruch, Ausbrechen von Schraubenköpfen oder Bruch des Bohreinsatzes minimiert sein soll.

* Befestigung von Schrauben kleinerer Durchmesser (z. B. M6)

Schwach

EY75A7:

0 – 950 U/min/ und

0 - 1900 S/min/

EY75A8:

0 – 1000 U/min/ und

0 – 1900 S/min/

- Arbeitsgänge, die ein begrenztes Drehmoment erfordern und bei denen keine Gefahr von Schraubenbruch, Ausbrechen von Schraubenköpfen oder Bruch des Bohreinsatzes bestehen soll.

- Arbeitsgänge, bei denen die fertige Außenfläche nur minimal beschädigt werden soll.

* Befestigung von Schrauben kleinerer Durchmesser (M6 oder kleiner)

* Befestigung in Kunststoff

* Einbau von Gipskarton

* S/min = Schläge pro Minute

Nur für EY75A7

Selbstbohrende Schraube

0 – 2500 U/min/und

0 - 1200 S/min/

- Arbeitsgänge, die einen bündigen Abschluss der selbstschneidenden Schraube erfordern. (Durchm. 4 mm × 15 mm oder kleiner) (Die automatische Modusänderung beginnt beim Modus „Stark“ in Richtung langsamerer Drehzahlen vor dem bündigen Abschluss)

* S/min = Schläge pro Minute

DE

Vermeiden Sie das wiederholte Niederdrücken des Schalters, wenn die Bolzen und chrauben richtig festgezogen sind.

Anderenfalls kann der Start der Drehbewegung verzögert wurden oder die Schlagkraftmodusanzeige blinken, so dass der Start der Drehbewegung verhindert wird, um die Schaltkreise zu schützen.

LED-Leuchte

Drücken Sie die Leuchtentaste, und legen Sie die Beleuchtungsbedingung fest.

Die Leuchte braucht nur einen sehr geringen Strom und beeinträchtigt weder die Leistung noch die Akkukapazität.

VORSICHT:

• Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt.
- Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

VORSICHT: SEHEN SIE NICHT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

Übertemperatur-Warnung

Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor-oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. Des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhit zungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfters ansprechen.
• Falls das Werkzeug bei niedriger Umge bungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an. Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab.

Akkustandsanzeige

Drücken Sie den Akkustandsanzeigeknopf. Die Akkustandsanzeige zeigt den Akkustand durch Drücken des Knopfes in drei Stufen an. Sie wechselt in den Schlagkraftmodus, wenn der Knopf losgelassen wird.

HINWEIS:

Auf der Anzeige erscheint in folgenden Fällen nicht der Akkustand, auch wenn der Knopf gedrückt wird.

• Die Basiseinheit ist ausgeschaltet.
- Der Akku wurde gerade angebracht.
• Die Basiseinheit oder der Akkustandsan zeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätigt.

Drücken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben.

- Wenn die Akkutemperatur sehr hoch ist, stoppen Sie den Vorgang, und warten Sie, bis die Akkutemperatur wieder niedrig ist.

Anzeige Akkustatus
	3 Lampen leuchten	Genug aufgeladen
	2 Lampen leuchten	Ca. 60 % verblei-ben
	1 Lampe leuchtet	Der Akkustand ist niedrig. Baldige Aufla-dung erforderlich.
	3 Lampen blinken	Leer Sofortige Aufla-dung erforderlich.

Die Akkustandsanzeige dient nur als Richtlinie. Die Anzeige kann sich durch Akkuzustand oder Umgebungstemperatur ändern.

Übermäßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

[Akku]

Für richtigen Gebrauch des Akkus [Fig.6]

• Der Akku hat nur eine begrenzte Lebensdauer.
• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.

• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinken die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

• Benutzen Sie für aufladbare Panasonic-Geräte auch Panasonic-Akkublöcke. Meiden Sie modifizierte Akkublöcke (einschließlich solcher, die schon mal zerlegt waren oder Ersatzteile enthalten).

• Benutzen Sie keinen abgenutzten Akkublock, ansonsten besteht Brand- oder Explosionsgefahr durch Überhitzung.
• Tritt Flüssigkeit aus dem Akkublock, stellen Sie den Betrieb umgehend ein, halten Sie ihn von offenen Flammen fern, und suchen Sie Ihren Händler auf.
• Schieben Sie den Akkublock beim Anbringen so weit, bis die rote und gelbe Markierung nicht mehr sichtbar sind. Versichern Sie sich, dass er nicht mehr abfallen kann.

- Anderenfalls riskieren Sie Verbrennungen.

• Die ideale Betriebstemperatur für Lithium-Iø nen-Akkus ist 0 bis 40 Grad Celsius.

- Der Gebrauch von unter 0 Grad Celsius gekühlten Akkublocks – etwa in nördlichen Regionen – kann zu Fehlfunktionen des Gerätes führen. Lassen Sie in diesem Fall den Akkublock mindestens eine Stunde bei mindestens 10 Grad Celsius liegen, bevor Sie das Gerät wieder benutzen.

[Ladegerät]

Laden

VORSICHT:

1) Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.
2) Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
3) Verwenden Sie das Ladegerät bei Temperaturen zwischen 0°C und 40°C. Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15°C betragen.)
4) Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
5) Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.
6) Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.
7) Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern. - Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. - Trennen Sie das Ladegerät vom Strom netz, wenn es nicht benutzt wird.
8) Lagern Sie das Ladeteil bei einer Tempe - ratur zwischen 0 und 40 Grad Celsius. Die Temperatur beim Aufladen sollte nicht zu sehr von der Lagertemperatur abweichen.

- Wird der Akkublock bei Temperaturen unter 0 Grad Celsius aufgeladen, kann sich die Ladekapazität um 50% mindern. Warten Sie mit dem Laden mindestens eine Stunde, nachdem Sie Ladeteil und Akkublock wieder in den vorgeschriebenen Temperaturbereich gebracht haben.

9) Laden Sie nicht in schlecht durchlüfteten Räumen auf.
10) Während des Ladevorgangs darf weder der Akku noch das Ladegerät mit einem Tuch usw. abgedeckt werden.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladevorgang

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommen. Dies stellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladegerätes einsetzen.

HINWEIS:

Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen (auf Seite 2).

2 In Pfeilrichtung nach vorn schie ben. [Fig.7 →]

1. Während des Ladens leuchtet die Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z. B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.

3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.
   Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

4. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.

5. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontroll-lampe.
6. Entfernen Sie den Akku, während der Akku-Entriegelungsknopf nach oben gehalten wird. [Fig.7]

ANZEIGELAMPEN

Ladevorgang ist abgeschlossen. (Volle Ladung) Der Akku ist zu etwa 80 % aufgeladen. Ladevorgang läuft. Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. (Lrund) (Orange) Ladezustandslampe. Links: Grün Rechts: Orange wird angezeigt. Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren. Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akku gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt. Keine Ladung möglich. Verstaubt oder Defekt des Akkus. Erlischt Leuchten Blinken

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2012/19/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

[Für Geschäftskunden in der Europäischen Union]

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

IV. WARTUNG

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen.
  Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.

V. OPTIONALES ZUBEHÖR

• Verwenden Sie nur Bits der geeigneten Größe.
• Optionales original Panasonic Schnellwechselfutter (EY9HX131E). Futtergröße: 6,35 mm sechseckig

EY9HX131E

VORSICHT:

Verwenden Sie das Gerät nicht zum Bohren von Löchern in Holz und Metall.

VI. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modellnr. EY75A7 EY75A8
Schrauben eindrehen	Holzschraube 3,5 mm – 9,5 mm		—
	Selbstbohrende Schraube	3,5 mm – 6 mm
Schrauben anziehen	Standardschraube M6 – M16 M10 – M20
	HV-Schraube M6 – M12 M10 – M16

ZUSATZ ZUR GARANTIE

- Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montage-fließband usw.) sind nicht von der Garantie abgedeckt.

- Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.

VII. TECHNISCHE DATEN

HINWEIS: Gewichtsanzeige

1 kg oder mehr: angezeigt in 0,05 kg.

Unter 1 kg: angezeigt in 0,01 kg.

HAUPTGERÄT

Modellnr. EY75A7 EY75A8
Motorspannung 14,4 V DC 18 V DC		14,4 V DC 18 V DC
Leerlaufdreh-zahl[min-1(U/min)]	Modus „Schwach“	0 – 950 0 – 1000
	Modus „Mittel“	0 – 1450 0 – 1500
	Modus „Stark“	0 – 2500 0 – 2300		0 – 2500
	Modus „Selbstschneiden-de Schraube“	0 – 2500 —
Maximales Drehmoment		155 N•m(15,8 kgf•m)	160 N•m(16,3 kgf•m)	260 N•m(26,5kgf•m)	280 N•m(28,6 kgf•m)
Schlagzahl pro Minute[min-1(ipm)]	Modus „Schwach“	0 – 1900
	Modus „Mittel“	0 – 2900
	Modus „Stark“	0 – 3100 0 – 3400		0 – 3600
	Modus „Selbstschneiden-de Schraube“	0 – 1200 —
Gesamtlänge		118 mm		143 mm
GewichtMit Akku:	EY9L45	1,55 kg	—	1,65 kg	—
	EY9L50	—	1,70 kg	—	1,80 kg
	EY9L51	—	1,70 kg	—	1,80 kg
	EY9L52	—	1,45 kg	—	1,55 kg
	EY9L53	—	1,50 kg	—	1,60 kg
	EY9L54	—	1,70 kg	—	1,80 kg
Geräusche, Vibration		Siehe beiliegendes Datenblatt

DE

VII. SPECIFICHE TECNICHE

VII. TECHNISCHE GEGEVENS

V. VALFRIA TILLBEHÖR

TÄRKEÄ HUOMAUTUS: ÄLÄ KATSO SÄTEESEEN.

VII. DANE TECHNICZNE
