| Produkttyp | Akku-Schlagschrauber |
| Marke | Panasonic |
| Modell | EYFLA2 |
| Nennspannung | 10,8 V Gleichspannung |
| Batterietyp | Li-Ion (Modell EYFB30, nicht im Lieferumfang) |
| Batteriekapazität | 3 Ah |
| Spannfuttergröße | Einzelende: 9 - 9,5 mm (23/64" - 3/8"); Doppelende: 12 mm (15/32") |
| Leerlaufdrehzahl (max.) | 0 - 2.300 U/min |
| Schlagzahl pro Minute (max.) | 0 - 3.600 Schläge/min |
| Maximales Drehmoment | 90 N·m (918 kgf·cm, 796 in·lbs) |
| Drehmomenteinstellbereich | ca. 6 - 30 N·m |
| Gesamtlänge | 164 mm (6-7/16") |
| Gewicht (mit Akku EYFB30) | 1,35 kg (2,9 lbs) |
| Beleuchtung | integrierte LED |
| Funktionen | Drehmomentsteuerung, Intervallregelung, automatische Abschaltung, Anzugsbestätigungsanzeige, Vorwärts-/Rückwärtsumschaltung, Drehzahlregler |
| Kompatibles Ladegerät | Panasonic EY0L80 (nicht im Lieferumfang) |
| Ladezeit (typisch) | ca. 40 Min. (betriebsbereit), 65 Min. (voll) |
| Ladetemperatur | 5 °C bis 40 °C |
| Sicherheit | Gehörschutz tragen; beim Bohren in Wänden keine Metallteile berühren; Schalter in Mittelstellung verriegeln |
| Wartung | Mit einem trockenen, sauberen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden |
| Optionales Zubehör | Fernbedienung EYFA30, Schutzhüllen für Werkzeug und Akku |
Häufig gestellte Fragen - EYFLA2 PANASONIC
Benutzerfragen zu EYFLA2 PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schrauber kostenlos im PDF-Format! Finden Sie Ihr Handbuch EYFLA2 - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EYFLA2 von der Marke PANASONIC.
BEDIENUNGSANLEITUNG EYFLA2 PANASONIC
Vor Inbetriebnahme des Gerätes die Betriebsanleitungitte grundlich durchlen und die Sbrochure zum späteren Nachschlagen sorgfältig aufbewahren.
Deutsch:Seite 18 Svenska: Sid 96
Français: Page 31 Norsk: Side 108
Italiano: Pagina 44 Suomi: Sivu 120

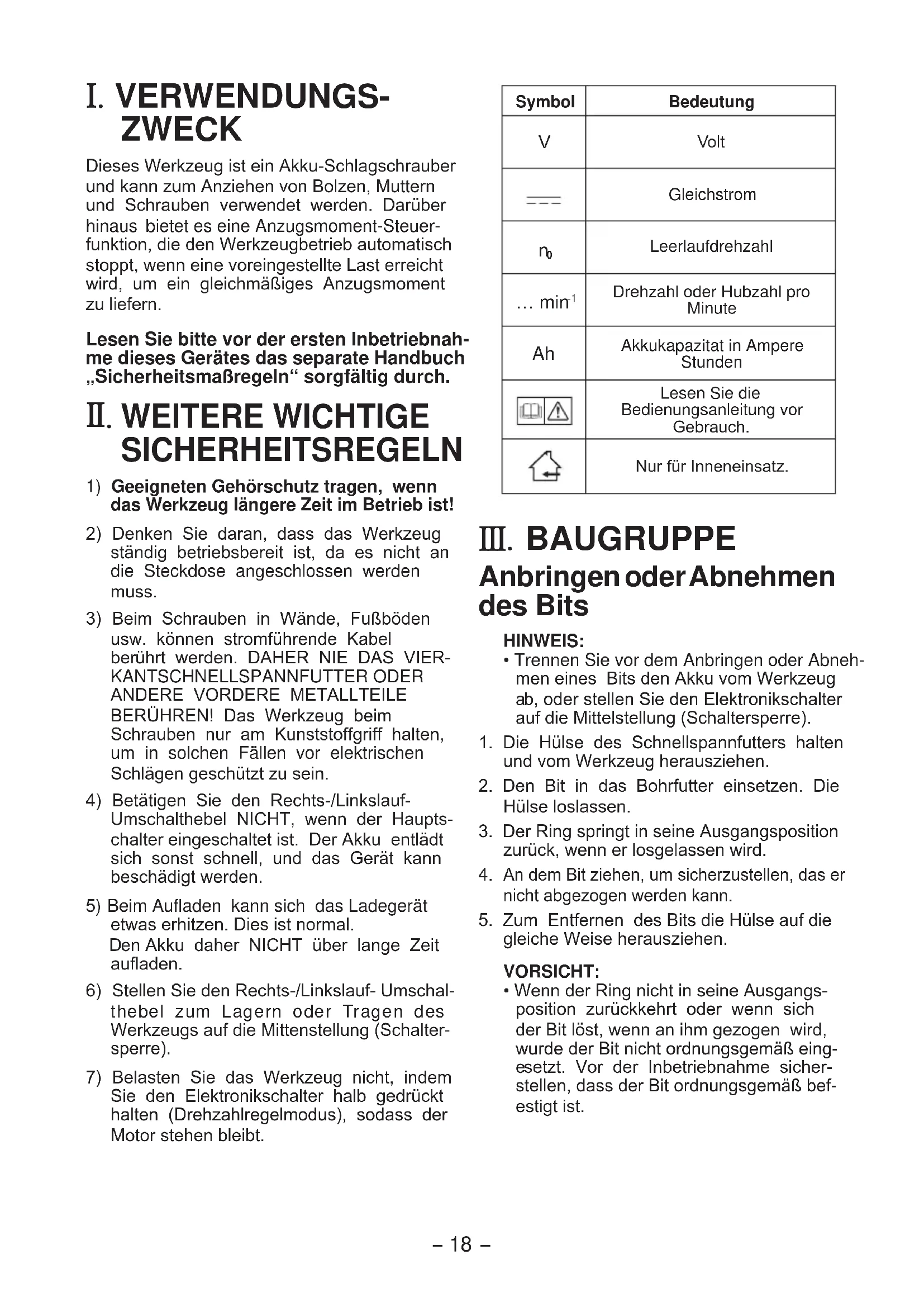

I. VERWENDUNGS-ZWECK
Dieses Werkzeug ist ein Akku-Schlagschrauber und kann zum Anziehen von Bolzen, Muttern und Schrauben verwendet werden. Darüber hinaus bietet es eine Anzugsmoment-Steuerfunktion, die den Werkzeugbetrieb automatisch stoppt, wenn eine voreingestellte Last erreicht wird, um ein gleichmäßiges Anzugsmoment zu liefern.
Lesen Sieittevor derersten Inbetriebnahme deseses Gerates das separate Handbuch „SicherheitsmaBregeln“ sorgfaltig durch.
II. WEITERERE WICHTIGESICHERHEITSREGELN
1) Geeigneten Gehörschutz/TRagen, wenn das Werkzeug langere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wände, Fußboden usw. können stromfuhrende Kabel berührt werden. DAHER NIE DAS VIER-KANTSCHNELLSPANFFUTTER ODER ANDERE VORDERE METALLTEILE BERUHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlagen geschützt zu sein.
4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den AkkuPTRIcHT uber lange Zeit aufladen.
6) Stellen Sie den Rechts-/Linkslauf-Umschaltthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schalterspere).
7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrück halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
| Symbol | Bedeutung |
| V | Volt |
| - - - | Gleichstrom |
| n0 | Leerlaufdrehzahl |
| ... min-1 | Drehzahl oder Hubzahl pro Minute |
| Ah | Akkukapazitat in Ampere Stunden |
| Lesen Sie die Bedienungsanleitung vor Gebrauch. | |
| Nur für Inneneinsatz. |
III. BAUGRUPPE Anbringen oder Abnehmen des Bits
HINWEIS:
-
Trennen Sie vor dem Anbringen oder Abnehmer eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).
-
Die Hülse des Schnellspannffutters halten und vom Werkzeug herausziehen.
- Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
- Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
- An dem Bitziehen, um sicherzustellen, das ernicht abgezogen werden kann.
- Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.
VORSICHT:
- Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit lost, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.
EYFLA1A/EYFLA2A
12mm
(15/32")
9 mm - 9,5 mm
(23/64" - 3/8")
6,35 mm
(1/4")

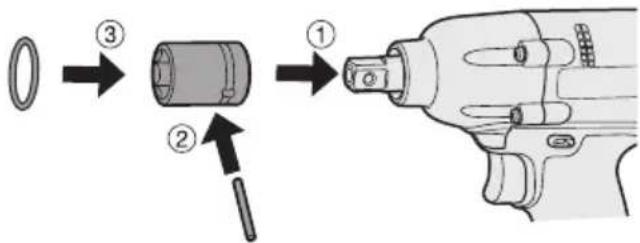

Anbringen einer Stecknuss
- Den Gummiring und Stift der Stecknuss entfern.

① Die Stecknuss am Werkzeug anbringen.
② Den Stift einsetzen. (Die Stiftlocher in Stecknuss und Werkzeug sorgfältig austrichten.)
③ Den Gummiring durch Aufschieben auf die Nut anbringen.

HINWEIS:
Bringen Sie unbedingt den Gummiring an, um Herausfallen des Stifts zu verhüten.
Abnehmen einer Stecknuss
① Den Gummiring entfernen.
② Den Stift entfernen.
③ Die Stecknuss vom Werkzeug abnehmer.

HINWEIS:
Halten Sie die Temperatur des Werkzeugs über dem Gefrierpunkt (0^) , wenn Sie Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmer. Wenden Sie beim Anbringen oder Abnehmer von Stecknüssen keine übermäßige Kraft an.

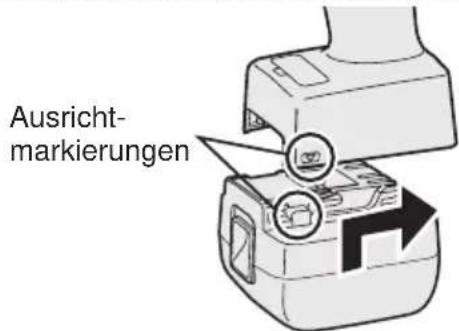

Anbringen oder Abnehmen des Akkus
- Zum Anschlieben des Akkus:
Die Ausrichtmarkierungen aufeinander austrichten, und den Akku anbringen.
- Den Akku einschieben, bis er einrastet.

- Zum Entfernen des Akkus:
Zum Abnehmer des Akkus den Knopf an
der Vorderseite hochdrucken.

IV. BETRIEB
Vor Benutzung der Fernbedienung (Als Sonderzubehor erhalten)
Die Batterie einlagen
- Den Batteriehalter herausziehen.
① Die Raste in Pfeilrichtung hineindrücken.
② Den Halter herausziehen.

- Die Batterie einlegen, und den Halter wieder einschieben.

HINWEIS:
- Falls das Werkzeug nicht auf die drahtlose Fernbedienung reagiert, selbst wenn die Fernbedienung nahe am Werkzeug betätig wird, ist die Batterie (CR2025) erschöpf. Ersetzen Sie die Batterie durch eine neue.
Die mitgelieferte Batterie ist für Probebetrieb vorgesehen und halt möglicherweise nicht so lange wie eine im Handel erhältliche Batterie.
Reichweite der drahtlosen Fernbedienung

Die Fernbedienung sollte innerhalb von etwa 50~cm und 60^ vertical und horizontal zur Senkrechten relativ zum Infrarotempfänger des Werkzeugs betatigt werden.
-
Unter den folgenden Umständen{lsst sich das Werkzeug selbst innerhalb theses Bereichs eventuell nicht bedieren.
-
Wenn sich ein Gegenstand zwischen dem Geber der Fernbedienung und dem Empfänger des Werkzeugs befindet.
-
Bei Verwendung im Freien oder in anderen Umgebungen, wo der Fernbedienungsempfänger einer starken Lichtquelle ausgesetzt ist, oder wenn der Fernbedienungsgeber oder -empfänger schmutzig ist, reagiert das Werkzeug eventuell nicht, selbst wenn die Fernbedienung innerhalb des Wirkungsbereichs benutzt wird.
[Hauptteil]

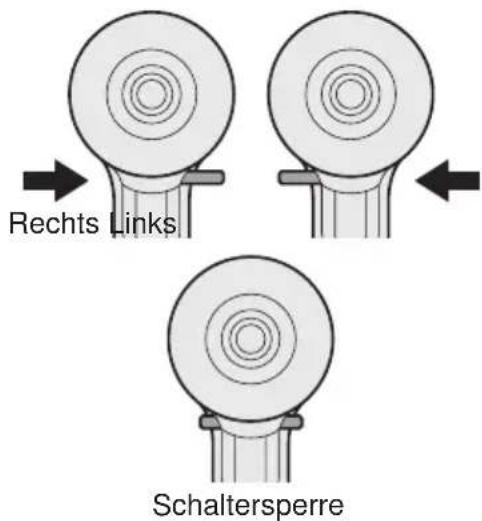

Umschalten und Betätigungs des Rechts-/Linkslauf-Umschaltebels

VORSICHT:
Nicht den Rechts-/Linkslauf- Umschaltthebels betätigten, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zuverhindern.
Rechtslauf - Schalterbetätigung
- Für Rechtslauf den Hebel drucken.
- Drucken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
- Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um effizientes Anziehen von Schrauben zu erhögenden. Beim Loslassen des Auslosers wird die Bremse betätig und der Bit sofort angehalten.
- Nach der Verwendung den Hebel auf die Mittenposition zusückstellen (Schalter-sperre).
Linkslauf - Schalterbetätigung
- Für Linklauf den Hebel drucken. Die Drehrichtung vor dem Betrieb prufen.
- Drucken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
- Nach der Verwendung den Hebel auf die Mittenposition zusückstellen (Schalter-sperre).
VORSICHT:
- Um übermäßig Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.
Anzugsbestätigungslampe
- Anhand der Anzugsbestätigungslampe kann festgestellt werden, ob die Anzugsmoment-Steuerfungtion aktiviert wurde.

| Werkzeugstatus Lampenanzeige | |
| Anziehen beendet /beirksamer Anzugsmoment- Steuerfunktion) | Grün (Für ca. 2 Sekunden) |
| Anziehen unvollständig Anziehen beendet mit Nachziehen innerhalb 1 Sekunde | Rot (Für ca. 2 Sekunden) |
| Die automatische Stopfunktion ist aktiviert worden. | Rot (Für ca. 5 Minuten) |
VORSICHT:
- Wenn das Werkzeug automatisch anhalt, nachdem der Schalter während des Anziehens im Schlagmodus losgelassen wurde und dann innerhalb 1 Sekunde wieder betätig wird, leuchtet die rote Lampe auf, um auf die Gefahr eines übermögen Anzugsmoments durch Nachziehen hinzuweisen.
HINWEIS:
- Unter den folgenden Bedingungen leuchtet die Anzugsbestätigungslampe nicht auf:
- Wenn die Drehmomentkupplung auf „F“ gesetzt wird
Während des Linklaufbetriebs
Die Lampe erlischt, wenn das Werkzeug in Betrieb ist.
Bedienfeld

(1) (2) (3)
(1) LED-Leuchte

Durch Drücken von wird die LED-Leuchte ein- und ausgeschaltet.
Die Leuche verbraucht nur sehr weniger Strom und beeinträchtigt:weder die Leistung des Werkzeugs während des Betriebs noch die Akkukapazitat.
VORSICHT:
Die eingebaute LED-Leuche ist für kurzzeitige Beleuchting eines kleinen Arbeitsbereichs ausgelegt.
- Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.
Vorsicht: SEHEN SIE NICT IN DEN STRAHL.
Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

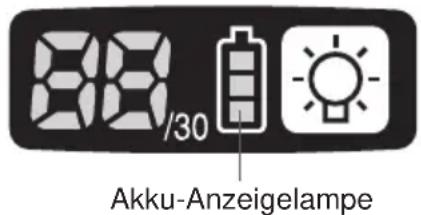

(2) Akku-Anzeigelampe
- Anhand der Akku-Anzeigelampe konnen Sie den Ladezustand des Akkus feststellen.
Die Nutzungsdauer des Akkus unterliegt je nach der Umgebungstemperatur und den Akku-Eigenschaften geringen Schwankungen. Die Lampe dient dazu, eine ungebährte Anzeige der Restnutzungsdauer des Akkus zu liefern.

| Anzeige Akkustatus | |
| Voll aufgeladen | |
| ca. 40% oder weniger Restladung | |
| Blinken | Blinken ca. 20% oder weniger Restladung (Akku muss aufgeladen werden) Der Akku muss bald aufge-laden werden. |
| Blinken | Keine Ladung Der Akku muss aufgeladen werden. (In diesen Stadium wird die Abschaltautomatik des Werkzeugs aktiviert.) |
Abschaltautomatik
Die Abschaltautomatik dient dazu, ein man-gelhaftern Anzugsmoment durch reduzi-erte Akkuspannung zu verhufen. Wenn die Funktion einmal aktiviert worden ist, lasst sich das Werkzeug nicht benutzen, bis der Akku aufgeladen (oder durch einen frischen ersetzt) worden ist, selbst wenn der Auslöser gedrückt wird.


HINWEIS:
- Alle 3 Balken der Akku-Anzeigelampe blinken, wenn die Abschaltautomatik aktiviert wird.
- Wenn die Akku-Anzeigelampe zu blinken beginnnt, sollte der Akku unverzüglich aufgeladen (oder durch einen frischen ersetzt) werden.
- Laden Sie den betreffenden Akku nach der Aktivierung der Abschaltautomatik voll auf. Anderenfalls wird die Abschaltautomatik eventuell nicht korrekt deaktiviert.
(3) Anzugsmoment-Steuerfunktion
Die Anzugsmoment-Steuerfunktion berechnet die Last anhand des Motordrehwinkels während des Hammerschlags und stellt fest, dass die Schraube einwandfrei aufsitzt, wenn ein voreingestellter Lastwert übersritten wird. Der Anziehvorgang wird dann automatisch gestoppt, nachdem eine voreingestellte Anzahl von Schlägen auf die Schraube ausgeübt worden ist.
VORSICHT:
- Überprüfen Sie stets das Anzugsmoment des Werkzeugs vor Gebrauch. Falscher Werkzeugbetrieb kann zu übermögen oder unangemessenem Anziehen führen.
VORSICHT:
- Betreiben Sie das Werkzeug stets mit voll eingerücktem Schalter. Die Anzugsmoment-Steuerfunktion ist unwirksam, wenn der Schalter nicht richtig eingerastet ist, so dass automatisches Stopen des Werkzeugs verhindert wird.
- Wenn Arbeiten ausgeführct werden, beiden während des Anziehens eine große Kraft ausgeübt wird, kann die Kraft als Aufsitzen der Schraube interpretiert werden, wodurch vollständiges Anziehen der Schraube verhindert wird.
- Durch wiederholtes Anziehen derselben Schraube kann infolge übermäßigen Anziehens die Schraube beschädigt oder das Material, in das die Schraube eingedreht wird, verformt werden.
- Der Anzugsmomentwert und die Genauigkeit hangen von solchen Faktoren wie dem Material, in das die Schraube eingedreht wird, und dem Zustand der verwendeten Stecknuss ab. Passen Sie das Anzugsmoment je nach Bedarf an die durchgeführte Arbeit an. Das Schrauben-Anzugsmoment hangt von den unter beschriebenen Faktoren ab.
1) Schraube
- Schraubendurchmesser: Das Anzugismoment nimmt im Allgemeinen mit dem Schraubendurchmesser zu.
- Drehmomentkoeffizient (vom Schraubenhersteller angegeben), Grad, Langle usw.
2) Sonstiges
- Zustand von Einsatz und Stecknuss: Material, Spielbetrag usw.
- Verwendung eines Kreuzgelenks oder Steckschlusseladapters
- Benutzer: Art und Weise des Ansetzens des Werkzeugs an die Schraube, Kraft, mit der das Werkzeug gehalten wird, Art und Weise der Betätigung des Werkzeugschalters
- Zustand des zu verschraubenden Objeks: Material, Verarbeitung der Sitzfläche

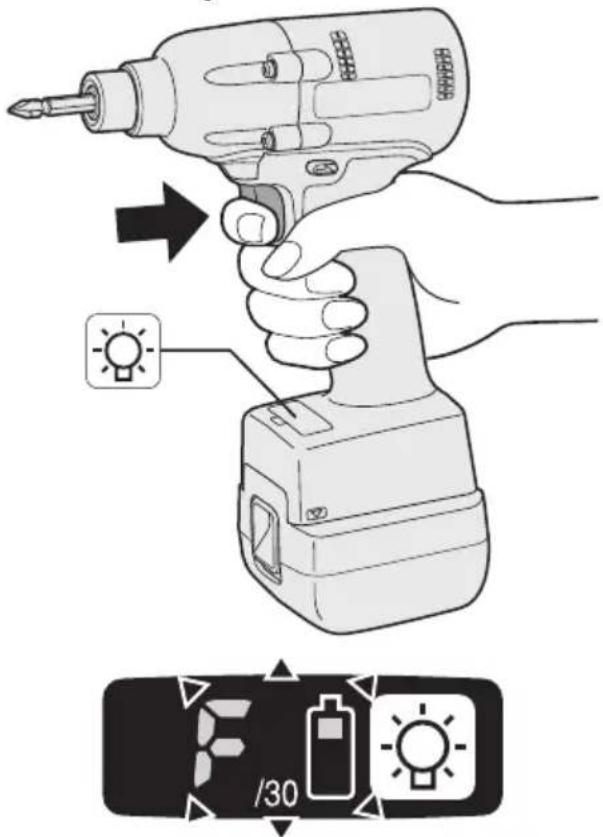

Einstellen des Werkzeugs auf den Konfigurationsmodus
- Das Bedienfeld ausschalten.
- Falls das Bedienfeld eingeschaltet ist, den Akku entnehmer und wieder einsetzen.
- Den Schalter einrücken, während die Taste gedrückt wird, und dann die Taste und den Schalter loslassen.
Nachdem alle LED-Lampen erloschen sind, blinkt das Bedienfeld und wechselt zum Konfigurationsmodus.

HINWEIS:
- Das Werkzeug wurde werksweitig auf den Modus „F" (Anzugsmoment-Steuerfunktion abgeschaltet) eingestellt.
- Das Bedienfeld schaltet sich aus, wenn das Werkzeug für die Dauer von 5 Minuten nicht benutzt wird.

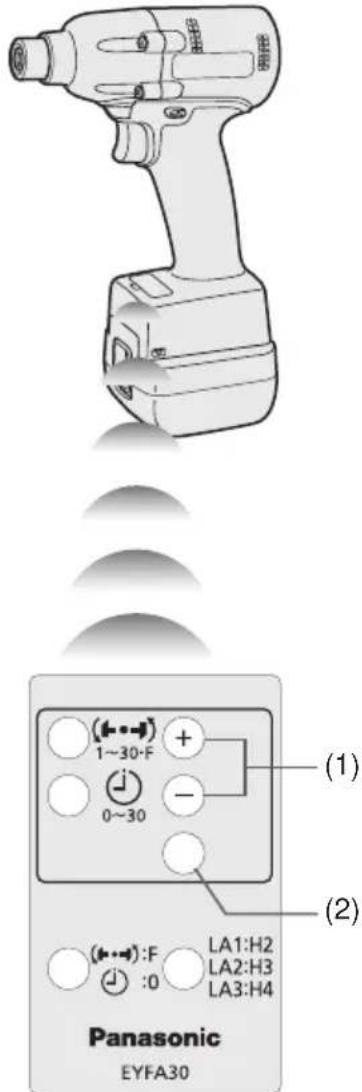

Konfigurieren der Drehmomentkupplungs-Einstellung


- Wahlen Sie durch Drucken der Tasten und die für die durchzuführende Arbeit geeignete Kupplungseinstellung.

F" zeigt an, dass die Anzugsmoment- Steuerfunktion abgeschaltet ist.
30 Einstellungen der Drehmomentkupplung (1 bis 30) stehen zur Auswahl.
-
Treffen Sie ihre Wahl der Drehmomentkapplungs-Einstellung anhand der Werte im Anzugsmomentdiagramm. (Siehe das nachstehende Anzugsmomentdiaagramm)
-
Drücken Sie die Taste OK, um die gewählte Drehmomentkupplungs-Einstellung zu akzeptieren.
-
Das Bedienfeld hört auf zu blinken und leuchtet auf.
VORSICHT:
-
Sie müssen die Taste OK drucken, damit die gewährte Einstellung wirksam wird.
-
Bestätigen Sie den neuen Wert nach einer Änderung der Einstellung. (Siehe Seite 25.)

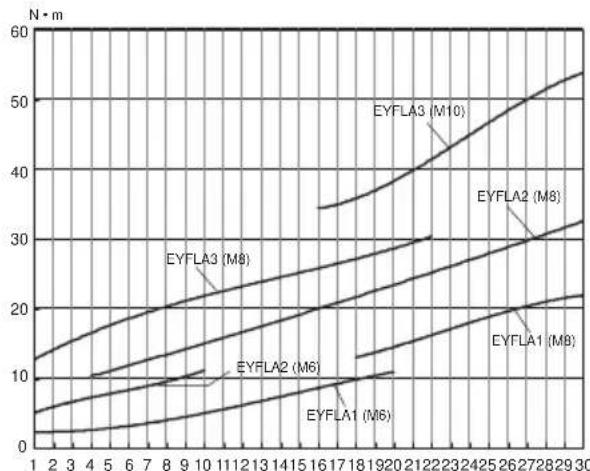

Anzugsmomentdiagramm (nur für Referenzwecke)
Die in this Diagramm angegebenen Werte wurden unter den nachfolgenden Beschriebenen Bedingungen gemessen und dieren Referenzwrecken. Das tatsächliche Anzugsmoment schwankt je nach den Umgebungsbedingungen (anzuziehende Schraube, verwendete Hardware, Haltemethode der Schraube usw.).

Messbedingungen
- Temperatur: Raumtemperatur (20^)
Verwendung der Intervalleinstellung
Die Intervalleinstellung verhindert den Betrieb des Werkzeugs, nachdem es durch die Anzugsmoment-Steuerfunktion angehalten worden ist, selbst wenn der Schalter eingerückt wird.
-
Das Werkzeug in den Konfigurationsmodus versetzen. (Siehe Seite 23.)
-
Die Interval-Einstelltaste drucken.
-
Das Bedienfeld beginnnt zu blinken.
Anzeige: Die Ziffer 0 blinkt.
Akku-Anzeigelampe: Der mittlere Balken der Akkuanzeige blinkt.

- Stellen Sie die gewünschte Zeit mit den Tasten ① und 一 ein.
| Tasten | Anzeige | Sekunden |
| + - | 30 | 3 |
| : | : | |
| 1 | 0,1 | |
| 0 | Aus |
- Drucken Sie die Taste OK, um die gewählte Einstellung zu akzeptieren.
Das Bedienfeld hort auf zu blinken und leuchtet auf, und die Einstellung der Drehmomentkupplung wird angezeigt.
VORSICHT:
- Bestätigen Sie den neuen Wert nach einer Änderung der Einstellung.
Initialisieren aller Einstellungen
Werkseinstellungen
- Drehmomentkupplungs-Einstellung: „F“ (Anzugsmoment-Steuerfunktion abgeschaltet)
-
Intervalleinstellung: 0 (aus)
-
Dieser Abschnitt erläutert das Verfahren zur Rückstellung aller Werkzeugeinstellungen auf die Werksvorgaben vor dem Versand.

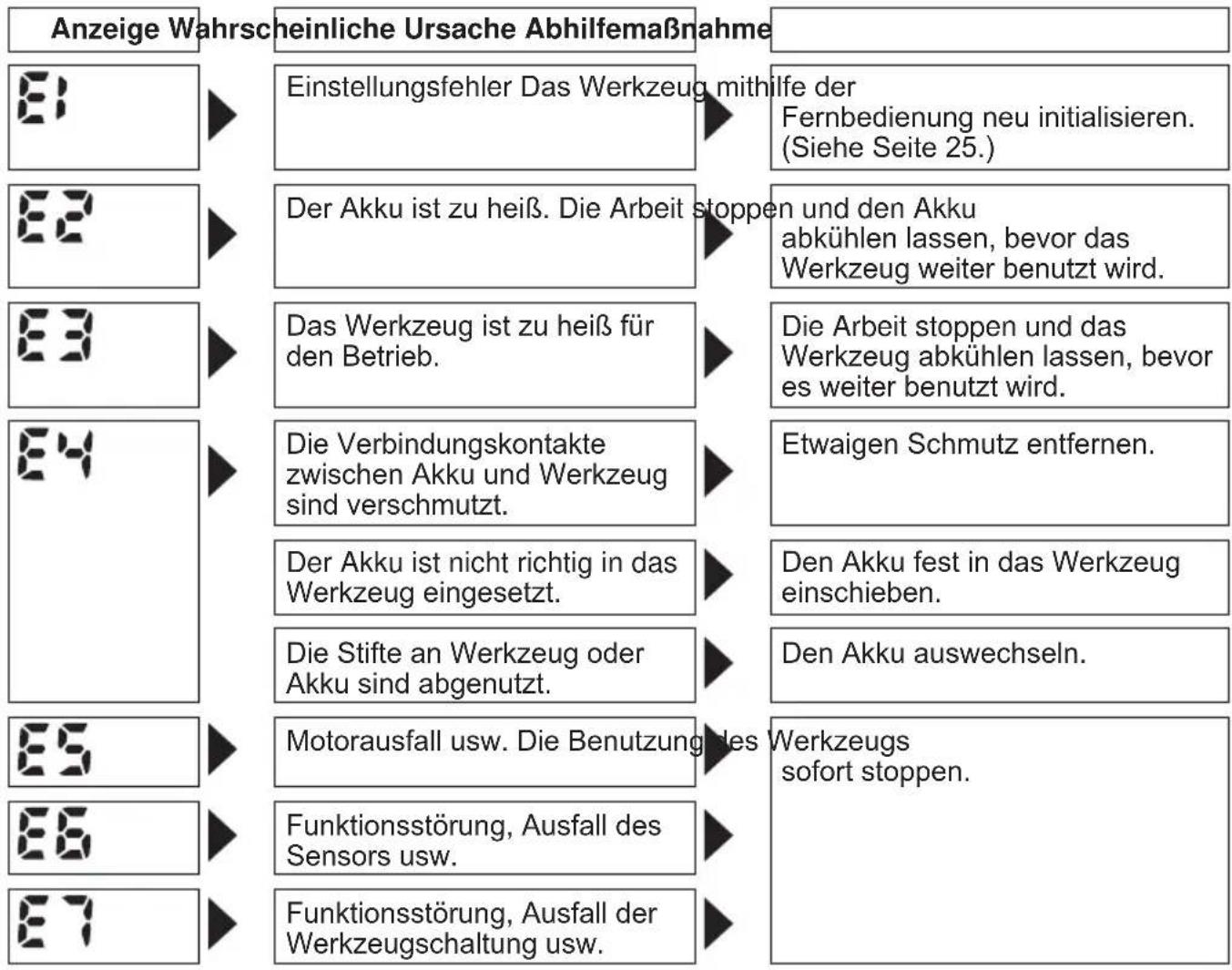

Die Fehleranzeige wird ausgeschaltet. -
Das Werkzeug in den Konfigurationsmodus versetzen. (Siehe Seite 23.)
-
Die Formattaste drucken.
-
Das Bedienfeld beginnnt zu blinken.
Anzeige: Der Buchstabe „F“ blinkt.
Akku-Anzeigelampe: Der obere und andere
Balken der Akkuanzeige blinken.

Akku-Anzeigelampe
-
Drucken Sie die Taste OK, um die gewählte Einstellung zu akzeptieren.
-
Das Bedienfeld hört auf zu blinken und leuchtet auf.
Überprüfen der Werkzeugeinstellungen
- Dieser Abschnitt beschreibt, wie die aktuellen Werkzeugeinstellungen im Stoppzustand des Werkzeugs für etwa 3 Sekunden angezeigt werden.
Die Werkzeugeinstellungen konnen nicht überprüft werden, wenn das Bedienfeld abgeschaltet ist. Betätigten Sie zuerst den Schalter kurz, um die Anzeige wieder einzuschalten.
Überprüfen der Drehmomentkupplungs-Einstellung
- Die Drehmoment-Einstelltaste drucken.
Bedienfeldanzeige
Anzeige: Die Drehmomenteinstellung leuchtet auf.
Akku-Anzeigelampe: Der obere Balken der Akkuanzeige blinkt.
Überprüfen des Intervals
- Die Intervall-Einstelltaste drucken.
Bedienfeldanzeige
Anzeige: Die Intervalleinstellung leuchtet auf.
Akku-Anzeigelampe: Der mittlere Balken der Akkuanzeige blinkt.
Überprüfen der Werkzeugschaltungen
- Die Drehmoment-Einstelltaste drucken.
Bedienfeldanzeige
Anzeige: Die Drehmorenteinstellung leuchtet auf.
Akku-Anzeigelampe: Der mittlere und andere Balken der Akkuanzeige blinken.
| Anzeige Werkzeugschaltung | |
| H2 EYFLA1 | |
| H3 EYFLA | 2 |
| H4 EYFLA3 | |
HINWEIS:
- Wenn Sie den Schalter betätigten, während eine Einstellung angezeigt wird, erfolgt eine Umschaltung des Bedienfelds auf die Anzeige der Drehmomentkupplungs-Einstellung.
VORSICHT:
Die Anzeige der Drehmorenteinstellung ist nicht damit vorgesehen, die Art der bei einem bestimmten Werkzeug verwendeten Antriebskomponentente (Hammer usw.) zu identifizieren.
Fehleranzeige
Im Falle einer Funktionstörung des Werkzeugs oder des Akkus zeigt das Bedienfeld eine Fehl-ermeldung an.itte uberprüfen Sie das Werkzeug oder den Akku gemäß der Beschreibung in der folgenden Tabelle, bevor Sie den Kundendienst anrufen.

[Akku]
Für richtig Gebrauch des Akkus
Li-Ion-Akku (EYFB30)
Um eine möglichst lange Lebensdauer des Li-lon-Akkus zu erzielen, lagern Sieihn nach dem Gebrauch, ohneihn aufzuladen.
- Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.
- Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände können die Kontakte kurzschreiben.
Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
Sorgen Sie bei Benutzung des Akkus fur ausreichende Beluftung des Arbeitsplatzes.
- Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhufen, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus
Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.
Batterie-Recycling ACHTUNG:
Um Umweltschutz und Material-Recyclung zu gewährleisten, müssen Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.
[Ladegerät]
Laden
Lesen Sie die Gebrauchsanleitung des Panasonic Ladegerates durch, bevor Sie den Akku aufladen.
Vor dem Aufladen des Akkus
Aufladen des EYFB30:
Laden Sie den Akku bei einer Temperatur von 5^ bis 40^ .
Bei Temperaturen unter 5^ kann der Akku nicht geladen werden. Falls die Temperatur des Akkus unter 5^ liegt, behmen Sie zuerst den Akku aus dem Ladegerät hersaus, und{lassen Sie ihn eine Stunde lang an einem Ort liegen, der eine Temperatur von 5^ oder hoher hat. Laden Sie dann den Akku erneut auf.
Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemeße Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfalls Strafgelder verhängt werden.
Für geschäftliche Nutzer in der Europäischen Union
Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handler oder Lieferanten.
[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]
These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder ihrer Handl, welches die ordnungsgemäß Entsorgungsmethode ist.
Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesen Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.
V. WARTUNG
Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
VI. ZUBEHÖR
Ladegerät
- EY0L80
Akku
EYFB30
Fernbedienung
- EYFA30
Werkzeugschützer
-
EYFA01-A (Blau)
-
EYFA01-Y (Gelb)
-
EYFA01-H (Grau)
Akkuschützer
- EYFA02-H
VII. TECHNISCHE DATEN HAUPTGERÄT
| Model EYFLA1 EYFLA2 EYFLA3 | |||||
| A A Q J | |||||
| Motor 10,8 V DC | |||||
| FuttergroßeEinseitig 9Zwei-seitig | Einseitig 9 | -9,5 mm(23/64" - 3/8")12 mm (15/32") | 9 - 9,5 mm(23/64" - 3/8")12 mm(15/32") | ☐9,5 mm(3/8") | ☐12,7 mm (1/2") |
| Drehzahlohne Last | Stufe | 1 0 - 9502 0 - 10003 - 5 0 - 10506 0 - 13007 0 - 14508 0 - 15509 - 30-F 0 - 2300 | 1 0 - 13002 0 - 14503 0 - 15504 - 30-F 0 - 2300 | 0 - 2300 | |
| Schlagzahlpro Minute | Stufe | 1 0 - 19002 0 - 19503 - 5 0 - 21006 0 - 25007 0 - 28008 0 - 30009 - 30-F 0 - 4000 | 1 0 - 25002 0 - 28003 0 - 30004 - 30-F 0 - 3600 | 0 - 3000 | |
| MaximalesDrehmorent | 40 N·m(408 kgf-cm, 354 in-lbs) | 90 N·m(918 kgf-cm, 796 in-lbs) | 120 N·m (1224 kgf-cm,1062 in-lbs) | ||
| Wirkungsbereichder Anzugsmoment-Steuerfungtion | ca. 3 - 22 N·m(31 - 224 kgf-cm,27 - 195 in-lbs) | ca. 6 - 30 N·m(61 - 306 kgf-cm,53 - 266 in-lbs) | ca. 16 - 53 N·m (163- 540 kgf-cm,142 - 469 in-lbs) | ||
| Gesamtlänge | 158 mm (6-7/32") | 164 mm (6-7/16") | |||
| Gewicht(mit Akku: EYFB30) | 1,3 kg (2,8 lbs) | 1,35 kg (2,9 lbs) | |||
AKKU (nicht mitgeliefert)
| Modell | EYFB30 |
| Akku | Li-Ion-Akku |
| Akkuspannung | 10,8 V DC (3,6 V/6 Zellen) |
| Kapazität | 3 Ah |
AKKU-LADEGERAT (nicht mitgeliefert)
| Modell | EY0L80 |
| Nennleistung | Siehe Leistungsschild auf der Unterseite des Ladegerätes. |
| Gewicht | 0,95 kg (2,1 lbs) |
[Li-lon-Akku]
| Ladezeit | 3 Ah | 10,8 V |
| EYFB30 | ||
| Nutzbar: 40 Min. | ||
| Voll: 65 Min. |
Fernbedienung (nicht mitgeliefert)
| Modell EYFA30 | |
| Akkuspannung | 3 V DC |
| Abmessungen 54 mm (2-1/8") × 86 mm (3-3/8") × 10 mm (13/32") | |
| Gewicht (mit Batterie) ca. 29 g | 0,6 lbs) |
I. UTILISATION PREVUE
VII. TECHNISCHE GEGEVENS
GEREEDSCHAP
| Model | EYFLA1 EYFLA2 | EYFLA3 | |||
| A A Q J | |||||
| Motor | 10,8 V DC | ||||
| Afmeting van boorkop | Enkel- voudig uiteinde | 9 - 9,5 mm (23/64" - 3/8") | 9 - 9,5 mm (23/64" - 3/8") | ☐9,5 mm (3/8") | ☐12,7 mm (1/2") |
| Dubbel uiteinde | 12 mm (15/32") 1 | 2 mm (15/32") | |||
| Onbelast toerental | Fase 1 | 0 - 950 | 1 | 0 - 1300 | 0 - 2300 |
| 2 | 0 - 1000 | 2 | 0 - 1450 | ||
| 3 - 5 | 0 - 1050 | 3 | 0 - 1550 | ||
| 6 | 0 - 1300 | 4 - 30-F | 0 - 2300 | ||
| 7 | 0 - 1450 | ||||
| 8 | 0 - 1550 | ||||
| 9 - 30-F | 0 - 2300 | ||||
| Slagen per minuut | Fase 1 | 0 - 1900 | 1 | 0 - 2500 | 0 - 3000 |
| 2 | 0 - 1950 | 2 | 0 - 2800 | ||
| 3 - 5 | 0 - 2100 | 3 | 0 - 3000 | ||
| 6 | 0 - 2500 | 4 - 30-F | 0 - 3600 | ||
| 7 | 0 - 2800 | ||||
| 8 | 0 - 3000 | ||||
| 9 - 30-F | 0 - 4000 | ||||
| Maximaal aanhaal-moment | 40 N·m (408 kgf-cm, 354 in-lbs) | 90 N·m (918 kgf-cm, 796 in-lbs) | 120 N·m (1224 kgf-cm, 1062 in-lbs) | ||
| Werkingsbereik van aanhaalmomentregel-functie | Ongeveer 3 - 22 N·m (31 - 224 kgf-cm, 27 - 195 in-lbs) | Ongeveer 6 - 30 N·m (61 - 306 kgf-cm, 53 - 266 in-lbs) | Ongeveer 16 - 53 N·m (163 - 540 kgf-cm, 142 - 469 in-lbs) | ||
| Totale lenghte | 158 mm (6-7/32") 164 mm (€-7/16") | ||||
| Gewicht (met accu: EYFB30) | 1,3 kg (2,8 lbs) | 1,35 kg (2,9 lbs) | |||
