EYFLA2 - Avvitatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore a percussione senza fili
Marca	Panasonic
Modello	EYFLA2
Tensione nominale	10,8 V CC
Tipo di batteria	Li-ion (modello EYFB30, non incluso)
Capacità della batteria	3 Ah
Dimensione del mandrino	Punta singola: 9 - 9,5 mm (23/64" - 3/8"); Punta doppia: 12 mm (15/32")
Velocità a vuoto (max)	0 - 2 300 giri/min
Impatti al minuto (max)	0 - 3 600 impatti/min
Coppia massima	90 N·m (918 kgf·cm, 796 in·lbs)
Intervallo di regolazione della coppia	Circa 6 - 30 N·m
Lunghezza totale	164 mm (6-7/16")
Peso (con batteria EYFB30)	1,35 kg (2,9 lbs)
Illuminazione	LED integrato
Funzioni	Controllo della coppia di serraggio, regolazione dell'intervallo, arresto automatico, spia di conferma serraggio, inversione avanti/indietro, regolatore di velocità
Caricabatterie compatibile	Panasonic EY0L80 (non incluso)
Durata di carica (tipica)	Circa 40 min (utilizzabile), 65 min (completa)
Temperatura di carica	5 °C a 40 °C
Sicurezza	Indossare protezioni acustiche; non toccare le parti metalliche durante la perforazione delle pareti; blocco dell'interruttore in posizione centrale
Manutenzione	Pulire con un panno asciutto e pulito; non utilizzare acqua o solventi
Accessori opzionali	Telecomando EYFA30, protezioni per utensile e batteria

Domande frequenti - EYFLA2 PANASONIC

Come installare o rimuovere una punta?

Per installare una punta, rimuovere prima la batteria o bloccare l'interruttore in posizione centrale. Tirare il collare del mandrino a connessione rapida, inserire la punta, quindi rilasciare il collare. Assicurarsi che sia ben fissata tirandola. Per rimuovere la punta, tirare nuovamente il collare.

Come regolare la coppia di serraggio?

Mettere l'utensile in modalità configurazione spegnendo il pannello di controllo, quindi premere il pulsante OK mentre si aziona l'interruttore. Utilizzare i pulsanti + e - per selezionare un'impostazione da 1 a 30 (o 'F' per disabilitare la funzione). Premere OK per confermare.

Cosa significa la spia di conferma serraggio?

La spia si accende in verde per circa 2 secondi quando il serraggio è completato con la funzione di controllo della coppia attivata. Si accende in rosso se il serraggio non è completato o se si è verificato un riavvitamento. Un rosso continuo per 5 minuti indica che l'arresto automatico è stato attivato.

Come verificare lo stato della batteria?

Il pannello di controllo ha un indicatore della batteria a 3 barre. Quando tutte e tre le barre sono accese, la batteria è carica. Una barra lampeggiante indica circa il 20% o meno di carica. Se tutte e tre le barre lampeggiano, la funzione di arresto automatico è attivata e la batteria deve essere ricaricata immediatamente.

Come utilizzare il telecomando (opzionale)?

Inserire una pila CR2025 nel vano batteria del telecomando. La portata è di circa 50 cm e 60° in verticale/orizzontale rispetto al ricevitore a infrarossi dell'utensile. Assicurarsi che non vi siano ostacoli tra telecomando e utensile e che il ricevitore non sia esposto a luce intensa.

Quanto tempo ci vuole per caricare la batteria?

Con il caricabatterie EY0L80, il tempo di carica è di circa 40 minuti per una carica utilizzabile e 65 minuti per una carica completa, a una temperatura ambiente compresa tra 5 °C e 40 °C.

Cosa fare se l'utensile non risponde più?

Verificare prima lo stato della batteria: se la spia lampeggia in rosso, ricaricarla. Se l'arresto automatico è attivato, sostituire la batteria con una carica. Assicurarsi che l'interruttore non sia in posizione centrale (blocco). Se il problema persiste, consultare il manuale per i codici di errore.

Come effettuare la manutenzione dell'avvitatore?

Pulire l'apparecchio con un panno asciutto e pulito. Non utilizzare mai acqua, solventi o detergenti volatili. Mantenere puliti i terminali della batteria e conservare la batteria in un luogo asciutto.

Posso utilizzare l'utensile in continuo con più batterie?

No, per evitare un eccessivo aumento della temperatura, non utilizzare l'utensile in modo continuo con più batterie. Lasciare raffreddare l'utensile prima di collegare una nuova batteria.

Cosa fare in caso di visualizzazione di errore sul pannello?

Il pannello di controllo può visualizzare codici di errore. Controllare l'utensile e la batteria secondo la tabella degli errori nel manuale. Se l'errore persiste, contattare un servizio di riparazione autorizzato.

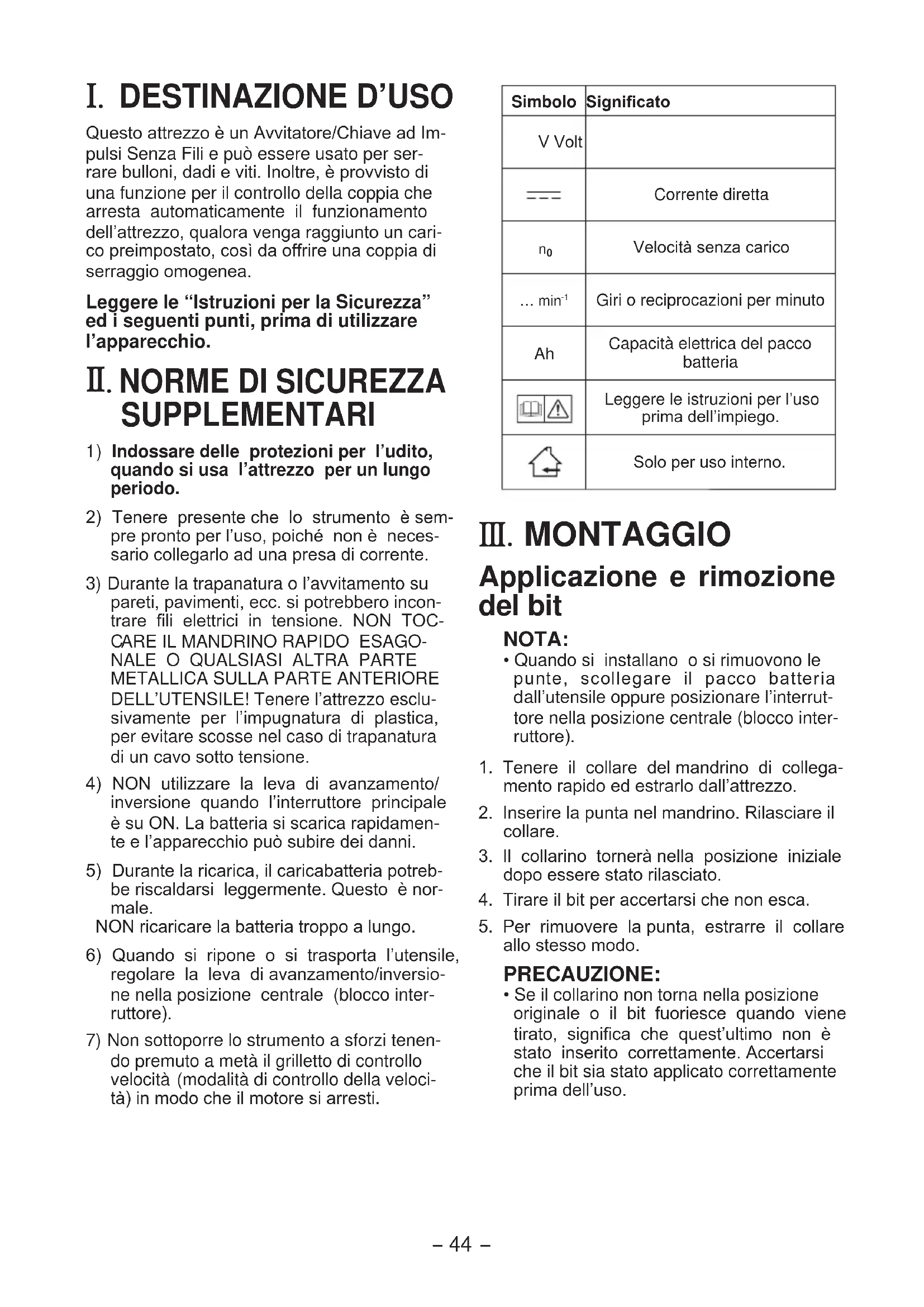

MANUALE UTENTE EYFLA2 PANASONIC

Prima di usare esta unità, leggere completenesse queste istruzioni e conservare il manuale per usi futuri.

Questo attrezzo è un Avvitatore/Chiave ad Impulsi Senza Fili e può essere usato per serrare bulloni, dadi e viti. Inoltre, è provvisto di una funzione per il controllo della copbia che arresta automaticamente il funzionamento dell'attrezzo, qualora venga raggiunto un carico preimpostato,osi da offrir une copbia di serraggio omogenea.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzato l'apparecchio.

II. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo.
2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente.
3) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
4) NON utilizzato la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni.
5) Durante la ricarica, il caricabatteria potreb
be riscaldarsi leggermente. Questo è normale.
NON ricaricare la batteria troppo a lungo.
6) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).
7) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

Simbolo	Significato
V Volt
---	Corrente diretta
n0	Velocitàswana carico
... min-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco Batteria
	Leggere le istruzioni per l'uso prima dell'impiego.
	Solo per uso interno.

III. MONTAGGIO

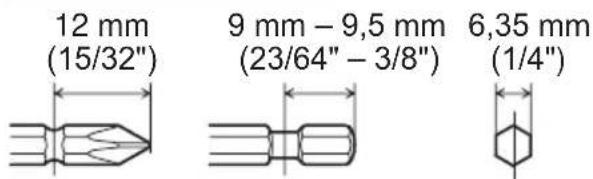

Applicazione e rimozione del bit

NOTA:

• Quando si installano o si rimuvondo le punte, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore nella posizione centrale (blocco interruttore).

• Tenere il collare del mandrino di collegamento rapido ed estrarlo dall'attrezzo.

• Inserire la puna nel mandrino. Rilasciare il collare.
• Il collarino tornerà nella posizione iniziale dopo essere stata rilasciato.
• Tirare il bit per accertarsi che non esca.
• Per rimuovere la punta, estrarre il collare allo stesso modo.

PRECAUZIONE:

• Se il collarino non torna nella posizione originale o il bit fuoriesce quando viene tirato, significa che quest'ultimo non è stato inserito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell'uso.

EYFLA1A/EYFLA2A

Applicazione Presa

• Rimuovere l'anello di gomma e il piolo della presa.

① Applicare la presa all'attrezzo.
② Inserire il piolo (fare attenzione ad allineare i fori del piolo su presa ed attrezzo).
③ Applicare l'anello di gomma facendolo scorrere in posizione sulla scanalatura.

NOTA:

Assicurarsi di applicare l'anello di gomma onde evitare che il piolo cada.

Rimozione Presa

① Rimuovere l'anello di gomma.
② Rimuovere il piolo.
③ Rimuovere la presa dall'attezzo.

NOTA:

Mantenere la temperatura dell'attrezzo al di sopra del punto di congelamento (0^ / 32^) durante l'applicazione o la rimozione delle prese dall'attacco quadro dell'attrezzo. Non applicare una forza eccessiva durante l'applicazione o la rimozione delle prese.

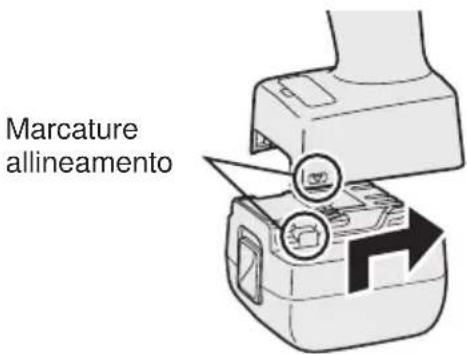

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria: Installare il pacco batteria, allineandosi con le marcature.

2. Far scorrere il pacco batteria finché non si blocca in posizione.

1. Per rimuovere il pacco batteria: Spingere verso l'alto il tasting sulla parte frontale per rilasciare il pacco batteria.

III. FUNZIONAMENTO

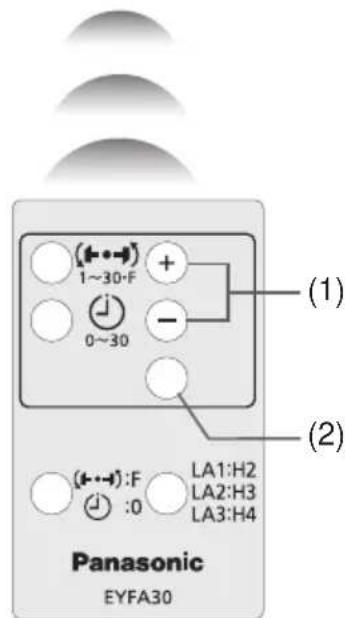

Operazioni da eseguire prima di usare il telecomando (disponibile come accessorio opzionale)

Inserire la batteria

1. Estrarre il supporto della batteria.

① Spingere il disposittivo di fissaggio come indicato alla freccia.
② Estrarre il supporto.

1. Inserire la batteria e spingere il supporto nella posizione originaria.

NOTA:

• Qualora l'attrezzo non dovesse rispondere al telecomandoswana fili,anche quando il telecomando viene usato vici-no all'attrezzo, significHERa che la batteria (CR2025) è esaurita. Sostituirla con una batteria nuova.
• La batteria in dotazione è fornita per un uso dimostrativo e potrebbe durare meno delle batterie disponibili sul mercato.

Raggio operativo del telecomandozza fili

Il telecomando deve essere utilizzato entro un raggio di circa 50~cm e circa 60^ in senso verticale ed orizzontale rispetto alla perpendicolare che passa dal ricevitore ad infrarossi dell'attrezzo.

• Nelle seguenti condizioni, potrebbe non essere possibile utilizzato l'attrezzo, nonostante ci si trovvi nel suo raggio.
• Se si frappone un oggetto tra il trasmettitore del telecomando ed il ricevitore dell'attrezzo.
• Durante l'uso all'esterno o in altri ambienti in cui il ricevitore del telecomando sia esposto ad una fonte di forte luminosità; se il trasmettitore o il ricevitore del telecomando sono sporchi, l'attrezzo potrebbe non rispondere,anche nel caso in cui il telecomando sia usato entro il proprio raggio operativo.

[Corpo principale] Uso della leva di avanzamento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completeness.

Uso dell'interruttore di rota-zione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumento proporzionalmente alla pressione del grilletto, così da garantire un corretto serraggio delle viti. Quando il grilletto viene rilasciato, il freno si attiva e la punta si ferma immediatamente.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrottore).

Uso dell'interruttore di rota-zione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrottore).

PRECAUZIONE:

• Per evitare che la temperatura della superficie dello strumento augmenteccessivamente, non usarlo in modo continuativo con due o piùpacchi batteria. Lo strumento deve raffreddarsi prima di sostituire il pacco batteria.

Spia conferma serraggio

• La spia per la conferma del serraggio cui è essere usata per verificare se la funzione di controllo della coppià è stata attivata.

Stato Attrezzo Luce spia
Serraggio completo (funzionamento con funzione di controllo della copbia attiva)	Verde (Per circa 2 secondi)
• Serraggio incompleto • Serraggio completo con ri-serraggio entro 1 secondo	Rosso (Per circa 2 secondi)
La funzione di arresto automatico è stata attivata.	Rosso (Per circa 5 minuti)

PRECAUZIONE:

• Quando l'attrezzo si arresta automaticamente dopo che l'interruttore viene rilasciato durante il serraggio in modalità ad impulsi e quindi ripremuto entro 1 secondo, la spia rossa s'illuminera per indicare il rischio di un'applicazione di coppia eccessiva consequences al ri-serraggio.

NOTA:

• La spia di conferma del serraggio non si accenderà nelle seguenti condizioni:
• Quando la frizione di coppi è impostata su "F"
• Durante il funzionamento con rotazione inversa
• La spia si spegne perché l'attrezzo è in funzionamento.

Pannello di controllo

(1)LuceLED

Premere per accendere e spegnere la luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'attrezzo, ne la capacité della batteria.

PRECAUZIONE:

• La luce LED incorpora tà stata realiz-zata per l'illuminazione temporanea di un'area di lavoro ridotta.
  Non utilizzarla in sostituzione di una luce normale: la luminosità sare insufficiente.

Precauzione: NON FISSARE DIRETTA-MENTE IL Raggio

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia livello batteria

• Usare la spia di livello della batteria per controllare quanta energia è ancora presente nella batteria.
• La durata della batteria varia leggermente in base alla temperatura ambiente e alle caratteristiche della batteria. La spia è stata progettata per offrir un'indicazione sommaria della batteria rimanente.

Indicatore Stato batteria
	Completamente carica
	Circa 40% o meno di energia rimanente
Lampeggiante	Lampeggiante Circa 20% o meno di energia rimanente (indica la necessità di ricaricare la batteria) Il pacco batteria dovrè essere presto caricato.
Lampeggiante	Nessuna carica Il pacco batteria deve essere caricato. (A questo punto, si attiverà la funzione di spegnimento automatico dell'attrezzo).

Funzione di spegnimento automatico

• La funzione di spegnimento automatico è stata progettata per prevenir un'eventuale perdita di coppi di serraggio dovuta ad una riduzione nel voltaggio della batteria. Una volta attivata, l'attrezzo non funzionera finché il pacco batteria non sare stato caricato (o sostituito con un'unità nuova),anche in caso di pressione del grilletto.

Indicator

Lampeggiante

NOTA:

• Tutte e 3 le tacche della spia di livello della batteria lampeggeranno quando sare attiva la funzione di spegnimento automatico.
• Quando la spia di livello della batteria inizia a lampeggiare, il pacco batteria dovrebbe essere caricato (o sostituito con un'unità nuova) immediatamente.
• Assicurarsi di caricare completeness il pacco batteria in questione dopo

l'attivazione della funzione di spegnimento automatico. In caso contrario, la funzione di spegnimento automatico potrebbe non essere disattivata correttamente.

(3) Funzione di controllo coppia

• La funzione di controllo della copbia calcola il carico dall'angolo di rotazione del motore durante l'impulso del martello e determina se il bullone è stato collocato correttamente quando un valore di carico preimpostato è stato superato. L'avvitamento viene quando arrestato automaticamente, dopo che il bullone ha ricevuto un numero d'impulsi preimpostato.

PRECAUZIONE:

• Verificare sempre la copbia di serraggio dell'attrezzo prima dell'uso. Un funzionamento errato dell'attrezzo cui comportare un serraggio eccessivo o inadguato.

PRECAUZIONE:

• Usare sempre l'attrezzo con l'interruttore premuto a fondo. La funzione di controllo della copbia non si attiva, se l'interruttore non è abbastanza premuto, per impedire che l'attrezzo si arresti automaticamente.
  In lavori dove, durante il serraggio, delve essere sostortato un carico pesante, il carico potrebbe essere interpretato come la sede del bullone, impedendo così che il bullone venga serrato completamente.
• Il serraggio ripetuto dello stesso bullone potrebbe rompere il bullone stesso o deformare il materiale nel quale il bullone deve essere avvitato, come seguenza del serraggio eccessivo.
• Il valore e la precisione della coppià di serraggio variano a seconda di fattori, quali materiale nel quale il bullone deve essere avvitato e la condizione della presa usata. Regolare la coppià quando basta, affinché il lavoro venga eseguito correttamente. La coppià di serraggio del bullone varia in base ai fattori descritti sotto.

1) Bullone

• Diametro bullone: la copbia di serraggio generalmente aumenta con il diametro del bullone.
• Il coefficiente di coppia (indicato dal produttore del bullone), grado, lunghezza, ecc.

2) Altro

• Condizioni di punta e presa: materiale, entità del gioco, ecc.
• Uso di un giunto a snodo universale o di un adattatore di presa
• Utente: il modo in cui l'attrezzo viene applicato al bullone, la forza con cui l'attrezzo viene tenuto, il modo in cui l'interruttore dell'attrezzo viene premuto
• Condizione dell'oggetto da serrare: materiale, rifinitura della superficie della sede

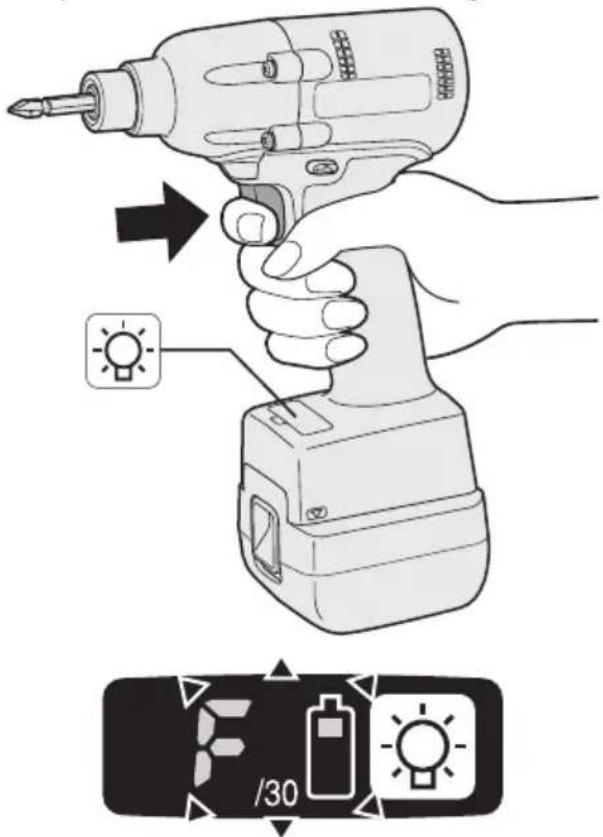

Impostazione dell'attrezzo sulla modalità di configurazione

1. Spagnere il pannello di controllo.

Se il pannello di controllo è acceso, rimuovere e reinserire il pacco batteria.

1. Premere l'interruttore spingendo il tastingo e quindi rilasciare sua il tastingo che l'interruttore.

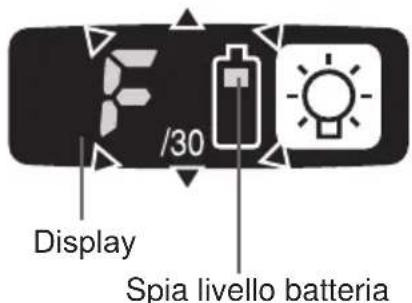

2. Dopo che tutti i LED si sono spenti, il pannello di controllo lampeggerà e passera alla modalità di configurazione.

NOTA:

Gli attrezzi escono alla fabbrica impostati sulla modalità "F" (funzione controlo coppia disattivata).
Il pannello di controllo si spegnerà, se l'attrezzo non viene usato per un periodo di 5 minuti.

Configurazione dell'impostazione frizione coppia

1. Premere i tasti ⑨ e per selezionare l'impostazione della frizione adatta al lavoro da realizzare.

Premendo il Premendo il tasto tasto

-F" indica che la funzione di controlo della coppià è disattivata.

• É possibile selezionare fra 30 impostazioni di frizione di coppia (1 - 30).

• Usare i dati della Tabella delle Coppie di Serraggio per operare la scelta dell'impostazione della frizione di coppia (si veda la tabella delle coppie di serraggio seguente).

• Premere il tasto OK per accettare l'impostazione della frizione di coppi selezionata.

• Il pannello di controllo smetterà di lampegliare e s'illuminera.

PRECAUZIONE:

• Bisogna premere il tasto OK perché l'impostazione selezionata sia effettiva.
• Assicurarsi di verificare il nuovo valore, dopo aver modificato l'impostazione (sì veda pag. 51).

Tabella Coppie di Serraggio (per riferimento)

I valori illustrati in questa tabella sono stati misurati nelle condizioni descritte sotto e vengono forniti come riferimento. La copbia di serraggio effettiva varia a seconda delle condizioni ambientali (il particolare bullone da serrare, la ferramenta in uso, il metodo con cui si tiene il bullone in sede, ecc.).

Condizioni di misurazione

• Temperatura: Temperatura ambiente (20^ / 68^)

Uso Impostazione Intervallo

• L'impostazione d'intervallo si attiva per impedire che l'attrezzo funzioni dopo il suo arresto automatico, segueiente all'attivazione della funzione di controllo della copbia,anche se l'interruttore è premuto.

• Impostare l'attrezzo sulla modalità di configurazione (si veda pag. 49).

• Premere il tasto d'impostazione dell'intervallo.

• Il pannello di controllo inizIERa a lampeggiare.

Display: il numero 0 lampeggia.

Spia di livello della batteria: la tacco centrale della batteria lampeggia.

1. Premere i tasti ④ e per impostare il tempo desiderato.

Tasti Display Secondi
+ -	30	3
	:	:
	1	0,1
	0	Off

1. Premere il tasto OK per accettare l'impostazione selezionata.

2. Il pannello di controllo smetterà di lampegliare e s'illuminera; verra visualizzata l'impostazione della frizione della copbia.

PRECAUZIONE:

• Assicurarsi di verificare il nuovo valore, dopo aver modificato l'impostazione.

Inizializzazione di Tutte le Impostazioni

Impostazioni di fabbrica

• Impostazione frizione copbia: "F" (funzione controlo copbia disattivata)

• Impostazione intervallo: 0 (disattivata)

• Questa sezione illustra come riportare tutte le impostazioni dell'attrezzo ai valori di default impostati al momento della speziione dalla fabbrica.

• Il display degli errorsi sare disattivato.

• Impostare l'attrezzo sulla modalità di con-figurazione (si veda pag. 49).

• Premere il tastingo formato.

• Il pannello di controllo inizIERa a lampeggiare.

Display: la lettera "F" lampeggia.

Spia di livello della batteria: la tacco superiore e quella inferiore della batteria lampeggiano.

Spia livello batteria

1. Premere il tasting OK per accettare l'impostazione selezionata.
2. Il pannello di controllo smetterà di lampegliare e s'illuminera.

Verifica Impostazioni Attrezzo

• Questa sezione describes come ottenerare la visualizzazione delle impostazioni correnti dell'attrezzo per circa 3 secondi, quando l'attrezzo è in arresto.
  Non è possibile verificare le impostazioni dell'attrezzo se il pannello di controllo è spento. Innanzitutto, premere brevamente l'interruttore per riattivare il display.

Verifica impostazione frizione coppia

1. Premere il tasting dell'impostazione della coppia.

2. Display pannello di controllo Display: l'impostazione della coppias'illumina.

Spia di livello della batteria: la tacco superiore della batteria lampeggia.

Verifica intervallo

1. Premere il tasting d'impostazione dell'intervallo.

2. Display pannello di controllo

Display: l'impostazione dell'intervallo s'illumina.

Spia di livello della batteria: la tacco centrale della batteria lampeggia.

Verifica circuiti attrezzo

1. Premere il tasto dell'impostazione della coppia.

2. Display pannello di controllo

Display: il display dell'impostazione della copbia s'illumina.

Spia di livello della batteria: la tacco centrale e quella inferiore della batteria lampeggiano.

• Se si preme l'interruttore nelle e visua- alizzata un'impostazione, il pannello di controlo tornera alla visualizzazione dell'impostazione della frizione di cop- pia.

PRECAUZIONE:

• La visualizzazione dell'impostazione della coppi a non è de stina t a all'identificazione del tipo di pezzi dei componenti di avvitamento (es.: martello) usati in un particolare attrezzo.

Display errori

In caso di anomalia dell'attrezzo o del pacco batteria, il pannello di controllo visualizzera un messaggio di erre. Si prega di controllare l'attrezzo o il pacco batteria come descripto nella tabella segunte prima di ricorrere alla manutenzione.

[Pacco battery]

• Per una conservazione ottimale della batteria, riporre il pacco batteriaagli ioni di litio dopo l'uso sulla ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanje estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanje estranee sui terminali.

La durata dei terminali del pacco batteria cui quere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero create un collegamento da un terminale all'alto.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, usioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa extremamente breve dopola ricarica, sostuire il pacco batteria con uno nuovo.

Riciclo battery

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

Leggere il manuale delle istruzioni del caricabatteria Panasonic per il pacco batteria prima di ricaricarlo.

Prima di caricare la batteria

Per la ricarica del EYFB30:

Caricare la batteria ad una temperatura dai 5^ (41^) ai 40^ (104^) .

Il pacco batteria non può essere caricato ad una temperatura inferiore ai 5^ (41^) . Se la temperatura del pacco batteria è inferiore ai 5^ (41^) , rimuovere innanzitutto il pacco batteria dal caricabatteria e lasciarlo a riposo per un'ora in un luogo con temperatura di minimo 5^ (41^) . Quindi caricare nuovamente il pacco batteria.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e ricolaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente质疑 prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vosto comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vosto commerciente od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il symbolo delle batterie (esempio con symbolo chimico riportato在整个 symbolo principale):

Questo significato più essere usato in combinazione con un symbolo chimico; in quello caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

V. MANUTENZIONE

Per la pulizia dell'apparecchio,utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od及其他 sostanze volatili per la pulizia.

VI. ACCESSORI

Caricabatteria

• EY0L80

Pacco batteria

EYFB30

Telecomando

• EYFA30

Dispositivo di protezione per l'attrezzo

• EYFA01-A (Blu)

• EYFA01-Y (Giallo)

• EYFA01-H (Grigio)

Dispositivo di protezione per batteria

• EYFA02-H

VII. SPECIFICHE TECNICHE APPARECCHIO PRINCIPALE

Modello		EYFLA1 EYFLA2	EYFLA3
		A A Q J
Motore		10,8 V DC
Dimensionemandrino	Monoattacco	9 - 9,5 mm(23/64" - 3/8")	9 - 9,5 mm(23/64" - 3/8")	☐9,5 mm(3/8")	☐12,7 mm (1/2")
	Doppioattacco	12 mm (15/32") 1	2 mm(15/32")
In assenza di carico	Fase 1	0 - 950	1	0 - 1300	0 - 2300
		2 0 - 1000	2	0 - 1450
		3 - 5 0 - 1050	3	0 - 1550
		6 0 - 1300	4 - 30-F	0 - 2300
		7 0 - 1450
		8 0 - 1550
		9 - 30-F 0 - 2300
Impatti al minuto	Fase 1	0 - 1900	1	0 - 2500	0 - 3000
		2 0 - 1950	2	0 - 2800
		3 - 5 0 - 2100	3	0 - 3000
		6 0 - 2500	4 - 30-F	0 - 3600
		7 0 - 2800
		8 0 - 3000
		9 - 30-F 0 - 4000
Coppia massima		40 N·m(408 kgf-cm, 354 in-lbs)	90 N·m(918 kgf-cm, 796 in-lbs)		120 N·m (1224 kgf-cm, 1062 in-lbs)
Raggio operativofunzione di controldella coppiia		Circa 3 - 22 N·m(31 - 224 kgf-cm,27 - 195 in-lbs)	Circa 6 - 30 N·m(61 - 306 kgf-cm,53 - 266 in-lbs)		Circa 16 - 53 N·m(163 - 540 kgf-cm,142 - 469 in-lbs)
Lunghezza totale		158 mm (6-7/32")	164 mm (€-7/16")
Peso (con pacco Batteria: EYFB30)		1,3 kg (2,8 lbs)			1,35 kg (2,9 lbs)

PACCO BATTERIA (non in dotazione al momento della spedizione)

Modello EYFB30
Accumulatore Batteria Li-ion
Tensione batteria 10,8 V DC (3,6 V x 6 celle)
Capacità 3 Ah

CARICABATTERIA (non in dotazione al momento della spedizione)
[Pacco battery Li-ion]

Modello EY0L80
Valori Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso 0,95 kg (2,1 lbs)

Tempo di caricamento	3 Ah	10,8 V
		EYFB30
		Utilizzabile: 40 min.
		Completa: 65 min.

Telecomando (non in dotazione al momento della spedizione)

Modello EYFA30
Tensione batteria 3 V DC
Dimensioni 54 mm (2-1/8") × 86 mm (3-3/8") × 10 mm (13/32")
Peso (con batteria) Circa	29 g (0,6 lbs)

I. TOEPASSINGEN
