BRUKSANVISNING EYFLA2 PANASONIC

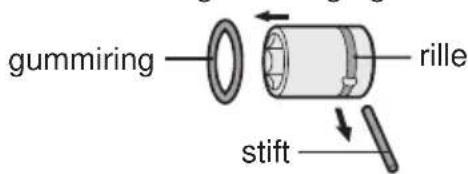

Fjern holderens gummiring og stift.

Saat flugtemaerkerne pa linje og saet batteripakningen pa.

Tryk knappen opad fra forsiden for at frigore batteripakningen.

IV. BETJENING

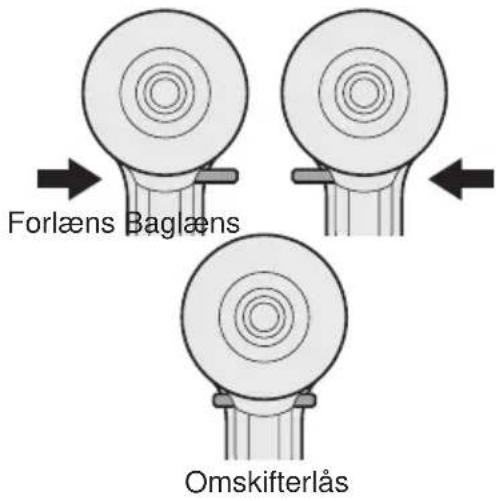

Anvendelse af grebet til forløns/bagløns retning

FORSIGTIG:

For at forhindre skade ma grebet til forlæns/baglaens retning ikke anvendes, for bitset er helt stoppet.

Lampe til bekraeftelse af stramning

Et tryk på bevirker, at LED-lyset taendes og slukkes.

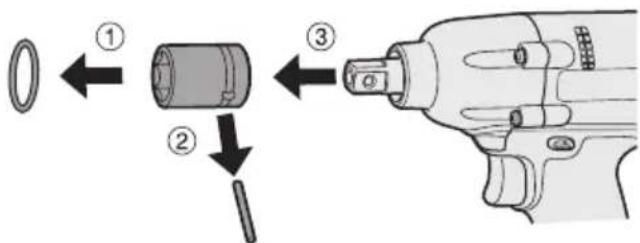

Demontering av hylsa

① Ta loss gummiringen.
② Ta ut sprinten.
③ Ta loss hylsan fran verktyget.

OBSERVERA:

Montering/demontering av batteri

Initialising av alla installninger

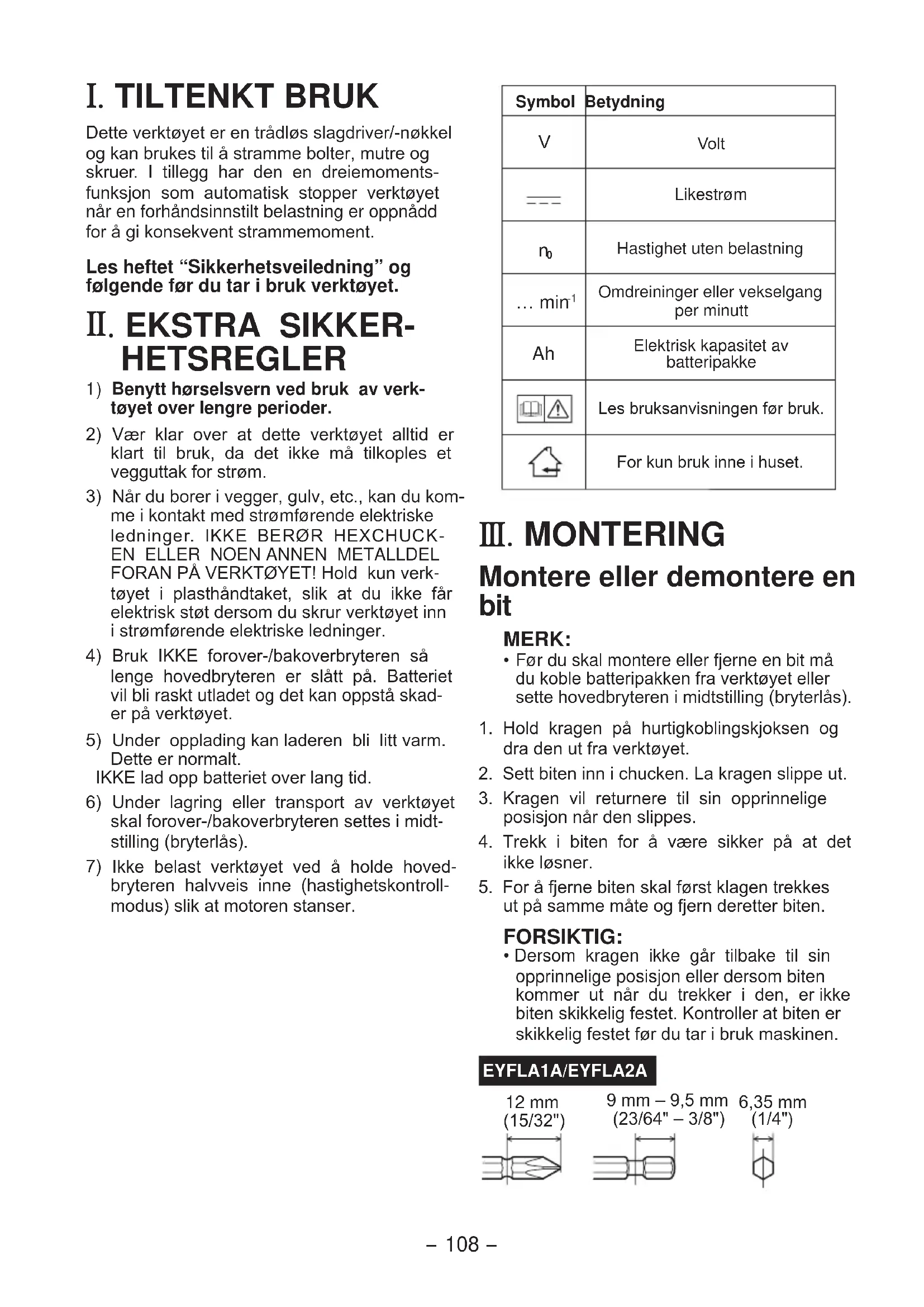

Les heftet "Sikkerhetsveiledning" og følgende for du tar i bruk verktøyet.

II. EKSTRA SIKKERHETSREGLER

1) Benytt hørselsvern ved bruk av verktøyet over lenghtre perioder.
2) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkopies et vegguttak for strøm.
3) När du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BERØR HEXCHUCKEN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verktøyet i plasthandtaket, slick at du ikke far elektrisk støt dersom du skur verktøyet inn i strømførende elektriske ledninger.
4) Bruk IKKE forover-/bakoverbryteren sa lenge hovedbryteren er slatt pa. Batteriet vil blraskt utladet og det kan oppsta skader pa verktoyet.
5) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.
6) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midt-stilling (bryterlås).
7) Ikke belast verktøyet ved á holde hovedbryteren halvveisinne (hastighetskontrollmodus) sik at motoren stanser.

Symbol	Betydning
V	Volt
---	Likestrøm
n0	Hastighet uten belastning
... min-1	Omdreininger eller vekselgang per minut
Ah	Elektrisk kapasitet av batteripakke
	Les bruksanvisningen voor suk.
	For suk sukinne i huset.

III. MONTERING

Montere eller demontere en bit

MERK:

För du skal montere eller fjerne en bit mä du koble batteripakken fra verktøyet uller sette hovedbryteren i mdtstilling (bryterlås).

1. Hold kragen på hurtigkoblingskjoksen og dra den ut fra verktøyet.
2. Sett bitten inn i chucken. La kragen slippe ut.
3. Kragen vil returnere til sin opprinnelige posisjon när den slippes.
4. Trekki biten for a vare sikker pa at det\ ikke Iosner.
5. For a fjerne biten skal forst klagen trekkes ut pa samme mate og fjern deretter biten.

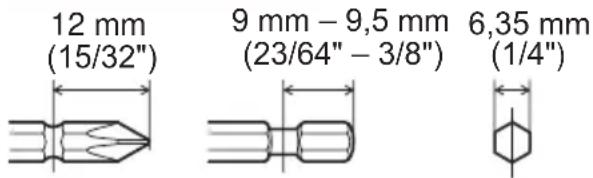

FORSIKTIG:

• Dersom kragen ikke går tilbake til sin opprinnelige posisjon eller dersom bitenkommen ut när du trekker i den, er/DDke biten skikkelig festet. Kontroller at biten er skikkelig festet for du tar i bruk maskinen.

EYFLA1A/EYFLA2A

Festehylse

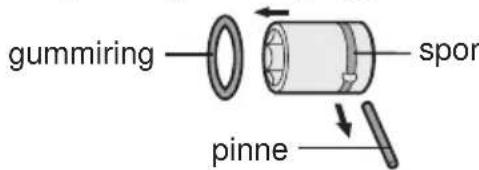

Fjern hylsens gummiring og pinne.

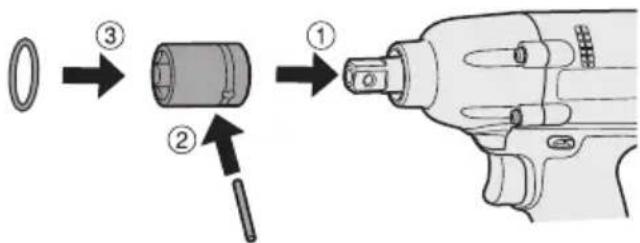

① Fest hylsen til verktøyet.
② Sett inn pinnen. (Vær noye med Å innrette pinnehullene på hylsen og verktøyet.)
(3) Fest gummiringen ved Å skli den på plass over sporet.

MERK:

Sikre at gummiringen festes for a forbhindre at pinnen faller ut.

Fjerne hylsen

① Fjern gummiringen.
② Ta ut pinnen.
③ Fjern hylsen til verktoyet.

MERK:

Hold temperaturen pa verktoyet over frysepunktet (0^ / 32^) nar hylser festes eller tas av fra firkantdrevet pa verktoyet. Ikke bruk overdreven kraft ved festing eller fjerning av hylser.

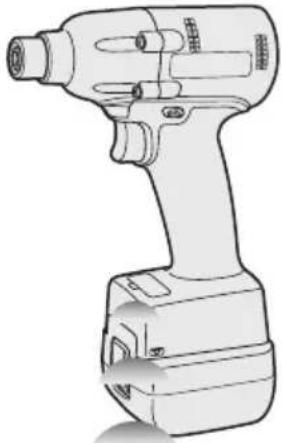

Montere eller demontere batteripakken

1. For a montere batteripakken:

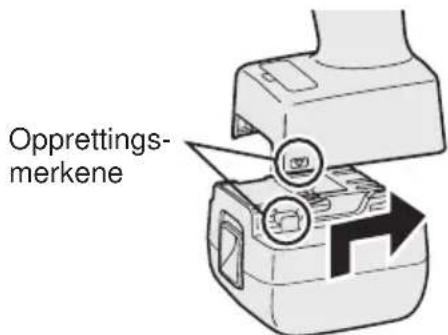

Oppstill opprettingsmerkene og monter batteripakken.

• Skyy batteripakken inntil den sitter pã plass.

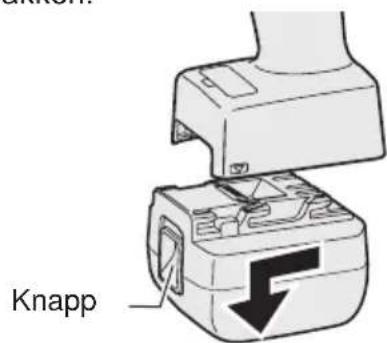

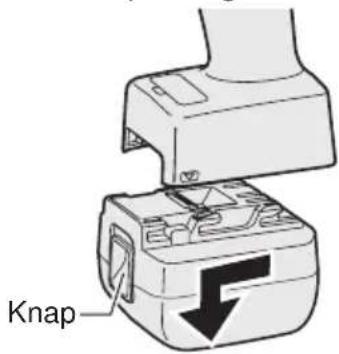

1. For a fjerne batteripakken: Dytt opp pa knappen fra fronten for a lnsne batteripakken.

IV. BETJENING

Før bruk av fjernkontrollen (Tilgjengelig som valgfritt ekstrautstyr)

Sett inn batteriet

1. Dra ut batteriholderen.
   ① Dyttn pa festet som indikert av pilen.
   ② Dra ut holderen.

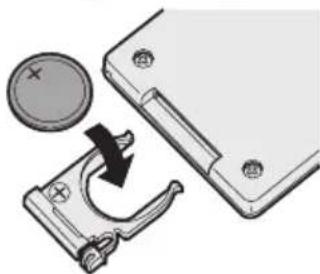

2. Sett inn batteriet og dytt holderen tilbake.

MERK:

• Dersom verktøyet ikke reagerer på den tradløse fjernkontrollen selvær fjernkontrollen brukes tett på verktøyet, er batteriet (CR2025) dødt. Bytt det ut med et nytt batteri.
• Det inkluderte batteriet er levert for provebruk og vil kanskje ikke vare sa

lenge somCOMMersielt tilgengelige batterier.

Rekkevidde for tradløs fjernkontroll

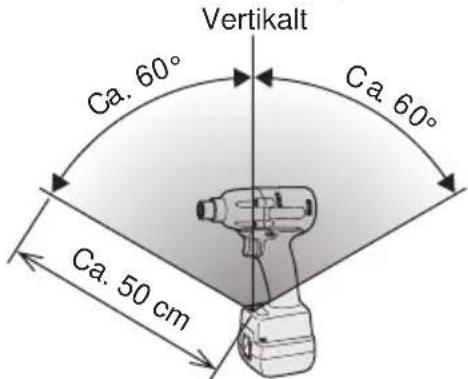

Fjernkontrollen brör brakes innen omtrent 50 cm og omtrent 60^ vertikalt og horisontalt pa normalen relativ til den infrarode mottakeren pa verktøyet.

Under folgende omstendigheter vil du kanskje ikke vare i stand til a bruke verktoyet, selvinnen davonrekveidden.
- Dersom det er et objekt mellom fjernkontrollens sender og verktøyets mottaker.
- Bruk utendørs erler andre miljoer hvor fjernkontrollmottakeren er utsatt for en sterk lyskilde,ller narn fjernkontrollsenderen ellert-mottakeren er skitten kan fore til at verktoyet ikke svarer, selv narn fjernkontrollen er brukt inn driftsrekveidden.

[Hoveddel]

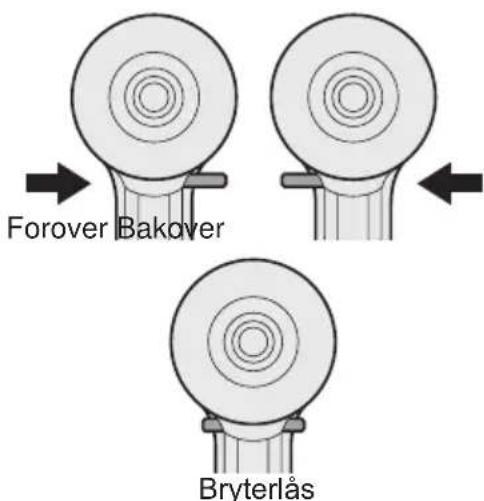

Bruk av forover-/bakoverbryter

FORSIKTG:

For a unnga skader ma du/DDke bruke forover-/bakoverbryteren fR biten er helt stanset.

Bryterbetjening ved forover rotasjon

1. Skyy retningshendelen i stilling for rotasjon forover.
2. Trykklett pahovedbryteren for a starte verktoyet med lav hastighet.
3. Hastigheten øker etterhvert som du trykker inn hovedbryteren for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten sa snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren i midtstilling (bryterlas).

Bryterbetjening ved bakover rotasjon

1. Skyy retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen focr du tar i bruk verktoyet.
2. Trykklett pahovedbryteren for a starte verktoyet med lav hastighet.
3. Etter bruk setter du retningsbryteren i midtstilling (bryterlas).

FORSIKTIG:

• For Å unngå for høy temperaturøkning på verktøyets overflate, mA du ikke bruke det kontinuerlig (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på Å bli avkjølt før du bytter ut batteripakken.

Strammebekreffelslampe

• Strammebekreftelseslampen kan brukes for Å sjekke hvorvidt momentkontrollfunksjonen ble aktivert.

Verktøystatus Lampedisplay
Stramming fullført (med bruk av momentkontrollfunksjon)	Grønn (For ca. 2 sekunder)
• Stramming ikke fullført • Stramming fullført med omstramming innen 1 sekund.	Rød (For ca. 2 sekunder)
Automatisk stoppfunksjonden har blitt aktivert.	Rød (For ca. 5 minutter)

FORSIKTIG:

Nar verktoyet stopper automatisk etter at bryteren har blitt sluppet under slagmodusstramming og deretter trykket inn igjen innen 1 sekund, vil den rode lampen lyse for a indikere risikoen for overdren stramming som et resultat av omstramming.

MERK:

• Strammbebekreftelseslampen vil ikke slås på under følgende tilstander:
  När momentclutchen er satt til "F"
  Under motsatt roteringsdrift
• Lampen slås av när verktøyet er i drift.

Kontrollpanel

(1) (2) (3)

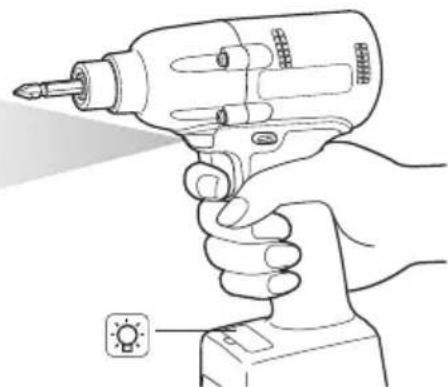

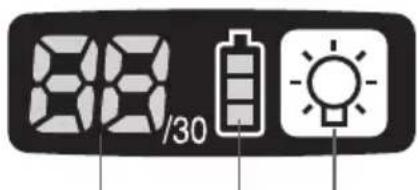

(1) LED-lys

Ved a trykke vil lyset tennes og sloknes.

Lyset bruker veldig lav spenning, og det har\ ikke negativ innvirkning på verktøyets ytelse\ under bruk eller dets batterikapasitet.

FORSIKTIG:

• Det innbygde LED-lyset er laget for midlertidig belysning av et mindre arbeidsomrade.
• Bruk jeg LED-Iyset som en erstattning for en lommelykt fordi det ikke gir nok lys.

Forsiktig:IKKE SE INN I LYSSTRALEN.

Bruk av kontroller eller justeringer eller prosessytelse annet enn de som er spesifisert herved kanfore til at man blir utsatt for farlig stråling.

(2) Batteriindikatorlampen

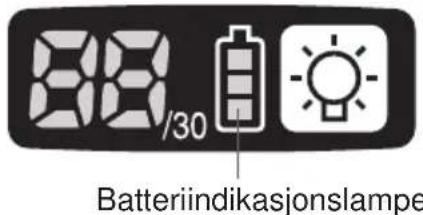

• Bruk batteriindikatorlampen for a sjekke hvor mye strøm som er igjen pa batteriet.
• Batteriets levetid varierer litt erter omgivelsenes temperatur og batterikarakteristikker. Lampen er designet for a gi en omtrentlig indikasjon pa gjenvarende batteriliv.

Indikator Batteristatus
	Fullt ladet
	Ca. 40% aller ); mindre igjen
	Blinker Ca. 20% aller ); mindre igjen (indikerer at batteriet trenger Å lades) Batteripakken må lades snart.
	Ingen lading Batteripakken må lades. (Verktøyets automatisk av-funksjon vil aktiveres på dette stadiet.)

Automatisk av-funksjon

Den automatiske av-funksjonen er laget for a forhindre tap av strammemoment pga. reduset batterispenning. Nar den har blitt akti-vert, vil verktoyet ikke fungere inntil batteripakken har blitt ladet (eller byttet ut med en ny enchet), selv om avtrekkeren trykkes inn.

Indikator

Blinker

MERK:

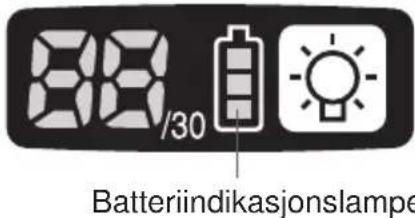

• Alle 3 søylene på batteriindikasjonslampen vil blinke'nar automatisk av-funksjon er aktivert.
  Nar batteriindikasjonslampen begynner a blinke, bor batteripakken lades (eller byttes ut med en ny enchet) oyeblikelig.
  Sorg for a lade den gjeldende batteripakken til det fuller etter aktivering av den automatiske av-funksjonen. Forsommelse av dette kan forbindre at automatisk av-funksjon blir korrekt deaktivert.

(3) Momentkontrollfunksjon

Momentkontrollfunksjorden beregner belastninger fra motorens roteringsvinkel under hammerslaget og avgjør at bolten har blitt korrekt satt när en forhändsinnstilt belastningsverdi overskrides. Driving blir da automatisk stoppet etter at et forhändsinnstilt antall slag har blitt levert pa bolten.

FORSIKTIG:

• Sjekk alltid verktoyets strammemoment for bruk. Feil verktoybruk kan fore til overdreten aller utilstrekkelig stramming.

FORSIKTIG:

• Bruk alltid verktøyet med bryteren fullt innkoblet. Momentkontrollfunksjonen vil/DDke virke när bryteren/DDke er tilstrekkelig innkoblet, noe som forhindrer verktøyet i a stoppe automatisk.
• Ved arbeid hvor en tung belastning skjer under stramming, kan belastninger bli toket som setting av bolten, noesom forbindre at bolten blir fullstendig strammet.
  Gjentatt stramming av samme bolt kan brekke bolten erler deformere materialet som bolten drives inn i som et resultat av overdreven stramming.
• Strammemomentverdi og presisjon varierer med faktorer som materialet som bolten drives inn i og tilstanden på hylsen som brukes. Juster dreiemomentet som ndvendig for arbeidet som utfores. Boltstrammemoment varierer med faktorene beskrevet nedenfor.

1) Bolt

• Boltdiameter: Strammemoment øker generelt med boltdiameter.
  Momentfaktor (indikert av boltprodusten), grad, lengde osv.

2) Annet

• Tilstand på bit og hylse: Materiale, slarkmengde, osv.
• Bruk et universali edd eller hylseadapter
• Bruker: Måten verktøyet brukes på bolten, styrke som bolten holdes med, maten verktøyets bryter blir koblet inn
• Tilstand på objektet som strammes: Materiale, setteoverflate

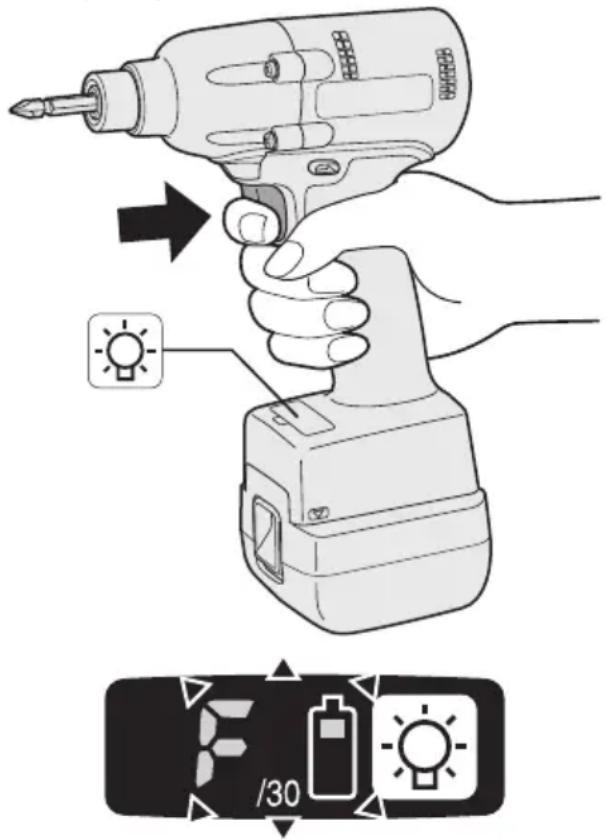

Stille verktøyet til konfigurasjonsmodus

1. Slå av kontrollpanelet.

2. Dersom kontrollpanelet er på, fjern og sett tilbake batteripakken.

3. Koble inn bryteren mens trykkes og slipp sa opp bade og bryteren.

• Etter at alle LED-lamper har slukket vil kontrollpanelet blinke og bytte til konfigurasjonsmodus.

MERK:

• Verkøyet sends fra fabrikken satt til "F"-modus (momentkontrollfunksjon av).
• Kontrollpanelet vil slå seg av dersom verktøyet ikke blir brukt på 5 minutter.

Konfigurere momentclutchinnstillingen

Panasonic
EYFA30

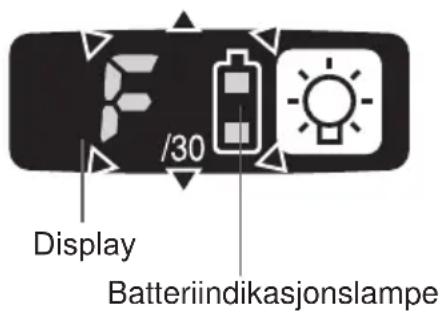

Batteriindikasjonslampe

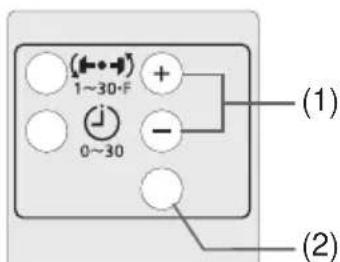

1. Trykk og knappene for a velge clutchchinnstillingen som passer til arbeidet som skal utfores.

Nar knappen trykkes

Nar knappen trykkes

-F" indikerer at momentkontrollfunksjonen er av.

• Du kan velge mellom 30 moment-clutchinnstillinger (1 til 30).

• Bruk tall fra strammemomentdiagrammet for a hjelpe deg i valget av momentclutchinnstilling. (Se falgende strammemomentdiagram.)

• Trykk OK-knappen for a akseptere valgt momentclutchinnstilling.

• Kontrollpanelet vil stoppe Å blinke og lyse opp.

FORSIKTIG:

• Du ma trykke OK-knappen for at den valgte innstillingen skal ta effekt.
• Sorg for a bekrefte den nye verdien etter endring av innstillingen. (Se side 114.)

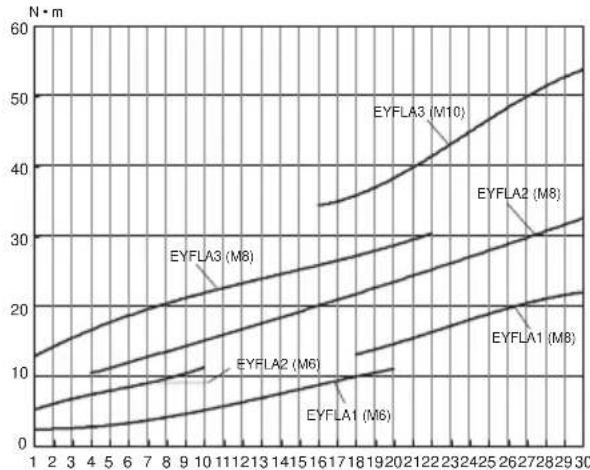

Strammemomentdiagram (for referanse-bruk)

Verdiene illustriert i dette diagrammet ble malt under tilstandene beskrevet nedenfor og er oppgitt for referanseformal. Faktisk strammemoment varierer med omgivende tilstander (den spesifikke bolten som strammes, jernvare som brukes, metode for a holde bolten osv.).

Måleforhold

• Temperature: Romtemperatur (20^ / 68^)

Bruke intervallinnstillingen

• Intervallinnstillingen brukes for Å forbhindre verktøyet fra Å virke etter at det stopper automatisk som en følge av momentkontrollfunksjonen, selv om bryfteren er koblet inn.

• Still verktøyet til konfigurasjonsmodus. (Se side 112.)

• Trykk intervallinnstillingsknappen.

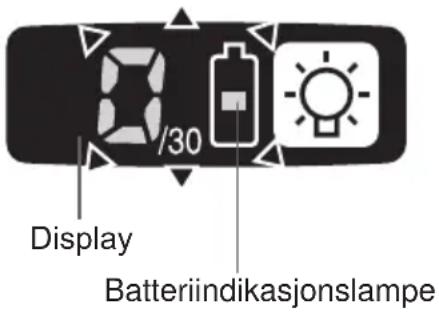

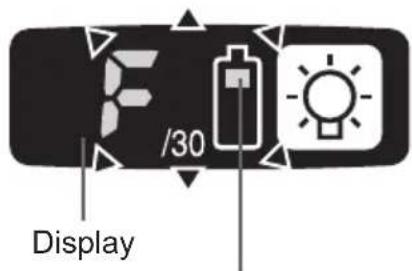

• Kontrollpanelet vil begynne Å blinke. Display: Tallet 0 blinker pa og av. Batteriindikasjonslampe: Den midtre soylen pa batteriet blinker pa og av.

1. Trykk pa ① og knappene for a stille inn onsket tid.

Knapper Display Sekunder
+ -	30	3
	:	:
	1 0,1
	0	Av

1. Trykk OK-knappen for a akseptere valgt innstilling.

2. Kontrollpanelet vil stoppe og blinke og lyse opp, og momentclutchinnstillingen vil vises.

FORSIKTIG:

• Sørg for Å bekrefte den nye verdien etter endring av innstillingen.

Initialisere alle innstillinger

Fabrikinnstlinger

Moment clutchchinnstilling: "F" (moment-kontrollfunksjon av)
- Intervallinnstilling: 0 (av)

Denne delen forklarer hvordan alle verktoyinnstillingene kan stilles tilbake til de opprinnelige verdiene ved sending fra fabrikken.
- Feildisplayet vil bli slatt av.

1. Still verktøyet til konfigurasjonsmodus. (Se side 112.)

2. Trykk format-knappen.

3. Kontrollpanelet vil begynne Å blinke. Display: Bokstaven "F" blinker av og pa. Batteriindikasjonslampe: Den øvre og nedre søylen pa batteriet blinker pa og av.

1. Trykk OK-knappen for a akseptere valgt innstilling.

2. Kontrollpanelet vil stoppe og blinke og lyse opp.

Sjekke verktoyinnstillinger

Denne delen beskriver hvordan man fär verktøyet til a vise gjeldende innstlinger i ca. 3 sekunder när verktøyet stoppes.
- Du kan ikke sjekke verktøyinnstillinger nag kontrollpanelet er slätt av. Först koble inn bryteren kort for a reaktivere displayet.

Sjekke momentclutchinnstillingen

1. Trykk momentinnstillingsknappen.

2. Kontrollpaneldisplay Display: Momentinnstillingen lyser opp. Batteriindikasjonslampe: Den øvre søylen på batteriet blinker på og av.

Sjekking av intervallet

1. Trykk intervallinnstillingsknappen.

2. Kontrollpaneldisplay Display: Intervallinnstillingen lyser opp. Batteriindikasjonslampe: Den midtre søylen på batteriet blinker på og av.

Sjekke verktøykretser

1. Trykk momentinnstillingsknappen.

2. Kontrollpaneldisplay Display: Momentinnstillingsdisplayet lyser opp. Batteriindikasjonslampe: Den midtre og nedre søylen på batteriet blinker på og av

Display	Verktøykrets
H2	EYFLA1
H3	EYFLA2
H4	EYFLA3

MERK:

Hvis du kobler inn bryteren mens en instilling vises, vil kontrollpanelet gà tilbake til à vise momentclutchinnstilling.

FORSIKTIG:

Momentinnstillingsdisplayet er/DDtienkt brukt for a identifisere typen drivkomponentdeler (hammer osv.) brukt i et spesifikt verktoy.

Feildisplay

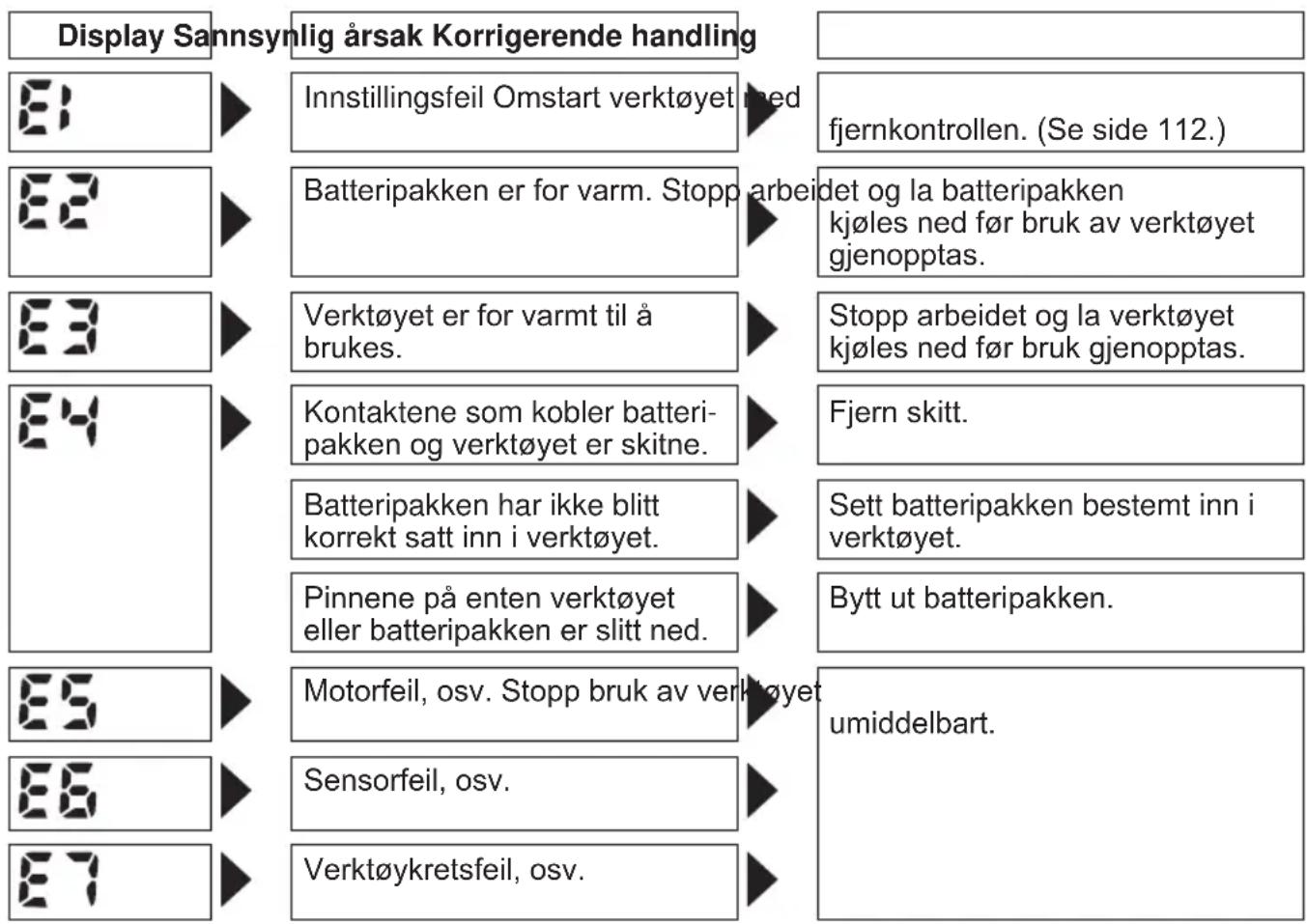

Dersom feil på verktøyet eller batteripakken oppstår, vil kontrollpanelet vise en feilmelding. Sjekk verktøyet eller batteripakken som beskrevet i fölgende diagram För du fär service på dem.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-Batteripakke (EYFB30)

• Oppbevar batteriet etter bruk uten Å lade opp for Å sikre lenght levetid.
• Ved oppladning av batteripakken, kon-troller at polene pa batteriladeren er fri for fremmedlegemer sa som stov eller vann. Rens polene for du lader opp batteripakken hvis du finner fremmedlegemer pa polene. Batteripakkepolenes levetid kan bli pavirket av fremmedlegemer sa som stov eller vann mens de er i bruk.
  Nar du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nokler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forarsake gnister, forbrenning eller brann.

Forsikre deg om arbeidsrommet er godt ventiliert under bruk av batteripakken.
Nar du fjerner batteripakken fra verktoyet, skal batteripakkedekselet lukkes for a hindre at batteripolene blir forurenset av stov ell er skitt, noe som kan fore til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For a resirkulere materialer og beskyttemiljoget, sorg for avhende batterietpaa et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

Les bruksmanualen for Panasonic batterilader for batteripakken før lading.

Før lading av batteriet

Ved lading av EYFB30:
Lad batteriet ved en temperatur på 5^ (41^) til 40^ (104^) .

Batteripakken kan/DDke Iades ved en temperatur minre enn 5^ (41^) .Dersom temperaturen pa batteripakken er minre enn 5^ (41^) fjern forst batteripakken fra laderen og la den ditte i en time pa en plass hvor temperaturen er 5^ (41^) ellr varmere. Lad deretter batteripakken igjen.

Brukerinformasjon om innsamling og handtering av gammelt utstyr og brukte batterier

For riktig handtering og gjenvinning av gamleprodukter og bruke batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig handtering av disse produitene og batteriene, hjelper du til med a spare verdifulle ressurser og forhindre potensielle negative effekter pa mensneskers helse og miljøet, som ellers kan oppsta ved uruktig avfallshandtering.

For mer informasjon om innsamling og gjenvinning av gamleprodukter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonssselskap eller stedet der du kjopte gjenstandene.

Ukorrekt handtering av dette avfallet kan medfrole straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker Å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om händtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du Å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte forhandtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommert det kravet satt av direktivet for det kjemikallet det gjelder.

V. VEDLIKEHOLD

Bruk kun en torr, myk klut til a törke av encheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige lsesemidler til rengjøring.

VI. TILLEGSUTSTYR

Lader

• EY0L80

Batteripakke

EYFB30

Fjernkontroll

• EYFA30

Beskytter for verktoy

• EYFA01-A (Bla)

• EYFA01-Y (Gul)

• EYFA01-H (Grå)

Beskytter for batteri

• EYFA02-H

VII. SPESIFIKASJONER

HOVEDENHET

Modell		EYFLA1 EYFLA2 EYFLA3
		A A Q J
Motor		10,8 V DC
Kjoksstør-relse	Enkel-tendet	9 - 9,5 mm(23/64" - 3/8")	9 - 9,5 mm(23/64" - 3/8")	☐9,5 mm(3/8")	☐12,7 mm (1/2")
	Dobbel-tendet	12 mm (15/32") 1	2 mm(15/32")
Hastighetuten belast-ning	Stadie 1	0 - 950	1	0 - 1300	0 - 2300
		2 0 - 1000	2	0 - 1450
		3 - 5 0 - 1050	3	0 - 1550
		6 0 - 1300	4 - 30-F	0 - 2300
		7 0 - 1450
		8 0 - 1550
		9 - 30-F 0 - 2300
Slag per minutt	Stadie 1	0 - 1900	1	0 - 2500	0 - 3000
		2 0 - 1950	2	0 - 2800
		3 - 5 0 - 2100	3	0 - 3000
		6 0 - 2500	4 - 30-F	0 - 3600
		7 0 - 2800
		8 0 - 3000
		9 - 30-F 0 - 4000
Maksimalt dreiemoment		40 N·m(408 kgf-cm, 354 in-lbs)	90 N·m(918 kgf-cm, 796 in-lbs)		120 N·m (1224 kgf-cm, 1062 in-lbs)
Momentkontrollfunksjordrifsrekkevidde		Ca. 3 - 22 N·m(31 - 224 kgf-cm,27 - 195 in-lbs)	Ca. 6 - 30 N·m(61 - 306 kgf-cm,53 - 266 in-lbs)		Ca. 16 - 53 N·m(163 - 540 kgf-cm,142 - 469 in-lbs)
Total lengde		158 mm (6-7/32") 164 mm (€-7/16")
Vekt (med batteri-pakke: EYFB30)		1,3 kg (2,8 lbs) 1,35 kg (2,9 lbs)

BATTERIPAKKE (ikke inkludert med forsendelse)

Modell EYFB30
Batterilagring Li-ion-Batteri
Batterispensing 10,8 V	ikestrøm (3,6 V × 6 celler)
Kapasitet 3 Ah

BATTERILADER (ikke inkludert med forsendelse)

Modell EY0L80
Merkedata Se merkeplaten på bunnen av laderen.
Vekt 0,95 kg (2,1 lbs)

[Li-ion-Batteripakke]

Ladetid	3 Ah	10,8 V
		EYFB30
		Brukbar: 40 min.
		Fullt ladet: 65 min.

Fjernkontroll (ikke inkludert med forsendelse)

Modell	EYFA30
Batterispenning	3 V DC
Dimensjoner 54 mm (2-1/8") × 86 mm (3-3/8") × 10 mm (13/32")
Vekt (med batteri) Omtrent	29 g (0,6 lbs)

I. TARKOITETTU KÄYTTÖTAPA
