Type	Trådløs skrutrekker
Merke	Panasonic
Modell	EY6803
Strømkilde	Oppladbart Ni-MH-batteri
Spenning	14.4 V
Batterikapasitet	2.0 Ah
Maks dreiemoment	30 Nm
Hastighetsområde	0 - 600 o/min (variabel hastighet)
Chukktype	1/4" sekskant hurtigutløser
Vekt (med batteri)	1.2 kg
Mål	200 x 60 x 80 mm
Egenskaper	Elektronisk brems, LED-arbeidslys, ergonomisk håndtak, belteklipp
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, låseknapp
Inkludert tilbehør	Batteri, lader, bitsholder, bæreveske
Bruk	Skruing og lett boring
Vedlikehold	Hold ventilene rene, lad opp etter bruk, oppbevar på tørt sted
Reparerbarhet	Utskiftbart batteri og kullbørster

Ofte stilte spørsmål - EY6803 PANASONIC

Hvilken type batteri bruker Panasonic EY6803?

Panasonic EY6803 bruker et 14.4 V Ni-MH oppladbart batteri med en kapasitet på 2.0 Ah.

Hvor lang tid tar det å lade batteriet fullt?

Ladetiden er omtrent 1 time med den medfølgende standard laderen.

Kan EY6803 brukes til boring?

Ja, den er egnet for lett boring i tre og metall, men den er primært designet for skruing.

Hva er maksimalt dreiemoment på denne skrutrekkeren?

Maksimalt dreiemoment er 30 Nm, som er tilstrekkelig for de fleste festeoppgaver.

Har den en variabel hastighetsutløser?

Ja, hastigheten kan varieres fra 0 til 600 o/min ved å justere utløserens trykk.

Finnes det en overbelastningsbeskyttelse?

Ja, verktøyet har overbelastningsbeskyttelse for å forhindre skade når motoren stopper.

Hvilken type chuck bruker den?

Den har en 1/4-tommers sekskant hurtigutløserchuck for enkelt bitskifte.

Hvordan bør jeg vedlikeholde EY6803?

Hold ventilasjonsspaltene rene, lad batteriet etter bruk, og oppbevar på et tørt sted. Kontroller kullbørstene med jevne mellomrom hvis aktuelt.

Kan jeg bytte batteri?

Ja, batteripakken kan skiftes. Bruk kun originale Panasonic-batterier for optimal ytelse.

Følger det med en bæreveske?

Ja, verktøyet leveres med bæreveske, bitsholder og lader.

BRUKSANVISNING EY6803 PANASONIC

Les heftet "Sikkerhetsinstruksjoner" samt følgende før du tar i bruk utstyret.

1) Bruk ørebeskyttelsesutstyr. Det å være utsatt for støy kan forårsake hørselskade.

2) Dette verktøyet er alltid klart til bruk siden det ikke er avhengig av strømtilførsel fra et nettuttak.

3) Når du borer i vegger, gulv , etc. kan det forekomme at du støter på strømførende ledninger. IKKE BER∅R CHUCKEN ELLER NOEN VERKT∅YETS FREMRE METALL-DELER! I et slikt tilfelle skal verk-tøyet holdes med håndtaket for å unngå elektriske sjokk.

4) Dersom bits/bor skulle bli sittende fast må hovedbryteren umiddelbart slås av for å forhindre overbelastning som igjen kan skade batteriet eller motoren. Benytt reversmekanismen for å løsne fastsittende bits/bor.

5) Ikke betjen forover-/reversbryteren när hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen kan ta skade.

6) Når verktøyet lagres eller bæres, skal forover-/reversbryteren settes i midtre (låst) posisjon.

7) Ikke belast verktøyet unødvendig ved å holde hovedbryteren halveis inntrykt (hastighetskontroll) slik at motoren stopper. Sikringskretsen vil tre i funksjon og kan forårsake at hastighetskontroll blir umuliggjort. Dersom dette skulle forekomme løser du ut bryteren og trykker den inn igjen slik at verktøyet begynner å virke på vanlig måte.

8) Pass på at støv eller fremmedlege - mer ikke kommer inn i chucken.

9) Ikke berør noen av verktøyets roterende deler slik at skader unngås.

10) Ikke bruk verktøyet i for lange tids - perioder av gangen. Ta pauser innimellom slik at verktøyet får sjansen til å avkjøle seg. Dermed unngår du at motoren overopphetes.

11) La ikke verktøyet falle ned på harde oveflater.

Symbol	Betydning
V	Volt
---	Likestrøm
n_0	Ingen belastningshastighet
.../min	Rotasjon eller pendelbevegelse per antall minutter.
[WSXA]	Rotasjon med slag
	Kun rotasjon

II. BRUK

⚠️ FORSIKTIG:

Hvis du bruker en større bit for mur- og betongboring enn den abefalte, kan det forårsake skade på skrutrekkeren.

Chuck

MERK: Smørefett for bits Smør den ovale fordypningen på boret med det medfølgende smørefetter minst en gang i måneden.

1-1. Innsett en bit til monteringsåpningen, og vend den litt for å finne en koplet posisjon.

1-2. Ved koplet posisjon, trykkes biten inn så langt som mulig. Pass på at biten sitter fast ved å trekke i den.

2. Demontere biten

2-1. Trykk chuckdekslet og trekk i biten.

Bruk bitholderen (standard) og bit.

1. Ta ut bitholderen fra hovedenheten.
2. Trekk i bitholderen. (②)
3. Innsett biten. (③)
4. Se etter at biten sitter fast ved å trekke i den litt.
5. Innsett bitholderen i monteringsåpningen og vend den litt for å finne riktig posisjon.
6. Ved rikt ig po sisjon, trykkes biten inn så langt som mulig.

• Pass på at biten sitter fast ved å trekke i den.

- Pass på at bryteren settes i midt- posisjonen etter bruk.

- Betjen Forover/revers bryter etter at motorrotasjonen stopper helt opp.

Slag/bor omskifter

MERK: Betjen modusskiften etter at motorrotasjonen stopper helt opp.

Posisjon for koplingsspak	Virkemåte Anvendelse
	Rotasjon med slag	Mur- og betongboring
	Kun rotasjon	Skruing, Metallboring

Stille inn stramningsmomentet

Innstill dreiemomenten til en av de fem koplingsposisjonene eller til " " posisjonen.

ADVARSEL:

Test innstillingen før det aktuelle arbeidet gjøres.

Still skalaen inn på dette merket().

Trinnløs hovedbryter

Trykk forsiktig på bryteren slik at drillen roterer langsomt når boret settes mot det som skal bli hullets senter. ∅k farten ved å trykke bryteren inn.

LED lys

FORSIKTIG:

• Det innebygde LED lyset er laget for midlertidig belysning av et mindre arbeidsområde.
• Bruk ikke dette lyset i stedet for normalt arbeidslys, da det ikke er lyssterkt nok.

Trykk inn hovedbryteren og LED lyset slås på. Når du slipper hovedbryteren slås dette lyset av automatisk. Dette lyset bruker meget lite strøm, og vil ikke påvirke motorytelsen under bruk eller batterikapasiteten nevneverdig.

Dette produktet har innebygd LED lys.

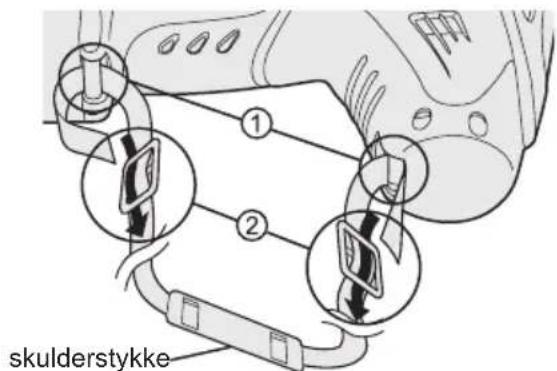

• Monter skulderbeltet til verktøyets hoveddel og juster lengden av beltet før det tas i bruk.
• Kontroller beltets tilstand og ikke benytt det hvis det er skadet.
  Det kan forårsake skade på personer og utstyr dersom maskinen faller ned som følge av dårlig montert skulderbelte.

• Ta på deg skulderbeltet på en for svarlig måte.
  Det kan forårsake skade på per - soner og utstyr dersom maskinen faller ned.

• Pass på at beltet er tredd gjennom belteholderen. (①)

• Pass på at beltet er tredd gjennom spennene og lengden er justert. (②)

• Lengden av beltet kan justeres etter personen som bruker det.
- Juster posisjonen av skulderstykket til skulderen.
- Trekk i beltet for å sikre deg om det er spent fast på verktøyets hoveddel.

Riktig bruk av batteripakke

Ni-MH batteripakke (EY9201)

• Lad Ni-MH batteriet helt opp før lagring for å sikre lengre levetid.
• Temperaturen må være mellom 0°C (32°F). og 40°C (104°F). Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig.
• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.
  Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Når batteripakken er i bruk, se etter at arbeidsplassen er godt ventilert.

Oppbevaring av batteriet

Resirkulering av batteri

Vern om miljøet og resirkuler batteriet ved å levere det inn til en offentlig godkjent mottaker av brukte batterier, dersom dette finnes i landet der du bor.

Batterilader

MERK: Første gang du lader opp batteripakken, eller etter langvarig lagring, må det lades opp i ca 24 timer, slik at det oppnår full kapasitet.

Batterilader (EY0110)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister när støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

Batteripakke

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjølt. Lading vil da gjenopptas automatisk.

1. Når ladingen er ferdig, vil lade-lampen begynne å blinke raskt i grønt.

2. Dersom batteriet skulle bli for varmt eller det ikke har vært i bruk på en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta lenger tid enn vanlig å lade batteriet helt opp.

- Hvis en ferdigoppladet batteripakke er stukket inn i batterilade-ren igjen, vil indikatorlampen lyse. Etter flere minutter kan ladelam-pen begynne å blinke raskt for å vise at ladingen er ferdig.

- Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.

- Ikke stikk fingrene inn i kontakt-hullet när du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen.

- Ikke bruk strøm fra en motor-generator.

- Ikke dekk til ventilasjonshullene på laderen og batteripakken.

Informasjon for brukerne om kassering av elektrisk og elektro-nisk utstyr (private husholdninger)

Når et produkt og/eller medfølgende dokumenter er merket med dette symbolet, betyr det at det elektriske eller elektroniske utstyret ikke bør kasseres sammen med vanlig husholdningsavfall.

For at det kasserte utstyret skal bli behandlet, gjenvunnet og resirkulert på riktig måte, må du bringe det til nærmeste inn-samlingspunkt eller gjenvinningsstasjon. I enkelte land kan du alternativt returnere produktene dine til den lokale forhandleren, eventuelt mot kjøp av et tilsvarende nytt produkt.

erer dette produktet på riktig måte, bidrar til du til å

bevare verdifulle ressurser og til å motvirke de negative virkningene på miljøet og den menneskelige helse som kan forårsakes av feilaktig avfallsbehandling. Ta kontakt med de lokale myndigheter hvis du ønsker ytterligere informasjon om ditt nærmeste innsamlingspunkt.

Feilaktig kassering av dette utstyret kan kanskje bøtelegges, avhengig av nasjonale lover og regler.

For bedriftskunder i den Europeiske Union

Hvis du ønsker å kassere elektrisk og elektronisk utstyr, må du kontakte forhandle- ren eller leverandøren din for å få mer informasjon.

Informasjon om kassering i land utenfor den Europeiske Union

Dette symbolet er kun gyldig i den Europeiske Union.

Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner, bensin eller andre flytende løsninger for rengjøring.

IV. TILBEH∅R

⚠️FORSIKTIG:

For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er laget for.

Bitholderen

•EY9HX403

Drillchuck (Valgfritt tilbehør)

•EY9HX400

Hammerchuck (Valgfritt tilbehør)

•EY9HX401

Batteri

•EY9201 (Ni-MH)

Batterilader

•EY0110

Hvis man trenger hjelp for nærmere detaljer angående disse tilbehørene, ta kontakt med Deres servicesenter.

V. BRUKSFORSLAG

Dette er for å hindre at hammeren slår uten belastning.

Ved å trykke hardere på biten vil hammerfunksjonen kobles inn.

Trykk alltid biten hardt nok inn under arbeid.

1. Om vinteren og i situasjoner der temperaturen på verktøyet blir for lav (5°C eller lavere), ville slagkraften i hammerstiling i begynnelsen være svakere enn vanlig.

Dette er fordi smørefettet blir stivere i lavere temperaturer og friksjonen øker.

Hvis det skulle skje, la verktøyet operere uten belastning i hammerstilling i 30 sek - under, og gjenta dette 3 ganger. Dette vil gjenopprette slagkraften.

VI. SPESIFIKASJONER

HOVEDENHET (EY6803)

Største bordiameter	Betong	10 mm (25/64") *12,5 mm (15/32")*For arbeidet som kan ferdiggjøres med en batteripakke.
	Stål	13 mm (33/64")
Motorspenning 12 V likestrøm
Omdreininger (RPM) 0		-1000 /min (OPM)
Slaghastinghet (BPM) 0		-4000 /min (OPM)
Vekt (med batteripakke) 2,5 kg		(5,5 lbs)
Ytre mål (L×B×H) 249×257×64 mm		(10"×10 -1/8"×2-1/2")

VEILEDNINGSTABELL

- Velg riktig moment for skruing ved hjelp av momentringen.

Avhengig av arbeidets innhold, kan innstillingen gjøres i fem nivåer med hver ca. 1 Nm (10 kgf-cm) økning.

	Innstilling Dreiemoment		Veiledning etter materialer
			Betong Murstein
			(A) (B)	(A) (B)
	1 Ca. 1,5 Nm (15 kgf-cm)				●
	2 Ca. 2,5 Nm (25 kgf-cm)				●
	3 Ca. 3,4 Nm (35 kgf-cm)		●	●		●
	4 Ca. 4,4 Nm (45 kgf-cm)		●	●		●
	5 Ca. 5,4 Nm (55 kgf-cm)			●
Boring	(Boremerke)	Ca. 8,3 Nm (85 kgf-cm) Bore hull i metall

(A) For festing av skruer i plastplugg kreves et forhåndshull med dia. 6,0 mm (1/4") i betongen.

(B) For direktefesting av skruer i betong (f.eks. "topcon") kreves et forhåndshull med dia. 3,5 mm (1/8").

MERK: Tabellen er en grov veiledning. Riktig dreiemoment avhenger av skruen og materialet.

Velg dreiemoment etter arbeidets art.

MERK: Modell-utvalg og tilbehør kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se norsk brosjyre og prisliste for korrekt utvalg.
