MANUALE UTENTE EY37C5 PANASONIC

DESCRIZIONE DELLE FUNZIONI

Indicatore modalità Bluetooth

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue

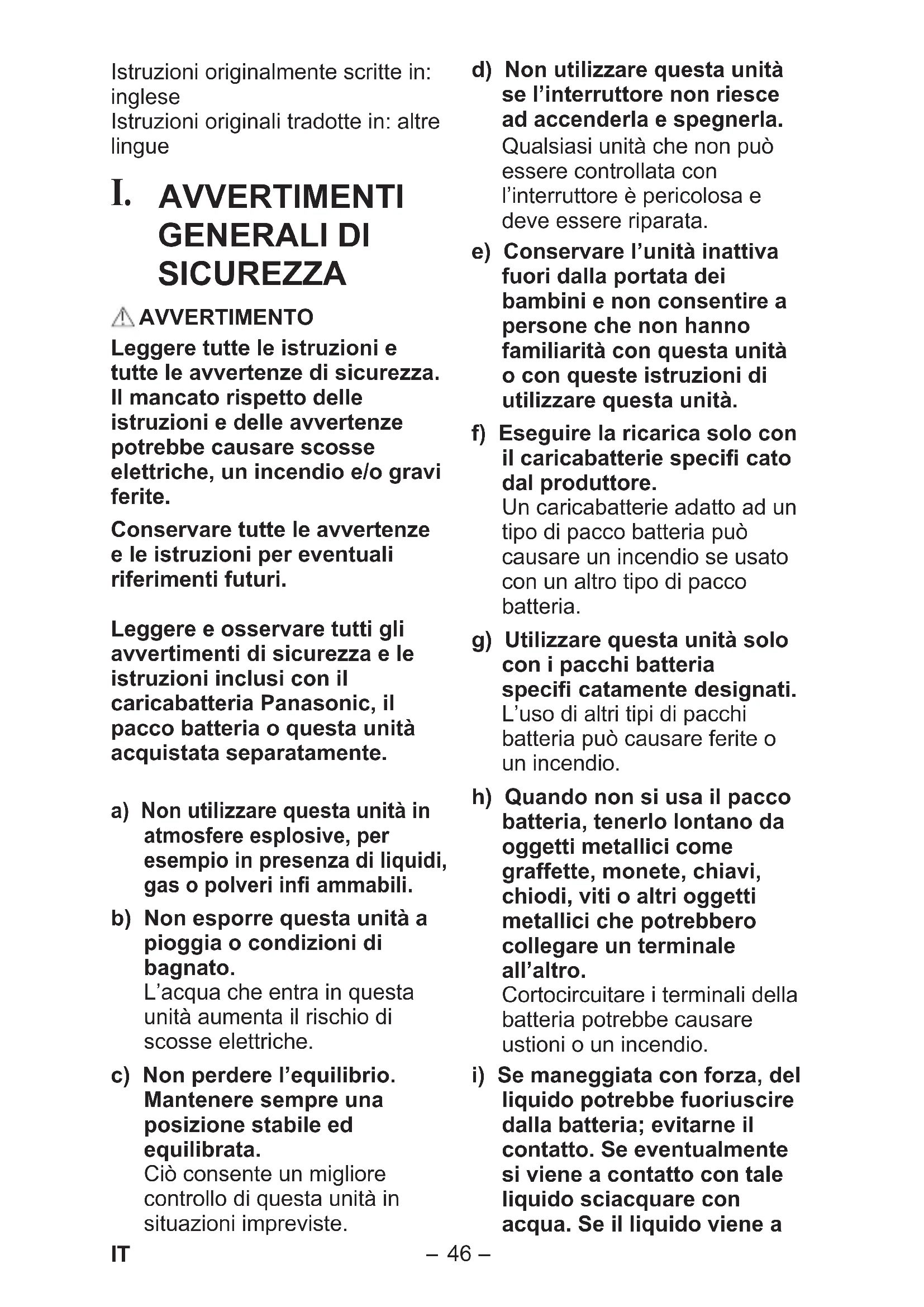

AVVERTIMENTI GENERALI DI SICUREZZA AVVERTIMENTO Leggere tutte le istruzioni e tutte le avvertenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe causare scosse elettriche, un incendio e/o gravi ferite. Conservare tutte le avvertenze e le istruzioni per eventuali riferimenti futuri. Leggere e osservare tutti gli avvertimenti di sicurezza e le istruzioni inclusi con il caricabatteria Panasonic, il pacco batteria o questa unità acquistata separatamente. a) Non utilizzare questa unità in atmosfere esplosive, per esempio in presenza di liquidi, gas o polveri infi ammabili. b) Non esporre questa unità a pioggia o condizioni di bagnato. L’acqua che entra in questa unità aumenta il rischio di scosse elettriche. c) Non perdere l’equilibrio. Mantenere sempre una posizione stabile ed equilibrata. Ciò consente un migliore controllo di questa unità in situazioni impreviste. d) Non utilizzare questa unità se l’interruttore non riesce ad accenderla e spegnerla. Qualsiasi unità che non può essere controllata con l’interruttore è pericolosa e deve essere riparata. e) Conservare l’unità inattiva fuori dalla portata dei bambini e non consentire a persone che non hanno familiarità con questa unità o con queste istruzioni di utilizzare questa unità. f) Eseguire la ricarica solo con il caricabatterie specifi cato dal produttore. Un caricabatterie adatto ad un tipo di pacco batteria può causare un incendio se usato con un altro tipo di pacco batteria. g) Utilizzare questa unità solo con i pacchi batteria specifi catamente designati. L’uso di altri tipi di pacchi batteria può causare ferite o un incendio. h) Quando non si usa il pacco batteria, tenerlo lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri oggetti metallici che potrebbero collegare un terminale all’altro. Cortocircuitare i terminali della batteria potrebbe causare ustioni o un incendio.

i) Se maneggiata con forza, del

liquido potrebbe fuoriuscire dalla batteria; evitarne il contatto. Se eventualmente si viene a contatto con tale liquido sciacquare con acqua. Se il liquido viene a EY971037C501.indb46EY971037C501.indb46 2019/08/2319:42:522019/08/2319:42:52-

contatto con gli occhi, chiedere anche l’aiuto di un medico. Il liquido che fuoriesce dalla batteria può causare irritazione o ustioni. j) Far riparare l’unità da un tecnico qualifi cato utilizzando solo parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza di questa unità.

• Fare attenzione a non alzare il volume man mano che l’udito si adatta.

• Non utilizzare il prodotto per un periodo di tempo prolungato, e fare sempre una pausa per riposare le orecchie.

• Se si avverte un fastidio alle orecchie, interrompere l’uso e rivolgersi al proprio medico.

• Non posizionare oggetti pesanti su questa unità né salirvi sopra.

• Non collocare questa unità su una superfi cie instabile o in una posizione instabile.

• I bambini non devono giocare con l’apparecchio.

• Non appendere in luoghi in cui i ganci non si appendono o in luoghi in cui i ganci non si appendono completamente.

• Quando si appende in luoghi alti, fi ssare con una corda o simili in modo da evitare la caduta.

• Non esporre questo prodotto e il pacco batteria alla pioggia o alla neve e non utilizzarli in luoghi umidi.

• L’uso di attacchi non è consigliato in quanto può risultare nel rischio di incendi, scosse elettriche o ferite alle persone. Simbolo Signifi cato Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni. Solo per uso interno. PRECAUZIONE

1. Questa unità non è

• Non utilizzarlo in luoghi umidi o bagnati.

• Non lavarlo con acqua.

• Conservarlo in un luogo sicuro, asciutto e pulito quando non è in uso.

2. Non smontare l’unità.

L’assistenza dovrebbe essere eseguita da un centro assistenza autorizzato. EY971037C501.indb47EY971037C501.indb47 2019/08/2319:42:522019/08/2319:42:52-

AVVERTIMENTO per caricabatteria e pacco batteria

• Utilizzare esclusivamente pacchi batteria Panasonic progettati per l’uso con questa unità.

• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall’uso di un pacco batteria riciclato e/o contraffatto.

• Non smaltire il pacco batteria nel fuoco e non esporlo a eccessi di calore.

• Non introdurre chiodi nel pacco batteria, non sottoporlo a urti, non smontarlo e non tentare di modifi carlo.

• Evitare che oggetti metallici entrino a contatto con i terminali del pacco batteria.

• Non trasportare né conservare il pacco batteria nello stesso contenitore in cui sono presenti chiodi o oggetti metallici simili.

• Non ricaricare il pacco batteria in un luogo esposto ad alte temperature, per es. vicino ad un fuoco o alla luce solare diretta. In caso contrario la batteria può surriscaldarsi, prendere fuoco o esplodere.

• Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria dedicato. In caso contrario la batteria potrebbe perdere, surriscaldarsi o esplodere.

• Dopo aver rimosso il pacco batteria da questo prodotto o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.

• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L’uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

• Se si rilevano anomalie, interrompere immediatamente l’uso e rivolgersi al rivenditore presso il quale si è acquistato il prodotto.

• Non utilizzare il pacco batteria agli ioni di litio a una temperatura inferiore a 0 °C o superiore a 40 °C. Ciò potrebbe causare il malfunzionamento dell’unità principale. Lasciare il pacco batteria a temperatura ambiente per più di un’ora per regolarne la temperatura.

• Non riporre l’utensile e il blocco batteria in luoghi dove la temperatura possa raggiungere o supera re i 50 °C (122 °F) (come capanni metallici o auto in estate), perché questo potrebbe causare un deterioramento della batteria. EY971037C501.indb48EY971037C501.indb48 2019/08/2319:42:532019/08/2319:42:53-

III. MONTAGGIO Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

[Fig.1 ] Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria fi nché non si blocca in posizione.

2. Per rimuovere il pacco batteria:

[Fig.1 ] Premere il pulsante e far scorrere il pacco batteria in avanti. PRECAUZIONE Non utilizzare il pacco batteria da 28,8 V. Non può essere fi ssato correttamente e potrebbe cadere fuori. IV. FUNZIONAMENTO Esempio di utilizzo [Fig.2]

• Quando si aggancia e si utilizza, estrarre il gancio (C) conservato nella maniglia (D). [Fig.3] Abbinamento del dispositivo Bluetooth

2. Premere e tenere premuto

l’interruttore ON/OFF (H) mentre l’alimentazione è accesa. Quando si preme e si tiene premuto il pulsante di accensione, la spia lampeggia e il dispositivo è in modalità di accoppiamento.

3. Attivare Bluetooth

sul proprio dispositivo in base al manuale utente del dispositivo per consentire la procedura di accoppiamento.

4. Selezionare il nome del

dispositivo “EZ37C5” nelle impostazioni di connessione sul lato del dispositivo Bluetooth

• L’accoppiamento è completo. Non appena completato l’accoppiamento, sarà effettuata la connessione e l’indicatore della modalità Bluetooth

• Quando si aggiunge un dispositivo di accoppiamento, iniziare di nuovo la procedura dal passaggio 2. < Quando l’indicatore modalità Bluetooth

(F) è attivato ed è già collegato a un altro dispositivo. >

• Disattivare la connessione Bluetooth

spegnere l’alimentazione del dispositivo collegato. In alternativa, premere e tenere premuto l’interruttore ON/OFF (H) per annullare la connessione attuale e accoppiare nuovamente. EY971037C501.indb49EY971037C501.indb49 2019/08/2319:42:532019/08/2319:42:53-

Indicatore modalità Bluetooth

Indicatore Stato Lampeggiante (4 volte al secondo) Modalità di accoppiamento (stato di attesa registrazione)

• Se non viene stabilita una connessione di 15 minuti, il dispositivo si spegne. Illuminato Stato di completamento della connessione

• In caso di assenza di segnale per 30 minuti, l’alimentazione viene spenta. Lampeggia brevemente 3 volte Volume massimo, volume minimo raggiunto. Lampeggia lentamente (Una volta al secondo) Stato di attesa della connessione

• Se la connessione non viene stabilita in 10 minuti, l’alimentazione viene spenta. IV-1. Ascolto di musica

1. Fissare il pacco batteria

all’unità principale.

• Si collegherà automaticamente all’ultimo dispositivo connesso e il Bluetooth

si illuminerà. ---- Connessione automatica.

• Se la connessione non è possibile, selezionare “EZ37C5” sul dispositivo.

3. Regolare il volume (K).

4. Regolare l’angolo della

superfi cie dell’altoparlante. [Fig.4] PRECAUZIONE Non aprire, chiudere o ruotare l’unità oltre il suo campo di movimento.

• Aprire e chiudere: da 0º a 90º

• Rotazione: da 0º a 270º

• Se il coperchio (M) è stato rimosso, reinstallarlo. [Fig.6] IV-2. Uscita alimentazione USB Questa unità può essere utilizzata per caricare dispositivi USB come gli smartphone. NOTA:

• L’alimentazione viene fornita solo ai dispositivi collegati. (Potenza nominale DC 5 V, in totale due prese da 2 A)

a questa unità. Ciò potrebbe causare danni.

• A seconda del dispositivo USB o del cavo USB, la ricarica potrebbe non essere possibile.

• Alcuni dispositivi potrebbero vietare metodi diversi dai metodi di ricarica specifi cati.

• La corrente di uscita totale delle 2 prese è di 2 A. A seconda della combinazione di dispositivi quando si caricano due unità contemporaneamente, il tempo di ricarica potrebbe essere più lungo del solito o, in rari casi, le due unità potrebbero non essere caricate contemporaneamente.

• La ricarica potrebbe non essere possibile a seconda del dispositivo USB e/o del cavo USB.

1. Rimuovere il coperchio delle

prese USB (E) e collegare un cavo USB disponibile in commercio. [Fig.7]

2. Premere il pulsante di uscita

alimentazione USB (I) e avviare l’alimentazione.

3. Dopo l’uso, premere il

pulsante di uscita alimentazione USB (I) per disattivare l’alimentazione. NOTA:

• La funzione di spegnimento automatico disattiva automaticamente la fornitura di alimentazione USB dopo circa 6 ore dal momento in cui il pulsante viene premuto, se rimane acceso.

4. Collegare il coperchio della

presa (E). IV-3. Funzione di indicazione di livello della batteria

• Quando si preme il pulsante di uscita alimentazione USB (I), la spia di indicazione della batteria viene visualizzata su 3 livelli.

• La spia di indicazione della batteria (G) si accende sempre e viene visualizzata durante l’alimentazione USB. Indicatore Stato batteria Carica suffi ciente. Circa il 50% rimanente. Il livello della batteria è basso. Il pacco batteria dovrà essere caricato presto. Lampeggiante Vuoto. Il pacco batteria deve essere caricato. EY971037C501.indb51EY971037C501.indb51 2019/08/2319:42:532019/08/2319:42:53-

(1) Avviso di batteria scarica 10 minuti prima dell’esaurimento della batteria, la luce LED lampeggia tre volte e passa alla “Modalità bassa”, quindi l’indicatore di uscita alimentazione USB (J) e la spia indicatore di livello della batteria (3 segmenti) lampeggiano.

• Nella “Modalità bassa”, la luce LED non si oscura ulteriormente. Lampeggia soltanto. (2) Avviso di surriscaldamento LED Quando la temperatura attorno all’elemento LED diventa alta, la luce LED passa gradualmente alla “Modalità bassa” per evitare il malfunzionamento dell’unità principale o l’abbreviamento della vita utile dell’elemento LED. EY971037C501.indb52EY971037C501.indb52 2019/08/2319:42:532019/08/2319:42:53-

Riciclo ATTENZIONE: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo uffi cialmente preposto a tale fi ne (ammesso che esista nell’area dell’utente). Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifi uti domestici generici. Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, conferirli negli appositi punti di raccolta, in conformità con la legislazione locale vigente e le Direttive 2012/19/ UE e 2006/66/CE. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verifi carsi in seguito ad un trattamento inappropriato dei rifi uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifi uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifi uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. [Per utenti commerciali nell’Unione Europea] Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento rifi uti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. EY971037C501.indb53EY971037C501.indb53 2019/08/2319:42:532019/08/2319:42:53-

VI. SPECIFICHE TECNICHE [Apparecchio principale] Modello N° EY37C5 Tensione DC 14,4 V / DC 18 V / DC 21,6 V Versione: Ver. 4.2 Potenza di trasmissione: Classe 2 di alimentazione della specifi ca Bluetooth

[Pacco batteria] Modello N° EY9L53 EY9L54 EY9L62 Accumulatore Batteria Li-ion Tensione DC 18 V DC 21,6 V (3,6 V × 5 celle) (3,6 V × 10 celle) (3,6 V × 12 celle) [Caricabatterie] Modello N° EY0L82 Potenza Vedere la targhetta dei valori sul fondo del caricabatteria. Peso 0,93 kg Tempo di caricamento EY9L45 EY9L47 EY9L51 EY9L52 Utilizzabile: 50 min. Utilizzabile: 35 min. Utilizzabile: 55 min. Utilizzabile: 35 min. Completa: 60 min. Completa: 40 min. Completa: 70 min. Completa: 40 min. Modello N° EY0L82 Potenza Vedere la targhetta dei valori sul fondo del caricabatteria. Peso 0,93 kg Tempo di caricamento EY9L53 EY9L54 EY9L62 Utilizzabile: 45 min. Utilizzabile: 65 min. Utilizzabile: 65 min. Completa: 60 min. Completa: 80 min. Completa: 85 min. NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. Per il nome e l’indirizzo del rivenditore, consultare la scheda di garanzia acclusa. EY971037C501.indb55EY971037C501.indb55 2019/08/2319:42:532019/08/2319:42:53-

VII. MANUTENZIONE Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. Qualora l’interno dell’unità o del pacco batteria si bagni, togliere immediatamente l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nell’unità. In caso di problemi durante l’uso dell’unità, contattare il più vicino centro di assistenza autorizzato. VIII. ACCESSORI Pacco batteria

• Leggere i dati tecnici. Caricabatterie EY0L82

• Leggere i dati tecnici. NOTA:

• Il pacco batteria e il caricabatteria non sono inclusi in questo kit. IX. LICENZE

e i loghi sono di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.

• I vari nomi, nomi di società e nomi di prodotti presentati in questo manuale sono marchi o marchi registrati delle rispettive società. Tenere presente che alcuni simboli TM o ® sono omessi nel presente documento. Informazioni sul Bluetooth

Panasonic non si assume alcuna responsabilità per dati e/o informazioni compromessi nel corso di una trasmissione wireless. Banda di frequenza utilizzata Questo sistema utilizza la banda di frequenza 2,4 GHz. Certifi cazione di questo dispositivo

• Questo sistema è conforme alle limitazioni di frequenza e ha ricevuto la certifi cazione sulla base delle leggi sulla frequenza. Pertanto, non è necessario un permesso wireless.

• Le azioni sottostanti sono perseguibili per legge in alcuni paesi: - Smontare o modifi care l’unità. - Rimuovere le indicazioni delle specifi che. Limitazioni d’uso

• La trasmissione wireless e/o l’utilizzo con tutti i dispositivi muniti di Bluetooth

• Tutti i dispositivi devono conformarsi agli standard fi ssati da Bluetooth SIG, Inc.

• A seconda delle specifi che e delle impostazioni di un dispositivo, la connessione potrebbe fallire o alcune operazioni potrebbero differire. EY971037C501.indb56EY971037C501.indb56 2019/08/2319:42:532019/08/2319:42:53-

• Questo sistema supporta le funzioni di protezione Bluetooth

. Ma, a seconda dell’ambiente operativo e/o delle impostazioni, questa protezione potrebbe non essere suffi ciente. Trasmettere i dati in modalità wireless a questo sistema con cautela.

• Questo sistema non può trasmettere dati a un dispositivo Bluetooth

Portata di utilizzo Utilizzare questo dispositivo a una portata massima di 10 m. La portata può diminuire a seconda dell’ambiente, della presenza di ostacoli o interferenze. Interferenze da altri dispositivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verifi carsi problemi come rumori e scatti audio a causa dell’interferenza delle onde radio se l’unità principale si trova troppo vicino a dispositivi Bluetooth

o dispositivi che utilizzano la banda da 2,4 GHz.

• Questo sistema potrebbe non funzionare correttamente se le onde radio di una stazione trasmittente vicina, ecc., sono troppo forti. Utilizzo previsto

• Questo sistema è previsto esclusivamente per l’utilizzo normale e generico.

• Non utilizzare questo sistema in prossimità di apparecchiature o in un ambiente sensibile alle interferenze delle radiofrequenze (esempio: aeroporti, ospedali, laboratori, ecc.). Dichiarazione di conformità (DdC) “Panasonic Corporation” dichiara qui che questo prodotto è conforme ai requisiti essenziali e altre relative norme della Direttiva 2014/53/EU. I clienti possono scaricare una copia della DdC originale dei nostri prodotti RED dal nostro server per le DdC: https://www.ptc.panasonic.eu/ Contatti del Rappresentante Autorizzato: Panasonic Testing Centre, Panasonic Marketing Europe GmbH. Winsbergring 15, 22525 Hamburg, Germany EY971037C501.indb57EY971037C501.indb57 2019/08/2319:42:532019/08/2319:42:53-
