NÁVOD K OBSLUZE EY37C5 PANASONIC

4. Montér stikdækslet (E).

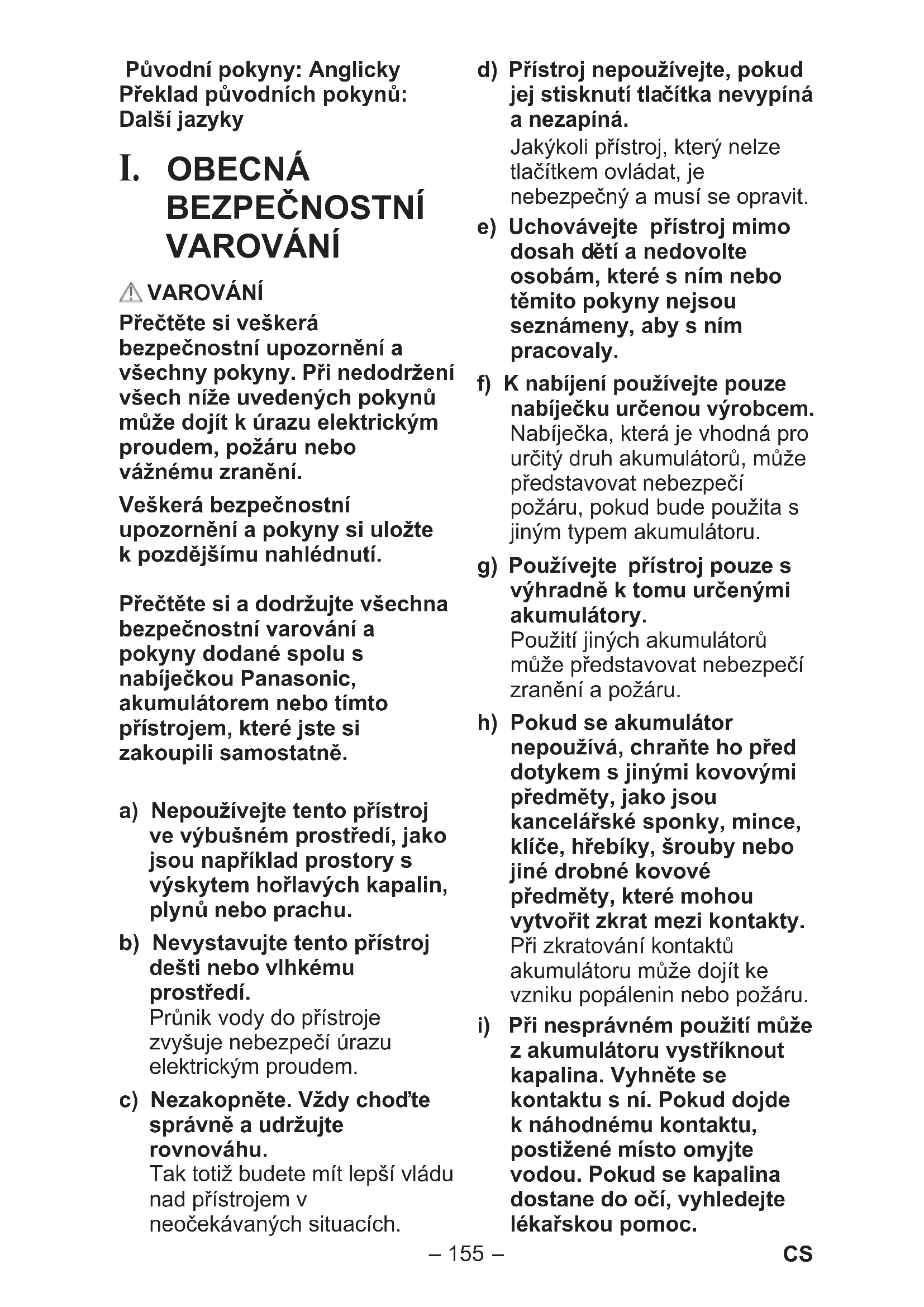

Původní pokyny: Anglicky Překlad původních pokynů: Další jazyky

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ VAROVÁNÍ Přečtěte si veškerá bezpečnostní upozornění a všechny pokyny. Při nedodržení všech níže uvedených pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění. Veškerá bezpečnostní upozornění a pokyny si uložte k pozdějšímu nahlédnutí. Přečtěte si a dodržujte všechna bezpečnostní varování a pokyny dodané spolu s nabíječkou Panasonic, akumulátorem nebo tímto přístrojem, které jste si zakoupili samostatně. a) Nepoužívejte tento přístroj ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prachu. b) Nevystavujte tento přístroj dešti nebo vlhkému prostředí. Průnik vody do přístroje zvyšuje nebezpečí úrazu elektrickým proudem. c) Nezakopněte. Vždy choďte správně a udržujte rovnováhu. Tak totiž budete mít lepší vládu nad přístrojem v neočekávaných situacích. d) Přístroj nepoužívejte, pokud jej stisknutí tla čítka nevypíná a nezapíná. Jakýkoli přístroj, který nelze tlačítkem ovládat, je nebezpečný a musí se opravit. e) Uchovávejte přístroj mimo dosah d ětí a nedovolte osobám, které s ním nebo těmito pokyny nejsou seznámeny, aby s ním pracovaly. f) K nabíjení používejte pouze nabíječku určenou výrobcem. Nabíječka, která je vhodná pro určitý druh akumulátorů, může představovat nebezpečí požáru, pokud bude použita s jiným typem akumulátoru. g) Používejte přístroj pouze s výhradně k tomu určenými akumulátory. Použití jiných akumulátorů může představovat nebezpečí zranění a požáru. h) Pokud se akumulátor nepoužívá, chraňte ho před dotykem s jinými kovovými předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou vytvořit zkrat mezi kontakty. Při zkratování kontaktů akumulátoru může dojít ke vzniku popálenin nebo požáru.

i) Při nesprávném použití může

z akumulátoru vystříknout kapalina. Vyhněte se kontaktu s ní. Pokud dojde k náhodnému kontaktu, postižené místo omyjte vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. EY971037C501.indb155EY971037C501.indb155 2019/08/2319:42:582019/08/2319:42:58-

Kapalina uniklá z akumulátoru může způsobit podráždění nebo popáleniny. j) Svůj přístroj si nechávejte opravit způsobilým opravářem a jedině s využitím totožných náhradních dílů. Tím zachováte jeho bezpečnost.

• Dávejte pozor, abyste s tím, jak se bude váš sluch přizpůsobovat, nezvyšovali hlasitost.

• Nepoužívejte tento výrobek nepřetržitě po dlouhou dobu a vždy si udělejte přestávku, aby si vaše uši odpočinuly.

• Pokud zaznamenáte nepříjemné pocity v uších, přestaňte výrobek používat a obraťte se na svého lékaře.

• Na tento přístroj nepokládejte těžké předměty ani na něj nelezte.

• Nepokládejte přístroj na nestabilní povrch nebo do vratké polohy.

• Děti si s tímto zařízením nesmí hrát.

• Přístroj nezavěšujte v místech, kde háčky nedrží, nebo v místech, kde se háčky nedají plně zavěsit.

• Po zavěšení ve výšce upevněte přístroj pomocí provázku či podobně, aby nespadl.

• Nevystavujte tento výrobek a akumulátor dešti či sněhu, ani je nepoužívejte ve vlhkém prostředí.

• Použití příslušenství, které nebylo doporu čeno, může mít za následek nebezpe čí požáru, úrazu elektrickým proudem nebo zranění osob. Symbol Význam V zájmu snížení rizika případného zranění si uživatel musí přečíst a pochopit návod k použití. Pouze pro použití ve vnitřních prostorách. POZOR

1. Tento přístroj není vodotěsný.

• Nepoužívejte jej na vlhkých a mokrých místech.

• Neomývejte jej ve vodě

• Udržujte jej v bezpečném, suchém a čistém prostředí, když není v provozu.

2. Nerozebírejte tento přístroj.

Údržbu musí provádět autorizované servisní středisko. EY971037C501.indb156EY971037C501.indb156 2019/08/2319:42:582019/08/2319:42:58-

VAROVÁNÍ týkající se nabíječky a akumulátoru

• Nepoužívejte jiné akumulátory než od společnosti Panasonic, které jsou určeny pro použití v tomto přístroji.

• Společnost Panasonic neodpovídá za žádné škody ani nehody způsobené použitím recyklovaného či neznačkového akumulátoru.

• Nevhazujte akumulátor do ohně ani jej nevystavujte nadměrnému teplu.

• Nerýpejte nehty a podobně do akumulátoru, nevystavujte jej nárazům, nerozebírejte jej ani se nepokoušejte jej upravovat.

• Nedovolte, aby se kovové předměty dotýkaly svorek akumulátoru.

• Nenoste ani neukládejte akumulátor do schránky spolu s hřebíky nebo podobnými kovovými předměty.

• Nenabíjejte akumulátor v místech s vysokou teplotou, například u ohně nebo na přímém slunci. V opačném případě se může přehřát, vznítit nebo vybuchnout.

• K nabíjení akumulátoru nikdy nepoužívejte jinou než určenou nabíječku. V opačném případě může akumulátor vytéct, přehřát se nebo vybuchnout.

• Po vyjmutí akumulátoru z přístroje nebo nabíječky vždy znovu nasaďte zpátky kryt akumulátoru. V opačném případě by mohly kontakty akumulátoru zkratovat, čímž by vzniklo nebezpečí požáru.

• Pokud se akumulátor opotřebuje, vyměňte jej za nový. Pokračující používání poškozeného akumulátoru může vést ke vzniku tepla, ke vznícení nebo k roztržení akumulátoru.

• Pokud zjistíte jakékoli odchylky od běžného fungování, okamžitě přestaňte přístroj používat a obraťte se na prodejce, od kterého jste jej zakoupili.

• Nepoužívejte Li-ion akumulátor, pokud jeho teplota klesne pod 0 °C nebo stoupne nad 40 °C. Mohlo by to totiž vést k poruše hlavní jednotky. Aby se jeho teplota vrátila k běžným hodnotám, ponechte akumulátor déle než jednu hodinu v pokojové teplotě.

• Neskladujte přístroj a akumulátor v místech, kde může teplota dosáhnout nebo překročit 50 °C (122 °F) (například kovová kůlna nebo auto v létě), neboť to by mohlo vést ke zhoršení stavu akumulátorové baterie. EY971037C501.indb157EY971037C501.indb157 2019/08/2319:42:582019/08/2319:42:58-

III. MONTÁŽ Připojení a odpojení akumulátoru

1. Osazení akumulátoru:

Stiskněte tlačítko a vysuňte blok baterie dopředu. POZOR Nepoužívejte 28,8 V akumulátor. Nemohl by být správně připevněn a mohl by vypadnout. IV. PROVOZ Příklad použití [Fig.2]

• V případě, že je nutné přístroj před jeho použitím zavěsit, vysuňte háček (C) uložený v rukojeti (D). [Fig.3] První párování vašeho Bluetooth

1. Stiskněte zapínací/

vypínací tlačítko (H).

2. Stiskněte a přidržte

zapínací/vypínací tlačítko (H), zatímco je napájení zapnuto. Jakmile stisknete a podržíte tlačítko napájení, kontrolka se rozbliká a přešli jste do režimu párování.

3. Na svém zařízení podle

jeho uživatelské příručky zapněte Bluetooth

, aby bylo možno zahájit postup párování.

4. V nastaveních připojení na

zařízení vyberte název zařízení „EZ37C5“.

• Párování je tím dokončeno. Jakmile bylo párování dokončeno, dojde k připojení a rozsvítí se kontrolka Bluetooth

• Při přidávání dalšího párovaného zařízení začněte od kroku 2.

režimu (F) svítí a přístroj je již připojen k jinému zařízení

připojení nebo vypněte napájení připojeného zařízení. Případně stisknutím a podržením zapínacího/vypínacího tlačítka (H) zrušte aktuální připojení a opětovně proveďte spárování. EY971037C501.indb158EY971037C501.indb158 2019/08/2319:42:582019/08/2319:42:58-

režimu Indikátor Stav Bliká (4× za sekundu) Režim párování (pohotovostní stav při registraci)

• Pokud nebude žádné připojení navázáno během 15 minut, režim se vypne. Svítí Stav navázaného připojení

• Pokud bude po dobu 30 minut chybět signál, napájení se vypne. 3× krátké zablikání Nejvyšší hlasitost, nejnižší hlasitost dosažena. Pomalu bliká (jednou za sekundu) Stav čekání na připojení

• Pokud nedojde k navázání připojení po dobu 10 minut, napájení se vypne. IV-1. Poslouchání hudby

1. Připojte akumulátor k hlavní

2. Stiskněte zapínací/vypínací

• Přístroj se automaticky připojí k naposledy připojenému zařízení a kontrolka Bluetooth

rozsvítí. ---- Automatické připojení.

• Pokud nelze přístroj připojit, vyberte na zařízení „EZ37C5“.

3. Seřiďte hlasitost (K).

4. Seřiďte úhel povrchu

reproduktoru. [Fig.4] POZOR Neotvírejte, nezavírejte ani neotáčejte tento přístroj více, než je jeho rozsah pohybu.

• Otevírání a zavírání: 0° až 90°

5. Ukončete používání a přístroj

IV-2. USB napájecí výstup Tento přístroj lze použít k nabíjení USB zařízení, jako jsou například chytré telefony. POZNÁMKA:

• Napájí se pouze připojená zařízení. (jmenovité napětí 5 V při stejnosměrném proudu dosahujícím ve dvou zásuvkách dohromady 2 A)

• Nepřipojujte k tomuto přístroji zařízení s jmenovitým napětím 5 V a 2 zásuvkami dohromady přesahujícími 2 A. Mohlo by to způsobit jeho poškození.

• V závislosti na USB zařízení nebo USB kabelu nemusí být nabíjení možné.

• Některá zařízení mohou znemožňovat jiné než předepsané způsoby nabíjení.

• Celkový výstupní proud dvou zásuvek činí 2 A. V závislosti na kombinaci obou současně nabíjených zařízení může nabíjení trvat déle než obvykle nebo ve výjimečných případech nelze obě zařízení nabíjet současně.

• Nabíjení nemusí být v závislosti na USB zařízení a/nebo USB kabelu možné.

1. Sejměte kryt USB zásuvek (E)

a připojte běžně dostupný USB kabel. [Fig.7]

2. Stiskněte tlačítko USB napájení

(I) a zahajte napájení.

3. Po použití vypněte napájení

stisknutím tlačítka USB napájení (I). POZNÁMKA:

• Funkce automatického vypnutí automaticky vypne USB napájení přibližně po 6 hodinách od okamžiku stisknutí tlačítka, pokud je v té době napájení ještě zapnuté.

4. Nasaďte kryt zásuvek (E).

IV-3. Funkce indikátoru stavu baterie

• Po stisknutí tlačítka USB napájení (I) se kontrolka baterie zobrazí ve 3 možných úrovních.

• Během USB napájení kontrolka baterie (G) vždy svítí a zobrazuje se. Indikátor Stav baterie Dostatečně nabitá. Zbývá přibližně 50 %. Baterie je téměř vybitá. Akumulátor bude třeba brzy nabít. Bliká Prázdná. Akumulátor je třeba nabít. EY971037C501.indb160EY971037C501.indb160 2019/08/2319:42:582019/08/2319:42:58-

(1) Upozornění na téměř úplné vybití baterie 10 minut před vybitím baterie LED osvětlení třikrát zabliká a přepne se do „Slabý režim“ a kontrolka USB napájení (J) a indikátor stavu baterie (3 segmenty) se rozblikají.

• Je-li ve „Slabý režim“, LED osvětlení již dále nezeslabuje. Pouze bliká. (2) Výstraha před přehřátím LED Pokud teplota kolem LED součástek výrazně vzroste, LED osvětlení se postupně přepne do „Slabý režim“, aby se zabránilo selhání hlavní jednotky nebo zkrácení životnosti LED součástek. EY971037C501.indb161EY971037C501.indb161 2019/08/2319:42:582019/08/2319:42:58-

Recyklace POZOR: Z důvodu ochrany životního prostředí a recyklace materiálů zajistěte, aby byl výrobek zlikvidován na úředně určeném místě, pokud se takové ve vaší zemi nachází. Informace pro uživatele ohledně sběru a likvidace starých zařízení a použitých baterií Tyto symboly na výrobcích, obalech a/nebo v doprovodné dokumentaci znamenají, že použité elektrické a elektronické výrobky a baterie se nesmí likvidovat společně s běžným odpadem z domácností. Správné nakládání s těmito výrobky a použitými bateriemi a jejich sběr a recyklaci zajistí příslušná sběrná místa v souladu s národní legislativou a směrnicemi 2012/19/EU a 2006/66/ES. Správnou likvidací těchto výrobků a baterií pomůžete šetřit cennými zdroji a předcházet případným nepříznivým vlivům na lidské zdraví a životní prostředí, k čemuž by jinak při nesprávném zacházení s odpadem mohlo dojít. Další informace o sběru a recyklaci starých výrobků a baterií vám sdělí místní úřad, komunální služba nebo prodejní místo, kde jste příslušné položky nakoupili. Za nesprávnou likvidaci tohoto odpadu může být v souladu se státní legislativou udělena pokuta. [Pro komerční uživatele v Evropské unii] Chcete-li likvidovat elektrická či elektronická zařízení, vyžádejte si další informace u svého dealera nebo dodavatele. [Informace o likvidaci v zemích mimo Evropskou unii] Tyto symboly platí pouze v Evropské unii. Chcete-li tyto položky zlikvidovat, obraťte se na místní úřady nebo dealera o správný postup likvidace. EY971037C501.indb162EY971037C501.indb162 2019/08/2319:42:582019/08/2319:42:58-

VI. SPECIFIKACE [Hlavní jednotka] Č. modelu EY37C5 Napětí DC 14,4 V / DC 18 V / DC 21,6 V Verze: ver. 4.2 Přenosový výkon: výkon třídy 2 (2,5 mW) dle specifi kace Bluetooth

Kompatibilní profi l: A2DP/AVRCP Počet možných párování: 8 Přenosový rozsah: odhadovaný rozsah přibl. 10 m Výstupní výkon 5 W USB zásuvka 2 × USB zásuvka typu A (5 V stejnos. pr.) o souhrnném výstupním proudu 2 A Hmotnost 420 g (pouze hlavní jednotka) Rozměry (Š × V × H) 162 mm × 70 mm × 99 mm (s rukojetí přitisknutou k tělu přístroje) Akumulátoru Li-ion bateriový pack EY9L45 EY9L47 EY9L51 EY9L52 EY9L53 EY9L54 EY9L62 [Akumulátoru] Č. modelu EY9L45 EY9L47 EY9L51 EY9L52 Akumulátorová baterie Li-ion baterie Napětí DC 14,4 V DC 18 V (3,6 V × 8 články) (3,6 V × 4 články) (3,6 V × 10 články) (3,6 V × 5 články) EY971037C501.indb163EY971037C501.indb163 2019/08/2319:42:582019/08/2319:42:58-

[Akumulátoru] Č. modelu EY9L53 EY9L54 EY9L62 Akumulátorová baterie Li-ion baterie Napětí DC 18 V DC 21,6 V (3,6 V × 5 články) (3,6 V × 10 články) (3,6 V × 12 články) [Nabíječky akumulátorů] Č. modelu EY0L82 Výpočtový elektrický výkon Viz typový štítek na spodní straně nabíječky. Hmotnost 0,93 kg Doba nabíjení EY9L45 EY9L47 EY9L51 EY9L52 Použitelné: 50 min. Použitelné: 35 min. Použitelné: 55 min. Použitelné: 35 min. Plné: 60 min. Plné: 40 min. Plné: 70 min. Plné: 40 min. Č. modelu EY0L82 Výpočtový elektrický výkon Viz typový štítek na spodní straně nabíječky. Hmotnost 0,93 kg Doba nabíjení EY9L53 EY9L54 EY9L62 Použitelné: 45 min. Použitelné: 65 min. Použitelné: 65 min. Plné: 60 min. Plné: 80 min. Plné: 85 min. POZNÁMKA: Tato tabulka může zahrnovat modely, které nejsou dostupné vevaší oblasti. Podrobnosti viz v nejnovějším všeobecném katalogu. Název a adresu prodejce naleznete na přiloženém záručním listu. EY971037C501.indb164EY971037C501.indb164 2019/08/2319:42:582019/08/2319:42:58-

VII. ÚDRŽBA K otírání přístroje používejte jedině suchý měkký hadřík. K čištění nepoužívejte vlhké hadříky, ředidlo, benzín nebo jiná těkavá rozpouštědla. V případě, že je vnitřek přístroje nebo akumulátoru vystaven vodě, vylijte ji z nich a nechte je co nejdříve vyschnout. Opatrně odstraňte veškerý prach či železné piliny, které se nahromadily uvnitř přístroje. Pokud se při provozu přístroje vyskytnou jakékoli potíže, obraťte se na opravnu. VIII.

• Viz technické údaje. Nabíječky akumulátorů EY0L82

• Viz technické údaje. POZNÁMKA:

• Akumulátor a nabíječka nejsou součástí této soupravy. IX. LICENCE

• Slovní značka a loga Bluetooth

jsou registrovanými ochrannými známkami vlastněnými společností Bluetooth SIG, Inc. a jakékoliv použití těchto značek ze strany společnosti Panasonic Corporation podléhá licenci. Ostatní ochranné známky a obchodní názvy jsou majetkem příslušných vlastníků.

• Jednotlivé názvy, názvy společností a názvy výrobků uvedené v tomto návodu jsou obchodními značkami nebo registrovanými ochrannými známkami příslušných společností. Mějte prosím na paměti, že v tomto dokumentu jsou vynechány některé symboly TM nebo ®. Informace o Bluetooth

Společnost Panasonic nenese žádnou odpovědnost za data a/nebo informace odtajněné během bezdrátového přenosu. Použité kmitočtové pásmo Tento systém využívá kmitočtové pásmo 2,4 GHz. Certifi kace tohoto přístroje

• Tento systém vyhovuje omezením kmitočtů a získal certifi kát na základě zákonů o kmitočtu. Tudíž není zapotřebí povolení k bezdrátovému přenosu.

• Následující úkony jsou v některých zemích trestné: - Rozebírání nebo úpravy přístroje. - Odstraňování štítků s technickými údaji. Omezení při používání

• Bezdrátový přenos a/nebo bezdrátové používání není u žádných zařízení vybavených Bluetooth

• Všechna zařízení musí splňovat normy stanovené společností Bluetooth SIG, Inc. EY971037C501.indb165EY971037C501.indb165 2019/08/2319:42:582019/08/2319:42:58-

• V závislosti na parametrech a nastaveních zařízení se spojení nemusí podařit nebo mohou být některé úkony odlišné.

• Tento systém podporuje funkce zabezpečení technologie Bluetooth

. Nicméně v některých provozních prostředích a/nebo při určitých nastaveních toto zabezpečení nemusí být dostatečné. Při bezdrátovém přenosu dat do tohoto systému buďte obezřetní.

• Tento systém neumí přenášet data do zařízení s technologií Bluetooth

Dosah při používání Toto zařízení používejte do vzdálenosti nejvýše 10 m. V závislosti na různých druzích prostředí, překážek nebo rušení se může dosah snížit. Rušení jinými zařízeními

• Pokud je hlavní jednotka umístěna příliš blízko jiných zařízení s technologií Bluetooth

nebo zařízení využívajících kmitočtové pásmo 2,4 GHz, nemusí fungovat správným způsobem a mohou se objevit potíže v podobě šumu a zvukových výpadků způsobených rušením rádiových vln.

• Tento systém nemusí fungovat správně, pokud jsou rádiové vlny vysílané blízkou rádiovou stanicí atd. příliš silné. Určené použití

• Tento systém je určen pouze k běžnému, všeobecnému použití.

• Nepoužívejte tento systém v blízkosti zařízení nebo v prostředí citlivém na vysokofrekvenční rušení (příklad: letiště, nemocnice, laboratoře atd.). Prohlášení o shodě (DoC) Společnost „Panasonic Corporation“ tímto prohlašuje, že tento výrobek splňuje základní požadavky a další příslušná ustanovení směrnice 2014/53/EU. Zákazníci si mohou stáhnout kopii původního DoC k našim RED výrobkům z našeho DoC serveru: https://www.ptc.panasonic.eu/ Kontakt na oprávněného zástupce: Panasonic Testing Centre, Panasonic Marketing Europe GmbH. Winsbergring 15, 22525 Hamburg, Germany EY971037C501.indb166EY971037C501.indb166 2019/08/2319:42:582019/08/2319:42:58-
