EY75A8 - Ruuvinväännin PANASONIC - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi EY75A8 PANASONIC PDF-muodossa.
| Merkki | Panasonic |
| Malli | EY75A8 |
| Tuotetyyppi | Langaton iskukäyttöinen ruuvinväännin |
| Virtalähde | 18 V DC Li-ion-akku |
| Nopeus tyhjäkäynnillä (Pehmeä tila) | 0 – 1000 kierr./min |
| Nopeus tyhjäkäynnillä (Keskitila) | 0 – 1500 kierr./min |
| Nopeus tyhjäkäynnillä (Kova tila) | 0 – 2300 kierr./min |
| Iskutaajuus (Pehmeä tila) | 0 – 1900 iskua/min |
| Iskutaajuus (Keskitila) | 0 – 2900 iskua/min |
| Iskutaajuus (Kova tila) | 0 – 3400 iskua/min |
| Maksimivääntömomentti | 280 N·m (28,6 kgf·m) |
| Kokonaispituus | 143 mm |
| Paino (EY9L54-akulla) | 1,80 kg |
| Ruuvauskapasiteetti (puuruuvit) | jopa 9,5 mm |
| Ruuvauskapasiteetti (tavalliset pultit) | M10 – M20 |
| Istukka | Hex-istukka 6,35 mm (pikavaihto) |
| Turvallisuus | Kytkimen lukitus, moottorin/akun ylikuumenemissuoja |
| Huolto | Puhdistus kuivalla liinalla, älä käytä vettä tai liuotinta |
| Varaosat | Akut, laturi, valinnainen istukka EY9HX131E |
| Takuu | Takuun pidennys saatavilla, ei koske pitkäaikaista raskasta käyttöä |
Usein kysytyt kysymykset - EY75A8 PANASONIC
Käyttäjien kysymyksiä aiheesta EY75A8 PANASONIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruuvinväännin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi EY75A8 - PANASONIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. EY75A8 merkiltä PANASONIC.
KÄYTTÖOHJE EY75A8 PANASONIC
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Tarra (punainen tai keltainen)
Alkuperäiset ohjeet: englanti Alkuperäisten ohjeiden käännös: muut kielet
Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

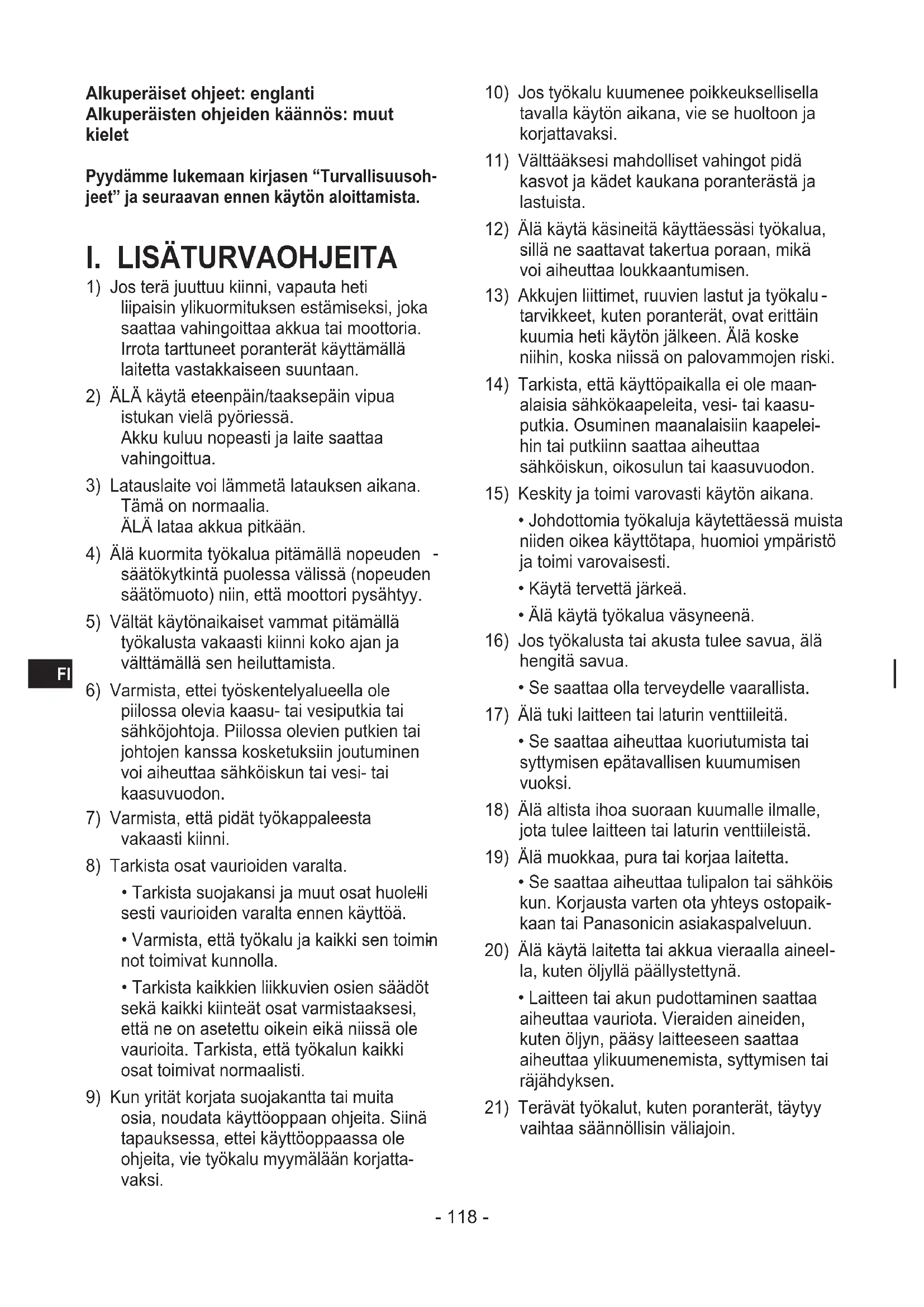

I. LISÄTURVAOHJEITA
1) Jos terä juuttuu kiinni, vapauta heti liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua tai moottoria. Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suuntaan.
2) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä.
Akku kuluu nopeasti ja laite saattaa vahingoittua.
3) Latauslaite voi lämmetä latauksen aikana.
Tämä on normaalia.
ÄLÄ lataa akkua pitkään.
4) Älä kuormita työkalua pitämällä nopeuden - säätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.
5) Vältät käytönaikaiset vammat pitämällä työkalusta vakaasti kiinni koko ajan ja välttämällä sen heiluttamista.
6) Varmista, ettei työskentelyalueella ole piilossa olevia kaasu- tai vesiputkia tai sähköjohtoja. Piilossa olevien putkien tai johtojen kanssa kosketuksiin joutuminen voi aiheuttaa sähköiskun tai vesi- tai kaasuvuodon.
7) Varmista, että pidät työkappaleesta vakaasti kiinni.
8) Tarkista osat vaurioiden varalta.
- Tarkista suojakansi ja muut osat huolelli sesti vaurioiden varalta ennen käyttöä.
- Varmista, että työkalu ja kaikki sen toimin not toimivat kunnolla.
- Tarkista kaikkien liikkuviens osien säädöt sekä kaikki kiinteät osat varmistaaksesi, että ne on asetettu oikein eikä niissä ole vaurioita. Tarkista, että työkalun kaikki osat toimivat normaalisti.
9) Kun yrität korjata suojakantta tai muita osia, noudata käyttöoppaan ohjeita. Siinä tapauksessa, ettei käyttöoppaassa ole ohjeita, vie työkalu myymälään korjattavaksi.
10) Jos työkalu kuumenee poikkeuksellisella tavalla käytön aikana, vie se huoltoon ja korjattavaksi.
11) Välttääksesi mahdolliset vahingot pidä kasvot ja kädet kaukana poranterästä ja lastuista.
12) Älä käytä käsineitä käyttäessäsi työkalua, sillä ne saattavat takertua poraan, mikä voi aiheuttaa loukkaantumisen.
13) Akkujen liittimet, ruuvien lastut ja työkalu - tarvikkeet, kuten poranterät, ovat erittäin kuumia heti käytön jälkeen. Älä koske niihin, koska niissä on palovammojen riski.
14) Tarkista, että käyttöpaikalla ei ole maanalaisia sähkökaapeleita, vesi- tai kaasuputkia. Osuminen maanalaisiin kaapeleihin tai putkiinn saattaa aiheuttaa sähköiskun, oikosulun tai kaasuvuodon.
15) Keskity ja toimi varovasti käytön aikana.
- Johdottomia työkaluja käytettäessä muista niiden oikea käyttötapa, huomioi ympäristö ja toimi varovaisesti.
- Käytä tervettä järkeä.
- Älä käytä työkalua väsyneenä.
16) Jos työkalusta tai akusta tulee savua, älä hengitä savua.
- Se saattaa olla terveydelle vaarallista.
17) Älä tuki laitteen tai laturin venttiileitä.
- Se saattaa aiheuttaa kuoriutumista tai syttymisen epätavallisen kuumumisen vuoksi.
18) Älä altista ihoa suoraan kuumalle ilmalle, jota tulee laitteen tai laturin venttiileistä.
19) Älä muokkaa, pura tai korjaa laitetta.
- Se saattaa aiheuttaa tulipalon tai sähköis kun. Korjausta varten ota yhteys ostopaikkaan tai Panasonicin asiakaspalveluun.
20) Älä käytä laitetta tai akkua vieraalla aineella, kuten öljyllä päällystettynä.
- Laitteen tai akun pudottaminen saattaa aiheuttaa vauriota. Vieraiden aineiden, kuten öljyn, pääsy laitteeseen saattaa aiheuttaa ylikuumenemista, syttymisen tai räjähdyksen.
21) Terävät työkalut, kuten poranterät, täytyy vaihtaa säännöllisin väliajoin.
22) Ennen käyttöä tarkista, että laite, akku, laturi, työkalut ja muut osat ovat moitteettomassa kunnossa ja toimivat oikein.
- Ellei näin tehdä, seurauksena voi olla vaurioista johtuva loukkaantuminen.
23) Liitä työkalut, kuten poranterät ja lisävarusteet, turvallisesti käyttöohjeen mukaisesti.
- Ellei näin tehdä, seurauksena voi olla työkalun irtoamisen aiheuttama loukkaantuminen.
24) Korkealla työskenneltäessä varmista, että kukaan ei ole työalueen alapuolella.
- Ellei näin tehdä, seurauksena saattaa olla materiaalien tai laitteen putoamisesta aiheutuva onnettomuus.
25) Älä käytä paikoissa, joissa on suuria määriä syttyviä nesteitä, kaasua tai pölyä.
26) Varmista, että maadoitetut elementit, kuten metalliputket tai lämmitinten, mikroaaltouunien tai jääkaappien kuoret eivät pääse kosketuksiin kehosi kanssa.
27) Ennen käyttöä lue käyttöohje ja turvaoh-jeet ja ymmärrä työkalun lataus ja käyttö.
28) Valmistaudu ja työskentele huolellisesti.
29) Työskenneltäessä käytä turvavarusteita, kuten suojalaseja ja tarvittaessa pölyltä suojaavaa kasvosuojainta, liukumattomia saappaita, kypärää ja kuulosuojaimia.
30) Älä käytä syövyttävien kaasujen läheisyy-dessä.
31) Tiedosta, että tämä työkalu on aina käyttökunnossa, kun sitä ei ole liitetty pistorasiaan.
32) Kytke käynnistyskytkin heti pois päältä, jos osa juuttuu. Näin vältetään ylikuormituksen aiheuttamat akun tai moottorin vauriot. Suunnan kääntäminen päinvastaiseksi irrottaa juuttuneen osan.
33) Poranteriä tai lisävarusteita vaihdettaessa tai säilytyksen aikana varmista, että Eteenpäin-/Taaksepäin-vipu on asetettu lukittuun asentoon ja irrota akku. Tämän tekemättä jättäminen saattaa aiheuttaa häiriöitä käytössä ja loukkaantumisia.
34) Älä säilytä laitetta yli 50 asteen lämpötilassa.
- Se saattaa aiheuttaa käyttöhäiriöitä.
35) Älä käytä metallireiän läpi.
- Silloin metallinen terälevy saattaa pirstalei tua korkeasta vääntömomentista johtuen ja aiheuttaa loukkaantumisen.
36) Jos laitetta säilytetään koukussa, älä jätä teräviä työkaluja asennetuksi, sillä ne voivat aiheuttaa loukkaantumisen.
37) Älä käytä useita akkuja yhtä aikaa.
38) Vältä laitteen käynnistämistä äkkinäisesti.
39) Varmista, että virtakytkin on täysin sisällä. - Jos kytkin on vain osittain sisällä, saattaa seurata sähköisku tai tulipalo kuumenemisen vuoksi. Älä vaurioita liittimiä tai löysytä pistokkeita.
40) Poista tasaisin väliajoin pöly jne. virtakytkimista.
- Jos pölyä ne. kertyy pistokkeeseen, huono eristys saattaa aiheuttaa tulipalon kosteudesta johtuen jne. Irrota pistoke ja pyyhi se kuivalla liinalla.
41) Jos laturista tulee latauksen aikana epätavallista ääntä, hajua tai lämpöä, irrota virtakytkin pistokkeesta heti, irrota akku ja pyydä ostopaikasta tarkastus ja korjaus.
42) Tarkasta laturi säännöllisin väliajoin, jotta pölyä ei kerry aukkoihin ja jotta tuuletin pyörii latauksen aikana. Latauksen jatkaminen ilman hyvän jäähdytyksen varmistamista saattaa aiheuttaa savua, syttymisen ja räjähdyksen.
43) Älä käytä tai lataa tilassa, jossa on syttyviä nesteitä tai kaasuja.
- Se saattaa aiheuttaa kuumumista, savua, syttymisen tai räjähdyksen.
44) Älä irrota virtapistoketta pistorasiasta märillä käsillä.
- Se saattaa aiheuttaa sähköiskun.
45) Irrota virtapistoke pistorasiasta, kun laite ei ole käytössä.
- Ellei näin tehdä, saattaa seurata sähköis ku, oikosulku ja tulipalo huonosta eristyksestä johtuen.
46) Käytä asianmukaista pistorasiaa virtapis- tokkeelle.
47) Älä muokkaa virtapistoketta.
48) Pidä laite vakaana ja vältä heiluttamasta sitä käytön aikana.
Ellei näin tehdä, seurauksena voi olla loukkaantuminen.
49) Kiinnitä käsiteltävä työkappale tukevasti paikoilleen.
Ellei näin tehdä, työkappale voi liikkua tahattomasti ja seurauksena voi olla loukkaantuminen.
Käytä turvallisuuden takia kiinnitystyöka-lua, kuten kiristintä tai puristinta.
50) Älä käytä LED-valoa taskulamppuna.
Koska se ei ole riittävän kirkas, liikkuminen hämärässä tilassa LED-valo valonlähteenä voi aiheuttaa onnettomuuden.
51) Älä käytä käsineitä, kuten työkäsineitä, käytön aikana, sillä ne saattavat joutua poran väliin. Ne voivat joutua poran pyörivän osan väliin, minkä seurauksena voi olla vamma.
52) Älä liiku voimakkaasti, kun käytät koukkua.
Se voi aiheuttaa vaurioita laitteen tippumisen takia.
53) Älä päästä poran pyörivää osaa tai porausjätettä lähelle kehoa tai kehonosia käytön aikana. Terä voi irrota tai rikkoutua odottamattomasti tai porausjäte voi päästä kosketuksiin kehosi kanssa, mikä voi aiheuttaa loukkaantumisen. Terävät työkalut, kuten poranterät, täytyy vaihtaa säännöllisin väliajoin.
| Tunnus Merkitys | |
| V | Volttia |
| --- | Suora virta |
| n_0 | Nopeus ilman kuormaa |
| ... min^-1 | Kierrokset tai iskut per minuutti |
| Ah | Akun sähkökapasiteetti |
 | Lue käyttöohjeet ennen käyttöä. |
 | Vain sisäkäyttöön. |
VAROITUS:
- Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
- Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierräte- tyn tai väärennetyn akun käytöstä.
- Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
- Älä anna metalliesineiden koskettaa akku liittimiä.
- Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
- Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
- Kun akku on irrotettu työkalusta tai laturista pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.
- Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.
- Voit estää vuodot, ylikuumentumisen, savun muodostumisen, tulipalon ja murtumiset noudattamalla näitä ohjeita, kun käsittelet ladattavia sähkötyökalujamme (työkalun päärunko/akku/laturi).
- Älä päästä materiaalilastuja tai pölyä laskeutumaan akkuun.
- Kun laitat akun säilytykseen työkalusalk kuun, poista kaikki materiaalilastut ja pöly akusta, ja aseta akku erilleen metallikoh-teista (ruuvit, naulat jne.).
- Älä käsittele ladattavia sähkötyökaluja seuraavilla tavoilla.
(Savun muodostumisen, tulipalon ja murtumisen vaara)
- Älä käytä paikoissa tai jätä paikkoihin, joissa se altistuu sateelle tai kosteudelle
- Älä käytä veteen upotettuna
II. KOKOAMINEN
HUOMAUTUS:
Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).
Terän kiinnittäminen tai irrottaminen
- Pidä kiinni pikaistukan renkaasta ja vedä se irti ruuvinvääntimestä.
- Aseta terä kiinnityslaitteeseen. Vapauta rengas.
- Rengas palaa alkuasentoonsa, kun se vapautetaan.
- Vedä terää varmistaaksesi, että se ei irtoa.
- Terä irrotetaan vetämällä rengas irti samalla tavalla.
TÄRKEÄ HUOMAUTUS:
Terää ei ole kiinnitetty kunnolla, jos rengas ei palaa alkuasentoonsa tai jos terä irtoaa kun sitä vedetään. Varmista ennen laitteen käyttöä, että terä on kiinnitetty kunnolla.
6,35 mm kuusioterien käyttö. Jotta saadaan varmistettua terän kunnollinen kiinnittyminen, käytä vain sellaisia kuusioteriä, joissa on 9,5 mm nokka. [Fig.1]
Hylsyn kiinnittäminen tai irrottaminen [Fig.2]
- Hylsyn kiinnittäminen Kiinnitä hylsy kohdistamalla hylsyn reikä vastakappaleen lukituspallon kanssa. Varmista, että hylsy kiinnittyy lujasti runkoon.
- Hylsyn irrottaminen Vedä kärki irti.
HUOMAUTUS:
Pyri suorittamaan hylsyjen kiinnittäminen ja irrottaminen pakkasrajajan yläpuolella (0°C). Karan jousilukitus saattaa jäykistyä kovalla pakkasella ja vaikeuttaa kärkikappaleen vaihtoa. Hylsyjen irrottamiseen ja kiinnittämiseen tarvitaan enemmän voimaa.
Akun kiinnittäminen tai irrottaminen
-
Akun liittäminen: [Fig.3]→ Aseta korostetut kohdistuspisteet kohdakkain ja kiinnitä akku. Siirrä akku paikalleen niin, että se lukkiutuu.
-
Akun irrottaminen: [Fig.3] Paina painiketta ja liu'uta akkua eteenpäin.
III. TOIMINTA
⚠️ VAROITUS!
- Älä hengitä työkalusta tai akkupaketista purkautuvaa savua, sillä se saattaa olla haitallista.
[Päärunko]
TÄRKEÄ HUOMAUTUS
- Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).
HUOMAUTUS:
Ole varovainen ja varmista, ettei mikään pääse kosketuksiin työkalun liipaisinkytkimen kanssa. Jos jokin pääsee kosketuksiin työkalun liipaisinkytkimen kanssa, vaikka eteenpäin/taaksepäin vipu olisi keskiasennossa (lukittuna), pieni määrä sähkövirtaa saattaa virrata laitteessa, mikä saattaa aiheuttaa akun ylimääräistä purkautumista ja sen seurauksena akun vioittumisen.
Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta [Fig.4]
- Paina vipua eteenpäin tai taaksepäin tapahtuvaa pyörimistä varten. Tarkista pyöri-missuunta ennen käyttöä.
- Paina liipaisinta kevyesti ja käynnistä pyörintä hitaasti.
- Nopeus suurenee liipaisinta painamalla. Työkalu pysähtyy heti, kun liipaisin vapautetaan.
- Lukitse vipu käytön jälkeen asettamalla se keskiasentoon.
HUOMAUTUS:
Mitä voimakkaammin nopeuden säätöliipaisinta painetaan, sitä suurempi on nopeus.
TÄRKEÄ HUOMAUTUS:
Kun työkalua käytetään vetämällä liipaisimesta, ennen pyörimisen alkamista voi olla hetkellinen viive. Tämä ei ole merkki toimintahäiriöstä.
* Tämä viive ilmenee, kun työkalun piiri käynnistyy liipaisinta painettaessa ensimmäistä kertaa akkupakkauksen asennuksen jälkeen, tai sen jälkeen kun työkalua ei ole käytetty vähintään 1 minuuttiin (tai vähintään 5 minuuttiin, kun LED on päällä). Pyöriminen alkaa ilman viivettä toisen ja myöhempien käyttökertojen aikana.
Vyölenkin käyttöpuolen muuttaminen [Fig.5]
Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.
- Lenkin irrottaminen
(1) Irrota ruuvi.
(2) Vedä lenkki ulos.
- Lenkin kiinnittäminen toiselle puolelle
(1) Työnnä lenkki sisään toiselle puolelle.
(2) Kiristä ruuvi kokonaan niin, että se on kunnolla kiinnitetty.
VAROITUS!
- Varmista, että kiinnität vyölenkin kunnolla kiinni koneen runkoon ja että ruuvi on kiristetty kunnolla. Jos vyölenkki ei ole kunnolla kiinni rungossa, lenkki saattaa irrota ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.
- Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se.
- Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun nauhaan. Varo, että laite ei luista pois vyöstä. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.
- Kun kone on vyölenkin varassa, vältä hyppi mistä tai juoksemista koneen kanssa. Vyölenkki saattaa luistaa ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.
- Kun kone on kiinnitetty vyönauhaan vyölen killä, älä kiinnitä koneeseen muita kuin hylsyjä ja vääntöbitsejä.
Iskutehomuodon valinta
Ruuvinväännin on säädetty tehtaalla "Voimakkaalle" iskuteholle.
[EY75A7]
- Iskutehon valinta 4 muodosta (voimakas, itseporautuva ruuvi, kevyt, keskitaso). Säädä painamalla iskutehomuodon painiketta. Muoto muuttuu voimakkaan, itseporautuvan ruuvin, kevyen ja keskitason välillä joka kerta, kun painiketta painetaan.
[EY75A8]
- Iskutehon valinta 3 muodosta (voimakas, kevyt, keskitaso). Säädä painamalla iskutehomuodon painiketta. Muoto muuttuu voimakkaan, kevyen ja keskitason välillä joka kerta, kun painiketta painetaan.
Voimakas
EY75A7:
0 – 2500 kierrosta minuutissa ja
0 – 3100 iskua minuutissa
EY75A8:
0 – 2300 kierrosta minuutissa ja
0 – 3400 iskua minuutissa
- Työt, jotka vaativat suurta vääntömomenttia ja jolloin ei ole vaaraa ruuvin rikkoutumisesta tai ruuvinkannan murtumisesta.
* Suurempien pulttien kirstäminen (M8 tai suurempi)
* Pitkien puuruuvien
kiristäminen
Keskitaso EY75A7:0 – 1450 kierrosta minuutissa ja0 – 2900 iskua minuutissaEY75A8:0 – 1500 kierrosta minuutissa ja0 – 2900 iskua minuutissa | • Työt, joissa tarvitaan kohtuullista vääntömo-menttia, jotta voidaan minimoida vaara ruuvin rikkoutumisesta, ruuvinkannan murtumisesta tai terän rikkoutumisesta.* Halkaisijaltaan pienempien pulttien kiristys (kuten M6) |
| Kevyt[IMAGE]EY75A7:0 – 950 kierrosta minuutissa ja0 – 1900 iskua minuutissaEY75A8:0 – 1000 kierrosta minuutissa ja0 – 1900 iskua minuutissa | • Työt, joissa tarvitaan rajoitettua vääntömo-menttia, jotta voidaan eliminoida vaara ruuvin rikkoutumisesta, ruuvinkannan murtumisesta tai terän rikkoutumisesta.• Työt, jotka vaativat mahdollisimman vähän vahinkoa valmiille ulko-pinnalle.* Halkaisijaltaan pienempien pulttien kiristys (M6 tai pienemmät)* Kiinnittäminen muoviin* Kipsilevyjen asennus |
* iskua minuutissa= iskua per minuutti
Vain mallille EY75A7
Itseporautuva ruuvi
| 0 – 2500 kierrosta |
| minuutissa |
| ja |
| 0 – 1200 iskua |
| minuutissa |
- Työt, joissa tarvitaan upotettua itseporautuvaa ruuvia. (halk. 4 mm × 15 mm tai pienempi) (Automaattinen muodon muuttaminen alkaen voimakkaasta muodosta, jotta rpm saadaan laskettua ennen upotus-viimeistelyä)
* iskua minuutissa= iskua per minuutti
Vältä painamasta kytkintä toistuvasti, kun pultit ja ruuvit ovat tiukalla.
Tämä saattaa viivästyttää pyörimisen alkamista, tai iskutehomuoto saattaa alkaa vilkkua näytössä, jolloin pyöriminen estetään virtapiirin suojaamiseksi.
LED-valo
Paina valopainiketta ja aseta valaisutila.
Valo palaa erittäin pienellä jännitteellä eikä heikennä toimintaa, eikä vaikuta akun kapasi-teettiin.
TÄRKEÄ HUOMAUTUS:
- Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.
- Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.
Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.
Ylikuumenemisvaroitus
Sammunut (normaali toiminta)
Valaistu: Kuumentunut liikaa (moottori)
Vilkkuu: Kuumentunut liikaa (akku)
Osoittaa, että toiminta on pysäytetty johtuen moottorin tai akun liiallisesta kuumenemisesta.
Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä toimenpidettä.
- Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta.
Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä. - Jos ylikuumenemisen suojatoiminto käynnis tyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
- Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
- Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
- Jos työkalua käytetään kylmässä ympäristös sä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.
EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10 °C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.
Akun lataustason ilmaisin
Paina akun lataustason painiketta.
Akun lataustason ilmaisin näyttää akun lataustason kolmessa tasossa, kun painat painiketta. Se vaihtuu iskutehotilaan, kun painike vapautetaan.
HUOMAUTUS:
Ilmaisin ei näytä akun lataustasoa vaikka painiketta painetaan seuraavissa tapauksissa.
- Päälaite on kytketty pois päältä.
- Heti akun kiinnittämisen jälkeen
- Päälaitetta tai akun lataustason painiketta ei ole käytetty noin viiteen minuuttiin.
Paina akun lataustason painiketta uudelleen sen jälkeen, kun olet painanut liipaisinkytkimen alas.
- Jos akun lämpötila on korkea, pysäytä työskentely ja odota, kunnes akun lämpötila on alhainen.
| Ilmaisin Akun tila | ||
 | 3 lamppua palaa | Lataus on riittävä |
 | 2 lamppua palaa | Noin 60 % jäljellä |
 | Yksi lamppu palaa | Lataustaso on alhainen.Tarvitsee latauk-sen pian |
 | 3 lamppua vilkkuu | TyhjäTarvitsee latauk-sen heti |
Akun lataustason ilmaisin on vain ohjeellinen. Ilmaisin voi muuttua akun kunnon tai ympäristön lämpötilan mukaan.
Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.
[Akku]
Akun oikea käyttö [Fig.6]
- Ladattavien akkujen käyttöaika on rajoitettu.
- Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
- Kun käytät akkua, varmista, että työskentely paikassa on hyvä ilmanvaihto.
Turvallisen käytön takaamiseksi
- Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen. Varmista ennen käyttöä, että akku on asennettu kunnolla pääyksikköön.
- Jos akkua ei ole asennettu kunnolla, kun laite käynnistetään, ylikuumenemisen varoituslamppu ja akun alhaisen varaustason varoiuslamppu vilkkuvat osoittaakseen, että turvallinen käyttö ei ole mahdollista, ja pääyksikkö ei pyöri tavalliseen tapaan. Asenna akku työkalun yksikköön niin, että punainen tai keltainen merkki katoaa näkyvistä.
- Käytä vain uudelleenladattavia akkuja Panasonicin uudelleen ladattavissa työkaluissa. Älä yritä muokata akkuja (mukaan luettuna akut, jotka on irrotettu ja osat vaihdettu).
- Älä käytä huonokuntoisia akkuja. Kuumumi sen, syttymisen tai räjähdyksen riski.
- Jos akku vuotaa, lopeta käyttö, pidä etäällä avotulesta ja palauta myymälään välittömästi.
- Liitä akku liu'uttamalla siihen asti, etteivät keltainen ja punainen merkki enää näy, ja tarkista, ettei akku putoa paikoiltaan.
- Ellei näin tehdä, seurauksena voi olla kuoriutuminen.
- Litiumakkujen käyttölämpötila-alue on 0 - 40 astetta.
- Kahteen miinusasteeseen viilennettyjen akkujen käyttö, kuten pohjoisilla alueilla, saattaa aiheuttaa laitteen toimintahäiriöitä. Siinä tapauksessa jätä akku vähintään 10 asteen lämpötilaan vähintään tunniksi ennen käyttöä, ja käytä laitetta vasta kun akku on lämmennyt.
[Akkulaturi]
Lataus
⚠ TÄRKEÄ HUOMAUTUS:
1) Jos akun lämpötila laskee alle -10^ ( 14^ ), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.
2) Käyttöympäristö: 0°C (32°F) – 40°C (104°F).
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.
3) Käytä laturia lämpötiloissa 0°C – 40°C ja lataa akku akun lämpötilaa vastaavassa lämpötilassa (akun ja latauspaikan lämpötilan välillä ei saa olla yli 15°C lämpötilaeroa.)
4) Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on hyvä
antaa akun lämmetä ennen latausta.
5) Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
6) Älä missään tapauksessa työnnä sormiasi latauspesään.
7) Tulipalovaaran ja akkulaturin vahingoittu - misen estämiseksi:
- Älä peitä laturin tai akkuyksikön tuuletus aukkoja.
- Irrota laturi verkosta, kun sitä ei käytetä.
8) Säilytä laturia 0 – 40 asteen lämpötilassa ja lataa akku säilytyslämpötilan lähellä olevassa lämpötilassa.
- Jos akkua ladataan alle 0 asteen lämpöti lassa, koko lataus antaa vain noin 50 % normaalista latauksesta. Aloita lataus vähintään tunnin kuluttua kuvatussa lämpötilassa.
9) Älä lataa huonosti ilmastoidussa tilassa.
10) Älä peitä akkua tai laturia liinalla tai muulla vastaavalla latauksen ollessa käynnissä.
HUOMAUTUS:
Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.
Lataaminen
- Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.
HUOMAUTUS:
Kipinöitä saattaa syntyä, kun pistoke kytketään virtalähteeseen, mutta tämä ei ole vaarallista.
- Liitä akku tukevasti laturiin.
1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
HUOMAUTUS:
Kaikissa akuissa ei ole kohdistusmerkintää (Q) (sivulla 2).
2 Siirrä eteenpäin nuolen osoitta maan suuntaan. [Fig.7]
- Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.
- Latausta ei tapahdu, jos akku on kuuma (esim. pitkään kestäneen käytön jälkeen). Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.
- Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.
- Kun lataus on suoritettu loppuun, vihreä latauslamppu sammuu.
- Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin. Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.
- Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
- Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammu.
- Poista akku pitäen akkupaketin irrotuspainiketta ylhäällä. [Fig.7]
LAMPUN MERKINNÄT
Akku on latautunut noin 80%.
Lataa parhaillaan.
Laturi on kytketty verkkoon. Valmis lataukseen.
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
Akkupaketti on lämmin.
Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun lämpötila on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee.
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.
Sammu Valaistu
Vilkkuu
Akun kierrätys
HUOMIO:
Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tainiihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2012/19/EC ja 2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsää-dännössä määrätty rangaistus.
[Yrityksille Euroopan unionissa]
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
IV. HUOLTO
- Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla.
Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen. - Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos työkalun käytössä ilmenee ongelmia, ota yhteys lähimpään valtuutettuun huoltokeskukseen.
V. LISÄVARUSTEET
- Muista käyttää oikean kokoista terää.
- Panasonicin alkuperäinen lisävaruste pikavaihdettava istukka (EY9HX131E).
Istukan koko: 6,35 mm kuusio
EY9HX131E
TÄRKEÄ HUOMAUTUS:
Älä käytä laitetta reikien poraamiseen puuhun ja metalliin.
VI. LIITE
SUURIMMAT SUOSITELLUT KAPASITEETIT
| Malli Nr. EY75A7 EY75A8 | |||
| Ruuvaus | Puuruuvi Φ 3,5 mm – | Φ 9,5 mm | — |
| Itseporautuva ruuvi Φ | 3,5 mm – Φ 6 mm | ||
| Pultin kiinnitys | Standardi pultti M6 – | M16 M10 – M20 | |
| Kestopultti M6 – M12 | M10 – M16 | ||
TAKUUN LISÄOSA
- Pitkäaikaisen käytön aiheuttamat hajoamiset ja vahingot (esim. tehdastyö kokoonpanolinjalla jne.) eivät sisälly takuuseen.
- Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos työkalun käytössä ilmenee ongelmia, ota yhteys lähimpään valtuutettuun huoltokeskukseen.
VII. TEKNISET TIEDOT
HUOMAUTUS: Painon ilmaisin
Suurempi tai yhtä suuri kuin 1 kg: ilmaistuna 0,05 kg tarkkuudella.
Alle 1 kg: ilmaistuna 0,01 kg tarkkuudella.
PÄÄLAITE
| Malli Nr. EY75A7 EY75A8 | |||||
| Moottorin jännite 14,4 V DC 18 V DC 14,4 V DC 18 V DC | |||||
| Nopeus ilman kuormaa[min-1(rpm)] | Kevyt muoto | 0 – 950 0 – 1000 | |||
| Keskitasoinen muoto | 0 – 1450 0 – 1500 | ||||
| Voimakas muoto | 0 – 2500 0 – 2300 | 0 – 2500 | |||
| Itseporautuvan ruuvin muoto | 0 – 2500 — | ||||
| Maksimimomentti 155 N•m | (15,8 kgf•m) | 160 N•m(16,3 kgf•m) | 260 N•m(26,5kgf•m) | 280 N•m(28,6 kgf•m) | |
| Iskua per minuutti[min-1(ipm)] | Kevyt muoto | 0 – 1900 | |||
| Keskitasoinen muoto | 0 – 2900 | ||||
| Voimakas muoto | 0 – 3100 0 – 3400 | 0 – 3600 | |||
| Itseporautuvan ruuvin muoto | 0 – 1200 — | ||||
| Kokonaispituus 118 mm 143 mm | |||||
| PainoAkku mukaan luettuna: | EY9L45 | 1,55 kg— | 1,65 kg— | ||
| EY9L50 | — 1,70 | kg— 1,80 kg | |||
| EY9L51 | — 1,70 | kg— 1,80 kg | |||
| EY9L52 | — 1,45 | kg— 1,55 kg | |||
| EY9L53 | — 1,50 | kg— 1,60 kg | |||
| EY9L54 | — 1,70 | kg— 1,80 kg | |||
| Ääniä, Tärinää | Katso mukana toimitettua paperia | ||||
