Produkttype	Kjøkkenhette
Merke	TURBOAIR
Modell	Tosca
Strømforsyning	220-240 V ~ 50/60 Hz
Antall hastigheter	4 hastigheter + intensiv
Betjening	Berøring (taster T1 til T4)
Belysning	Halogen 12 V - 20 W maks, type G4
Avtrekksmodus	Avtrekk eller resirkulering (kullfilter valgfritt)
Minste sikkerhetsavstand (elektrisk)	50 cm
Minste sikkerhetsavstand (gass/kombinert)	65 cm
Type fettfilter	Vaskbart metallfilter (minst en gang i måneden)
Aktivt kullfilter (resirkulering)	Vaskbart (hver 2. måned) eller ikke vaskbart (skift hver 4. måned)
Filtermetningsindikator	Ja: fettfilter etter 40 timer, kullfilter etter 160 timer
Timer-funksjon	Ja (20 min i hastighet 1, 15 min i hastighet 2, 10 min i hastighet 3, 5 min i intensiv hastighet)
Utvendig rengjøring	Fuktig klut og nøytralt rengjøringsmiddel, ikke alkohol eller slipemidler
Diameter på avtrekkskanal	Lik tilkoblingsflensen (ikke inkludert)
Installasjonstype	Veggmontert eller under skap
Vekt	Ikke spesifisert i bruksanvisningen
Dimensjoner	Ikke spesifisert i bruksanvisningen
Garanti	I henhold til gjeldende lovgivning
Modellnummer	Tosca

Ofte stilte spørsmål - Tosca TURBOAIR

Hva er minste avstand mellom hetten og komfyren?

For en elektrisk komfyr er minste avstand 50 cm. For en gasskomfyr eller kombinasjonskomfyr er den 65 cm. Følg alltid de spesifikke instruksjonene for ditt kokeapparat hvis de angir en større avstand.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret må rengjøres minst en gang i måneden. Du kan vaske det for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur. Vask i oppvaskmaskin kan misfarge filteret, men det påvirker ikke ytelsen.

Når må jeg bytte kullfilteret?

Hvis kullfilteret ikke er vaskbart, bytt det maksimalt hver 4. måned. Hvis det er vaskbart, rengjør det hver 2. måned og bytt puten hvert 3. år. Indikator 2 blinker etter 160 timers drift for å minne deg på å bytte det.

Hvordan skifte pære i hetten?

Koble først hetten fra strømmen. Bruk en liten flat skrutrekker for å fjerne belysningsdekselet. Bytt pæren med en halogenpære 12 V – 20 W maks, type G4. Ikke berør pæren med hendene. Lukk dekselet ved å trykke det på plass.

Hva betyr de blinkende indikatorene?

Indikator 1 blinker etter 40 timer: fettfilteret må rengjøres. Indikator 2 blinker etter 160 timer: kullfilteret må byttes. For å tilbakestille, hold inne knapp T4 i 5 sekunder. Et pip bekrefter tilbakestillingen.

Hvordan bruke timer-funksjonen?

Trykk på knapp T4 for å aktivere timeren. Varigheten avhenger av hastigheten: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv hastighet). Indikatorene blinker under timeren. For å avbryte, trykk på T4 igjen.

Kan jeg bruke hetten i resirkuleringsmodus?

Ja, hvis den er utstyrt med et aktivt kullfilter. Luften blir da filtrert og ført tilbake til rommet gjennom den øvre grillen. Sørg for å aktivere signalet for kullfilteret (hold T4 i OFF i 5 sekunder) hvis du bruker denne modusen.

Hvordan rengjøre utsiden av hetten?

Bruk en fuktig klut med et nøytralt flytende rengjøringsmiddel. Bruk aldri alkohol, slipende produkter eller løsemidler. Rengjør regelmessig for å unngå brannfare.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller at hetten er riktig tilkoblet og at hovedbryteren er på. Hvis den ikke reagerer, sjekk pæren (skift om nødvendig) og sikringene. Hvis problemet vedvarer, kontakt kundeservice.

Hetten lager støy, er det normalt?

Et visst støynivå er normalt, spesielt i intensiv hastighet. For å redusere støy, sørg for at avtrekkskanalen har tilstrekkelig diameter og er så glatt som mulig, med et minimum av bøyer. Et tilsmusset filter kan også øke støyen.

BRUKSANVISNING Tosca TURBOAIR

NO Instrukser for montering og bruk

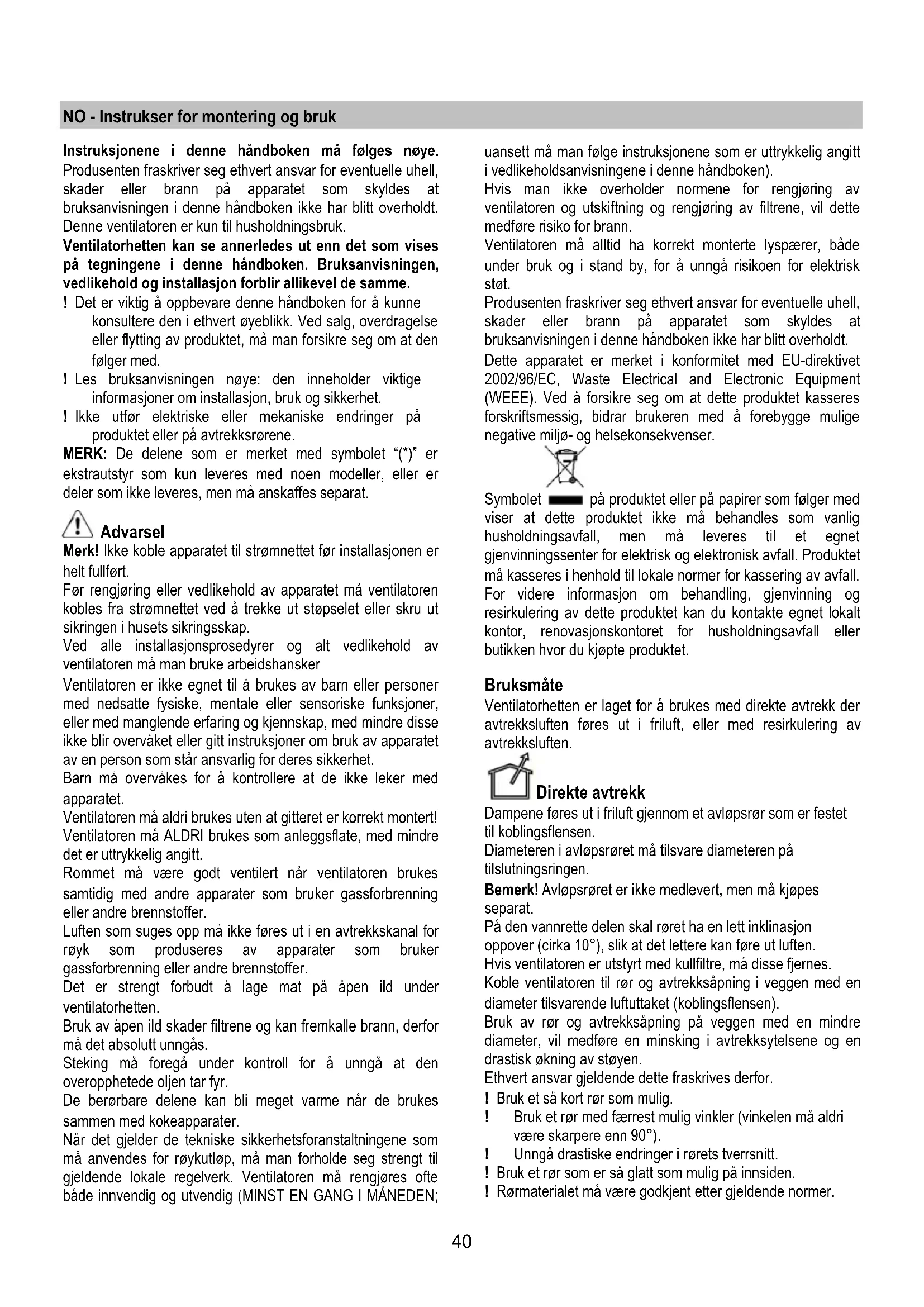

NO - Instrukser for montering og bruk

Instruksjonene i dette handboken ma følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen i dette handboken ikke har blitt overholdt.

Denne ventilatoren er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

! Det er viktig øppbevare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avproduktet, ma man forsikre seg om at den følger med.
! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
! Ikke utfor elektriske eller mekaniske endringer pa Produktet eller på avtrekserøre.

MERK: De delene som er merket med symbolet (^*) er ekstrautstyr som kun leveres med noen modeller, aller er deler som ikke leveres, men mA anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til stromnettet ffor installasjonen er helt fullfør.

Før rengjøring eller vedlikehold av apparatet ma ventilatoren kobles fra strømnettevadtrekke ut stopselet erler skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren ma man bruke arbeidshansker

Ventilatoren er ikke egnet til á brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindreppe ikke blir overvåket eller gitt instruksjoner ombru kcv apparatet av en person som star ansvarlig foreres sikkerhet.

Barn ma overvåkes for a kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt monter! Ventilatoren må ALDRI brukes som anleggsflate, medindre det er uttrykkelig angitt.

Rommet må vår godt ventiliert när ventilatoren brukes samtidig med andre apparater somBruker gassforbrenning eller andre brennstoffer.

Luften som suges opp违法犯罪 uen avtrekkkanal for roryk som produseres av apparater som bruker gassforbrenning aller andre brennstoffer.

Det er strengt forbudt Å lage mat pa Åpen ild under ventilatorhetten.

Bruk av āpen ild skader filtrène og kan fremkalle brann, derfor ma det absolut unngas.

Steking mä foregå under kontroll for a unngå at den overopphete de oljen tar fyr.

De berorbare delene kan bli meget varme nár de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstningene som mA anvendes for røy Kutlop, mA man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren mA rengjores ofte både innvendig og utvendig (MINST EN GANG I MANEDEN;

uansett mā man følge instruktjone som er uttrykkeig angitt i vedlikeholdsanvisningene i dettehandboken).

Hvis man发展模式 for rengjöring av ventilatoren og utskiftning og rengjöring av filtrene, vil dette medfrole risiko for brann.

Ventilatoren ma alltid ha korrekt monterte lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen iijke handboken ikke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljø- og helsekonsekvenser.

For videre informasjon om behandling, gjenvinning og resirkulering av detteproduktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall aller butikken hvor du kjøpte produit.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflensen.

Bemerk! Avløpsrøret er ikke medlevert, men på kjøpes separat.

På den vannrette delen skal roret ha enlett inklinasjön oppover (cirka 10^ ), sik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflsen).

Bruk av rør og avtrekksapning pa veggen med en mindre diameter, vil medfore en minsking i avtrekksytelsene og endrastisk økning av stoyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^ ).
Unngå drastiske endringer i rørets tversnitt.
! Bruk et rør som er sá glatt som mulig på innsiden.
! Rørmaterialiet mæ vare godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i deutsche versionen, er det nadvendig a installere et ekstra filtersystem basert på aktiv kull.

Modellene uten sugemotor fungerer kun med direkte avtrekk og mä kobles til en eksentrisk sueegenhet (ikke medleververt).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Nettspenningen mä vare i samsvar med den elektriske penpeningen som angis på typeskiltet innate i ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten mä vare lettuce tilgengelig ochs etterinstallasonen. Hvis det ikke følger med stopsel (direkte kobling til strømnette), eller stikkontakten selv etterinstallasonen ikke erlett tilgengelig, mä man sette pa engodkjent topolet bryter som garanterer fullstendig frakobling fra strømnette i situasjonene som oppstar i kategorien overspenning III, i henhold til installasjonsreglene.

• Kontroller at produit har passe storrelse i forhold til plassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter transporten. Ta det i sö fall ut og ta varare på det.
• Dersom det er mulig, er det best a demontere og ta vekk mblene under og rundt ventilatorhettens installasjonsomrade for a ha bedre tilgengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers ma man sa langt det er mulig beskytte moblne rundt og alle delene som berores av installjonen. Velg en flat

overflate og dekk den med en beskyttele som du kan sette ventilatorhetten og tilbehørsutstyret pa.

• Kontroller dessuten at det er en tilgengelig stikkontakt i naerheten av ventilatorhettens installasjonsomrade (tilgengelig ogsa etter at ventilatorhetten er montert) og at det er mulig a koble seg til en innretning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).
• Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør).

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig à la en kualisert tekniker kontrollere forå forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til á tale ventilatorhettens vekt.

Funksjon

Bruk største hastiget ved hoy dampkonsentrasjon pa kjokkenet. Vi anbefaler a sla pa viften 5 minutter for du begynner a lage mat, og la den fortsette a virke i enda cirka 15 minutter etter du er fertig med matlagingen.

T1. Lys ON/OFF

T2. Senking av hastighet

Nár man trykker på knapp "T2", senker man hastigheten fra hastighet 4 (intensiv) til hastighet 1.

T3 Øking av hastighet

For hvver hastighet vil det tilsvarende led-lyset sla seg pa.

Hastighet 1 led-lys 1

Hastighet 2 led-lys 2

Hastighet 3 led-lys 3

Intensiv hastiget led-lys 4 (blinkende)

Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er pa 5 minutter. Nar tiden er ute, stiller ventilatoren seg i hastighet 2.

For a deaktivere funksjonen før tiden er ute, skal man trykke pa knapp T2; da stiller ventilatoren seg i hastighet 3.

Man kan tidsinnstille hastighetene ved a trykke pa knapp

T4. Når tiden er ute, vil ventilatoren slå seg av.

Tidsinnstillingen er oppdelt som følger:

Hastighet 1 - 20 minutter (led-lys 1 blinker)

Hastighet 2 - 15 minutter (led-lys 2 blinker)

Hastighet 3 - 10 minutter (led-lys 3 blinker)

Hastighet 4 - 5 minutter (led-lys 4 blinker)

När man trykker på knapp T2 mens ventilatoren er tidsinnstilt, vil tidsinnstillingen avbrytes og hastigheten senkes.

Ved à trykke på knapp T3, vil tidsinnstillingen avbrytes og hastigheten økes.

Ved à trykke på knapp T4, vil tidsinnstillingen avbrytes, mens ventilatoren fortsetter à gä i den innstilde hastigheten.

Man tilbakerstiller signalene ved a utfore den ovenfor beskrevne prosedyren 2 ganger.

Første gang tilbakestilles signalet for kullfilteret, og andre gang tilbakestilles signalet for fetffilteret.

I standard modus er/DDke signalet for kullfilteret aktivert.

Dersom man bruker ventilatoren med resirkulering av luften, er det ndvendig a aktivere signalet for skittent kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.

Med det samme man trykker pa knappen, vil led-lysene som signalerer de aktive filtrene sla seg pa.

Ventilatoren avgir et BIP, og led-lys 2 blinker i 2 sekunder.

Led-lysene 1 og 2 forblir pasilatt i cirka 2 sekunder før ventilatoren gär tilbake til avslatt tilstand (OFF).

Deaktivering av signalet for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.

Med det samme man trykker pa knappen, vil led-lysene som signalerer de aktive filtrene sla seg pa.

Ventilatoren avgir et BIP, og led-lys 2 slar seg av.

Led-lys 1 forblir paslatt i cirka 2 sekunder før ventilatoren gart bilbake til avslatt tilstand (OFF).

Vedlikehold

Adversell For enhver form for rengjaring ell erer vedlikehold ma ventilatorhetten frakobles stromnettet ved a dra ut ledningen ell sla av husets hovedstrombryter.

Rengjoring

Ventilatoren mä rengjores javnlig, bade innvendig og utvendig (minst sá ofte som man utfører vedlikehold av fettfiltre). Til rengjörning benyttes en klut fuktet med et nøytralt rengjoringsmiddel.

Unngå bruk av slipende eller etsendeprodukter.

Adversel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det fere til brann. Det er derfor meget viktig à følgeijke bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over/DDke er blitt fulgt.

Fettfilteret

Fanger cokefettpartikler.

Dette ma rengjores en gang i maneden (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonen), med milde (ikke aggressive) rengjoringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt/DD.

For a demontere fettfilteret ma man dra i fjærhändtaket.

Fig. 10-30

Holder tilbake ubehagalige lukter fra matlaging.

Karbonfilteret kan vaskes annihiler maned (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjorden) i varmt vann og med egnede rengjoringsmidler, ellr i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklus uten annihil oppvask i maskinen).

Ta vekk overflodig vann ut a odelegge filteret, ta deretter ut "madrassen" innate i plastikkdekselet og sett den i stekeovnen ved 100^ i circa 10 minutter for a torke den ordentlig.

Skift ut "madrassen" hvert 3. ár og ellers hvver gang stoffet er skadet.

Kullfilteret mä skiftes ut hvre 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttles om igjen

Montering

Hekt forst kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehandtakene.

Demontering

Fjern kullfilteret ved á dreie kulehändtakene som fester det til ventilatoren 90^ .

Utskifting av lyspaerer

Fig. 31

Koble ventilatoren fra strømnettelet.

Merk! Forsikre deg om at lyspaeren er kald f or du tar i den.

Bruk bare halogene lyspærer på maks 12V -20W - G4, og pass på ä ikke røre dem med hendene.

1. Lukk beskyttesesdekselet igjen (fjaerfeste).

Dersom belysningen不解 skulle virke, kontroller at lyspaereene er satt korrekt pa plass for du henvender deg til tekniask assistanse.

Varningsforeskrifter

Aktivering av kolfiltrets signal:

Avaktivering av kolfiltrets signal:
