Tosca - Cappa da cucina TURBOAIR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	TURBOAIR
Modello	Tosca
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Numero di velocità	4 velocità + intensiva
Comando	Tattile (tasti T1 a T4)
Illuminazione	Alogena 12 V - 20 W max, tipo G4
Modalità di evacuazione	Estrazione o ricircolo (filtro a carbone opzionale)
Distanza minima di sicurezza (elettrico)	50 cm
Distanza minima di sicurezza (gas/misto)	65 cm
Tipo di filtro antigrasso	Filtro metallico lavabile (almeno una volta al mese)
Filtro a carbone attivo (ricircolo)	Lavabile (ogni 2 mesi) o non lavabile (cambiare ogni 4 mesi)
Indicatore di saturazione dei filtri	Sì: filtro antigrasso dopo 40 ore, filtro a carbone dopo 160 ore
Funzione temporizzazione	Sì (20 min a velocità 1, 15 min a velocità 2, 10 min a velocità 3, 5 min a velocità intensiva)
Pulizia esterna	Panno umido e detergente neutro, niente alcol né abrasivi
Diametro del condotto di evacuazione	Uguale al flangia di raccordo (non fornita)
Tipo di installazione	A parete o sotto mobile
Peso	Non specificato nel manuale
Dimensioni	Non specificato nel manuale
Garanzia	Secondo la legislazione vigente
Numero di modello	Tosca

Domande frequenti - Tosca TURBOAIR

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è 50 cm. Per un piano a gas o misto, è 65 cm. Rispettare sempre le istruzioni specifiche del proprio apparecchio di cottura se prevedono una distanza maggiore.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico va pulito almeno una volta al mese. Puoi lavarlo a mano con un detergente delicato o in lavastoviglie a bassa temperatura. Il lavaggio in lavastoviglie può scolorire il filtro, ma ciò non influisce sulle sue prestazioni.

Quando devo sostituire il filtro a carbone?

Se il filtro a carbone non è lavabile, sostituirlo ogni 4 mesi al massimo. Se è lavabile, pulirlo ogni 2 mesi e sostituire il cuscinetto ogni 3 anni. L'indicatore 2 lampeggia dopo 160 ore di funzionamento per ricordare di sostituirlo.

Come cambiare la lampadina della cappa?

Prima scollegare la cappa. Utilizzare un piccolo cacciavite piatto per rimuovere il coperchio dell'illuminazione. Sostituire la lampadina con una alogena 12 V – 20 W max, tipo G4. Non toccare la lampadina con le mani. Richiudere il coperchio a scatto.

Cosa significano gli indicatori lampeggianti?

L'indicatore 1 lampeggia dopo 40 ore: il filtro antigrasso va pulito. L'indicatore 2 lampeggia dopo 160 ore: il filtro a carbone va sostituito. Per resettare, tenere premuto il tasto T4 per 5 secondi. Un bip conferma il ripristino.

Come usare la funzione temporizzazione?

Premere il tasto T4 per attivare la temporizzazione. La durata dipende dalla velocità: 20 min (velocità 1), 15 min (velocità 2), 10 min (velocità 3), 5 min (velocità intensiva). Gli indicatori lampeggiano durante la temporizzazione. Per annullare, premere di nuovo T4.

Posso usare la cappa in modalità ricircolo?

Sì, se è dotata di filtro a carbone attivo. L'aria viene filtrata e reimmessa nella stanza attraverso la griglia superiore. Assicurarsi di attivare il segnale del filtro a carbone (tenere premuto T4 su OFF per 5 secondi) se si utilizza questa modalità.

Come pulire l'esterno della cappa?

Usare un panno umido con un detergente liquido neutro. Non usare mai alcol, prodotti abrasivi o solventi. Pulire regolarmente per evitare rischi di incendio.

Cosa fare se la cappa non si accende?

Verificare che la cappa sia ben collegata e che l'interruttore generale sia inserito. Se non risponde, controllare la lampadina (sostituire se necessario) e i fusibili. Se il problema persiste, contattare il servizio post-vendita.

La cappa fa rumore, è normale?

Un certo livello di rumore è normale, specialmente a velocità intensiva. Per ridurre il rumore, assicurarsi che il condotto di evacuazione abbia diametro sufficiente e sia il più liscio possibile, con un minimo di curve. Un filtro sporco può anche aumentare il rumore.

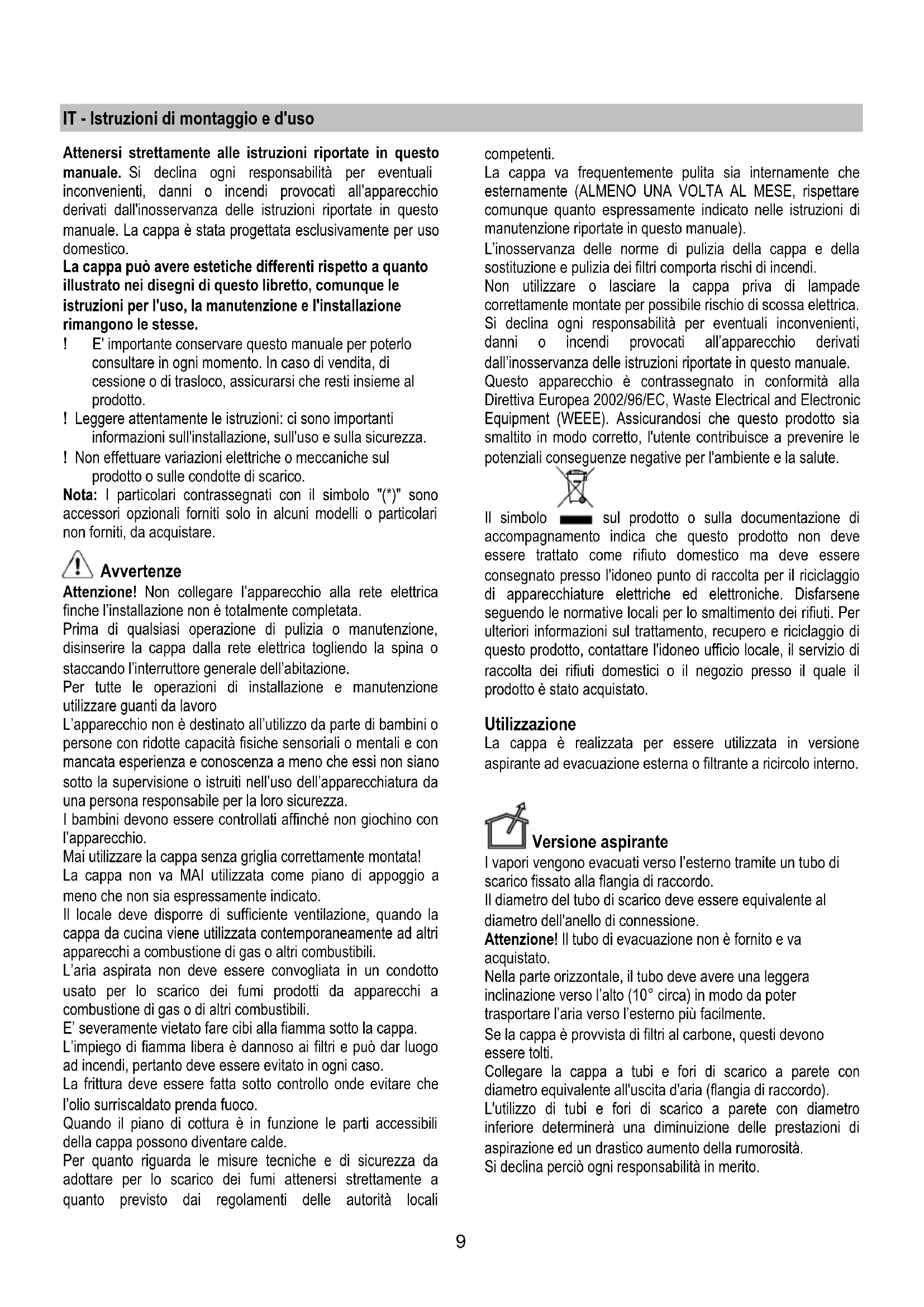

MANUALE UTENTE Tosca TURBOAIR

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare questo manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano fatto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali

competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quanto espressamenteindicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuati versus l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuationone non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto (10^ circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciogni responsabilita in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystemadi filtraggio aggiuntivo a base di carboni attivi.

I modelli nella motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后再o l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche后再o installazione, applicare un interrottore bipolare a normala che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un carr o alimentazione speciale; in caso di danneggiamento del carr, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/ i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/ i va/nno rimontato/ i solo se si vuole utilizzato la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventually togethierle e conservarle.

• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione della cappa in modo da avere una migliorie accessibilità al/alla soffitto/parete dove la cappa verrà installata. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'instrumentazione. Scegliere una superficie piatta e coprirla con una protezione dove poi appoggiare la cappa e i particolari a corredo.

• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi versuso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installmenta di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E'uttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

T1. ON/OFF Luci

T2. Decreimento velocità

Premendo il tasto "T2" si ottiene il decremento della velocità, alla velocità 4 (intensiva) alla velocità 1.

Premendo il tasto "T2" durante il funzionamento in velocità 1, la cappa passa allo stato OFF.

T3 Incremento velocità

Premendo il pulsante T3 la cappa passa dallo stato OFF alla velocità 1.

Premendo il pulsante (cappa in stato ON) viene incrementata la velocità del motore alla velocità 1 alla velocità 4 (intensiva).

Ad agli velocità corrisponde l'accensione del rispetto led.

Velocità 1 led 1

Velocita 2 led 2

Velocita 3 led 3

Velocità intensiva led 4 (lampeggiante)

La velocità intensiva è temporizzata. La temporizzazione standard è di 5', alla fine della quale la cappa si posizione alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo premere il tasto T2, la cappa si posizionerà alla velocità 3.

T4 Temporizzazione velocità

La temporizzazione delle velocità siabilita

tasto T4, a temporizzazione scaduta la cappa si spegne.

La temporizzazione è casi suddivisa:

Velocità 1 - 20 minuti (led 1 lampeggiante)

Velocità 2 - 15 minuti (led 2 lampeggiante)

Velocità 3 - 10 minuti (led 3 lampeggiante)

Velocità 4 - 5 minuti (led 4 lampeggiante)

Durante il funzionamento temporizzato premendo il tasto T2 la cappa esce alla modalità temporizzata e decrementa la velocità.

Premendo il tasting T3 la cappa esce alla modalità temporizzata e incrementa la velocità.

Premendo il tasto T4 la cappa esce alla modalità temporizzata mantenendo la velocità impostata.

Segnalazione filtrograssi

Dopo 40 ore di funzionamento il led 1 lampeggia.

Quando compare tale segnalazione il filtrlo grassi installato necessita di essere lavato.

Per resettare la segnalazione tenere premuto il tasto T4 per 5".

La cappa emetterà un "BEEP" e il led 1 smetterà di lampeggiare.

Segnalazione filtro carboni

Dopo 160 ore di funzionamento il led 2 lampeggia.

Quando compare tale segnalazione il filtro carboni installato deve essere sostituito.

Per resettare la segnalazione tenere premuto il tasto T4 per 5".

La cappa emetterà un "BEEP" e il led 2 smetterà di lampeggiare.

Nel caso di segnalazione contemporanea di entrambi i filtri, i led 1 e 2 lampeggeranno alternativamente.

Il reset aviene effettuant 2 volte la procedera sopra descritta.

La prima volta resettta la segnalazione del filtro carboni, la seconda resettta la segnalazione del filtro grassi.

Nella modalità standard la segnalazione fatto carboni non è attiva.

Nel caso si utilizi la cappa in versione filtrante è necessario abilitare la segnalazione fatto carboni.

Attivazione segnalazione filtro carboni:

Posizione la cappa in OFF e tenere premuto il tasting T4 per 5".

Appena premuto il tasto si illumineranno i led relativi alle segnalazioni filtri al momento attivi.

La cappa emetterà un"BEEP" e il led 2 lampeggerà per 2^

I led 1 e 2 rimarranno accesi per circa 2'' prima che la cappata torni allo stato OFF.

Disattivazione segnalazione filtro carboni:

Posizione la cappa in OFF e tenere premuto il tasto T4 per 5".

Appena premuto il tasto si illumineranno i led relativi alle seignalazioni filtri al momento attivi.

La cappa emettera un "BEEP" e il led 2 si spegnerà.

Il led 1 rimarra accesso per circa 2^n prima che la cappa torni allo stato OFF.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico cui solorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

Fig. 10-30

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 29

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtered al carboni attivi cui siere alla questi tipi:

• Filtrato ai carboni attivi lavabile.
• Filtrao ai carboni attivi NON lavabile.

Filtro ai carboni attivi lavabile

Il filtering ai carboni attivi cui ose sere lavato ogni due mesi (o quando il systema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completoenza stoviglie all'interno).

Togliere l'acqua in effesso除去 rovinare il filtrato, dopodichetetogliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Filtro ai carboni attivi NON lavabile

La saturazione del filtrlo carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi.

NONpuoesserelavatoorigenerato

Montaggio

Agganciare ilhetto ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.

Sostituzione Lampade

Fig. 31

Disinserire l'apparecchio dallere te rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
