Tosca - Hotte TURBOAIR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Tosca TURBOAIR au format PDF.
| Type de produit | Hotte de cuisine |
| Marque | TURBOAIR |
| Modèle | Tosca |
| Alimentation électrique | 220-240 V ~ 50/60 Hz |
| Nombre de vitesses | 4 vitesses + intensive |
| Commande | Tactile (touches T1 à T4) |
| Éclairage | Halogène 12 V - 20 W max, type G4 |
| Mode d'évacuation | Extraction ou recyclage (filtre à charbon en option) |
| Distance minimale de sécurité (électrique) | 50 cm |
| Distance minimale de sécurité (gaz/mixte) | 65 cm |
| Type de filtre à graisse | Filtre métallique lavable (au moins une fois par mois) |
| Filtre à charbon actif (recyclage) | Lavable (tous les 2 mois) ou non lavable (changer tous les 4 mois) |
| Indicateur de saturation des filtres | Oui : filtre à graisse après 40 heures, filtre à charbon après 160 heures |
| Fonction temporisation | Oui (20 min en vitesse 1, 15 min en vitesse 2, 10 min en vitesse 3, 5 min en vitesse intensive) |
| Nettoyage extérieur | Chiffon humide et détergent neutre, pas d'alcool ni abrasifs |
| Diamètre du conduit d'évacuation | Égal à la bride de raccord (non fournie) |
| Type d'installation | Murale ou sous meuble |
| Poids | Non spécifié dans la notice |
| Dimensions | Non spécifiées dans la notice |
| Garantie | Conformément à la législation en vigueur |
| Numéro de modèle | Tosca |
FOIRE AUX QUESTIONS - Tosca TURBOAIR
Questions des utilisateurs sur Tosca TURBOAIR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Tosca - TURBOAIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Tosca de la marque TURBOAIR.
MODE D'EMPLOI Tosca TURBOAIR

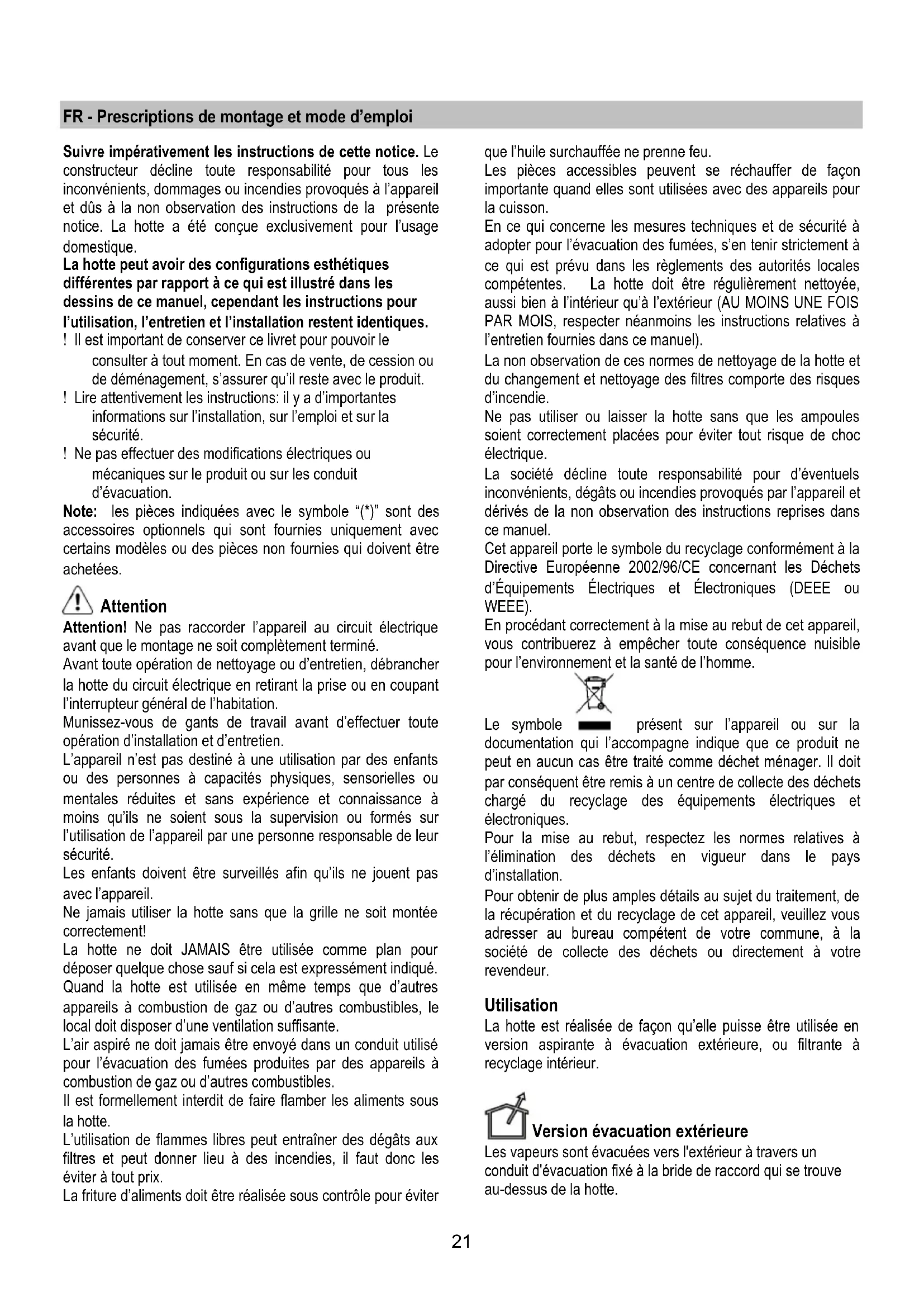

FR Prescriptions de montage et mode d'emploi
FR - Prescriptions de montage et mode d'emploi
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. La hotte a été concise exclusivement pour l'usage domestique.
La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
! Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
Note: les pieces indiquées avec le symbole (^*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Attention
Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparciels à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentés sous la hotte.
L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter
que l'huile surchauffee ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparêls pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par conséquent etre remis à un centre de collecte des dechets charge du recyclage des équipements electriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.
Version évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.
Version recyclage
Il convient d'utiliser un filtré à charbon actif, disponible auprès de-vous revendeur habitual.
L'air aspiré sera dégraissé et désodorisé avant d'être refoumé dans la pierce à travers la grille supérieure.
Les modeles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent etre connectés à une unité péripérisque d'aspiration (non fournie).
Les instructions de raccordement sont fournies avec l'unité péripérisque d'aspiration.
Installation
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinieres électriques et de 65cm dans le cas de cusinieres à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchementélectrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.
La hotte est poursue d'un cable d'alimentation spécial; en cas de dépréciation du cable, en demander un neuf au service d'assistance technique.
Montage
Avant de commencer l'installation:
- Vérifier que le produit acheté soit de dimensions nécessaires pour la zone d'installation choisis.
- Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(son) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipment (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.
- Protégger la cusinière et la hotte contre d'eventuels débris et dégats en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électrique et voirlez qu'a proximé de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu'il soit possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version Evacuation).
- Effectuer tous les travaux de maconnerie nécessaires (par exemple: installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
T1. ON/OFF Lumières
T2. Diminution vitesse
En appuyant sur la touche "T2", on obtient la diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.
En appuyant sur la touche "T2" durant le fonctionnement en vitesse 1, la hotte passée à l'objet OFF.
T3 Augmentation vitesse
En appuyant sur la touche T3, la hotte passée de l'etat OFF à la vitesse 1.
En appuyant sur la touche (hotte à l'etat ON), on augmente la vitesse du moteur de la vitesse 1 à la vitesse 4 (intensive).
A chaque vitesse correspond l'allumage du的身影 relativ.
Vitesse 1 voyant 1
Vitesse 2 voyant 2
Vitesse 3 voyant 3
Vitesse intensive voyant 4 (clignotant)
La vitesse intensive est temporisée. La temporisation standard est de 5' , à la fin de laquelle la hotte se met alla vitesse 2.
Pour désactiver la fonction avant la fin de la durée, appuyer sur touche T2, la hotte se mettra à la vitesse 3.
T4 Temporisation vitesse
La temporisation des vitesses s'habilite en appuyant sur la touche T4, à temporisation terminée, la hotte s'eteint.
La temporisation est subdivisée comme suit :
Vitesse 1 - 20 minutes (voyant 1 clignotant)
Vitesse 2 - 15 minutes (voyant 2 clignotant)
Vitesse 3 - 10 minutes (voyant 3 clignotant)
Vitesse 4 - 5 minutes (voyant 4 clignotant)
Durant le fonctionnement temporisé, en appuyant sur la touche T2, la hotte sort de la modalité temporisée et diminuée la vitesse.
En appuyant sur la touche T3, la hotte sort de la modalité temporisée et augmente la vitesse.
En appuyant sur la touche T4, la hotte sort de la modalité temporisée enMAINANT LA VITesse réglée.
Signal filtr anti-graisses
Après 40 heures de fonctionnement, le voyant 1 clignote.
Quand apparait ce signal, le filtré anti-graisses installé a besoin d'être lavé.
Pour remetre à zéro le signal, maintainir la touche T4 enforcée pendant 5".
La hotte émettra un "BIP" et levoyant 1 cessera de clignoter.
Signal filtrau charbon
Après 160 heures de fonctionnement, le voyant 2 clignote.
Quand apparait ce signal, le filtré au charbon installé doit être remplace.
Pour remetre à zéro le signal, maintainir la touche T4 enforcée pendant 5".
La hotte émettra un "BIP" et levoyant 2 cessera de clignoter.
En cas de signal simultané des deux filtres, les voyants 1 et 2 clignoteront alternatively.
Le reset se fait en effectuant 2 fois la procédure décrite cidesssus.
La première fois pour annuler le signal du filtré au charbon, le deuxième annule le signal du filtré anti-graisses.
En modalité standard, le signal filtré au charbon n'est pas actif.
Dans le cas où l'on utilise la hotte en version filtrante, il faut habiliter le signal filtré au charbon.
Activation signal filtrue au charbon:
Mettre la hotte sur OFF et maintainir la touche T4 enoncee pendant 5^
Juste après avoir appuyé sur la touche, les leds relatifs au signalement des filtres activés en ce moment s'allumeront.
La hotte émettra un "BIP" et levoyant 2 clignotera pendant 2".
Les voyageants 1 et 2 resteront allumés pendant environ 2^ avant que la hotte ne returne en OFF.
Désactivation signal filtré au charbon:
Mettre la hotter sur OFF et maintainir la touche T4 enoncee pendant 5^
Juste après avoir appuyé sur la touche, les leds relatifs au signalement des filtres activés en ce moment s'allumeront.
La hotte émettra un "BIP" et levoyant 2 s'eteindra.
Levoyant1 restera allumé pendant environ 2^ avant que la hotte ne returne en OFF.
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négige ou au non respect des consignes de sécurité precedemment mentionnées.
Filtre anti-gras
Il retient les particules deGRAisse issues de la cuisson.
Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaiselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.
Pour démonter le filtrte anti-graisse, tirer la poignée de décrochement à ressort.
Fig. 10-30
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 29
Retient les odeurs désagreables de cuisson.
Le filtré à charbon actif peut être un de ces types:
- Filtre à charbon actif lavable.
- Filtre à charbon actif NON lavable.
Filtre à charbon actif lavable
Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modele possédé – indique cette nécessité) avec de l'eau chaude et au moyen de déterments appropriés ou dans le lave-vaisselle à 65^ (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtr, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et leMETRE dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abîmé.
Filtre à charbon actif NON lavable
La saturation du charbon actif se constate après un employé plus ou mois long, selon la fréquence d'utilisation et la régulariaté du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Montage
Accrocher le filtré au charbon actif d'abord à l'arrête de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.
Démontage
Enlever le filtré au charbon actif en tournant de 90^ les pommeaux qui le fixent à la hotte.
Remplacement des lampes
Fig. 31
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
- sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
- Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
- Refermer le plafonnier (fixation par encliquetage).
Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
