Tosca - Köksfläkt TURBOAIR - Gratis bruksanvisning och manual

Typ av produkt	Köksfläkt
Märke	TURBOAIR
Modell	Tosca
Elanslutning	220-240 V ~ 50/60 Hz
Antal hastigheter	4 hastigheter + intensiv
Kontroll	Taktil (knappar T1 till T4)
Belysning	Halogen 12 V - 20 W max, typ G4
Avluftningsläge	Avluftning eller recirkulation (kolfilter tillval)
Minsta säkerhetsavstånd (el)	50 cm
Minsta säkerhetsavstånd (gas/bland)	65 cm
Typ av fettfilter	Tvättbart metallfilter (minst en gång i månaden)
Aktivt kolfilter (recirkulation)	Tvättbart (varannan månad) eller icke tvättbart (byt var 4:e månad)
Filtermättnadsindikator	Ja: fettfilter efter 40 timmar, kolfilter efter 160 timmar
Timerfunktion	Ja (20 min i hastighet 1, 15 min i hastighet 2, 10 min i hastighet 3, 5 min i intensiv hastighet)
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel, ingen alkohol eller slipmedel
Diameter på avluftningskanal	Lika med anslutningsflänsen (medföljer inte)
Installationstyp	Väggmonterad eller under skåp
Vikt	Anges inte i manualen
Mått	Anges inte i manualen
Garanti	Enligt gällande lagstiftning
Modellnummer	Tosca

Vanliga frågor - Tosca TURBOAIR

Vad är minsta avståndet mellan fläkten och spisen?

För en elektrisk spis är minsta avståndet 50 cm. För en gasspis eller blandspis är det 65 cm. Följ alltid tillagningsapparatens specifika anvisningar om de anger ett större avstånd.

Hur rengör man fettfiltret?

Metallfettfiltret måste rengöras minst en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin vid låg temperatur. Diskmaskinstvätt kan missfärga filtret men påverkar inte prestandan.

När ska jag byta kolfiltret?

Om kolfiltret inte är tvättbart, byt det senast var 4:e månad. Om det är tvättbart, rengör det varannan månad och byt dynan vart 3:e år. Indikator 2 blinkar efter 160 driftstimmar för att påminna om byte.

Hur byter man glödlampan på fläkten?

Koppla först bort fläkten. Använd en liten platt skruvmejsel för att ta bort belysningslocket. Byt glödlampan mot en halogenlampa 12 V – 20 W max, typ G4. Rör inte lampan med händerna. Stäng locket genom att trycka fast det.

Vad betyder de blinkande indikatorerna?

Indikator 1 blinkar efter 40 timmar: fettfiltret måste rengöras. Indikator 2 blinkar efter 160 timmar: kolfiltret måste bytas. För att återställa, håll knappen T4 intryckt i 5 sekunder. En pip bekräftar återställningen.

Hur använder man timerfunktionen?

Tryck på knappen T4 för att aktivera timern. Tiden beror på hastigheten: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv hastighet). Indikatorerna blinkar under timerfunktionen. För att avbryta, tryck på T4 igen.

Kan jag använda fläkten i recirkulationsläge?

Ja, om den är utrustad med ett aktivt kolfilter. Luften filtreras då och leds tillbaka till rummet via den övre gallret. Se till att aktivera kolfiltersignalen (håll T4 i OFF i 5 sekunder) om du använder detta läge.

Hur rengör man fläktens utsida?

Använd en fuktig trasa med ett neutralt flygande rengöringsmedel. Använd aldrig alkohol, slipmedel eller lösningsmedel. Rengör regelbundet för att undvika brandrisk.

Vad gör jag om fläkten inte startar?

Kontrollera att fläkten är korrekt ansluten och att huvudströmbrytaren är påslagen. Om den inte svarar, kontrollera glödlampan (byt vid behov) och säkringarna. Om problemet kvarstår, kontakta kundservice.

Fläkten låter, är det normalt?

En viss ljudnivå är normal, särskilt vid intensiv hastighet. För att minska bullret, se till att avluftningskanalen har tillräcklig diameter och är så slät som möjligt med minsta möjliga antal böjar. Ett smutsigt filter kan också öka ljudet.

BRUKSANVISNING Tosca TURBOAIR

SV Monterings- och bruksanvisningar

HR Uputstva za montažu i za uporabu

Diameteren i avlopsroret ma tilsvare diameteren pa tilslutningsringen.

Nár man trykker på knapp "T2" mens ventilatoren staredpå hastighet 1,gár den over i avslätt tilstand (OFF).

När man trykker på knapp T3, gär ventilatoren over fra avslätt tilstand (OFF) til hastighet 1.

När man trykker på这部分 knappen mens ventilatoren er päälätt (ON), øker motorhastigheten fra hastighet 1 til hastighet 4 (intensiv).

T4 Tidsinnstilling av hastighet

När dette signalet slås på, skal det installerte kullfilteret skiftes ut.

Hold knapp T4 inntrykt i 5 sekunder for a tilbakestille signaled.

Ventilatoren avgir et "BIP", og led-lys 2 slutter à blinke.

Dersom det skulle gis signal for begge filtrene samtidig, vil led-lysene 1 og 2 blinke vekselvis.

Kullfilter (kun med resirkulering av luften)

Fig. 29

Det aktive kullfilteret kan vare en av falgende typ:

• Vaskbart aktivi kullfilter.
• IKKE vaskbart aktiv kullfilter.

Vaskbart aktivt kullfilter

IKKE vaskbart aktiv kullfilter

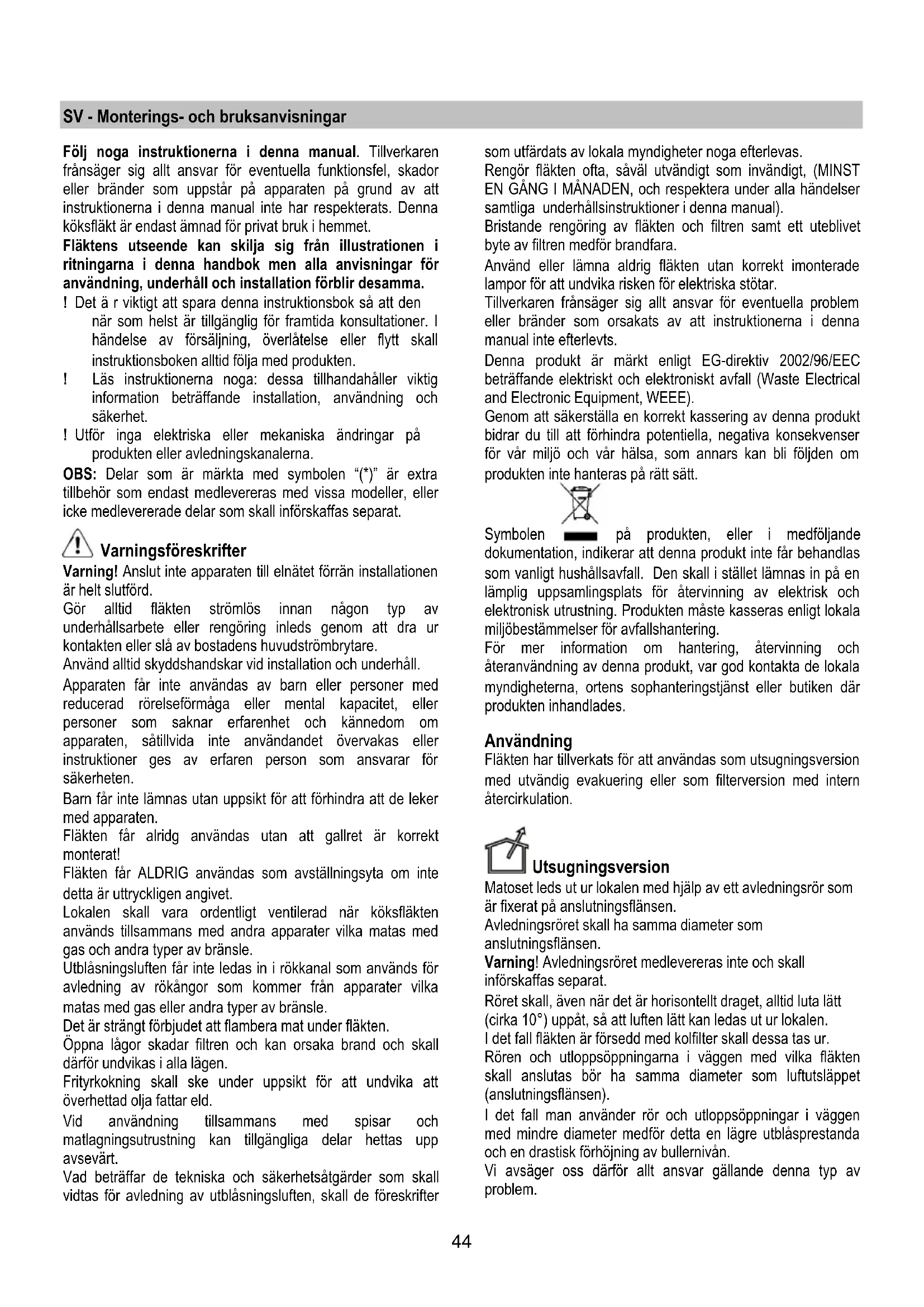

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler brander som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for använding, underhäll och installation forblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlåtelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt sluförd.

Gör alltid fläkten strömlös innan nagoon typ av unterhällarsarbete aller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelsefömaga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sātillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fãr alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typar av branske.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen fran apparater vilka matas med gas aller andra typ er av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad beträffar de teknska och sakerhetsåtgärder som skall vidtas for avledning av utbläsningsluften, skall de foreskrifter

som utfärdsats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, saväl utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelsner samtiga underhállsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem ell erbrnder som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om produits inte hanteras pa ratt satt.

i pā produits, ell er i medfoljende. cerar attenna produit inte fär behandlas avfall. Den skal i stället lamnas in pā ene plats for atervinning av elektrisk och i. Produktien maste kasseras enligt lokala ar avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produits inhandlades.

Användning

Fläkten har tilverkats für att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern ätercirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som ar fixerat på anslutningsfländsen.

Avledningsroret skall ha sama diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Roret skall, även nar det ar horisontellt draget, alltid lutalett (cirka 10^ ) uppåt, sö att luften lätt kan ledas ut ur lokalen. I det fall fläkten är forsedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i vöggen med vilka fläkten. skall anslutas bör ha samma diameter som luftutsläppet (anslutningsfländen).

I det fall man anvander ror och utloppsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjning av bullernivan.

Vi avsager oss därfor allt ansvar gällandeenna typ av problem.

! Använd ett sä kort rör som möjigt.
! Röret skall vara sa rakt som möjlig (högsta tillatna vinkel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som möjigt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillatna avstand mellan kokkarlens stedyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spi och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar u trustad med stickkontakt skall denna anslutas till atttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran naret i samband med overspänningsklass III, i enliget med installationsbestammelserna.

Varning! kontrollera innan fläktens krets ansluts med natspanningen att den fungarar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor värnt teknska servicekontor i det kabeln skadats.

Montering

Innan installationen páborjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolftilret/n om sabana ar medlevererade (se aven den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anvandas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.
• Om det är möjligt skall mobler under och intill fläktens installationsområde koplas ur och avlågsnas i syfitet att öka atkomligeheten till taket/väggen)där fläkten skall installereras. I annat fall skall mobler och delar i området

intill installationsplatsen sá längt det ar möjtigt skyddas.

Välj en plan yta och täck den med att skyddande.
överdrag där fläkten och medlevererade delar laggs upp.

• Kontrollera också att sett elektriskt uttag finns i narheten av fluktens installationsplats (på tillganglig plats även nar fluktken ar monterad) och att det går att ansluta fluktken till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning für avledningsrörets passage).

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggar/tak. Det ar under alla handelser nödvändigt att rädfräga en kualificerad fackman for att forvissa sig om att materialen ar lämpade for den aktuella typen av vagg/tak. Väggen/taket skall vara tillräckligt halfast for att bäruppp fläktens vikt.

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luttevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

T1. ON/OFF Belysning

T2. Hastigetssänkning

Hastigheten sänks från hastighet 4 (intensiv) till hastighet 1 nar tangenten "T2"trycks ned.

Fläkten stängs av (OFF) Near tangenten "T2" trycks ned samtidigt som den fungerar på hastihget 1.

T3 Hastighetsökning

Fläkten gär fran OFF-läge till hastighet 1 nar tangenten T3 trycks ned.

Motorhastigehen hojs fran hastigkeit 1 till hastigkeit 4 (intensiv) nar tangenten trycks ned samtigit som flakten ar i Funktion (ON).

Varje hastighet indikeras av en tand lysdiod.

Hastighet 1 lysdiod 1

Hastiget 2 lysdiod 2

Hastiget 3 lysdiod 3

Intensivhastiget lysdiod 4 (blinkande) Intensivhastigheten ar tidsbegransad.

Standardfunktionstiden ar 5 min., varefter fläkten övergår till hastigkeit 2.

For att avaktivera Funktionen innan tiden forflutit trycker man på tangenten T2, flåkten övergår till hastigkeit 3.

T4 Hastighetsbegransning

Hastighetsbegränningen aktiveras Near man trycker pa tangenten T4, Near tiden forflutit stangs flakten av.

Tidsbegransningen fungerar med foljande tidsintervaller:

Hastighet 1 i 20 minuter (lysdiod 1 blinkar)

Hastighet 2 i 15 minuter (lysdiod 2 blinkar)

Hastighet 3 i 10 minuter (lysdiod 3 blinkar)

Hastighet 4 i 5 minute (lysdiod 4 blinkar)

Hastighetsbegransningen bryts och hastigheten sänks om man i samband medenna Funktion trycker ned tangenten T2.
Hastighetsbegransningen bryts och hastigheten hojs om man i samband medenna Funktion trycker ned tangenten T3.
Hastighetsbegransningen bryts och den instälda hastigheten vidmakthalls om man i samband medenna Funktion trycker ned tangenen T4.

Signal for fettfilter

After 40 Funktionstimmer börjar lysdioden 1 att blinka.

Närenna signalaktiveraskraverdetinstalleradefettfittret ren:gering.

Aterställ signalen genom att hälla tangenten T4 nedtryckt i 5 sekunder.

Fläkten avger en "BEEP-ton" och lysdioden 1 upphör att blinka.

After 160 Funktionstimmar börjar lysdiod 2 att blinka.

Närenna signal aktiveras skall det installerade kolfiltret bytas ut.

Aterställ signalen genom att hälla tangenten T4 nedtryckt i 5 sekunder.

Fläkten avger en "BEEP-ton" och lysdioden 2 upphör att blinking.

I det fall日正式 filters signaler aktiveras samtidigt blinkar lysioderna 1 och 2 växelvis.

Aterställingen sker genom att man utfor oven beskrivna procedur 2 gänger.

Första gangen Återställs kolfiltrets signal, andra gangen Återställs fettfiltrets signal.

Kofiltrets signal ar inte aktiverad med standard-funktionen.

I det fall flakten skull anvandas som filterversion skall kolfiltrets signal aktiveras.

Stäng av fläkten (OFF) och häll tangenten T4 nedtryckt i 5 sekunder.

Sà snart tangenten tryckts ned tänds lysdioderna som representar de aktiverade filtersignalerna.

Fläkten avger en "BEEP-ton" och lysdioden 2 blinkar i 2 sekunder.

Lysdioderna 1 och 2 fortsetter att lya i cirka 2 sekunder innan flakten stangs av (OFF).

Stäng av fläkten (OFF) och häll tangenten T4 nedtryckt i 5 sekunder.

Sà snart tangenten tryckts ned tänds lysdioderna som representar de aktiverade filtersignalerna.

Fläkten avger en "BEEP-ton" och lysdioden 2 slacks.

Lysdioden 1 fortsetter att lysa i cirka 2 sekunder innan flakten stangs av (OFF).

Underhäll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhällarsarbete aller rengöring inleds genom att slå ifrám bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, saväl invändigt som utvändigt (atminstone med sama underhállsinterval som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominnehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ)därfor ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en (eller)när indikatorn for filtres mättning - om södan finns pa er modell - anger att detta ar nödvändigt), med ett milt rengöringsmedel, for hand eller i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfárgas atan att detta på nagot sätt paverkar filtres uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Fig. 10-30

Kolfilter (galler endast filterversionen)

Fig. 29

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Det finns två typer av aktiva kolfilter:

• Aktiva kolfilter som kan rengöras.
• Aktiva kolfilter som INTE kan rengöras.

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan帽子 (eller när indikatorn for filtrtets mättning - om södan finns på er modell - anger att detta ar nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65^ (om filtrtet diskas i diskmaskin skall att fullständigt program köras utan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minuter.

Byt ut dynan var tredje ar och varje gang filten skadats.

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras eller ateranvandas.

Montering

Haka Först fast det aktiva kolfiltret baktill på fläktens metallflik och därefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfitet genom att vrida de bada rattarna med vilka det ar fixerat i flakten 90^ .

Byte av Lampor

Fig. 31

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

1. Ta bort skyddet med hjalp av en liters platt skruvmejsel aller liknande verktyg.
2. Ersatt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidrora lamporna.

1. Stang plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt säte innan ni kontaktar det tekiska servicekontoret.

HR - Uputstva za montažu i za uporabu

Strogo se pridržavajte uputstava koje donosi ovaj prisucnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode,smetnje ili požar na aparatu koji proizlaze iz nepostivanja uputstava koje donosi ovaj prisucnik. Kuhnjska napa je projektirana isključivo za kucansku uporabu.

Vanjski izgled kuhinjske nape se moze ponesto razlikovati od onog sto smo opisali i ilustrirali u crtezima ovog prisucnika, ali u svakom slucaju uputstva za uporabu, odrzavanje iste i instalacija ostaju nepromijenjena.

! Važno je sačuvati ovaj prirucnik da biste ga mogli konzultirati u svakom trenutku. U slučaja da prodate ovaj proizvod,Poklonite ili da se preselite uvjerite se da on bude uvijek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti.
! Ne izvršavajte nikakve mehaničke ili elektricne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje.

Napomena: Pojedinosti koje su označene znakom " (*) " su optionalni pribor koji se daje samo s odredenim modelima ilii pojedinosti koje se ne prilăžu jer ih trebate kupiti.

Upozorenja
