BRUKSANVISNING PM4602SC DOLMAR

Vedligeholdelse og opbevaring

ADVARSEL: Rør ikke ved roterende knife.

god ventilation og med motoren standset.

3. BESKRIVELSE AF DELE (Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Indeholdende

A: Taendrørsnøgle

4. TEKNISKE DATA

Model	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Motortype	B&S 675EX-serien, ReadyStart	B&S 675EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
Selvdrevet	Nej	Ja	Ja	Ja
Motorvolumen	190 cm3	190 cm3	161 cm3	161 cm3
Knivbredde	460 mm	460 mm	460 mm	510 mm
Nominel hastighed	2.800/min.	2.800/min.	2.800/min.	2.800/min.
Brændstoffankvolumen	1,0 l	1,0 l	1,0 l	1,0 l
Olietankskapacitet	0,6 l	0,6 l	0,6 l	0,6 l
Græsopsamlerkapacitet	60 l	60 l	60 l	65 l
Nettovægt	31,5 kg	34 kg	35 kg	38 kg
Højdejustering	20-75 mm, 8 justeringer	20-75 mm, 8 justeringer	20-75 mm, 8 justeringer	20-75 mm, 8 justeringer

	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Garanteret lydtryksniveau på operatørens position(I henhold til EN ISO 3744, EN ISO 4871)	83,5 dB (A)(K=3 dB (A))	83,5 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Målt lydeffektniveau	94,2 dB (A)K=1,95 dB (A)	94,2 dB (A)K=1,95 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
Garanteret lydeffektniveau(I henhold til 2000/14/EF)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibration(I henhold til EN ISO 20643)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERING AF FOLDEHÄNDTAGET

6-1 Aftermontering for drug som mulching-plaeneklipper

6-3 Klipning med graesopsamleren

FORSIGTIG: Kniven fortsaetter med at rotere

2000/14/EF og 2005/88/EF

Og er produceret i overensstemmelse med følgende

standarder aller standardiserede dokumenter:

EN 836, EN ISO 14982

FÖRSIKTIGHET: Spolainte motorn med

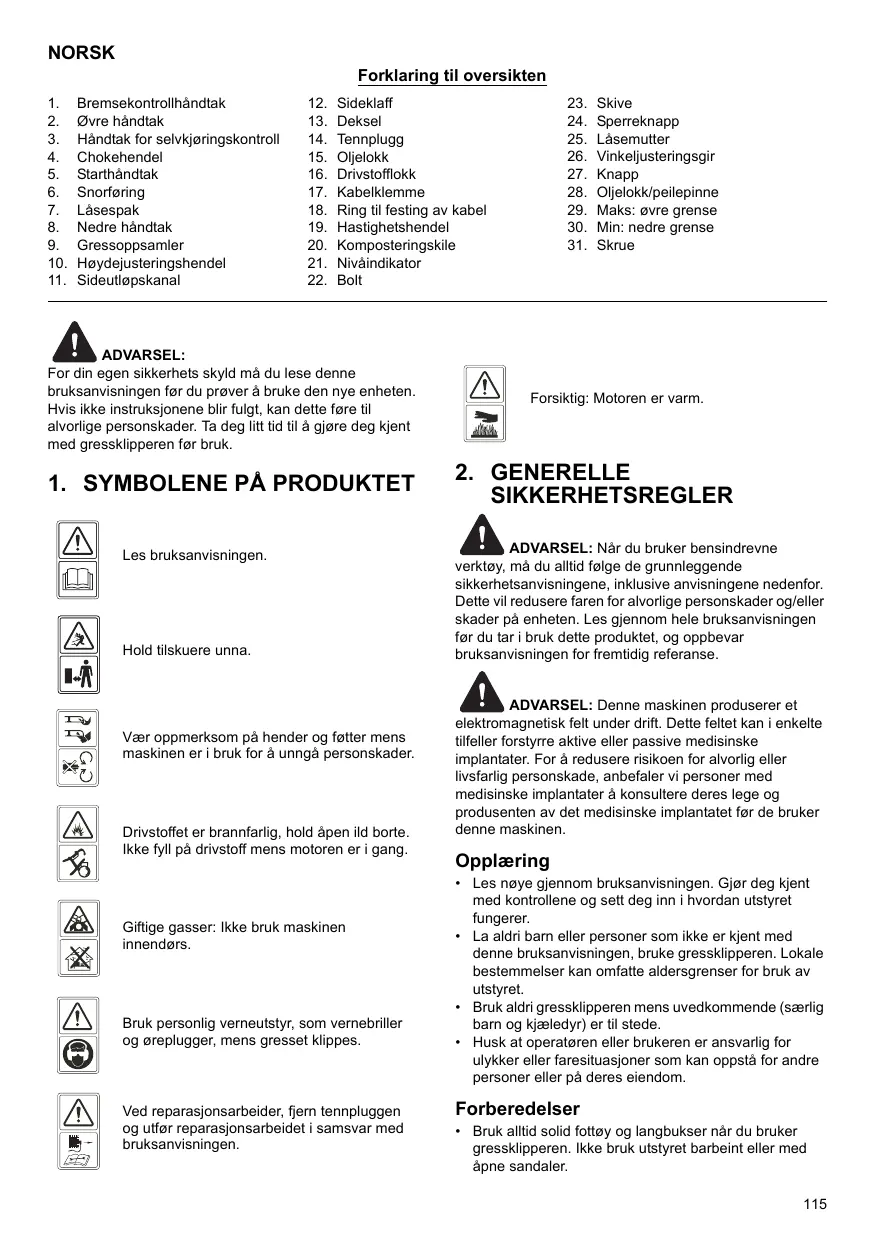

Forklaring til oversikken

1. Bremskekontrollhandtak
2. Sideklaff
3. Skive
4. Øvre handtak
5. Deksel
6. Sperreknapp
7. Handtak for selvkiːringskontroll
8. Tennplugg
9. Lase mutter
10. Chokehendel
11. Oljelokk
12. Vinkeljusteringsgr
13. Starthandtak
14. Drivstofflokk
15. Knapp
16. Snorfring
17. Kabelklemme
18. Oljelokk/peilepinne
19. Lasespak
20. Ring til festing av kabel
21. Maks: ØvreGRENSE
22. Nedre händtak
23. Hastighetshendel
24. Min: nedreGRENSE
25. Gressoppsamler
26. Komposteringskile
27. Skrue
28. Hodydejusteringshendel
29. Niväindikator
30. Sideutlpskanal
31. Bolt

ADVARSEL:

For din egen sikkerhets skyld mà du lese denen braksanvisingen før du prover à bruke den nye encheten. Hvis ikke instruktjonene blir fulgt, kan dette føre til alvorlige personskader. Ta deg litt tic til à gjøre deg kjent med gressklipperen førbruk.

Vær oppmerksom på hender og føtter mens maskinen er i bruk for a unngå personskader.

Bruk personlig verneutstyr, som vernebriller og oreplugger, mens gresset klippes.

Ved reparasjonsarbeider, fiern tennpluggen og utfor reparasjonsarbeidet i samsvar med bruksanvisningen.

verktøy, må du alltid føge de grunnleggende sikkerhetsanvisingene, inklusive anvisingene nedenfor. Dette vil redusere faren for alvorlige personskader og/eller skader på enhenet. Les gjennom—hele braksanvisingen før du tar i bruk dette produktet, og oppbevar braksanvisningen for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et magnetisk felt under drift. Dette feltet kan i enkelte porstyrre aktive erller passive medisinskeater. For a redusere risikoen for alvorlig ellerspersonskade, anbefaler vi personer mediske implantater a konsultere deres lege og denten av det medisinske implantatet ffor de bruker maskinen.

Opplaering

• Les naye gjennom bruksanvisningen. Gjør deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer.
• La aldri barn eller personer som ikke er kjent med dette bruksanvisningen, bruke gresklipperen. Lokale bestemmelser kan omfatte aldersgrenser for bruk av utstyret.
• Bruk aldri gresskipperen mens uvedkommenende (særlig barn og kjaeledyr) er til stede.
  Husk at operatoren eller brukeren er ansvarlig for ulykker ellere faresituasjoner som kan oppsta for andre personer ellere pa deres eiendom.

Forberedelseer

• Bruk alltid solid fottøy og langbukser nár du bruker gressklipperen. IkkeBrukt utstyret barbeint ell er med apne sandaler.

• Inspiser området hvør utstyret skal brukes grundig, og fjern alle gjenstander som kan slenges vekk av maskinen.

• ADVARESL - Bensin er meget brannfarlig.

• Oppbevar drivstoff e beholdere som er spesielt beregnet til dette formålet.

• Etteryll drivstoff kun utendørs, og ikke røyk under fylling av drivstoff.
• Fyll pà drivstoff før du starter motoren. Du må aldri fjerne lokket pà drivstofftanken eller fylle pà bensin mens motoren er i gang ell motoren er varm.
• Hvis det søles drivstoff, mä du ikke starte motoren, men flytte maskinen bort fra det tilsette omrædet for à unngå á skape en tennkilde før bensindampen har Forsvunnel.
• Sett alle lokkene til drivstofftank og beholder godt paigjen.

Erstatt defekte lyddempere.
Før bruk ma du alltid inispisere maskinen for a sjekke at blader, bladbolter og skjæverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for a opprettholde balansen.

Drift

• Ikke start motoren på et innestengt område ettersom farlige karbonmonoksidgasser kan samle seg opp.
• Bruk gressklipperen bare i dagslys eller ved god kunstig belysning.
• Unngå à bruke gressklipperen i vätt gress, der det lar seg gjare.
  Pass pà at du har godt fotfeste i skrǎninger.
  Gå, ikke løp.
• For roterende maskiner med hjul, klipp på tvers av skräninger, aldri oppover og nedover.
  Værsvaert forsiktig under endring av retning i skräninger.
• Ikke klipp i altfor bratte skräninger.
  Vær uhyre forskrig nár du skal rygge erler trekke gressklipperen mot deg.
• Stans bladet aller bladene hvis gressklipperen mä skråstilles for transport när du mä krysse andre bakkeunderlag enn gress og när du transporterer gressklipperen til og fra området hvor den kal brukes.
• Du mā aldri bruke gressklipperen hvis vernedekslene er defekte eller sikserhetsinnretningene违法犯罪.
• Ikke endre innstilingene på motorens turtallsregulator, og ikke kjør motoren med for stor hastighet.
• Løsne alle ingrep for blader eller drivverk før du starter maskinen.
• Start motoren forsiktig i samsvar med instruksjonene og med føttnete godt borte fra bladet eller bladene.
• Ikke skråstill gressklipperen mens du starter motoren.
• Ikke start motoren mens du star foran utløpsrennen.
• Ikke plasser hender eller fatter naer eller under roterende deler. Hold deg hele tiden borte fra utlopsapningen.
• Du ma aldri l'ofte eller barea en gressklipper mens motoren er i gang.

• Stop motoren og kople fra tennpluggledningen, pase at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyr med nokkel, fjern nokkelen:

• før du fjerner tilstopninger eller blokkeringer i rennen,

• før du kontrollerer, rengjørller utfører arbeid pagsgressklipperen,
  -etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer ffor du starter og bruker gressklipperen pa nytt.

• hvis gressklipperen beginnner á vibrere unormalt (kontroller umiddelbart).

• Stop motoren og kople fra tennpluggledningen, på at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nokkel, fjern nokkelen:

• hver gang du forlater gresskipperen,

• fər du etterfyller drivstoff.

• Reduser gassens innstilling mens motoren slas av og, hvis motoren er utstyrt med en stengeventil, steng drivstofftilforselen fetter at klippingen er fertig.

Vedlikehold og oppbevaring

• Hold alle muttere, bolter og skruer strammet for á sikre at utstyret er i god driftsmessig stand.
• Usttyret mā aldri oppbevarres innendørs med bensin i tanken, ettersom gasser kan nā en āpen flamme ell grnist.
• La motoren avkjole seg før gressklipperen plasseres i et lukket rom.
  For a reduse brannfaren skal motoren, lyddemperen, batterirommet og bensinoppbevaringsomrdet holdes fri for gress, Iv erller overflodg fett.
• Sjekgressoppsamleren ofte for slitasje eller skader.
• Erstatt slitte og skadde deler for øke sikkerheten.
• Hvis drivstoffanken ma tappes, skal dette gjores utendors.

ADVARSEL: Ikke berør roterende blader.

1) Trekki Iåsespakåpningen.
2) Drei det øvre handtaket midt i vinkelen for justering av gir nár du skal justere til riktig vinkel i området -15° til 15° (3 posisjoner: -15°/0°/15°) som vist på Fig. 11.
3) Trykk de to lasespakene sammen for a koble sammen det Øvre og det nedre handtaket.

5-3 MONTERE OG DEMONTEREGRESSOPPSAMLEREN

1. For a feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen. (Fig. 12, Fig. 13, Fig. 14)

2. For a fjerne: Grip tak i og Ioft bakdekslet; fjern gressoppssamleren.

5-4 STARTHÄNDTAK

Bruk utvendig trykk for a Iosne spaken fra tannskiven. Flytt spaken frem ell er tilbake for a justere hoyden. (Fig. 16 og se klausul 7-9)

6. FUNKSJON

Disse gresskipperne kan modiferes fra sin vanlige funksjon, avhengig av formal:

Fra gressklipper med baksamling til:

1. Komposteringsklipper aller som
2. Gressklipper med sideutslipp.

Hva er kompostering?

Under komposteringsklipping blir gresset klippet i ett arbeidstrinn, deretter oppkuttet og fert tilbake til gresplennen som naturlig gøddel.

Tips for komposteringskilling:

• Vanlig nedskjæring med maks 2 cm fra 6 cm til 4 cm gresshoyde.
• Bruk en skarp klippekniv.
• Ikke klipp vatt gress.
• Still inn maks. motorhastighet.
• Flytt maskinen kun i arbeidstempo.
• Rengjør komposteringskile, husetinsnde og klippebladet.

Starte drift

6-1 Modifisering for komposteringskipper

ADVARSEL: Kun nár motoren er stoppet og

skjaereverket star stille.

1. Løft bakdekselet og fjern gressoppssamleren.
2. Skyv komposteringskilen inn i dekselet. Lás komposteringskilen med knappen inn i æpningen på dekselet. (Fig. 17, Fig. 18)
3. Senk bakdekslet pa nytt. (Fig. 19)
4. Løft sideklaffen og fjem sideutløpskanalen.

6-2 Tilbakestilling for sideutslippsklipping

Kun mens motoren og skjareverket star

stille!

1. Løft bakdekselet og fjern gressoppssamleren.
2. Monter komposteringskilen.
3. Løft sideklaffen for sideutløpet. (Fig. 20)
4. Monter sideutløpskanalen for sideutløpet pa støttestiften pa sideklaffen. (Fig. 21)
5. Senk sideklaffen - klaffen ligger pa sideutløpskanalen. (Fig. 22)

6-3 Klipping med gressoppsamleren

Kun'nar motoren er stoppet og skjareverket

stár stille.

For klipping med gressoppssamleren, fjern komposteringskilen og utlopskanalen for sideutlop og monter gressoppssamleren.

1. Fjernig av komposteringskile.

2. Løft bakdekslet og fjern komposteringskilen.

3. Fjerne sideutlpskanalen for sideutlp.

4. Løft sideklaffen og fjern sideutløpskanalen.

5. Sideklaffen stenger utløpsåpningen på huset automatisk ved hjelp av fjærkraft.
   Rengjør sidekaffen og utlpsapningen regelmessig for gressrester og oppsamlet smuss.

6. Monter gressoppsamleren.

7. For à feste: Løft bakdekselet og sett gressoppssamleren på baksiden av gresskipperen.

8. For a fjerne: Grip tak i og loft bakdekslet; fjern gressoppssamleren.

7. DRIFTSINISTRUKSER

7-1 FØR START

Vedlikehold motoren med bensin og olje som angitt i den egne bruksanvisingen som fulgte med gressklipperen.

Les noye gjennom instruksjonene. (Fig. 23, Fig. 24,

Fig. 25, Fig. 26)

Oppbevar drivstoffet i beholdere som er spesielt beregnet til dette formålet.

Etterfyll drivstoff kun utendørs for motoren startes, og ikke røyk mens du fyller eller handterer drivstoff.

Du ma aldri fjerne lokket pa drivstoffanken er folly pa bensin mens motoren er i gang erer motoren er varm. Hvis det soles drivstoff, ma du icike stare motoren, men flytte maskinen bort fra det tilsole omradet for a unnga a skepe en tennkilde fcrbensindampen har forsvunnet.

Sett alle lokkene til drivstofftank og beholder godt paigjen.

innendørs, mens motoren er i gang eller for motoren har fätt avkjolt seg i minst 15 minutesfter drift.

7-2 STARTE MOTOREN OG KOPLE INN BLADET

1. Enheten er utstyrt med en gummihette over enden pa tennpluggen. Pase at metallbøylen pa enden av tennpluggedingen (inne i gummihetten) er festet sikkert over metallspissen pa tennpluggen.
2. Ved kaldstart, drei chokehendelen til posisjonen "Q".

Ved varmstart og drift, drei chokehendelen til posisjonen 空 _ 空 ^ 空 . (Fig. 27)

1. Stå bak maskinen, grip tak i bredsekontrollhandtaket og hold det mot det øvre handtaket som vist i Fig. 28.
2. Grip tak i starthandtaket som vist i Fig. 28, og trekk det raskt opp. Returning det langsomt til snorføringsbolten nar motoren har startet.

Slipp fremsekontrollhandtaket for a stoppe motoren og bladet.

Start motoren forsiktig i samsvar med instruksjonene og med føttnete godt borte fra bladet.

Ikke skrastill gressklipperen mens du starter motoren. Start gressklipperen på et jevnt underlag, fritt for hoyt gress erer hindringer.

Hold hendene og fottene borte fra roterende deler. Ikke start motoren mens du star foran utlopsapninger.

7-3 DRIFTSPROSEDYRER

Hold bremshehandtaket godt fast med begge hender under drift.

Merk: Under drift vil motoren stoppe nár du slipper bremsehandtaket, sik at gresskipperen stopper.

7-4 STOPPE MOTOREN

sekunder etter at motoren er slatt av.

1. Slipp bremsekontrollhandtaket for a stoppe motoren og bladet. (Fig. 29)
2. Kople fra og jorde tennpluggedeningen som angitt i motorens separate bruksanvising for aforhindre at

motoren kan starte ved et uhell mens den er uten tilsyn.

7-5 TILKOPLING FOR AUTOMATISK KJØRING

For PM-4602 S

Grip tak i det handtaket for selvkjøringskontroll, gressklippeni vel kjore forover automatisk i ca. 3,6 km/t (Fig. 30), slipp selvkjøringshandtaket, og gressklippeni vil stoppe kjøringen.

For PM-4602 S3,PM-5102 S3

Posijon "": den tregeste posisjonen; posisjon "": den raskeste posisjonen. (Fig. 31)

Trinnene er som følger:

1. Slipp handtaket for selvkjøringskontroll til gressklipperen/DDke garr fremover.
2. Juster til den onskede hastigheten. (Fig. 31)
3. Grip handtaket for selvkjøringskontroll for à fortsette á klippe. (Fig. 30)

FORSIKTIG: Gressklipperen er utformet for Å

klippe normal hageplen med en maksimal gresshoyde pa 250 mm.

Ikke forsøk Å klippe gjennom uvanlig høyt, vätt eller tørt gress (f.eks. beite) eller hauger med tørl lov. Det kan danne seg rester under gressklipperens deksel aller tilstoppe motorens eksossystem og forårsake brannfare.

7-6 FOR BEST MULIG RESULTAT UNDER KLIPPING

Rens plenen for hagerusk. Forsikre deg om at plenen er fri for steiner, greiner, ledninger erder fremmedlegemener, som kan bl slynget tilfeldig utover av gressklipperen i alle retninger og forarsake alvorlige personskader for brukeren og andreller skader pa eiendom eller gjenstander i omgivelsene. Ikke klipp vatt gress.For effektiv klipping, ikke klipp vatt gress, fordiet har en tendens til a feste seg pa undersiden av dekselet og forhindre at gresset klippes skikkelig. Ikke klipp mer enn 1/3 av gressets lengde.Anbefalt skjarehoyde ved gressklipping er 1/3 av gressets lengde.

Opphakkinghastigheten mä justeres, slik at avklippet kan fordeles jevnt ned i plenen. For saerlig tung klipping i tykt gress kan det vare ndvendig à bruke en av de langsomste hastighetene for à fén ren, godt formet klipping. Nár du klipper hýt gress, kan det hende at du mà klippe plenen i to omganger og senke bladet ytterligere 1/3 av lengden for den andere klippingen og kanskjé klippe i et annet mønster enn det du brukte i den første omgangen. Det er ögsåURT à overlappe klippingen i hvver omgang for áf med eventuelt spredd ákjær som ligger igjen pa plenen. Gressklipperen bør alltid drives med full gass for áf det Beste klippersesultatet og for at maskinen skal kinne gi full klippeeeffekt. Rengjör dekselts underside. Pase at du renjør undersiden av dekselet pa gressklipperen fetter hvr gangs bruk for á unngá at gresset samler seg opp, for dette forhindrer skikkelig kompostering. Klippe blader og løv. Plenen din kan ögså ha godt av at du klipper løvet. Nár du klipper løv,

fremmedlegeme, stopp motoren. Fjern ledningen fra tennpluggen, undersök gressklipperen grundig for eventuelle skader, og reparer skaden før du starter og bruker gressklipperen igjen. Økt vibrasjon i gressklipperen under drift er et tegn på skade. Da@maskinen øyeblinkkelig insipiseres og repareres.

7-7 GRESSOPPSAMLER

Det er en nivaindikator pa gressoppssamleren som viser om den er tom aller full (Fig. 32, Fig. 33):

• Niväindikatoren øker hvis gressoppsmleren ikke er full under klippingen. (Fig. 33)
• Nár dette skjer, synker indikatoren. Stopk klippingen umiddelbart, og tøm og rengjør posen, kontroller at den er ren og sikre at nettingen er ventiliert. (Fig. 32)

VIKTIG

Hvis indicatorapningen er veldig skitten, vil indicatororen\ kke utleses. I sa fall, rengjor indicatorapningen\ umideltbart.

7-8 DEKSEL

Undersiden av dekselet på gressklippenen bør rengjores etter hver gangs bruk fora forhindre at gressrester, lov, skitt er aanen materie kan samle seg opp. Hvis dette farn sample seg opp, vil det fore til rust og korrosjon og kan forhindre skikkelig kompostering. For a rengjore under dekselet, vipp gressklippener over på sider, og skrap undersiden av dekselet rent med et passende verktøy (forsikre deg om at pennpluggedningen er koplet fra).

7-9 INSTRUKSJONER FOR HØYDEJUSTERING

justeringer på gressklipperen uten først Å stoppe motoren og koble fra tennpluggkabelen.

Klipperen er utstyrt med en sentral hovydejusteringshendel med 8 hovydeposisjoner.

Hoyden (bladet til bakken) kan justeres fra 20mm til 75 mm (8 hovydeposisjoner). (Fig. 34)

Laveste justering: 20 mm (posisjon 1), høyeste justering: 75 mm (posisjon 8).

1. Stopgresskipperen og kople fra tennpluggledningen før du endrer gresskipperens skjarehoyde.
2. Den sentrale hovydejusteringshendelen har 8 ulike hovydeposisjoner. (Fig. 34)

For a endre skjaerehoyden, press justeringshendelen mot hjulet og beveg den opp aller ned til onsket hovyde.

8. VEDLIKEHOLDSINSTRUKSJONER

TENNPLUGG

Bruk kun original resveredelstennplugg. For best resultant, skift ut tennpluggen etter hver 100. driftstime.

9. SMØREINSTRUKSJONER

1. Tørk av dekselet med en tørr klut.
2. Sprut vann under dekselet nár gressklipperen er skråstilt, sik at tennpluggen vender opp.

10-1 MOTORENS LUFTFILTER

FORSIKTIG: Ikke la skitt aller stov tilstoppe

luftfilterets skumelement. Motorens luftfilterelement ma vedlikeholdes (rengjores) etter 25 timers normal gressklipping. Skumelementet ma vedlikeholdes regelmessig his vres gresskipperen har vaert brukt under tørre, støvete forhold.

RENGJORELUFTFILTER

1. Fjern skruen. (Fig. 35 for PM-4602 S3 og PM-5102 S3)
2. Fjern sperrekappen. (Fig. 36 for PM-462 og PM-4602 S)
3. Fjern filterdekslet.
4. Vask filterelementet i sapevann. IKKE BRUK BENSIN!
5. La tørrfilterelementet luftørke.
6. Páfor et par draper SAE30-olje på skumfilteret, og press det godt sammen for ä fjerne overflødig olje.
7. Sett filteret pa plass igjen.

MERK: Skift filteret dersom det er slitt, opprevet, skadet aller ikke lar seg rengjøre.

10-2 SKJÆREBLAD

FORSIKTG: Pass pà at du kopler fra og jorder

tennpluggedningen før du arbeider på skjærebladet for ä unngå at motoren starter i vanvare. Beskytt hendene med kraftige hansker eller en klut när du griper tak i skjærebladene. Vipp gressklipperen over pã siden som spesifiert i egen brksanvisning for motoren. Fjern sekskantskruen og skiven som holder bladet og bladadapteren til motorens veivaksel. Fjern bladet og adapteren fra veivakselen.

ADVARSEL:Inspiser bladapteren

regelmessig for sprekker, spesielt hvis du treffer et fremmedlegeme. Skift ut hvis nadvendig.

For best resultant bør bladet vær skarpt. Bladet kan skjerpes pa nytv ved at du fjerner det og enten sliper uller filer skjæereeggen sá nært den originale eggen som mulig. Det er uhyre viktig at hver skjæeregg slips like mye for áhindre at bladet blir ubalansert. Urikting bladbalanse férter til overdren vibrasjon, som kan forårsake skade pa motoren og gressklipperen. Pass godt pa at du balanserer bladet etter sliping. Bladet kan testes for balanse ved ábalsere det pa en skrutrekker med rundt skaat. Fjern metall fra den tungse sider, til det balanserer jevtnt.

(Fig. 37)

För bladet og bladapteren monteres igjen på maskinen, smör motorens veivaksel og bladaptererens innvendige flater med enlett olje. Monter bladapteren på veivakselen. Se Fig. 37. Plasser bladet med delenummeret vendt bort fra adaptereren. Innrett skiven over bladet, og sett inn sekskantskruen. Stram sekskantskruen til det tiltrekningsmomentet som er opplistet nedenfor.

10-3 TILTREKKINGSMOMENT FOR MONTERING AV BLAD

Senter bolt 40Nm - 50Nm , for a sorge for sikker drift av enheten. Alle muttere og bolter ma kontrolleres regelmessig for korrekt stramming.

Etter lengre tids bruk, særlig i betengelser med mye sand, blir bladet slitt og mister litt av sin opprinnelige form.

Skjaeringen blir mindre effektiv, og bladet bør skiftes. Bruk kun et nytt blad av godkjent fabrikat ved utskiftning.

Produsenten overtar intet ansvar for mulige skader som skyldes forhold som ubalansert blad.

Nár du skifter bladet, má du kun bruke original type, merket på bladet (DOLMAR 263001451 for PM-462/

PM-4602 S/PM-4602 S3, DOLMAR 263002552 for

Les motorens egen bruksanvisning for instruksjoner om vedlikehold av motoren.

Etterfyll motorolje som angitt i motorens egne
bruksanvising som fulgte med gressklipperen din. Les og
følg instruktjone nøye.

Vedlikehold luftfilteret under normale betingelser ifolge motorens braksanvisning.

Rengjør det etter et par timers drift ved ekstremt støve de betegelser. Darlig motorytelse og overoppylling er som regel et tegn pa at luftfilteret br vedlikeholdes.

Les i motorens egen bruksanvising som fulgte med maskinen angaende vedlikehold av luftfilteret.

Tennpluggen bør rengjores og øpningen tilbakerstilles en gang i sesongen. Det anbefales a skiffe tennplugg ved innledningen til haver klippesesong. Se etter i motorens bruksanvisning for spesifikasjoner om korrekt pluggtype og øpning.

Rengjør motoren regelmessig med en klut er boøreste. Hold kjolesystemet (området rundt viftehuset) rent for à tillate skikkeigi luftsfirkulasjon, som er avgjørende for

motorens ytelse og levetid. Pase at du fjerner alt gress, skitt og sotavleiringer fra lyddemperområdet.

11. OPPBEVARINGSINSTRUKSJONER (UTENOM SESONG)

Folgende tiltak bo r iverkettes for a klargjore gressklipperen for oppbevaring.

1. Tøm tanken etter sesongens siste gangs klipping.
   a) Tøm bensintanken med en sugepumpe.

FORSIKTIG: Ikke tapp ut bensinen i lukket rom, i

nærhen av ápen ild osv. Ikke røyk! Bensingasser kan forársake eksplosjon eller brann.

b) Start motoren og la den kjore til den har brukt opp all gjenværende bensin og stopper.
c) Ta ut pennpluggen. Bruk en oljekanne for a fylle ca. 20 ml olje i forbrenningskammeret. Aktiver starteren for a fordele oljen jevnt i forbrenningskammeret. Sett pennpluggen inn igjen.
2. Rengjør og smør gressklipperen grundig som beskrevet over under "SMØREINSTRUKSJONER".
3. Smør skjæverketlettfora unngkorrosjon.
4. Oppbevar gressklipperen på et短时间内, rent og frostbeskyttet sted, utenforrekkevidde av ikke- autoriserte personer.

FORSIKTIG: Motoren mä vare fullstendig avkjølt

fgrgressklipperensettestiloppbevaring.

MERK:

• Ved oppbevaring av alle typer el-utstyr i uventilerte eller materielle lagringsskur,
• mā det tas hensyn for ā rustbeskytte utstyret. Pāfər et tynt lag med silikon uller en lett olje pa utstyret, særlig pa kabler og alle bevegelige deler.
  Vær forsiktig sá du ikke legger kablene i klem uller knekker dem.
• Hvis startsnoren koples fra snorkøringen på handtaket, má du kople fra og jorde tennpluggledningen, trykke ned bladkontrollhandtaket og trekke startsnoren langsomt ut av motoren. For startsnoren inn i snorkøringsbolten på handtaket.

Transport

PROBLEM	MULIG ARSAK	AVHJELPENDE TILTAK
Motoren starter不解.	Gasshändtaket er ikke i korrekt posisjon for de rådende forholdene.	Flytt gasshändtaket til korrekt posisjon.
	Drivstoffanken er tom.	Fyll tanken med drivstoff: Se MOTORENS BRUKSANVISNING.
	Lufffilterelementet er skrittent.	Rengjør lufffilterelementet: Se MOTORENS BRUKSANVISNING.
	Tennplugg Iøs.	Stram tennpluggen til 25-30 Nm.
	Tennpluggledningen Iøs eller ikke koplet til pluggen.	Kople tennpluggledningen på tennpluggen.
	Tennpluggåpningen feil.	Still inn öpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt öpning: Se MOTORENS BRUKSANVISNING.
	Forgasseren er overfyll av drivstoff.	Fjern lufffilterelementet og trekk i startsnoren—hele tiden til forgassenen tommeter seg, og monter lufffilterelementet igjen.
	Feil i tenningsmodul.	Kontakt serviceverksted.
Motoren vanskelig Å对不起 ellter taper kraft.	Skitt, vann eller gammelt drivstoff i tanken.	Tapp ut tanken og renjør den. Fyll tanken med rent, nytt drivstoff.
	Ventilasjonshulleit i drivstofftanklokket er tilstoppet.	Rengjør erller skift ut likket på drivstoffkanen.
	Luftfilterelementet er skrittent.	Rengjør luftfilterelementet.
Motoren:gå uregelmessig.	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt öpning: Se MOTORENS BRUKSANVISNING.
	Tennpluggåpningen feil.	Still inn öpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Luftfilterelementet er skrittent.	Rengjør lufffilterelementet: Se MOTORENS BRUKSANVISNING.
Ujevn tomgang.	Luftfilterelementet er skrittent.	Rengjør lufffilterelementet: Se MOTORENS BRUKSANVISNING.
	Luftlefåpninger i motordekselet er blokkert.	Fjern smuss fra öpningene.
	Kjøleribbene og luftinnløpet under motorens viftehus er blokkert.	Fjern skitt fra kjøleribbene og luftinnløpene.
Motoren hopper over takt ved høy hastighet.	Apningen mellom elektrodene på tennpluggen er for stor.	Still inn öpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
Motoren overopphetes.	Kjøleluftstrømmen blokkert.	Fjern all smuss fra öpningene i deksel, viftehus, luftinnløp.
	Ikke korrekt tennplugg.	For PM-462/PM-4602 S: Monter RJ19LMC-tennpigg og kjøleribber på motoren. For PM-4602 S3/PM-5102 S3: Monter QC12YC-tennpigg og kjøleribber på motoren.
Gressklipperen vibrator unnormal.	Skjæeverket er Iøst.	Stram bladet.
	Skjæeverket er ikke i balanse.	Balanser bladet.

13. MILJØET

Undertegnede, Tamiro Kishima og Rainer Bergfeld, med fullmakt fra Dolmar GmbH, erklærer at DOLMAR-maskinen(e):

Maskinbetegnelse: Bensindrevet gresskipper

Modellr./type: PM-462, PM-4602 S, PM-4602 S3, PM-5102 S3

Spesifikasjoner: Se "4. TEKNISKE DATA" er av sérieproduksjon og

Og er produsert i henhold til følgende standarder eller

standardiserte dokumente:

EN 836, EN ISO 14982

Den tekniske dokumentasjonen er lagret hos:

Dolmar GmbH,

Samsvarsvurderingen som er pakrevet i henhold til

direktiv 2000/14/EF ble utfør i samsvar med Vedlegg VI.

Teknisk kontrollorgan:

Identifikasjonsummer: 0036

Modell:PM-462,PM-4602 S

Malt lydeffektniv: 94,2 dB (A)

Garantert lydeffektniva: 96 dB (A)

Modell:PM-4602 S3

Malt lydeffektniv: 94,3 dB (A)

Garantert lydeffektniva: 96 dB (A)

Modell: PM-5102 S3

Malt lydeffektniv: 95,9 dB (A)

Garantert lydeffektniva: 98 dB (A)

1. 1. 2012

Tamiro Kishima
