INSTRUKCJA OBSŁUGI PM4602SC DOLMAR

5. Nuleiskite šoninę sklendę – sklendę guli ant šoninio

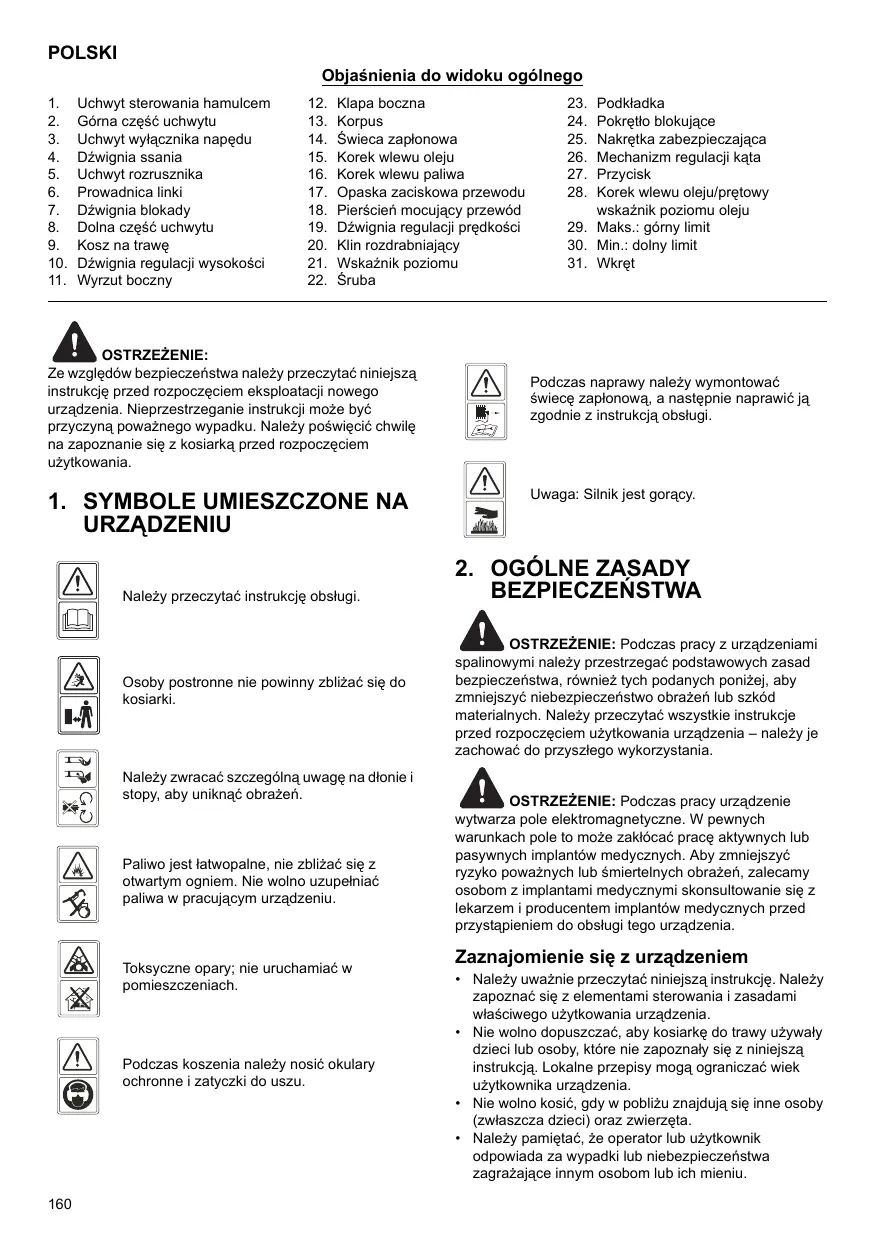

POLSKI Objaśnienia do widoku ogólnego

Uchwyt sterowania hamulcem Górna część uchwytu Uchwyt wyłącznika napędu Dźwignia ssania Uchwyt rozrusznika Prowadnica linki Dźwignia blokady Dolna część uchwytu Kosz na trawę Dźwignia regulacji wysokości Wyrzut boczny

Klapa boczna Korpus Świeca zapłonowa Korek wlewu oleju Korek wlewu paliwa Opaska zaciskowa przewodu Pierścień mocujący przewód Dźwignia regulacji prędkości Klin rozdrabniający Wskaźnik poziomu Śruba OSTRZEŻENIE: Ze względów bezpieczeństwa należy przeczytać niniejszą instrukcję przed rozpoczęciem eksploatacji nowego urządzenia. Nieprzestrzeganie instrukcji może być przyczyną poważnego wypadku. Należy poświęcić chwilę na zapoznanie się z kosiarką przed rozpoczęciem użytkowania.

1. SYMBOLE UMIESZCZONE NA

URZĄDZENIU Należy przeczytać instrukcję obsługi. Osoby postronne nie powinny zbliżać się do kosiarki. Należy zwracać szczególną uwagę na dłonie i stopy, aby uniknąć obrażeń. Paliwo jest łatwopalne, nie zbliżać się z otwartym ogniem. Nie wolno uzupełniać paliwa w pracującym urządzeniu. Toksyczne opary; nie uruchamiać w pomieszczeniach. Podczas koszenia należy nosić okulary ochronne i zatyczki do uszu.

Podkładka Pokrętło blokujące Nakrętka zabezpieczająca Mechanizm regulacji kąta Przycisk Korek wlewu oleju/prętowy wskaźnik poziomu oleju

30. Min.: dolny limit

Podczas naprawy należy wymontować świecę zapłonową, a następnie naprawić ją zgodnie z instrukcją obsługi. Uwaga: Silnik jest gorący.

BEZPIECZEŃSTWA OSTRZEŻENIE: Podczas pracy z urządzeniami spalinowymi należy przestrzegać podstawowych zasad bezpieczeństwa, również tych podanych poniżej, aby zmniejszyć niebezpieczeństwo obrażeń lub szkód materialnych. Należy przeczytać wszystkie instrukcje przed rozpoczęciem użytkowania urządzenia – należy je zachować do przyszłego wykorzystania. OSTRZEŻENIE: Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych warunkach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Aby zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, zalecamy osobom z implantami medycznymi skonsultowanie się z lekarzem i producentem implantów medycznych przed przystąpieniem do obsługi tego urządzenia. Zaznajomienie się z urządzeniem

• Należy uważnie przeczytać niniejszą instrukcję. Należy zapoznać się z elementami sterowania i zasadami właściwego użytkowania urządzenia.
• Nie wolno dopuszczać, aby kosiarkę do trawy używały dzieci lub osoby, które nie zapoznały się z niniejszą instrukcją. Lokalne przepisy mogą ograniczać wiek użytkownika urządzenia.
• Nie wolno kosić, gdy w pobliżu znajdują się inne osoby (zwłaszcza dzieci) oraz zwierzęta.
• Należy pamiętać, że operator lub użytkownik odpowiada za wypadki lub niebezpieczeństwa zagrażające innym osobom lub ich mieniu. Przygotowanie
• Podczas koszenia należy zawsze nosić odpowiednio mocne obuwie i długie spodnie. Nie wolno używać urządzenia, nie mając na stopach obuwia lub nosząc otwarte sandały.
• Należy dokładnie sprawdzić obszar, na którym ma być użytkowana kosiarka i usunąć wszystkie przedmioty, które mogą zostać wyrzucone przez urządzenie.
• OSTRZEŻENIE – benzyna jest bardzo łatwopalna. - należy ją przechowywać w pojemnikach przeznaczonych do tego celu; - paliwo można uzupełniać tylko na wolnym powietrzu; nie wolno palić podczas uzupełniania paliwa; - paliwo należy uzupełnić przed uruchomieniem silnika. nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany; - w przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć urządzenie z dala od obszaru pokrytego paliwem oraz zapobiegać powstaniu zapłonu aż do chwili, gdy opary benzyny ulotnią się; - należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są bezpiecznie założone.
• Wymienić wadliwe tłumiki.
• Przed rozpoczęciem użytkowania należy sprawdzić urządzenie, aby upewnić się, że noże, śruby mocujące noże oraz układ tnący nie są zużyte lub uszkodzone. W przypadku zużycia lub uszkodzenia noży lub śrub mocujących należy wymienić cały zestaw, aby układ tnący był odpowiednio wyważony. Praca
• Nie wolno użytkować silnika w zamkniętym pomieszczeniu, gdzie mogą gromadzić się niebezpieczne opary tlenku węgla.
• Należy kosić tylko przy świetle dziennym lub odpowiednio silnym sztucznym oświetleniu.
• W miarę możliwości należy unikać koszenia mokrej trawy.
• Podczas pracy na pochyłościach należy pamiętać, aby pewnie stać na podłożu.
• Podczas koszenia należy chodzić, a nie biegać.
• W przypadku kosiarek kołowych, należy kosić zawsze w poprzek pochyłości, nigdy pod górę lub w dół.
• Należy zachować szczególną ostrożność przy zmianie kierunku na pochyłościach.
• Nie kosić pochyłości o bardzo dużym kącie nachylenia.
• Należy zachować najwyższą ostrożność przy cofaniu lub przyciąganiu kosiarki do trawy do siebie.
• Należy wyłączyć nóż/noże, w przypadku konieczności przechylenia kosiarki do trawy, aby przebyć powierzchnię inną niż trawa oraz na czas przejazdu do i z obszaru, na którym będzie użytkowana.
• Nie użytkować kosiarki do trawy z uszkodzonymi osłonami lub ze zdjętymi zabezpieczeniami, takimi jak wyrzutnik lub kosz na trawę.
• Nie wolno zmieniać ustawień regulatora silnika lub doprowadzać silnik do nadmiernych obrotów.
• Przed uruchomieniem silnika należy odłączyć wszystkie noże oraz sprzęgła napędu.

• Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noża(y).
• Nie wolno przechylać kosiarki do trawy podczas uruchamiania silnika.
• Nie uruchamiać silnika, stojąc przed wyrzutnikiem.
• Nie zbliżać dłoni ani stóp do części obrotowych. Nigdy nie należy stawać przed otworem wyrzutnika.
• Nie podnosić ani nie przenosić kosiarki do trawy, gdy silnik pracuje.
• W następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszystkie części ruchome przestały się poruszać; jeśli urządzenie jest wyposażone w kluczyk zapłonu, należy go wyjąć: - przed usuwaniem trawy blokującej nóż lub odblokowaniem wyrzutnika; - przed sprawdzaniem, czyszczeniem lub pracą przy kosiarce do trawy; - po uderzeniu o przeszkodę. Należy sprawdzić, czy kosiarka do trawy nie jest uszkodzona i dokonać ewentualnej naprawy przed ponownym uruchomieniem i użytkowaniem kosiarki do trawy; - jeśli kosiarka do trawy zaczyna wibrować w nietypowy sposób (należy natychmiast sprawdzić przyczynę).
• W następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszystkie części ruchome przestały się poruszać; jeśli urządzenie jest wyposażone w kluczyk zapłonu, należy go wyjąć: - zawsze, gdy jest pozostawiana bez nadzoru; - przed uzupełnieniem paliwa.
• Należy zmniejszyć otwarcie przepustnicy podczas wyłączania silnika; jeśli silnik jest wyposażony w zawór odcinający, należy odciąć dopływ paliwa po zakończeniu pracy. Konserwacja i przechowywanie
• Należy sprawdzić, czy wszystkie nakrętki, śruby i wkręty są dokręcone, co pozwoli utrzymać urządzenie w odpowiednim stanie technicznym.
• Nie przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opary paliwa mogą dotrzeć do iskry lub otwartego płomienia.
• Przed odniesieniem urządzenia do pomieszczenia w celu jego przechowywania należy poczekać, aż silnik ostygnie.
• Aby zmniejszyć zagrożenie pożarowe, należy zwracać uwagę, aby silnik, tłumik, przedział akumulatora oraz obszar przechowywania paliwa nie były pokryte trawą, liśćmi lub nadmierną ilością smaru.
• Należy często sprawdzać kosz na trawę pod kątem zużycia lub uszkodzenia.
• Ze względów bezpieczeństwa należy wymieniać zużyte lub uszkodzone części.
• W przypadku konieczności opróżnienia zbiornik paliwa, należy czynność tę wykonać na wolnym powietrzu. OSTRZEŻENIE: Nie dotykać obracającego się noża.

Rys. 3, Rys. 4) OSTRZEŻENIE: Paliwo należy uzupełniać w przewiewnym miejscu przy wyłączonym silniku. Zestaw obejmuje: A: Klucz do świec zapłonowych

Model Typ silnika PM-462 PM-4602 S PM-4602 S3 PM-5102 S3 Seria B&S 675EX, ReadyStart Seria B&S 675EX, ReadyStart Seria B&S 750EX, ReadyStart Seria B&S 750EX, ReadyStart Własny napęd Pojemność skokowa silnika Szerokość noża Prędkość obrotowa Nie Tak Tak Tak 190 cm3 190 cm3 161 cm3 161 cm3 460 mm 460 mm 460 mm 510 mm 2 800 obr/min 2 800 obr/min 2 800 obr/min 2 800 obr/min Pojemność zbiornika paliwa 1,0 l 1,0 l 1,0 l 1,0 l Pojemność zbiornika oleju 0,6 l 0,6 l 0,6 l 0,6 l Pojemność kosza na trawę Masa netto Regulacja wysokości 60 l 60 l 60 l 65 l 31,5 kg 34 kg 35 kg 38 kg 20-75 mm, 8-stopniowa 20-75 mm, 8-stopniowa 20-75 mm, 8-stopniowa 20-75 mm, 8-stopniowa Gwarantowany poziom ciśnienia akustycznego na stanowisku operatora (zgodnie z EN ISO 3744, EN ISO 4871) Zmierzony poziom mocy akustycznej Gwarantowany poziom mocy akustycznej (zgodnie z 2000/14/WE) Drgania (zgodnie z EN ISO 20643) PM-462 PM-4602 S PM-4602 S3 PM-5102 S3 83,5 dB (A) (K=3 dB (A)) 83,5 dB (A) (K=3 dB (A)) 83,9 dB (A) (K=3 dB (A)) 85,7 dB (A) (K=3 dB (A)) 94,2 dB (A) K=1,95 dB (A) 94,2 dB (A) K=1,95 dB (A) 94,3 dB (A) K=1,80 dB (A) 95,9 dB (A) K=2,16 dB (A) 96 dB (A) 96 dB (A) 96 dB (A) 98 dB (A)

5-1 MONTAŻ SKŁADANEGO UCHWYTU

1. Przymocować dolną część uchwytu do wspornika

uchwytu za pomocą śruby, podkładki i pokrętła blokującego. (Rys. 5)

2. Podnieść obydwie dźwignie blokady, aby połączyć

górną i dolną część uchwytu. (Rys. 6)

3. Aby zablokować uchwyty w pozycji do pracy, należy

zablokować dźwignię blokady w położeniu zamkniętym. (Rys. 7)

4. Wyregulować napięcie, obracając nakrętkę

zabezpieczającą za pomocą odpowiedniego klucza. (Rys. 8)

5. Umieścić przewód na rurze uchwytu. Przytwierdzić

przewód na środkowym odcinku dolnej części uchwytu przy użyciu opaski zaciskowej przewodu. Upewnić się, że przewód został poprowadzony po zewnętrznej stronie uchwytu. (Rys. 9, Rys. 10) W przeciwnym wypadku przewód może zostać pochwycony podczas otwierania/zamykania tylnej pokrywy.

5-2 USTAWIANIE ODPOWIEDNIEGO

1) Pociągnąć dźwignię blokady w celu jej zwolnienia.

6,58 m/s K=1,5 m/s2 7,12 m/s K=1,5 m/s2 6,53 m/s2 K=1,5 m/s2

2) Obracając górną część uchwytu względem

wyosiowanego mechanizmu regulacji kąta ustawić odpowiedni kąt w zakresie od -15° do 15° (3-stopniowa skala: -15º/0º/15º), jak pokazano na Rys. 11.

3) Aby połączyć dolną i górną część uchwytu, należy

zablokować dźwignię blokady w położeniu zamkniętym.

5-3 MONTAŻ I DEMONTAŻ KOSZA NA

1. Aby zamocować: należy unieść tylną pokrywę i

zaczepić kosz na trawę na tylnej części korpusu kosiarki. (Rys. 12, Rys. 13, Rys. 14)

2. Aby zdjąć: należy chwycić i unieść tylną pokrywę, a

następnie zdjąć kosz na trawę.

5-4 UCHWYT ROZRUSZNIKA

Przesunąć uchwyt rozrusznika od silnika do prowadnicy linki. (Rys. 15)

Nacisnąć od zewnątrz, aby wyczepić dźwignię z zaczepu. Przesunąć dźwignię w przód lub w tył, aby zmienić wysokość. (Rys. 16 oraz patrz punkt 7-9)

Funkcjonalność tych kosiarek do trawy można zmieniać odpowiednio do zastosowania: Z kosiarki do trawy z wyrzutem tylnym na:

1. kosiarkę rozdrabniającą lub

2. kosiarkę z wyrzutem bocznym.

Co to jest rozdrabnianie? Podczas rozdrabniania trawa jest ścinana, a następnie drobno szatkowana i rozsypywana na pasie trawy jako nawóz. Wskazówki dotyczące koszenia z rozdrabnianiem: - Regularnie przycinać maks. o 2 cm trawy, z 6 cm do 4 cm wysokości. - Stosować ostry nóż tnący. - Nie kosić wilgotnej trawy. - Ustawić maksymalną prędkość silnika. - Przesuwać kosiarkę z prędkością roboczą. - Regularnie czyścić klin rozdrabniający, wewnętrzną stronę obudowy oraz ostrze noża. Rozpoczęcie pracy 6-1 Przygotowanie do koszenia za pomocą kosiarki rozdrabniającej OSTRZEŻENIE: Tylko gdy silnik jest wyłączony, a nóż zatrzymany.

1. Unieść tylną pokrywę i wyjąć kosz na trawę.

2. Wcisnąć klin rozdrabniający w korpus. Zablokować

klin rozdrabniający przy użyciu przycisku w wycięciu w korpusie. (Rys. 17, Rys. 18)

3. Ponownie opuścić tylną pokrywę. (Rys. 19)

4. Unieść boczną klapę i wyjąć wyrzutnik.

6-2 Przygotowanie do koszenia z wyrzutem bocznym Tylko, kiedy silnik i nóż zostały zatrzymane! Podnieść tylną pokrywę i wyjąć kosz na trawę. Zamontować klin rozdrabniający. Unieść boczną klapę do wyrzutu bocznego. (Rys. 20) Zamontować wyrzutnik do wyrzutu bocznego na sworzniu bocznej klapy. (Rys. 21)

5. Opuścić boczną klapę – klapa opiera się na

wyrzutniku. (Rys. 22)

6-3 Koszenie z koszem na trawę Tylko gdy silnik jest wyłączony, a układ tnący zatrzymany. Aby kosić z koszem na trawę należy wyjąć klin rozdrabniający i wyrzutnik do wyrzutu bocznego, a następnie zamontować kosz na trawę.

1. Wyjmowanie klina rozdrabniającego.

- Unieść tylną pokrywę i wyjąć klin rozdrabniający.

2. Wyjmowanie wyrzutnika do wyrzutu bocznego.

- Unieść boczną klapę i wyjąć wyrzutnik. - Sprężyna w bocznej klapie automatycznie zamknie otwór wyrzutnika w obudowie. - Należy regularnie czyścić boczną klapę i otwór wyrzutnika z resztek trawy i zabrudzeń.

3. Montaż kosza na trawę.

- Aby zamocować: należy unieść tylną pokrywę i zaczepić kosz na trawę na tylnej części korpusu kosiarki. - Aby zdjąć: chwycić i unieść tylną pokrywę, a następnie zdjąć kosz na trawę.

7. INSTRUKCJE UŻYTKOWANIA

Należy uzupełniać poziom benzyny i oleju w silniku zgodnie z oddzielną instrukcją obsługi silnika dołączoną do kosiarki. Należy uważnie przeczytać tę instrukcję. (Rys. 23, Rys. 24, Rys. 25, Rys. 26) OSTRZEŻENIE: Benzyna jest bardzo łatwopalna. Należy ją przechowywać w pojemnikach przeznaczonych do tego celu. Paliwo można uzupełniać tylko na wolnym powietrzu, przed uruchomieniem silnika; nie wolno palić podczas uzupełniania lub przelewania paliwa. Nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany. W przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć urządzenie z dala od obszaru pokrytego paliwem oraz zapobiegać wystąpieniu zapłonu, aż do chwili, gdy opary benzyny ulotnią się. Należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są prawidłowo zamocowane. Przed przechyleniem lub obróceniem kosiarki do trawy w celu konserwacji noża lub usunięcia oleju należy opróżnić zbiornik paliwa. OSTRZEŻENIE: Nie wolno napełniać zbiornika paliwa w zamkniętych pomieszczeniach, przy pracującym silniku; po pracy należy odczekać, aż silnik ochłodzi się przez co najmniej 15 minut po wyłączeniu.

7-2 ABY URUCHOMIĆ SILNIK I

1. Urządzenie jest wyposażone w gumową fajkę na

końcówce świecy zapłonowej; należy upewnić się, że metalowa pętla na końcu przewodu świecy zapłonowej (wewnątrz fajki) jest prawidłowo przymocowana na metalowym styku świecy zapłonowej.

2. Przy rozruchu silnika zimnego należy przestawić

dźwignię ssania w położenie „ W przypadku uruchamiania rozgrzanego silnika i podczas pracy, należy ustawić dźwignię ssania przepustnicy w położeniu „ ”. (Rys. 27)

3. Stojąc za urządzeniem, należy przytrzymać uchwyt

sterowania hamulcem, opierając go o górną część uchwytu, jak pokazano na Rys. 28.

4. Chwycić uchwyt rozrusznika, jak pokazano na

Rys. 28 i szybko pociągnąć w górę. Po uruchomieniu silnika powoli cofnąć uchwyt rozrusznika do śruby prowadzącej linki.

Zwolnić uchwyt sterowania hamulca, aby zatrzymać silnik i nóż. Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noża. Nie wolno przechylać kosiarki do trawy podczas uruchamiania silnika. Uruchamiać kosiarkę na równym podłożu, pozbawionym wysokiej trawy lub przeszkód. Nie zbliżać rąk i stóp do obracających się części. Nie uruchamiać silnika, stojąc przed otworem wyrzutnika.

7-3 PROCEDURY OBSŁUGOWE

Podczas pracy należy mocno trzymać uchwyt hamulca obiema rękami. Uwaga: Gdy podczas pracy uchwyt hamulca zostanie zwolniony, silnik zatrzyma się, co spowoduje wyłączenie kosiarki do trawy.

7-4 ABY ZATRZYMAĆ SILNIK

UWAGA: Nóż obraca się przez kilka sekund po wyłączeniu silnika.

1. Zwolnić uchwyt sterowania hamulca, aby zatrzymać

silnik i nóż. (Rys. 29)

2. Należy odłączyć i uziemić przewód świecy

zapłonowej, jak to opisano w oddzielnej instrukcji obsługi silnika, aby zapobiec przypadkowemu rozruchowi, gdy urządzenie jest pozostawione bez nadzoru.

7-6 WSKAZÓWKI DOTYCZĄCE

EFEKTYWNEGO KOSZENIA Usunąć wszelkie odpadki z trawnika. Sprawdzić, czy na trawniku nie ma kamieni, gałęzi, drutów lub innych przedmiotów, które mogłyby zostać wyrzucone przez kosiarkę w dowolną stronę i spowodować poważne obrażenia u użytkownika lub innych osób, jak również straty materialne i zniszczenia w otoczeniu. Nie kosić wilgotnej trawy. Aby koszenie było skuteczne, nie można kosić wilgotnej trawy, gdyż przywiera ona do spodniej części korpusu kosiarki, co uniemożliwia prawidłowe rozdrabnianie. Nie ścinać więcej niż 1/3 długości źdźbła. W przypadku koszenia, zaleca się cięcie 1/3 długości źdźbeł trawy. Należy kontrolować prędkość jazdy kosiarki, aby rozdrobniona trawa była równomiernie rozrzucana na trawniku. W przypadku cięcia wyjątkowo gęstej trawy może być konieczne utrzymywanie najniższej prędkości, aby uzyskać prawidłowe cięcie i koszenie. Przy koszeniu wysokiej trawy może być konieczne dwukrotne koszenie trawnika; przy drugim koszeniu należy zmniejszyć wysokość cięcia o kolejną 1/3 długości źdźbeł i ewentualnie zmienić trasę koszenia. Zachodzenie na poprzedni pas przy każdym przejściu pozwala usunąć źdźbła pozostałe po poprzednim przejściu. Podczas koszenia należy całkowicie otworzyć przepustnicę kosiarki, aby uzyskać najlepsze cięcie i aby koszenie było jak najbardziej efektywne. Oczyścić spód korpusu kosiarki. Należy pamiętać, aby czyścić spodnią część korpusu kosiarki po każdym użyciu, aby zapobiec gromadzeniu się trawy, co uniemożliwia prawidłowe rozdrabnianie. Koszenie liści. Pozytywny wpływ na trawnik może mieć również koszenie liści. Przy koszeniu liści należy sprawdzić, czy są one suche i czy nie zalegają zbyt grubą warstwą na trawniku. Nie należy czekać, aż wszystkie liście spadną z drzew, aby je skosić.

W przypadku modelu PM-4602 S Chwycić uchwyt wyłącznika napędu – kosiarka do trawy automatycznie ruszy do przodu z prędkością około 3,6 km/h (Rys. 30). Zwolnić uchwyt wyłącznika napędu – kosiarka do trawy zatrzyma się. W przypadku modelu PM-4602 S3, PM-5102 S3 Kosiarka jest wyposażona w układ regulacji prędkości, który umożliwia 3-stopniową regulację prędkości w zakresie od 3,0 km/h do 4,5 km/h. Pozycja „ ”: najwolniejsza; pozycja „ ”: najszybsza. (Rys. 31) Procedura zmiany prędkości kosiarki:

1. Zwolnić uchwyt wyłącznika napędu, aby zatrzymać

2. Ustawić żądaną prędkość. (Rys. 31)

3. Chwycić uchwyt wyłącznika napędu, aby

kontynuować koszenie. (Rys. 30) UWAGA: Kosiarka jest przeznaczona do koszenia zwykłej trawy ogrodowej o maksymalnej wysokości 250 mm. Nie należy używać jej do koszenia bardzo wysokiej, suchej lub mokrej trawy (np. pastwiska) bądź stert suchych liści. Resztki mogą gromadzić się na korpusie kosiarki lub dotknąć wydechu silnika, stwarzając potencjalne zagrożenie pożarowe.

OSTRZEŻENIE: W przypadku uderzenia w przeszkodę należy zatrzymać silnik. Odłączyć przewód od świecy zapłonowej, dokładnie sprawdzić, czy kosiarka nie jest uszkodzona i naprawić uszkodzenia przed ponownym uruchomieniem i użytkowaniem kosiarki. Nadmierne drgania kosiarki podczas pracy są objawem uszkodzenia. Urządzenie należy natychmiast sprawdzić i naprawić.

Na górze kosza na trawę znajduje się wskaźnik poziomu wskazujący, czy kosz jest napełniony, czy pusty (Rys. 32, Rys. 33): - Wskaźnik poziomu zostanie napełniony powietrzem, jeśli kosz nie jest pełny podczas koszenia. (Rys. 33) - W przypadku całkowitego napełnienia kosza wskaźnik opadnie. W takiej sytuacji należy niezwłocznie przerwać koszenie, a następnie opróżnić kosz, upewniając się, że jest czysty oraz że jego otwory nie są pozapychane. (Rys. 32) WAŻNE Jeżeli miejsce otworu wskaźnika jest bardzo zabrudzone, wskaźnik nie zostanie napełniony powietrzem. W takiej sytuacji należy niezwłocznie oczyścić miejsce otworu wskaźnika. 7-8 KORPUS Spodnia część korpusu kosiarki powinna być czyszczona po każdym użyciu, aby zapobiec gromadzeniu się ściętej trawy, liści, ziemi lub innych zabrudzeń. W przypadku nagromadzenia zanieczyszczeń zwiększa się ryzyko korozji oraz zmniejsza się efektywność rozdrabniania. Korpus można oczyścić po przechyleniu kosiarki, zeskrobując odpowiednim narzędziem (należy sprawdzić, czy przewód świecy zapłonowej jest odłączony).

7-9 REGULACJA WYSOKOŚCI

UWAGA: W żadnym razie nie wolno dokonywać regulacji kosiarki do trawy bez zatrzymania silnika i odłączenia przewodu świecy zapłonowej. UWAGA: Przed zmianą wysokości koszenia należy zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej. Kosiarka jest wyposażona w centralną dźwignię regulacji wysokości, którą można ustawić w 8 położeniach wysokości. Wysokość (noża od podłoża) może być regulowana w zakresie od 20 mm do 75 mm (regulacja 8-stopniowa). (Rys. 34) Ustawienie najniższe: 20 mm, (ustawienie 1); ustawienie najwyższe: 75 mm (ustawienie 8).

1. Przed zmianą wysokości koszenia kosiarki należy

zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej.

2. Centralna dźwignia regulacji wysokości umożliwia

ustawienie 8 różnych wysokości. (Rys. 34) Aby zmienić wysokość cięcia, należy nacisnąć dźwignię regulacji w kierunku do koła i przesunąć ją w górę lub w dół, aby ustawić odpowiednią wysokość.

8. INSTRUKCJA KONSERWACJI

Należy stosować tylko oryginalne świece zapłonowe. Zaleca się wymieniać świecę zapłonową co 100 godzin pracy.

1. KOŁA – przesmarować łożyska kulkowe w każdym

kole co najmniej raz w sezonie, używając lekkiego oleju.

2. SILNIK – wskazówki dotyczące smarowania podane

zostały w instrukcji silnika.

UWAGA: Nie myć silnika przy użyciu węża. Woda może uszkodzić silnik lub zanieczyścić układ paliwowy.

1. Przetrzeć korpus suchą szmatką.

2. Wymyć spodnią część korpusu, przechylając kosiarkę

tak, aby świeca zapłonowa była skierowana w górę.

10-1 FILTR POWIETRZA SILNIKA

UWAGA: Nie wolno dopuścić, aby zabrudzenia lub pył zapchały piankowy wkład filtra powietrza. Wkład filtra powietrza musi być konserwowany (czyszczony) po 25 godzinach normalnego koszenia. Wkład piankowy musi być regularnie konserwowany, jeśli kosiarka jest użytkowana w suchym i zapylonym otoczeniu.

ABY OCZYŚCIĆ FILTR POWIETRZA

1. Odkręcić wkręt. (Rys. 35 w przypadku modelu

PM-4602 S3 i PM-5102 S3)

2. Zdjąć pokrętło blokujące. (Rys. 36 w przypadku

modelu PM-462 i PM-4602 S)

3. Zdjąć pokrywę filtra.

4. Umyć wkład filtra w wodzie z mydłem. NIE UŻYWAĆ

5. Osuszyć wkład filtra powietrzem.

6. Umieścić kilka kropel oleju SAE30 na wkładzie

piankowym filtra i mocno ścisnąć, aby usunąć nadmiar oleju.

7. Ponownie zamontować filtr.

UWAGA: Wymienić filtr, jeśli jest on rozdarty, poszarpany, uszkodzony lub jeśli nie da się go wyczyścić.

UWAGA: Należy pamiętać, aby odłączyć i uziemić przewód świecy zapłonowej przed rozpoczęciem konserwacji noża tnącego, co pozwoli zapobiec przypadkowemu uruchomieniu silnika. Należy chronić dłonie, używając wytrzymałych rękawic lub szmatki do przytrzymania noży tnących. Przechylić kosiarkę, jak to opisano w oddzielnej instrukcji silnika. Odkręcić śrubę z łbem sześciokątnym oraz podkładkę, która mocuje nóż, oraz uchwyt noża na wale korbowym silnika. Zdemontować nóż oraz uchwyt z wału korbowego. OSTRZEŻENIE: Okresowo sprawdzać, czy na uchwycie noża nie widać pęknięć, zwłaszcza po napotkaniu przeszkody. Wymienić w razie potrzeby. Aby koszenie było efektywne, nóż musi być ostry. Nóż można ponownie naostrzyć, demontując go i szlifując lub uzupełniając ubytki, starając się zachować kształt oryginalnego noża. Bardzo ważna kwestia to równomierne szlifowanie każdej krawędzi tnącej, dzięki czemu nóż jest dobrze wyważony. Brak wyważenia może spowodować nadmierne drgania, co z kolei powoduje uszkodzenie silnika i kosiarki. Należy pamiętać, aby starannie wyważyć nóż po ostrzeniu. Wyważenie noża można sprawdzić, kładąc go na wkrętaku o zaokrąglonym pręcie. Należy szlifować cięższy koniec noża, aż do uzyskania zadowalającego wyważenia. (Rys. 37) Przed ponownym zamocowaniem noża i uchwytu noża należy przesmarować lekkim olejem wał korbowy i wewnętrzną powierzchnię uchwytu noża. Zamontować uchwyt noża na wale korbowym. Patrz Rys. 37. Umieścić

nóż tak, aby numer części był skierowany w stronę przeciwną do uchwytu. Wyosiować podkładkę na nożu i wkręcić śrubę z łbem sześciokątnym. Dokręcić śrubę z łbem sześciokątnym momentem dokręcenia podanym poniżej.

10-3 MOMENT DOKRĘCENIA NOŻA

Śrubę środkową należy dokręcić momentem o wartości 40 Nm - 50 Nm w celu zapewnienia bezpiecznej pracy urządzenia. Wszystkie śruby i nakrętki należy okresowo sprawdzać pod kątem prawidłowego dokręcenia. Po długiej eksploatacji, zwłaszcza w otoczeniu o dużym zapyleniu, nóż będzie się częściej zużywał i utraci oryginalny kształt. Spowoduje to pogorszenie funkcji koszenia. Nóż należy wymieniać. Nóż należy wymieniać wyłącznie na oryginalny nóż. Za ewentualne straty spowodowane złym wyważeniem noża producent nie odpowiada. Przy wymianie noża należy stosować części zgodnie z oznaczeniami na poprzednim nożu (DOLMAR 263001451 w przypadku modeli PM-462/PM-4602 S/PM-4602 S3, DOLMAR 263002552 w przypadku modelu PM-5102 S3) (aby zamówić nóż, należy skontaktować się z lokalnym przedstawicielem lub zadzwonić do naszej firmy – patrz okładka). 10-4 SILNIK Konserwacja silnika opisana jest w oddzielnej instrukcji obsługi silnika. Wymiana oleju silnikowego jest opisana w oddzielnej instrukcji obsługi silnika dołączonej do urządzenia. Należy uważnie przeczytać i stosować wszystkie instrukcje. Konserwacja filtra powietrza została opisana w oddzielnej instrukcji obsługi silnika. W przypadku bardzo dużego zapylenia należy czyścić urządzenie co kilka godzin. Słaba moc silnika oraz zalewanie to objawy wskazujące na konieczność konserwacji filtra powietrza. Konserwacja filtra powietrza jest opisana w oddzielnej instrukcji obsługi silnika dołączonej do urządzenia. Należy raz w sezonie oczyścić świecę zapłonową i ustawić wielkość szczeliny. Zaleca się wymianę świecy zapłonowej na początku każdego sezonu koszenia. Należy sprawdzić w instrukcji obsługi silnika, jaki jest właściwy typ świecy oraz wielkość szczeliny. Należy regularnie czyścić silnik przy użyciu szmatki lub szczotki. Należy utrzymywać układ chłodzenia (obszar obudowy dmuchawy) w czystości, aby zapewnić właściwy obieg powietrza, który jest niezbędny do prawidłowego działania silnika oraz zachowania jego żywotności. Należy sprawdzić, czy trawa, ziemia i łatwopalne zanieczyszczenia zostały usunięte z obszaru wokół tłumika.

11. PRZECHOWYWANIE (POZA

SEZONEM) Aby przygotować kosiarkę do trawy do przechowywania, należy wykonać następujące czynności:

1. Po ostatnim koszeniu w sezonie należy opróżnić

zbiornik paliwa. a) Można to zrobić za pomocą pompy ssącej.

UWAGA: Nie spuszczać paliwa w zamkniętych pomieszczeniach, w pobliżu otwartego ognia itp. Zabrania się palenia papierosów! Opary paliwa mogą spowodować wybuch lub pożar. b) Uruchomić silnik i zaczekać, aż zużyje całe pozostałe paliwo i zgaśnie. c) Wyjąć świecę zapłonową. Używając smarowniczki, wlać około 20 ml oleju do komory spalania. Pociągnąć za linkę rozrusznika, aby równomiernie rozprowadzić olej w komorze spalania. Włożyć świecę zapłonową.

2. Dokładnie wyczyścić i nasmarować kosiarkę do trawy

zgodnie z opisem w punkcie „SMAROWANIE”.

3. Lekko nasmarować nóż, aby zapobiec korozji.

4. Przechowywać kosiarkę do trawy w suchym i czystym

pomieszczeniu zabezpieczonym przed mrozem, poza zasięgiem osób nieupoważnionych. UWAGA: Przed odstawieniem kosiarki do trawy w celu jej przechowania należy odczekać, aż silnik całkowicie ostygnie. UWAGA: - W przypadku przechowywania urządzeń w pomieszczeniu bez wentylacji lub w pomieszczeniu gospodarczym: - Należy podjąć kroki, aby zapobiec korozji urządzeń. Należy pokryć części urządzeń, zwłaszcza przewody i wszystkie części ruchome, warstwą lekkiego oleju lub silikonu. - Nie wolno zaginać lub załamywać przewodów. - Jeśli linka rozrusznika odłączy się od prowadnicy linki na uchwycie, należy odłączyć i uziemić przewód świecy zapłonowej, nacisnąć uchwyt ustawienia noża i powoli wyciągnąć linkę rozrusznika z silnika. Przełożyć linkę rozrusznika przez śrubę prowadzącą linki na uchwycie. Transport Wyłączyć silnik. Zachować ostrożność, aby nie zgiąć ani nie uszkodzić noża, przejeżdżając kosiarką do trawy nad przeszkodami.

12. ROZWIĄZYWANIE PROBLEMÓW

PROBLEM Silnik nie uruchamia się. PRAWDOPODOBNA PRZYCZYNA ROZWIĄZANIE Dźwignia ssania przepustnicy w położeniu niewłaściwym dla danych warunków. Przesunąć dźwignię ssania przepustnicy we właściwe położenie. Zbiornik paliwa jest pusty. Napełnić zbiornik paliwem, patrz INSTRUKCJA OBSŁUGI SILNIKA. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Poluzowana świeca zapłonowa. Dokręcić świecę zapłonową momentem o wartości 25-30 Nm. Przewód świecy zapłonowej Założyć przewód świecy zapłonowej na świecę poluzowany lub odłączony od świecy zapłonową. zapłonowej. Szczelina świecy zapłonowej jest nieprawidłowa. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Zamontować nową świecę zapłonową z Świeca zapłonowa jest uszkodzona. prawidłową szczeliną, patrz INSTRUKCJA OBSŁUGI SILNIKA. Trudności z uruchomieniem silnika lub spadki mocy. Gaźnik jest zalany paliwem. Wyjąć wkład filtra powietrza i równomiernym ruchem pociągnąć linkę rozrusznika, aż gaźnik się oczyści, a następnie zamontować wkład filtra powietrza. Wadliwy moduł zapłonu. Skontaktować się z serwisem. Zabrudzenia, woda lub zawiesina w zbiorniku paliwa. Spuścić paliwo i wyczyścić zbiornik. Napełnić zbiornik czystym, świeżym paliwem. Otwór napowietrzający w korku wlewu paliwa jest zablokowany. Oczyścić lub wymienić korek wlewu paliwa. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza. Zamontować nową świecę zapłonową z Świeca zapłonowa jest uszkodzona. prawidłową szczeliną, patrz INSTRUKCJA OBSŁUGI SILNIKA. Silnik pracuje nierówno. Nieprawidłowe obroty jałowe silnika. Silnik dławi się na wysokich obrotach. Szczelina świecy zapłonowej jest nieprawidłowa. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Szczeliny w kryzie silnika są zapchane. Usunąć zabrudzenia ze szczelin. Żeberka i szczeliny pod obudową dmuchawy silnika są zablokowane. Usunąć zabrudzenia z żeberek i szczelin. Szczelina pomiędzy elektrodami świecy zapłonowej jest zbyt mała. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Ograniczony przepływ powietrza. Usunąć zanieczyszczenia ze szczelin, obudowy dmuchawy i otworów. Nieprawidłowa świeca zapłonowa. W przypadku modeli PM-462/PM-4602 S: Zamontować świecę zapłonową RJ19LMC i żeberka chłodzące na silniku. W przypadku modeli PM-4602 S3/PM-5102 S3: Zamontować świecę zapłonową QC12YC i żeberka chłodzące na silniku. Poluzowany zespół tnący. Dokręcić nóż. Zespół tnący jest nieprawidłowo wyważony. Wyważyć nóż. Silnik przegrzewa się. Kosiarka drga w nieprawidłowy sposób.

Jeśli urządzenie wymaga wymiany po długim okresie użytkowania, nie wolno wyrzucać go wraz z odpadami komunalnymi, ale trzeba je zutylizować w sposób przyjazny dla środowiska. Dotyczy tylko krajów europejskich Deklaracja zgodności WE Niżej podpisane, upoważnione osoby, p. Tamiro Kishima i p. Rainer Bergfeld, z upoważnienia Dolmar GmbH, oświadczają, że poniższe urządzenia firmy DOLMAR: Oznaczenie maszyny: Spalinowa kosiarka do trawy Model/typ: PM-462, PM-4602 S, PM-4602 S3, PM-5102 S3 Dane techniczne: Patrz „4. DANE TECHNICZNE” są produkowane seryjnie oraz spełniają wymagania następujących dyrektyw Unii Europejskiej: 2004/108/WE, 2006/42/WE, 2000/14/WE oraz 2005/88/WE i są produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi:

EN 836, EN ISO 14982

Dokumentacja techniczna jest dostępna pod adresem: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg Procedura oceny zgodności wymagana przez Dyrektywę 2000/14/WE została przeprowadzona zgodnie z Załącznikiem VI. Jednostka notyfikowana: TÜV SÜD Industrie Service GmbH Westendstraße 199, D-80686 München Numer identyfikacyjny: 0036 Model: PM-462, PM-4602 S Zmierzony poziom mocy akustycznej: 94,2 dB (A) Gwarantowany poziom mocy akustycznej: 96 dB (A) Model: PM-4602 S3 Zmierzony poziom mocy akustycznej: 94,3 dB (A) Gwarantowany poziom mocy akustycznej: 96 dB (A) Model: PM-5102 S3 Zmierzony poziom mocy akustycznej: 95,9 dB (A) Gwarantowany poziom mocy akustycznej: 98 dB (A)

Tamiro Kishima Dyrektor Zarządzający
