KÄYTTÖOHJE PM4602SC DOLMAR

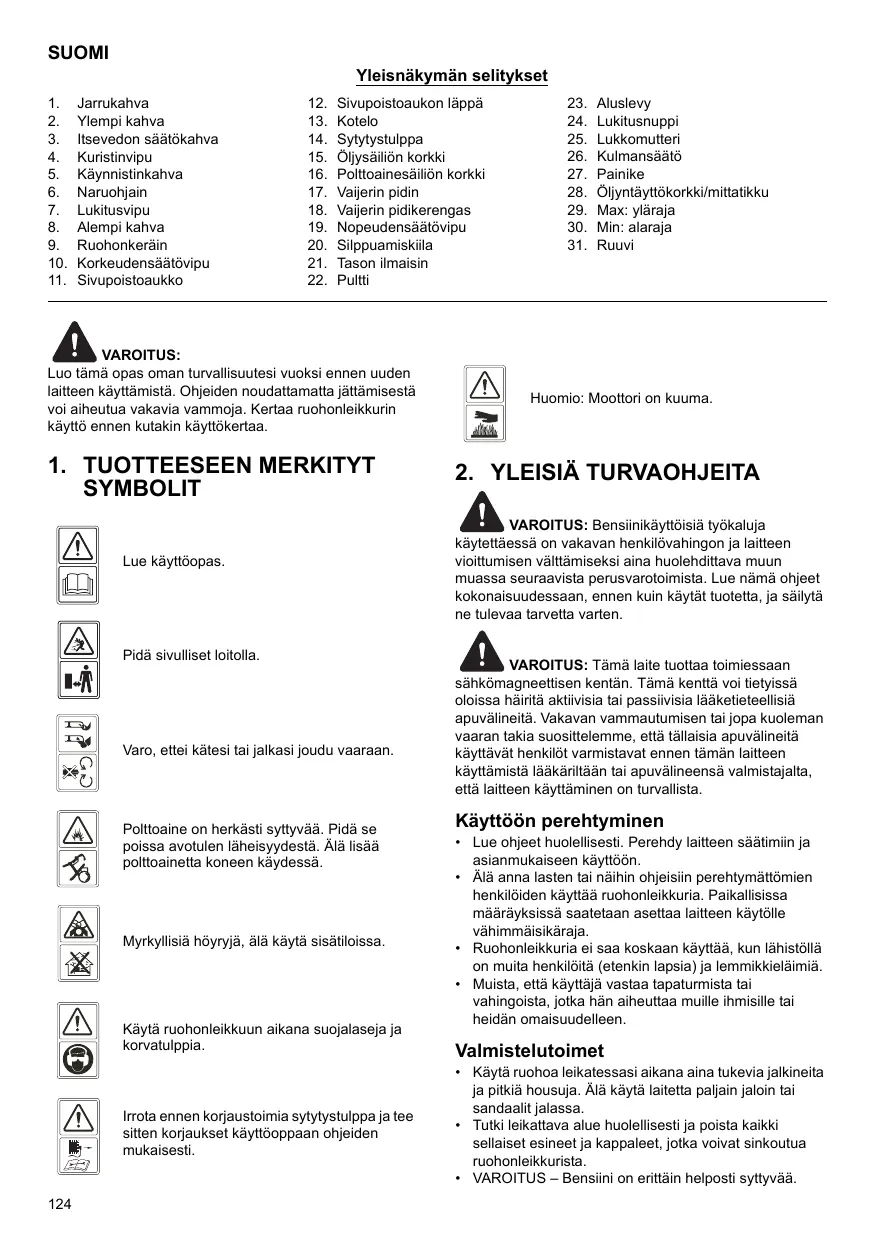

Yleisnakymän solitykset

1. Jarrukahva
2. Ylempi kahva
3. Itsevedon saatokahva
4. Kuristinvipu
5. Kaynnistinkahva
6. Naruohjain
7. Lukitusvipu
8. Alempi kahva
9. Ruohonkerän
10. Korkeudensaatovipu

11. Sivupoistoakko

12. Sivupoistoaukon lappa

13. Kotelo
14. Sytytystulppa
15. Oljysaillion korkki
16. Poltoinesaillion korkki
17. Vaijerin pidin
18. Vaijerin pidikerengas
19. Nopeudensaaatovipu
20. Silppuamiskiila
21. Tason ilmaisin

22. Pultti

23. Aluslevy

24. Lukitusnuppi
25. Lukkomutteri
26. Kulmansaatö
27. Painike
28. Oljntyttokorkki/mittatikku
29. Max: ylaraja
30. Min: alaraja
31. Ruuvi

VAROITUS:

Luo tāmā opas oman turvallisuutes viuoksi ennen uuden laitteen kayttāmista. Ohjeiden noudattamatta jättamisetä voi aiheutua vakavia vammoja. Kertaa ruhonleikkurin kayttö ennen kutakin kayttokerta.

1. TUOTTEESEEN MERKITYT SYMBOLIT

Lue kayttoopa.

Pida sivulliset loitolla.

Varo, ettei katesi tai jalkasi joudu vaaraan.

Poltoaine on herkasti sytyvää. Pida se poissa avotulen lajeisyydesta. Alä lisäa poltoaoinetta koneen käydessa.

Myrkylissia hóryjä, alä käytä sisātiloissa.

Käytä ruohonleikkuun aikana suojalaseja ja korvatulppia.

Irrota ennen korjaustoimia sytytystulppa ja tee sitten korjauket kayttöoppaan ohjeiden mukaisesti.

Huomio: Moottori on kuuma.

VAROITUS:Bensiinikayttoisi tyokaluja

käytettaessā onvakavan henkilövahingon ja laitteen viottumisen välttamiseksi aina huolehiddava muun muassa seuraavista perusvarotoimista. Lue namā ojective kokonaisuudessaan, ennen kuin käytā tuotetta, ja sāilytā ne tulevaararetta varten.

VAROITUS: Tämä laite tuottaa toimiessaan

sähkomagneettisen kentän. Tämä kenttä voi tietyissä oloissa hairitta aktivisia tai passivisia läketeellisä apuvalineita. Vakavan vammautumisen tai jopa kuoleman vaaran takia susittelemme, ettā lallaisia apuvalineita kayttävat henkilövarmistavat ennen tämä laitteen kyyttamista lääkariltaan tai apuvalineensa valmistajalta, etta laitteen kyyttäminen on turvallista.

Käytöön perehtyminen

• Lue ohjeet huolellisesti. Perehdy laitteen saatimiin ja asianmukaiseen kayttoon.
• Alä anna lasten tai näihin ohjeisiin perehtymättömien henkilöden kāyttaa ruohonleikkuria. Paikallisissa märärysksisa saatetaan asettaa laitteen kāytölle vahimmäskäraja.
• Ruohonleikkuria ei saa koskaan käytä, kun lähistöllə on muita henkilöitä (etenkin lapsia) ja lemmikkieläimiä.
• Muista, etta käytäja vastaa tapaturnista tai vahingoista, jokka hän aiheuttaa muille ihmisille tai heidān omaisuudellem.

Valmistelutoimet

• Käytä ruohoa leikatessasi aikana aina tukevia jalkineita ja pitkia housuja. Alä käytä laitetta paljain jaloin tai sandaalit jalassa.
• Tutki leikattava alue huolellisesti ja poista kaiki sellaiset esineet ja kappaleet, jotka voivat sinhoutua ruohonleikkurista.

• VAROITUS - Bensiini on erittäin helposti syttyvä.

• Säilytä poltoaine tarkoitukseen suunnitelluissa astioissa.
  Tankkaa aina ulkoilmassa alaka tupakoi tankkauksen aikana.

• Lisää poltoaine ennen moottorin käynistämista.
  Alä koskaan avaa poltoainesäiliön korkkia tai lisää poltoainetta, kun moottori käy tai on vielä kuuma.
• Jos bensiiniä läikkyy, alä yritä käynistäa moottoria vaan siirr kone pois laikkymisalueelta ja välta sytymislähteiden tuomista sen lähistölle, kunnes bensiinihöryt ovat haɪtuneet.
• Sulje poltoainesäliöden ja -astioiden korkit huolellisesti.

Vaihda vioittuneet aanenvaimentimet.
Tarkista ennen kayttoa silmamaraisesti, etta terat, terien pulti ja leikkuuyskiko eivat ole kuluneet tai vauroituneet. Vaihda kaikk viottuneet tai kuluneet terat ja pulti yydella kertaa.

Käytto

• Alä käytä moottoria suljetussa tilassa, johon voi kertyä vaarallisia hämäkaasauja.
  Leikkaa vain paivänvalossa tai kirkkaassa keinovalossa.
  Välta märän numikon leikkaamista mahdollisuksien mukaan.
• Varmista aina tukeva jalansija, kun leikkaat nurmikkoa rinteessä.
  Kavelve, ala juokse.
  Leikkaa nurmikko rinteessä aina poikittaisuuntaan, alä koskaan ylös ja alas.
• Ole erityisen varovainen vaihtaessasi suuntaa rinteissä.
• Äla leikkaa nurmikkoa liian jyrkissä rinteissä.
• Ole erityisen varovainen käantäessäti tai vetäessäruhonleikkuria itseäsi kohti.
• Pysaytä terä(t),Jos ruohonleikkuria on tarpeen kallistaa ruohottomia alueita yilitettaessä, sekä silloin, kun siirät sitä leikattavalle nurnialueelle ja takaisin.
• Ālia koskaan kāyta ruhonleikkuria, jos suojukset ovat vioittuneet taiJos turvalaitte, kuten kivisojuat ja/tai ruohonkerämet, eivat ole paikallaan.
• Äla muuta moottorin nopeudensäätimen asetuksia tai käytä moottoria ylikierroksilla.
  Vapauta kaikki terat ja käytökytkimet ennen moottorin käynnistysta.
• Kännistä moottori varovaisuuttä noudattaen ja ohjeiden mukaisesti ja pidä jalkasi poissa terien ulottuviita.
• Alä kallista ruhonleikkuria moottoria kaynnistäessä.
• Alä kaynistā moottoria seisoessasi poistokourun edessa.
• Alā pane kāsiāsī tai jalkojasi pyörivien osien alle tai lähelle. Jatä poistoaukko aina esteettömäksi.
• Alà nosta tai kuljeta ruohonleikkuria moottorin kāydessä.

• Pysäytä moottori ja irrota sytytystulpan johto, varmistä, etta kaikkii likkuvat osat ovat tãysin psyahtyneet ja irrota mahdollinen avain seuraavissa tilanteissa:

• ennen tutkeumien selvittämista tai kourun puhdistamista

• ennen ruohonleikkurin tarkastamista, puhdastamista tai kunnossapitoa

• laitteen osuttua vierasesineeseen. Tarkasta ruohonleikkuri vauroioden varalta ja korjaa mahdoliset viat, ennen kuin kaynnistat sen uudelleen

• jos ruhonleikkuri klaa tärista epanormaalisti (tutki heti tärinän syy).

• Pysäytä moottori ja irrota sytytystulpan johto, varmistä, etta kaikkli likkuvat osat ovat tãysin psahtyneet ja irrota mahdollinen avain seuraavissa tilanteissa:

• aina, kun poistut ruohonleikkurin luota

• ennen tankkausta.

Vähenna kaasa muottoria pysäytäessä. Jos moottorissa on sulkuenttili, sulje poltoaineen syöttö, kun lopetat leikkaamisen.

Kunnossapito ja sailytys

• Varmista leikkurin käytöturvallinen kunto tarkistamalla, etta kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni.
• Jos poltoainesaliössä on poltoainetta, alä sāilytä rosuhonleikkuria tilassa, jossa hóytý voivat joutua kosketukseen avotulen tai kipinoiden kanssa.
• Anna moottorin jäahtya, ennen kuin siirät ruhonleikkurin suljettuun varastoon.
  Vahentäaksesi tulipalon vaaraa pidmoottori, aanenvaimennin, akutila ja poltoaineeen sailytysalue puhtaana ruohosta, lehdistä ja ylimäräisesa rasvasta.
• Tarkasta ruohonkerän säännöllisesti kulumisen ja vaurioiden varalta.
  Vaihda kuluneet tai vioittuneet osat turvallisuussyistä.
• Jos polittoinesäiliö on tarpeen tyhjentä, tee seulkona.

VAROITUS: Älä koske pyöriväan terään.

VAROITUS: Tankkaa hyvin tuuletetussa tilassa

moottorin ollessa pysaytetytna.

3. OSIEN KUVAUS (kuva 1, kuva 2, kuva 3, kuva 4)

Mukaan lukien

A: Sytytystulppa-avain

4. TEKNISET TIEDOT

Malli	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Moottorin typpi	B&S 675EX-sarja, ReadyStart	B&S 675EX-sarja, ReadyStart	B&S 750EX-sarja, ReadyStart	B&S 750EX-sarja, ReadyStart
Itsevetävä	Ei	Kyllä	Kyllä	Kyllä
Moottorin tilavuus	190 cm3	190 cm3	161 cm3	161 cm3
Terän leveys	460 mm	460 mm	460 mm	510 mm
Nimellisnopeus	2 800/min	2 800/min	2 800/min	2 800/min
Poltoinesäliön tilavuus	1,0 L	1,0 L	1,0 L	1,0 L
Öljysäliön tilavuus	0,6 L	0,6 L	0,6 L	0,6 L
Ruohonkeräimen tilavuus	60 L	60 L	60 L	65 L
Nettopaino	31,5 kg	34 kg	35 kg	38 kg
Korkeuden säätö	20–75 mm, 8 asentoa	20–75 mm, 8 asentoa	20–75 mm, 8 asentoa	20–75 mm, 8 asentoa

	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Taattu änenpainetaso käytäjän kohdalla (standarden EN ISO 3744, EN ISO 4871 mukaisesti)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Mitattu änitehotaso	94,2 dB (A)	94,2 dB (A)	94,3 dB (A)	95,9 dB (A)
	K=1,95 dB (A)	K=1,95 dB (A)	K=1,80 dB (A)	K=2,16 dB (A)
Taattu änitehotaso (direktiivin 2000/14/EY mukaisesti)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Tärinä (standarden EN ISO 20643 mukaisesti)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. KOKOAMINEN

5-1 TAITTUVAN KAHVAN KIINNITTÄMINEN

1. Kiinittä alempi käsikahva kahvan kiinnikkeseen pultilla, aluslevylla ja lukitusnupilla. (kuva 5)
2. Nosta lukitusvipuja ja kiinnitta ylempi ja alempi kahva toisiinsa. (kuva 6)
3. Kiinnitä kahvat käyttoasentoon painamalla lukitusvivut lukitusasentoon. (kuva 7)
4. Sääda kireys kiertämällä lukkomutteria sopivalla mutteriavaimella. (kuva 8)
5. Aseta kaapeli kahvan varren pääle. Kiinnitä se alemman kahvan keskikohdan ympärille vajerin pitimellä siten, että vajeri tuleh kahvan ulkovisvulle. (kuva 9, kuva 10) Muussa tapauksessa vajeri voj joutua puristuksiin takakantta avattaessa/suljettaessa.

5-2 SÄTÄMINEN SOPIVAAN KULMAAN

1) Vedä lukitusvipu avasasentoon.
2) Kierra ylempaä kahvaa kulmansaatomekanismilla haluamaasi kulmaan (-15° ... 15°, colme asentoa: -15°/0°/15°) kuvassa 11 esitetylä tavalla.
3) Kytke alempi ja ylempi kahva toisiinsa painamalla lukitusvipu suljettuun asentoon.

5-3 RUOHONKERÄIMEN ASENTAMINEN JA IRROTTAMINEN

1. Kiinnitys: Nosta takakantta ja kiinittä ruhonkeräin leikkurin taakse. (kuva 12, kuva 13, kuva 14)

2. Irrotus: Tartu takakanteen, nosta se ylos ja irrota sitten ruhonkeräin.

5-4 KÄYNNISTINKAHVA

Siirra kaynnistinkahva moottorista naruohjaimeen. (kuva 15)

5-5 LEIKKAUSKORKEUS

Paina vipu irta satalovesta. Saadkarkeutta siirtamalla vipua eteen-tai taaksepain. (kuva 16, katso myos kohta 7-9)

6. TOIMINTA

Nämä ruohonleikkurit voi saatäa toimimaan halutulla tavalla:

takeraimella varustetusta ruoholeikkurista

1. silppuavaksi ruohonleikkuriki tai
2. sivulle poistavaksi ruoholeikuriki.

Mita silppuamen tarkoittaa?

Silppuaminen tai bioleikkuu tarkoittaa, etta leikattu ruho hienonetaan silpuksi, joka palautetaan takaisin nurmikolle luonnonmukaiseksi ravinteekski.

Vihjeita silppuamiseen:

Lyhennurmikkoa enintaan 2 cm (6 cm:n korkuisesta 4cm:n korkuisaksij).
Käytä terävää leikkuuteraa.
- Ää leikkaa markaa nurmikkoa.
- Käytä moottorin suurinta käyninopeutta.
- Etene normalaillia tyoskentelynopeudella.
- Puhdista silppuamiskila, kotelon sisäpuoli ja leikkuutera säännöllisin valiajoin.

Käytön aloittaminen

6-1 Leikkurin säätäminen silppuavaksi

VAROITUS: Moottorin pitä olla sammutettuna ja

leikkuuterän pysahtyneena.

1. Nosta takakansi ja irrota ruohonkerän.
2. Työnnä silppuamiskiila koteloon. Lukitse silppuamiskiila painikkeella kotellossa olevaan aukkoon. (kuva 17, kuva 18)
3. Laske takakansi uudelleen alas. (kuva 19)
4. Nosta sivupoistoaukon lappä ja irrota sivupoistoaukon ohjain.

6-2 Saataminen sivulta poistavaksi leikkuriki

Moottorin ja leikkuuterän pitää olla

pysahtnyt!

1. Nosta takakansi ja irrota ruohonkeräin.
2. Kiinnita silppuamiskila.
3. Nosta sivupoistoaukon lappa. (kuva 20)
4. Kiinnitä sivuipoisto-ohjain sivuipoistoaukon lappässä olevaan kiinnitystappiin. (kuva 21)
5. Laske sivupoistoaukon lappä alas. Lappä on sivupoistoaukon paällä. (kuva 22)

6-3 Leikkaaminen ruohonkeräintä käyttaen

Moottorin pitä olla sammutettuna ja

leikkuuterän pysahtyneena.

Jos haluat leikata ruhoa ruhonkeräntä käyttaen, irrotasilppuamiskila ja sivupoistoakon ohjain ja kiinnitruhonkeräin.

1. Poista silppuamiskiila.

2. Nosta takakansi ja irrota silppuamiskiila.

3. Sivupoistoaukon ohjaimen irrottaminen.

4. Nosta sivupoistoaukon lappä ja irrota sivupoistoaukon ohjain.

5. Jousikuormitteinen sivupoistoakon lappa sulkee poistoakon automaatisesti.

6. Puhdista sivupoistoaukon lappa ja sivupoistoauksoannollisesti ruohjojaamista ja kurasta.

7. Asenna ruohonkerain.

8. Kiinnittäminen: Nosta takakanta ja kiinnitä ruohonkeräin leikkurin taakse.

9. Irrottaminen: Tartu takakanteen, nosta se ylos ja irrota sitten ruhonkerän.

7. KÄYTTO

7-1 ENNEN KÄYNNISTYSTÄ

Lisaa poltoainetta ja oljya ruhonleikkurin mukana toimitettavan erillisen moottoriippaan ohjeiden mukaisesti. Lue ojeet huolellisesti. (kuva 23, kuva 24, kuva 25, kuva 26)

VAROITUS: Bensiini on erittain helposti syttyvää.

Säilytä poltoaine tarkoitukseen suunnitelluissa astioissa.
Tankaa aina ulkoilmassa ennen moottorin
kännistämista alaka tupakoi tankkauksen tai
poltoainen käsittelyn aikana.

Ala koskaan avaa poltoainesaioni korkkia tai lisaa poltoainetta, kun moottori kayTai on viela kuuma.

Jos bensiinia laikkyy, aly rytä kaynnistaa moottoria vaan siirr kone poiis laikkymisalueelta ja valta sytymislahteiden tuomista sen lahistolle, kunnes bensiinihöryrt ovat haithtuneet.

Sulje poltoainesalioiden ja -astioiden korkit huolellisesti. Tyhennä poltoainesaliö, ennen kuin kallistat ruhonleikkuria terän huoltoa tai oljynvaihtoa varten.

VAROITUS: Alä koskaan täytä poltoainesäiliöta

sisātiloissa, jos moottori kāy tai ei ole kāytön jälkeen jaähtynyt ainakin 15 minuutin ajan.

7-2 MOOTTORIN KÄYNNISTÄMINEN JA TERÄN KYTKEMINEN TOIMINTAAN

1. Sytytystulpan päässä on kuminen hattu. Varmista, etta sytytystulpan johdon päässä (kumihatun sisällä) oleva metallilenkki on tukevasti kiinni sytytystulpan metallikärjessä.
2. Kännä kuristinvipu asentoon "kylmäa moottoria käynnistettäessä.

Kännä kuristinvipu asentoon "lammennyttmoottoria kaynnistettäessä ja käytön aikana. (kuva 27)

1. Seiso ruohonleikkurin takana, tartu jarrukahvaan ja purista sita ylempää kahvaa vasten kuvassa 28 esitetylla tavalla.
2. Tartu käynnistinkahvaan kuvassa 28 esitetyllā tavalla ja vegā sitā voimakkaasti ylöspain. Palauta se hitaasti naruohjaimeen moottorin käynistytytä.

Vapauta jarrukahva, kun haluat pysaytttaa moottorin ja teran.

Käynnistà moottori varovaisuutta noudattaen ja ohjeiden mukaisesti ja pidä jalkasi poissa terän oluttuvila.

Alä kallista ruohonleikkuria moottoria
käynnistäessä. Käynnistä ruohonleikkuri
tasaisella alustalla, jossa ei ole korkeaa ruhoa
tai muita esteita.

Pida kädet ja jalat loitolla pyorivista osista. Alaseiso poistokourun edessa, kun kaynnistat moottoria.

7-3 LAITTEEN KÄYTTÄMINEN

Purista jarrukahvaa kayton aikana tiukasti molemmin kasin.

Huomautus: Kun jarrukahva vapautetaan kayton aikana, moottori pysahty, mikaplettaa ruohonleikkurin toiminnan.

7-4 MOOTTORIN PYSÄYTTÄMINEN

HUOMIO: Terä jatkaa pyörimistä muutaman

sekunnin ajan moottorin pysayttamisen jälkeen.

1. Vapauta jarrukahva, kun haluat pysayttaa moottorin ja terän. (kuva 29)
2. Irrota ja maadoita sytytystulpan johto erillissä moottorioppaassenuttjen oheiden mukaisesti, jotta ruohonleikkuri ei pääse kaynnistymaaan vahingossa, kun se jätetäan ilman valvontaa.

7-5 AUTOMAATTIAJON LIITÄNTÄ

Malli PM-4602 S

Kun puristat itsevedon saatokahvaa, ruohonleikkuri likkuu eteenpain noin 3,6 km/h. (kuva 30) Ruohonleikkurin like pysahtyy, kun vapautat itsevedon kahvan.

Mallit PM-4602 S3,PM-5102 S3

Ruohonleikkurissa on nopeudensaatjärestelmä, jossa on kolme noeputta valillä 3,0-4,5 km/h.

Asento "": hitain asento, asento "": nopein asento. (kuva 31)

Noudata seuraavia ohjeita:

1. Vapauta itsevedon saatokahva ja odota, etta ruhonleikkuri pysahty.
2. Sääda nopeus haluamaksesi. (kuva 31)
3. Jatka ruohonleikkuuta puristamalla itsevedon sātōkahvaa. (kuva 30)

HUOMIO: Tämruhonleikkuri on suunniteltu

normaalin, korkeintaan 250 mm:n korkuisen nurmikon leikkuuseen.

Alä yritä leikata normalaia pitempää märkää tai kuivaa ruohoa (esim. laidunta) tai kuivia lehtikasoja. Leikkuujäte voi keraantyruohonleikkurin kotelon tai joutua kosketuksiin pakoputken kanssa, josta aiheutuu tulipalovaara.

7-6 OHJEITA RUOHON LEIKKAAMISEEN

Poista irstoroskat nurmikolta. Varmista, etta nurmikolla e i ole kiviä, oksia, johtoja ja muita vierasesineita, jotka voivat vahingossa sinkoutua ruohonleikkurista mihin tahansa suuntaan ja aiheuttaa vakavan henkilö- tai omaisuusvahingon. Åla leikkaa marka nurmikkoa. Jos ruho on marka, se tarttu helposti kotelon alle ja estaa ruohon tehokkaan leikkaamisen. Leikkaa enintaan kolmasosa nurmikon pituustesta. Suositeltu leikkauskorkeus on enintaan kolmasosa ruohon pituustesta. Noopeutta on tarpeen saataa siten, etta silputtu ruho leviä tasaisesti nurmikolle. Jos ruho on hyvin paksua, voi olla tarpeen kaytttaa pienta nopeutta, jotta leikkausjalki on siisti. Pitkää nurmikkoa leikattaessa voi alla tarpeen tehdä kaksi leikkauskierrosta siten, etta jakkimaisellä hierroksella lasketaan terä edelleen 1/3 alemmas ja mahdollisesti kaytetaan toisenlaista leikkauskuviota. Kun kukin kierroksista menee hieman paallekkain edellisen kanssa, nurmikolle mahdollisesti jaanyt leikattu ruoho silppuuntuu siistisi pois. Ruohonleikkuria on aina syyta kaytttaa taydella kaasulla. Tällarvmistetaa hyvä leikkausjalki ja tehokas leikkaaminen. Puhdista kotelon alapuoli. Muista puhistaa leikkuukotelon alapuoli jokaisen käytökkerran jälkeen, jotta

sinne ei kerry ruhoa. Kertynyt ruho estaa tehokkaan silpuamisen. Lehtien silpuaminen Lehtien silpuaminen voi olla hyväksi nurmikolle. Varmista lehtia silputessasi, etta ne ovar kuivia ja etta niitta e ole nurmikolla liian paksuna kerroksena. Aä oda kaikkien lehtien putoamista maahan, ennen kuin aloitat silpuamisen.

VAROITUS: Pysayta moottori,Jos leikkuri osuu sineseen. Irrota sytytystulpan johto, tarkasta leikkuri huolellisesti vaurioiden varalta ja korjaa iset vauriot ennen ruohonleikkurin kaynistamstiien. Huomattava kaytönaikainen tärina on merkka. Ruohonleikkuri on tällöin tarkastettava ja vya viypymatta.

7-7 RUOHONKERÄIN

Ruohonkerämen paallà on tason ilmaisin, joka osoittaa, onko kerän tyhjä vai tāysi (kuva 32, kuva 33):

• Tason ilmaisin nousee leikkaamisen aikana ylos, jos kerain ei ole taynnä. (kuva 33)
• Jos keräin on täynä, ilmaisin laskeutuu alas. Jos niin tapahtuu, lopeta leikkaaminen heti ja tyhjennä keräin. Tarkista, etta keräin on puhdas ja sen verkko ei ole sukkeutunut. (kuva 32)

TÄRKEAA

Jos ilmaisimen aukko on hyvin likainen, ilmaisin ei nouse ylos. Puhdista silsoin ilmaisimen aukko vipyymattt.

7-8 KOTELO

Ruohonleikkurin kotelon alapuoli on syyta puhdistaa jokaisen kaytokerran jalkeen, jotta sinne ei paase kertymaan paakkuuntunutta ruohoa, lehtia, likaa tai muuta leikkuujatetta. Kerynty leikkuujate voi altistaa ruohonleikkurin ruosteelle ja korroosielle sekä estaa tehokaan silppuamisen. Kotelo puhdistetaan kallistamalla ruohonleikkuria ja kaapimalla se sitten puhtaaksi sopivalla valineell (varmista, etta sytytustulpan johto on irrotetu).

7-9 LEIKKAUSKORKEUDEN SÄÄTÖ

HUOMIO: Åla koskaan tee ruhonleikkuriin

minkäänlaisia säätöjä, ennen kuin moottori on pysäytetty ja sytytystulpan johto irrotetu.

HUOMIO: Pysayta maottori ja irrota sytytystulpan

johto, ennen kuin muutat leikkauskorkeutta.

Ruohonleikkurissa on korkeudensaatokahva, jolla voit valita kahdeksan eri leikkauskorkeutta.

Korkeudeksi (teran korkeudeksi maanpinnasta) voi sataa 20-75 mm (8 asentoa). (kuva 34)

Matalin asento on 20 mm (asento 1) ja korkein asento 75 mm (asento 8).

1. Pysäytä moottori ja irrota sytytystulpan johto ennen leikkauskorkeuden muuttamista.
2. Korkeudesaatokahvalla voit valita kahdeksan eri leikkauskorkeutta. (kuva 34)

Muuta leiikkauskorceutta puristamalla saatokahvaa pyoraa kohtja ji siirtamalla kahvaa sitten ylos tai alas haluamaasi leiikkauskorkeuteen.

8. KUNNOSSAPITO

SYTYTYSTULPPA

Käytä vain alkuperäisä vaihtosytystulppia. Sytytystulppa on syyta vaihtaa 100 käytöttunnin valein.

9. VOITELU

HUOMIO: IRROTA SYTYTYSTULPPA ENNEN

HUOLTOA.

1. PYÖRÄT - Voitele jokaisen pyörän kuulalaakerit ohuella öljyllä vähintään kerran kesän aikana.
2. MOOTTORIT - Noudata moottorioppaassa annettuja voiteluohjeita.

10. PUHDISTUS

HUOMIO: Ålä suihkuta moottoria vedellä. Vesi

voi vioittaa moottoria ja polttoainejärestelmäa.

1. Pyyhi kotelo kuivalla kankaalla.
2. Kallista ruohonleikkuria siten, etta sytytystulppa osoittaa yloispain, ja suihkuta vetta kotelon alle.

10-1 MOOTTORIN ILMANPUHDISTIN

HUOMIO: Varmista, ette ika tai poly pää

tukkimaan ilmanpuhdistimen vaahtoelementtiä. Moottorin
ilmanpuhdistin pitaa houltaa (puhdistaa) 25 normaalin
käytötttuttinn jälkeen. Vaahtoelementti pitaa puhdistaa
saannöllisin valiaijoin, jos ruhonleikkuria käytetän
kuivassa ja polyisessä ympäristössa.

ILMANPUHDISTIMEN PUHDISTUS

1. Irrota ruuvi (kuva 35 malleille PM-4602 S3 PM-5102 S3).
2. Irrota lukitusnuppi. (kuva 36 malleille PM-462 ja PM-4602 S)
3. Irrota ilmanpuhdistimen kotelo.
4. Pese suodatinelementti saippuavedellä. ALA KAYTA BENSIINI!
5. Anna suodatinelementin kuivua vapaasti.
6. Tiputa vahtosuodattimeen muutamapisara SAE30- oljya ja purista tiukasti niin, etta ylimaaarainen objy puristuu pais.
7. Asenna suodatin takaisin.

HUOMAUTUS: Vaihda suodatin, jos se on hankautunut, repeytynyt tai vioittunut tai jos sitä ei voi puhistaa.

10-2 LEIKKUUTERÄ

HUOMIO: Irrota ja maadoita sytytystulpan johto

ennen leikkuuterän huoltamista, jotta moottori ei paase käynnistymaan vahingossa. Suojaa katesi tartumalla leikkuuterin tukevin suojakaseinein tai rievulla. Kallista leikkuria erillisessä moottorippaassa annettujen ohjeiden mukaisesti. Irrota kuusiopultti ja alusley, jotka tekvat teran ja teran sovittimen moottorin kampiakselia vasten. Irrota tera ja sovitin kampiakselista.

VAROITUS: Tarkasta terän sovitin saannollisin

vãliajoin ja varsinkin silloin, kun ruohonleikkuri osuui vierasineeseen. Vaihda tarvittaessa.

Teran pitäa olla terävā, jotta leikkuujäkli olisi paras
mahdollinen. Teran voi teroiittaa irrottamalla sen ja
hiomalla tai vilaamalla leikkuusärmaa mahdollisman
tarkoin alkuperäista viistetta seuraten. Leikkuusärmät on
tarkeäa hioa tasaisesti, jotta tera pysy Tasapainossa. Jos
tera jäe patasapainoiseksi, siita aiheutuva tärinä
vahingoittaa lopulta moottoria ja ruohonleikkuria. Varmista
teran tasapaino huolelliseti feroittamisen jälkeen.
Tasapainon voi tarkistaa asettamalla teran pyoreavartisen
ruuvitaltan paallee. Hio metallia pois painavasta paastä,
kunnes tera on tasapainossa. (Kuva 37)
Voitele moottorin kampiakseli ja terän sovittimen sisäpinta
ohuella öjylä, ennen kuin kiinnätat terän ja terän
sovittimen takaisin paikalleen. Asenna terän sovitin
paikalleen kampiakseliin. Katso kuva 37. Kännä terä
asentoon, jossa osanumero on poispä sovvittimesta.
Sovita aluslevy terän paallee ja pane kuusiopultti
paikalleen. Kirista kuusiopulttta mainittuin tiukkuuteen.

10-3 TERÄN KIRISTYSMOMPENTTI

keskipullti 40-50 Nm laitteen luotettavan ja turvallisen toiminnan takaamiseksi. Kaikkien pulttien ja mutterien kiristys pittaarktaa saannollisin valiaijoin.

Terä kuluu alkuperäisesta muodostaan, kun ruhonleikkuria käytetän pitkaän varsinkin hiekkaisessa ympäristössä. Tällöin leikkuuteho huononee ja tera on syytä vaittaa. Käytä vain hyväksytyn valmistajan varaosaterää. Valmistaja ei vastaa vaärin tasapainotetun terän alheuttamista vauroista.

Tarkista teräa vaihtaessasi eran alkuperäinen typpi, joka on merkitty terään (DOLMAR 263001451 mallissa PM-462/PM-4602 S/PM-4602 S3 ja DOLMAR 263002552 mallissa PM-5102 S3). (Ota teräa tilatessasi yhteyttä paikallseen jalleenmyyjaan tai meihin, katso yhtystiedot kannesta.)

10-4 MOOTTORI

Katso moottorin huoIto-ohjeet erillisetmaoottorioppasta.

Lisaa moottorioliya ruhonleikkurin mukana toimitettavan erillisen muottorioppaan mukaisesti. Lue ojeht huolellisiesti ja toimi niiden mukaisesti.

Huolla ilmanpuhdistin normalioloissa erillisen moottorioppaan ohjeiden mukaisesti.

Puhdista se muutamatan tunnin valein,Jos ymparistossa on runsaasti polya.Moottorin alentuneteho ja vuotaminen onyleansa merkki siita,ettalmanpuhdistin on tarpeen puhdistaa.

Huolla ilmanpuhdistin ruohonleikkurin mukana toimitettavan erillisen moottorioppaan mukaisesti.

Sytytystulppa on syytä puhdistaa ja kärkiväli säätäkerran kessässa. Sytytystulpan valihtaminen on suositeltvaa kesän alussa. Katso sytytystulpan oikea tyyppä järkiväli moottoriippaasta.

Puhdista moottori säännöllisesti kankaalla tai harjalla.

Pida jaahdytsjärestelma (tuulettimen runko) puhtaana, jotta ilma paasee kiertamaan vapaasti. Tama on tarkeaa moottorin tehon ja kayttoian kannalta. Poista ruho, lka ja palavat roskat aanenvaimenten laheisyydesta.

11. SÄILYTYS (TALVIAIKANA)

Toimi seuraavasti, kun viet ruohonleikkurin talvivarastoon.

1. Tyhennä poltoinesäiliö kauden viimeisen leikkuukerran jälkeen.
   a) Tyhjennä poltoainesaïli imupumpulla.

HUOMIO: Äla tyhjennä polttoainesäiliöta

suljetussa tilassa, avotulen lahelljne. Aia tupakoi thyhnyksen sikanai! Bensiinihoyryt voivat aiheuttaa rajahdyksen tai tulipalon.

b) Käynistä moottori ja anna sen käydä, kunnes jäljellä oleva poltoaine on kulunut loppuun ja moottori sammuu.
c) irrota sytytystulppa. Kaada oljykannulla palotilaan noin 20 ml oljya. Pyorita moottoria kaynnistysmoortorilla, jotta oljy leviäa tasaisesti palotilaan. Asenna sytytystulppa takaisin paikalleen.
2. Puhdista ja voitele ruohonleikkuri huolellisesti VOITELU-luvussa kerrotulla tavalla.
3. Voitele leikkuuterä kevysti ruostumisen estamiseksi.
4. Säilytä ruohonleikkuria kuivassa, puhtaassa ja pakkasetta suojatussa paikassa asiattmien henkilöden oluttumottomissa.

HUOMIO: Anna moottorin jäahtya taysin ennen

ruohonleikkurin varastoimista.

HUOMAUTUS:

• Huomioi seuraavat seikat, jos sailytät moottorilla varustetuja laitteia huanosti tuuletetussa varastossa tai vastaavassa.
• Huolehdi asianmukaisesta ruostesuojauksesta. Voitele laite ja erityisesti sen vaijerit ja liikkuvat osat ohuella oljyllä tai silikonilla.
• Varo, etta vajerit eivat taivu taitu.
• Jos käynnistinnaru irtoa kahvan naruohjaimesta, irrota ja maadoita sytytystulpan johto, paina tereansaatokahvasta ja vedä käynnistinnaru hitaasti ulos moottorista. Sovita käynnistinnaru sitten takaisin kahvan naruohjaimeen.

Kuljetus

Sammuta moottori. Varo vahingoitamasta leikkuuterä, kun työttnät ruohonleikkuria esteiden yli.

12. VIANMAÄRITYS

ONGELMA	TODENNAKÖINEN SYY	KORJAUSTOIMI
Moottori ei käynnisty.	Kuristin-kaasuvipu ei ole oikeassa asennossa.	Siirrä kaasuvipu oikeaan asentoon.
	Polttoainesäiliö on tyhjä.	Täytä polttoainesäiliö. Katso lisätietoja moottorin käyttooppaasta.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttooppaasta.
	Sytytystulppa on lösällä.	Kiristä sytytystulppa 25–30 Nm:n tiukkuuteen.
	Sytytystulpan johto on lösällä tai irti tulpasta.	Kiinnitä sytytystulpan johto sytytystulppaan.
	Sytytystulpan kärkiväli on värärä.	Säädä elektrodien kärkivaliki si 0,7–0,8 mm.
	Sytytystulppa on viallinen.	Vailha tilalle uusi sytytystulppa, jonka kärkivali on säädetty oikein. Katso lisätietoja moottorin käyttooppaasta.
	Kaasuttimeen tulee liikaa polttoainetta.	Irrota ilmanpuhdistinelementti ja vedä käynistinnarusta yhtäjaksoisesti, kunnes kaasutin puhistuu, ja pane ilmanpuhdistinelementti sitten takaisin paikalleen.
	Vialinen käynnistyslaite.	Ota yhteyttä huoltoedustajaan.
Moottorin käynistäminen on hankalaa, tai sen teho laskee.	Polttoainesäiliössä on likaa, vettä tai vanhaa polttoainetta.	Tyhjenna polttoaineesta ja puhdista. Täytä polttoainesäiliö puhtaalla ja tuoreella polttoainella.
	Polttoainesäiliö n korkin ilma-aukko tukossa.	Puhdista tai vailha polttoainesäiliö korkki.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti.
Moottorin toiminnassa on häririöità.	Sytytystulppa on viallinen.	Vailha tilalle uusi sytytystulppa, jonka kärkivali on säädetty oikein. Katso lisätietoja moottorin käyttooppaasta.
	Sytytystulpan kärkiväli on värärä.	Säädä elektrodien kärkivaliki si 0,7–0,8 mm.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttooppaasta.
Moottorin tyhjäkänty on heikkoa.	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttooppaasta.
	Moottorikotelon ilma-aukot ovat sukkeutuneet.	Poista lika ukoista.
	Moottorin tuulettimen rungon jähdytsrivat ja ilmakanavat ovat sukkeutuneet.	Poista lika jähdytsrivvoista ja ilmakanavista.
Moottori alkaa käydä suurela nopeudella.	Sytytystulpan elektrodien kärkivali on liian pieni.	Säädä elektrodien kärkivaliki si 0,7–0,8 mm.
Moottori ylikuumenee.	Jähdytsilman virtaus on estynyt.	Poista mahdollinen lika moottorikotelon ukoista, puhaltimen rungosta ja ilmakanavista.
	Vääränlainen sytytystulppa.	Mallit PM-462/PM-4602 S: Vailda moottoriin RJ19LMC-sytytystulppa ja jähdytsrivat. Mallit PM-4602 S3/PM-5102 S3: Vailda moottoriin QC12YC-sytytystulppa ja jähdytsrivat.
Ruohonleikkuri tärise epānormaalisti.	Leikkaava osa on lösällä.	Kristä terä.
	Leikkaava osa on epātasapainossa.	Tasapainota terä.

13. YMPÄRISTÖNÄKÖKOHDAT

Jos laite on tarpeen havittä pitkän kayttöajan jälkeen, ala laita sitā talousjätteseen vaan havitä se ymparistön kannalta turvallisella tavalla.

Koskee vain Europan maita

EY-vaatimustemmukaisuusvakuutus

Allekirjoittaneet Dolmar GmbH:n valtuutetut edustajat Tamiro Kishima ja Rainer Bergfeld vakuuttavat, etta DOLMAR-koneet:

Laitteen tunnistietedot: Bensiinikayttoinen ruohonleikkuri

Mallinro/tyyppi: PM-462, PM-4602 S, PM-4602 S3,

PM-5102 S3

Tekniset tiedot: Katso luku 4 "TEKNISET TIEDOT" ovat

sarjavalmisteisia ja

tayttavat seuraavien eurooppalaisten direktiivien

vaatimukset:

ja että ne on valmistetu seuraavien standardien tai

standardoitjen asiakirjojen mukaisesti:

EN 836, EN ISO 14982

Tekninen dokumentaatio on arkistoituna osoitteessa:

Dolmar GmbH,

Direktiivissä 2000/14/EY edellytety

vaatimustemmukaisuusarviointi tehtiin liitteen VI

mukaisesti.

Ilmoitetu laitos:

Mitattu aänitehotaso: 94,2 dB (A)

Taattu ainnitehotaso: 96 dB (A)

Malli: PM-4602 S3

Mitattu aänitehotaso: 94,3 dB (A)

Taattu aänitehotaso: 96 dB (A)

Malli:PM-5102 S3

Mitattu aänitehotaso: 95,9 dB (A)

Taattu aänitehotaso: 98 dB (A)

30.11.2012

Tamiro Kishima

Toimitusjohtaja

Rainer Bergfeld

Toimitusjohtaja

Etevaatust: Motor on kuum.

2. PÖHILISED OHUTUSNÖUDED

HOIATUS: Bensiimootoriga seadmeid

HOIATUS: Bensiin on vaga tuleohtlik.

muutmist seisma ja uhendage sutekuunla juhe lahti.

2000/14/Eü ja 2005/88/Eü

Ning on toodetud vastavalt jargmistele standarditele voi
