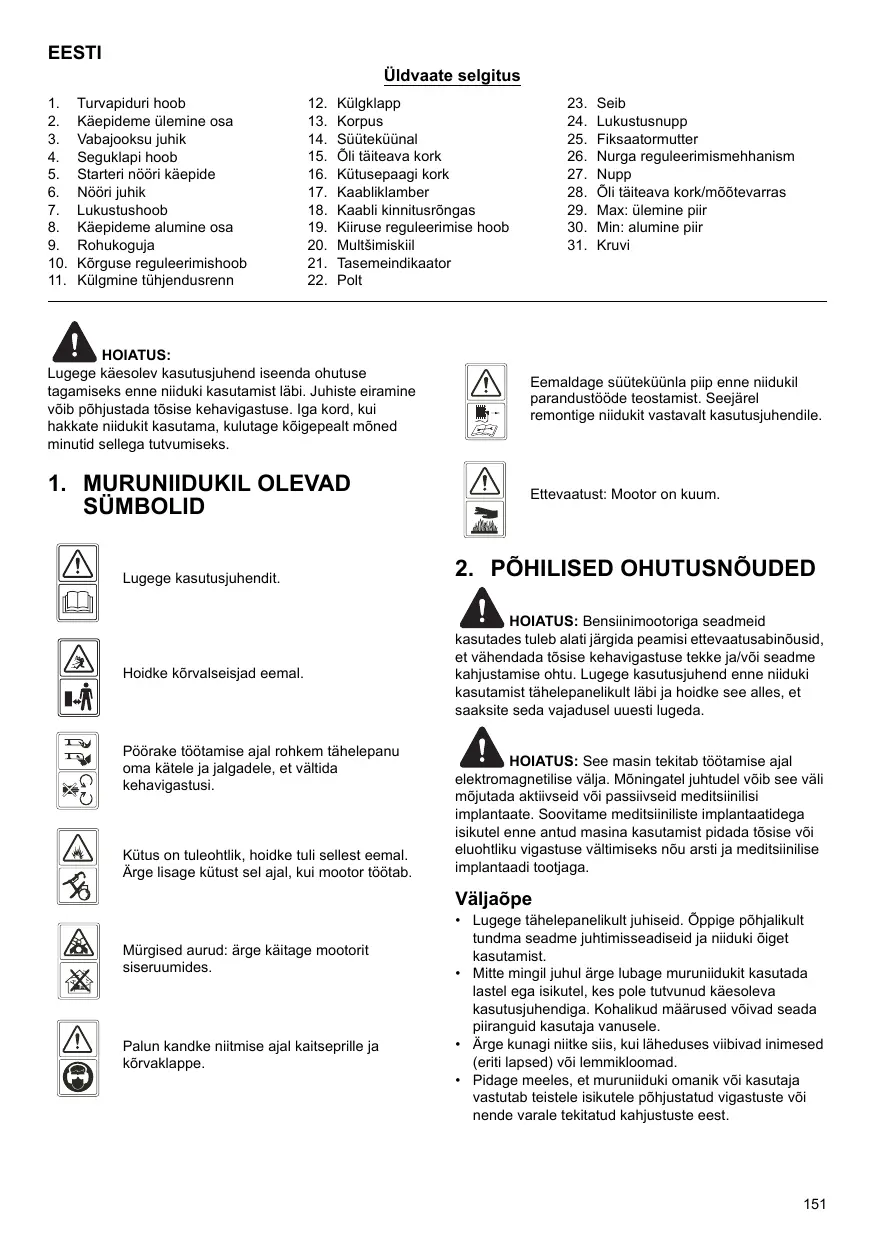

KASUTUSJUHEND PM4602SC DOLMAR

1. Turvapiduri hoob
2. Käepideme ülemine osa
3. Vabajooksu juhik
4. Seguklapi hoob
5. Starteri noori kaepide
6. Noori juhik
7. Lukustushoob
8. Käepideme alumine osa
9. Rohukoguja
10. Korguse reguleerimishoob

11. Külgmine tühjendusrenn

12. Külglkapp

13. Korpus
14. Sutekuunal
15. Oli taiteava kork
16. Kutusepaagi kork
17. Kaabliklamber
18. Kaabli kinnitusrongs
19. Kiiruse reguleerimise hoob
20. Multsimiskil
21. Tasemeindikaator

22. Polt

23. Seib

24. Lukustusnupp
25. Fiksaatormutter
26. Nurga reguleerismehanism
27. Nupp
28. Oli tăiteava kork/mõõtevarras
29. Max: ülemine piir
30. Min: alumine piir
31. Kruvi

HOIATUS:

Lugege käesolev kasutusjuhend iseenda ohutuse tagamiseks Anne niuki kasutamist labi. Juhiste eiramine vöib pöhjustada tõsise kehavigastuse. Iga kord, kui hakkate niudkit kasutama, kulutage köigepealt möned minutid Sellega tutvumiseks.

1. MURUNIIDUKIL OLEVAD SÜMBOLID

Lugege kasutusjuhendit.

Hoidke körvalseisjad eemal.

Pöörake toðtamise ajal rohkem tæhelepanu
oma kætele ja jalgadele, et välida
kehavigastusi.

Kütus on tuleohtlik, hoidke tuli sellest eemal.
Arge lisage kutust sel ajal, kui mootor totab.

Mürgised aurud: änge käitage mooterit siseraumides.

Palun kandke niitmise ajal kaitseprille ja körvaklappe.

Eemaldage sutekunla piip enne niudikul
parandustode teostamist. Seejare
remontige niudikut vastavalt kasutusjuhendile.

kasutades tuleb alati järgida peamisi ettevaatusabinösid, et vahendada tõsise kehavigastuse tekke ja/vöi seadme kahjustamise ohtu. Lugee kasutusjuhend enne niiduki kasutamist tehepeanelikult läbi ja hoidke see alles, et saaksite seda vajadusel uuesti lugeda.

HOIATUS: See masin tekitab toṭṭamise ajal

elektromagnetilise valja. Möningatel juhtudel vöib see vali mōjutada aktiviiseid vöi passiviisid meditsinilisi implantaate. Soovitame meditsiniliste implantaatidega isikutel enne antud masina kasutamist pidada tõsise vöi eluohliku vigastuse valtimiseks nöu arsti ja meditsinilise implantaadi tootjaga.

Valjaöpe

Lugege tahelepanelikulkt juhiseid. Oppige pohjalikult tundma seadme juhtimisseadiseid ja niuduki öiget kasutamist.
- Mitte mingil juhul arge lubage murunidukit kasutada lastel ega isikutel, kes pole tutvunud kaesoleva kasutusjuhendiga. Kohalikud märused vovad seada piranguid kasutaja vanusele.
- Arge kunagi niitke siis, kui laheduses viibivad inimesed (eriti lapsed) voi lemmikloomad.
- Pidage meees, et muruniiduki omanik voi kasutaja vastutab teistele isikutele pohjustatud vigastuste voi nende varale tekitatud kahjustuste eest.

Ettevalmistus

Kandke niitmise ajal alati tugevaid jalatseid ja pikki pukse. Arge totage niudukiga, kui olete paljajalu voi kannate lahtisi sandaale.
- Kontrollige hoolikalt nidetavat alla ja eemaldage sealt koki esemed, mis vovad niidukile ette jäades eemaale paiskuda.
HOIATUS:Bensiin on vaga tuleohtlik.

• Hoidke kutust selleks ettenahtud mahutites.
• Lisage kutust ainult valistingimustes ja arge suitsetage samal ajal.
• Lisage kutust enne mootor käivitamist. Arge eemaldage kutusepaagilt korki ega lisage sinna kutust, kui mootor tõstab voi on kuum.
  Kui olete bensiini maha loksutanud, siis arge pudke mootorit kavittada, vaid vii niiduk sellest piirkonnast eemale ja valtige enne bensiinaurude hajumist koikvöimalike suttimisallikaid.
• Keerake kutusepaagi ja -mahuti korgid tugevasti kinni.

Vahetage kahjustunud summutid välja.
- Kontrollige alati enne kasutamist, kas loiketera, loiketera poldid ja niiduki korpus pole kulunud vovi vigastatud. Vahetage kulunud vovi kahjustunud terad ja poldid komplektina valja, et tagada niiduki ühtlane kulumine.

Kasutamine

• Arge kaitage mootorit kinnises ruumis, kuhu võivad koguneda mürgised susinikmonooksi di (vingugaas) aurud.
• Niitke ainult päevavalguses või hea tehisvalgustuse korral.
  Vöimaluse korral valtige märja muru niitmist.
  Jalgige kallakutel alati, et teil oleks kindel jalgealune.
  Köndige, arge jookske.
• Edasiveoga niidukite puhul niitke kallakutel ristisuunas, mitte kunagi üles-alla suunas.
• Olge kallakutel likumissuunda muutes ärmiselt ettevaatlik.
• Arge niitke liiga järskudel kallakutel.
• Olge tagurdamisel või muruniiduki enda poole tõmbamisel aärmiselt ettevaatlik.
• Seisake lokietera(d), kui muruniidukit tuleb mootori totamise ajal kallutada, et likuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite muruniidukit niitmshalale voi seat arä.
• Arge mitte mingil juhul kasutage muruniidukit, mille kaitsekatted on vigastud voi millei puuduvad ohutusasseised (nt suunaja ja/vo rohukoguja peavad olema digesti paigaldatud).
• Arge muutke mootori põrete regulaatori seadistust ning arge ületage mootori maksimaalselt lubatud põrlemissagedust.
  Vabastage enne niiduki käivitamist koik lõiketerad ja ajami sidurid.
• Käivitage mootor vastavlt juhistele, hoides jalgu lõiketerast (lõiketeradest) ohutus kauguses.
• Arge kallutage muruniidukit mootori käivitamise ajal.

• Arge seiske mootori käivitamise ajal väljaviskerenni ees.

• Arge pange käsi ja jalgu pörlevate osade lhedale ega nende alla. Hoidke väljaviskeava alati takistustest puhtana.

• Mitte mingil juhul arge tõstke ega kandke muruniidukit sel ajal, kui mootor tõstab.

• Seisake mooter ja ühendage süutekuünla juhe lahti; veenduge, et kõik liukuvad osad on täielikult seiskunud; ja eemaldage matrivöti, kui see on niiduki kujles:

• enne takistuste eemaldamist muruniidukist voi ummistuste körvaldamist valjaviskerennist;

• enne kontrollimist, puhastamist või mis tahes muude tõöde teostamist muruniidukil;
• pärast pörkumist vastu võrkeha. Kontrollige, et muruniiduk ei oleks kahjustunud. Teostage enne niiduki käivitamist ja niitma hakkamist vajalikud parandustööd;

• kui muruniiduk hakkab ebatavaliselt vibreerima (kontrollige kohe).

• Seisake mooter ja ühendage süutekuünla juhe lahti; veenduge, et kõik liukuvad osad on täelikult seiskunud; ja eemaldage matrivöti, kui see on niiduki küjles:

• alati, kui lahkute muruniiduki juurest;

• enne kutuse lisamist.

Vähendage seguklapiava seadistust mootor valjalulitamise ajal ja juhul, kui moctor on varustatud kutusekraaniga, siis sulgee see niitmise lopetamisel.

Hooldus ja hoiustamine

Jalgige, et koki matrid, poldid ja kruvid oleksid tugevasti kinni keeratud. Nii tagate niiduki ohutu totamise.
- Arge kunagi hoidke niidukit, mille paagis on kutust, suletud ruumis, sest kutuseaurud voidal kokku puutuda lahtise tule voi sademetega.
- Laske mootoril enne niiduki viimist kinnisesse ruimi maha jahtuda.
Tuleohu valtimiseks hoidke mootori, summuti, akukorpuse ja bensiinipaagi piirkond rohust, lehtedest ja liigsemt märdest puhtana.
- Kontrollige regulaarselt rohukogujat kolumise või vigastuste kindlakstegemiseks.
- Ohutuse tagamiseks vahete gukunud või kahjustunud osad uute vastu.
Kui kutusepaak vajab tuhjendamist, tuleb seda alati teha valistingimustes.

HOIATUS: Arge puudutage poorlevat loketera.

HOIATUS: Lisage kütust*hasti ventileeritud kohas

seisatud mootoriga.

3. MURUNIIDUKI OSADE KIRJELDUS (Joon. 1, joon. 2, joon. 3, joon. 4)

Komplekti kuuluvad

A: Sutekuunlavoti

4. TEHNILISED ANDMED

Mudel	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Mootori tuüp	B&S 675EX seeria, ReadyStart	B&S 675EX seeria, ReadyStart	B&S 750EX seeria, ReadyStart	B&S 750EX seeria, ReadyStart
Iseliikuv	Ei	Jah	Jah	Jah
Mootori toömaht	190 cm3	190 cm3	161 cm3	161 cm3
Tera laius	460 mm	460 mm	460 mm	510 mm
Nominaalne põörlemissagedus	2800 p/min	2800 p/min	2800 p/min	2800 p/min
Kütusepaagi maht	1,0 I	1,0 I	1,0 I	1,0 I
Ölipaagi maht	0,6 I	0,6 I	0,6 I	0,6 I
Rohukoguja maht	60 I	60 I	60 I	65 I
Netomass	31,5 kg	34 kg	35 kg	38 kg
Körguse reguleerimine	20-75 mm, 8 reguleeritavat körgust	20-75 mm, 8 reguleeritavat körgust	20-75 mm, 8 reguleeritavat körgust	20-75 mm, 8 reguleeritavat körgust

	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Garanteeritud helirōhu tase kasutaja toököhal (EN ISO 3744, EN ISO 4871 järgi)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Möödetud müratugevuse tase	94,2 dB (A)	94,2 dB (A)	94,3 dB (A)	95,9 dB (A)
	K=1,95 dB (A)	K=1,95 dB (A)	K=1,80 dB (A)	K=2,16 dB (A)
Garanteeritud müratugevuse tase (2000/14/EÜ järgi)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibratsioon (EN ISO 20643 järgi)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. KOKKUPANEK

5-1 KOKKUPANDAVA KÄEPIDEMEMONTEERIMINE

1. Kinnitage käepideme alumine osa käepideme toendi kulge poldi, seibi ja lukustusnPuga. (Joon. 5)
2. Käepideme ülemise ja alumise osa ühendamiseks tõske üles kaks lukustushooba. (Joon. 6)
3. Käepidemetetöasendisse fikseerimiseks vajutaglukustushoovad kinni. (Joon. 7)
4. Pinguse reguleerimiseks keerake fiksaatormutrit sobiva mutrivotmega. (Joon. 8)
5. Seadke kaabel käepideme toru kohale. Kinnitage see kaabliklambriga käepideme alumine osa külge niimoodi, et kaabel jäks käepideme toru välisküleje. (Joon. 9, joon. 10) Vastasel juhul voib kaabel jäda avatava/suletava tagumise katte vahele.

5-2 SOBIVA NURGA SEADISTAMINE

1) Tömmake lukustushoob lahti.
2) Keerake nurga reguleerismehhanismi käepideme ülemist osa, et reguleerida nurk sobivaks vahemikus - 15^ kuni 15^ (3 asendit: -15^ / 0^ / 15^ ), nagu năidatud joon. 11.
3) Käepideme alumise ja ülemise osa ühendamiseks lukake lukustushoob kinni.

5-3 ROHUKOGUJA PAIGALDAMINE JA EEMALDAMINE

1. Paigaldamine: tõstke tagumine kate üles ja haakige rohukoguja niiduki tagaosa külge. (Joon. 12, joon. 13, joon. 14)
2. Eemaldamine: tõstke tagumine kate üles ja eemaldage rohukoguja.

5-4 STARTERI NOÖRIKÄEPIDE

Viige starteri nööri käepide motorist starteri nööri juhikusse. (Joon. 15)

5-5 LOIKEKÖRGUS

Hoova vabastamiseks hammaste tagant suruge seda valjapoole. Liokekorguse reguleirimeises lukake hooba ette- voi tahapoole. (Joon. 16 ja vt punkti 7-9)

6. FUNKTSIOON

Neid muruniidukeid saab tavauktsojinit ümber seadistada vastavalt kasutuseismargile: taha kogumisega murunidukist:

1. multsimisniudukiks voi
2. külgmise väljaviskega niidukiks.

Mis on multsimine?

Multsimise puhul rohi kõigepealt lõigatakse, seejärel hekseldatakse peeneks ja juhitakse niidetud rohule loodusliku väetisena tagasi.

Nouandeid multsimisega niitmisesk:

• niitke muru regulaarselt maks. 2 cm vörra lühemaks (rohu körguselt 6 cm kuni körguseni 4 cm);

• kasutage teravat loiketera;

• arge niitke marga rohtu;
• seadke mootori pörlemissagedus maksimaalseks;
• niitke ainult normalaisses toetempos;
• puhastage regulaarselt multšimiskilu, korpuse sisemist poolt ja lõiketera.

Käivitamine

6-1 Ümberseadistamine multšimisniidukiks

HOIATUS: Teostage ainult siis, kui motor on I ja Iloiketera ei liigu.

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Lukake multsimiskil korpuse alla. Lukustage multsimiskil nupu abi korpuse all olevasse avausse. (Joon. 17, joon. 18)
3. Laske tagumine kate uesti alla. (Joon. 19)
4. Tõstke külglkapp üles ja eemaldage külgmine tühendusrenn.

6-2 Ümberseadistamine külgmise väljaviskega niidukiks

Ainult siis, kui mootor ja lõiketera seisavad!

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Paigaldage multšimiskil.
3. Tostke külglkapp küljelt tuhjendamiseks üles. (Joon. 20)
4. Paigaldage külgmine tühjendusrenn küljelt tühjendamiseks külglaki tugithvtile. (Joon. 21)
5. Langetage külglkapp - külglkapp toetub külgmisele tuhjendusrennile. (Joon. 22)

6-3 Niitmine koos rohukogujaga

Teostage ainult siis, kui mootor on seisatud ja

loiketera ei liigu.

Kui niitmisel kasutatakse ka rohukogujat, siis tuleb multsimiskil ja kulgmine tuhjendusrenn eemaldada ning paigaldada rohukoguja.

1. Multsimiskilu eemaldamine.

2. Tõstke tagumine kate üles ja eemaldage multšimiskil.

3. Külgmise tuhjendusrenni eemaldamine.

4. Tõstke külglkapp üles ja eemaldage külgmine tühjendusrenn.

5. Külglapp sulgeb korpuses oleva tuhjendusava vedru abil automaatelt.

6. Puhastage külglkappi ja tühjendusava regulaarselt sinna kogunenud murust ja prahist.

7. Paigaldage rohukoguja.

8. Paigaldamine. Tostke tagumine kate üles ja haakige rohukoguja niiduki tagaosa kulge.

9. Eemaldamine. Tostke tagumine kate üles, eemaldage rohukoguja.

7. TÜÖ JUHISED

7-1 ENNE MOOTORI KÄIVITAMIST

Kasutage motoris ainult sellist bensiini ja oli, nagu on kindlaks maaratud eraldi mootori kasutusjuhendis, mis on teie niidukiga kaasa pandud. Lugege tahailepanilkult juhiseid. (Joon. 23, joon. 24, joon. 25, joon. 26)

Hoidke kutust selleks ettenahtud mahutites.

Lisage kutust ainult välistingimutes, tehke seda enne mootori käivitamist ning arge suitsetage kutuse lisamise vöi käsitsemise ajal.

Ärge eemaldage kutusepaagilt korkiEGA lisage sinna kutust, kui motor tootab voi on kuum.

Kui olete bensiini maha loksutanud, siis arge pudke mootorit kaviitada, vaid viige niiduk sellest pirkonnast eemaile ja vallige enne bensiiniaurude Hajumist kokiivimalike tuttimishte.

Keerake kutusepaagi ja -mahuti korgid tugevasti kinni. Löiketera hooldamiseks või öli valja kallamiseks tühjendage kutusepaak enne muruniiduki kallutamist.

HOIATUS: Arge kunagi lisage kutust paaki

suletdu rumis ega siis, kui mootor tootab. Kui mootor on asja tootanud, siis oodake enne kutuse lisamist vahemalt 15 minutit.

7-2 MOOTORI KÄIVITAMINE JA LÖIKETERA SISSELÜLITAMINE

1. Niiduki sūtukūn al on varustatud kummist piibuga, mis asub sūtukūnla peal. Veenduge, et sūtukūnla juhtme otsas olev metallist aas (kummist piibu sees) oleks tugevasti kinnitatud sūtukūnla metallist otsa peale.
2. Kulma mootori kāivitamisel keerake seguklapi hoob asendisse ^ 念 Sooa mootori kāivitamisel ja tootamise ajal keerake seguklapi hoob asendisse ^ 念 _ 1 - 2 ^ 念 . (Joon. 27)
3. Seistes muruniduki taga, haarake kinni turvapiduri hoovast ja hoidke seda vastu käepideme ülemist osa, nagu on naidadut joon. 28.
4. Haarake kinni starteri noori kapedemest, nagu on naidatud joon. 28, ja tommake seda kiaresti. Kui mootor kaivitub, viige kapede aeglaselt noori juhiku poldile tagasi.

Mootori ja lōiketera seiskamiseks vabastage turvapiduri hoob.

Käivitage mootor vastavalt juhistele, hoides jalgu lokieterast ohutus kauguses.

Arge kallutage muruniidukit mootori kaivitamise ajal. Kaivitage muruniiduk tasasel pinnal, kus eie ole korgen rohtu ega takistusi.

Hoidke käed ja jalad eemal pörlevatest osadest. Årge seiske mootori käivitamise ajal valjaviskeava ees.

7-3 TÖOPROTSEDUURID

Hoidke niitmise ajal turvapiduri hooba mõlema kæga tugevasti vastu kæpidet.

Markus: Kui turvapiduri hoob niitmise ajal vabastatakse, siis moctor seiskub, peataDES seelabi muruniiduki too.

7-4 MOOTORI SEISKAMINE

ETTEVAATUST: Löiketera jäab pärast mootori

valjalulitamist moneks sekundiks poorlema.

1. Mootori ja Iöiketera seiskamiseks vabastag turvapiduri hoob. (Joon. 29)
2. Uhendage sutekunla juhe lahti ja maandage see, nagu kaasasolevas mootori kasutusjuhendis on opetatud, et valtida ootamatut kavitumist sel ajal, kui niiduk on jætud jarelevaltva.

7-5 UHENDUS AUTOMAATSE LIKUMISE JAOKS

PM-4602 S jaoks

Haarake vabajooksu juhikust ning muruniiduk hakkab automaatseit liikuma edasi kiirusega umbes 3,6 km/h (Joon. 30). Laske vabajooksu hoob lahti ning muruniiduk peatub.

PM-4602 S3, PM-5102 S3 jaoks

Muruniiduki likumiskirust saab reguleerida vastava susteemi abi, mis voidalab valida 3 kiiruse vahel (3,0km / h kuni 4,5km / h)

Positsoon ^ : kõige aeglasem positsoon; positsoon ^ : kõige kiirem positsoon. (Joon. 31)

Toimige jargnevalt:

1. Laske vabajooksu juhik lahti, kuni muruniiduk ei liigu enam edasi;
2. Reguleerige teile sobivale kiirusele; (Joon. 31)
3. Haarake vabajooksu juhikust, et jatkata niitmist. (Joon. 30)

ETTEVAATUST: Tei muruniiduk on mōeldud

niitma tavalist elumajade umber olevat muru, mille korgusei ületa 250~mm

Ärge uritage niita ebaharlikult körget vöi marga rohtu (nt heinaamd) vöi niita läbi kuivanud lehekuhjade. Praht vöib koguneda niiduk korpusele vöi puutuda vastu mootori valjalasketoru, mis vöib via talekahjuni.

7-6 PARIMATE TULEMUSTE SAAVUTAMINE NIITMISEL

Puhastage muru prahist. Veenduge, et murul pole kive, pulkasid, traati voi mucid vokrkehi, mis voivad loiketerade küge takerdudes ootamatult mis tahes sunas laiali paiskuda ning pohjustada tosise kehavigastuse niuduki kasutajale ja teistele isikutele, samuti kahjustada vara ja muid umbritsevaid esemeid. Arge niitke marga rohtu. Tohusamaks niitmiseks arge niitke marga rohtu, sest seekipub korpuse alumisele kuljele kleepuma, takistades mahalogigatud rohu öiget liikumist. Arge niitke korraga maha rohkem kui 1/3 rohu esialgesk korgusest. Niitmise puhul on soovitatav maha niita 1/3 rohu esialgesk korgusest. Likumiskiirus taleks reguleerida selliseks, mis voimalbad tukeldatud rohtu ühtlaselt murule laiali pusitata. Eriti tiheda rohu puhul taleks vajadusel kasutada uhte

köige aeglasematest kiirustest, et saavutada ühtlane*hasti niidetud muru. Kui niidate körget rohtu, peaksite muru niitma kaks korda, langetades löketera teisel niitmisel veel 1/3 vörra esialgsest körgusest ning niites voib-olla mõne teise mustri järgi kui esimesel korral. Niiduradade väike kattuvus niitmisel aitab samuti saada ühlasemat murupinda. Niiduk peaks alati tõtamaiksimaelsepõrete arvul, et saavutada parim lõikus ja voimaldada niidukil niita kõige tohusamalt. Puhastage niiduki korpuse alumist poolt. Puhastage korpuse alumist poolt kindlasti pärast igat kasutamist, et välida rohu kogunemist, mis võib takistada öiget multsimist. Niitmine läbi lehtede. Lehtede niitmine on samuti kasulik teie murule. Lehtede niitmelnveenduge, et need on kuivad ega paikne rohul liiga paksu kihina. Årge oodake seri, kuni kõik lehed on puudelt maha langenud, enne kui niitma hakkate.

HOIATUS: Kui niiduk pörkub vastu võörkeha,

seisake mooter. Eemaldage sutekeunlaltjuhe, kontrollige nidukit pohjalikult, kase selle pole kahjustusi, ja enne niuki duesti kalvitamist teostage vajilikud.
parandustod. Niuki liiga suur vibratsoon tootamise ajal viitab kahjustusele. Niudkit tuleks kohe kontrollida ja remontida.

7-7 ROHUKOGUJA

Rohukoguja peal on tasemeindikaator, mis naitab, kas koguja on tuhi voi tais (Joon. 32, joon. 33):

Kui koguja ei ole likumise ajal tais, touseb tasemeindikaator üles. (Joon. 33)
- Kui koguja on tais, vajub indikaator alla; sellisel juhul lopeteage kohe niitmine ja tuhjendage koguja. Kontrollige, kas see on puhas ja kas ohk pääseb selle vorest labi. (Joon. 32)

TAHTIS

Kui indikaatoriava asukoht on vaga maardunud,ei touse indikaatorules.Puhistage koheselt indikaatoriava asukoht.

7-8 KORPUS

Niiduki korpuse alumist poolt taleks puhasada pärast igat kasutamist, et vãltida niudetud rohu, lehtede, mulla ja muude voörkehade kogunemist. Kui prügil lastakse koguneda, võib see põhjustada korrosiooni ja takistada nõuetekohast multsimist. Korpuse puhasamiseks voib niudukit kallutada ja kraapida seda puhtaks sobiva toöriistaga (kontrollige, et sõutekuünla juhe oleks lahti uhendatud).

7-9 LÖIKEKÖRGUSE REGULEERIMISE JUHISED

ETTEVAATUST: Mitte mingil juhel ei tohi

muruniuki reguleerimistoid teha enne, kui te pole kõigepealt seisanud mootorit ja uhendanuda lahti sūutekūnla juhet.

ETTEVAATUST: Jatke niuduk enne liokekorguse

Teie niiduk on varustatud ühe tsentraalse korguse regulerimishoovaga, mis vöimaldeb valida 8 korguse asendi vahel.

Körgust (Iöketerast maapinnani) saab reguleerida vahemikus 20 mm kuni 75 mm (8 körguseasendit).

(Joon. 34)

Madalaim asend: 20 mm (1. positsoon), körgeim asend: 75 mm (8. positsoon).

1. Jätte niiduk enne lõikekörrguse muutmist seisma ja uhendage süutekuünla juhe lahti.
2. Tsentraalne korguse reguleerimishoob voimaldab teil kasutada 8 erinevat korguse asendit. (Joon. 34)

Löikekörguse mutmiseks suruge reguleerimishooba ratta suunas ja liigutage seda üles- voi allapoole valitud körgusele.

8. HOOLDUSJUHISED

SUÜTEKÜUNAL

Kasutage valjavahetamiseks ainult originaalset sutekunalt. Parimate tulemuste sauvatamiseks vahetage sutekunal valja 100 totunni jarel.

9. MÄRIMISJUHISED

ETTEVAATUST: UHENDAGE SÜUTEKÜUNLA

JUHE ENNE HOOLDUST LAHTI.

1. RATTAD. Märige kõigi rataste kuullaagreed vahemalt üks kord hooaja jooksul kerge Óliga.
2. MOOTOR. Järgige mootori kasutusjuhendis antud märämisjuhiseid.

10.PUHASTAMINE

ETTEVAATUST: Arge kasutage mootori

puhastamiseks veejuga. Vesi voib mootorit kahjustada voisi saastada kutusesüsteemi.

1. Puhastage korpust kuiva lapiga.
2. Puhastage niiduki korpuse alumist poolt veejoaga, kallutades niudukit ni moodoi, et sutekuunal jaab ülespoole.

10-1 MOOTORI OHUPUHASTI

ETTEVAATUST: Arge laske mustusel voi tomul

ummistada ōhufiltri poroloonelementi. Mootori ōhupuhasti elementi tuleb hooldada (puhastada) iga 25 toʊtunni järel normalasetes tingimustes niitmise korral.

Poroloonelementi tuleb hooldada regulaarselt, kui muruniidukit kasutatakse kuivades tolmustes tingimustes.

OHUFILTRI PUHASTAMINE

1. Eemaldage kruvi. (Joon. 35 mudelite PM-4602 S3 ja PM-5102 S3 kohta)
2. Eemaldage likustusnupp. (Joon. 36 mudelite PM-462 ja PM-4602 S kohta)
3. Eemaldage filtrikate.
4. Peske filtrie elementi seebivees. ARGE KASUTAGE BENSINI!

5. Laske filtri elemendil ohu kaes kuivada.

6. Tilgutage poroloonfiltrile moned tilgad SAE30 oli ja pigistage kovasti, et liigne oli eemaldada.

7. Paigaldage filter tagasi.

MÄRKUS: Vahetage filter välja, kui see on höredaks kulunud, rebenenud, muul viisil kahjustunud või siis, kui seda ei saa enam puhistada.

10-2 LÖIKETERA

ETTEVAATUST: Ühendage sutekūnla juhe

enne lõiketera kallal toötamist kindlasti lahti ja maandage see, et vällida mootori juhuslikku käivitumist. Kaitske käsi, kandes pakse kindaid voi kasutage lõiketerade haaramiseks lappi. Kallutage niudkit nimoodi, nagu kaasasolevas mootori kasutsjuhendis on kindlaks märaratud. Eemaldage kuuskantpolt ja seib, mis hoivad lõiketera ja lõiketera adapterit mootori väntvölli küljes kinni. Eemaldage lõiketera ja lõiketera adapter mootori väntvölli küljest.

HOIATUS: Kontrollige regulaarselt lokietera

adapterit, et sellel poleks pragusid, eelkoige siis, kui niuduk on porkunud vastu voorkeha. Vajadusel vahetage adapter valja.

Parimate tulemuste saavutamiseks peab lõiketera olematerav. Lõiketera saab uesti teritada. Selleks tuleb see eemaldada ning teritada või viilida lõikeserva, sällitades voimalikult tappe originaelfasi. Väga tähtis on, et kõiki lõikeservi vilitakse ühtlaselt, vältimaks lõiketerasataukaustamastust. Lõiketera vale tsakaal põhjustab ülmaarast vibratsiooni, mille tagajärjel võivad tekkida juhuslikud mootoririkked ja niiduki kahjustused. Pärast lõiketera teritamist tasakaalustage seda hoolikalt.

Löiketera tasakaalu saab kontrollida, tasakaalustades
Iöketera ümara varrega kruvikeerajal. Eemaldage metalli
raskemalt kuljelt, kuni Iöketera tasakaalustub ühtlaselt. (Joon. 37)

Enne lõiketera ja adaptereri monteerimist seadme külge määrige mootori väntvölli ja lõiketera adaptereri sisemist pinda kerge ölga. Paigaldage lõiketera adapterer väntvölli külge. Vt joon. 37. Paigaldage adapter lõiketera sellele küljele, millel pole osa numbrit. Seadke seib lõiketera auguga kohakuti ja sisestage kuiskantpolt. Pingutage kuiskantpolti vastavalt allpool antud pördemomendile.

10-3 LÖIKETERA MONTEERIMISE PÖörDEMONT

Pingutage keskpolti momendiga 40 Nm-50 Nm, et tagada seadme ohutu töö. Kontrollige regulaarselt, et kõik mutrid ja poldid oleksid korralikult kinni keeratud.

Pärast pikaajalist toötamist, eriti liivasel pinnal, lõiketera kulub ja kaotab mingil märal oma originaalse kuju. Selle tagajärjel niitmise tohusus vähene ning lõiketera tuleks valja vahetada. Kasutage valjavahetamiseks ainult tehase poolt heakskiidetur lõiketera. Tootja ei vastuta lõiketera tasakaalustamatuse tagajärjel tekkida voïrate kahjustuste eest.

Kasutage valjahabetamiseks ainult originaalloketera,
mille tuup on margitud loiketerade (DOLMAR 263001451
mudelitele PM-462/PM-4602 S/PM-4602 S3, DOLMAR
263002552 mudelle PM-5102 S3) (loiketera tellimiseks

pöörduge kohaliku Mügiesindaja poole või helistage meie ettevöttesse, vt avalehekülg).

10-4 MOOTOR

Lugege mootori hooldusjuhiseid eraldi mootori kasutusjuhendist.

Säilitage mootoriöi vastavlt moitori kasutusjuhendis antud juhistele. Lugege ja järgige juhiseid tāhelepanelikult.

Kui tōtate murunidukiga normalsetes tingimustes, siis hooldage āhupuhasit vastavalt moitori kasutusjuhendis antud juhistele.

Kui tõõtate väga tolmustes tingimustes, siis puhistage òhupuhasit iga mone tunni järel. Mootori vaïke jõudlus ja üleujutus viitavad tavaliselt sellele, et òhupuhasit taleks hoodlada.

Lugege ðupuhasti hooldusjuhiseid teie niidukigakaasasolevast mootori kasutusjuhendist.

Süutekünalt tuleks puhastada ja elektroodide vahet reguleerida uks kord hooja jooksul. Soovitatav on, et vahetaksite sutekūnla valja iga niitmshooja alguses. Kontrollige mootori kasutusjuhendist ügel sutekūnla tuipi ja elektroodide vahe tehnilisi nõudeid.

Puhastage mooterit regulaarselt lapi voi harjaga. Hoidke jahutussuEsteem (ventilaatior korpuse piirkond) puhtana, et voimaldada nouetekohast ohuringlust, mis on olunine mootori joudluse ja ettenahtud kasutsea sailitamiseks. Eemaldage summuti piirkonnast kindlasti kogu rohi, muld ja taleohtlik prugi.

11. HOIUSTAMISE JUHISED (PÁRAST HOOAJA LÖPPEMIST)

Muruniiduki ettevalmistamisel houstamiseks tuleb teostada jargmised toimingud.

1. Kutusepaak tuleb pārast hooaja viimast niitmist tuḥjaks lasta.
   a) Tuhjendage bensiinipaaik imipumba abiil.

ETTEVAATUST: Arge tuhendage niudukit

bensiinist suletud ruumis, lahtise tule laheduses jne. Arge suitsetage! Bensiiniaurud vovad pohjustada plahvatuse voi tulekajhu.
b) Käivitage mootor ja laske sel toötada seni, kuni kogu bensiin on āra tarbitud ja mootor seiskub.
c) Eemaldage sutekuunal. Lisage polemiskambrisse olikannu abil u. 20 ml oli. Kasutage oli uhtlaseks jaotumiseks polemiskambris starterit. Vahetage sutekuunal valja.
2. Puhastage ja määrige muruniidukit hoolikalt, nagu on kirjeldatud osas „MÄÄRIMISJUHISED".
3. Maarige veidi ka loiketera, et valtida roostetamist.
4. Hoidke muruniidukit kuivas, puertas, pakase ja kōrvaliste isikute eest kaitstud kohas.

ETTEVAATUST: Mootor peab enne muruniiduki

hoiule panekut olema taiesti maha jahtunud.

MÄRKUS:

• Mis tahes tuüpi elektriseadmete hoistamisel ventilatsionita ruumis või materjalilao varjualuses
• tuleks seadet kindlasti kaitsta roostetörjehendiga. Kasutage kerget oli või silikooni ning kandke seda seadmele, eelkõige kablitele ja kõigile likuvatele osadele.
• Jälgige, et te ei painutaks kaableid ega ajaks neid keerdu.
• Kui starteri noor eemaldub käepidemel olevast noori juhikust, uhendage suütekūnla juhe lahti ja maandage see. Vajutage turvapurdii hoob alla ja tōmmake starteri noor aeglaselt motorist valja. Libistage starteri noor käepidemel olevasse noori juhiku polti.

Transportimine

Lulitage mootor valja. Veenduge, et muruniiduki lukkamisel üle takistuste ei painutataks ega kahjustataks likiketera.

1. VEAOTSING

PROBLEM	VÖIMALIK PÖHJUS	VEA KÖRVALDAMINE
Mootor ei käivitu.	Seguklapi asend ei vasta tõötingimustele.	Viige seguklapp öigesse asendisse.
	Kütusepaak on tūhi.	Lisage paaki kūtust. Vt MOOTORI KASUTUSJUHEND.
	Öhupuhasti element on määrdunud.	Puhastage ðhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Süütekūnal on lahti.	Pingutage sūütekūnalt, kasutades põördemomenti kuni 25-30 Nm.
	Sūütekūnla juhe on lahti või sūütekūnla kūjest lahti ühendatud.	Paigaldage sūütekūnla juhe sūütekūnlaile.
	Sūütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Sūütekūnal on rikkis.	Paigaldage uus sūütekūnal ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Karburaator on kūtusest üleujutatud.	Eemaldage ðhupuhasti element ja tõmmake pidevalt starteri nõör, kuni karburaator puhasub, ning paigaldage ðhupuhasti element.
	Sūtemoodul on rikkis.	Võtke ühendust hooldusteenindusega.
Mootorit on raske käivitada või võimsus puudub.	Mustus, vesi või vana kūtus kūtusepaagis.	Tühendage kūtusepaak ja puhistage see. Täitke paak uue puhta kūtusega.
	Kütusepaagi korgi ùhuava on tõkestatud.	Puhastage kūtusepaagi korki või vahetage see välja.
	Öhupuhasti element on määrdunud.	Puhastage ðhupuhasti elementi.
Mootor toötab ebaühtlaselt.	Sūütekūnal on rikkis.	Paigaldage uus sūütekūnal ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Sūütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Öhupuhasti element on määrdunud.	Puhastage ðhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
Mootor toötab tühikäigul kehasti.	Öhupuhasti element on määrdunud.	Puhastage ðhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Mootorikatte ðhuavad on blokeeritud.	Eemaldage prügi ðhutusavadelt.
	Mootori ventilaatori korpuse all olevad jahutusribid ja ðhutusavad on blokeeritud.	Eemaldage prügi jahutusribidelt ja ðhutusavadelt.
Mootor jatab suurel põrete arvul tõotades+takte vahele.	Sūütekūnla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
Mootor kuumeneb üle.	Jahutusōhu ringlus on tõkestatud.	Eemaldage mootorikatte piludelt, ventilaatori korpuselt ja ðhutusavadelt igasugune prügi.
	Vale sūütekūnal.	Mudelid PM-462/PM-4602 S: Paigaldage sūütekūnral RJ19LMC ja jahutusribid mootorile. Mudelid PM-4602 S3/PM-5102 S3: Paigaldage sūütekūnral QC12YC ja jahutusribid mootorile.
Niiduk vibreebir liigelt.	Lõikemehanism on lahti.	Pingutage lõiketera.
	Lõikemehanism ei ole tasakaalus.	Tasakaalustage lõiketera.

13. KESKKOND

Kui peaksite omamuruniiduki pärast pikaajalist kasutamistuevastuvalja vahetama,sisiärge pange vana niudukit olmejätmete hulka,vaid korvaldage see kasutusest keskonnaohutul visil.

Ainult Euroopa riigid

EÜ vastavusdeklaratsoon

Allakirjutanud isikud - Tamiro Kishima ja Rainer Bergfeld, kellel on Dolmar GmbH volitused, teatavad, et DOLMAR masin(ad):

Masina tāhistus: Bensiinimootoriga muruniiduk

Mudeli nr/tüup: PM-462, PM-4602 S, PM-4602 S3,

PM-5102 S3

Tehnilised andmed: vt,4. TEHNILISED ANDMED" on seeriatootmises ning

vastab järgmiste Euroopa direktivide nouetele:

2004/108/EU, 2006/42/EU,

standardiseeritud dokumentidele:

EN 836, EN ISO 14982

Tehniline dokumentatsion asub Aadressil:

Dolmar GmbH,

Vastavushindamise protseduur direktiivi 2000/14/EU alusel oli kooskolas lisaga VI.

Teavitatud asutus:

Mödetud muratugevuse tase: 94,2 dB (A)

Garanteeritud muratugevuse tase: 96 dB (A)

Mudel: PM-4602 S3

Mödetud muratugevuse tase: 94,3 dB (A)

Garanteeritud müratugevuse tase: 96 dB (A)

Mudel:PM-5102 S3

Mödetud muratugevuse tase: 95,9 dB (A)

Garanteeritud muratugevuse tase: 98 dB (A)

1. 1. 2012

Tamiro Kishima
Tegevdirektor
