KASUTUSJUHEND FH2500 DOLMAR

Elektriline oksapurustaja Tõlgitud kasutusjuhend

Tik Europos šalims EB atitikties deklaracija į šią naudojimo instrukciją įtraukta A priede.108 EESTI (originaaljuhendid) HOIATUS! Seadet tohivad kasutada 8-aastased ja vanemad lapsed ning vähenenud füüsilise, meelelise või vaimse võimekusega isikud või asjakohaste kogemuste ja teadmisteta isikud, kui nad töötavad järelvalve all või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad seotud ohte. Lastel ei tohi lasta seadmega mängida. Seadet ei tohi puhastada ega hooldada lapsed ilma järelvalveta.

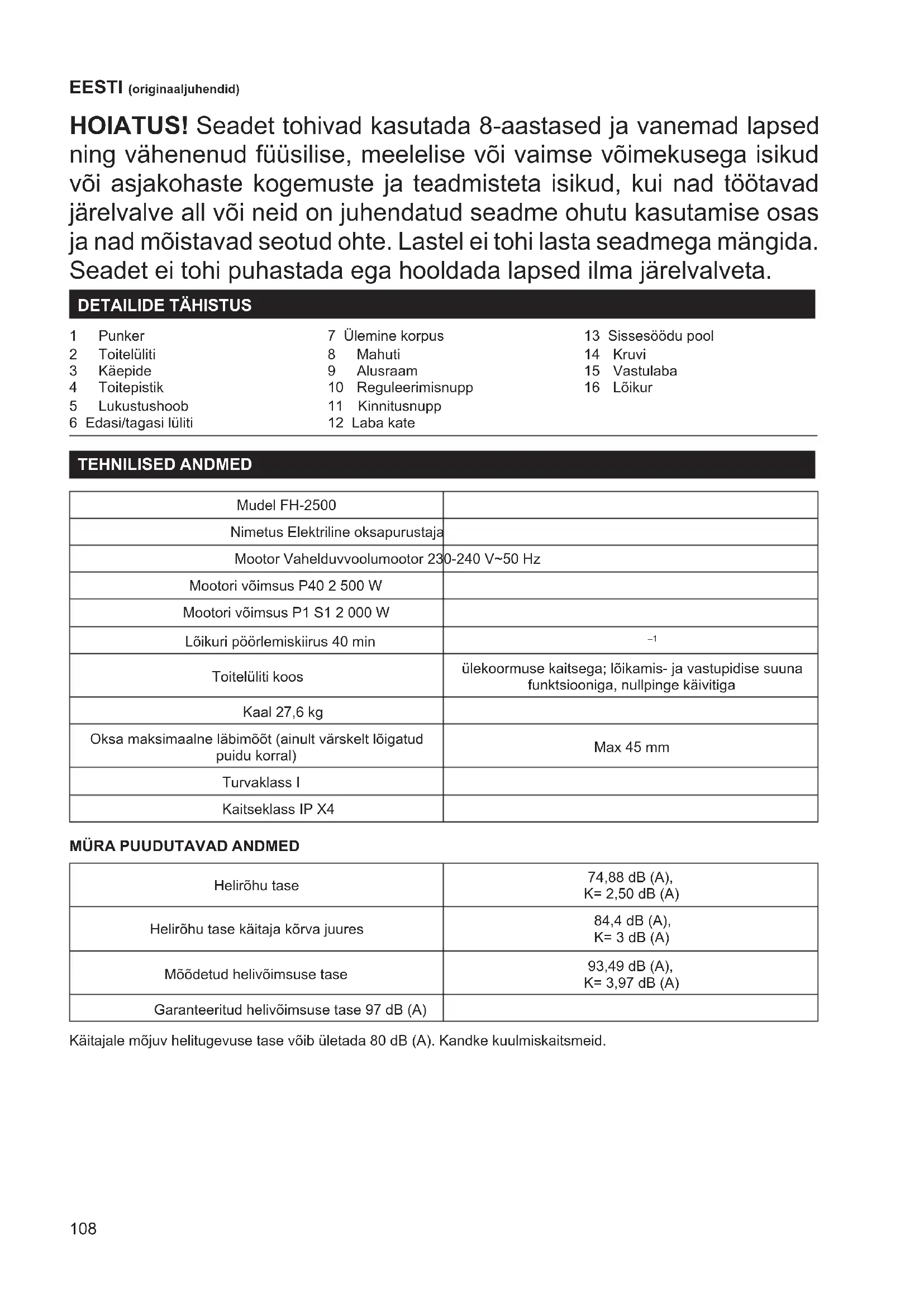

1 Punker 2 Toitelüliti 3 Käepide 4 Toitepistik 5 Lukustushoob 6 Edasi/tagasi lüliti 7 Ülemine korpus 8 Mahuti 9 Alusraam 10 Reguleerimisnupp 11 Kinnitusnupp 12 Laba kate 13 Sissesöödu pool 14 Kruvi 15 Vastulaba 16 Lõikur TEHNILISED ANDMED Mudel FH-2500 Nimetus Elektriline oksapurustaja Mootor Vahelduvvoolumootor 230-240 V~50 Hz Mootori võimsus P40 2 500 W Mootori võimsus P1 S1 2 000 W Lõikuri pöörlemiskiirus 40 min

Toitelüliti koos ülekoormuse kaitsega; lõikamis- ja vastupidise suuna funktsiooniga, nullpinge käivitiga Kaal 27,6 kg Oksa maksimaalne läbimõõt (ainult värskelt lõigatud puidu korral) Max 45 mm Turvaklass I Kaitseklass IP X4

MÜRA PUUDUTAVAD ANDMED

Helirõhu tase 74,88 dB (A), K= 2,50 dB (A) Helirõhu tase käitaja kõrva juures 84,4 dB (A), K= 3 dB (A) Mõõdetud helivõimsuse tase 93,49 dB (A), K= 3,97 dB (A) Garanteeritud helivõimsuse tase 97 dB (A) Käitajale mõjuv helitugevuse tase võib ületada 80 dB (A). Kandke kuulmiskaitsmeid.109

Ärge alustage masina kasutamist enne, kui olete kasutusjuhendi läbi lugenud. Järgige kõiki suuniseid ja paigaldage masin vastavalt kirjeldusele. Masina kasutusotstarve

• Oksapurustaja on ette nähtud järgneva purustamiseks: – igat liiki oksad kuni masina mahutavuse maksi- maalse läbimõõduni (oleneb puidu liigist ja seisukorrast); – aiajäätmed, näiteks paar päeva seisnud närbu- nud taimed või märg rohi (sisestage vaheldumisi okstega).

• Oksapurustaja on ette nähtud ainult isiklikuks ja mitteäriliseks kasutamiseks. Ärge kasutage masinat avalikes kohtades. Üldise madalpinge süsteemide 220 V ja 250 V kohta. Elektriaparatuuri lülitustoimingud põhjustavad voolu kõi- kumisi. Käesoleva seadme tööl ebasobivas vooluvõrgus võivad olla kahjustavad mõjud teiste seadmete tööle. Kui toiteliini näivtakistus on võrdne või väiksem kui 0,45 oomi, võib oletada, et negatiivsed mõjud puuduvad. Käesoleva seadme juures kasutatud toiteliini pesa on kaitstud kaitsme või aeglaselt rakenduva kaitselülitiga. Üldised suunised

• Lugege läbi käesolev kasutusjuhend, et tutvuda masina käsitsemise põhimõtetega. Ebapiisavalt informeeritud kasutajad võivad ohustada valede käsitsemisvõtetega nii iseennast kui teisi inimesi.

• Ärge laenake masinat isikutele, kelle kogemustes ja teadmistes te ei ole kindel.

• Masina laenamisel pange alati kaasa käesolev kasutusjuhend.

• Elektriline oksapurustaja ei ole ette nähtud kasuta- miseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ning puudulike kogemuste ja teadmistega isikutele. Lapsi tuleb jälgida, veendumaks, et nad ei mängi masinaga. Ärge lubage lastel seadet käitada.

• Kasutage masinat ainult siis, kui olete heas füüs- ilises seisundis. Töötage alati rahulikult ja ettevaatlikult. Kasutaja vastutab täielikult tööala läheduses asuvate isikute ohutuse ja vara mittekahjustamise eest.

• Ärge kasutage seda masinat kunagi alkoholi või narkoo- tikumide tarvitamise järel ega väsinuna või haigena.

• Kasutage masinat vastavalt käesolevatele suunistele, arvestades konkreetsete töötingimuste ja rakenduse asjaoludega. Masina mittesihtotstarbeline kasutamine võib tekitada ohtliku olukorra.

• Ärge moditseerige masinat, sh selle ohutusseadmeid, näiteks lukustusseadet. See ohustab teie turvalisust.

• Riiklikud või kohalikud eeskirjad võivad piirata masina käsitsemist.

• Olge tähelepanelik. Keskenduge sellele, mida teete. Kasutage tervet mõistust. Ärge käsitsege masinat väsinuna. SÜMBOLID Järgnevalt on toodud masinaga seotud sümbolid. Enne masina kasutamist veenduge, et teate kõigi sümbolite tähendust.

• Lugege kasutusjuhendit.

• Olge eriti hoolikas ja tähelepanelik.

• Lülitage mootor välja ja eemaldage toitepistik enne hooldus-, puhastus- ja parandustööde alustamist.

• Esemed võivad suurel kiirusel välja paiskuda.

• Hoidke kõrvalseisjad ja lemmikloomad ohualast eemal.

• Oht – pöörlevad labad. Hoidke käed ja jalad masina töötamise ajal avadest eemal.

• Oht – pöörlevad labad. Hoidke käed ja jalad masina töötamise ajal avadest eemal.

• Kandke silma- ja kuulmiskaitsmeid.

• Kandke kaitsekindaid.

• Vältige kokkupuudet vihma ja niiskusega.

• Keerake nuppu päripäeva vahekauguse vähendamiseks / keerake nuppu vastupäe- va vahekauguse suurendamiseks.

• Tera vahetamiseks või hoolduseks avage tera kate.

• Oodake, kuni kõik masina detailid on täieli- kult seiskunud.

• Ärge kasutage masinat astmena.

• Ainult EL-i riikide puhul Seadmes sisalduvate ohtlike osade tõttu võivad kasutatud elektri- ja elektroonikaseadmed avaldada negatiivset mõju keskkonnale ja inimeste tervisele. Elektri- ja elektroonikaseadmeid ei tohi kõrvaldada koos olmejäätmetega! Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi ja riiklikku õigusesse ülevõtmise kohaselt tuleb kasutatud elektri- ja elektroonikaseadmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega. Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.110

• Kasutage ainult välitingimusteks ette nähtud prits- mekindla ühendusega pikenduskaablit IEC60245 (H07RN-F). Selle ristlõige peab olema kuni 25 m pikkuste kaablite puhul vähemalt 1,5 mm

ja üle 25 m pikkuste kaablite puhul 2,5 mm

• Pika peenikese kaabli kasutamine võib põhjustada pingelangust. Sellisel juhul võib masina võimsus väheneda.

• Pikenduskaabli kasutamisel tagage, et see ei hakka tööd takistama, ei jää surve alla ega väändu ning et pistik ei saa märjaks.

• Kaablirulli kasutamisel kerige kaabel täies pikkuses rullilt maha.

• Ärge väärkasutage juhet. Ärge kasutage juhet kunagi masina kandmiseks, tõmbamiseks või pistiku eemal- damiseks vooluvõrgust. Hoidke juhe eemal kuumusest, õlidest, teravatest servadest ja liikuvatest osadest. Kahjustatud või takerdunud juhtmed suurendavad elektrilöögiohtu.

• Kontrollige regulaarselt, ega pikenduskaablil ei esine isolatsioonikahjustusi. Vahetage kahjustatud kaabel välja.

• Kui ühenduskaabel on kahjustatud, eemaldage toi- tepistik koheselt pistikupesast. Kahjustatud kaabel võib põhjustada kokkupuute pinge all olevate detailidega ja elektrilöögi.

• Ärge kasutage kunagi kahjustatud kaableid.

• Ühendage masin ainult testitud vooluahelaga pisti- kupesadesse. Kontrollige, kas süsteemi pinge vastab andmesildil toodule.

• Ärge kunagi inaktiveerige ega tõkestage kaitseseadmeid.

• Masina käitamisel välitingimustes kasutage alati diferentsiaalvoolu kaitselülitit talitlusvooluga 30 mA või vähem. Käitamine

• Hoidke nägu ja keha sissesööduavast eemal.

• Ärge laske kätel, muudel kehaosadel või rõivastel sattuda kunagi sissesöödu- ja väljutusava sisse või lii- kuvate detailide lähedusse. See võib põhjustada raske kehavigastuse.

• Ärge küünitage üle. Hoidke kogu aeg kindlat jalgealust ja head tasakaalu. See tagab ootamatutes olukordades parema kontrolli masina üle. Masinasse materjali sis- sesöötmisel ärge seiske masina alusraamist kõrgemal tasapinnal.

• Töötamise ajal olge alati eemal masina väljutusavast.

• Järgige kohalikke mürakaitse eeskirju.

• Ärge sisestage masinasse kive, metallitükke, pudeleid ega muid võõrkehi. Sissesöötmisel olge tähelepanelik, et muu materjali hulgas ei oleks nimetatud võõrkehi.

• Kui laba põrkab vastu võõrkeha või masin hakkab ebatavaliselt vibreerima või müra tegema, lülitage moo- tor koheselt välja ja eemaldage toitepistik. Kontrollige oksapurustaja võimalike kahjustuste olemasolu ja kinnitage lahtised detailid. Laske masin volitatud hool- duskeskuses parandada.

• Vältige käideldud materjali kogunemist väljutusavasse. Vastasel juhul võib materjal läbi sissesööduava tagasi paiskuda.

• Lülitage mootor välja ja eemaldage toitepistik alati: – enne masina jätmist järelevalveta; – enne ummistuse eemaldamist või rikke kõrvaldamist; Isikukaitsevarustus

• Riietuge asjakohaselt. Kantavad rõivad peavad olema funktsionaalsed ja asjakohased, s.t hästiistuvad, kuid mitte liikumist takistavad. Ärge kandke ehteid ega selliseid rõivaid, mis võivad masina liikuvate osade va- hele takerduda. Pikkade juuste korral kandke juukseid katvat peakatet.

• Kuulmiskahjustuste vältimiseks kandke alati kuulmiskaitsmeid.

• Kandke kaitseprille, et vältida punkrist välja paiskuva prügi sattumist silma.

• Kandke kaitsekindaid, et vältida sõrmede vigastamist.

• Kui tolmu kogus on suur (näiteks kuivade okste või heki purustamisel), kandke näomaski.

• Masina kasutamisel kandke alati tugevaid mittelibiseva tallaga jalatseid. See kaitseb vigastuste eest ja tagab jalgadele kindla toetuspinna. Tööala ohutus

• Masina kasutamise ajal hoidke lapsed ja kõrvalised isikud eemal.

• Käitage masinat lagedal alal ja kindlal, tasasel pinnal. Ärge käitage masinat seina, müüri või muude objektide läheduses.

• Ärge käitage masinat plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu lähe- duses. Masin tekitab sädemeid, mis võivad tolmu või aurud süüdata.

• Ärge käitage masinat sillutatud või kruusaga pinnal, kus õhku paiskuvad esemed võivad põhjustada vigastusi.

• Hoidke tööala puhta ja hästi valgustatuna. Segamini või hämarad alad soodustavad õnnetuste teket.

• Vältige masina jäämist vihma kätte või muul moel kokkupuudet vedelikega. Masinasse sattuv vesi võib suurendada elektrilöögiohtu. Masina käivitamine

• Enne masina pistiku ühendamist või lüliti rakendamist toimige järgmiselt. – Kontrollige, kas kõik kruvid, mutrid ja muud kin- nitid on korralikult kinni. – Kontrollige, kas kaitsepiirded, deektorid ja varjed on oma kohal ja heas töökorras. – Asendage kahjustatud või loetamatud sildid. – Veenduge, et punker on tühi. – Veenduge, et sissesöödu- ja väljutusavad on korralikult varjestatud. – Vaadake hoolikalt üle masina iga detail, et määra- ta, kas see töötab korralikult ja täidab ettenähtud ülesannet. Eriti oluline on mitte kasutada masinat siis, kui lüliti ei tööta tavapärasel moel.

• Kui toitejuhe on kahjustatud, paluge see asendada Dolmar volitatud hoolduskeskusel, kus kasutatakse alati originaalvaruosi. Elektriohutus HOIATUS!

• Tegemist on I klassi kuuluva seadmega. Ühendage maandusklemmiga pistikupesasse. Vale maandus võib põhjustada elektrilöögi ja surma. Kasutage ainult kolme traadiga pikendusjuhtmeid, millel on kolme haruga maandatud pistik ja kolme poolusega pistikupesa, mis sobib masina pistikuga.

• Vältige masina kasutamise ajal kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid).111 PAIGALDUS ETTEVAATUST!

• Enne masina juures tööde alustamist veenduge alati, et masin on välja lülitatud ja toitepistik vooluvõrgust eemaldatud.

1. Asetage ülemine korpus tagurpidi tasasele põrandale.

Seejärel asetage sellele alusraam. Jälgige hoolikalt detaili suunda. (Joon. 2)

4. Paigaldage rattad, toimides järgmiselt. (Joon. 5)

– Kinnitage telg ühe ratta külge. – Suunake telg läbi tugijala avade. – Kinnitage telje külge teine ratas, juhtides tihvti läbi teljes oleva ava. Kinnitage ratas, väänates tihvti. – Paigaldage ratastele katted.

5. Paigaldage mahuti. Seejärel tõstke lukustushoob üles.

(Joon. 6) FUNKTSIOONIDE KIRJELDUS HOIATUS! Enne masina toitepistiku ühendamist veenduge alati, et masin on välja lülitatud. Toitepistiku ühendamine siis, kui masin on sisse lülitatud, võib põhjustada ootamatu käivitumise, mis võib tekitada raske kehavigastuse. Toitelüliti (Joon. 7) ETTEVAATUST! Ärge kasutage masinat, kui lüliti ei lülita seda sisse ega välja. Laske defektne lüliti Dolmar volitatud hool- duskeskuses asendada. Masina sisselülitamiseks vajutage rohelist nuppu. Masina väljalülitamiseks vajutage punast nuppu. LED-tuli LED-tuli näitab masina olekut järgmiselt: PUNANE: masin on ühendatud toiteallikaga ja välja lülitatud. ROHELINE: masin on sisse lülitatud. Pidevalt vilkuv ROHELINE: masin on töötamise ajal ummistunud. Vilkuv PUNANE: masin ei suuda automaatselt taastuda. Sellisel juhul eemaldage probleem käsitsi. Tahtmatu taaskäivitumise tõke Toitekatkestuse korral lülitub masin automaatselt välja. Taaskäivitamiseks vajutage uuesti rohelist nuppu. Ülekoormuse kaitse Mootorile on paigaldatud ülekoormuse kaitse. Ülekoormuse korral käitub masin järgmiselt: – Laba pöörleb kaks-kolm sekundit vastupidises suunas, püüdes purustatavat materjali tagasi välja suruda. – Laba pöörleb uuesti õiges suunas. – Kui pärast selle toimingu teostamist kolmel korral ummistab materjal endiselt masinat, siis masin seiskub ja vilkuma hakkab punane LED-tuli. – enne masina kontrollimist, puhastamist või masina juures tööde alustamist; – enne reguleerimistoimingute teostamist, tarvikute vahetamist või masina hoiule panemist; – kui masin hakkab ebatavaliselt vibreerima või müra tegema; – enne sissesöödu- ja väljutusava puhastamist; – enne mahuti kinnitamist või eemaldamist; – enne transportimist.

• Ärge kallutage masinat töötamise ajal.

• Pikkade esemete sissesöötmisel hoidke piisavat vahemaad. Pikemad esemed võivad tagasi paiskuda ja põhjustada kehavigastusi.

• Ärge käitage masinat ilma punkrita.

• Ärge kasutage masina käitamisel jõudu. Masin töötab paremini ja ohutumalt ette nähtud kiirusel. Sage ülekoormus võib põhjustada mootori kahjustusi või tulekahju.

• Kasutage õiget seadet. Ärge kasutage seadmeid mittesihtotstarbeliselt. Masin ei ole ette nähtud metall- esemete, klaasi, kivide, keraamika, plastdetailide, jämedate okste, lehtpuupuidu, paksude puitplaatide jms sissesöötmiseks. Hooldussuunised

• Laske masinat hooldada meie volitatud hool- duskeskuses, kus kasutatakse ainult originaalvaruosi. Vale parandamine ja kehv hooldus võib lühendada masina eluiga ja suurendada õnnetuste ohtu.

• Enne hooldustööde, ülevaatuste, reguleerimiste, hoiule panemise või tarvikute vahetamise alustamist tehke järgmist: – Lülitage toide välja. – Ühendage masin toiteallikast lahti. – Veenduge, et kõik liikuvad detailid on täielikult seiskunud. – Laske masinal maha jahtuda.

• Kontrollige masinat võimalike kahjustuste osas: – kas ohutusseadmed töötavad korralikult, täites ettenähtud ülesandeid; – kas kõik liikuvad detailid töötavad sujuvalt ja õigesti; – kas kõik detailid on kahjustamata ja õigesti paigaldatud; – laske kahjustatud detailid vahetada või paran- dada meie volitatud hoolduskeskuses.

• Olge lõikuri hooldamisel äärmiselt tähelepane lik. Lõikurit saab liigutada käsitsi läbi kaitsepiirete lukustusfunktsiooni.

• Ärge puhastage seadet veega. See võib põhjustada elektrilöögi.

• Kandke hooldus- ja paigaldustööde ajal sõrmede vigastamise vältimiseks kaitsekindaid.

• Teostage ainult neid hooldus- ja parandustöid, mida kirjeldatakse käesolevas kasutusjuhendis. Mis tahes muud tööd peab teostama Dolmar volitatud hoolduskeskus.

• Kasutage ainult teie masinale ette nähtud originaalseid Dolmar varuosi ja tarvikuid. Vastasel juhul võib tagajärjeks olla kehavigastus või masina kahjustus.

• Hoidke masinat kuivas ruumis. Hoidke masinat lastele kättesaamatus kohas. Ärge hoidke masinat kunagi õues.112

• Asetage masin ohutusse kaugusesse (vähemalt 2 m) seintest, müüridest või muudest objektidest. Enne käivitamist veenduge järgmises:

• Ühenduskaablid ei ole kahjustatud. Lõigete või reben- dite korral peatage töö ja asendage kaabel kohe.

• Masinal ei ole kahjustusi ja kõik kruvid on korralikult kinni.

• Masin on täielikult ja õigesti kokku pandud. Kontrollige toiteühendust:

• Veenduge, kas toitepinge vastab andmesildil toodud nimipingele ja kas masin on korralikult maandatud.

• Kasutage ainult piisava südamiku ristlõikega pikendusjuhtmeid. Materjalid, mida saab oksapurustajaga purustada Oksapurustajaga saab purustada järgmisi materjale:

• igat liiki oksad kuni masina mahutavuse maksimaalse läbimõõduni olenevalt puidu liigist ja seisukorrast;

• aiajäätmed, näiteks paar päeva seisnud närbunud taimed või märg rohi (sisestage vaheldumisi okstega). Oksapurustajaga EI SAA purustada järgmisi materjale:

• klaas, metall, plast, kivid, keraamika, jämedad oksad, lehtpuupuit, paksud puitplaadid, riie, kilekotid, mullaga juured;

• peaaegu vedelas olekus prügi, näiteks köögijäätmed. Käitamine (Joon. 8)

• Söötke materjal punkrisse paremalt poolelt.

• Okste, võrsete ja puidu puhul söötke need masinasse vahetult pärast mahalõikamist. Kuivades võivad need muutuda väga kõvaks.

• Kui okste sissesöötmine on raskendatud, eemaldage neilt kõik väiksemad külgvõrsed.

• Enne väljutusava puhastamist lülitage mootor välja ja ühendage masin toiteallikast lahti.

• Vältige purustatud materjali kogunemist väljutusavasse. Vastasel juhul võib purustatud materjal väljutusava ummistada. Tühjendage mahutit korrapäraselt.

• Ärge söötke sisse materjali, mis ületab tehniliste andmete peatükis toodud oksa maksimaalset läbimõõtu. Olenevalt puidu vanusest ja seisukorrast võib oksa maksimaalne läbimõõt väheneda.

• Märja aiaprügi söötmine purustajasse põhjustab ummistuse. Et vältida masina ummistumist, söötke masinasse jäätmetega vaheldumisi puitu sisaldavat materjali.

• Pehme materjali või märjad oksad võib masin katki lõikamise asemel rebestada. Sama võib põhjustada ka kulunud vastulaba.

• Kui masin ummistub sisselaskeava või väljutuskanali juures, lülitage mootor välja ja eemaldage vooluvõrgust, enne kui puhastate prahi sisselaskeavast või väljutuskanalist. Hoidke toiteallikas prahist ja teistest jääkidest puhas, et vältida toiteallika kahjustamist või võimalikku tulekahju. Laba vahekauguse reguleerimine (Joon. 9) Tõhusa töö tagamiseks tuleb reguleerida vastulaba ja lõikuri vahekaugust. Vahekauguse määramine:

• Lülitage seade sisse.

• Keerake kinnitusnuppu vastupäeva, et vabastada reguleerimisnupp. Sellisel juhul teostage järgmised sammud: – Lülitage masin välja. – Oodake, kuni labad seiskuvad täielikult. – Eemaldage ummistuse tekitaja. – Lülitage oksapurustaja umbes 5 minuti pärast uuesti sisse ja sisestage kergemat materjali. – Kui pärast ooteaja möödumist ei saa masinat sisse lülitada, vaadake peatükki „Veaotsing”. Edasi/tagasi lüliti ETTEVAATUST! Enne edasi/tagasi lüliti asendi muutmist lülitage oksapurustaja välja. Asend e Labad pöörlevad edasisuunas. Asend d Labad pöörlevad tagasisuunas, et vabastada kinnikiilu- nud materjal. Valides asendiks d (tagasisuund), hoidke labade pöörlemiseks all toitelüliti rohelist nuppu. Toitelüliti vabas- tamisel seiskub oksapurustaja automaatselt. MÄRKUS.

• Suure eseme purustamiseks võib kuluda mitu tagasi- ja edasipöörlemise tsüklit. ETTEVAATUST!

• Õnnetuste vältimiseks kasutage ummistust põhjustanud esemete eemaldamiseks alati konksu või pulka.

• Enne taaskäivitamist oodake alati, kuni oksapurustaja on täielikult seiskunud. Mahuti ETTEVAATUST!

• Enne mahuti paigaldamist või eemaldamist lülitage masin välja ja ühendage lahti toitepistik.

• Ohutu töötamise tagamiseks kontrollige iga kahe tunni järel lukustusfunktsiooni funktsionaalsust.

• Ärge püüdke kunagi kaitsepiirete lukustusfunktsiooni blokeerida. Lukustushoob: Ülemine asend → mahuti on lukustatud. Alumine asend → mahuti on lukustamata. Seade ei lülitu ohutusfunktsiooni tõttu sisse. Kui lukustushoob on lukustamata asendis, siis ei lülitu masin sisse. Kui mahuti avatakse töötamise ajal lukust, siis masin seiskub automaatselt. Laba kate ETTEVAATUST!

• Enne laba katte avamist veenduge, et masin on välja lülitatud ja toitepistik eemaldatud.

• Enne laba katte avamist pange kätte kaitsekindad.

• Lõikur ei seisku koheselt pärast masina väljalülitamist. Oodake, kuni kõik detailid on seiskunud. Kui materjal tekitab ülemises korpuses tugeva ummis- tuse, avage selle eemaldamiseks laba kate. KÄITAMINE Seadke masin tööasendisse.

• Paigutage masin tasasele horisontaalsele pinnale. Ärge asetage masinat sillutatud või kruusaga pinnale.113 VEAOTSING HOIATUS! Enne vea likvideerima asumist lülitage masin välja, tõmmake välja toitepistik ja oodake, kuni masin on täielikult seiskunud. Viga Võimalik põhjus Lahendus Mootor ei käivitu Puudub toide Kontrollige ühendust toiteallikaga. Toitekaabel on defektne Laske kontrollida volitatud hoolduskeskuses. Ülekoormuse kaitse on rakendunud Oodake, kuni masin jahtub maha, ja vajutage siis rohelist nuppu. Mahuti turvakatkestusseade (mahuti on lukustamata) Kontrollige mahutit ja lukustage see. Mootorist kostab heli, kuid mootor ei käivitu Lõikur on ummistunud Lülitage seade välja. Lülitage edasi/tagasi lüliti tagasi-asendisse. Lülitage masin sisse ja laske sel töötada, kuni ummistus on kõrvaldatud. Lülitage masin uuesti välja. Viige edasi/tagasi lüliti uuesti edasi-asendisse. Kondensaatori rike Viige masin parandamiseks volitatud hoolduskeskusesse. Purustatav materjal ei liigu oksapurustaja sisse Tagurpidi pöörlemine. Lülitage seade välja ja vahetage pöörlemissuuna valimise lüliti asendit. Purustatav materjal takerdub punkrisse Lülitage seade välja. Lülitage edasi/tagasi lüliti tagasi- asendisse. Lülitage seade sisse, et vabastada purustatav materjal, ning eemaldage võimalikud võõrkehad. Lülitage seade uuesti välja. Viige edasi/tagasi lüliti uuesti edasi-asendisse. Purustatav materjal on liiga pehme või märg Suruge oksa abil alla. Lõikur on kulunud Reguleerige vastulaba, järgides kirjeldust peatükis „Laba vahekauguse reguleerimine”. Kui lõikur on väga kulunud, siis asendage see uuega. Purustatavat materjali ei lõigata korralikult tükkideks Vastulaba ei ole õigesti reguleeritud Reguleerige vastulaba. Seade käivitub, kuid ummis- tub ka vähese koormusega ja seiskub peagi mootori kaitselüliti rakendumisel. Pikenduskaabel on liiga pikk või liiga väikese ristlõikega. Pistikupesa on toiteallikast liiga kaugel või toitekaabli ristlõige on liiga väike. Kontrollige, kas pikenduskaabli ristlõige on vähemalt 1,5 mm

ja pikkus maksimaalselt 25 m. Pikema kaabli kasutamisel on minimaalne ristlõige 2,5 mm

• Keerake reguleerimisnuppu aeglaselt päripäeva, et viia vastulaba lõikurile lähemale. Keerake seni, kuni väljutusavast hakkavad kukkuma peened alumiiniumilaastud.

• Keerake kinnitusnuppu päripäeva, et lukustada reguleerimisnupp. HOOLDUS ETTEVAATUST!

• Enne ülevaatustoimingute või hooldustööde alustamist veenduge alati, et masin on välja lülitatud ja toitepistik eemaldatud.

• Enne ülevaatustoimingute või hooldustööde alustamist pange kätte kaitsekindad.

• Lõikur ei seisku koheselt pärast masina väljalülitamist. Enne hooldustööde alustamist oodake, kuni kõik detailid on seiskunud.

• Pärast hooldustööde lõpetamist veenduge, et masinast on eemaldatud kõik tööriistad.

• Ärge kasutage kunagi bensiini, lahusteid, alkoholi ega teisi sarnaseid aineid. See võib põhjustada värvi koorumist, deformeerumist või pragude tekkimist. Kasutage masina puhastamiseks ainult niisket riidelappi ja pehmet harja.

• Ärge puhastage masinat tavalise vooliku või kõrgsurvega veejoaga. Iga kasutuskorra järel teostage järgmised hooldustööd:

• Kontrollige, kas kõik lukustuskruvid on korralikult kinni (vajadusel pinguldage).

• Määrige metalldetaile, et kaitsta neid korrosiooni eest.
