INSTRUKCJA OBSŁUGI FH2500 DOLMAR

Elektryczny Rozdrabniacz Do Gałęzi Oryginalna instrukcja obsługi

• Hoidke ventilaatorid puhtad ja tolmuvabad. Aja jooksul lõikur ja vastulaba kuluvad. Vajadusel küsige lähimast volitatud hoolduskeskusest asendusdetaile.114 EÜ VASTAVUSDEKLARATSIOON Ainult Euroopa riigid EÜ vastavusdeklaratsioon on sellele kasutusjuhendile lisatud kui Lisa A.115 POLSKI (Oryginalna instrukcja) OSTRZEŻENIE: Urządzenie może być użytkowane przez dzieci powyżej 8 roku życia lub przez osoby niebędące w pełni władz zycznych, poznawczych lub umysłowych, bądź nieposiadające odpowiedniej wiedzy i doświadczenia, o ile jest nad nimi roztoczony nadzór lub jeśli otrzymały one odpowiednie instrukcje dotyczące bezpiecznego użytkowania urządzenia i rozumieją związane z tym niebezpieczeństwo. Nie wolno pozwalać, aby dzieci bawiły się urządzeniem. Dzieci bez nadzoru nie mogą czyścić urządzenia ani wykonywać czynności konserwacyjnych.

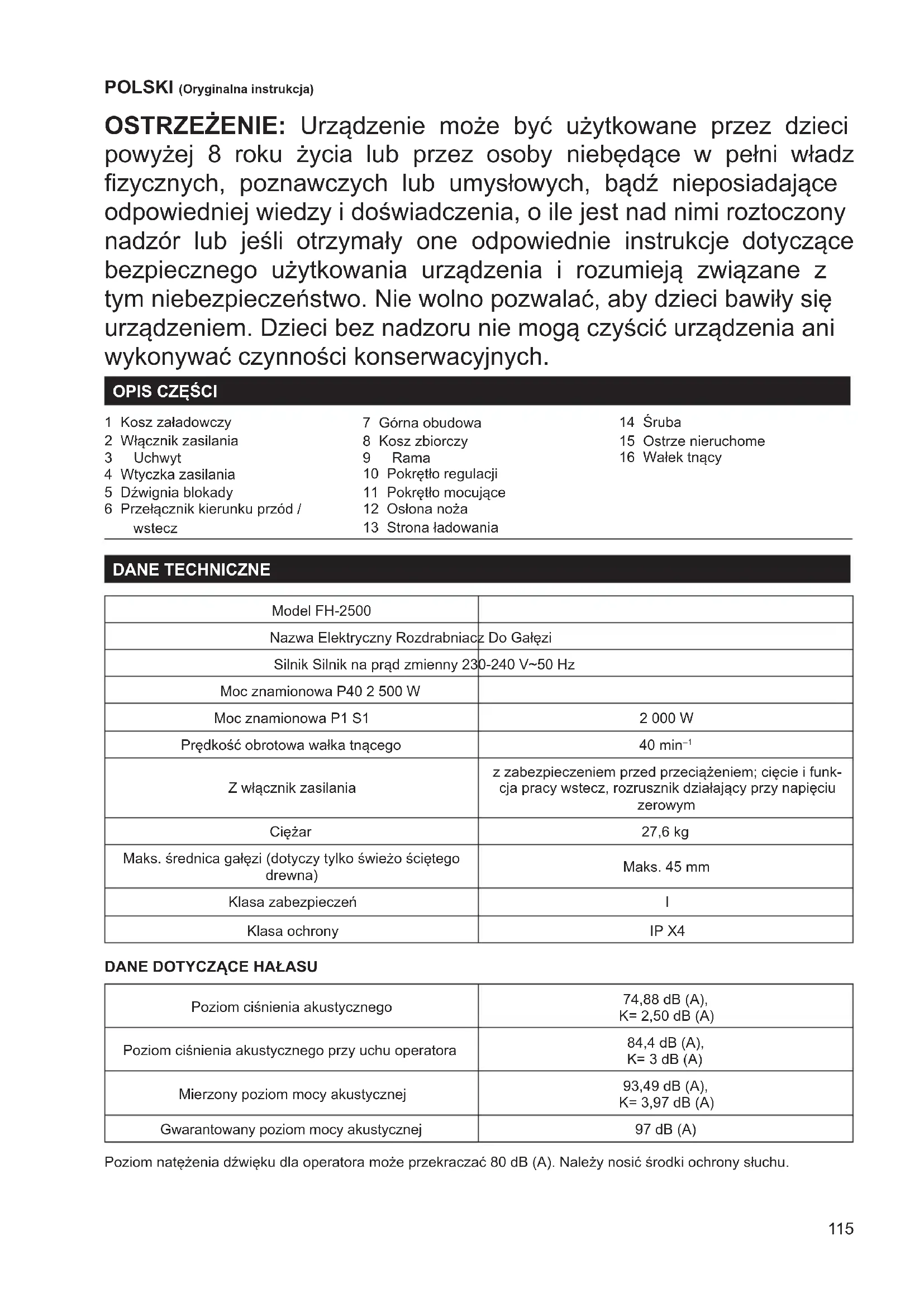

1 Kosz załadowczy 2 Włącznik zasilania 3 Uchwyt 4 Wtyczka zasilania 5 Dźwignia blokady 6 Przełącznik kierunku przód / wstecz 7 Górna obudowa 8 Kosz zbiorczy 9 Rama 10 Pokrętło regulacji 11 Pokrętło mocujące 12 Osłona noża 13 Strona ładowania 14 Śruba 15 Ostrze nieruchome 16 Wałek tnący DANE TECHNICZNE Model FH-2500 Nazwa Elektryczny Rozdrabniacz Do Gałęzi Silnik Silnik na prąd zmienny 230-240 V~50 Hz Moc znamionowa P40 2 500 W Moc znamionowa P1 S1 2 000 W Prędkość obrotowa wałka tnącego 40 min

Z włącznik zasilania z zabezpieczeniem przed przeciążeniem; cięcie i funk- cja pracy wstecz, rozrusznik działający przy napięciu zerowym Ciężar 27,6 kg Maks. średnica gałęzi (dotyczy tylko świeżo ściętego drewna) Maks. 45 mm Klasa zabezpieczeń I Klasa ochrony IP X4

DANE DOTYCZĄCE HAŁASU

Poziom ciśnienia akustycznego 74,88 dB (A), K= 2,50 dB (A) Poziom ciśnienia akustycznego przy uchu operatora 84,4 dB (A), K= 3 dB (A) Mierzony poziom mocy akustycznej 93,49 dB (A), K= 3,97 dB (A) Gwarantowany poziom mocy akustycznej 97 dB (A) Poziom natężenia dźwięku dla operatora może przekraczać 80 dB (A). Należy nosić środki ochrony słuchu.116

OSTRZEŻENIA DOTYCZĄCE

PRZECZYTAĆ UWAŻNIE PRZED ROZPOCZĘCIEM

UŻYTKOWANIA INSTRUKCJĘ OBSŁUGI NALEŻY ZACHOWAĆ DO WGLĄDU Urządzenie można uruchomić dopiero po przeczy- taniu instrukcji obsługi. Należy przestrzegać wszystkich podanych instrukcji i zamontować urządzenie zgodnie z opisem. Przeznaczenie urządzenia

• Rozdrabniacz ogrodowy przeznaczony jest do rozdrab- niania następujących materiałów: – Wszystkie rodzaje gałęzi do średnicy zgodnej ze specykacją urządzenia (w zależności od rodzaju i stanu drewna) – Odpady ogrodowe, takie jak uschnięte rośliny lub wilgotne chwasty, które leżały kilka dni (należy je rozdrabniać na przemian z gałęziami).

• Rozdrabniacz ogrodowy przeznaczony jest do użytku osobistego, a nie komercyjnego. Nie należy go używać w miejscach publicznych. W przypadku niskonapięciowych sieci elektroenergetycznych o napięciu pomiędzy 220 V a 250 V. Włączanie i wyłączanie urządzeń elektrycznych pow- oduje wahania napięcia. Posługiwanie się urządzeniem przy niesprzyjających parametrach zasilania może mieć niekorzystny wpływ na działanie innych urządzeń. Przy impedancji sieci zasilającej mniejszej lub równej 0,45 Ohm można założyć, że niekorzystne efekty nie wystąpią. Gniazdo zasilające używane do podłączenia tego urządzenia powinno być zabezpieczone bezpiec- znikiem topikowym lub automatycznym o zwłocznej charakterystyce wyłączania. Ogólne instrukcje

• Należy przeczytać instrukcję, aby zapoznać się ze spo- sobem obsługi urządzenia. Użytkownicy posiadający niewystarczającą wiedzę w zakresie obsługi urządzenia stwarzają zagrożenie zarówno dla siebie samych, jak i dla innych osób.

• Nie należy użyczać urządzenia osobom, których doświadczenie nie zostało potwierdzone.

• Użyczając urządzenie, należy zawsze dołączyć instrukcję obsługi.

• Elektryczny rozdrabniacz do nie jest przeznaczony do użytkowania przez osoby niebędące w pełni władz zycznych, poznawczych lub umysłowych, bądź nieposiadające odpowiedniej wiedzy i doświadczenia. Należy uważać, aby małe dzieci nie miały dostępu do urządzenia i nie mogły się nim bawić. Nie należy pozwalać dzieciom na użytkowanie urządzenia.

• Urządzenie powinno być używane tylko przez osoby w odpowiedniej formie zycznej. Wszelkie czynności pow- inny być wykonywane spokojnie i ostrożnie. Użytkownik jest odpowiedzialny za bezpieczeństwo osób i mienia w pobliżu miejsca użytkowania urządzenia.

• Nie wolno używać urządzenia, będąc pod wpływem alkoholu lub narkotyków, albo gdy jest się zmęczonym lub chorym. SYMBOLE Poniżej przedstawiono symbole stosowane w przypadku opisywanego urządzenia. Przed rozpoczęciem jego użytkowania należy się upewnić, że są one zrozumiałe.

• Należy przeczytać instrukcję obsługi.

• Należy zachować szczególną ostrożność.

• Należy wyłączyć silnik i odłączyć zasilanie przed serwisowaniem, czyszczeniem, konserwacją lub naprawą.

• Może wyrzucać materiał z dużą prędkością.

• Nie dopuszczać osób postronnych i zwierząt do obszaru zagrożenia.

• Niebezpieczeństwo – wirujące ostrza. Nie wolno zbliżać rąk i stóp do otworów, gdy urządzenie pracuje.

• Niebezpieczeństwo – wirujące ostrza. Nie wolno zbliżać rąk i stóp do otworów, gdy urządzenie pracuje.

• Nosić okulary ochronne i stosować odpowiednią ochronę słuchu.

• Nosić rękawice ochronne.

• Nie wystawiać na działanie deszczu czy wilgoci.

• Przekręcić pokrętło w prawo, aby zmniejszyć prześwit / przekręcić pokrętło w lewo, aby zwiększyć prześwit

• Wymiana noża lub czynności serwisowe wymagają otwarcia osłony noża.

• Należy poczekać, aż wszystkie części urządzenia zatrzymają się.

• Nie wykorzystywać urządzenia jako podestu.

• Dotyczy tylko państw UE Z uwagi na obecność w sprzęcie niebezpiecznych składników, zużyty sprzęt elektryczny i elektroniczny może powodować negatywny wpływ na środowisko i zdrowie ludzi. Nie wyrzucaj urządzeń elektrycznych i elektronicznych wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte urządzenia elektryczne i elektroniczne należy składować osobno i przekazywać do punktu selektywnej zbiórki odpadów komunalnych, działającego zgodnie z przepisami dotyczącymi ochrony środowiska. Informuje o tym symbol przekreślonego kołowego kontenera na odpady umieszczony na sprzęcie.117 – Upewnić się, że kosz załadowczy jest pusty. – Sprawdzić, czy otwór wlotowy i otwór wylotowy są odpowiednio zabezpieczone. – Dokładnie sprawdzić wszystkie części urządzenia, aby mieć pewność, że działa ono prawidłowo i spełnia swoją funkcję. Zwłaszcza nie wolno nigdy użytkować urządzenia, którego przełącznik nie działa prawidłowo.

• Jeśli przewód zasilania jest uszkodzony, należy zwrócić się do autoryzowanego punktu serwisowego Dolmar o jego wymianę, zawsze z użyciem oryginalnych części. Zasady bezpieczeństwa dotyczące urządzeń elektrycznych BACZNOŚĆ:

• Opisywane urządzenie to urządzenie klasy I. Należy je przyłączać do gniazda zasilania z uziemieniem. Nieprawidłowe uziemienie może być przyczyną porażenia prądem elektrycznym i śmierci. Należy stosować tylko trzyżyłowe przewody przedłużeniowe, które posiadają wtyczki i gniazda z trzema stykami, które będą pasować do wtyczki narzędzia.

• Unikać kontaktu z uziemionymi powierzchniami (np. rury, grzejniki) podczas pracy urządzenia.

• Do pracy na wolnym powietrzu należy stosować tylko przewód przedłużeniowy IEC60245 (H07RN-F) z przyłączem odpornym na rozpryski. Jego przekrój musi wynosić co najmniej 1,5 mm

w przypadku przewodu o długości do 25 m oraz 2,5 mm

w przypadku długości przewodu ponad 25 m.

• Jeśli stosowany jest długi, cienki przewód, może to powodować spadki napięcia. Jeśli tak się stanie, moc urządzenia będzie mniejsza.

• Jeśli stosowany jest przewód przedłużeniowy, należy upewnić się, że nie przeszkadza on w pracy, nie jest ściśnięty lub zagięty oraz że jego wtyczka nie ulegnie zamoczeniu.

• Jeśli stosowana jest szpula, należy przewód całkowicie rozwinąć ze szpuli.

• Należy zachować ostrożność w postępowaniu z prze- wodem. Nie wolno wykorzystywać go do przenoszenia lub przeciągania urządzenia, ani do wyciągania wtyczki z gniazda elektrycznego. Przewód należy trzymać z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane przewody zasilające zwiększają ryzyko porażenia prądem elektrycznym.

• Należy regularnie sprawdzać przewód przedłużeniowy pod względem uszkodzeń izolacji. W razie uszkodzeń należy przewód wymienić.

• Jeśli przewód zasilający jest uszkodzony, należy natychmiast wyciągnąć wtyczkę z gniazda zasilania. Uszkodzony przewód może spowodować zetknięcie z częściami pod napięciem i porażenie elektryczne.

• Nie wolno używać uszkodzonych przewodów.

• Urządzenie wolno podłączać wyłącznie do gniazdek w sprawdzonych obwodach elektrycznych. Należy sprawdzić, czy napięcie sieci jest zgodne z napięciem na tabliczce znamionowej.

• Nie wolno wyłączać lub omijać zabezpieczeń.

• Jeśli urządzenie jest używane na wolnym powietrzu, należy zawsze stosować wyłącznik różnicowo-prądowy o prądzie załączającym nie większym niż 30 mA.

• Urządzenie należy użytkować zgodnie z niniejszą instrukcją, mając na uwadze warunki pracy i jego zastosowanie. Użycie urządzenia w sposób niezgodny z jego przeznaczeniem może stwarzać zagrożenie.

• Nie wolno modykować urządzenia, nawet jeśli chodzi o montaż zabezpieczeń, takich jak automatyczny wyłącznik. Może to zagrażać bezpieczeństwu.

• Przepisy krajowe lub lokalne mogą ograniczać wykorzystanie tego urządzenia.

• Należy zachować czujność. Zwracać uwagę na wykonywane czynności. Postępować zgodnie ze zdrowym rozsądkiem. Nie używać urządzenia, gdy jest się zmęczonym. Sprzęt ochrony osobistej

• Należy się właściwie ubrać. Odzież noszona podczas pracy powinna być funkcjonalna i odpowiednia, tzn. powinna przylegać do ciała, ale nie może krępować ruchów. Nie nosić biżuterii lub odzieży, która mogłaby się zaplątać w urządzeniu. Długie włosy należy schować pod odpowiednim nakryciem głowy.

• Należy nosić środki ochrony słuchu, aby zapobiec utracie słuchu.

• Należy nosić okulary lub gogle ochronne, aby chronić oczy przed odpadkami wyrzucanymi z kosza załadowczego.

• Należy nosić rękawice ochronne, aby zapobiec urazom dłoni.

• Jeśli występuje dużo pyłu, np. przy rozdrabnianiu suchych gałęzi lub części żywopłotów z liśćmi, należy nosić maskę na twarz.

• Podczas pracy z urządzeniem należy zawsze nosić wytrzymałe obuwie na podeszwie antypoślizgowej. Takie obuwie chroni przed obrażeniami i zapewnia stabilne oparcie. Bezpieczeństwo w miejscu pracy

• Podczas pracy urządzenia nie można dopuszczać w pobliże dzieci oraz osób postronnych.

• Urządzenie należy uruchamiać na otwartej przestrzeni i na równej, twardej powierzchni. Nie wolno uruchamiać urządzenia w pobliżu ściany lub innych przeszkód.

• Urządzenia nie wolno używać w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Urządzenie wytwarza iskry, które mogą spowodować zapalenie się pyłu lub oparów.

• Nie wolno uruchamiać urządzenia na powierzchni brukowanej lub żwirowej, gdzie wyrzucany materiał mógłby spowodować obrażenia.

• W miejscu pracy należy utrzymywać czystość i zadbać o dobre oświetlenie. Nieporządek bądź słabe oświetlenie sprzyjają wypadkom.

• Urządzenie należy chronić przed deszczem i wilgocią. Woda, która dostanie się do wnętrza urządzenia, zwiększa ryzyko porażenia prądem elektrycznym. Uruchamianie urządzenia

• Przed podłączeniem wtyczki zasilania lub włączeniem urządzenia: – Sprawdzić, czy wszystkie śruby, nakrętki i inne elementy mocujące są prawidłowo dokręcone. – Sprawdzić czy osłony, zabezpieczenia i siatki są prawidłowo umocowane i w dobrym stanie technicznym. – Wymienić uszkodzone lub nieczytelne etykiety informacyjne.118 Instrukcja konserwacji

• Urządzenie powinno być serwisowane przez au- toryzowany punkt serwisowy, zawsze przy użyciu oryginalnych części zamiennych. Niewłaściwie prz- eprowadzone naprawy i nieodpowiednia konserwacja mogą skrócić okres użytkowania urządzenia i zwiększyć ryzyko wypadku.

• Przed serwisowaniem, oględzinami, regulacją, przechowywaniem lub wymianą akcesoriów należy wykonać następujące czynności: – Wyłączyć źródło zasilania – Odłączyć urządzenie od zasilania – Upewnić się, że wszystkie części ruchome przestały się poruszać – Pozostawić urządzenie do ostygnięcia.

• Sprawdzić ewentualne uszkodzenia urządzenia: – Czy zabezpieczenia działają prawidłowo i zgod- nie z przeznaczeniem – Czy wszystkie ruchome części pracują płynnie i prawidłowo – Czy wszystkie części są nieuszkodzone i prawidłowo zamontowane – Jeśli jakieś części są uszkodzone, powinny zostać wymienione lub naprawione przez auto- ryzowany punkt serwisowy.

• Przy serwisowaniu wałka tnącego należy zachować szczególną ostrożność. Wałek tnący może być poruszany ręcznie, mimo załączonej blokady zabezpieczającej.

• Nie wolno czyścić urządzenia wodą. Grozi to porażeniem prądem elektrycznym.

• Należy nosić rękawice ochronne podczas prac kon- serwacyjnych lub montażowych, aby zapobiec urazom palców.

• Nie wolno przeprowadzać czynności konserwacyjnych bądź napraw innych niż opisane w niniejszej instrukcji obsługi. Wszelkie inne czynności powinny być wykonywane przez autoryzowany punkt serwisowy Dolmar.

• Należy stosować wyłącznie oryginalne części zamie- nne i akcesoria rmy Dolmar przeznaczone do danego urządzenia. W przeciwnym wypadku istnieje zagrożenie obrażeniami ciała lub uszkodzeniem urządzenia.

• Urządzenie należy przechowywać w suchym pomiesz- czeniu. Trzymać z dala od dzieci. Nie przechowywać urządzenia na wolnym powietrzu. MONTAŻ OSTROŻNIE:

• Przed rozpoczęciem prac na urządzeniu należy je wyłączyć i odłączyć zasilanie.

1. Umieścić górną obudowę do góry nogami na płaskim

podłożu. Następnie umieścić na niej ramę. Należy zwrócić uwagę na kierunek części. (Rys. 2)

2. Dokręcić każdą część śrubami mocującymi. Upewnić

się, że części są nieruchome. (Rys. 3)

3. Zamocować blokady śrubami. Sprawdzić, czy są

mocno dokręcone. (Rys. 4)

4. Dokręcić koła w następujący sposób: (Rys. 5)

– Zamontować oś na jednym z kół. – Przełożyć oś przez otwory w podstawie. Użytkowanie

• Nie zbliżać twarzy ani innych części ciała do otworu wlotowego.

• Nie wolno dopuścić, aby dłonie lub inne części ciała lub odzieży znalazły się w otworze wlotowym lub wylotowym albo w pobliżu ruchomych części. Może to być przyczyną poważnych obrażeń ciała.

• Nie wolno wychylać się zbyt daleko. Należy stać pewnie, aby nie stracić równowagi. Taka postawa gwarantuje lepsze opanowanie urządzenia w niespodziewanych sytuacjach. Podczas ładowania nie można stać wyżej niż podstawa urządzenia.

• Podczas pracy urządzenia należy zawsze stać z dala od otworu wylotowego.

• Należy przestrzegać krajowych przepisów dotyczących ochrony przed hałasem.

• Nie wolno ładować do urządzenia kamieni, elementów metalowych, butelek lub innych ciał obcych. Należy uważać, aby żadne ciała obce nie dostały się do urządzenia wraz z ładowanym materiałem.

• Jeśli ostrze uderzy w ciało obce lub jeśli urządzenie zaczyna drgać lub wydawać nietypowe odgłosy, należy natychmiast wyłączyć silnik. Sprawdzić, czy rozdrabniacz nie uległ uszkodzeniu i dokręcić poluzowane części. Gdy niezbędna jest naprawa, należy zwrócić się do lokalnego autoryzowanego punktu serwisowego.

• Nie można dopuścić do gromadzenia się rozdrobnio- nego materiału w otworze wylotowym. W przeciwnym wypadku ładowany materiał może być odrzucany przez otwór wlotowy.

• Należy wyłączyć silnik i odłączyć zasilanie w następujących przypadkach: – Zawsze, gdy urządzenie pozostaje bez nadzoru – Przed udrożnieniem lub usunięciem usterki – Przed sprawdzeniem, czyszczeniem lub konserwacją urządzenia – Przed regulacją, wymianą akcesoriów lub przechowywaniem – Gdy urządzenie zaczyna nietypowo drgać lub zaczyna wydawać nietypowe odgłosy – Przed oczyszczeniem otworu wlotowego lub wylotowego – Przed założeniem lub zdjęciem kosza zbiorczego – Przed transportem.

• Nie przechylać urządzenia podczas użytkowania.

• Przy ładowaniu długich gałęzi należy zachować odpowiednią odległość. Mogą one zostać odrzucone, co grozi obrażeniami ciała.

• Nie wolno używać urządzenia bez kosza załadowczego.

• Nie przeciążać urządzenia. Praca w przewidzianym tempie pozwoli wykonać zadanie lepiej i bezpieczniej. Częste przeciążanie może spowodować uszkodzenie silnika lub pożar.

• Należy stosować urządzenie odpowiednio do zadania. Nie wolno używać urządzenia niezgodnie z przezna- czeniem. Nigdy nie ładować do urządzenia metalowych części, szkła, kamieni, elementów ceramicznych, części z tworzywa, zbyt grubych gałęzi, wyschniętego drewna, grubych płyt drewnianych itp.119 – Jeśli po tym czasie urządzenie nie daje się włączyć, należy zapoznać się z punktem „Rozwiązywanie problemów”. Przełącznik kierunku przód / wstecz OSTROŻNIE: Przed zmianą przełącznika kierunku przód / wstecz należy wyłączyć rozdrabniacz. Pozycja e Ostrza obracają się w przód. Pozycja d Ostrza obracają się wstecz, aby usunąć zablokowany materiał. Po zmianie kierunku obrotów na d (wstecz), należy przytrzymać zielony przycisk włącznika zasilania, aby ostrza się obracały. Po zwolnieniu włącznika zasilania urządzenie automatycznie się zatrzymuje. UWAGA:

• Rozdrobnienie dużego elementu może wymagać kilkukrotnej zmiany kierunku obrotów wstecz i w przód. OSTROŻNIE:

• Do usuwania zablokowanego materiału należy zawsze używać haczyka lub kija.

• Przed ponownym uruchomieniem urządzenia należy poczekać, aż ostrza całkowicie się zatrzymają. Kosz zbiorczy OSTROŻNIE:

• Przed założeniem lub zdjęciem kosza zbiorczego należy wyłączyć urządzenie i odłączyć od zasilania.

• Aby zapewnić bezpieczną pracę co dwie godziny należy sprawdzać, czy blokada działa prawidłowo.

• Nie wolno omijać blokad i zabezpieczeń. Dźwignia blokady: Górne położenie → Kosz zbiorczy jest zablokowany. Dolne położenie → Kosz zbiorczy jest odblokowany. Urządzenie nie włącza się z powodu zabezpieczenia. Urządzenia nie można włączyć, jeśli dźwignia blokady jest w położeniu odblokowanym. Urządzenie automa- tycznie wyłącza się, jeśli kosz zbiorczy zostanie odblo- kowany podczas pracy. Osłona noża OSTROŻNIE:

• Przed otwarciem osłony noża upewnić się, że urządzenie jest wyłączone i odłączone od zasilania.

• Przy otwieraniu osłony noża należy mieć na rękach rękawice ochronne.

• Ostrze nie zatrzymuje się natychmiast po wyłączeniu urządzenia. Należy poczekać, aż wszystkie części zatrzymają się. Jeśli materiał całkowicie zablokuje górną obudowę, należy go usunąć po otwarciu osłony noża. OBSŁUGA Przygotowanie urządzenia:

• Ustawić urządzenie na płaskiej poziomej powierzchni. Nie ustawiać urządzenia na powierzchni brukowanej lub żwirowej. – Zamocować drugie koło na osi, przekładając zawleczkę przez otwór w osi. Umocować koło, zaginając zawleczkę. – Założyć pokrywy na koła.

5. Zamocować kosz zbiorczy. Następnie podnieść

dźwignię blokady. (Rys. 6)

BACZNOŚĆ: Przed podłączeniem urządzenia do zasilania upewnić się, że urządzenie jest wyłączone. Podłączenie urządzenia do zasilania, gdy jest ono włączone, może spowodować jego nieoczekiwane uruchomienie, co grozi poważnymi obrażeniami ciała. Włącznik zasilania (Rys. 7) OSTROŻNIE: Nie wolno używać urządzenia z uszkodzonym włącznikiem zasilania. Wymianę wadliwie działającego włącznika powinien przeprowadzić autoryzowany punkt serwisowy rmy Dolmar. Aby włączyć urządzenie, należy nacisnąć zielony przycisk. Aby wyłączyć urządzenie, wcisnąć czerwony przycisk. Wskaźnik diodowy Wskaźnik diodowy informuje o stanie urządzenia w następujący sposób: Kolor CZERWONY: Gdy urządzenie jest podłączone do źródła zasilania i jest wyłączone. Kolor ZIELONY: Gdy urządzenie jest włączone. Stale migający kolor ZIELONY: Gdy nastąpi blokada urządzenia podczas jego pracy. Migający kolor CZERWONY: Gdy urządzenie nie może samoczynnie powrócić do pracy. Gdy tak się stanie, należy ręcznie usunąć problem. Zabezpieczenie przed niepożądanym ponownym uruchomieniem Jeśli nastąpi przerwa zasilania, urządzenie automaty- cznie się wyłącza. Aby uruchomić je ponownie, należy nacisnąć zielony przycisk. Zabezpieczenie przed przeciążeniem Silnik urządzenia jest wyposażony w zabezpieczenie przed przeciążeniem. W przypadku przeciążenia urządzenie reaguje następująco: – Ostrze działa we wstecznym kierunku przez dwie lub trzy sekundy, aby wypchnąć rozdrobniony materiał z powrotem na zewnątrz. – Następnie ostrza ponownie zaczynają obracać się w przód. – Jeśli urządzenie jest cały czas zablokowane po trzykrotnej próbie odblokowania, zatrzymuje się ono, a wskaźnik diodowy zaczyna migać na czerwono. Gdy tak się stanie, należy wykonać następujące czynności: – Wyłączyć urządzenie. – Poczekać, aż ostrza całkowicie się zatrzymają. – Usunąć materiał blokujący urządzenie. – Po około 5 minutach ponownie włączyć roz- drabniacz i załadować do niego łatwiejszy do rozdrobnienia materiał.120 Regulacja prześwitu ostrza (Rys. 9) Aby zapewnić optymalną pracę urządzenia, należy ustawić prześwit pomiędzy ostrzem nieruchomym a wałkiem tnącym. Ustawienie prześwitu:

• Przekręcić pokrętło mocujące w lewo, aby zwolnić pokrętło regulacji.

• Powoli przekręcać pokrętło regulacji w prawo, aby zbliżyć ostrze nieruchome do wałka tnącego. Przekręcać tak długo, aż z otworu wylotowego zaczną wypadać opiłki aluminium.

• Przekręcić pokrętło mocujące w prawo, aby zablokować pokrętło regulacji. KONSERWACJA OSTROŻNIE:

• Przed przystąpieniem do oględzin urządzenia lub jego konserwacji należy zawsze upewnić się, czy zostało wyłączone i odłączone od zasilania.

• Przed rozpoczęciem oględzin lub prac konserwacyjnych należy założyć rękawice ochronne.

• Ostrze nie zatrzymuje się natychmiast po wyłączeniu urządzenia. Przed rozpoczęciem prac konserwacyjnych należy poczekać, aż wszystkie części zatrzymają się.

• Po zakończeniu prac konserwacyjnych upewnić się, że wszystkie narzędzia zostały zabrane.

• Nie wolno stosować benzyny, olej benzyna, rozpuszczalników, alkoholu itp. środków. Substancje te mogą spowodować odbarwienia, odkształcenia lub pęknięcia. Do czyszczenia urządzenia stosować tylko wilgotną szmatkę i miękką szczotkę.

• Nie używać węża z wodą i nie czyścić urządzenia strumieniem wody pod ciśnieniem. Po każdym użyciu urządzenia wykonać następujące czynności konserwacyjne:

• Sprawdzić, czy wszystkie śruby mocujące są dokręcone (w razie potrzeby dokręcić).

• Przesmarować części metalowe, aby zabezpieczyć je przed korozją.

• Wyloty powietrza utrzymywać w czystości i chronić przed kurzem. Wałek tnący i i ostrze nieruchome zużywają się z czasem. Jeśli konieczna jest ich wymiana, należy zwrócić się do najbliższego autoryzowanego punktu serwisowego.

• Należy pozostawić bezpieczną odległość (co najmniej 2 m) od ścian i innych przeszkód. Przed uruchomieniem upewnić się, że:

• Przewody przyłączeniowe nie są uszkodzone. Jeśli widać ślady przecięcia lub przetarcia, należy przerwać pracę i natychmiast je wymienić.

• Urządzenie nie jest uszkodzone i wszystkie śruby są dokręcone.

• Urządzenie jest całkowicie i prawidłowo zmontowane. Sprawdzić podłączenie zasilania:

• Upewnić się, że napięcie zasilania odpowiada napięciu na tabliczce znamionowej oraz że urządzenie jest prawidłowo uziemione.

• Stosować przewody przedłużeniowe o odpowiedniej grubości. Materiały, które mogą być rozdrabniane Rozdrabniacz może przyjmować następujące rodzaje materiałów:

• Wszystkie rodzaje gałęzi do średnicy zgodnej ze specykacją urządzenia, w zależności od rodzaju i stanu drewna

• Odpady ogrodowe, takie jak uschnięte rośliny lub wilgotne chwasty, które leżały kilka dni (należy je rozdrabniać na przemian z gałęziami). Rozdrabniacz NIE może przyjmować następujących materiałów:

• Szkło, metal, tworzywo sztuczne, kamienie, ceramika, grubsze gałęzie, wyschnięte drewno, grube płyty drew- niane, tkanina, worki plastikowe, korzenie z glebą.

• Odpadki o niemal płynnej konsystencji, np. odpadki kuchenne. Obsługa: (Rys. 8)

• Ładować materiał do kosza załadowczego z prawej strony.

• W przypadku gałęzi, gałązek i konarów należy je rozdrabniać tuż po ścięciu. W miarę wysychania mogą one stać się bardzo twarde.

• Jeśli ładowanie gałęzi jest utrudnione, należy poobcinać boczne odrosty.

• Przed oczyszczeniem otworu wylotowego należy wyłączyć silnik i odłączyć urządzenie od zasilania.

• Nie dopuszczać do gromadzenia się rozdrobnionego materiału w otworze wylotowym. W przeciwnym wy- padku materiał może zablokować otwór. Kosz zbiorczy należy regularnie opróżniać.

• Nie ładować gałęzi, których średnica przekracza średnicę maksymalną podaną w specykacji tech- nicznej. W zależności od stanu i wysuszenia drewna średnica maksymalna może być mniejsza.

• Rozdrabnianie wilgotnych odpadów ogrodowych może prowadzić do zapchania urządzenia. Aby temu zapo- biec, należy ładować na przemian odpady z gałęziami.

• Miękki materiał lub mokre gałęzie mogą zostać rozdarte, a nie pocięte. Problem ten może występować również wtedy, gdy ostrze nieruchome jest zużyte.

• W przypadku wystąpienia zatoru w otworze wlotowym lub wyrzutniku, przed przystąpieniem do jego usuwania należy wyłączyć silnik i odłączyć urządzenie od zasilania. Nie należy dopuszczać do gromadzenia się śmieci i innych zanieczyszczeń w stree źródła zasilania, aby nie doszło do uszkodzenia źródła zasilania lub pożaru.121

ROZWIĄZYWANIE PROBLEMÓW

BACZNOŚĆ: Przed usunięciem usterki należy wyłączyć urządzenie, wyciągnąć wtyczkę z gniazda zasilania i poczekać, aż urządzenie zatrzyma się całkowicie. Problem Możliwa przyczyna Rozwiązanie Silnik nie uruchamia się Brak zasilania Sprawdzić zasilanie sieciowe. Uszkodzony przewód zasilający Zlecić kontrolę w autoryzowanym punkcie serwisowym. Włącza się zabezpieczenie przed przeciążeniem Poczekać, aż urządzenie ostygnie, a następnie nacisnąć zielony przycisk. Zabezpieczenie odcinające kosza zbior- czego (kosz zbiorczy jest odblokowany) Sprawdzić i zablokować kosz zbiorczy. Słychać pracę silnika, ale urządzenie nie uruchamia się Wałek tnący jest zablokowany Wyłączyć urządzenie. Przełączyć przełącznik kierunku przód/wstecz na obrót wstecz. Włączyć urządzenie aż do usunięcia blokady. Ponownie wyłączyć urządzenie. Zmienić kierunek obrotów na obroty w przód. Usterka kondensatora Zlecić naprawę w lokalnym autoryzowanym punkcie serwisowym. Materiał nie jest wciągany do rozdrabniacza Zmieniono kierunek obrotów. Wyłączyć urządzenie i przełączyć kierunek obrotów. Materiał blokuje się w koszu załadowczym Wyłączyć urządzenie. Przełączyć przełącznik kierunku przód/wstecz na obrót wstecz. Włączyć urządzenie, aby usunąć materiał do rozdrobnienia, usunąć ciała obce. Ponownie wyłączyć urządzenie. Zmienić kierunek obrotów na obroty w przód. Materiał do rozdrobnienia zbyt miękki lub wilgotny Dopchnąć gałęzią Zużyty wałek tnący Ustawić ostrze nieruchome zgodnie z punktem „Regulacja prześwitu ostrza”. Jeśli wałek tnący jest mocno zużyty, wymienić go. Materiał nie jest dokładnie rozdrabniany Nieprawidłowe ustawienie ostrza nieruchomego Ustawić ostrze nieruchome. Urządzenie uruchamia się, ale blokuje się nawet przy niewielkim obciążeniu i wyłącza się z powodu obciążenia. Przewód przedłużeniowy zbyt długi lub zbyt cienki. Gniazdo położone zbyt daleko od źródła zasilania lub zbyt mały przekrój przewodu zasilającego Sprawdzić, czy przekrój przewodu przedłużeniowego wynosi co najmniej 1,5 mm

, z długością maksymalną 25 m. Jeśli przewód jest dłuższy, to minimalny przekrój wynosi 2,5 mm
