KÄYTTÖOHJE FH2500 DOLMAR

FIN Sähkösilppuri Alkuperäinen käyttoohje

LV Elektriskais zaru smalcinatajs Tulkojums no rokasgramatas originalvaloda

LT Elektrinis smulkintuvas Originali naudiojimo instrukcija

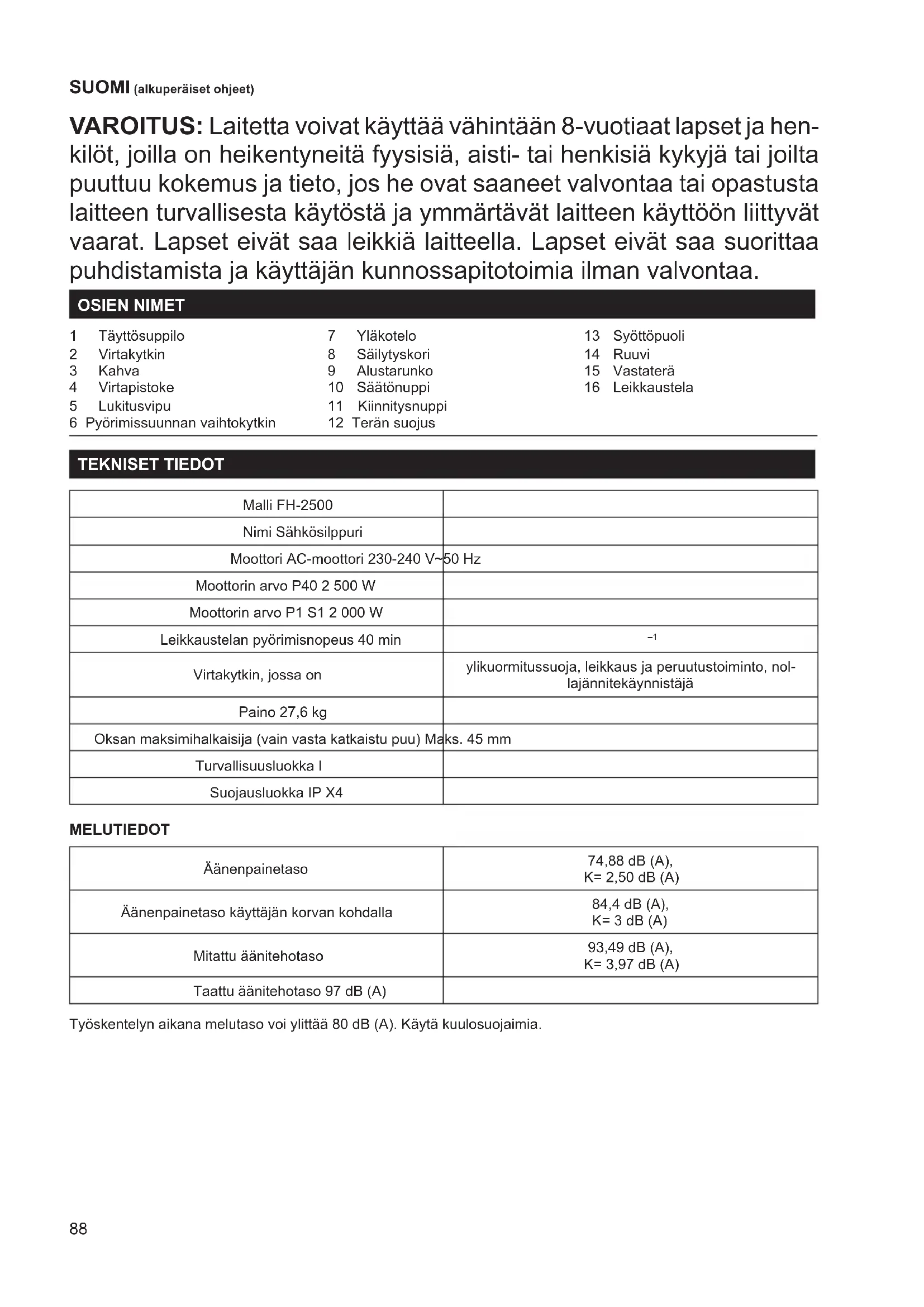

VAROITUS: Laitetta voivat käyttaa vähintäan 8-vuotiaat lapset ja henkilö, joilla on heikentyneitä fyxisiä, aisti- tai henkisiä kykyjä tai joilta puuttuu kokemus ja tieto, jos he ovat saaneet valvontaa tai opastusta laitteen turvallisesta käytostä ja ymmärätvät laitteen käyttoön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistamista ja käytäjan kunnossapitotoimia ilman valvontaa.

OSIEN NIMET

1	Täytössuppilo	7	Ylåketelo	13	Syöttöpuoli
2	Virtakytkin	8	Säilytyskori	14	Ruuvi
3	Kahva	9	Alustarunko	15	Vastaterä
4	Virtapistoke	10	Säätönuppi	16	Leikkaustela
5	Lukitusvipu	11	Kiinnitysnuppi
6	Pyörimissuunnan vaihtokytkin	12	Terän suojus

TEKNISET TIEDOT

Malli FH-2500
Nimi Sähkösilppuri
Moottori AC-moottori 230-240 V~50 Hz
Moottorin arvo P40 2 500 W
Moottorin arvo P1 S1 2 000 W
Leikkaustelan pyörimisnopeus 40 min	-1
Virtakytkin, jossa on	ylikuormitussuoja, leikkaus ja peruutustoiminto, nol-lajännitekäynistäjä
Paino 27,6 kg
Oksan maksimihalkaisija (vain vasta katkaistu puu) Maks. 45 mm
Turvallisuusuokka I
Sujoausluokka IP X4

MELUTIEDOT

Äänenpainetaso	74,88 dB (A), K= 2,50 dB (A)
Äänenpainetaso käytäjän korvan kohdalla	84,4 dB (A), K= 3 dB (A)
Mitattu äänitehotaso	93,49 dB (A), K= 3,97 dB (A)
Taattu äänitehotaso 97 dB (A)

Työskentelyn aikana melutasao voi ylittä 80 dB (A). Käytä kuulosuojaimia.

SYMBOLIT

Laitteessa on käytetty seuraavia symboleja. Varmista ennen käyttoa, etta ymmarrat niiden merkityksen.

Lue kayttoohje.
Noudata erityistavarovaisuutta.
- Sammuta moottori ja irrota pistoke ennen huoltoa, puhdistusta, kunnossapitoa tai korjausta.
- Esineità voi sinkoutua ulos suurella nopeudella.
- Pidä sivustakatsojat ja lemmikit loitolla vaara-alueelta.
- Vaara - pyöriviä terä. Pida kädet ja jalat etäällä ukoista, kun laite on käynnissä.
- Vaara - pyöriviä teria. Pida kädet ja jalat etäällä ukoista, kun laite on käynnissä.
- Käytä suojalaseja ja kuulosuojaimia.
Käytä suojakäineita.
- Alä altista laitetta sateelle tai kosteudelle.
- Pienennä valysta kaantamalla nuppia myotapäivaan / suurenna valysta kaantamalla nuppia vastapäivaan
- Avaa terän suojus, kun haluat vaihtaa terän tai huoltaa sitä.
- Odota, kunnes kaikki laitteen osat ovat pysahtyneet.
- Alä kayṭa laitetta askelmana.
Koskee vain EU-maita

Käytetyillä sahkö- ja elektroniikkalaitteilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen Haitallisten osien takia.

Alä havitä sahkö- ja elektroniikkalaitteita kotitalousjätteen mukana!

Vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan kaytetyt sahkö- ja elektroniikkalaitteet on kierratettä toimitamalla ne erillseen, ymparistonsuojelusaädosten mukaisesti toimivaan kierratyspisteeseen.

Tämä on ilmaistu laitteessa olevalla ylivedetyn roska-astian symbolilla.

TURVALLISUUSOHJEET

LUE HUOLELLISESTI ENNEN KAYTTÖA SÄLYTÄ KAYTTÖOPAS MYÖHEMPÄÄ TARVETTA VARTEN

Alä aloita koneen käyttoa, ennen kuin olet lukenut namä käyttoohjeet. Noudata kaikkia annettuja ohjeita ja asenna laite kuvatulla tavalla.

Koneen käytötkoitus

• Puutarhasilppuri on tarkoitetu seuraavien silppuamiseen:

• Kaikenlaiset oksat laitteen kapasiteetin maksimi-halkaisijaan asti (puun tyypin ja tilan mukaan)

• Puutarhajatteet, kuten kuihtuneet kasvit tai marka rikkaruoho, joka on seissyt muutaman paivan. (Syotä niitta vuorotellen oksien kanssa.)

• Silppuri on tarkoitetu vain yksityiseen kayttöön, ei kaupalliseen kayttöön. Älä myoskään kaytä sitä julkisssa paikoissa.

220 ja 250 voltin matalajännitteiset jakluverkot.

Sähkölaitteiden käynnistys ja sammutus aiheuttavat jannitevaihteluita. Tämän laitteen käytö epävakaassa verkossa saattaa Haitata muiden laitteiden toimintaa. Hättavaikutuksa ei ole odotettavissa, jos verkon impedansssi on enintaan 0,45 ohmia. Verkkopistokkeessa, johon tämä laite kytketaan, on oltava sulake tai hidas vikavirtasujoaus.

Yleishojjeet

• Lue tāmā kāyttöopas perehtyaksesi laitteen kāsittelyyn.
  Tottumattomat kāyttajat vaarantavat itsensä ja muut virheellisen kāsittelyn takia.
• Alā lainaa laitetta henkilöille, joilla ei ole kokemusta sen käytösä.
• Jos lainaat laitetta, anna aina täm käyttoopas mukaan.
• Silppuria ei ole tarkoitetu sellaisten henkilöiden käyttoön, joilla on heikentyneita fyxisiä, aisti-tai henkisia kykyjä tai joilta puuttuu kokemus ja tieto. Pienia lapsia tayty valvoa, jotta he eivat paase leikkimän laitteella. Alä anna lasten käytta tata laitteistoa.
• Käytä laitetta vain,Jos terveydentilasi on hyva.Tee kaikki tyot rauhallisesti ja huolellisesti.Käytäja on vastuussa kaikkien henkilöiden turvallisuudesta ja vahingoista käyttoalueen ympärill.
• Alä koskaan käytä laitetta, jos olet käytänyt alkoholia tai huumeita tai jos olet vasynyt tai sairas.
• Käytä laitetta näiden ohjeiden mukaisesti ottaentyöskentelyolosuheet ja käytöttarkoituksen huomioon. Laitteen käytäminen vahingossa voi aiheuttaa vaaratilanteen.
• Alä koskaan muuta laitetta, mukaan lukien turvalaitteet kuten lukituslaite. Se vaarantaisi turvallisuutesi.
  Kansalliset tai paikalliset märäykset voivat rajoittaa laitteen käsittelyä.
• Pysy valppaana. Katso mitä teet. Käytä tervettä järkeä.
  Alä käytä laitetta, kun olet väsynyt.

Henkilösuojaimet

• Pukeudu asianmukaisesti. Käytettävien vaatteiden tāytyll olla toimivia ja asianmukaisia. Niiden tulee olla tyköistuvia, mutta ne eivat saa Haitata. Alä käytä koruja tai vaatteita, jotka voisivat sotkeutua laitteeseen. Suojaa pitkat hiukset.
• Käytä aina kuulosuojaimia kuulonaleneman välttämiseksi.
• Käytä suojalaseja silmien suojaamiseksi tāyttosuppilosta lentāviltā roskilta.
  Käytä suojakäineitä sormivammojen estämiseksi.
• Käytä kasvosuoja, kun polyä on paljon (esimerkiksi silputtaessa kuivia oksia tai pensasaitoja, joissa on lehtiä).
• Kun käytät laitetta, käytä aina tukevia kenkiä, joissa on luistamaton pohja. Ne suojaavat vammoitla ja varmistavat hyvän jalansijan.

Työtilan turvallisuus

• Pidä lapset ja katselijat loitolla, kun kättät laitetta.
• Käytä laitetta avoimessa tilassa tukevalla, tasaisellapinnalla. Älä käytä laitetta seinän tai muiden esineiden lahellä.
• Älä käytä laitetta tiloissa, joissa on rajahdysvaara (esimerkiki palavia nesteita, kaasuja tai polyä). Laite synnyttä kipinoitä, jotka voivat sytyttä polyn tai kaasun.
• Älä käytä laitetta kivetyllä tai sorapinnalla, jossa poistuva materiaali voi aiheuttaa vammoja.
• Pida tyotila puhtaana ja hyvin valaistuna. Sotkuisissatai pimeissä tiloissa sattuu helposti onnettomuksia.
• Älä altista laitetta sateelle tai koskeille olosuhteille. Laitteeseen päässyt vesi voi suarentaa sahköiskun vaaraa.

Laitteen kännistäminen

• Ennen pistokleen liittämistä tai laitteen käynistämista:

• Tarkista, etta kaikki ruuvit, mutterit ja muut kiinnikkeet on kiristetty kunnolla.

• Tarkista, etta suojukset, ohjauslevyt ja sihdit ovat paikallaan ja hyvässä toimintakunnossa.
  Vaihda tarrat, jotka ovat vahingoittuneet tai joita ei voi lukea.
  Varmista, etta tayttosuppilo on tyhja.

• Varmista, etta syottö- ja poistoaukot on suojattu asianmukaisesti.
  Tarkista kaikki laiteen osat huolellisesti ja varmista, etta se toimii oikein ja tarkoituksenmu-kaisesti. Alä koskaan käytä laitetta, jos kytkin ei toimi normalaisti.

• Jos virtajohto on vaurioitunut, pyyda Dolmarn valtuutettua huoltokeskusta vaihtamaan se alkuperäisia varaosia käyttaen.

Sahkoturvallisuus

VAROITUS:

Tämä on luokan I laite. Liitä se maadoitettuun pistoraisian. Puutteellinen maadoitus voi aiheuttaa sahköiskun ja kuoleman. Käytä vain kolmejohtimisia jatkojohtoja, joissa on kolminapaiset pistotulpat ja pistorasiat, joihin tyokalun pistotulppa sopii.
Välta vartalokosketusta maadoitettuihin pintoihin (esim. putkiin, lampopattereihin) kayton aikana.

• Käytäulkokäytössä vain IEC60245 (H07RN-F) -jatkokaapelia, jossa on roiskesuojattu pistoke. Sen poikkileikkauksen tätyyy olla vähintään 1,5 mm², kun kaapeli on enintään 25 m pitkä, ja 2,5 mm², kun kaapeli on yli 25 m pitkä.
• Pitkää ohutta kaapelia käytettaessä jännite saattaa laskea. Jos nain tapahtuu, laitteen teho voi laskea.
• Jatkojohtoa käytettaessä varmista, että se ei ole tiellä, puristuksissa tai mutkalla ja että pistoke ei paase kastumaan.
• Jos käytät kaapelikelaa, vedä johto kokonaan kelalta.
• Alä käsitte virtajohtoa huanosti. Alä koskaan kanna tai vedä laitetta virtajohdosta tai irrota sitä pistorasiasta johdosta vetamällä. Suojaa virtajohto kuumuudelta, öljytä, teraviltä reunoilta ja likkuvilta osilta. Vahingoittunut tai kiinni tarttunut virtajohto suarentaa sahköiskun vaaraa.
• Tarkista jatkojhdon eristeen kunto säännöllisesti. Vaihda, jo se on vauroitunut.
• Jos liitosjohto vaurioituu, irrota se heti verkkopistokkeesta. Vaurioitunut johto voi aiheuttaa kontaktin jannitteisiin osin ja sahkoiskun.
• Alä koskaan käytä vauroituneita johtoja.
• Liitta laite vain luotettavaan sahkopiirin kytkettyyn pistorasiaan. Varmista, etta verkkovirran jannite vastaa arvokilven jannitetta.
• Älä koskaan poista käytösta tai ohita suojalaitteita.
• Kun laitetta käytetaän ulkona, käytä aina vikvirtakatkaisinta, jonka laukaisuvirta on enintäan 30mA .

Käytto

• Pidä kasvot ja vartalo etäällä tuloaukosta.
• Alä anna koskaan käsien, muiden kehonosien tai vaatteiden joutua tulo- ja poistoaukkojen sisään tai likkuvien osien lahelle. Muuten seurauksena voi ollayvakava vamma.
• Älä kurzota. Säilytä aina tukeva jalansija ja tasapaino. Nain säilytät paremmin laitteen hallinnan odottamattomissa tilanteissa. Älä seiso laitteen jalustaa korkeammalla tasolla, kun syötät sihen materiaialia.
• Pysy etäälla poistoaukosta käytön aikana.
  Noudata paikallisia melusuohaumääräyksiä.
• Alä syöta kiviä, metallia, pulloja tai muita vieraita aineita. Huolehdi siitä, että vieraita aineita ei ole mukana, kun syötät.
• Sammuta moottori valittomästi ja irrota pistoke,Jos tera osuu vieraaseen esineeseen tai laite alkaa tärista tai tuottaa epatavallista aanta. Tarkista silppuri vaurioiden varalta ja kirstä loysat osat.Pyyda valtuutettua huoltokeskusta korjaamaan laite.
• Alä anna käsitetlyn materiaalin keräantyä poistoaukkoon. Muuten seurauksena voi olla materiaalin takapotku tuloaukon kautta.
• Sammuta moottori ja irrota pistoke ennen seuraavia toimia:

-Aina kun laite jatetaain ilman valvontaa
- Ennen tukoksen tai muun vian poistamista
- Ennen laitteen tarkistusta, puhdistusta tai sen parissa työskentelyä
- Ennen säätöjen tekemista, tarvikkeiden vaihtamista tai varastointia
-Aina, kun laite alkaa täristä tai tuottaa epätaval-lista äntä
Tulo-tai poistoaukon puhdistaminen
- Säilytyskorin kiinnitys tai irrotus
Kuljetus.

• Ää kallista laitetta käytön aikana.
• Pysy riittavan etaallä, kun syötät pitkää materiaalia. Se voi ponnahtaa takaisin ja aiheuttaa vammoja.
• Älä kaytä ilman tayttosuppiloa.
• Älä käytä laitetta väkisin. Se tekee työn paremmin ja turvallisemmin nopeudella, jolle se on suunniteltu. Toistuva ylikuormitus voi aiheuttaa moottoririkon tai tulipalon.
• Käytä oikeaa laitetta. Älä käytä laitteita tarkoitukseen, johon niitta ei ole tarkoitettu. Älä koskaan syötä metallia, lasia, kiviä, keramiikkaa, muovia, paksuja oksia, kovapuuta, paksuja puulevyjä tms.

Huolto-ohjeet

• Anna valtuutetun huoltokeskuksen huoltaa laite käytäen aina alkuperäisia varaosia. Virheellinen huolto ja puutteellinen kunnossapito voi lyhentäa laitteen käytöikää ja lisā tapaturmien vaaraa.
  Toimi seuraavasti ennen huoltoa, tarkastusta, saatöa, varastointia tai tarvikkeen vaihtoa:

• Katkaise virta

• Irrota laite virtalähteestä

• Varmista, etta kaikki liikkuvat osat ovat pysahtyneet kokonaan

• Anna laitteen jaahtyä.

• Tarkasta laite mahdollisten vaurioiden varalta:

• Toimivatko turvalaitteet tarkoituksenmukaisesti
  -Toimivatko kaikki likkuvat osat pehmeasti ja riittavasti
  -Ovatko kaikki osat vahingoittumattomia ja oikein asennetuja

• Jos vahingoittuneita osia on, anna valtuutetun huoltokeskuksen vaihtaa tai korjata ne.

• Ole hyvin varovainen huoltaessasi leikkuria. Leikkuria voidaan liikuttaa kasin sujaustoimintojen lukitusominaisuudesta huolimatta.

• Älä puhdista laitetta vedellä. Seurauksena voi ollasahköisku.

• Käytä suojakäsineitä huolto- tai kokoonpanotehtävien aikana sormien suojaamiseksi.
• Alä koskaan tee muita kuin tassā ohjeessa kuvattuja huolto-tai korjaustöitā. Muut työt on teetettāvā Dolmarn valtuutetussa huoltokeskuksessa.
• Käytä vain alkuperäisia, kyseiseen malliin tarkoitettuja Dolmar-varaosia ja lisavarusteita. Muuten seurauksena voi olla vammoja tai laitteen vauroituminen.
• Säilytä laitetta kuivassa huoneessa. Pidä se pois lasten ulottuvila. Älä koskaan saïlytä laitettaulkona.

KOKOAMINEN

HUOMIO:

• Varmista aina ennen laitteelle tehtävien toimenpiteiden suorittamista, etta kone on sammutetu ja irrotetu pistorasiasta.
• Aseta yläkotelo ylosalaisin tasaiselle lattiale. Aseta sitten alustarunko sen pälle. Huomaa osan suunta. (Kuva 2)
• Kiinnitkaikki osat kirstamallruuvit.Varmista,ettne ovat taysin tukevat. (Kuva 3)

• Kiinnitä pysayttimet ruuveilla. Varmista, etta ne or kiristetty kunnolla. (Kuva 4)

• Kiinnitä pyorat seuraavasti: (Kuva 5)

• Kiinnita akseli yhteen pyörään.
  Vieakseli jalan reikien lai.

• Kiinnitta toinen pyörä aktselin viemällä tappi aktselin reian lapi. Kiinnitta pyörä taivuttamalla tappia.

• Kiinnitä suojukset pyörin.

• Kiinnitä sailytyskori. Nosta sitten lukitusvipu ylos. (Kuva 6)

TOIMINTOJEN KUVAUS

VAROITUS:

Tarkasta, etta laitteen virtakytkin ei ole paallä, ennen kuinkytket laitteen verkkovirtaan. Laitteen kytkeminen kytkin paallä voi aiheuttaa odottamattoman kaynnistymisen, josta voi seuratavakavia henkilovahinkoja.

Virtakytkin (Kuva 7)

HUOMIO:

Alä käytä laitetta,Jos se ei käynnisty ja sammu kytkimestä. Anna Dolmar valtuutetun huoltokeskuksen vaihtaa vialliset kytkimet.

Kytke laite paallee painamalla vihreaa painiketta.

Sammuta laite painamalla punaista painiketta.

LED-valo

LED-valo osoittaa laitteen tilan seuraavasti:

PUNAINEN vari: Laite on kytketty virtalähteeseen, ja laite on sammutettu.

VIHREA'Vi: Laite on kaynnistetty.

Vilkuva VIHREA vari jatkuvasti: Laite on tutkeutunut kayton aikana.

Vilkkuva PUNAINEN vari: Laite ei voi palautua automaattisesti. Jos nain tapahtuu, poista ongelma kasin.

Tahattoman uudelleenkäynnistyksenesto

Laite sammu automaattisesti, jos sahkot katkevat. Käynnistä uudelleen painamalla vihreaa painiketta uudelleen.

Ylikuormitussuoja

Moottorissa on ylikuormitussuoja. Ylikuormitettuna laite toimii seuraavalla tavalla:

• Tera käy taaksepain kaksi tai kolme sekuntia ja yrittä tyontäa silputun materiaalin takaisin ulos.
  Sitten terä käy taas eteenpän.
• Jos tutkeutunutta materiaalia on jäljellä kolmen yrityksen jälkeen, laite pysahtyy ja LED-valo vikkuu punaisena.

Jos nain tapahtuu, toimi seuraavasti:

• Sammuta laite.
• Odota, kunnes terät ovat täysin pysähtyneet.
• Poista tutkeutunut materiaali.
• Kytke silppuri takaisin pälle noin 5 minuutin kuluttua ja syöta helpompaa materiaialia.
• Jos laitetta ei voi kännistää tämän odotusajan jälkeen, katso kohta Vianmaaritys.

Pyörimissuunnan vaihtokytkin

HUOMIO:

Sammuta silppuri ennen pyörimissuunnan vaihtokytkimen vaihtamista.

Asento

Terat pyorivat eteenpain.

Asiento

Terat pyorvat taaksepain tutkeutuneen materiaalin vapauttamiseksi.

Kun vaihdat suunnaksi (taaksepain), pidä virtakytkimen vihrea painike painettuna terien pyorittamiseksi. Silppuri pysahtyy automaattisesti, kun virtakytkin vapautetaan.

HUOMAUTUS:

• Suuren kappaleen silppuaminen voi vaatia suunnan vaihtamista useita kertoja.
  HUOMIO:
• Tapaturmien välttämiseksi käytä aina koukkua tai tikkua tukkeutuneiden kappaleiden pointamiseen.
• Odota aina ennen uudelleenkäynnistysta, etta silppuri pysahtyy kokonaan.

Sailytyskori

HUOMIO:

• Sammuta laite ja irrota se pistorasiasta ennen sailytyskorin kiinnittamista tai irrottamista.
• Tarkista turvallisen kayton vuoksi lukitusominaisuuden toimivuus kahden tunnin valein.
• Älä koskaan yritä ohittaa suojauksen lukitusominaisuutta.

Lukitusvipu:

Ylasaento Sailytyskori on lukittu.

Ala-asento Sailytyskori ei ole lukittu.

Laite ei käynisty turvatoiminnon takia.

Laite ei käynnisty, jos lukitusvipu on ei lukittu -asennossa.

Laite pysahtyy automaattisesti, jos sailytyskorin lukitus avataan kayton aikana.

Teran suojus

HUOMIO:

• Varmista ennen teran suojuksen avaamista, etta laite on sammutetu ja irrotetu pistorasiasta.
• Käytä suojakäsiniteita, kun avaat terän suojuksen.
  Leikkuri ei pysahdy valittomasti virran katkaisemisen jälkeen. Odota, kunnes kaikki osat ovat pysahtyneet.

Jos materiaialia tutkeutuu pahasti ylakoteloon, poista se abaamalla teran suojus.

KÄYTTO

Laitteen asennus:

• Tasaisella, suoralla pinnalla. Älä aseta laitetta kivetylle tai sorapinnalle.
• Turvallisella etaisyydella (vahintaan 2 m) seinistä ja muista esineistä.

Varmistaennenkaynnistamista,että:

• Liitäntäkaapelit eivät ole vauroituneet. Jos viiltoja tai repeämä on, lopeta käytö ja vaihda se valittomästi.
• Laitteessa ei ole vaurioita, ja kaikki ruuvit ovat tiukassa.
  Laite on kokoonpantu taydellisesti ja oikein.

Tarkista virtaliitäntä:

• Varmista, etta verkkojannite vastaa nimikilven nimellis-jannitettä ja etta laite on maadoitetu asianmukaisesti.
  Käytä vain jatkojohtoja, joiden poikkipinta-ala on riittäv.

Materiallit, joita silppurilla voidaan kasetellä

Silppuri voi käsitetä seuraavantyyppisiä materiaialeja:

• Kaikenlaiset oksat laitteen kapasiteetin maksimihalkaisijaan asti (puun tyypin ja tilan mukaan)
• Puutarhajatteet, kuten kuihtuneet kasvit tai marka rikkaruoho, joka on seissyt muutaman paivän. (Syotä niitta vuorotellen oksien kanssa.)

Silppuri EI voi käsitetä seuraavantyyppisiä materiaialeja:

• Lasi, metalli, muovi, kivet, keramiikka, paksut oksat, kovapuu, paksut puulevyt, kangas, muovipussit, multaiset juuret.
  Lahes nestemäinen jate, esim. biojate.

Käytto: (Kuva 8)

• Syotā materiaialia taytösuppiloon oikealta puolelta.
• Oksat, risut ja puu: silppua ne heti leikkaamisen jälkeen. Kuiyuessaan niistä voitulla hyvin kovia.
• Poista oksista sivuhaarat, jos niitta eie ole helppo syottt.
• Sammuta moottori ja irrota laite virtalähteestä ennen poistoakon puhdistamista.
• Alä anna silputun materiaalin keräantya poistoaukkoon. Muuten silputtu materiaali voi tukka poistoaukon. Tyhjennä sailytyskori sānnöllisesti.
• Älä syötä materiaialia, jonka oksan halkaisija on teknisissä tiedoissa maäritettyä suurempi. Puun tuoreuden ja tilan mukaan oksan maksimihalkaisija voi olla pienempi.
• Maran puutarhajatteen silppuaminen aiheuttaa tukoksen.Esta laiteen tutkeutuminen vuorottelemalla jatetta ja puuta sisaltavaaa materiaialia.
• Pehmea materiaali tai marat oksat voivat repeyta leikkautumisen sijasta. Myos kulunut vastatera voi aiheuttaa tamin ongelman.
• Jos koneen tuloaukko tai poistokouru menee tukkoon, kytke moottori pois paälta ja irrota verkkovirta ennen kuin puhdistat roskat tuloaukosta tai poistokourusta. Pidä virtalähde puhtaana roskista ja muista kertymista, jotta staat virtalähteen vaurioitumisen tai mahdollisen tulipalon.

Teran valyksen saataminen (Kuva 9)

Säädä tehokasta käytöä varten vastaterän ja leikkaustelan valys.

Välyksen asettaminen:

Käynnistä laite.
Vapautaaatunuppi käntamalla kiinnitsnuppia vastapaiivän.
- Aseta vastaterä lahemmäs leikkaustelaa käantamalla saatönuppia hitaasti myotävään. Kännä sitä, kunnes poistoakosta putoaä pieniä alumiinisiruja.
Lukitse saatönuppi käantamällä kiinnitysnuppia myotapäivään.

HUOLTO

HUOMIO:

• Varmista aina ennen tarkastuksia tai kunnossapitotöitä, etta laite on sammutetu ja irrotetu pistorasiasta.
• Käytä suojakäsinietä tarkastusta tai huoltoa suoritettaessa.
  Leikkuri ei pysahdy valittomasti virran katkaisemisen jälkeen. Odota ennen huoltotoimenpiteiden suorittamista, etta kaikki osat ovat pysahtyneet.

• Varmista huollon jälkeen, etta kaikki työkalut on poistetty.

• Alä koskaan käytä bensiiniä, bentseeniä, tinneriä, alkoholia tai vastaavaa. Seurauksena voi olla varinmuutoksia, muodonmuutoksia tai murtumia. Puhdista laite käytämällä vain kosteaa liinaa ja pehmeäa harja.

• Älä pese tai puhdista laitetta korkeapaineisella vedellä. Tee seuraavat huoltotoimenpiteet jokaisen käytön jälleen:
• Tarkista, ovatko kaikki lukitusruuvit tiukassa (kiristä tarvittaessa).
  Voitele metalliosat niiden suojaamiseksi korroosiolta.
• Pida tuletusaukot puhtaina ja polytominä.

Leikkaustela ja vastaterä kuluvat ajan myötä. Pyydä lahintä valtuutettua huoltokeskusta vaihtamaan netarvittaessa.

VIANMÄRITYS

VAROITUS: Ennen ongelmien ratkaisemista sammuta laite, irrota virtapistoke ja odota, kunnes laite on taysin pysahtynyt.

Ongelma Mahdollinen syy Korjaus

Moottori ei käynnisty Ei virransyöttöa Tarkista virtaalhde.

	Virtakaapeli vialinen Pyydä valtuutetua huoltokeskusta tarkistamaan.
	Ylikuormitussuoja on aktivoitunut	Odota, kunnes laite on jähtynyt, ja paina vihreäppainiketta.
	Säilytyskorin turvakatkaisulaite (säilytys-koria ei ole lukittu)	Tarkista ja lukitse säilytyskori.
Moottorin äni kuuluu mutta moottori ei käynisty	Leikkaustela on tutkeutunut	Sammuta laite.Käännä pyörimissuunnan vaihtokytkin peruutussuntaan.Käynistä laitetta, kunnes TKOS on pointtu. Sammuta laite uudelleen.Käännä pyörimissuunta takaisin eteenpäin.
	Kondensaattorivika Vie laite valtuutettuun huoltokeskukseen korjsta varten.
Silputtavaa materiaialia ei vedetä silppuriin	Väärä pyörimissunta.	Sammuta laite ja vaihda pyörimissuunnan vaihtokytkemenuunta.
	Silputtavaa materiaialia tartuu täytösuppiloon	Sammuta laite. Käännä pyörimissuunnan vaihtokytkin peruutssuntaan. Käynistä laite silputtavan materiaalin vapautamiseksi ja poista kaikki vieras aine.Sammuta laite uudelleen.Käännä pyörimissuunta takaisin eteenpäin.
	Silputtava materiaali lian pehmeää tai markää	Paina alas oksalla
	Leikkaustela kulunut	Säädä kiinteää vastaterää kohdan "Terän välyksen sätäminen" ohjeiden mukaan.Jos leikkaustela on hyvin kulunut, vaihda se.
Silputtavaa materiaialia ei leikata siististi	Kiinteää vastaterää ei ole säädetty oikein	Säädä vastaterä.
Laite käynistyy, mutta pienikin kuorma saa moot- torin suojakytiken sammut-tamaan sen.	Jatkojohto on liian pitkä tai halkaisija liian pieni.Pistorasia on liian kaukana virtalähteestä tai virtajohdon halkaisija on liian pieni	Tarkista, etta jatkojohto on vähintään 1,5 mm2, enintään 25 m pitkä. Pidempää johtoa käytettäessä lapimitan tätty olla vähintään 2,5 mm2.

EY-VAATIMUSTENMUKAlSUUSVAKUUTUS

Koskee vain Europan maita

EY-vaatimustenmukaisuusvakuutus sisälty tämän käytöoppaan liitteeseen A.

• Olge eriti hoolikas ja tāhelepanelik.

Pidevalt vilkuv ROHELINE: masin on tootamise ajal ummistunud.

Enne edasi/tagasi luliti asendi muutmist lulitag oksapurustaja valja.

Asend

Labad pörlevad edasisuunas.

Asend

Valides asendiks (tagasisuund), hoidke labade pörlemiseks all toiteluliti rohelist nuppu. Toiteluliti vabastamisel seiskub oksapurustaja automaatelt.

MARKUS.

Viga Voimalik pöhjus Lahendus
