HASZNÁLATI ÚTMUTATÓ FH2500 DOLMAR

Elektromos kerti hulladékaprító Eredeti kezelői kézikönyv

Dotyczy tylko krajów europejskich Deklaracja zgodności WE jest dołączona w formie Aneksu A do niniejszej instrukcji obsługi.122 MAGYAR (Eredeti utasítás) VIGYÁZAT! Ezt a készüléket 8 éves vagy annál idősebb gyermekek és csökkent zikai, érzékelési vagy mentális képességű, tapaszta- latlan vagy ismeretekkel nem rendelkező személyek csak felügyelet mellett vagy azzal a feltétellel használhatják, hogy megértették a biztonságos alkalmazásra vonatkozó utasításokat és a kapcsolódó kockázatokat. Ne engedje, hogy gyermekek játsszanak a készülék- kel. A készülék tisztítását és felhasználói karbantartását nem vége- zhetik gyermekek felügyelet nélkül.

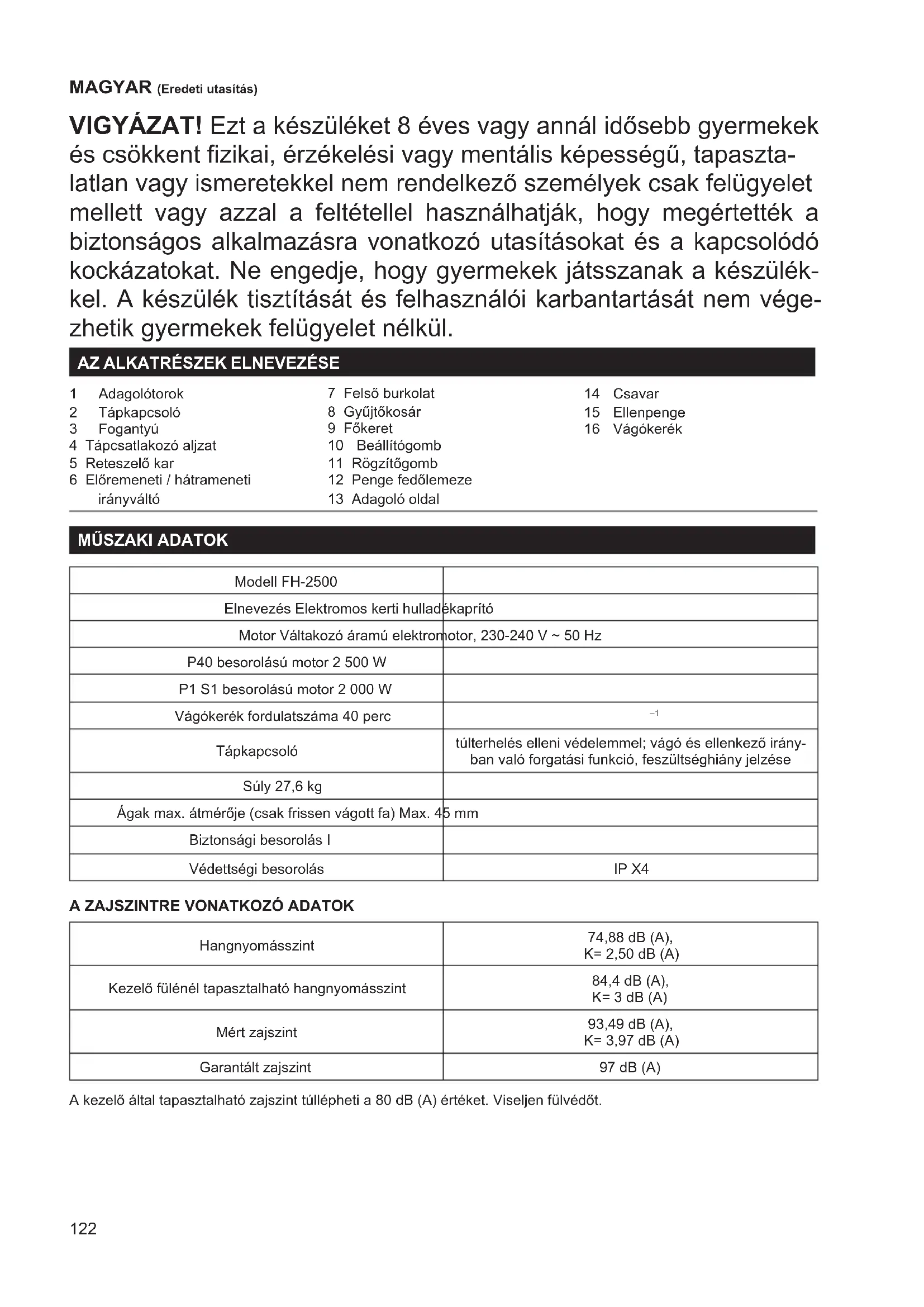

AZ ALKATRÉSZEK ELNEVEZÉSE

1 Adagolótorok 2 Tápkapcsoló 3 Fogantyú 4 Tápcsatlakozó aljzat 5 Reteszelő kar 6 Előremeneti / hátrameneti irányváltó 7 Felső burkolat 8 Gyűjtőkosár 9 Főkeret 10 Beállítógomb 11 Rögzítőgomb 12 Penge fedőlemeze 13 Adagoló oldal 14 Csavar 15 Ellenpenge 16 Vágókerék

Modell FH-2500 Elnevezés Elektromos kerti hulladékaprító Motor Váltakozó áramú elektromotor, 230-240 V ~ 50 Hz P40 besorolású motor 2 500 W P1 S1 besorolású motor 2 000 W Vágókerék fordulatszáma 40 perc

Tápkapcsoló túlterhelés elleni védelemmel; vágó és ellenkező irány- ban való forgatási funkció, feszültséghiány jelzése Súly 27,6 kg Ágak max. átmérője (csak frissen vágott fa) Max. 45 mm Biztonsági besorolás I Védettségi besorolás IP X4

A ZAJSZINTRE VONATKOZÓ ADATOK

Hangnyomásszint 74,88 dB (A), K= 2,50 dB (A) Kezelő fülénél tapasztalható hangnyomásszint 84,4 dB (A), K= 3 dB (A) Mért zajszint 93,49 dB (A), K= 3,97 dB (A) Garantált zajszint 97 dB (A) A kezelő által tapasztalható zajszint túllépheti a 80 dB (A) értéket. Viseljen fülvédőt.123

BIZTONSÁGI FIGYELMEZTETÉSEK

HASZNÁLAT ELŐTT MINDENKÉPPEN OLVASSA EL A KEZELŐI KÉZIKÖNYVET TARTSA MEG, KÉSŐBB MÉG SZÜKSÉGE LEHET RÁ A gép használata előtt mindenképpen olvassa el a használatra vonatkozó útmutatást. Tartsa be az összes utasítást, és a gép üzembe helyezését a leírtak szerint végezze el. A gép rendeltetésszerű használata

• A kerti hulladékaprító a következők aprítására alkalmas: – A gép kapacitásának megfelelő átmérőjű ágak (a fa fajtájától és állapotától függően) – Kerti hulladék, pl. napok óta száradó hervadt virágok vagy nedves gaz (a különféle állagú hul- ladékot váltogatva adagolja a gépbe)

• A kerti hulladékaprító kizárólag otthoni használatra szolgál, ipari célú felhasználásra nem alkalmas. A gép nyilvános helyen nem használható. A 220 V és 250 V közötti feszültséggel rendelkező nyilvános kisfeszültségű áramelosztó rendszer- ekben való használatra. Az elektromos berendezések bekapcsolásakor feszültsé- gingadozások léphetnek fel. Ezen készülék üzemeltetése kedvezőtlen áramellátási körülmények között ellentétes hatással lehet más berendezések működésére. A 0,45 Ohmmal egyenlő vagy annál kisebb értékű hálózati impedancia esetén feltételezhetően nem lesznek negatív jelenségek. Az ehhez az eszközhöz használt hálózati csatlakozót biztosítékkal vagy lassú kioldási jellemzőkkel rendelkező megszakítóval kell védeni. Általános utasítások

• A kezelői kézikönyvet elolvasva ismerkedjen meg a gép működtetési módjával. A nem megfelelően tájékozott kezelők az esetleges helytelen működtetés miatt saját maguk és mások testi épségét kockáztatják.

• A gépet csak olyan személynek adja kölcsön, akinek szaktudásában megbízik.

• Ha a gépet kölcsönadja, mindig adja oda vele együtt a kezelői kézikönyvet is.

• Az elektromos kerti hulladékaprítót nem kezelhetik zikailag vagy szellemileg sérült, érzékszervi pro- blémákkal rendelkező, tapasztalatlan, illetve a gép működését nem ismerő személyek. A kisgyermekekre ügyeljen, hogy ne játsszanak a géppel. A gép kezelése gyermekek számára tilos.

• A gépet csak akkor használja, ha arra zikailag alkal- masnak érzi magát. Minden műveletet nyugodtan és körültekintően végezzen. A gép körüli területen lévő személyek és tárgyak épségéért a kezelő felel.

• A gépet alkoholos befolyásoltság, fáradtság vagy rosszullét esetén használni tilos.

• A gépet a használati utasításoknak megfelelően, az alkalmazási területet és a helyi viszonyokat gyelembe véve üzemeltesse. A gép véletlen elindulása veszély- helyzetet okozhat.

• A gép egyetlen alkatrészét sem szabad módosítani, ideértve a biztonsági berendezéseket is (például a reteszelőt). Ellenkező esetben a kezelőt veszély fenyegeti. SZIMBÓLUMOK A következőkben a gépen használt szimbólumokat mutatjuk be. Használat előtt ismerkedjen meg ezek jelentésével.

• Olvassa el a kezelői kézikönyvet.

• Különös gondossággal és odagyeléssel járjon el.

• A gép szervizelése, tisztítása, karbantar- tása vagy javítása előtt a motort kapcsolja ki, a tápkábelt pedig húzza ki az aljzatból.

• A gép nagy sebességgel repülő tárgyakat vethet ki magából.

• A veszélyes területtől tartsa távol a szemé- lyeket és a háziállatokat.

• Veszély – Forgó pengék! Tartsa távol kezét és lábát a nyílásoktól a gép működése közben.

• Veszély – Forgó pengék! Tartsa távol kezét és lábát a nyílásoktól a gép működése közben.

• Viseljen megfelelő szem- és fülvédőt.

• Viseljen védőkesztyűt.

• Ne tegye kis esőnek vagy nedvességnek.

• A gombot az óramutató járásával egyező irányba forgatva a hézag szűkül, a másik irányba forgatva nagyobb lesz.

• A penge cseréjéhez vagy karbantartásához nyissa ki a penge fedőlemezét.

• Várja meg, amíg a gép összes alkatrésze leáll.

• Ne használja a gépet létraként.

• Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkatrészek vannak, a használt elektromos és elektronikus berendezések negatív hatással lehetnek a környezetre és az emberi egészségre. Az elektromos és elektronikus készülékeket ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelvnek és annak a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos és elektronikus berendezéseket külön kell összegyűjteni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvédelmi előírásoknak megfelelően. Ezt jelzi a berendezésen elhelyezett áthúzott kerekes kuka szimbólum.124 Az elektromossággal kapcsolatos tudnivalók VIGYÁZAT!

• A gép I. osztályú besorolással rendelkezik. A gépet földeléssel ellátott aljzathoz csatlakoztassa. A nem megfelelő földelés áramütést vagy halált okozhat. Kizárólag háromeres, földelt, háromvillás dugaszokat és a gép dugaszát befogadni képes, háromlyukas aljzatokat használjon.

• Üzem közben testével ne érjen a földelt felületekhez (pl. csövekhez, radiátorokhoz).

• Csak az IEC60245 (H07RN-F) szabványnak megfelelő, kültéri használatra alkalmas, a rácsapódó víznek el- lenálló hosszabbító kábelt használjon. A 25 méternél rövidebb kábel keresztmetszete legalább 1,5 mm

legyen, a 25 méternél hosszabb kábelé pedig 2,5 mm

• Hosszú és vékony kábel használata esetén feszült- ségcsökkenés léphet fel. A feszültségcsökkenés a géphez jutó táp csökkenését eredményezheti.

• A hosszabbító kábel ne akadjon bele semmibe, ne törjön meg, és ne érje víz sem.

• Kábeldob használatakor teljesen tekerje le a kábelt a dobról.

• Ügyeljen a kábel épségére. A gépet ne húzza a kábelnél fogva, és a csatlakozót ne a kábelnél fogva húzza ki a az aljzatból. A kábelt tartsa távol hőforrásoktól, olajtól, éles peremektől és mozgó alkatrészektől. A sérült vagy összegabalyodott kábel használata megnöveli az áramütés kockázatát.

• Rendszeresen ellenőrizze a hosszabbító kábel szigetelésének épségét. Ha sérült, cserélje ki.

• Ha a tápkábel megsérül, azonnal húzza ki a dugaszt az aljzatból. Az áram alatt lévő részekhez érő, sérült kábel áramütést okozhat.

• Sérült kábelek használata tilos.

• A gépet csak olyan tápaljzathoz csatlakoztassa, amelyet előzőleg már kipróbált. Ellenőrizze, hogy a rendszer feszültsége megegyezik-e az adattáblán szereplő értékekkel.

• A védőelemeket kiiktatni, illetve megkerülni tilos.

• A gép szabadban való használatakor mindig mara- dékárammal működő, legfeljebb 30 mA-es megszakítót (RCD) használjon. Működtetés

• Arcát és egyéb testrészeit tartsa távol a bemeneti nyílástól.

• Végtagjait és más testrészeit ne engedje az adagolónyí- lás, a kiadónyílás, illetve mozgó alkatrészek közelébe. Ellenkező esetben súlyos sérülést szenvedhet.

• A gép üzemeltetése közben kerülje az egyensúly elvesztésével járó testhelyzetet. Mindig álljon stabilan, egyensúlyát őrizze meg. Így váratlan helyzetben is megőrzi a gép feletti uralmat. Adagolás közben ne áll- jon magasabban, mint a gép.

• Üzem közben mindig tartson biztonságos távolságot a kiadónyílástól.

• Tartsa be a helyi zajvédelmi előírásokat.

• A gépbe ne töltsön követ, fémdarabokat, üveget, illetve más idegen anyagot sem. Ügyeljen rá, hogy a beadagolt anyagban ne legyenek ilyen tárgyak.

• A gép üzemeltetését helyi vagy országos szabályok korlátozhatják.

• Mindig legyen gyelmes. Körültekintően dolgozzon. Használja józan eszét. Fáradtan ne üzemeltesse a gépet. Személyi védőfelszerelés

• Öltözzön fel a munkához megfelelően. Ruházata legyen praktikus és kényelmes; legyen szoros, de mozgását ne akadályozza. Ne viseljen ékszereket vagy olyan ruhadarabot, amely a gépbe akadhat. A hosszú hajat fedje le.

• A halláskárosodás ellen mindig védekezzen fülvédővel.

• Az adagolótorokból kirepülő törmelék ellen mindig viseljen védőszemüveget.

• Ujjait mindig védje megfelelő kesztyűvel.

• Ha sok porra számít, például száraz ágak vagy bokrok aprításakor, viseljen arcvédő maszkot.

• A gép üzemeltetésekor strapabíró, nem csúszós talpú cipőt viseljen. Az ilyen lábbeli véd a sérülések ellen, és stabil állást biztosít. A munkaterület biztonsága

• Gondoskodjon arról, hogy amíg a gépet üzemelteti, a nézelődők és a gyerekek messzebb álljanak.

• A gépet szabad téren, vízszintes és szilárd felületen üzemeltesse. A gépet fal, illetve egyéb tárgy közelében működtetni nem szabad.

• A gépet robbanékony környezetben, például gyúlékony folyadékok, gázok, illetve por közelében működtetni nem szabad. A gép a port vagy a gázokat begyújtó szikrákat hozhat létre.

• Ne működtesse a gépet olyan kavicsos vagy köves felületen, ahol a gépből távozó anyagok sérülést okozhatnak.

• Tartsa tisztán és kellően megvilágítva a munkakörnyezetet. A rendezetlen vagy nem kellően bevilágított környezet szinte vonzza a baleseteket.

• A gépet ne érje víz vagy nedvesség. A gépbe jutó víz megnöveli az áramütés kockázatát. A gép indítása

• Mielőtt a kábelt csatlakoztatná vagy a gépet bekapcsolná: – Ellenőrizze, hogy valamennyi csavar, anya és egyéb kötőelem meg van-e húzva. – Ellenőrizze, hogy a védő- és terelőlemezek, illetve -hálók a helyükön vannak-e, és állapotuk megfelelő. – Az olvashatatlan vagy sérült címkéket cserélje ki. – Az adagolótorok legyen üres. – Az adagoló- és a kiadónyílás legyen megfelelően védett. – Valamennyi gépalkatrészt ellenőrizve bizo- nyosodjon meg arról, hogy az alkatrészek rendeltetésszerűen és helyesen működnek. Ha a kapcsoló hibásan működik, a gépet üzemeltetni tilos.

• A sérült tápkábelt a Dolmar hivatalos szervizközpontjában, eredeti alkatrészekkel javíttassa meg.125

• A karbantartást, illetve a javítást kizárólag a kezelői kézikönyvben ismertetett módon végezze. Az összes többi műveletet a Dolmar hivatalos márkaszervizében kell elvégeztetni.

• Csak a géphez való eredeti Dolmar alkatrészeket és tartozékokat használjon. Ellenkező esetben személyi sérülés vagy gépkárosodás történhet.

• A gépet száraz helyiségben tárolja. A gépet gyerekek számára nem hozzáférhető helyen tartsa. A gépet a szabadban tárolni tilos. ÖSSZESZERELÉS FIGYELEM:

• Mielőtt a gépen bármilyen munkát végezze, ellenőrizze, hogy a gép ki van-e kapcsolva, és a tápkábel ki van-e húzva.

1. Helyezze a felső burkolatot felfordítva vízszintes felü-

letre. Helyezze rá a főkeretet. Ügyeljen az alkatrészek helyzetére. (2. ábra)

2. A csavarokat meghúzva rögzítse az alkatrészeket.

Ellenőrizze, hogy a tökéletesen rögzítve legyenek. (3. ábra)

3. Rögzítse csavarral az ütközőket. Ellenőrizze, hogy a

rögzítés megfelelő-e. (4. ábra)

4. A kerekek felszerelése: (5. ábra)

– Szerelje fel az egyik kerék tengelyét. – Tolja át a tengelyt a láb furatain. – A csapot a tengelyfuraton áttolva szerelje fel a másik kereket is. A csapot elhajlítva rögzítse a kereket a tengelyen. – Szerelje fel a kerekek burkolatát.

5. Szerelje fel a gyűjtőkosarat. Emelje meg a zárókart.

(6. ábra) A MŰKÖDÉS LEÍRÁSA VIGYÁZAT! Mielőtt a tápkábelt a hálózati aljzatba helyezi, mindig ellenőrizze, hogy a gép ki van-e kapcsolva. Ha a gépet bekapcsolva csatlakoztatja a hálózathoz, a váratlan elindulás súlyos személyi sérülést okozhat. Tápkapcsoló (7. ábra) FIGYELEM: Ha a gép a kapcsolóval nem kapcsolható be és ki, ne használja a gépet. A hibás kapcsolót a Dolmar hivatalos szervizében javíttassa meg. A gép bekapcsolásához nyomja meg a zöld gombot. A gép kikapcsolásához nyomja meg a piros gombot. LED-jelzőfény A LED-jelzőfény a következő színekkel jelzi a gép állapotát: VÖRÖS szín: A gép tápellátáshoz csatlakozik, és ki van kapcsolva. ZÖLD szín: A gép be van kapcsolva. Folyamatosan villogó ZÖLD: A gép üzemét elakadás korlátozza. Villogó VÖRÖS: A gép automatikusan nem tudja megoldani a hibát. A problémát a kezelőnek kell megoldania.

• Ha a penge idegen tárgyat ér, a gép rázkódni kezd, vagy rendellenes zajt hall, haladéktalanul kapcsolja ki a motort, és húzza ki a gép tápkábelét. Ellenőrizze a kerti hulladékaprító épségét, majd húzza meg az ese- tlegesen kilazult alkatrészeket. A gép javítását bízza hivatalos márkaszervizre.

• Ne hagyja, hogy a felaprított anyag felgyűljön a ki- adónyílásban. Ellenkező esetben az anyagot a gép az adagolónyílásban visszalökheti.

• A következők előtt állítsa le a gépet, és húzza ki a tápkábelt: – Ha a gépet felügyelet nélkül hagyja – Elakadás vagy meghibásodása elhárítása – A gép ellenőrzése, tisztítása, illetve üzemeltetése – Beállítás, tartozékok cseréje, vagy a gép táro- lásra való felkészítése – Ha a gép rázkódni kezd, vagy rendellenes zajt hall – Az adagoló-, illetve a kiadónyílás tisztítása – A gyűjtőkosár fel-, illetve leszerelése – A gép szállítása

• Üzem közben a gépet ne döntse meg.

• Hosszú anyagok beadagolásakor tartson megfelelő távolságot. Az anyag visszarugózva személyi sérülést okozhat.

• Az adagolótorok nélkül ne használja a gépet.

• A gépet erőltetni nem szabad. A tervezett sebességgel biztonságosan és jó hatékonysággal üzemeltethető. A gép gyakori túlterhelése a motor károsodását vagy tüzet okozhat.

• A megfelelő eszközöket használja. Az eszközöket mindig rendeltetésszerűen használja. A gépbe fémet, üveget, követ, kerámiát, műanyagot, vastagabb ágakat, kemény fát vagy vastag fatáblákat stb. adagolni tilos. Karbantartási tudnivalók

• A gépet hivatalos márkaszervizünkben, kizárólag eredeti cserealkatrészek felhasználásával javíttassa. A hibás javítás, illetve az elégtelen karbantartás lerövidítheti a gép élettartamát, és növeli a baleset bekövetkezésének kockázatát.

• A gép szervizelése, vizsgálata, beállítása, tárolása, illetve tartozék cseréje előtt végezze el a következőket: – Kapcsolja ki a gép tápellátását – Válassza le a gépet a hálózatról – Ellenőrizze, hogy leállt-e az összes mozgó alkatrész – Hagyja a gépet lehűlni.

• Ellenőrizze, hogy épek-e a gép alkatrészei: – A biztonsági elemek rendeltetésszerűen működnek – Valamennyi mozgó alkatrész akadálymentesen és hibamentesen mozog – Valamennyi alkatrész ép, felszerelésük helyes – A sérült alkatrészeket a hivatalos márkaszerviz- zel cseréltesse ki vagy javíttassa meg.

• A vágóval nagyon óvatosan bánjon. A vágó a védőelemek reteszelő funkciójának ellenére kézzel elforgatható.

• A gépet vízzel tisztítani nem szabad. Ellenkező esetben áramütést szenvedhet.

• Ujjai épségének megőrzése érdekében a gép szerelése, illetve karbantartása során használjon védőkesztyűt.126 Penge fedőlemeze FIGYELEM:

• A penge fedőlemezének eltávolítása előtt győződjön meg arról, hogy a gép ki van kapcsolva, a tápkábel pedig ki van húzva.

• A penge fedőlemezének felnyitása előtt vegyen fel védőkesztyűt.

• A vágó a kikapcsolást követően nem áll le azonnal. Várja meg, amíg az összes alkatrész leáll. A felső burkolatban makacsul elakadt anyagok eltávolí- tásához nyissa fel a penge fedőlemezét.

A gépet a következő helyen állítsa fel:

• Vízszintes, sima felület. Ne helyezze a gépet köves vagy kavicsos felületre.

• A gép legalább 2 méterre legyen a faltól vagy egyéb tárgyaktól. Indítás előtti teendők:

• Ellenőrizze a csatlakozókábelek épségét. Ha a ká- beleken vágás vagy szakadás látható, állítsa le a gépet, és haladéktalanul cserélje ki a kábelt.

• Ellenőrizze a gép épségét, valamint azt, hogy az összes csavar meg van-e húzva.

• Ellenőrizze, hogy a gép az előírásoknak megfelelően van-e összeszerelve. Ellenőrizze a hálózati csatlakoztatást:

• A hálózati tápfeszültség egyezzen meg az adattáblán szereplő névleges értékkel, a gép pedig legyen megfelelően földelve.

• Megfelelő keresztmetszetű hosszabbító kábeleket használjon. A kerti hulladékaprítóval feldolgozható anyagok A kerti hulladékaprító a következő anyagok aprítására alkalmas:

• A gép kapacitásának megfelelő átmérőjű ágak, a fa fajtájától és állapotától függően

• Kerti hulladék, pl. napok óta száradó hervadt virágok vagy nedves gaz (Fával váltogatva adagolja a gépbe). A kerti hulladékaprító a következő anyagok aprítására NEM alkalmas:

• Üveg, fém, műanyag, kő, kerámia, vastag ágak, kemény fa, vastag fatáblák, ruhaanyag, műanyag zsák, földrögökkel szennyezett gyökerek.

• Folyékony halmazállapothoz közeli hulladék, pl. háztartási hulladék. Működtetés: (8. ábra)

• Az anyagot a jobb oldalról kell az adagolótorokba helyezni.

• A faágakat, gallyakat egyéb fás növényeket rögtön vágás után aprítsa fel. Szárazon ugyanis nagyon megkeményednek.

• Ha az ágakat nehéz beadagolni, vágja le az elágazó kisebb ágakat.

• A kiadónyílás tisztítása előtt állítsa le a motort, és húzza ki a gép tápcsatlakozóját a hálózati aljzatból.

• Ne hagyja, hogy a felaprított anyag felgyűljön a kiadónyílásban. A felgyülemlett anyag akadályozhatja az aprólék kidobását. A gyűjtőkosarat rendszeresen üríteni kell. Véletlen újraindítás elleni védelem A tápellátás megszűnésekor a gép automatikusan kikapcsol. Az újraindításhoz nyomja meg ismét a zöld gombot. Túlterhelés elleni védelem A gép motorja túlterhelés elleni védelemmel rendelkezik. Túlterhelés esetén a gép a következőképpen működik: – A penge két-három másodpercig a felaprított anyag kitolásához hátramenetben forog. – A penge ismét előre forog. – Ha az anyag három kísérlet ellenére még mindig el van akadva, a gép leáll, a LED pedig vörösen villog. Ilyenkor a következőképpen járjon el: – Kapcsolja ki a gépet. – Várja meg, amíg a pengék teljesen leállnak. – Távolítsa el az elakadt anyagot. – 5 perc után kapcsolja be ismét a kerti hul- ladékaprítót, majd tegyen bele könnyebben aprítható anyagot. – Ha a várakozási idő után a gépet nem tudja bekapcsolni, kövesse a „Hibaelhárítás” részben írottakat. Előremeneti / hátrameneti irányváltó FIGYELEM: Az előremeneti / hátrameneti irányváltó használata előtt kapcsolja ki a kerti hulladékaprítót. e helyzet A pengék előre forognak. d helyzet Az elakadt anyag kiszabadításához a pengék hátrafelé forognak. A d (hátramenet) irányba való váltáskor a pengék forgatásához tartsa nyomva a tápkapcsoló zöld gombját. A tápkapcsoló elengedésekor a kerti hulladékaprító automatikusan leáll. MEGJEGYZÉS:

• Nagyméretű tárgy kiszabadításához több előre-hátra mozgatás is szükséges lehet. FIGYELEM:

• A balesetek elkerülése érdekében az elakadt tárgyakat mindig bottal vagy kampóval húzza ki.

• Újraindítás előtt mindig várja meg, amíg a kerti hul- ladékaprító teljesen leáll. Gyűjtőkosár FIGYELEM:

• A gyűjtőkosár fel-, illetve leszerelése előtt kapcsolja ki a gépet, a tápkábelt pedig húzza ki a fali aljzatból.

• Üzembiztonsági szempontból a reteszelő funkció működését két üzemóránként ellenőrizni kell.

• A védelem reteszelő funkcióját kiiktatni tilos. Reteszelő kar: Felső helyzet → Gyűjtőkosár reteszelve. Alsó helyzet → Gyűjtőkosár kioldva. A gép a biztonsági funkció miatt nem kapcsol be. A reteszelő kar kioldott helyzetében a gép nem kapcsol- ható be. Ha a gyűjtőkosár üzem közben kioldódik, a gép automatikusan leáll.127

• Ne töltsön a gépbe olyan ágakat, amelyek átmérője meghaladja a műszaki adatok között megadott értéket. Az aprítható ágak maximális vastagsága a faágak frissességétől és állapotától függően változik.

• A nedves kerti hulladék aprítása elakadást okoz. Az elakadás megelőzése érdekében az ilyen hulladékot faanyaggal felváltva adagolja a gépbe.

• A lágy anyagokat, illetve nedves faágakat a gép aprítás helyett szétszaggathatja. A kopott ellenpenge is ilyen problémát okozhat.

• Ha a gép a bemeneti nyílásnál vagy a kifúvócsőnél eltömődik, akkor állítsa le a motort, és húzza ki a hálózati csatlakozódugót, mielőtt megtisztítaná a bemeneti nyílást vagy a kifúvócsövet a belekerült szennyeződéstől. Tartsa tisztán az áramforrást a szennyeződésektől és egyéb lerakódásoktól, nehogy az áramforrás megsérüljön, esetleg tűz üssön ki. A pengehézag beállítása (9. ábra) A hatékony működéshez állítsa be az ellenpenge és a vágókerék közötti hézagot. A hézag beállítása:

• Kapcsolja be a gépet.

• A rögzítőgombot az óramutató járásával ellentétes irányba csavarva lazítsa meg a beállítógombot.

• A beállítógombot az óramutató járásával egyező irány- ba lassan csavarva vigye közelebb az ellenpengét a vágókerékhez. Addig csavarja, amíg a kiadónyílásban alumíniumforgács jelenik meg.

• A rögzítőgombot az óramutató járásával egyező irányba csavarva szorítsa meg a beállítógombot. KARBANTARTÁS FIGYELEM:

• A gép karbantartása és átvizsgálása előtt mindig ellenőrizze, hogy a gép ki van-e kapcsolva és ki van-e húzva.

• A gép karbantartását és átvizsgálását megfelelő védőkesztyűben végezze.

• A vágó a kikapcsolást követően nem áll le azonnal. Karbantartási munkálatok előtt mindig várja meg, hogy az összes mozgó alkatrész leálljon.

• Karbantartás után az összes szerszámot távolítsa el a gépből.

• Ne használjon benzint, gázolajat, hígítót, alkoholt vagy egyéb hasonló anyagot. Ha mégis ilyet használ, a szerszám elszíneződhet vagy megrepedhet. A gépet csak nedves ruhával és puha kefével tisztítsa.

• A gépet ne tisztítsa slauggal vagy nagynyomású vízzel. A következő karbantartási lépéseket minden használat után el kell végezni:

• Ellenőrizze, hogy az összes rögzítőcsavar megfelelően meg van-e húzva (ha nem, húzza meg őket).

• A korrózió elleni védelem érdekében a fém alkatrészeket kenje meg.

• A szellőzőnyílásokat tartsa tisztán és pormentesen. A vágókerék és az ellenpenge idővel elhasználódik. Ha eljön a csere ideje, kérje a legközelebbi hivatalos márkaszerviz segítségét.128

VIGYÁZAT! Hibaelhárítás előtt kapcsolja ki a gépet, húzza ki a tápkábelt a hálózati aljzatból, majd várja meg, amíg a gép teljesen leáll. Hiba Lehetséges ok Megoldás A motor nem indul Nincs tápellátás Ellenőrizze az elektromos tápellátást. Hibás a tápkábel Az ellenőrzéssel kapcsolatban kérje hivatalos szerviz segítségét. Működésbe lépett a túlterhelés elleni védelem Várja meg, amíg a gép lehűl, majd nyomja meg a zöld gombot. A gyűjtőkosár biztonsági reteszelő funk- ciója (kioldódott a gyűjtőkosár) Ellenőrizze és rögzítse a gyűjtőkosarat. A motornak hangja van, de nem indul Elakadt a vágókerék Kapcsolja ki a gépet. Az irányváltó kapcsolót állítsa hátrameneti helyzetbe. Az elakadás elhárításához kapcsolja be a gépet. Kapcsolja ki ismét a gépet. Állítsa hátrameneti állásba a gépet. Meghibásodott a kondenzátor Vigye el a gépet javításra hivatalos márkaszervizbe. Az aprítandó anyagot a gép nem húzza be A pengék az ellenkező irányba forognak. Állítsa le a gépet, majd állítsa át a forgásirány váltókapcsolóját. Az adagolótorokban elakadt az aprított anyag Állítsa le a gépet. Az irányváltó kapcsolót állítsa hátrame- neti helyzetbe. Az aprítani kívánt anyag kiszabadításához kapcsolja be a gépet, távolítsa el az idegen anyagokat. Kapcsolja ismét ki a gépet. Állítsa hátrameneti állásba a gépet. Az aprítandó anyag túl lágy vagy túl nedves Nyomja le egy ággal Kopott vágókerék „A pengehézag beállítása” című részben leírtak szerint állítsa be a x ellenpengét. Ha a vágókerék nagyon kopott, cserélje ki. Az aprítás élei szakadozottak A rögzített ellenpenge beállítása hibás Állítsa be az ellenpengét. A gép elindul ugyan, de már kis terhelés hatására is eldugul, majd a gépet a mo- tor túlterhelés elleni védelme rövidesen leállítja. A hosszabbító kábel túl hosszú, vagy kicsi a keresztmetszete. Az aljzat túl messze van a hálózattól, vagy a tápkábel keresztmetszete túl kicsi A 25 méternél rövidebb kábel keresztmetszete legalább 1,5 mm

legyen. Ennél hosszabb kábelnél a minimális keresztmetszet 2,5 mm
