BRUKSANVISNING FH2500 DOLMAR

• Bær beskyttelsesbriller og høreværn.

• Vent, til alle maskinens dele er stoppet helt.

• Bær altid høreværn for at undgå høreskader.

• Fjern alle sideskud fra grene, hvis de ikke er nemme at indføre.

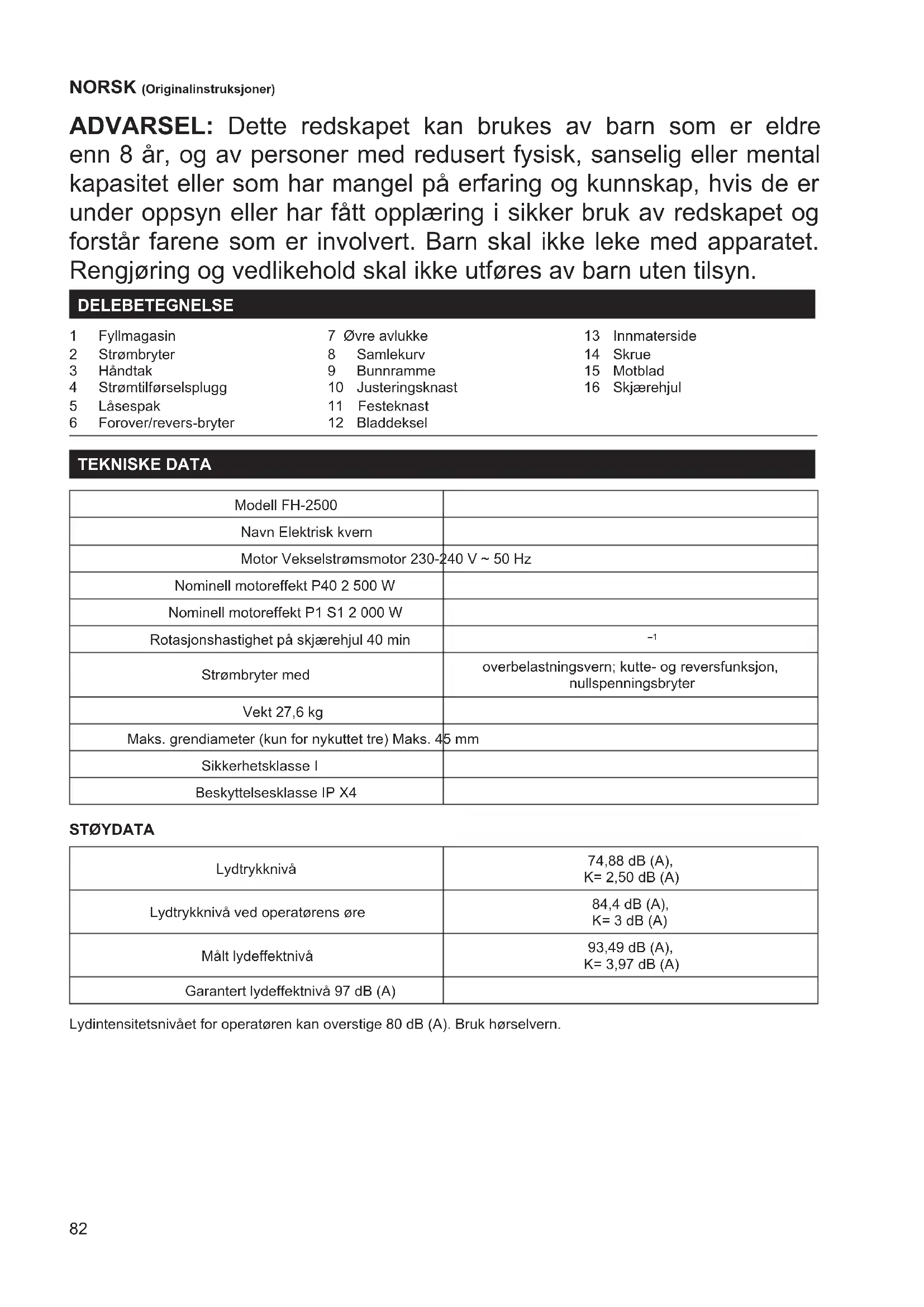

Gäller endast Europa EG-försäkran om överensstämmelse nns bifogad i Bilaga A till denna bruksanvisning.82 NORSK (Originalinstruksjoner) ADVARSEL: Dette redskapet kan brukes av barn som er eldre enn 8 år, og av personer med redusert fysisk, sanselig eller mental kapasitet eller som har mangel på erfaring og kunnskap, hvis de er under oppsyn eller har fått opplæring i sikker bruk av redskapet og forstår farene som er involvert. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. DELEBETEGNELSE 1 Fyllmagasin 2 Strømbryter 3 Håndtak 4 Strømtilførselsplugg 5 Låsespak 6 Forover/revers-bryter 7 Øvre avlukke 8 Samlekurv 9 Bunnramme 10 Justeringsknast 11 Festeknast 12 Bladdeksel 13 Innmaterside 14 Skrue 15 Motblad 16 Skjærehjul TEKNISKE DATA Modell FH-2500 Navn Elektrisk kvern Motor Vekselstrømsmotor 230-240 V ~ 50 Hz Nominell motoreffekt P40 2 500 W Nominell motoreffekt P1 S1 2 000 W Rotasjonshastighet på skjærehjul 40 min

FREMTIDIG REFERANSE Ikke begynn å bruke maskinen før du har lest disse bruksanvisningene. Følg alle anvisningene som er gitt, og installer maskinen som beskrevet. Tiltenkt bruk av maskinen

• Hagekvernen er beregnet for skjæring av følgende gjenstander: – Alle typer grener opptil en maksimum diameter etter maskinens kapasitet (avhengig av treets type og forfatning) – Hageavfall, så som visne planter eller vått ugress som har ligget i noen dager (mat dem inn alter- nerende med grener).

• Hagekvernen er beregnet kun for privat bruk og er ikke for kommersiell bruk. Bruk den heller ikke på offentlige steder. For offentlige lavspenningsnett på mellom 220 V og 250 V. Inn- og utkobling av elektriske apparater forårsaker spenningsvariasjoner. Bruken av dette apparatet under uheldige forhold i strømnettet kan ha negative virkninger på bruken av annet utstyr. Når strømnettimpedansen er lik eller lavere enn 0,45 ohm, er det grunn til å anta at ingen negative virkninger vil oppstå. Nettuttaket som brukes til dette apparatet må være beskyttet av en treg sikring eller et tregt overlastvern. Generelle instruksjoner

• Les denne instruksjonshåndboken for å gjøre deg kjent med hvordan du håndterer maskinen. Brukere som ikke er tilstrekkelig informert, vil risikere fare for seg selv og andre på grunn av feil håndtering.

• Ikke lån ut maskinen til personer som ikke har vist å ha erfaring med den.

• Når du låner ut maskinen, må du alltid legge ved denne instruksjonshåndboken.

• Den elektriske kvernen er ikke beregnet for bruk av personer med redusert fysisk, sanselig eller mental kapasitet eller mangel på erfaring og kunnskap. Små barn må holdes under oppsyn for å sikre at de ikke leker med maskinen. Ikke la barn betjene dette utstyret.

• Bruk den bare hvis du er i god fysisk form. Utfør alt arbeid rolig og forsiktig. Brukeren er ansvarlig for all sikkerhet for personer og skader rundt bruksområdet.

• Aldri bruk denne maskinen etter å ha nytt alkohol eller narkotika, eller hvis du føler deg trett eller syk.

• Bruk maskinen i samsvar med disse instruksjonene, og under vurdering av arbeidsforholdene og bruksområ- det. Ikke tiltenkt bruk av maskinen kan føre til en farlig situasjon.

• Vær oppmerksom. Følg med på hva du gjør. Bruk sunn fornuft. Ikke bruk maskinen når du er trett. SYMBOLER Følgende viser symbolene som brukes for maskinen. Sørg for at du forstår hva de betyr før bruk.

• Les bruksanvisningen.

• Vær ytterst forsiktig og oppmerksom.

• Slå av motoren og plugg fra før service, rengjøring, vedlikehold og reparasjon.

• Fare – Roterende blader. Hold hender og føtter unna åpninger mens maskinen er i drift.

• Fare – Roterende blader. Hold hender og føtter unna åpninger mens maskinen er i drift.

• Bruk vernebriller og hørselvern.

• Åpne bladdekselet for å skifte ut bladet eller utføre service.

• Kun for EU-land På grunn av forekomst av farlige komponenter i utstyret, kan brukt elektrisk og elektronisk utstyr ha en negativ innvirkning på miljøet og menneskers helse. Ikke kast elektriske og elektroniske apparater sammen med husholdningsavfall! I samsvar med det europeiske direktivet om avfall fra elektrisk og elektronisk utstyr og dettes tilpasning til nasjonal lovgivning, skal brukt elektrisk og elektronisk utstyr samles inn separat og leveres til et eget innsamlingssted for kommunalt avfall, som driver virksomhet i samsvar med miljøvernforskriftene. Dette er angis av symbolet med den overkryssede avfallsbeholderen som er plassert på utstyret.84

• Spenningsfall kan nne sted hvis du bruker en lang, tynn ledning. Hvis dette skjer, kan maskinens effekt bli redusert.

• Når du bruker skjøteledning, må du passe på at den ikke kommer i veien og ikke klemmes eller bøyes, og at pluggen ikke blir våt.

• Når du bruker maskinen utendørs, må du alltid bruke en reststrømstyrt skillebryter (RCD) med en driftsstrøm på 30 mA eller mindre. Bruk

• Hold ansiktet og kroppen unna innmateråpningen.

• Aldri stikk hendene eller noen annen del av kroppen eller klærne innenfor innmater- og utmateråpningene eller nær deler i bevegelse. Det kan resultere i alvorlig personskade.

• Ikke strekk deg for langt. Ha godt fotfeste og balanse til enhver tid. Dette gir bedre kontroll over maskinen i uventede situasjoner. Ikke stå høyere enn bunnen på maskinen når du mater materiale inn i den.

• Hold deg alltid unna utmateråpningen under bruk.

• Følg regionale forskrifter for støybeskyttelse.

• Ikke mat inn stein, metallstykker, asker eller andre fremmedlegemer. Følg med på at ikke slike følger med i innmatingen.

• Slå med en gang motoren av og plugg fra maskinen hvis bladet slår borti en fremmedgjenstand eller maskinen begynner å vibrere eller lage unormal støy. Kontroller om skjæreanordningen er skadet og stram eventuelle løse deler. Be et autorisert servicesenter om å reparere maskinen.

• Ikke la det behandlede materialet hope seg opp i utmateråpningen. Ellers kan det føre til tilbakeslag av materialet gjennom innmateråpningen.

• Slå av motoren og plugg fra maskinen i følgende situasjoner: – Du forlater maskinen uten tilsyn – Før du klarerer en blokkering eller feil – Før du kontrollerer, rengjør eller arbeider på maskinen – Før du foretar justeringer, bytter tilbehør eller lagrer maskinen – Når maskinen begynner å vibrere eller lage unormal støy – Når du rensker innmater- og utmateråpningene – Når du fester eller fjerner samlekurven – Under transport. Personlig verneutstyr

• Kle deg skikkelig. Klærne du har på skal være praktiske og hensiktsmessige, dvs. de skal være tettsittende, men ikke være til hinder. Ikke bruk smykker eller klær som kan bli viklet inn i maskinen. Dekk over langt hår med et beskyttende plagg.

• Bruk alltid hørselvern for å unngå hørselstap.

• Bruk vernebriller for å beskytte øynene mot avfall som slynges fra fyllmagasinet.

• Bruk vernehansker for å unngå å skade ngrene.

• Bruk ansiktsmaske ved betydelig mørke, som når du skjærer tørre grener eller hekker med løv.

• Bruk alltid solid fottøy med glisikre såler når du bruker maskinen. Dette beskytter mot skader og sørger for godt fotfeste. Sikkerhet på arbeidsområdet

• Hold barn og tilskuere unna mens maskinen benyttes.

• Bruk maskinen på åpne steder på et solid og jevnt underlag. Ikke bruk maskinen i nærheten av en vegg eller andre gjenstander.

• Før du kobler til pluggen eller slår på maskinen: – Kontroller at alle skruer, muttere og andre feste- anordninger sitter godt fast. – Kontroller at vern, avvisere og skjermer er på plass og i god stand. – Bytt etiketter som er skadet eller uleselige. – Påse at fyllmagasinet er tomt. – Påse at innmatings- og utmatingsåpningene er ordentlig vernet. – Kontroller alle delene på maskinen nøye for å nne ut om de fungerer og utfører den tiltenkte funksjonen. Bruk aldri maskinen hvis ikke bry- teren fungerer normalt.

• Unngå kroppskontakt med jordede ater (f.eks. rør, radiatorer) under bruk.

• Bare bruk IEC60245 (H07RN-F) skjøteledning til utendørs bruk med sprutsikkert koblingsstykke. Tverrsnittet må være minst 1,5 mm

for kabellengder opptil 25 m, og 2,5 mm

for kabellengder over 25 m.85 – Monter det andre hjulet på akselen ved å føre stiften gjennom åpningen på akselen. Fest hjulet ved å bøye stiften. – Monter dekslene på hjulene.

5. Monter samlekurven. Og hev deretter låsespaken.

(Fig. 6) FUNKSJONSBESKRIVELSE ADVARSEL: Før du plugger til maskinen må du alltid kontrollere at maskinen er slått av. Hvis maskinen plugges til med bryteren på, kan den starte uventet og føre til alvorlig personskade. Strømbryter (Fig. 7) FORSIKTIG: Ikke bruk maskinen hvis ikke bryteren kan slås på og av. La et autorisert Dolmar-servicesenter bytte ut defekte brytere. Trykk på den grønne knappen for å slå på maskinen. Trykk på den røde knappen for å slå av maskinen. LED-lampe LED-lampen indikerer maskinens status slik: RØD farge: Når maskinen er koblet til strømforsynin- gen og maskinen er slått av. GRØNN farge: Når maskinen er slått på. Konstant blinkende GRØNN farge: Når maskinen er blokkert under bruk. Blinkende RØD farge: Når maskinen ikke kan gå til- bake til normal tilstand automatisk. Klarer problemet manuelt når det oppstår. Indikasjon på utilsiktet omstart Maskinen slås av automatisk når det oppstår strømbrudd. Trykk på den grønne knappen igjen for å starte på nytt. Overbelastningsvern Motoren er utstyrt med et overbelastningsvern. Når den er overbelastet, fungerer maskinen som følger: – Bladet går i revers i to eller tre sekunder for å prøve å presse det skårete materialet tilbake ut. – Bladet går fremover igjen. – Hvis materialet fortsatt er tilstoppet etter at dette er forsøkt tre ganger, stopper maskinen og LED- lampen blinker rødt. Utfør følgende trinn når dette skjer: – Slå av maskinen. – Vent til bladene har stoppet helt. – Fjern det tilstoppede materialet. – Slå på kvernen igjen etter ca. 5 minutter, og mat inn enklere materiale. – Hvis du ikke kan slå på maskinen etter denne ventetiden, se “Feilsøking”. Forover/revers-bryter FORSIKTIG: Slå av kvernen før du endrer på forover/revers-bryteren. Posisjon e Bladene roterer forover. Posisjon d Bladene roterer bakover for å løsne fastkilt materiale.

• Ikke vipp maskinen under bruk.

• Hold god avstand når du legger inn lange materialer. De kan slå tilbake og føre til personskade.

• Ikke bruk maskinen uten fyllmagasinet.

• Ikke tving maskinen. Den gjør jobben bedre og tryggere på den måten den ble laget for. Hyppig overbelastning kan føre til skade eller brann i motoren.

• Bruk det riktige apparatet. Ikke bruk apparater til andre ting enn de er beregnet for. Aldri prøv å mate inn metalldeler, glass, stener, keramikk, plast, tykke grener, hardved eller tykke treplater e.l. Vedlikeholdsinstruksjoner

• Få maskinen reparert av vårt autoriserte servicesenter og bruk alltid originale reservedeler. Feil reparasjon og dårlig vedlikehold kan forkorte levetiden til maskinen og øke faren for ulykker.

• Utfør følgende trinn før service, inspeksjon, justering, lagring eller skifte av tilbehør: – Slå av strømkilden – Koble maskinen fra strømtilførselen – Kontroller at alle bevegelige deler har stoppet helt – La maskinen kjøles av.

• Inspiser maskinen for mulig skade: – Sjekk at sikkerhetsanordningene fungerer som de skal – Sjekk at alle bevegelige deler går jevnt og riktig – Sjekk at alle deler ikke er skadet og er riktig montert – La vårt autoriserte servicesenter bytte ut eller reparere dersom det er defekte deler.

• Vær ytterst oppmerksom ved service på skjæreanor- dningen. Skjæreanordningen kan beveges manuelt gjennom sperrefunksjonen til vernefunksjonene.

• Ikke rengjør enheten med vann. Det kan føre til elektrisk støt.

• Bruk vernehansker under vedlikeholds- og monteringsarbeid for å unngå ngerskade.

• Ikke utfør annet vedlikeholds- eller reparasjonsarbeid enn det som er beskrevet i denne instruksjonshåndboken. Alt annet arbeid må utføres av et autorisert Dolmar-servicesenter.

• Bruk bare originale reservedeler fra Dolmar samt tilbehør som er beregnet for din maskin. Ellers kan det forekomme personskade eller skade på maskinen.

• Lagre maskinen i et tørt rom. Hold den utilgjengelig for barn. Aldri lagre maskinen utendørs. MONTERING FORSIKTIG:

• Vær alltid sikker på at maskinen er slått av og plugget fra før arbeid på verktøyet utføres.

2. Fest hver del ved å stramme skruene. Kontroller at de

er helt stabile. (Fig. 3)

– Monter akselen på ett av hjulene. – Før akselen gjennom åpningene på benet.86

• Hageavfall, så som visne planter eller vått ugress som har ligget i noen dager (mat dem inn alternerende med grener). Kvernen kan IKKE behandle følgende typer materialer:

• Glass, metall, plast, stener, keramikk, tykkere grener, hardved, tykke treplater, tøy, plastposer, røtter med jord.

• Avfall som er nesten i væsketilstand, f.eks. kjøkkenavfall. Bruk: (Fig. 8)

• Mat materialet inn i fyllmagasinet fra høyre side.

• Skjær grener, kvister og tre like etter at de er kuttet. De kan bli svært harde når de blir tørre.

• Fjern alle utvekster fra grenene hvis de ikke er enkle å mate inn.

• Slå av motoren og koble maskinen fra hovedstrøm- tilførsel før du rengjør utmateråpningen.

• Ikke la det skårete materialet hope seg opp i utmateråpningen. Ellers kan det skårete materialet blokkere utmateråpningen. Tøm samlekurven med jevne mellomrom.

• Ikke mat inn materiale som er tykkere enn den maksimale grendiameteren som er spesisert under tekniske data. Avhengig av hvor ferskt treet er og dets forfatning, kan den maksimale grendiameteren være mindre.

• Skjæring av vått hageavfall fører til tilstopping. Du kan hindre at maskinen tilstoppes ved å alternere avfallet med materiale som inneholder tre.

• Mykt materiale eller våte grener kan rives i stedet for kuttes. Et slitt motblad kan også forårsake dette problemet.

• Hvis maskinen blir tilstoppet ved innmateråpningen eller avløpssjakten, må du slå av motoren og dra ut kontakten før du tar bort rusk fra innmateråpningen eller avløpssjakten. Hold strømkilden fri for rusk og andre opphopninger for å forhindre at strømkilden blir skadet, eller mulig brann. Justere bladklaringen (Fig. 9) For effektiv drift, juster klaringen mellom motbladet og skjærehjulet. Stille inn klaringen:

• Drei festeknasten moturs for å løsne justeringsknasten.

• Drei justeringsknasten sakte medurs for å plassere motbladet nærmere skjærehjulet. Drei til det faller ne aluminiumsspon fra utmateråpningen.

• Drei festeknasten medurs for å låse justeringsknasten. VEDLIKEHOLD FORSIKTIG:

• Forsikre deg alltid om at maskinen er slått av og plugget fra før du utfører inspeksjon eller vedlikehold.

• Ha på vernehansker før du utfører inspeksjon eller vedlikehold.

• Skjæreanordningen stopper ikke umiddelbart etter at den er slått av. Vent til alle delene har stoppet før du utfører vedlikeholdsarbeid.

• Kontroller at alle verktøyene er fjernet etter vedlikeholdsarbeid. Når du skifter retningen til d (revers), fortsetter du å trykke på den grønne knappen på strømbryteren for å rotere bladene. Kvernen stopper automatisk når du slip- per strømbryteren. MERKNAD:

• Flere gjentatte forover- og bakoveroperasjoner kan være nødvendig for å skjære en stor gjenstand. FORSIKTIG:

• Bruk alltid en krok eller en pinne til å fjerne fastkilte gjenstander, for å unngå ulykker.

• Sjekk annenhver time at sperrefunksjonen fungerer som den skal, for sikker drift.

• Prøv aldri å overstyre sperrefunksjonen. Låsespak: Øvre posisjon → Samlekurven er låst. Nedre posisjon → Samlekurven er ulåst. Sikkerhetsfunksjonen gjør at enheten ikke slås på. Maskinen slås ikke på hvis låsespaken er i ulåst posisjon. Maskinen stopper automatisk hvis samlekurven er ulåst under bruk. Bladdeksel FORSIKTIG:

• Kontroller at maskinen er slått av og plugget fra før du åpner bladdekselet.

• Ta på vernehansker før du åpner bladdekselet.

• Kvernen stopper ikke umiddelbart etter at den er slått av. Vent til alle delene har stoppet. Hvis materialet blir kraftig tilstoppet i øvre avlukke, fjerner du det ved å åpne bladdekselet. BRUK Sett opp maskinen:

• På et att, vannrett underlag. Ikke sett maskinen på et underlag som er asfaltert eller grusbelagt.

• Med en trygg avstand (minst 2 m) fra vegger og andre gjenstander. Før du starter, kontroller at:

• Kontroller at hovedspenningen samsvarer med den nominelle spenningen på typeskiltet og at maskinen er ordentlig jordet.

• Bruk bare skjøteledninger med tilstrekkelig tverrsnitt. Materiale som kvernen kan behandle Kvernen kan behandle følgende typer materialer:

• Alle typer grener opptil en maksimum diameter etter maskinens kapasitet, avhengig av treets type og forfatning87

• Bruk aldri bensin, rensebensin, tynner, alkohol eller lignende. Det kan føre til misfarging, deformasjon eller sprekkdannelse. Bruk bare fuktet klut og myk børste til rengjøring av maskinen.

• Ikke bruk slange eller rengjør maskinen med høytrykksspyler. Utfør følgende vedlikehold etter hver bruk:

• Kontroller at alle låseskruene er stramme (ettertrekk hvis nødvendig).

• Smør metalldelene for å beskytte dem mot korrosjon.

• Hold ventilene rene og frie for støv. Skjærehjulet og motbladet slites over tid. Spør nærmeste autoriserte servicesenter for reservedeler når dette kreves. FEILSØKING ADVARSEL: Før du undersøker problemer, slå av maskinen, trekk ut strømpluggen og vent til maskinen har stoppet helt. Problem Mulig årsak Løsning Motoren starter ikke Ingen strømforsyning Sjekk hovedstrømmen. Defekt strømledning Be et autorisert servicesenter om å kontrollere. Overbelastningsvernet er aktivert Vent til maskinen kjøles av og trykk så på den grønne knappen. Sikkerhetsutkobling for samlekurven (samlekurven er ulåst) Sjekk og lås samlekurven. Motoren høres, men starter ikke Skjærehjulet er blokkert Slå av enheten. Sett forover/revers-bryteren i revers retning. Slå på maskinen til tilstoppingen er klarert. Slå av maski- nen igjen. Slå på foroverrotasjon igjen. Defekt kondensator Ta maskinen til et autorisert servicesenter for reparasjon. Materialet for skjæring trekkes ikke inn i kvernen Revers rotasjon. Slå av enheten og bytt retning på rotasjonsvalgbryteren. Materialet for skjæring sitter fast i fyllmagasinet Slå av enheten. Sett forover/revers-bryteren i revers retning. Slå på enheten for å løsne materialet som skal skjæres, og fjern alt fremmedmateriale. Slå av enheten igjen. Slå på foroverrotasjon igjen. Materialet for skjæring er for mykt eller vått Press ned med en gren Skjærehjulet er slitt Juster det faste motbladet som beskrevet under “Justere bladklaringen”. Hvis skjærehjulet er meget slitt, må det skiftes. Materialet for skjæring er ikke jevnt kuttet Det faste motbladet er ikke riktig justert Juster motbladet. Enheten starter, men blokkeres selv ved lett belastning og slås raskt av av motorvernbryteren. Skjøteledningen er for lang eller tverrsnittet for lite. Sokkelen er for langt unna strømforsyn- ingen eller tverrsnittet på strømledningen er for lite Sjekk at skjøteledningen er minst 1,5 mm
