BEDIENUNGSANLEITUNG FH2500 DOLMAR

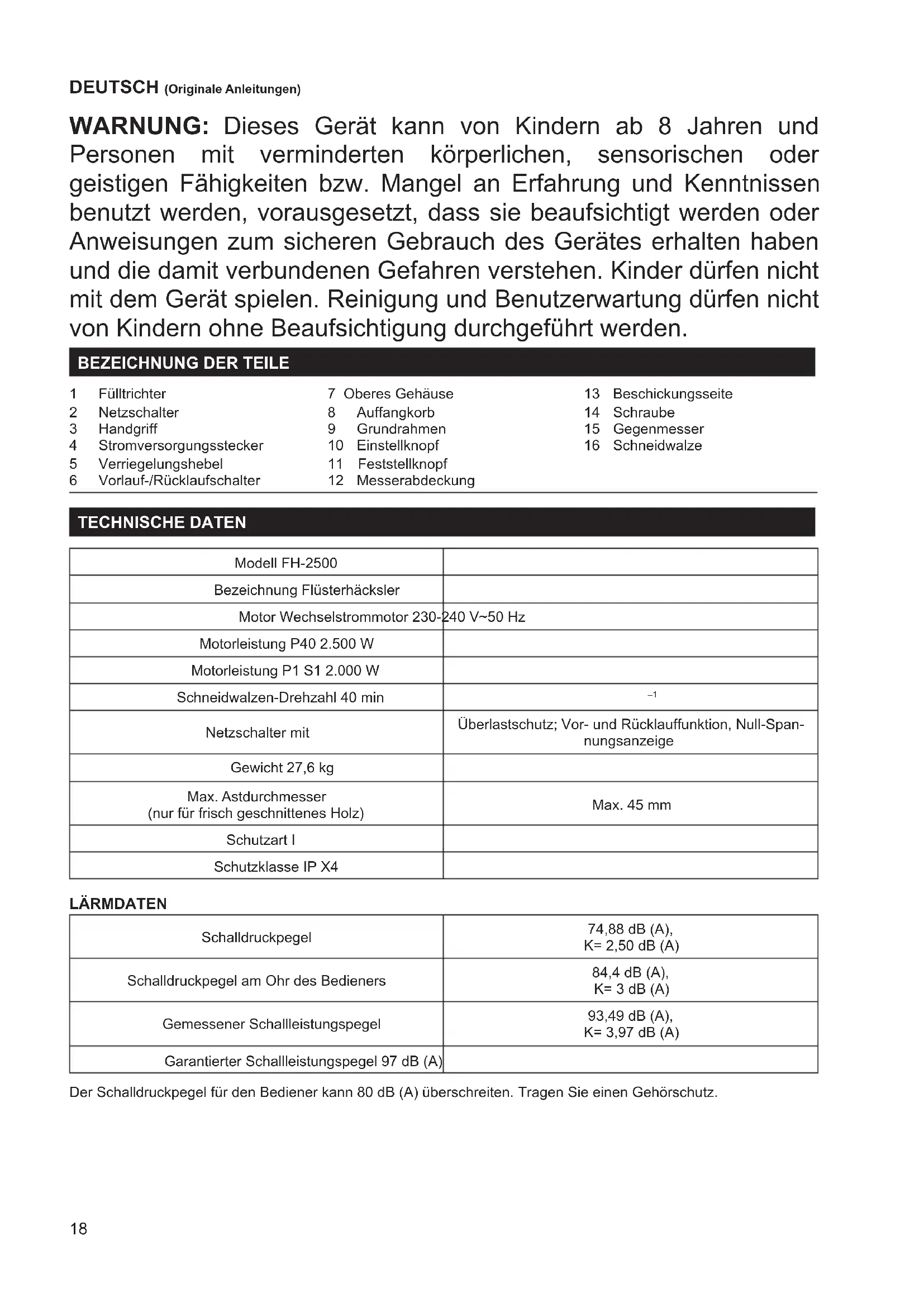

D Flüsterhäcksler Original-Bedienungsanleitung

WARNING: Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen benutzt werden, vorausgesetzt, dass sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BEZEICHNUNG DER TEILE

1	Fülltrichter	7	Oberes Gehäuse	13	Beschickungsseite
2	Netzschalter	8	Auffangkorb	14	Schraube
3	Handgriff	9	Grundrahmen	15	Gegenmesser
4	Stromversorgungsstecker	10	Einstellknopf	16	Schneidwalze
5	Verriegelungshebel	11	Feststellknopf
6	Vorlauf-/Rücklaufschalter	12	Messerabdeckung

TECHNISCHE DATEN

Modell FH-2500
Bezeichnung Flüsterhäcksler
Motor Wechselstrommotor 230-240 V~50 Hz
Motorleistung P40 2.500 W
Motorleistung P1 S1 2.000 W
Schneidwalzen-Drehzahl 40 min	-1
Netzschalter mit	Überlastschutz; Vor- und Rücklaufkunft, Null-Span-nungsanzeige
Gewicht 27,6 kg
Max. Astdurchmesser(nur für frisch geschnittenes Holz)	Max. 45 mm
Schutzart I
Schutzklasse IP X4

LÄRMDATEN

Schalldruckpegel	74,88 dB (A), K= 2,50 dB (A)
Schalldruckpegel am Ohr des Bedieners	84,4 dB (A), K= 3 dB (A)
Gemessener Schalleistungspegel	93,49 dB (A), K= 3,97 dB (A)
Garantierter Schalleistungspegel 97 dB (A)

Der Schalldruckpegel fur den Bediener kann 80 dB (A) uberschreiben. Tragen Sie einen Gehorschutz.

SYMBOL

Im Folgenden werden die für die Maschine verwendeten Symbole beschrieben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut.

• Gebrauchsanleitung lessen.
• Besondere Umsicht und Aufmerksamkeit erforderlich.
• Vor Wartung, Reinigung, Instandhaltung oder Reparatur Motor aushalten und Stecker abziehen.
• Objekte können mit hoher Geschwindigkeit herausgeschleudert werden.
• Umstehende und Haustiere vom Gefahrenbereich fern halten.
• Gefahr — Rotierende Messer. Hände und Fuß aus Öffnungen fern halten, während die Maschine lauft.
• Gefahr — Rotierende Messer. Hände und Fuß aus Öffnungen fern halten, während die Maschine lauft.
• Augen- und Gehorschutz tragen.
• Schutzhandschuhe trag.
• Das Gerät weder Regen noch Feuchtigkeit aussetzen.
  Zum Verkleinern des Abstands Knopf im Uhrzeigersinn drehen / Zum Vergroßern des Abstands Knopf entgegen dem Uhrzeigersinn drehen.
• Offnen Sie die Messerabdeckung, um das Messer auszutauschen oder zu warten.
• Warten, bis alle Maschinenteile vollkommen still stehen.
• Benutzen Sie die Maschine nicht als Trittbrett.
• Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Anpassung an nationales Recht sollenten Elektro- und Elektronik-Altgeräte gemäß den Umweltschutzbestimmungen getrennt gesammelt und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichen Abfalltonne auf Rädern angezeigt.

SICHERHEITSHINWEISE

VOR GEBRAUCH SORGFÄLTIG LESEN BEDIENUNGSANLEITUNG FÜR BEZUGNAHME AUFBEWAHEN

SPÄTERE

Nehmen Sie die Maschine erst in Betrieb, nachdem

SieThese Bedienungsanleitung gelesen haben. Befolgen Sie alle enthaltenen Anweisungen,und installieren Sie die Maschine wie beschrieben.

Verwendungszweck der Maschine

• Der Gartenhacksler ist zum Zerkleinern folgender Gegenstände vorgesehen:

• Alle Artenvon Astenbis zum Maximaldurchmesser der Maschinenkapazitat (abhängig von Art und Zustand des Holzes)
  Gartenabfälle, wie z. B. verwelkte Pflanzen oder nasses Unkraut, das einige Tage lang gelegen hat (Diese abwechselnd mit Åsten zuführen.)

• Der Gartenhacksler ist nur für privaten Gebrauch, nicht für komermeriellen Einsatz, vorgesehen. Benutzen Sieihn auch nicht an öffentlichen Orten.

Für öffentliche Niederspannungs

Versorgungssysteme mit einer Spannung zwischen 220 V und 250 V.

Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb theses Gerätes unter ungnustigen Netzstrombedingungen kann sich nachtelig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,45 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auften. Die für diese Gesät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mitträgen Auslöse Eigenschaften geschützt sein.

Allgemeine Vorschriften

• Lesen Sie diese Bedienungsanleitung durch, um sich mit der Handhabung der Maschine vertraut zu machen. Unzureichend informierte Benutzer konnen sich und andere Personen durch unsachgemäßigen Gebrauch gefährden.
• Verleihen Sie die Maschine nicht an Personen, die keine einschlagige Erfahrung haben.
• Fügen Sie beim Verleihen der Maschine immer diese Bedienungsanleitung bei.
• Der Flüsterhäcksler sollte nicht von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kennnis benutzt werden. Kleine Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit der Maschine speien. Lassen Sie nicht zu, dass Kinder theses Gerät benutzen.
• Betreiben Sie die Maschine nur, wenn Sie sich in gutter körperlicher Verfassung befinden. Führten Sie alle Arbeiten ruhig und sorgfältig durch. Der Benutzer ist für die Sicherheit von Personen und Schäden im Betriebsbereich verantwortlich.

• Benutzen Sie diese Maschine niemals nach der Einnahme von Alkohol oder Drogen, oder wenn Sie sich mäde oder krank fühlen.

• Benutzen Sie die Maschine im Einklang mit dieser Anleitung unter Berücksichtigung der Arbeitsbedingungen und der Anwendung. Unbeabsichtiger Gebrauch der Maschine kann zu einer Gefahrensituation führen.

• Unterlassen Sie jegliche Abänderung der Maschine, einschließlich der Sicherheitseinrichtungen, wie z. B. der Sperrvorrichtung. Dies gefährdet ihre Sicherheit.
  Die Handhabung der Maschine kann durch staatliche oder lokale Bestimmungen eingeschränkt sein.
• Bleiben Sie wachsam. Lassen Sie bei der Arbeit Vorsicht walten. Seien Sie vernünftig. Benutzen Sie die Maschine nicht, wenn Sie mäde sind.

Persönliche Schutzausrücktung

• Zweckmäßige Kleidung/TRagen. Die Kleidung soll zweckmäßig und angemessen, d. h. eng anliegend, aber nicht hinterlich sein. Tragen Sie keine Schmuckgegenstände oder Kleidung, die sich an der Maschine verfangen konnen. Tragen Sie eine schützende Kopfbedeckung, um langes Haar zu raffen.
• Tragen Sie stets Gehorschützer, um Gehorschäden zu verhufen.
• Tragen Sie eine Schutzbrille, um ihre Augen vor Bruchstücke zu schützen, die aus dem Fültrichter herausgeschleudert werden.
• Tragen Sie Schutzhandschuhe, um Verletzungen der Finger zu verhufen.
• Tragen Sie eine Gesichtsmaske, wenn die Staubmenge erheblich ist, z. B. beim zerkleinern trockener Åste, Hecken mit Blättern.
• Tragen Sie bei Gebrauch der Maschine stets festes Schuhwerk mit rutschfester Sohle. Dies schützt vor Verletzungen und gewährleistet gute Stand.

Sicherheit im Arbeitsbereich

• Halten Sie Kinder und Umstehende während der Benutzung der Maschine vom Arbeitsbereich fern.
• Betreiben Sie die Maschine in einem offenen Raum auf einer festen, waagerechten Fläche. Betreiben Sie die Maschine nicht in der Höhe einer Wand oder anderer Objekte.
• Betreiben Sie die Maschine nicht in explosiven Umgebungen, wie z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Die Maschine erzeugt Funken, die den Staub oder die Dämpfe entzünden konnen.
• Betreiben Sie die Maschine nicht auf einer geplasterten oder geschotterten Fläche, wo ausgeworfenes Material zu Verletzungen führen kann.
• Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche führen zu Unfallen.
• Setzen Sie die Maschine keinem Regen oder Nisse aus. In die Maschine eindringendes Wasser kann die Gefahr eines elektrischen Schlags erhöhen.

Starten der Maschine

• Bevor Sie den Stecker anschlieben oder die Maschine einschalten:

• Prufen Sie, ob alle Schrauben, Muttern und andere Befestigungselemente einwandfrei festgezogen sind.

• Prufen Sie, ob Schutzeinrichtungen, Abweiser und Schirme angebracht und in gutem Betriebszustand sind.

• Ersetzen Sie beschädigte oder unlesbare Aufkleber.
  -Vergewisern Sie sich, dass der Fülltrichter leer ist.
  -Vergewissern Sie sich, dass die Ein- und Auslassöffnungen einwandfrei geschützt sind.

• Überprüfen Sie alle Teile der Maschine sorgfältig, um festzustellen, ob sie einwandfrei Funktioniert und ihren vorgesehenen Zweck erfüllt. Benutzen Sie die Maschine insbesondere dann nicht, wenn der Schalter nicht normal Funktioniert.

• Falls das Versorgungskabel beschädigt ist, wenden Sie sich an eine autorisierte Dolmar-Kundendienstelle, um es durch ein Original-Ersatzteil ersetzen zu halten.

Elektrische Sicherheit

WARNING:

• Dieses Gerät ist ein Gerät der Klasse I. Schließen Sie es an eine Steckdose mit Erdungskontakt an. Unsachgemäß Erdung kann einen elektrischen Schlag und Tod verursachen. Verwenden Sie nur Dreileiter-Veränderungskabel mit Dreistift-Schutzkontaktsteckern und Dreipol-Steckdosen, in die der Stecker der Maschine passt.
• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z. B. Rohre, Kühler) während des Betriebs.
• Verwenden Sie nur ein Verlängerungskabel IEC60245 (H07RN-F) für Freiluftbenutzung mit spritzwassergeschütztem Stecker. Der Kabelquerschnitt muss mindestens 1,5mm^2 für Kabellängen bis zu 25m , und 2,5mm^2 für Kabellängen über 25m betragen.
• Bei Verwendung eines langen, dūnnen Kabels kann ein Spanningsabfall auftreten. Soltte dies eintreten, kann das eine Leistungseinbute der Maschine zur Folge haben.
• Wenn Sie das Veränderungskabel verwenden, achen Sie darauf, dass es nicht stört, nicht eingequetscht oder verbogen wird, und dass der Stecker nicht nass wird.
• Wenn Sie eine Kabelrolle verwenden, wickeln Sie das Kabel vollständig von der Rolle ab.
• Missbrauch des Kabels unterlassen. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrenn der Maschine. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr.
• Überprüfen Sie das Veränderungskabel regelmäßig auf Beschädigung der Isolierung. Ersetzen Sie es bei Beschädigung.
• Falls das Verbindungskabel beschädigt wird, ziehen Sie sofort den Netzstecker ab. Ein beschädigtes Kabel kann Kontakt mit Strom führenden Teilen und einen elektrischen Schlag verursachen.
• Niemals beschädigte Kabel verwenden.
• Schlieben Sie die Maschine nur an Steckdosen in geprüften Stromkreisen an. Stellen Sie safer, dass die Systemspannung mit der Angabe auf dem Typenschild übereinstimmt.
  Die Schutzvorrichtungen dürfen auf keinen Fall deaktiviert oder umgangen werden.
• Wenn Sie die Maschine im Freien benutzen, verwenden Sie immer einen Fehlerstrom-Schutzschalter (RCD) mit einem Betriebsstrom von maximal 30mA .

Betrieb

• Halten Sie Gesicht und Körper von der Einlassöffnung fern.
• Achten Sie stets darauf, dass ihre Höhe, andere Körperteile oder Kleidungsstücke nicht in die Einlass- und Auswurföffnung oder in die Höhe von beweglichen Teilen geraten. Es könnte sonst zu ernsthaften Verletzungen kommt.
• Übernehmen Sie sich nicht. Achten Sie stets auf sicheren Stand und gute Balance. Sie haben dann in unerwarteten Situationen eine bessere Kontrolle über die Maschine. Stehen Sie nicht auf einer hohenen Ebene als die Basis der Maschine, wenn Sie Material zuführen.
• Halten Sie während des Betriebs immer ausreichenden Abstand von der Auswurföffnung.
• Befolgen Sie regionale Lärmschutzvorschriften.
• Führer Sie keine Steine, Metallteile, Flaschen oder andere Fremdkörper zu. Achten Sie bei der Beschreibung daraufuf, dass solche Fremdkörper nicht im Material enthalten sind.
• Schalten Siesofar den Motor aus, undziehen Sie den Stecker ab, falls das Messer auf einen Fremdkörper stöhdt oder die Maschine zu vibrieren beginnnt oder ungewöhnliche Geräusche erzeugt. Überprüfen Sie den Häcksler auf Beschädigung, undziehen Sie lose Teile fest. Lassen Sie die Maschine von einer autorisierten Kundendienstelle reparieren.
• Achten Sie darauf, dass sich kein zerkleinertes Material in der Auswurföffnung anssammelt. Anderenfalls kann es zu Rückstoß von Material durch die Einlassöffnung kommt.

• Schalten Sie den Motor aus, undziehen Sie den Stecker ab, bevor:

• Wann immer Sie die Maschine unbeaufsichtigt lessen

• Bevor Sie eine Blockierung oder einen Fehler beseitigen
• Bevor Sie die Maschine überprüfen, reinigen oder darüber arbeiten
• Bevor Sie Einstellungen vornehmen, Zubehör, wechseln oder die Maschine lagern
  Wann immer die Maschine zu vibrieren beginnnt oder ungewohnliche Geräusche erzeugt
• Säubern der Einlass- oder Auswurföffnung
• Anbringen oder Abnehmen des Auffangkorbs

• Transportieren.

• Kippen Sie die Maschine nicht während des Betriebs.

• Halten Sie ausreichenden Abstand, wenn Sie langes Material zuführen. Es konnte zurückspringen und Verletzungen verursachen.
• Betreiben Sie die Maschine nicht ohne den Fültrichter.
• Üben Sie keinen übermögensigen Druck auf die Maschine aus. Die Maschine kann ihren Zweck better und{sicherer erfolllen, wenn sie sachgemäß gehandhabt wird. Häufige Überlastung kann eine Beschädigung des Motors oder einen Brand verursachen.
• Sachgerechte Vorrichtungen benutzen. Verwenden Sie Vorrichtungen nicht für sachfremde Zwecke. Versuchen Sie niemals, Metallteile, Glas, Steine, Keramik, Kunststoff, dickere Åste, Hartholz oder dicke Holzplatten usw. zuzuführen.

Wartungsvorschriften

• Lassen Sie ihre Maschine immer von einer unserer autorisierten Kundendienststellen unter Verwendung von Original-Ersatzteilen warten. Unsachgemäß Reparatur und schlechte Wartung können die Lebensdauer der Maschine verkurzen und die Unfallgefahr erhöhen.
  Vor Wartung, Inspektion, Einstellung, Lagerung oder Austausch eines Zubehörteils sind die folgenden Maßnahmen zu treffen:

Die Stromquelle abschalten
Die Maschine von der Stromversorgung trennen
-Vergewissern Sie sich, dass alle beweglichen Teile zum vollständigen Stillstand gekommen sind
- Lassen Sie die Maschine abkühlen.

• Überprüfen Sie die Maschine auf mögliche Beschädigung:

• Ob die Schutzvorrichtungen ihre bestimmungs-gemäße Funktion erfüllen

• Ab alle beweglichen Teile reibungslos und angemessen Funktionieren
• Ob alle Teile unbeschädigt und korrekt eingebaut sind

• Lassen Sie beschädigte Teile von einer unserer autorisierten Kundendienststellen austauschen oder reparieren.

• Lassen Sie bei der Wartung des Schneidwerks äußerte Vorsicht walten. Das Schneidwerk kann durch die Verriegelungsfunktion der Schutzeinrichtungen manuell bewegt werden.

• Reinigen Sie das Gerät nicht mit Wasser. Dies kann einen elektrischen Schlag verursachen.
• Tragen Sie Schutzhandschuhe während der Wartungs-oder Montagearbeit, um Verletzungen der Finger zu verhufen.
• Führn Sie außer den in dieser Bedienungsanleitung beschreibenben Wartungs- oder Reparaturarbeiten keine anderen Arbeiten aus. Darüber hinausgehende Arbeiten müssen von einer autorisierten Dolmark-Kundendienstelle ausgeführrt werden.
• Verwenden Sie nur für ihre Maschine vorgesehene Original-Dolmar-Ersatz- und Zubehörteile. Anderenfalls kann es zu Verletzungen oder Beschädigung der Maschine kommt.
• Lagern Sie die Maschine in einem trockenen Raum. Halten Sie sie außer Reichweite von Kindern. Lagern Sie die Maschine keinesfalls im Freien.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.
• Das obere Gehäuse auf ebenen Boden legen. Dann den Grundrahmen darauf auf setzen. Auf die Richtung des Teils achten. (Abb. 2)
• Alle Teile durch Anziehen der Schrauben befestigen. Sicherstellen, dass sie vollkommen stabil sind. (Abb. 3)
• Die Stopper mit Schrauben anbringen. Sicherstellen, dass sie fest angezogen sind. (Abb. 4)
• Die Rader wie folgt anbringen: (Abb. 5)

Die Achse an einem der Räder anbringen.
Die Achse durch die Locher im Bein schieben.
- Das andere Rad an der Achse anbringen, indem der Stift durch das Loch in der Achse geschoben wird. Das Rad durch Biegen des Stifts sichern.
Die Abdeckungen an den Rädern anbringen.

1. Den Auffangkorb anbringen. Dann

Verriegelungshebel anheiten. (Abb. 6)

FUNKTIONSBESCHREIBUNG

WARNING:

Vergewissern Sie sich immer, dass die Maschine ausgeschaltet ist, bevor Sie sie ans Stromnetz anschließen. Wird die Maschine bei eingeschalteten Schalter angeschlossen, kann sie plottlich anlaufen und schwere Verletzungen verursachen.

Netzschalter (Abb. 7)

VORSICHT:

Benutzen Sie die Maschine nicht, wenn sie sich nicht mit dem Netzschalter ein- und ausschalten lasst. Lassen Sie fehlerhafte Schalter von einer autorisierten Dolmar-Kundendienstelle auswechseln.

Zum Einsatz der Maschine den grünen Knopf drücken.

Zum Ausschalten der Maschine den roten Knopf drücken.

LED-Lampe

Die LED-Lampe zeigt den Zustand der Maschine wie folgt an:

ROT: Wenn die Maschine mit der Stromversorgung verbunden und ausgeschaltet ist.

GRUN: Wenn die Maschine eingeschaltet ist.
Ständiges Blinken in GRUN: Wenn die Maschine während des Betriebs blockiert ist.

Blinken in ROT: Wenn die Maschine sich nicht automatisch wiederherstellen kann. Beseitigen Sie die Störung in thisem Fall manuell.

Schutz vor ungewolltem Neustart

Bei einem Stromausfall schaltet sich die Maschine automatisch aus. Um sie wieder zu starten, drucken Sie den grünen Knopf erneut.

Uberlastschutz

Der Motor ist mit einem Überlastschutz ausgestattet. Bei Überlastung verhält sich die Maschine wie folgt:

• Das Messer lauft für zwei bis drei Sekunden rückwärts, um zu versuchen, das zerkleinerte Material zurückzuschieben.
• Das Messer lauft wieder vorwärts.
• Falls das Material nach dreimaliger Wiederholung, deses Vorgangs noch immer festsitzt, bleibt die Maschine stehen, wobei die LED-Lampe in Rot blinkt.

Wenn dies eintritt, führen Sie die folgenden Schritte aus:

• Schalten Sie die Maschine aus.
  Warten Sie, bis das Messer vollkommen still steht.
• Entfernen Sie das festsitzende Material.

• Schalten Sie den Häcksler nach etwa 5 Minuten wieder ein, und führen Sie leichteres Material zu.

• Falls sich die Maschine nach dieser Wartezeit nicht einschalten,Lasst,nehmen Sie auf "Fehlersuche"Bezug.

Vorlauf-/Rücklaufschalter

VORSICHT:

den Schalten Sie den Häcksler aus, bevor Sie den Vorlauf-/Rücklaufschalter umschalten.

Position

Die Messer drehen sich in Vorwärtsrichtung.

Position

Die Messer drehen sich in Rückwärtsrichtung, um gestautes Material zu halten.

Wenn Sie die Richtung auf (rückwärts) umschalten, halten Sie den grünen Knopf des Netzschalters gedrückt, um die Messer zu drehen. Der Häcksler bleibt automatisch stehen, sobald Sie den Netzschalter loslassen.

HINWEIS:

• Mehrmaliges Wiederholen des Rück- und Vorlaufbetriebs kann notwendig sein, um ein große Objekt zu zerkleinern.

VORSICHT:

• Entfernen Sie festsitzende Objekte immer mit einem Haken oder Stock, um Unfälle zu verhufen.
• Warten Sie immer, bis der Häcksler vollkommen still steht, bevor Sieihn wieder starten.

Auffangkorb

VORSICHT:

• Schalten Sie die Maschine aus, undziehen Sie den Stecker ab, bevor Sie den Auffangkorb anbringen oder abnehmer.
• Überprüfen Sie die Funktionstüchtigkeit der Verriegelungsfunktion alle zwei Stunden, um sicheren Betrieb zu gewährleisten.
• Versuchen Sie niemals, die Verriegelungsfunktion der Schutzvorrichtung aufzuheben.

Verriegelungshebel:

Obere Position Auffangkorb ist verriegelt.

Untere Position Auffangkorb ist entriegelt.

Das Gerät lassst sich wegen der Sicherheitsfunktion nicht einschalten.

Die Maschine kann nicht eingeschalten werden, wenn sich der Verriegelungshebel in der Entriegelungsposition befindet. Die Maschine bleibt automatisch stehen, wenn der Auffangkorb während des Betriebs entriegelt wird.

Messerabdeckung

VORSICHT:

• Vergewissern Sie sich, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie die Messerabdeckung öffnen.
• Ziehen Sie Schutzhandschuhe an, bevor Sie die Messerabdeckung öffnen.
• Das Schneidwerk bleibt nicht sofort nach dem Ausschalten stehen. Warten Sie, bis alle Teile still stehen.

Falls das obere Gehäuse schwer mit Material verstopft ist, entfern den Sie das Material durch Öffnen der Messerabdeckung.

BETRIEB

Stellen Sie die Maschine auf:

• Auf einer flachen, horizontalen Fläche. Stellen Sie die Maschine nicht auf geplasterten oder geschotterten Boden.
• In sicheren Abstand (mindestens 2m ) von Wänden oder anderen Objekten.

Stellen Sie vor dem Starten Folgendes sicher:

• die Verbindungskabel unbeschädigt sind. Falls sie Schnittte oder Risse aufweisen, brechen Sie dazu den Betrieb ab, und ersetzen Sie die Kabel.
  Die Maschine ist unbeschädigt, und alle Schrauben sind festgezogen.
  Die Maschine ist vollständig und korrekt zusammengebaut.

Überprüfen Sie den Netzanschluss:

• Vergewissern Sie sich, dass die Netzspannung mit der Nennspannung auf dem Typenschild übereinstimmt und die Maschine ordnungsgemäß geerdet ist.
• Verwenden Sie nur Verlängerungskabel mit ausreichen dem Kernquerschnitt.

Material, das der Häcksler zerkleinern kann

Der Häcksler kann folgende Materialarten zerkleinern:

• Alle Arten von Åsten bis zum Maximaldurchmesser der Maschinenkapazität, abhängig von Art und Zustand des Holzes
  Gartenabfälle, wie z. B. verwelkte Pflanzen oder nasses Unkraut, das eine Tage lang gelegen hat (Diese abwechselnd mit Ästen zuführren.)

Der Häcksler kann folgende Materialarten NICHT zerkleinern:

• Glas, Metall, Kunststoff, Steine, Keramik, dickere Åste, Hartholz, dicke Holzplatten, Stoff, Plastiktüten, Wurzeln mit Erde.
• Nahezu flüssige Abfälle, wie z. B. Kuchenabfälle.

Betrieb: (Abb. 8)

• Führer Sie das Material von der rechten Seite in den Fültrichter ein.
• Åste, Zweige und Holz sind unmittelbar nach dem Schneiden zu zerkleinern. Wenn sie trocken werden, können sie sehr hart werden.
• Entfernen Sie jegliche Seitentriebe von Åsten, wenn sie nicht leicht zuführbar sind.
• Schalten Sie den Motor aus, und trennen Sie die Maschine vom Stromnetz, bevor Sie die Auswurföffnung reinigen.
• Achten Sie darauf, dass sich kein zerkleinertes Material in der Auswurföffnung ansammelt. Anderenfalls kann diesez zerkleinerte Material die Auswurföffnung blockieren. Leeren Sie den Auffangkorb regelmäßig.
• Führn Sie kein Material zu, das dicker als der in den Technischen Daten angegebene maximale Astdurchmesser ist. Abhängig von der Frische und dem Zustand des Holzes kann der maximale Astdurchmesser kleiner sein.

• Zerkleinern von nassen Gartenabfällen führt zu Verstopfung. Um Verstopfung der Maschine zu verhindern, führen Sie abwechselnd Abfälle und Holzmaterial zu.

• Weiches Material oder nasse Äste werden möglicherweise zerrissen,statt geschritten zu werden. Ein abgenutztes Gegenmesser kann ebenfalls diese Problem verursachen.

• Falls die Maschine an der Einlassöffnung oder am Auswurfkanal verstopf wird, schalten Sie den Motor aus, undziehen Sie den Netzstecker ab,bevor Sie Unrat in der Einlassöffnung oder im Auswurfkanal beseitigen. Halten Sie die Stromquelle frei von Unrat und anderen Ablagerungen, um eine Beschädigung der Stromquelle oder einen möglichn Brand zu verhindern.

Einstellen des Messerabstands (Abb. 9)

Um effektiven Betrieb zu erzielen, muss der Abstand zwischen Gegenmesser und Schneidwalze eingestellt werden.

Einstellen des Abstands:

Schalten Sie das Gerät ein.
- Drehen Sie den Feststellknopf entgegen dem Uhrzeigersinn, um den Einstellknopf freiugeben.
- Drehen Sie den Einstellknopf langsam im Uhrzeigersinn, um das Gegenmesser an die Schneidwalze anzunahern. Drehen Sie den Knopf soweit, bis feine Aluminiumspane aus der Auswurföffnung herausfallen.
- Drehen Sie den Feststellknopf im Uhrzeigersinn, um den Einstellknopf zu verriegeln.

WARTUNG

VORSICHT:

• Vergewissern Sie sich stets, dass die Maschine ausgescheltet und vom Stromnetz getrennt ist, befinden Sie Inspektions- oder Wartungsarbeiten durchführten.
• Ziehen Sie Schutzhandschuhe an, bevor Sie Inspektions- oder Wartungsarbeiten durchführten.
• Das Schneidwerk bleibt nicht sofort nach dem Ausschalten stehen. Warten Sie, bis alle Teile still stehen, bevor Sie Wartungsarbeiten durchführten.
• Vergewissern Sie sich nach der Wartungsarbeit, dass alle Werkzeuge entfernt worden sind.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Verwenden Sie ein feuchtes Tuch und eine weiche Bürste zum Reinigen der Maschine.
• Verwenden Sie keinen Wasserschlauch oder Hochdruckwascher zum Reinigen der Maschine.

Führer Sie nach jedem Betrieb die folgenden Wartungsarbeiten durch:

• Prufen Sie nach, ob alle Sicherungsschrauben fest sitzen (nötigenfalls anziehen).
  Schmieren Sie Metallteile zum Schutz vor Korrosion.
• Halten Sie die Lüftungsöffnungen sauber und staubfrei.

Schneidwalze und Gegenmesser nutzen im Laufe der Zeit ab. Lassen Sie die Teile bei Bedarf von der nachsten autorisierten Kundendienstelle austauschen.

FEHLERSUCHE

WARNING: Bevor Sie mit der Störungsbehebung beginnen, sollen den Sie die Maschine ausschalten, den Netzstecker abziehen und warten, bis die Maschine vollkommen still liegt.

Störung mögliche Ursache Abhilfemaßnahme
Der Motor startet nicht. Keine Stromversorgung Netzanschluss überprüfen.
	Netzkabel defekt Von autorisierter Kundendienstelle überprüften halten.
	Überlastschutz wurde aktiviert	Warten, bis die Maschine abgekühlt ist, und dann den grünen Knopf drücken.
	Sicherheitsabschaltvorrichtung des Auffangkorbs (Auffangkorb ist entriegelt)	Den Auffangkorb überprüften und verriegeln.
Motor erzeugt Gerausch, startet aber nicht.	Schneidwalze ist blockiert.	Gerät ausschalten. Den Vorlauf-/Rücklaufschalter auf Rückwärtsrichtung umschalten. Die Maschine einschalten, bis der Stau beseitigt worden ist. Die Maschine wieder ausschalten. Die Drehrichtung wieder auf Vorwärtsdrehung umschalten.
	Kondensatordefekt	Die Maschine von einer autorisierten Kundendienstelle reparieren halten.
Das Häckselmaterial wird nicht in den Häcksler eingezogen.	Rückwärtsdrehung.	Das Gerät ausschalten, und den Drehrichtungs-Wahlschalter umschalten.
	Häckselmaterial sitzt im Fültrichter fest.	Das Gerät ausschalten. Den Vorlauf-/Rücklaufschalter auf Rückwärtsrichtung umschalten. Das Gerät einschalten, um das zu zerkleinernde Material zu losen, und etwaige Fremdkörper entfern. Das Gerät wieder ausschalten. Die Drehrichtung wieder auf Vorwärtsdrehung umschalten.
	Das Häckselmaterial ist zu weich oder nass.	Mit einem Ast niederrücken
	Schneidwalze abgenutzt.	Feststehendes Gegenmesser gemäß Beschreibung unter „Einstellen des Messerabstands" einstellen. Die Schneidwalze austauschen, wenn sie stark abgenutzt ist.
Häckselmaterial wird nicht sauber geschritten	Das feststehende Gegenmesser ist nicht angemessen eingestellt.	Das Gegenmesser einstellen.
Das Gerät startet, blockiert aber bereits bei leichter Belastung, und wird balldurch den Motorschutszhalter ausgeschlossen.	Das Verlängerungskabel ist zu lang, oder der Querschnitt ist zu dunn. Die Steckdose ist zuweit vom Stromnetz entfern, oder der Querschnitt des Netzkabels ist zu dunn.	Sicherstellen, dass das Verlängerungskabel einen Querschnitt von mindestens 1,5 mm2 hat und maximal 25 m lang ist. Wird ein längeres Kabel verwendet, muss es einen Querschnitt von mindestens 2,5 mm2 haben.

EG-KONFORMITÄTSERKLÄRUNG

Nur für europäische Länder

Die EG-Konformitätserklarung ist als Anhang A in dieser Bedienungsanleitung enthalten.

Elektrische verilgheit

WAARSCHUWING:

Bescherming gegen onbedoeld opstarten

Onderste stand opvangbak is nicht vergrendeld.

NEPIRPAΦH ΛEITOYPTIα

NPOEIADONIOIHSH:

Piv ouvdeTe to uxavna oTo nAekptiko peuva Bbaiveote naVta otivai OBnTo. H ouvdoan Tou uXavnatoCto nAektpko peuae avamEvo To diakottni mTopei va Tpokaloei avattavexn EKKIVnan e aTOTeAosma Tny Tpokknon ooapou TpooWtIKOu Tpaumatioou.

Aikottns Tpoopodooiae (Eik. 7)

PPOsOXH:

Mn xnpoiotoiite to unxavna eav o diakottnc dev to evpyoioi kai dev to atvepyoioei. TeiEte to unxavmae Egouoioobntnevo Kevtpo epic ts Dolmar ia va avtikataotnoe Iaattwpatikooc diakottec.

Tia va avayete To unxavna, TATnote To Ppaivo koumu.

Tia va To uXavna, Tnato To KOKKIO Koupi.

Auxvia LED

H luxvia LED uTROEikvuei Tnv kataoTaon Tou mXavnmuatoc wS Eξns:

KOKKINO xpwa: Otav to mnxavna eivai ouvdeevevo otny nAekptikn Tpoqodooia kai eivai

INPAEINO Xpwa: Otav to unxavna eivai avmuevo.

INPAEINO xpwa Tnou aavaooBnvei ouvexwC: Otav to unxavnua exe i paei kata n aeitoupyia.

KOKKINO xpwa Tnou avaaboehnei: Otav To uNxavna 8ev mTpe i va EkTeAeoi autOpata avakton. EtiaoTe to TpOaIma xepokivnta otav TPOkuEi.

Utfor folgende trinn nardette skjer:

Mücködtetes: (8. abra)
