NAUDOJIMO INSTRUKCIJA PM4602SC DOLMAR

Savo pačiu saugumui prieš tradědami naudoti ši nauja prietaisa, atidžiai perskaitykité šia instrukcija. Nesilaikant sios instrukcjos, galima sunkiai susižeisti. Prieš tradědami naudoti Žolapijove, skirkite šiek tiek laiko susipăzinti su ja.

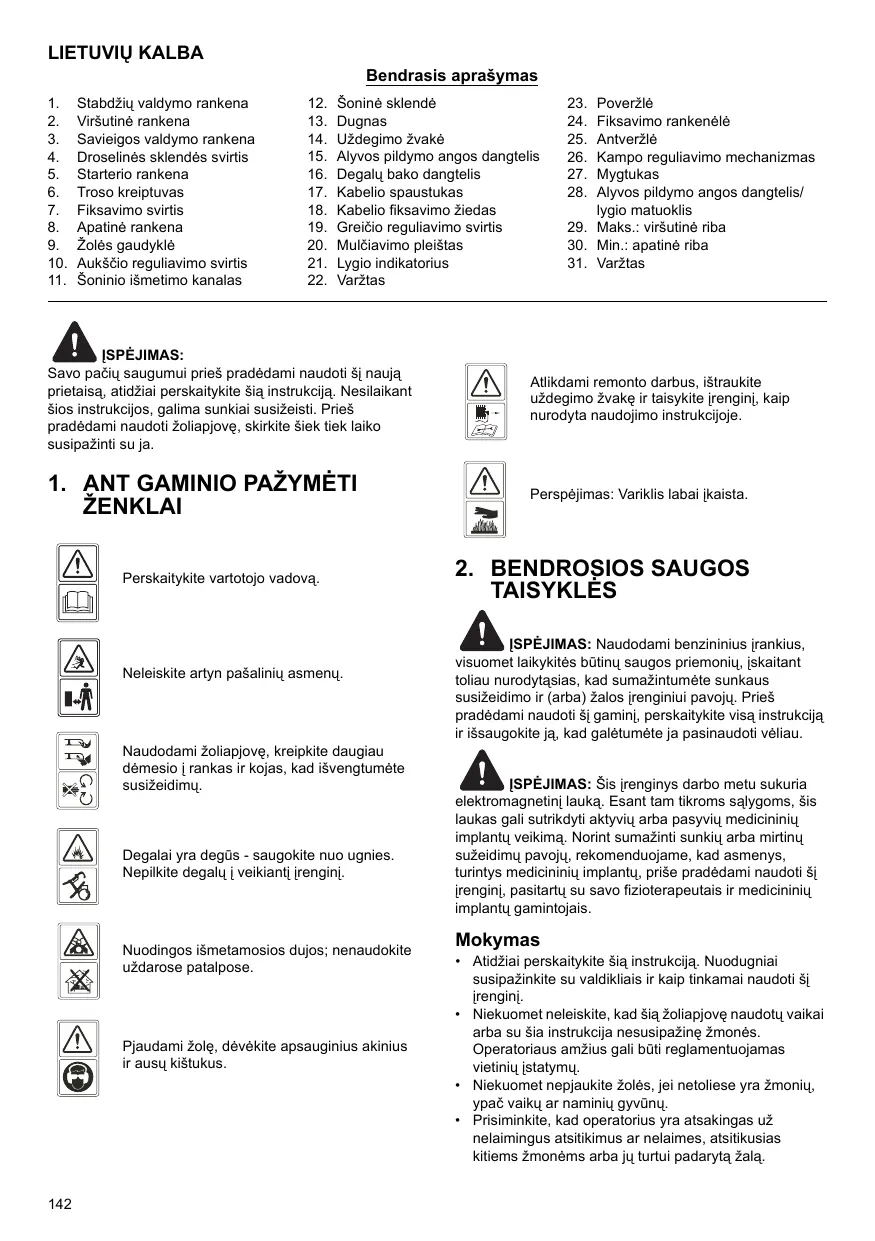

1. ANT GAMINIO PAŽYMÈTI ZENKLAI

Perskaitykite vartotojo vadova.

Neleiskite artyn pašaliniu asmenu.

Naudodami Žolapijove, kreipkite daigiau demesio i rankas ir kojas, kad išvengtumete susizéidimü.

Degalai yra degus - saugokite nuo ugnies.
Nepilkite degalu [veikianti] i'renginj.

Nuodings išmetamosios dujos; nenaudokite uždarose patalpose.

Pjaudami zoile,devekite apsauginius akinius ir ausu kištukus.

Atlikdami remonto darbus, istraukite użdegimo zväkte ir taisykje [irengin], kaip nurodyta naudojimo instrukcijoe.

Perspejimas: Variklis labai jkaista.

2. BENDROSIOS SAUGOSTAISYKLES

ISPEJIMAS: Naudodami benzinius irankius, het laikykites bintuq saugos priemoniu,ISKaitant urodytaias, kadsumazintumete sunkaus imo ir (arba) zalos jrenginiui pavoju. Priesami naudoti sigi gamini, perskayite vasa instrukcija jokite ja, kad galétumete ja pasiaudoti veliaiu.

ISPEJIMAS: Sis irenginis darbo metu sukuria magnetini lauka. Esant tam tikroms salygoms, sis qali sutrikdyti aktyviu arba pasyviu medicinii uveikima. Norint sumazinti sunkiu arba mirtinu nu pavoju, recomenduojame, kad asmenys, mediciniiu implantu, priše pradédami naudoti šig pasitartu su savo fizioterapeutais ir mediciniiu gamintojas.

Mokymas

• Atidžiai perskaityike šia instrukcija. Nuodugniai susipazinkite su valdikliais ir kaip tinkamai naudoti ši irenginji.
• Niekuomet neleiskite, kad sia zoliapjove naudotu vaikai arba su sia instrukcija nesusipazine zmones. Operatoriaus amzius gali buti reglamentoujas vietiniq jstatymu.
• Niekuomet nepjaukite zoles, jei netoliese yra zmoniu, ypač vaiku ar naminiu gyvūn.
• Prisiminkite, kad operatorius yra atsakingas už nelaimingus atsitikimus ar nelaimes, atsitikusias kitiems Žmonéms arba jú turtui padaryta Žalá.

Paruoshimas

Pjaudami zole, visuomet avekite tinkama evalnyir muvekite ilgas kelnes. Niekuomet nedirbkite su irengimu, jei esate basi ar avedami atvirus sandalus.
Kruopšciai apziúrekite vieta, kurioje naudosite irengima, ir pašalinkite visus odaiktus, kuriuos mašina galetu nusvesti.
- ISPEJIMAS - Benzinas yra nepaprastai degus.

• laiky kite benzina talpose, skirtose specialiai siam tikslui;
• degalus i baka pilkite tik lauke ir, pildami degalus, nerukkykite;
• degalu pilkite pries uzvesdami varikli. Niekuomet neatsukite degalu bako dangtelio ir nepilkte degalu, kai variklis veikia arba kai variklis yra jkaites;
• iissipylus degalams, nebandykite užvesti variklio, tik patraukite masina šalin nuo degalu išsilliejimo vietos ir venkite sukurti kokí nors uzdegimo saltinji, kol degalu garai neisisiklaidys;

• saugiau ušukite visus degalu bako ir talpyklu dangtelius.

• Pakeiskite sugedusius slopintuvus.
  Prieš pradědami naudoti Žolapjov, visuomet apžúreké kite ir patikrinkite, ar nesusidéveje ar neapgadinti peiliai, peiliu varžtai ir pojviklio mechanizmas. Pakeiskite visus peiliu ir varžtu komplektus, ne tik susidévejusius ar apgadintus peilius ir varžtus, kad būtu šlaikyta pusiausvyra.

Naudojimas

• Nejunkite variklio uždarose patalpose, kuriose gali susikaupti pavojingu angliies viendeginio duju.
• Zole pjakite tik dienos metu arba esant geram dirbtiniam apsvietimui.
• Jei jmanoma, venkite pjauti šlapia Žole.
  Dirbdami nuokalnese, visada tvirtai stovekite ant zemés.
• Vaikščiokite, one begiokite.
• Naudodami ratines rotacines masinas, pjaukite zoleskersai nuokalniu;Niekada nepjaukite aukstyn-zemyn.
• Keisdami kryptis nuokalnese, bukite itin atsargus.
• Nepjaukite zolès permelyg stačiose nuokalněse.
• Bukite itin atsargus vaziuodami atbuline eiga arba traukdami zoliapjove link saves.
• Sustabdykite peil(-ius), jeigu zoliapjove reikia paversti, kad ja galima buteu perkelti per zole neapaugusius pavirsius, ir gabenant zoliapjove iS ir I zoles pjovimo vieta.
• Niekada neeksproatuokite zoliapjovës su paëeistais apsauginiais skydais arba be tinkamai sumontuotu saugos itaisu, pavyzdžiui, kreiptuvu ir (arba) zolës gaudykiu.
• Nekeiskite variklio kontrolés regulatoriaus nustatymu in neviršykite variklio apsuku.
  Pries uzvesdami varikli, atjunkite visus peilius ir pavaru sankabas.
• Atsargiai užveskite variklj, kaip nurodyta instrukcijoej;
  pedos turi būti pakankamu atstumu nuo peilio (-iu).
  Uzvesdami variklj, nepaverskite zoliapjovs.

• Neužveskite variklio stovédami priešais išmetimo lataka.

• Nekiskite ranku ar koju artyn prie besisukanciu daliu arba po jomis. Visada stovekite atokiai nuo sniego ismetimo angos.

• Niekada nekelkite ir neneškite Žoliapjovs, kai variklis veikia.

• Išjunkite variklj ir atjunkite uzdegimo Žvakës laida; palaukite, kol visos judamosios dalys visiskai sustos ir, jei kistas uzvedimo raktelis, iztrualkite jj:

• pries pradedami valtyi uzsimsimus ar pries atkimsdami ismetimo lataka;

• pries atlikdami zoiliapjoves patikra, valymo arba remonto darbus;
• atsitrenke j kokj nors daikta. Prieš věl užvesdami ir naudodami zoliapjove, patikrinkite, ar néra gedimu, ir, jeigu reikia, pataiskykite.
• jeigu Žoliapjové pradeda nejprastai vibruoti (patikrinkite nedelsdami).

Išjunkite variklj ir atjunkite uždegimo Žvakës laida; palaukite, kol visos judamosios dalys visisi kai sustos ir, jei ikištas užvedimo raktelis, ištraukite ji:

• jei tik paliekate zoliapov be prieziuros;

• pries pripillami degalu;

• Sumazinkite droselines sklendés atidarymo nustatyma variklio ilsilimo metu, jei variklyje yra jrengtas ijsjungimo voztuvas; paabaige pjauti zole, ijsjunkite degalu padavima.

Techniné priežiūrā ir jrenginio saugojimas

• Visos verzles, varztai ir kitos tvirtinimo detales turi buti gerai priverztos, kad butumete tikri del jrangos darbo saugumo.
• Niekuomet nelaikykite jrenginio, kurio bake yra benzino, patalpoje, kur degalu garai galetu pasiekti atvira liepsnaar kibirkstj.
  Pries pastatydami mašina bet kokioje uždaroje patalpoje, leiskite varikliui atausti.
  Norintsumainti gaisro pavju, zoiapjoves variklyje, duslintuve, akumulatoriaus bloke ir benzino saugojimo vietoje neturi buti zoles, lapu ar pernelyg daug tepalo.
• Daznai tikrkite zoles gaudykle, ar ji nesusidevejusi ir ar tinkamai veikia.
• Saugos sumetimais, pakeiskite susidévêjusias ar apgadintas dalis.
• Jeigu reikia ištušinti degalu baka, tai reikia daryti lauke.

ISPEJIMAS: Nelieskite besisukanchio peilio.

ISPEJIMAS: Pilkite degalus gerai védinamoje

vietoje, isjunge varikli.

3. DALIU APRAŠYMAS (1 pav., 2 pav., 3 pav., 4 pav.)

Iskaitant

A: Uždegimo Žvakéšs veržliaraktis

4. TECHNINIAI DUOMENYS

Model	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Variklio tipas	B&S 675EX serija, ReadyStart	B&S 675EX serija, ReadyStart	B&S 750EX serija, ReadyStart	B&S 750EX serija, ReadyStart
Savaeigis	Nera	Yra	Yra	Yra
Variklio litražas	190 cm3	190 cm3	161 cm3	161 cm3
Peilio plotis	460 mm	460 mm	460 mm	510 mm
Projektinis greitis	2 800/min	2 800/min	2 800/min	2 800/min
Degalu bakelio talpa	1,0 I	1,0 I	1,0 I	1,0 I
Alyvos bako talpa	0,6 I	0,6 I	0,6 I	0,6 I
Žolës gaudykës talpa	60 I	60 I	60 I	65 I
Grynasis svoris	31,5 kg	34 kg	35 kg	38 kg
Aukšćio reguliavimas	20–75 mm, 8 nuostatos	20–75 mm, 8 nuostatos	20–75 mm, 8 nuostatos	20–75 mm, 8 nuostatos

	PM-462	PM-4602 S	PM-4602 S3	PM-5102 S3
Garantuos garso slégio lygis naudotojo vietoje(Pagal EN ISO 3744, EN ISO 4871)	83,5 dB (A)(K=3 dB (A))	83,5 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Nustatyas garso galios lygis(Garantuos garso galios lygis(Pagal 2000/14/EB)	94,2 dB (A)K=1,95 dB (A)	94,2 dB (A)K=1,95 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibracija(Pagal EN ISO 20643)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTAVIMAS

5-1 SUDEDAMOS RANKENOS MONTAVIMAS

1. Varžtu, povežle ir fiksavimo rankenéle užfiksoukite apatine rankena ant rankenos laikiklio. (5 pav.)
2. Pakelkite dvi fiksavimo svirtis, kad sujungtumete virsutine ir apatine rankenas. (6 pav.)
3. Užspauskite fiksavimo svirti, kad rankenos būtu užfiksuos naudojimo padětyje. (7 pav.)
4. Pareguliuokite itempima, sukdami antverzle tinkamu verzliarakciu. (8 pav.)
5. Nutieskite kabeli virš rankenos ašies. Pritvirtinkite ji kabelio spaustuku ties apatines rankenos viduriu, kad kabelis būtu užfkiuotas išorinéje rankenos dalyje. (9 pav., 10 pav.) Antraip kabeli gali būti prispaustas atidarant/uždarant galin gaubta.

5-2 TINKAMO KAMPO NUSTATYMAS

1) Atlaisvinkite fiksavimo svirtj.
2) Sukite virsutine rankena nuo kampo reguliavimo mechanizmo centro, kad nustatyumete tinkama nuozulnumo kampa nuo -15' iki 15° (3 padetis: -15/0°/15°) kaip pavaizduota 11 pav..
3) Uzspauskite fiksavimo svirtj, kad sujungtumete apatine ir virsutine rankenas.

5-3 ZOLES GAUDYKLES UZDEJIMAS IR NUÉMIMAS

1. Norédami pritvirtinti: Pakelkite galini gaubtā ir prikabinkite Žoles gaudykle prie Žoliapjovès galo. (12 pav., 13 pav., 14 pav.)

2. Noredami nuimti: Suimkite ir pakelkite galin gaubta, nuimkite zoles gaudykle.

5-4 STARTERIO RANKENA

Patraukite starterio rankenq nuo variklio link troso kreiptuvo. (15 pav.)

5-5 PJOVIMO AUKSTIS

Patraukite išoren, kad atkabintumete svrtj nuo krumplastiiebio. Stumkite svrtj pirmyn arba atgal, kad nustatytumete aukstj. (16 pav. ir Žr. 7-9 punktaj)

6. FUNKCIJA

Sias zoliapjoves galima modifikuoti, jprasta fungcija pakeilicant pagal reikiam naudiojimo paskirti! Is zoliapjoves su zoles ismetimu pro galaj

1. mulčiavimo Žolapjové arba
2. Soninio ismetimo zoiliapjove. Kas yra mulciavimas?

Mulciouwant, zoIe nupjaunama vieno darbo erapo metu, tuomet sukapojama ir ismetama ant nupjauto zoIes ruoz kaip naturalios traos.

• Reguliarai pjaukite zole, pasirinkdami vis priesinga judejimo krypti, maks. 2 cm, kai zolé yra 6 cm-4 cm aukšćio.
• Naudokite astrup piovimo peilj.
• Nepjaukite slapios zoles.
• Nustatykite maks. variklio apsukas.
• Judékite tik darbui tinkamu tempu.
• Regulariariai valykite mulciavimo pleistā, korpuso vidu ir pjovimo peilj.

Trumpa instrukcija

6-1 Žoliapjovés mulčiavimo funkcijos nustatymas

ISPEJIMAS: tik isjungus varikli ir sustojus

pjoyimo mechanizmui.

1. Pakelkite galin gaubtir nuimkite zoles gaudykle.
2. Izsumkite multičiavimo pleistā i dugna. Užífskuokite multičiavimo pleistā, istūme mygtuka i dugne esancia anga. (17 pav., 18 pav.)
3. Vél nuleiskite galinj gaubta.(19 pav.)
4. Pakelkite òonine sklende ir nuimkite òoninio išmetimo kanala.

Tik isjungus varikli ir sustojus p jovimo

mechanizmui!

1. Pakelkite galien gaubtir nuimkite zoles gaudykle.
2. Mulčiavimo pleistō montavimas.
3. Pakelkite šonine sklende, kadŽolé būtu išmetama i šona. (20 pav.)
4. Sumontuokite šoninio išmetimo kanala (žolés išmetimui pro šona) ant atraminio šoninës sklendës kaišćo. (21 pav.)
5. Nuleiskite šonine sklende - sklende guli ant šoninio ismetimo kanalo. (22 pav.)

6-3 Žolès pjovimas naudojant Žolès gaudykle

Tik isjungus varikli ir sustojus pjovimo

mechanizmui.

Noredami pjauti zoIe naudodami zoIs gaudykle, nuimkite mulciavimo pleistaj bei zoIs soninio ismetimo kanala (soniniam zoIs ismetimui) ir uzddekite zoIs gaudykle.

1. Mulciavimo pleisto nuemimas.

2. Pakelkite galinj gaubtjar nuimkite mulciavimo pleista.

3. Soninio ismetimo kanalo nuemimas.

4. Pakelkite òonine sklende ir nuimkite òoninio ismetimo kanala.

5. Soninés sklendés spyruoklés jega automatiskai uždaro korpuse esančia išmetimo anga.

6. Reguliarai valykite soinie sklende ir ismetimo anga, kad jose nebutu zoles likuciir prilipusio purvo.

7. Žoles gaudyklés montavimas.

-Noredami pritvirtinti: Pakelkite galin gaubtir prikabinkite zoles gaudykple prie zoiliapjoves galo.
-Norédami nuimi: Suimkite ir pakelkite galini gaubta, nuimkite zoles gaudykle.

7. NAUDOJIMO INSTRUKCIJA

7-1 PRIES PRADEDANT DARBA

Atlikite variklio, kuriame yra benzino ir alyvos, remonto darbus, kaip nurodyta atskiroje variklio naudiojimo

ISPEJIMAS: Benzinas yra nepaprastai degus.

Laiky kite benzina talpose, skirtose specialiai siam tikslui. Pilkite degalus tik lauke, pries uzvesdami varikli ir, pildami degalus arba jusos tvarkydami, neruky kite.

Niekuomet neatsukite degalu bako dangtelio ir nepilkite degalu, kai variklis veikia arba kai variklis yra jkaites.

Isshipylus degalams, nebandykite užvesti variklio, tik patraukite masina šalin nuo degalu išiliejimo vietos ir venkite sukuri koknors uždegimo saltinj, kol degalu garai neišssisklaidys.

Saugiau užsukite visus degalu bako ir talpyklu dangtelius. Pries paversdami Žolapijove, noredami atlikti peilio technine prieziūra arba išleisti alyva, išleiskite degalus iš bako.

ISPEJIMAS: Niekada nepildykite degalu bako

patalpose, varikliui veikiant, arba po naudojimo nepalauke bent 15 minuciu, kol variklis atves.

7-2 VARIKLIO UVEDIMAS IR PEILIO JUNGIMAS

1. Irenginye ant uzdegimo zvakés galo uzdeta guminé mova; butinai isitikinkite, kad uzdegimo zvakés laido gale esanti metaline kilpelé (guminés movos viduje) buteu saugiai uzdeta ant uzdegimo zvakés metalinio galiuko.
2. Užvesdami šalta variklj, pasukite droşinelés sklendés svirti i padeti „

Užvesdami ir naudodami Šilta varikli, nustatykite droselines sklendès svirti i padeti. (27 pav.)

1. Astsjoje už jrenginio, suimkite už stabdžio valdymor rankenos ir laikykitje ja priesais virsutine rankena, kaip parodyta 28 pav..
2. Paimkite už starterio rankenos kaip parodyta 28 pav. ir ištraukite ja staigiu judesiu. Variqliui užsivedus, letai sugržinkite ir užfiksuokite ja ant troso kreiptuvo varžto.

Noredami isjunkite varikljir peilj, atleiskite stabdziu valdymorankena.

Atsargiaui užveskite varikli, kaip nurodyta instrukcjoje;PEDOSURI buti pakankamu atstumu nuo peilio.

Užvesdami varikli, nepaverskite Žoliapjovés.
Užveskite Žoliapjové ant lygaus paviršiaus, kur néra Žoles ar kokiu nors kličiu.

Laiky kite PEDas ir rankas atokiai nuo besisukanciu daliu. Neuzveskite variklio stovedami priesais ismetimo latako anga.

7-3 DARBO EIGA

Dirbdami, tvirtai laikykite stabdziu valdymo rankenag abejomis rankomis.

Pastaba: Darbo metu atleidus stabdziu valdymo rankena, variklis bus ijsjungtas irtod zoliapjov nebeveiks.

7-4 VARIKLIO ISJUNGIMAS

PERSPEJIMAS: Išjungus variklj, peilis dar kelias

sekundes sukasi.

1. Noredami isjunkite variklj ir peilj, atleiskite stabdziu valdymo rankena. (29 pav.)
2. Atjunkite ir jzeminkite uzdegimo zvakés laida, kaip nurodya atskiroje variklio naudojimo instrukcijoe, kad išvengtumete atsitiktinio uzvedimo palikus i'renginji priežiūros.

7-5 AUTOMATINÉS EIGOS JUNGIMAS

Modeliui PM-4602 S

Paimkite už savieigos valdymo rankenos; Žoliapové automatiskai ims judétí prieki maždaug 3,6 km/h greiciu (30 pav.); atleidus savieigos rankena, Žoliapové sustos.

Modeliams PM-4602 S3,PM-5102 S3

Zolajipovéj rjengta greicio reguliavimoSYSTEMa, kuri leidzia pasirinkti 3 greicio nuostatas, nuo 3,0km / h iki 4,5km / h

Padétis, mažiausio greicio padétis; Padétis, didziausio greicio padétis. (31 pav.)

Atlikite toliau nurodytus veiksmus:

1. Atleiskite savieigos valdymo rankena, kad zoiliapové sustotu ir nejudétu j prieki.
2. Pasirinkite pageidaujama greicio nustatyma. (31 pav.)
3. Paimkite už savieigos valdymo rankenos ir toliau pjaukite Žole. (30 pav.)

PERSPEJIMAS: Si zoliapjové skirta pjauti jprastá ne namu, kuri yra ne aukstesné nei 250 mm.

Nemēginkite ja pjauti nejprastai akstos, iśdžūvusios ar slapios zoles (pvz., ganyklose) ir nesmulkinkite ja sausu lapu krūvú. Ant Žoliapovíš dugno gali susikaupti purvo arba jo gali patekti i ismetimo vamzdj, o tai gali sukelti gaisra.

7-6 KA DARYTI, KAD ZOLE BUTU PJAUNAMA GERIAUSIAI

Surinkite nuo vejos šiukšles. Isitikinkite, ar ant vejos nera akmenu, pagaliu, laidu ar kitu pašaliniu daiktu, kuriuos zoliapjové gali netyčia pagriebti bevi sviesti bet kuria kryptimi ir sukelti sunkiu operatoriaus ar kitu asmenu suzeidimü bei padaryti Žalos turtui ir aplinkiniams objektams. Nepjaukite Šlapios Žoles. Norédami, kad Žole būt u pjaunama veiksmingai, nepjaukite Šlapios Žoles, nes ji prilimpa prie dugno apacios ir susmulkinta Žole pjaunama netinkamai. Pjaukite ne daugiau nei 1/3 Žoles ilgio. Rekomenduojamas Žoles pjovimo aukstis - 1/3 Žoles ilgio. Reikia pasirinkti tinkama važiavimo greiti, kad susmulkinta Žole būt toglyiai paskeidziama po vaje. Esant itin sudétingoms pjovimo salygoms ir tankian Žolei, norint graziai npujauti Žole, gali tekti pasirinkti maziausiavažiavimo greiti. Pjaunant aukstā Žole, veja gali tekti pjauti per du kartus, antro pjovimo metu nuleidžiant peilj dar 1/3 auksio, ir, galbūt, pjauti priesinga pirmam pjovimui kryptimi. Užgriebiant šiek tiek npujauto ruoz, taip pat galima švariau npujauti bet kokius likusius nenupjutos vejos kuokstelius. Norint geriausiai npujauti Žole, zoliapjové visuomet reikia naudoti nustacius maksimalias variklio apsukas. Nuvalykite dugno apacia. Po kiekvieno

apnaudojimo būtinai nuvalykite pjovimo dugno apacía, kad ant jo nesusikauptu Žolé, kuri neleis tinkamai atiki mulciavimo. Lape mulciavimas Veja gali būti trësiama mulciuojant ir lapus. Mulciuodami lapus, jsitikinkite, kad jie yra sausi ir nesukrite ant vejos pernelyg storu sluoksniu. Noredami mulciuoti, nelaukite, kol nuo medziŋ nukris visi lapai.

ISPEJIMAS: Atsitrenke i koki nors pašalini

daikta, išjunkite variklj. Ištraukite uždegimo Žvake, krupsciai patrikrinkite zoliapjove, ar nera pažeidimu, ir, jei reikia, pataiskyte juos pries vél užvesdami ir naudodami zoliapjove. Pernelyg stipri zoliapjovs vibracija darbo metu rodo gedima. [rengin] reikia skubiai patikrinti ir pataisyti.

7-7 ZOLÉS GAUDYKLE

Žolës gaudykës viršuje yra lygio indicatorius, kuris parodo, ar gaudkëyra tušica, ar pilna (32 pav., 33 pav.):

• Jeigu pjaunant zole gaudykle nera pilna, lygio indicatorius atsidaro. (33 pav.)
• Jeigu gaudyklé yra pilna, indikatorius užsidaro: taip atsitikus, tuoj pat liaukités pjove Žole i spilkite Žole iš gaudykles, tinkamai ja išvalkyite bei patikrinkite, ar neužsikimso jos ventilavimo tinkleis. (32 pav.)

SVARBU

Jeigu indicatorius atidarymo anga bus labai purvina,
indikatorius neatsidarys; tokius atveju tuoj pat nuvalykite
indicatoriaus atidarymo anga.

7-8 DUGNAS

Po kiekvieno panaudiojimo privaloma nuvaltyi zoiliapjové dugno apacia, kad ant jos nesikauptu susmulkinta zele, lapai, purvas ar kitos medziagos. Jeigu ant dugno susikaups purvo,jis salygos rudziu atsiradima ir korozija; be to,jis trukdys tinkamai atlki multciavima.Dugna galima nuvaltyi takreipus zoiliapjove ir nugrandzius apacia tinkamu jrankiu (tuo metu uzdegimo zhvaké butinai turi buti atjungta).

7-9 NURODYMAI, KAIP NUSTATYTI PJOVIMO AUKŠT!

PERSPEJIMAS: Niekada nedarykite jokiu

žoliapjové reguliavimo darbu pirma neisjunge variklio ir neatjunge uždegimoŽvakés laldo.

PERSPEJIMAS: Prieš keisdami Žolès p jovimo

aukstj, isjunkite zoiliapjovir atjunkite uzdegimo zvakés laida.

Sioje zoliapovejirengta centrinéaukscio reguliavimo svirtis, kurja galima nustatyti 8 aukscio padetyse.

Auksti (peilio atsuma nuo zenemes) galima nustatyti nuo 20 mm iki 75 mm (8 aukscio padetyse).(34 pav.)

Zemiausia nuostata: 20mm (1 padetis); aukšciausia nuostata: 75mm (8 padetis).

1. Prieskeisdami zolots pjovimo aukstj, ijsjkite zoliapjove ir atjkite uzdegimo zvakes laida.

2. Centrine aukšćio reguliavimo svrti galima nustaty i skirtingose aukšćio padétyse. (34 pav.)

Noredami pakeisti pjoyimo aukstj, patraukite reguliavimo svirti link rato ir pakelkite arba nuleiskite svirti, kad pasirinktumete norima aukstj.

8. TECHNINES PRIEZIÜROS INSTRUKCIJA

UZDEGIMO ZVAKÉ

Pakeitimui naudokite tik originalia uždegimo Žvake.
Noredami užtikrinti geriausia darba, keiskite uždegimo Žvake kas 100 darbo valandu.

9. TEPIMO INSTRUKCIJA

PERSPEJIMAS:ATJUNKITE UZDEGIMO

ZVAKE, PRIES ATLIKDAMI TECHINES PrieziuROS DARBUS.

1. RATAI-Patepkite kiekvieno rato rutulinus guolius neklampia alyva bent kartap persezona.
2. VARIKLIS-Vadovaukites variklio naudojimo instrukcija, kaip atlikti variklio tepima.

10. VALYMAS

PERSPEJIMAS: Neplaukite variklio vadens

žarna. Vanduo gali pažeisti variklj arba užterstī degalu神经系统.

1. Nušluostykite dugna sausu skudureliu.
2. Nuplaukite dunga, pakreipe zoliapjov e taip, kad uždegimo Žváke būtů viršuje.

10-1 VARIKLIO ORO FILTRAS

PERSPEJIMAS: Neleiskite, kad purvas ar dulkés

uzkimstu oro filtroporoloninj elementa. Variklio oro filtr o elementa reikia technijskai prižūreti (išvaltyi) kas 25 darbo valandas. Jeigu Žolapjové nauojama esant sauso oro salygomys, kuomet kyla daug dulkiu, poroloninj elementa reikia valtyi regulariaia.

NOREDAMI ISVALYTI ORO FILTRA

1. Išukite varžta. (35 pav. modeliams PM-4602 S3 ir PM-5102 S3)
2. Nuimkite fiksavimo rankenèle. (36 pav. modeliams PM-462 ir PM-4602 S)
3. Nuimkite filtro dangteli.
4. Išplaukite filtré elementa muiluotame vandenyje. NENAUDOKITE BENZINO!
5. Palaukite, kol oro filtros elementas išdžius.
6. Užlašinskite ant poroloninio filcro kalus alvos SAE30; stipriai suspauskite jj, kad pašalintumete alvos pertkliu.
7. Vel sumontuokite filtra.

PASTABA: Jeigu filtras nusidévèjes, suplésytas arba
jo nejmanoma isvaltyi, pakeiskite ji nauju.

10-2 PJOVIMO PEILIS

PERSPEJIMAS: Būtinai atjunkite ir jžeminkite

uždegimo Žvakéš laïd, prieš taisydami pjovimo peilí, kad variklis nebútu atsitiktinai užvestas. Norédami suimti peilius, būtinai devěkite pirstines arba naudokite skudurěl. Paverskite Žoliapjove, kaip nuroyda atskiroje variklio naudojino instrukcijoe. Nuimkite šešiakampi varžta ir poveržlé, tvirtinancius peilí ir peilio adapterí ant variklio alkūninio veleno. Nuimkite peilí ir jo adapterí nuo alkūninio veleno.

ISPEJIMAS: Reguliaria tikrinkite peilio adapteri, jskiles, ypač atsitrenke i kokì nors pašalini daikta. a, pakeiskite ji.

Norint pasiekti geriausiu rezultatu, peilis turi buti astrus.
Peiligalima nuimti ir pagalastji slifavimo staklemis arba dilde, kiek jmanoma išlaikant originalu ašmenu nuozambio kamp. Labai svarbu, kad kiekvienas peilio pjoivmo krasstas buteugalastas vienodai, kad peilis nebutu išbalansuotas. Netinkamas peilio balansavimas sukels pemelyg didele vibracija, kuri sugadins varikli ir zoliapjove. Pagalande, butinai tinkamai subalsuokite peil. Peilio balansa galima patikrinti uzmovus jj ant apvalaus atsuktuvo galo. Galaskite sunkesnja peilio puse tol, kol peilis bus tinkamai subalsuansuotas. (37 pav). Pries vel sumontuodami peilir jo adaptereri ant jrenginio, patepkite variklio alkunini velena ir vidini peilio adapterio paviroi neklampia alya. Sumontuokite peilio adaptereri ant alkuninio veleno. Zr. 37 pav.. Uzmaukite peil taip, kad jo dalies numeris nebulu nukreiptas adapteriri. Uzddekite ante peilio poverze ir kiškite sesiakmpi varztä. Priverzkite sesiakmpi varztä, naudodami toliau nurodyta sukimo momenta.

10-3 SUKIMO MOMENTAS MONTUOJANT PEILI

Sucentruokite varzātir priverzkite jj 40 Nm-50 Nm jega, kad būṭu uztikrintas saugus jrenginio darbas. Būtina regulariai tikrinti visas verzles ir varzts, ar jie tinkamai priverzti.

Ilgai naudojant Irengini, ypač smělétose vietověse, peilis nusidévi ir praranda savo originalá forma. Todél pjovimo veiksmingumas sumažěja ir peilí reikia pakeisti.

Pakeiskite sena peil tik patvirtintu, originaliu peiliu.

Gamintojas neatsako už Žalá, patirta naudojant nesubalansuota peilj.

Keisdami peilí, privalote naudoti originalu peilí (DOLMAR 263001451 modeliams PM-462/PM-4602 S/PM-4602 S3, DOLMAR 263002552 modelui PM-5102 S3) (noredami užsakyti peilí, kreipkités i vietos atstova arba skambinkite mūsu bendrovei).

10-4 VARIKLIS

Variklio technines priežiūros instrukcija Žr. atskirta variklio naudiojimo instrukcija.

Tikrkite variklio alyva, kaip nurodyta atskiroje variklio naudiojimo instrukcijoe, pateiktoje su sia zoliapove.

Atidžiai perskaitykite ir vadovaukités instrukcija.

Esant iprastoms darbo salygoms, valykite oro filtra, kaip nurodyta atskiroje variklio naudojimo instrukcijoje.

Kylant nepaprastai daug dulkiu, valykite filtrq kas kelias darbo valandas. Prastas variklio viekimas ir uzliejimas paprastai reiskia, kad reikia isvaltyi oro filtrq.

Noredami išvalti oro filtra, Žr. atskirta variklio naudiojimo instrukcija, pateiktarku su šiuo jrenginiu.

Karta per sezona reikia nuvalyi użdegimo Žvake ir paregulinoti tarpeli tarp Žvakës ir kontakto. Sezono pradžioje rekomenduojama pakeisti użdegimo Žvake; Žr. variklio naudojimo instrukcija, kurioje nurodyt techniniai duomenyias apie tinkama użdegimo Žvakës tipsi tarpeli. Reguliariau nuvalkyite varikli skuduru arba šepeciu.

Ausinimo systema (ventilatoriaus korpso sritis) turi buti svari, kad butu uztikrinta tinkama orcirkulacijs, kur yra butina, kad variklis tinkamai vektu ir ilgai tarnautu. Butinai nuvalykite nuo duslintuo zole, purva ir degias siuksles.

11. SAUGOJIMO INSTRUKCIJA (NE SEZONO METU)

Norint paruosti zoliapjov saugojimui, reikia atlikti siuos veiksmus:

1. Sezonui pasibaigus, paskutinj karta panaudioje irengjin, iistustinkite jo baka.
   a) Ištraukite benzina iš bako, naudodami siurbimo pompa.

PERSPEJIMAS: Nebandykite tuistinti benzino

bako uždaroje patalpoje, šalia ignies ir pan. Nerúkykite! Benzino garai gali sukleti sprogima arba gaisra.

b) Užveskite varikljir palikite jjveikttol,kol bus išeikvotas visas likes benzinas ir variklis užges.
c) Issukite użdegimoźake. L degimo kamera ipilkite mazdaug 20 ml alyvos. Kelis kactus patriukite uż starterio rankenos, kad allya tologyia pasiskirstytu degimo kameroje. Pakeiskite użdegimoźake.
2. Kruopščiai nuvalykite ir patepkite zaoliapjove, kaip aprašyta pirmiau esančiame skyriuje „TEPIMO INSTRUKCIJA".
3. Siek tiek patepkite pjovikli, kadjisnesurudtyu.
4. Zoliapjove laiky kite sausoje, svarioje, nuo salcio apsaugotoje, rakinamoje patalpoje.

PERSPEJIMAS: Prieš pastatant Žoliapově [

vieta, ji privalo buti visiskai atvesusi.

PASTABA:

• Laikant bet kokélektrinirngin nevedinamoje patalpoje arba medziagus sandelyje,
• reikia pasirupinti, kad irenginys bultu apsaugotas nuo korozijos. Patepkite irengini, ypač kabelius ir visas judamşias dalis neklampia alyva arba silikonu.
• Bukite atsargus, kad nesulenkumete arba nesuraizgytumete laidu.
• Jeigu starterio lynas atsikabintu nuo troso kreiptuo, esancio ant rankenos, atjunkite ir izeminkite uzdegimo zvakés laida, nuspauskite peilio valdymo rankena ir letai istraukite starterio trosa is variklio. Uzmaukite starterio trosa ant troso kreiptuo varzto, esancio ant rankenos.

Gabenimas

Išjunkite variklj. Stumdami Žoliapov pro kliutis, bukite atsargus, kad nesulankystymete ir nepažeistumete pjoviklio.

12. GEDIMU LOKALIZAVIMAS

Problema	GALIMA PRIEŽASTIS	ATITAISYMAS
Variklis neužsiveda.	Netinkamas droselinês sklendés nustatymas pagal esamas darbo salygas.	Nustatykite droseline sklearnende i tinkama padéti.
	Tuščias degalu bacas.	Pripilkite baka degalu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Atsilaisvino uždegimo Žvaké.	Priveržkite uždegimo Žvaké, naudodami 25-30 Nm sukimo momenta.
	Atsilaisvimo arba nukrito uždegimo Žvakés laidas.	Užděkite uždegimo Žvakés laida ant uždegimo Žvakés.
	Netinkamas uždegimo Žvakés tarpelis.	Tarp elektrrodu turi būti 0,7 - 0,8 mm tarpelis.
	Sudegê uždegimo Žvaké.	Sumontuokite nauja uždegimo Žvaké, tinkamai nustatydami tarpeli tarp elektrodu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Karbiuratorius užpiltas degalais.	Išimkite oro filtro elementa ir be perstojo traukite už startelio troso, kol karbiuratorius bus išvalytas, tuomet vél sumontuokite oro filtro elementa.
	Sugedes uždegimo modulis.	Kreipkités i techninio aptarnavimo centra.
Sunku užvesti varikljarba variklis netenka galios.	Užterstas degalu bakas, bake yra vandens arba degalu nuosédu.	Išleiskite iš bako degalus ir išvalykite baka. I degalu baka pripilkite švarić degalu.
	Užsikimšo degalu bako dangtelyje esanti ventilaciños anga.	Išvalykite arba pakeiskite degalu bako dangteli.
	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementa.
Variklis veikia netvarkingai.	Sudegê uždegimo Žvaké.	Sumontuokite nauja uždegimo Žvaké, tinkamai nustatydami tarpeli tarp elektrodu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Netinkamas uždegimo Žvakés tarpelis.	Tarp elektrrodu turi būti 0,7 - 0,8 mm tarpelis.
	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
Variklis prastai veikia be apkrovú.	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Užsikimšo variklio gaube esančios ventilaciños angos.	Išvalykite angose susikaupusi purva.
	Užsikimšo variklio aušinimo briaunosir oro kanalai, esantys po variklio ventilatoriáus korusu.	Nuvalykite purva nuo aušinimo briauní ir išvalykite oro kanalus.
Esant didelémns apsukoms, variklis netolygiai veikia.	Per mažas tarpelis tarp uždegimo Žvakés elektrrodu.	Tarp elektrrodu turi būti 0,7 - 0,8 mm tarpelis.
Perkaista variklis.	Sutrikës aušinimo oro srautas.	Išvalykite purva iš gaube esančiu angu, nuo ventilatoriaus korpuso, oro kanalu.
	Netinkama uždegimo Žvaké.	Modeliams PM-462/PM-4602 S: Sumontuokite uždegimo Žvaké RJ19LMC ir aušinimo briaunas ant variklio. Modeliams PM-4602 S3/PM-5102 S3: Sumontuokite uždegimo Žvaké QC12YC ir aušinimo briaunas ant variklio.
Žoliapové nejprastai vibrujoa.	Atsilaisvino pjoyo mechanizmas.	Priveržkite peilj.
	Nesubalsansotas pjoyo mechanizmas.	Subalansukite peilj.

13.APLINKA

Jeigu po ilgo naudojimo sena irengini reikétu pakeisti nauju, neišmeskite jo kartu su bultinemis atliekomis; nuvezkite ji i atitinkama atlieku surinkimo ir perdirbimo punkta.

Tik Europos šalims

EB atitikties deklaracija

Mes, toliau pasirasiusieji, Tamiro Kishima ir Rainer Bergfeld, budami igalioti jej Dolmar GmbH bendrovés atstovai, pareiskiame, kad šis DOLMAR mechanizmas(-ai):

Mechanizmo paskirtis: Benzinine Žolapjové

Modelio Nr./tipas: PM-462, PM-4602 S, PM-4602 S3, PM-5102 S3

Specifikacjos: zr. 4. TECHNINIAI DUOMENYS" yra serinis gaminys ir

atitinka šias Europos direktyvas:

2004/108/EB, 2006/42/EB

2000/14/EB ir 2005/88/EB

ir yra pagaminti pagal siuos standartus arba

normatyvinius dokumentus:

EN 836, EN ISO 14982

Technine dokumentacija pateikta byloje, kuri yra:

Dolmar GmbH,

Identifikacijos numeris: 0036

Modelis:PM-462,PM-4602 S

Nustatytas garso galios lygis: 94,2 dB (A)

Garantuotas garso galios lygis: 96 dB (A)

Modelis:PM-4602 S3

Nustatytas garso galios lygis: 94,3 dB (A)

Garantuotas garso galios lygis: 96 dB (A)

Modelis:PM-5102 S3

Nustatytas garso galios lygis: 95,9 dB (A)

Garantuotas garso galios lygis: 98 dB (A)

1. 1. 2012

Tamiro Kishima
Generalinis direktorius
